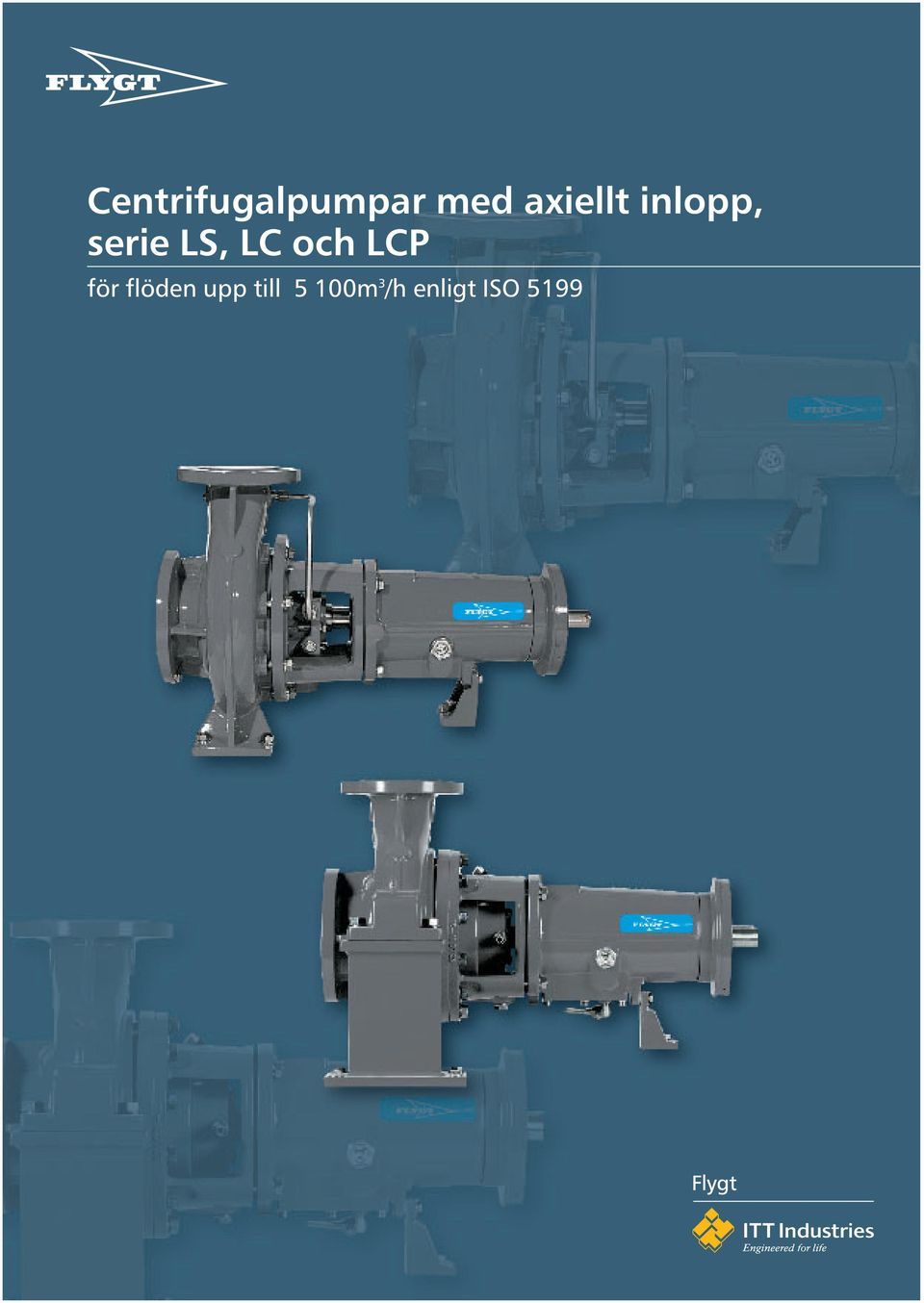

1 Centrifugalpumpar med axiellt inlopp, serie LS, LC och LCP för flöden upp till 5 100m 3 /h enligt ISO 5199

2 Tekniska data LS Prestandaintervall Flöde upp till m 3 /h Uppfordringshöjd upp till 120 m Varvtal upp till rpm Storlekar Utlopp från DN 125 upp till DN 600 För pumpstorlekar från DN 25 till DN 150, se utförande LSN/LSB Temperatur Utförande LS max. 120 C (Standard för gjutjärn. Högre temperatur på förfrågan) Hustryck Max. 12/16 bar För högre tryck se LC Medier Rena och lätt förorenade vätskor (utan stora fasta partiklar) Kallt och varmt vatten Kondensat och avjoniserat vatten Olja, saltvatten och sura lösningar Användningsområden Industritillämpningar, kraftverk Fjärrvärme Kemisk industri Sockerfabriker Massa- och pappersbruk Material Materialkod Pumphjul Hus/ Slitringar Lagerhus, Axel Axelpumphusgavel mellandel hylsa N SN Gjutjärn Rostfr. stål Gjutjärn Gjutjärn CuSn 10-Cu Gjutjärn Gjutjärn Rostfr. stål Rostfr. stål ZN NL Gjutjärn Segjärn Rostfr. stål VN Gjutjärn Rostfr. stål V.4460 VV Rostfr. stål Rostfr. stål V V

3 Prestandaintervall 1450 rpm, 950 rpm, 750 rpm Tryckhöjd (m) 50 Hz LSN, LSB Tryckhöjd (m) 60 Hz Flöde Q (m 3 /h) *) n = 950 rpm **) n = 750 rpm alla andra pumpstorlekar, n = rpm 3

4 Pumpvarianter Utförande LS LS horisontellt utförande Horisontell enstegspump med axiellt inlopp, slutet pumphjul och oljesmort lagerhus. Huset är åtkomligt för demontering från baksidan för enkelt underhåll. Det går att ta loss pumphjul och lagerhus utan att skruva av pumphuset och motorn (kräver koppling med spacer ). Axiell inloppsanslutning, utlopp radiellt uppåt (finns även åt sidan som tillval). Elmotordrivning och flexibel koppling på gemensam bottenplatta. Utförande LSV LSV vertikalt utförande Vertikalt utförande med kort axel för torr installation. Lagerhus med fettsmorda rullningslager. Motormellandel i svetsat utförande, elmotor enligt IEC, typ V1 och flexibel koppling. Utförande LT LT utförande med vertikal axellinje Lagerhus och motor ovanför brunnen för torr installation. Pumpdelen nedsänkt i det pumpade mediet. Radiallager och hylslager smorda av pumpmediet eller med extern färskvattensmörjning. Installationslängd upp till 10 m. 4

5 LS horisontella enstegpumpar med axiellt inlopp Horisontell enstegspump med axiellt inlopp och slutet pumphjul. Huset är åtkomligt för demontering från baksidan för enkelt och säkert underhåll. Det går att ta loss pumphjul och lagerhus utan att skruva av pumphuset och motorn (kräver koppling med spacer ). Axiallager på drivsidan (par med vinkelkontaktlager) som tål hög belastning i båda riktningarna, rullager på pumpsidan. Axel i solitt utförande för små axelnedböjningar och robusta, oljesmorda lager för kontinuerlig drift. På alla axelutföranden i rostfritt stål är axel och gänga skyddade av en täckt pumphjulsmutter och en axelhylsa. Avståndet mellan lagren är större än överhänget. Packboxtätning med intern eller extern spolning eller packbox med kylning. Mekaniska tätningar enl. EN (DIN 24960), invändig enkel mekanisk tätning, dubbla mekaniska tätningar eller patrontätningar. 5

6 Tekniska data LC, LCP, LCPA Prestandaintervall Flöde upp till m3/h Uppfordringshöjd upp till 120 m Varvtal upp till rpm Storlekar Utlopp från DN 125 upp till DN 600 För pumpstorlekar från DN 25 till DN 150, se utförande LSN/LSB Temperatur Utförande LC/LCP max. 180 C Utförande LCP/LCPA max. 210 C Hustryck Max. 25 bar Medier Rena och lätt förorenade vätskor (utan stora fasta partiklar) Kallt och varmt vatten Kondensat och avjoniserat vatten Olja, saltvatten och sura lösningar Användningsområden Industritillämpningar, kraftverk Fjärrvärme Kemisk industri Sockerfabriker Massa- och pappersbruk Material Materialkod Pumphjul Hus/ Slitringar Lagerhus, Axel Axelpumphusgavel mellandel hylsa NL Segjärn Gjutjärn NF Stålgjutgods Gjutjärn Gjutjärn Rostfr. stål Rostfr. stål Segjärn VL Rostfr. stål VV V.4460 Rostfr. stål Rostfr. stål Rostfr. stål V.4460 V

7 Prestandaintervall 1450 rpm, 950 rpm, 750 rpm Tryckhöjd (m) 50 Hz LSN, LSB Tryckhöjd (m) 60 Hz Flöde Q (m 3 /h) *) n = 950 rpm **) n = 750 rpm alla andra pumpstorlekar, n = rpm 7

8 Pumpvarianter LC fotmonterat husutförande Fotmonterat husutförande för drifttemperaturer upp till max. 180 C / 25 bar. LCP/LCPA med mittlinjemonterade fötter Processversion med mittlinjemonterade husfötter för drifttemperaturer upp till max. 210 C / 25 bar. Utförande som minimerar risken för uppriktningsfel. Husfötternas placering gör att eventuell termisk expansion av huset vid höga drifttemperaturer inte leder till någon snedställning av kopplingen. Vid drifttemperaturer över 180 C krävs kylning av oljan i lagerhuset. 8

9 LC, LCP/LCPA horisontella enstegspumpar med axiellt inlopp för högre hustryck Horisontella enstegspumpar med axiellt inlopp och slutet pumphjul. Utförande LC med fotmonterat hus för drifttemperaturer upp till 180 C. Utförande LCP med mittlinjemonterade husfötter för drifttemperaturer upp till 210 C. Huset är åtkomligt för demontering från baksidan för enkelt och säkert underhåll. Det går att ta loss pumphjul och lagerhus utan att skruva av pumphuset och motorn (kräver koppling med spacer ). Axiallager på drivsidan (par med vinkelkontaktlager) som tål hög belastning i båda riktningarna, rullager på pumpsidan. Axel i solitt utförande för små axelnedböjningar och robusta, oljesmorda lager för kontinuerlig drift. På alla axelutföranden i rostfritt stål är axel och gänga skyddade av en täckt pumphjulsmutter och en axelhylsa. Avståndet mellan lagren är större än pumphjulsöverhänget. Packboxtätning med intern eller extern spolning eller packbox med kylning. Mekaniska tätningar enl. EN (DIN 24960), invändig enkel mekanisk tätning, dubbla mekaniska tätningar eller patrontätningar. 9

10 Axeltätning LS, LC, LCP Utförande LS, LC, LCP Packboxtätning med intern eller extern spolning som tillval för temperaturer upp till 140 C Utförande LS, LC, LCP Packbox med kylmantel för temperaturer upp till 180 C Utförande LS Enkel mekanisk tätning enligt EN (DN 24960), obalanserad Utförande LS, LC, LCP Enkel mekanisk tätning enligt EN (DN 24960), balanserad 10

11 Utförande LS Dubbel mekanisk tätning arrangerad bach to bach, obalanserad Utförande LS, LC, LCP Dubbel mekanisk tätning arrangerad bach to bach, tätningen på atmosfärssidan balanserad Utförande LS, LC, LCP Enkel patrontätning med kylning och dubbla tätningar finns som tillval Utförande LS, LC, LCP Enkel, balanserad mekanisk tätning dead end -konfiguration för hetvattenapplikationer 11
