1 AB Svenska Wavin Kjulamon 6 SE Eskilstuna Tel: +46 (0) Fax: +46 (0) wavin@wavin.se 06/05 EuroHEK Omega 2000, 4000 och 5000 Sandavskiljare Installation, drift och skötsel anvisningar

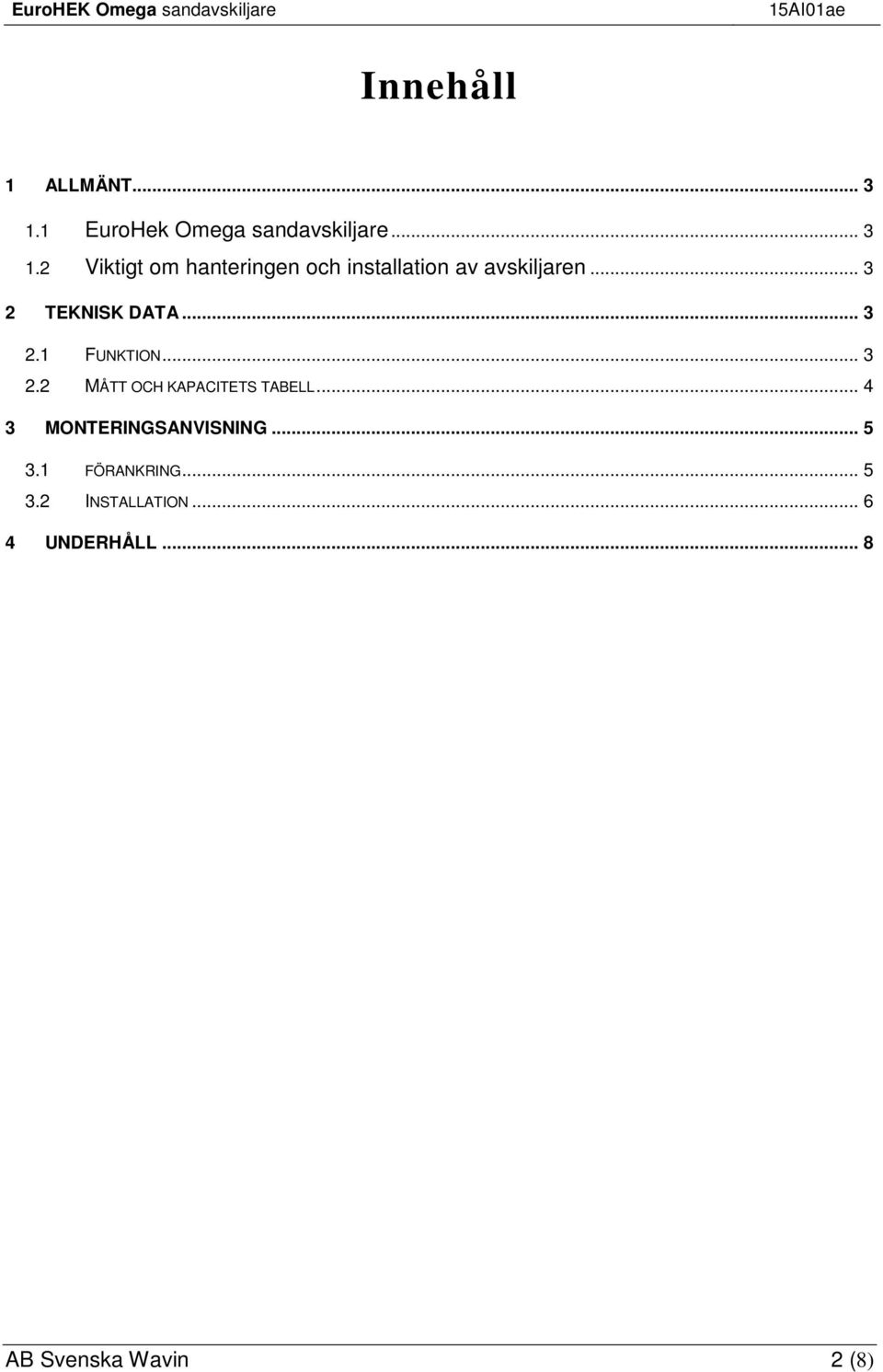

2 Innehåll 1 ALLMÄNT EuroHek Omega sandavskiljare Viktigt om hanteringen och installation av avskiljaren TEKNISK DATA FUNKTION MÅTT OCH KAPACITETS TABELL MONTERINGSANVISNING FÖRANKRING INSTALLATION UNDERHÅLL... 8 AB Svenska Wavin 2 (8)

3 1 ALLMÄNT 1.1 EuroHEK Omega sandavskiljare Denna manual beskriver handhavande och installation av EuroHEK Omega sandavskiljare. EuroHEK Omegas funktion är en del av ett större avskiljarsystem. 1.2 Viktigt vid hantering och installation av avskiljaren. Avskiljaren måste hanteras varsamt och vara surrad ordentligt vid transport. Kontrollera omedelbart efter lossning, att skador inte har uppkommit i transporten. Maximalt förläggnings djup för EuroHEK Omega, från marknivå till underkant inlopp är 2.5 meter. Om avskiljaren skall installeras djupare skall den beställas som extra förstärkt. Kontakta Wavin. Förankra avskiljaren för att undvika upp flytning pga. grundvatten trycket, eller trycket av regnvatten som rinner ner i schaktet. Se vidare anvisning för montering i mark. Vid installering där trafiklast kan förekomma, skall en tryckutjämningsplatta gjutas ovanför avskiljaren för att utjämna trycket. Se vidare Anvisningar för montering i mark. 2 TEKNISK DATA 2.1 Funktion I ett avskiljarsystem har man sand- och slamavskiljare före oljeavskiljaren (T.ex. EuroHEK Omega) där fasta partiklar skiljs från spillvattnet. Funktionen är baserad på gravitation; fasta partiklar som är tyngre än vatten faller till botten. Detta är en viktig del av reningsprocessen, eftersom sand och slam hindras från att komma in i oljeavskiljaren. AB Svenska Wavin 3 (8)

4 2.2 Kapacitetstabell: EuroHEK Omega 4 K J H Ø600 G L 3 Labcom 2 T B h A F I D B C E 1 Bild 1. EuroHEK Omega sandavskiljare 1 EuroHEK Omega sandavskiljare A Inlopp och utlopp (Beroende på beställning) DN B Botten /Inlopp mm C Botten/Utlopp mm D Diameter mm E Höjd utan hals mm F Effektiv volym l G Larm SandSET-1000 (Tillbehör) st H Kopplingsbox (Tillbehör) st I SET/S Slam sond (Tillbehör) st J Metall krok (Tillbehör) st K Jord kabel (Ej inkluderad i leverans) st L Kabel ( Ej inkluderad i leverans ) st T Ventilations anslutning st EuroHUK Nedstignings- och inspektionshals st (Tillbehör beroende på installations djup) 3 Labcom data överföring enhet (tillbehör) st Gjutjärnsbetäckning t (Tillbehör) st h Installations djup mm AB Svenska Wavin 4 (8)

5 3 MONTERINGS ANVISNING 3.1 Förankring 1. Gräv en grop tillräckligt stor för sandavskiljaren. Kanterna på monteringsplatsens grop bör beräknas med 0,5 meter extra utrymme för att ge utrymme för att packa stenfri sand runt avskiljaren.. 2. Packa ett 30 cm stenfritt sandlager på botten av gropen. 3. Tanken ska förankras i en underliggande förankringsplatta för att förhindra upplyftning av grundvattentrycket. En armerad betonglatta rekommenderas. Tanken spänns fast vid plattan med förankringsband, fästa i rostfria öglor som gjuts fast i plattan. Förankringsplatta skall användas om o Grundvattennivån i omgivningen är högre än botten på avskiljaren, eller o Markens beskaffenhet gör att regnvatten sjunker undan dåligt, så att risk finns för att schaktet fylls med regn vatten, eller o Avskiljaren förlägges i lösa jordlager, t.ex. lös lera, dy, torv. Storleken på förankringsplattan syns på (bild 2) om nödvändigt kan en större betongplatta gjutas. Observera att det ska finnas ett komprimerat sandlager av min. 20 cm mellan förankringsplattan och avskiljaren. Alternativt kan förankringen göras av tryckimpregnerad virke i dimension 100xx100x mm, beroende på storlek på tank. Trästockarna skall placeras på vardera sida om tanken, helt täckta av sand. Det ska vara minst 500 mm sand mellan varje stock och tanken. Förankringsband fästs i stockarna så att de ej kan lossna, och fästs i förankringsöglorna på tanken. Använd ett band till varje förankringsögla. Se. ( Bild 2) AB Svenska Wavin 5 (8)

6 Förankring med virke EuroHUK Nedstigningshals Tank Förankringsband Övre stock min Botten förankring Förankringsplatta av betong OBS! Minst 200mm stenfri sand Mellan plattan och avskiljaren min Rostfriabyglar T12 (8st) 3 T12 Impregnerat virke, 4 st 100 x 100 x mm mm 200 mm Betong K30-2 Armering: A500HW T8 #200 Ø1780 / 2,2 m x 2,2 m Ø2170 / 2,6 m x 2,6 m Tank Bild 2. Förankring av avskiljare i områden med högt grundvatten, eller lösa jordlager. 3.2 Installation 1. Förankringsplattan gjuts på en 30 cm tjock, utjämnad stenfri sandbädd I botten av schaktet. Komprimera en minimum 20 cm tjock stenfri sandbädd ovanpå förankringsplattan. Singel 3-20mm kan även användas. Placera avskiljaren i våg på sandbädden, och förankra avskiljaren i de 8 st förankringspunkterna.. 2. Fyll ca 20cm vatten I avskiljaren för att stabilisera den. 3. Komprimera sand runt avskiljaren noga och mycket försiktigt. Fyll sand i omgångar ca 15cm lager komprimera väl upp till inlopp/utloppsnivå. Montera inlopp och utlopp. Fyll vatten i avskiljaren undertiden, så att den står stadigt. 4. Ta bort skyddslocket over halskragen. Montera den medföljande gummiringen på EuroHuk nedstigningshals. Smörj halskragen med något glidmedel och placera nedstigningshalsen på halskragen. Fixera halsen med bultar och muttrar. (se bild 3) 5. Sänk ned alarmgivarna fastsatta på flänsen i hålet i avskiljaren avsett för givarna. I det stora hålet skall oljesugröret sitta. AB Svenska Wavin 6 (8)

7 Inspektionshals EUROHUK Bricka Gängstång Mutter Gummitätning Manlucka Bild 3. Anslutning av EuroHuk nedstigningshals på EuroHEK Omega sandavskiljare. 6. Den medföljande kroken hänges i överkant av förhöjningshalsen, mellan halsen och betäckningen( Se bild 4) Kopplingsboxen hänges i kroken, givarna är redan fastmonterade i kopplingsboxen. Korrekt höjd på givarna skall kontrolleras vid installationen.. 7. Kopplingsboxen skall anslutas till anläggningens gemensamma jord för potentialutjämning. Kabelgenomföring för larmkabel finns på halsen. Anslut ett elrör till halsen, från byggnad där centralenheten för larm monteras. Tillräckligt med kabel skall lämnas i halsen, så att givare och kopplingsbox kan lyftas till marknivå för rengöring och kontroll. Se även installationsanvisningar för larmet. SET OBS! Oljeavskiljare kan innehålla explosiva gaser. Elektrisk installation skall utföras enligt gällande normer för ex-område. 8. Fortsätt att komprimera sand i lager om 40cm. Installera ventilationsrör på förhöjningshalsen. Undvik att komprimera sanden med vibrator ovanpå tanken eller in- och utlopp. Fyll schaktet till marknivå, och kapa förhöjningshalsen på lagom höjd. Betäckningen med ram bygger ca mm extra höjd. 9. När halsen kapats i rätt längd, monteras betäckningen med ram. Ramen skall ej vila på halsen utan på den komprimerade sanden eller tryckutjämningsplattan och asfaltkanten. 10. Om avskiljaren placeras så att trafiklast kan förekomma skall den skyddas med en tryck utjämningsplatta i betong (Bild 4). AB Svenska Wavin 7 (8)

8 Figure 4. Tryckutjämningsplatta. 11. Fyll avskiljaren med vatten, En tom avskiljare fungerar inte. 4 UNDERHÅLL Behovet av underhåll beror på var avskiljaren är placerad och på verksamheten. Om avskiljaren tar hand om spillvatten från fordonstvätt eller verksamhet som producerar mycket slam, skall funktionen kontrolleras och underhåll utföras oftare än normalt om avskiljaren tar hand om t.ex. dagvatten från parkerings yta. Tar avskiljaren hand om spillvatten från fordonstvätt el. Liknande skall funktionen kontrolleras en gång per vecka, samt larmets överfyllnadslarm bevakas. Överfyllnads larm kan bero på att det är stopp i filtret av olja och slam. Vid sådant larm skall filtret omedelbart rengöras.. AB Svenska Wavin 8 (8)
