1 INSTALLATIONSANVISNING 4evergreen BDT PÅ BURK V

2 Innehåll. 1. Snabbinformation 2. Specifikationer på BDT PÅ BURK 3. Luftningsalternativ tilluft/frånluft 4. Återfyllnad 5. Isolering av BDT PÅ BURK 6. Vattenspridningssystem i BDT PÅ BURK 7. Installation av BDT PÅ BURK vid högt grundvatten 8. Identifikation för Garantisedel 9. Garantisedel

3 1. Snabbinformation a) Kontrollera noggrant att 4evergreens BDT PÅ BURK är hel och utan synliga skador samt levererad stående enligt er beställning. BDT PÅ BURK får aldrig läggas ned, då filtermaterialet kan ändra läge och behöva packas om. b) All installation av luft/vatten till från BDT PÅ BURK skall monteras med dimension 110mm. Viktigt är att all luft skall monteras med dimension 110mm och 45 vinklar för att uppnå ett fritt luftflöde. ANVÄND ALDRIG 90 VINKEL. Kontrollera att all rördragning är tät. c) Maximalt förläggningsdjup för inkommande rördragning i en BDT PÅ BURK -modul är 820 mm under marknivå. Detta under förutsättning att locket är skruvat/gängat till maxläge. d) BDT PÅ BURK skall installeras plant e) Kontrollera att det är rätt lutning så att avloppsvattnet kan rinna utan hinder genom systemet f) Säkerställ att det finns väl fungerande avluftning till BDT PÅ BURK. En vinddriven avluftningsfläkt ingår och den bör inte placeras mer än 5 m från tanken och på en höjd på minst 3 m. g) Isolera alltid med markisoleringsskivor. h) Återfyll alltid runt BDT PÅ BURK med stenmjöl och tänk på att INTE packa intill med maskin runt enheten. i) Säkerställ att vattnet sprids jämnt fördelat över säckarna och kontrollera att de är helt mättade med vatten j) BDT PÅ BURK-modulen skall inte belastas mer än vad den är avsedd för varken organiskt eller hydrauliskt.

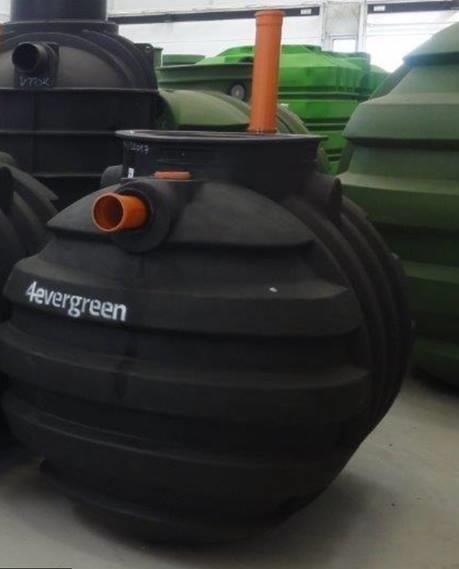

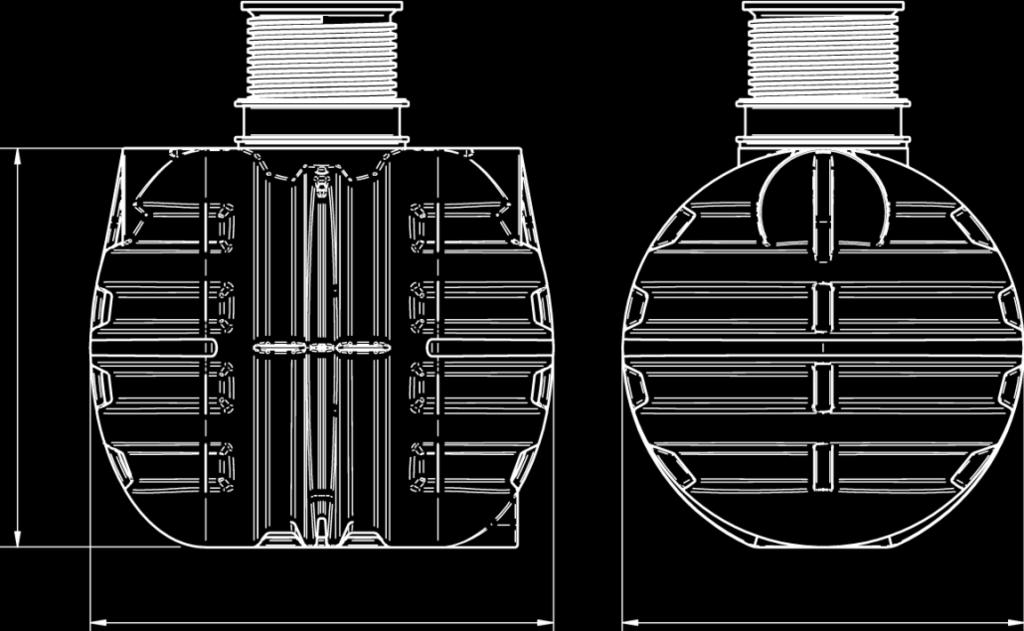

4 2. Specifikationer på BDT PÅ BURK Luft ut Luft in Vatten in Bioreaktor Avskiljning med utloppsfilter Vatten ut

5 3.Luftningsalternativ tilluft/frånluft Syresättning genom skorstenseffekt och ventilation (vinddriven fläkt ingår eller option elektrisk fläkt) är ett måste vid varje installation. För att uppnå optimal ventilation av BDT PÅ BURK är det av yttersta vikt att höjdangivelser på tilluft/frånluft följs. Tilluftsrörets längd bör överstiga lokalt snödjup. Min. 3m BDT PÅ BURK kräver minst 3m avluftningsrör med vindventilator Säkerställ ventilationens funktion genom så kallat rök test. kontrollera att rök kommer ut genom luft ut Tänd en rökpatron vid luft in.

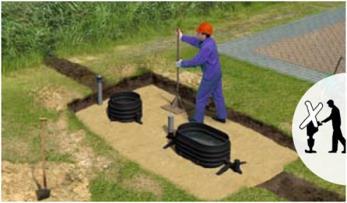

6 4. Återfyllnad Återfyll runt BDT PÅ BURK-modul med stenmjöl, tänk på att INTE packa intill BDT PÅ BURK med markvibrator eller stamp. Locket skall alltid vara monterat vid återfyllnad. För att säkerställa formen på slamavskiljare samt BDT PÅ BURK-modul skall återfyllnad ske successivt om 300mm med rent vatten invändigt samt stenmjöl utvändigt. Under detta moment är det lämpligt att plugga utloppsröret. BDT PÅ BURK kan återfyllas upp till 50 cm ovanför tankens överkant men viktigt är att locket fortfarande ligger över marken. Om en tank är placerad djupare, se till att du justerar höjden på halsen/locket genom att skruva på den så att locket är parallellt med marken. 5. Isolering av MARKBÄDD PÅ BURK Placera 100mm markisoleringsskivor ovan BDT PÅ BURK minst 500mm utanför modulen, sedan 1000mm ner på tankens sidor. OBS! Isolera även locket med t.ex. en isoleringsskiva under locket.

7 6. Vattenspridningssystemet i BDT PÅ BURK Spola rent vatten in i inloppet till bioreaktorn i BDT PÅ BURK-modulen och säkerställ att vattnet sprids jämnt fördelat över säckarna i BDT PÅ BURK genom alla hål. 7.Installation av BDT PÅ BURK vid högt grundvatten I första hand bör man försöka att dränera bort grundvattnet till recipient för att motverka tryck/lyftkraft. Armerad betongplatta gjuts i botten, min. 200mm tjock. Betongplattan gjuts 300mm utanför BDT PÅ BURKmodulens omkrets för att ge möjlighet till förankring av enheten. Som regel skall betongplattans vikt motsvara vattenfyllda tankar. Förankra en ring i betongen och försäkra att tanken är stabil. Tanken ska fästas på två ställen med stålvajer (min 8 mm tjock). När tanken är fixerad fyller du hålet med mager betong i nivå med maxgränsen för grundvattnet. 8. Identifikation för garantisedel Anteckna serienumret på varje tank på garantisedeln Serienummer som skall insändas till 4evergreen efter installation. Se nedan bild var serienumret ska vara skrivet.

8 G A R A N T I S E D E L AB Evergreen Solutions lämnar garanti för BDT på burk installerade i Sverige. Denna garanti begränsas till fel som har anmälts skriftligen och fotodokumenterats till AB Evergreen Solutions (nämns nedan som 4EVG) innan garantitidens utgång. I garantin ingår till 4EVG anmälda och av 4EVG konstaterade fel i konstruktion, tillverknings- eller materialfel. Innan åtgärder vidtas skall man skriftligt komma överens om åtgärderna samt kostnaderna. 4EVG eller av 4EVG godkänt serviceföretag kan reparera BDT på burk och / eller byta ut felaktiga originaldelar. Delarna skall alltid returneras till 4EVG. Garantin gäller inte slitagedelar, ej heller fel som har uppkommit p.g.a. bristfällig installation, användarens oaktsamhet, service- eller handhavandefel, spänningsvariationer, åska eller brand. Inte heller om någon annan än av EVG godkänt serviceföretag har reparerat anläggningen. Garantin gäller endast BDT på burk, inte eventuell skada på tredje sak. OBS! Vi ber er markera önskat garantialternativ, fylla i uppgifterna nedan och skicka in garantisedeln till oss. TVÅ ÅR på produkten räknat från leveransdatum. TIO ÅR på produkten räknat från leveransdatum Vid 10 års garanti på produkten gäller följande: - Full dokumentation från installation foton, ritningar, ev. tillstånd och dokumenterade egenkontroller ska sparas av kunden. - Anmälan måste göras inom en månad från installationsdatum - 4EVG eller av 4EVG godkänt serviceföretag gör ett uppstartsbesök som faktureras enligt gällande taxa Vid uppstartsbesöket kontrolleras installationen, att tanken står i våg, att ventilation är korrekt utförd, enligt vår installationsanvisning 4evergreen BDT på burk: Modellbeteckning: Serienummer: Anläggningsadress: Datum för leverans: Installatör: Försäljningsfirma: GARANTISEDEL ATT SKICKA IN Garantitid Namn: Adress: TVÅ ÅR TIO ÅR Frankeras ej. Mottagaren betalar porto Postnr & Ort: Anläggningsadress: Telefon: Modellbeteckning: Serienummer Leveransdatum: / 20 AB Evergreen Solutions SVARSPOST STOCKHOLM Installatör: Försäljningsfirma:
