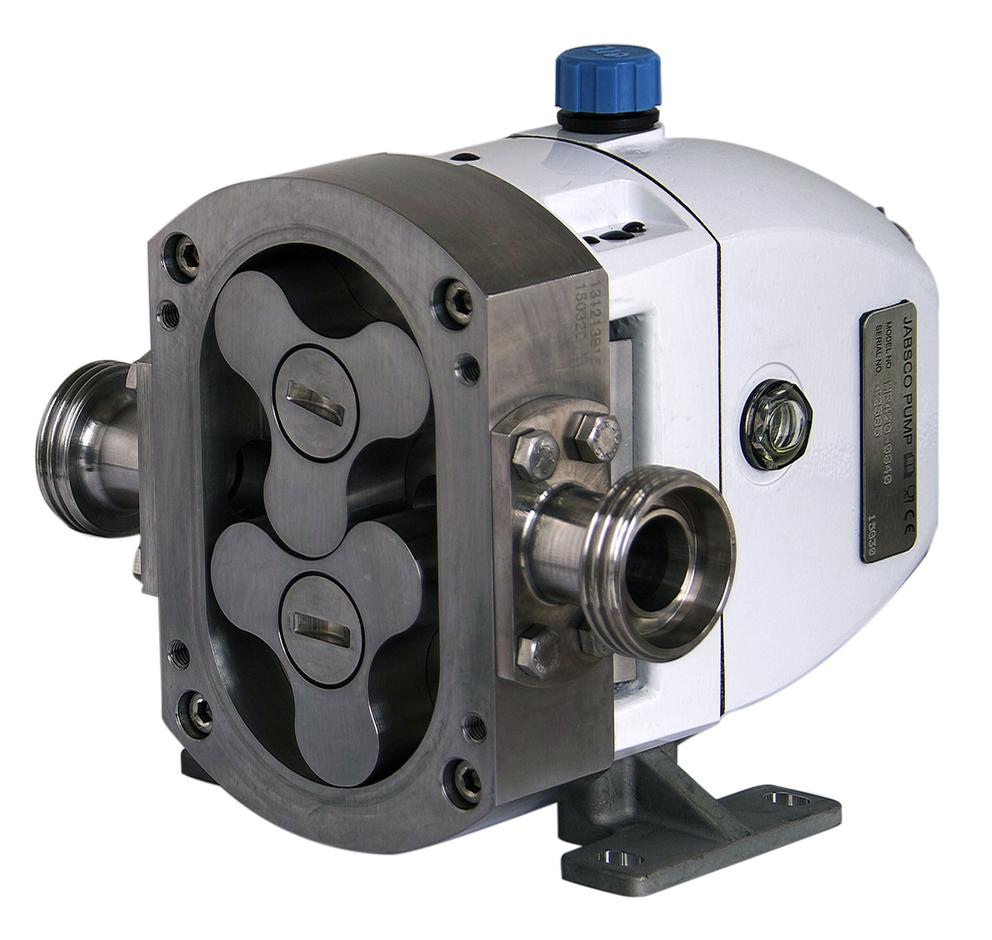

1 Products Pumpar Lobrotorpumpar Lobrotorpump Flödesområden från 0-52 l/min till l/min Tryck upp till 15 bar Trelobsrotor eller dubbelvingsrotor Utbytbara anslutningsportar Livsmedelsklassat utförande 3-A Användningsområde Användningsområde Jabsco Hyline Plus lobrotorpumpar håller hög hygienisk standard vilket gör dem speciellt lämpliga för hantering av livsmedel, kosmetika och kemiska produkter. Pumparna ger ett jämnt flöde och klarar även högviskösa produkter som också kan innehålla fasta partiklar. De är självsugande, har goda tryckegenskaper och ger full kapacitet i båda rotationsriktningarna. Pumparna är mycket robusta med extra kraftiga axlar och lager. Loberna roterar utan kontakt med varandra eller pumphuset, detta gör pumparna skonsamma mot mediet, minimerar slitaget och gör det möjligt att pumpa vätskor utan smörjvärde. Med spolad axeltätning klarar pumpen torrkörning. Volymetrisk verkningsgrad Grundprincipen för lobrotorpumpar förutsätter att det inte finns någon mekanisk kontakt mellan rotor-pumphus, rotor-rotor eller rotor-lock. Dessa spelrum inuti pumpen måste vara tillräckligt stora för att möjliggöra: - axelnedböjning under tryck - termisk expansion Spelet måste även hållas så litet som möjligt för att upprätthålla pumpens effektivitet. Volymetrisk effektivitet förloras när vätska läcker tillbaka från trycksidan till inloppssidan genom dessa mellanrum, s.k. backläckage eller återläckage. Storleken på backläckaget påverkas av vätskans viskositet, storleken på spelet samt differenstrycket över pumpen. Jabsco rotorer finns med 2 alternativa utföranden på spelrum - högtrycksutförande med större spelrum - högeffektivt utförande med mindre spelrum anpassad för hantering av tunnflytande vätskor CIP- och SIP. Hyline Plus är konstruerad för att klara både CIP och SIP (ångsterilisering) givet att anvisningar i användarmanualen följs.

2 Sprängskiss med yx- och trelobsrotor Applikationsexempel för Jabsco Hyline Plus Mejeriprodukter: Mjölk, yoghurt, grädde, vassle, löpe, skummjölk, smör, kvarg, keso, smältost Drycker: Fruktjuice, jäst, cider, vin, flytande socker, glykos, sprit, extrakt, essenser Livsmedel och konfektyr: Choklad, fruktmos, barnmat, soppor, såser, korvmassa, vegetabiliska oljor, degar, sylt, äggprodukter, sirap, flytande socker, fond, ketchup, senap, godismassa, glasyr, majonnäs, dressingar Personhygien: Tvål, schampo, balsam, tandkräm, gel, krämer, lotion, kosmetika Kemisk industri: Färg, lösningar, oljetillsatser, polymerer, lim, bläck, gelantin Pappersindustri: Tallolja, såpa, stärkelse, lignin, ytbelag, slurry, lera, restprodukter Läkemedel- Medicin och bioteknik: Ultrafiltration, proteinsträngar, blod, plasma, enzymer, ytbehandlingslösning, alkohol, dragéemassa, pillermassa (för högre hygienkrav inklusive EHEDG, USP class VI, mm. se serie Ultraline) Skillnaden mellan tri- och yxlobsrotor

3 Tekniska data Material Rotorhus Syrafast rostfritt stål 316L Växelhus Aluminium, elektrostatiskt pulverlackerat, Rostfritt stål 316L som tillval Montagefötter Rostfritt stål 304 Lober Syrafast rostfritt stål 316L Ytfinhet 0,8 um maskinbearbetat, elektropolerat som tillval Tätningar Enkel mekanisk axeltätning -Kol/Rostfritt stål (C/SS) -Kol/Kiselkarbid (C/SiC) -Kiselkarbid/Kiselkarbid (SiC/SiC) -Packfläta 3 ringar PTFE Enkel spolad mekanisk axeltätning -Kol/Kiselkarbid (C/SiC) -Kiselkarbid/Kiselkarbid (SiC/SiC) Dubbel spolad mekanisk axeltätning -Kol/Kiselkarbid (C/SiC) + Kol/Kiselkarbid (C/SiC) -Kiselkarbid/Kiselkarbid (SiC/SiC) + Kol/Kiselkarbid (C/SiC) Elastomerer Nitril -30 till +100 C FDA CFR A EN1935:2004 EPDM -35 till +140 C FDA CFR A EN1935:2004 Viton -25 till +180 C FDA CFR EN1935:2004 PTFE -20 till +180 C FDA CFR Kapacitet Tryck Temperatur Viskositet Klassning Sughöjd Anslutningar Tillval* Maxflöde från ca 50 l/min till l/min Trelobsrotor, högeffektiv (kod 0) max 6 bar Trelobsrotor, högtryck (kod 4) max 15 bar Dubbel vingrotor, högeffektiv (kod 8) max 6 bar Dubbel vingrotor, högtryck (kod 9) max 15 bar -30 till +140 C beroende på pumpstorlek, lobtyp och elastomer cp Certifierade för hygienkrav enligt 3-A, FDA och EN1935:2004 1,8 m SMS 1146, Tri-clamp, BSP, IDF, RJT, 3A ACME, DIN 11851, NPT, Förstorad rektangulär fläns *Lock med överströmningsventil (max cp) *Uppvärmning/kylning av lock *Uppvärmning/kylning av pumphuvud *Uppvärmning/kylning av både lock och pumphuvud *Materialintyg och testprotokoll *ATEX II 2GD c Tx (Specialutförande kontakta TELFA) Tätningsalternativ Tätningsalternativ Tätningstyp Primär tätning (mediaberörd)kod Media Kommentar Enkel mekanisk tätning Kol/Rostfritt stål (C/SS) 8 Smörjande, ej slitande vätskor Ej lämplig för SIP (ångsterilisering) Viskositet under cptorrkörning max 30 sekunder.

4 (använd spolad tätning vid torrkörning) Enkel mekanisk tätning Kol/Kiselkarbid (C/SiC) 3 Ej smörjande vätskor, ej slitande vätskor Lämplig för SIP Torrkörning max 30 sekunder. (använd spolad tätning vid torrkörning) Enkel mekanisk tätning Kiselkarbid/Kiselkarbid (SiC/SiC) 2 Slitande, kristalliserande vätskor Lämplig i applikationer där partiklar ej får frigöras i mediet (kol olämpligt). Kiselkarbid är hårt material. Enkel mekanisk tätning spolad Kol/Kiselkarbid (C/SiC) Sekundär tätning läpptätning Viton 5 Ej smörjande vätskor, ej slitande vätskor Lågtrycksspolning/vätskebarriär hindrar mediet att komma i kontakt med atmosfär. Lämplig för SIP Enkel mekanisk tätning spolad Kiselkarbid/Kiselkarbid (SiC/SiC) Sekundär tätning läpptätning Viton 7 Slitande, kristalliserande vätskor Lämplig i applikationer där partiklar ej får frigöras i mediet (kol olämpligt). Kiselkarbid är hårt material. Lågtrycksspolning/vätskebarriär hindrar mediet att komma i kontakt med atmosfär. Dubbel mekanisk tätning spolad Kiselkarbid/Kiselkarbid (SiC/SiC) Sekundär tätning Kol/Kiselkarbid (C/SiC) 1 Slitande, kristalliserande Lämplig i applikationer där partiklar ej får frigöras vätskor som ej får komma i i mediet (kol olämpligt). Kiselkarbid är hårt kontakt med tätningsytorna. material. Lågtrycksspolning när mediet inte får komma i kontakt med atmosfär. Högtrycksspolning när mediet inte får komma i kontakt med tätningsytorna eller viskositeter över cp.

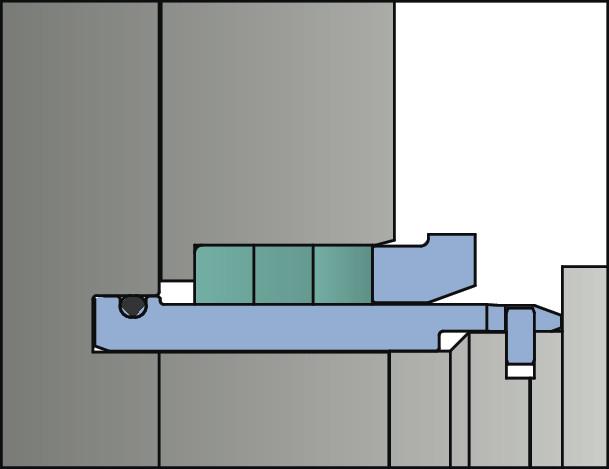

5 Ej lämplig för ångbarriär. Dubbel mekanisk tätning - spolad Kol/Kiselkarbid (C/SiC) Sekundär tätning Kol/Kiselkarbid (C/SiC) 4 Ej smörjande vätskor, ej slitande vätskor T.ex. för aseptiska applikationer där ångbarriär krävs. Packfläta 3 ringar PTFE 0 Endast tillgängligt för pumpstorlek 4 och 5

6 Mått Mått Hyline Plus (mm) Pumpstorlek A B C CC D E F J JJ K N Vikt (kg) * * *Storlek 32 och 34 har svetsade portar. B-måttet beror på vilken typ av anslutning och storlek man väljer. För SMS är måtten: HP320-7*** och HP32L-7*** = 192mm. HP340-7*** = 201mm, HP34L-7*** = 212mm För Ex: 1 tri-clamp = 175 mm, 25mm DIN11851 = 201 mm, 1 ½ (38/40 mm) BSP = 202 mm

7 Flödesdiagram Flödeskurvor Pumpstorlek Beskrivning Maxtryck (bar) Filformat 32 Trelobsrotor, högeffektiv (kod 0) 6 PDF Hämta 32 Trelobsrotor, högtryck (kod 4) 15 PDF Hämta 32 Dubbel vingrotor, högeffektiv (kod 8) 5 PDF Hämta 32 Dubbel vingrotor, högtryck (kod 9) 15 PDF Hämta 34 Trelobsrotor, högtryck (kod 4) 10 PDF Hämta 34 Dubbel vingrotor, högtryck (kod 9) 10 PDF Hämta 42 Trelobsrotor, högeffektiv (kod 0) 6 PDF Hämta 42 Trelobsrotor, högtryck (kod 4) 15 PDF Hämta 42 Dubbel vingrotor, högeffektiv (kod 8) 5 PDF Hämta 42 Dubbel vingrotor, högtryck (kod 9) 15 PDF Hämta 44 Trelobsrotor, högtryck (kod 4) 10 PDF Hämta 44 Dubbel vingrotor, högtryck (kod 9) 8 PDF Hämta 52 Trelobsrotor, högeffektiv (kod 0) 6 PDF Hämta 52 Trelobsrotor, högtryck (kod 4) 15 PDF Hämta 52 Dubbel vingrotor, högeffektiv (kod 8) 5 PDF Hämta 52 Dubbel vingrotor, högtryck (kod 9) 15 PDF Hämta 54 Trelobsrotor, högtryck (kod 4) 10 PDF Hämta 54 Dubbel vingrotor, högtryck (kod 9) 8 PDF Hämta 62 Trelobsrotor, högeffektiv (kod 0) 6 PDF Hämta 62 Trelobsrotor, högtryck (kod 4) 15 PDF Hämta 62 Dubbel vingrotor, högeffektiv (kod 8) 5 PDF Hämta 62 Dubbel vingrotor, högtryck (kod 9) 15 PDF Hämta 64 Trelobsrotor, högtryck (kod 4) 10 PDF Hämta 64 Dubbel vingrotor, högtryck (kod 9) 8 PDF Hämta 72 Trelobsrotor, högeffektiv (kod 0) 6 PDF 72 Trelobsrotor, högtryck (kod 4) 15 PDF 72 Dubbel vingrotor, högeffektiv (kod 8) 5 PDF 72 Dubbel vingrotor, högtryck (kod 9) 15 PDF 74 Trelobsrotor, högtryck (kod 4) 8 PDF 74 Dubbel vingrotor, högtryck (kod 9) 8 PDF 76 Trelobsrotor, högtryck (kod 4) 5 PDF 76 Dubbel vingrotor, högtryck (kod 9) 5 PDF Beställningsnr Beställningsnummer Hyline Plus med trelobsrotor - högtryck Ytfinhet: standard 0,8 um maskinbearbetat Tätning: Enkel mekanisk tätning C/SS (kol/rostfritt stål) Lock: Plant lock utan värmemantling eller överströmningsventil *storlek 32 och 34 har svetsade portar och måste beställas med den port som önskas. Se kodnyckel under download

8 Portstorlek (mm) Max Beställningsnummer med Max partikelstorlek (l/100 Max flöde varvtal Flöde Max Enkel tätning C/SS och plant lock Storlek Standard Förstorad differenstryck (mm) (mm) (bar) (mm) varv) (l/min) (rpm) Nitril 3A-FDA EPDM 3A-FDA , HP320*-*840 HP320*-*840E / , HP340*-*840 HP340*-*840E / , HP HP E 44 38/ , HP HP E 52 38/ , HP HP E / HP HP E / HP HP E 64 76/ HP HP E 72 76/ HP HP E HP HP E HP HP E Beställningsnummer för vanligast förekommande anslutningsportar till Hyline Plus (kit 2st) SMS 1146 Tri-Clamp DIN BSP Pumpstorlek Porttyp 32/34* *Pumpen beställs kompett med svetsade portar. Se kodnyckel under fliken download Standard (25mm) B B B B Förstorad (38/40mm) B B B B Standard (38/40mm) B B B B Förstorad (50mm) B B B B Standard (38/40mm) B B B B Förstorad (50mm) B B B B Standard (50mm) B B B B Förstorad (76/80mm) B B B B Reducerad (50mm) B B B B Standard (65mm) B B B B Förstorad (76/80mm) B B B B Standard (76/80mm) B B B B Förstorad (100mm) B B B B Standard (76/80mm) B B B B Förstorad (100mm) B B B B Standard (100mm) B B B B Förstorad (125mm) B B B Standard (125mm) B B B Förstorad(150mm) B B B Beställningsnummer montagefötter Pumpstorlek Horisontellt flöde Vertikalt flöde 32/ B B 42/ B B 52/ B B 62/ B B 72/74/ B B

9 Beställningsnummer Hyline Plus tätning för anslutningsportar (Kit med 2 st) Pumpstorlek Nitril EPDM Viton PTFE B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B Beställningsnummer för olja beroende på arbetstemperatur Temp Viscositet Artnr Beskrivning -18 till 0 C EP L Livsmedelsanpassad olja (H1) 0 till +30 C EP L Livsmedelsanpassad olja (H1) +30 till +80 C EP L Livsmedelsanpassad olja (H1) Reservdelar Reservdelar Storlek Beskrivning Filformat HP32/HP34 Sprängskiss med reservdelslista PDF Hämta HP42/HP44 Sprängskiss med reservdelslista PDF Hämta HP52/HP54 Sprängskiss med reservdelslista PDF Hämta HP62/HP64 Sprängskiss med reservdelslista PDF Hämta HP72/HP74/HP76 Sprängskiss med reservdelslista PDF Kontakta Telfa CAD Kontakta Telfa vid behov av CAD-ritning.

10 Download Kodnyckel Beskrivning Filformat Hyline Plus storlek 3 Kodnyckel för beställningsnummer PDF Hämta Hyline Plus storlek 4-7 Kodnyckel för beställningsnummer Hämta Produktinformation Beskrivning Filformat Hyline Plus storlek 3-7 Produktbrochyr PDF Hämta Manual Beskrivning Filformat Hyline Plus storlek 3-7 Manual och underhåll PDF Hämta Ritning pump Beskrivning Filformat Hyline Plus storlek 32 Ritning PDF Hämta Hyline Plus storlek 4-7 Ritning PDF Hämta Exempelritningar på komplett pumpaggregat Pumpmodell Beskrivning Ritning Filformat HP34 HP34 horisontala portar med kuggväxelmotor 1,5kW monterad på bottenplatta HP34_SK172_2 PDF Hämta HP42 HP42 horisontala portar med kuggväxelmotor 0,75kW monterad på bottenplatta HP42_SK172 PDF Hämta HP42 HP42 horisontala portar med kuggväxelmotor 0,37kW monterad på bottenplatta HP42_SK172_2 PDF Hämta HP44 HP44 horisontala portar med kuggväxelmotor 1,5kW monterad på bottenplatta HP44_SK172 PDF Hämta Saknas du någon information vänligen kontakta oss på Telfa.
