ARO EXP Membranpumpar Tryckluftsdrivna Metall

Transkript

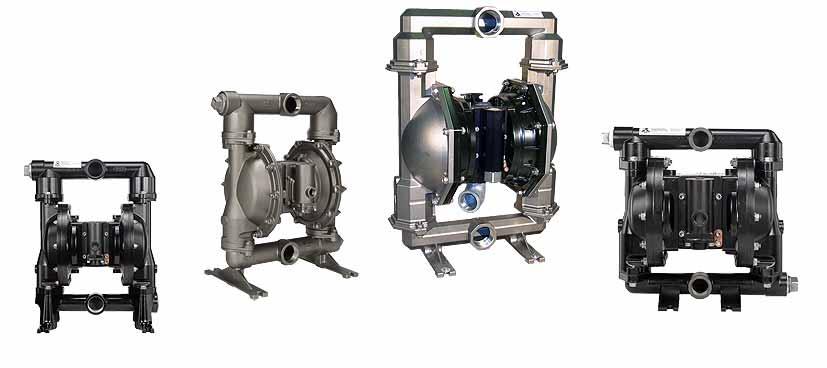

1 ARO EXP Membranpumpar Tryckluftsdrivna Metall Datablad 1 (14) EXP (EXPert-serien) är AROs nya serie Tryckluftsdrivna Membranpumpar. De finns i många storlekar och i en mängd materialkombinationer vilket gör att de klarar de flesta aggressiva, frätande, explosiva, brandfarliga och giftiga kemikalier, såväl tunnflytande lösningsmedel som trögflytande viskösa lacker. Stort deplacement på grund av nyutvecklade membran med elastisk fals gör att pumparna inte behöver slå så många slag som andra membranpumpar för att pumpa samma volym. Den effektiva luftmotorn förbrukar mindre luft, behöver ingen smörjning och växlar luftriktning snabbare. Detta är faktorer som minskar pumpens pulsationer och sänker driftskostnaderna. Den låga livscykelkostnaden - inköp, service och luftförbrukning - och 5 års garanti gör ARO EXP-pumpar till en mycket lönsam investering. Alla EXP-pumpar finns i PE-version, d v s pumparna är utrustade med in- och utsignaler för styrning och kontroll av pumpens funktioner för användning i applikationer som t ex dosering. Samtliga av AROs Tryckluftsdrivna Membranpumpar av metall är ATEX-godkända. ARO EXP Membranpumpar har hög verkningsgrad med låg luftförbrukning och låga driftskostnader Membran med elastisk fals ger upp till 4 gånger så lång livslängd Effektiv luftmotor med patenterad, obalanserad luftventil för säker produktion utan tjuvstopp Stort deplacement ger färre slag för att nå önskad volym samt lägre slitage Membrankammare med bultförband förhindrar läckage PE-version för styrning och kontroll för t ex doseringsapplikationer ATEX-klassade som standard Med sina 5 års garanti är ARO EXP den tillförlitligaste membranpumps serien på marknaden idag! Sikama AB Components info@sikama.se Speditionsvägen 17 Flowservice Skogås Sensortech Tfn

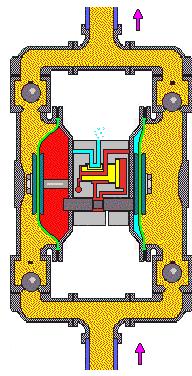

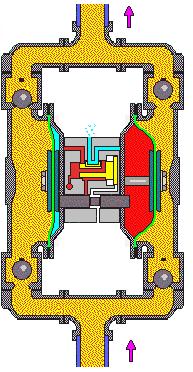

2 Datablad 2 (14) ARO EXP Membranpumpar Tryckluftsdrivna Metall Funktionsprincip ARO-pumpar ARO tillverkar tryckluftsdrivna, dubbelverkande membranpumpar. Pumpprincipen är enkel. De båda membranen är sammanbundna med en axel och rör sig därmed samtidigt. Membranen sätts i rörelse när tryckluft släpps in bakom något av membranen. När tryckluften trycker ut det ena membranet pressas vätskan i kammaren ut, samtidigt sugs vätska in i den andra kammaren. Därefter upprepas förloppet i motsatt riktning. Membranpumpen har 4 ventiler (backventiler) som växelvis öppnar och stänger. När vätskan i pumpkammaren pressas ut öppnas den övre ventilen samtidigt som den undre stängs. Samtidigt suger membranet på motsatt sida in vätska och då öppnas den undre ventilen samtidigt som den övre stängs. Egenskaper ARO EXP Membranpumpar är självsugande, klarar att pumpa vätskor som innehåller partiklar, kan pumpa torrt utan att skadas, stannar om de går mot stängd ventil utan att skadas, pumpar vätskan skonsamt och kapaciteten kan justeras steglöst med hjälp av en ventil på ingående tryckluft. ARO EXP Membranpumpar är de mest effektiva membranpumparna med låg luftförbrukning och därmed låga driftskostnader. De patenterade membranen med elastisk fals ökar livslängden på membranen upp till 4 gånger jämfört med traditionella membran. Detta i kombination med ett extremt stort deplacement (volym per slag) gör ARO EXP Membranpumpar till de mest ekonomiska pumparna på marknaden. Utlopp Utloppsventiler (Backventiler) Inloppsventiler (Backventiler) Inlopp Utlopp Utloppsventiler (Backventiler) Inloppsventiler (Backventiler) Inlopp Användningsområden ARO tryckluftsdrivna EXP Membranpumpar används inom industrier där krav finns på rejäla och kraftiga pumpar med bra driftsekonomi. Många materialkombinationer gör att pumparna kan användas på de flesta vätskor som förekommer inom industrin. De tillverkas i syrafast stål, polypropylen (PP), aluminium, gjutjärn, PVDF och Hastelloy C. Membranen finns i nitrilgummi, viton, santopren, polyuretan, hytrel och Teflon. EXP-pumparna har mycket god sugförmåga och ger lika högt vätsketryck som tryckluftstrycket. Pumparna kan användas för pumpning av allt ifrån tunnflytande lösningsmedel till mycket trögflytande UVlacker. De klarar även vätskor med partiklar. Alla EXP-pumpar är ATEX-godkända. Deplacement ARO EXP Membranpumpar av plast finns i 5 olika storlekar, se tabellen. Den obalanserade huvudventilen fördelar luften mellan de båda membranen. Den styrs av en pneumatisk pilotventil som mekaniskt påverkas av membranens läge och gör att pumpen aldrig stannar i ett mellanläge. Typ Anslutning Kapacitet Slagvolym [l/min] [liter/slag] PD05 ½ 45 0,15 PD ,88 PD15 1½ 465 2,34 PD ,30 PD ,60

3 ARO EXP Membranpumpar Tryckluftsdrivna Metall Datablad 3 (14) Luftmotorn som inte stannar Luftmotorn är tillverkad i ett stycke bearbetad termoplast. Få delar, vridstyv konstruktion och hög korrosionsbeständighet resulterar i lågt servicebehov. PE med elektriska in-/utsignaler Alla EXP-pumpar finns i PE-version, d v s pumparna är utrustade med in- och utsignaler för styrning och kontroll av pumpens funktioner för användning i applikationer som t ex dosering. Pilotventil Obalanserad huvudventil D-ventil Quick-Dump Integrerad magnetventil Slagräknare (volymmätning) Fullslagsdetektor Obalanserade huvudventil Den obalanserade huvudventilen eliminerar risken att luftventilen stannar i mitt- eller ändläge, något som kan förekomma på andra membranpumpar. Pilotventil Pilotventilen ökar huvudventilens växlingshastighet, vilket minskar pulsationerna och ökar flödet. D-ventil D-ventil för optimal energieffektivitet samtidigt som kostsamt luftläckage undviks. Keramisk konstruktion för lång livslängd. Quick-Dump Quick-Dump snabbutblåsventiler med stort genomlopp förhindrar isbildning i huvudventilen. Läckagedetektorer Sikama AB Components info@sikama.se Speditionsvägen 17 Flowservice Skogås Sensortech Tfn

4 Datablad 4 (14) ARO EXP Membranpumpar Metall PD05 Allmänt ARO EXP Membranpump PD05 av metall tillverkas med vätskeberörda delar av aluminium och syrafast stål. De vanligaste materialen i membranen är santopren, hytrel, nitril och Teflon. I sätena används ofta samma material som i pumphuset. Kulorna är vanligtvis av samma material som membranen. Luftmotorn är i standardutförande av polypropylen (PP), men går även att få av aluminum. Kan användas inom brand- och explosionsfarliga miljöer och är Ex-klassad enligt ATEX II 2GD X. Tekniska data Kapacitet: Steglöst justerbar till 45 l/min Slagvolym: 0,15 liter Maxtryck: 6,9 bar Max sugförmåga: 2,8 m med teflonmembran Lägsta tryckluftstryck: 1,4 bar Max partikelstorlek: 2,4 mm In- och utloppsanslutning: ½ invändig BSP-gänga Tryckluftsanslutning: ¼ NPT Material i luftmotorn: Polypropylen (PP) Vikt: 3,7 kg (aluminium) 6,5 kg (syrafast stål) ATEX-klassning: II 2GD X Standardartiklar Membranpump PD05R-BAS-FTT Membranpump PD05R-BAS-FAA Membranpump PD05R-BAS-FGG Pumpar av syrafast stål Membranpump PD05R-BSS-STT Reparationssatser Rep.sats luftmotor PD03 & PD Membransats PTFE/santopren PD Membransats santopren PD Membransats nitril PD05 Kapacitetskurva

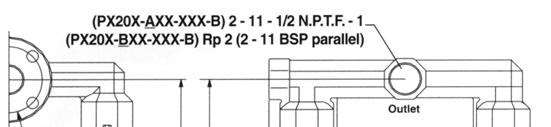

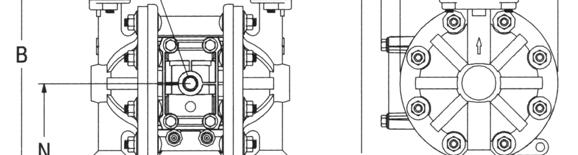

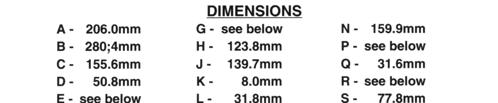

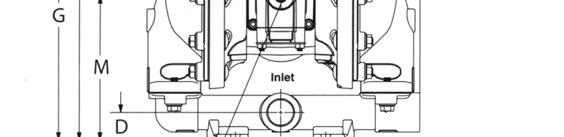

5 ARO EXP Membranpumpar Metall PD05 Datablad 5 (14) Måttskiss Aluminium Syrafast stål Sikama AB Components info@sikama.se Speditionsvägen 17 Flowservice Skogås Sensortech Tfn

6 Datablad 6 (14) ARO EXP Membranpumpar Metall PD10 Allmänt ARO EXP Membranpump PD10 tillverkas med vätskeberörda delar av aluminium och syrafast stål, men går även att få av gjutjärn och Hastelloy C. De vanligaste materialen i membranen är santopren, hytrel, nitril och Teflon. I sätena används ofta samma material som i pumphuset men dessa går även att få i santopren, hytrel, nitril och härdat stål. Kulorna är vanligtvis av samma material som membranen men går även att få av stål. Luftmotorn är i standardutförande av aluminium, men går även att få av polypropylen (PP) och syrafast stål. Kan användas inom brand- och explosionsfarliga miljöer och är Ex-klassad enligt ATEX II 2GD X. Tekniska data Kapacitet: Steglöst justerbar till 197 l/min Slagvolym: 0,88 liter Maxtryck: 8,3 bar Max sugförmåga: 5,7 m med nitrilmembran Lägsta tryckluftstryck: 1,4 bar Max partikelstorlek: 3,3 mm In- och utloppsanslutning: 1 invändig BSP-gänga Tryckluftsanslutning: ¼ NPT Material i luftmotorn: Aluminium, standard Vikt: 11,5 kg (aluminium) 19,4 kg (syrafast stål) ATEX-klassning: II 2GD X Standardartiklar Membranpump PD10A-BAP-FTT Membranpump PD10A-BAP-AAA Membranpump PD10A-BAP-GGG Pumpar av syrafast stål Membranpump PD10A-BSS-STT Membranpump PD10A-BSS-SAA Membranpump PD10A-BSS-GGG Reparationssatser Rep.sats luftmotor PD Membransats PTFE/santopren PD Membransats santopren PD Membransats nitril PD10 Kapacitetskurva

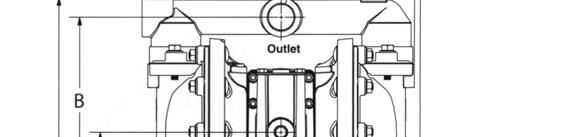

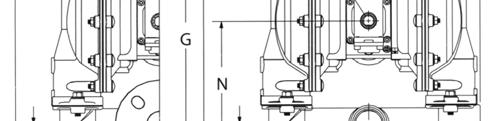

7 ARO EXP Membranpumpar Metall PD10 Datablad 7 (14) Måttskiss Sikama AB Components info@sikama.se Speditionsvägen 17 Flowservice Skogås Sensortech Tfn

8 Datablad 8 (14) ARO EXP Membranpumpar Metall PD15 Allmänt ARO EXP Membranpump PD15 tillverkas med vätskeberörda delar av aluminium och syrafast stål, men går även att få av gjutjärn och hastelloy C. De vanligaste materialen i membranen är santopren, hytrel, nitril och Teflon. I sätena används ofta samma material som i pumphuset men dessa går även att få i santopren, hytrel, nitril och härdat stål. Kulorna är vanligtvis av samma material som membranen men går även att få av stål. Luftmotorn är i standardutförande av aluminium, men går även att få av polypropylen (PP) och syrafast stål. Kan användas inom brand- och explosionsfarliga miljöer och är Ex-klassad enligt ATEX II 2GD X. Tekniska data Kapacitet: Steglöst justerbar till 465 l/min Slagvolym: 2,34 liter Maxtryck: 8,3 bar Max sugförmåga: 4,2 m med nitrilmembran Lägsta tryckluftstryck: 1,4 bar Max partikelstorlek: 6,4 mm In- och utloppsanslutning: 1½ invändig BSP-gänga Tryckluftsanslutning: ½ NPT Material i luftmotorn: Aluminium, standard Vikt: 16,4 kg (aluminium) 28,8 kg (syrafast stål) ATEX-klassning: II 2GD X Standardartiklar Pumpar av aluminium Membranpump PD15A-BAP-FTT Membranpump PD15A-BAP-AAA Membranpump PD15A-BAP-GGG Pumpar av syrafast stål Membranpump PD15A-BSS-STT Membranpump PD15A-BSS-SAA Membranpump PD15A-BSS-GGG Reparationssatser Rep.sats luftmotor PD Membransats PTFE/santopren PD Membransats santopren PD Membransats nitril PD15 Kapacitetskurva

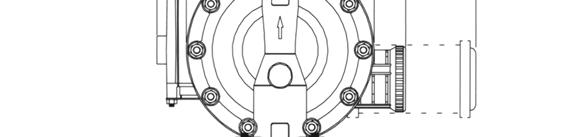

9 ARO EXP Membranpumpar Metall PD15 Datablad 9 (14) Måttskiss Sikama AB Components info@sikama.se Speditionsvägen 17 Flowservice Skogås Sensortech Tfn

10 Datablad 10 (14) ARO EXP Membranpumpar Metall PD20 Allmänt ARO EXP Membranpump PD20 tillverkas med vätskeberörda delar av aluminium och syrafast stål, men går även att få av gjutjärn och Hastelloy C. De vanligaste materialen i membranen är santopren, hytrel, nitril och Teflon. I sätena används ofta samma material som i pumphuset men dessa går även att få i santopren, hytrel, nitril och härdat stål. Kulorna är vanligtvis av samma material som membranen men går även att få av stål. Luftmotorn är i standardutförande av aluminium, men går även att få av polypropylen (PP) och syrafast stål. Kan användas inom brand- och explosionsfarliga miljöer och är Ex-klassad enligt ATEX II 2GD X. Tekniska data Kapacitet: Steglöst justerbar till 651 l/min Slagvolym: 5,3 liter Maxtryck: 8,3 bar Max sugförmåga: 4,2 m med nitrilmembran Lägsta tryckluftstryck: 1,4 bar Max partikelstorlek: 6,4 mm In- och utloppsanslutning: 2 invändig BSP-gänga Tryckluftsanslutning: ¾ NPT Material i luftmotorn: Aluminium, standard Vikt: 41,5 kg (aluminium) 68,0 kg (syrafast stål) ATEX-klassning: II 2GD X Kapacitetskurva Standardartiklar Pumpar av aluminium Membranpump PD20A-BAP-FTT Membranpump PD20A-BAP-AAA Membranpump PD20A-BAP-GGG Pumpar av syrafast stål Membranpump PD20A-BSS-STT Membranpump PD20A-BSS-AAA Membranpump PD20A-BSS-GGG Reparationssatser Rep.sats luftmotor PD Membransats PTFE/santopren PD Membransats santopren PD Membransats nitril PD20

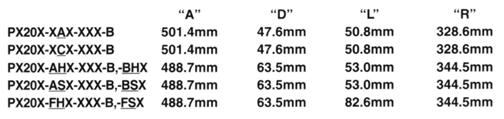

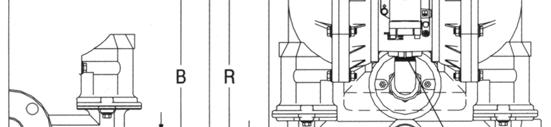

11 ARO EXP Membranpumpar Metall PD20 Datablad 11 (14) Måttskiss Sikama AB Components Speditionsvägen 17 Flowservice Skogås Sensortech Tfn

12 Datablad 12 (14) ARO EXP Membranpumpar Metall PD30 Allmänt ARO EXP Membranpump PD30 tillverkas med vätskeberörda delar av aluminium och syrafast stål, men går även att få av gjutjärn och Hastelloy C. De vanligaste materialen i membranen är santopren, hytrel, nitril och Teflon. I sätena används ofta samma material som i pumphuset men dessa går även att få i santopren, hytrel, nitril och härdat stål. Kulorna är vanligtvis av samma material som membranen men går även att få av stål. Luftmotorn är i standardutförande av aluminium, men går även att få av polypropylen (PP) och syrafast stål. Kan användas inom brand- och explosionsfarliga miljöer och är Ex-klassad enligt ATEX II 2GD X. Tekniska data Kapacitet: Steglöst justerbar till 1041 l/min Slagvolym: 10,6 liter Maxtryck: 8,3 bar Max sugförmåga: 4,2 m med nitrilmembran Lägsta tryckluftstryck: 1,4 bar Max partikelstorlek: 9,5 mm In- och utloppsanslutning: 3 invändig BSP-gänga Tryckluftsanslutning: ¾ NPT Material i luftmotorn: Aluminium, standard Vikt: 58,8 kg (aluminium) 103,8 kg (syrafast stål) ATEX-klassning II 2GD X Standardartiklar Pumpar av aluminium Membranpump PD30A-BAP-FTT Membranpump PD30A-BAP-AAA Membranpump PD30A-BAP-GGG Pumpar av syrafast stål Membranpump PD30A-BSS-STT Membranpump PD30A-BSS-AAA Membranpump PD30A-BSS-GGG Reparationssatser Rep.sats luftmotor PD Membransats PTFE/santopren PD Membransats santopren PD Membransats nitril PD30 Kapacitetskurva

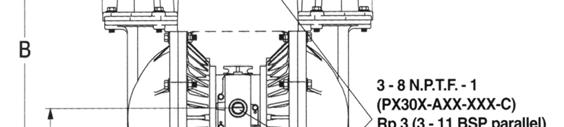

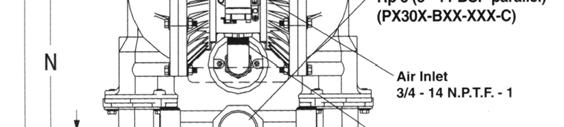

13 ARO EXP Membranpumpar Metall PD30 Datablad 13 (14) Måttskiss Sikama AB Components Speditionsvägen 17 Flowservice Skogås Sensortech Tfn

14 Datablad 14 (14) ARO EXP Membranpumpar Tryckluftsdrivna Metall Beställningsnyckel Pumptyp PDXX alt PEXX 05 = ½ max 45 l/min 10 = 1 max 197 l/min 15 = 1½ max 465 l/min 20 = 2 max 651 l/min 30 = 3 max l/min Luftmotor A = Aluminium R = Polypropylen S = Syrafast stål Anslutningar B = BSP Y = 1½ ANSI/DIN-fläns F = 2 ANSI/DIN-fläns Vätskeberörda delar A = Aluminium C = Gjutjärn S = Syrafast stål H = Hastelloy C Montagedetaljer P = Galvat stål S = Syrafast stål (SS) Ventilsäten A = Santopren C = Hytrel E = Stål F = Aluminium G = Nitril H = SS 440 härdat stål K = PVDF L = Hastelloy C S = Syrafast stål Ventilkulor A = Santopren H = Hytrel G = Nitril S = Syrafast stål T = PTFE V = Viton Membran A = Santopren H = Hytrel G = Nitril T = PTFE V = Viton PD20 A - B S S - S A A (Exempel)
