Tryckförmedlare med öppen mätfläns enligt SMS. Komplett med vätskedämpad, syrafast tryckmätare eller tryckgivare typ S-10 med utsignal 4-20 ma

Transkript

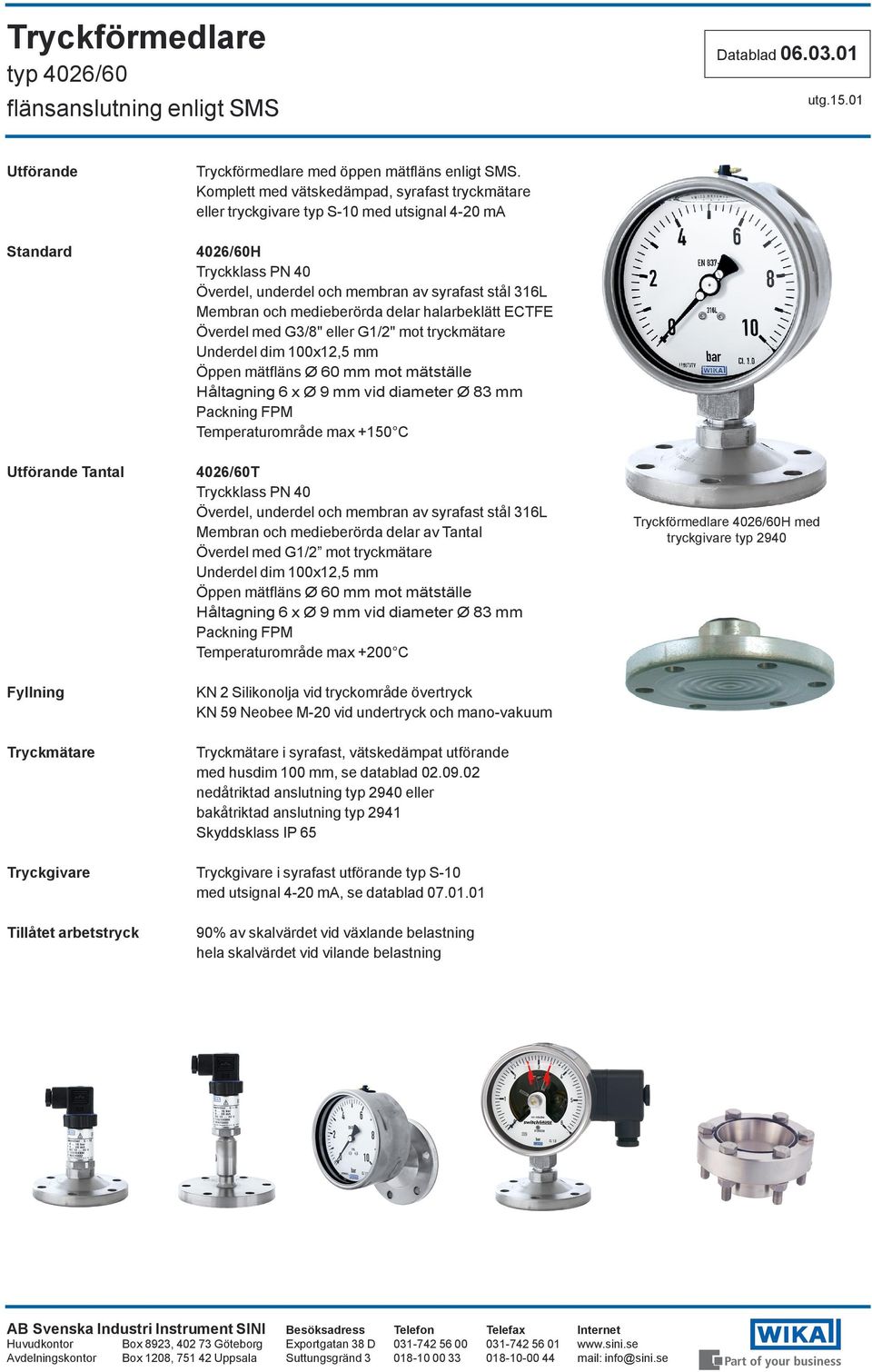

1 Utförande Tryckförmedlare med öppen mätfläns enligt SMS. Komplett med vätskedämpad, syrafast tryckmätare eller tryckgivare typ S-10 med utsignal 4-20 ma Standard 4026/60H Tryckklass PN 40 Överdel, underdel och membran av syrafast stål 316L Membran och medieberörda delar halarbeklätt Överdel med G3/8" eller G1/2" mot tryckmätare Underdel dim 100x12,5 mm Öppen mätfläns Ø 60 mm mot mätställe Håltagning 6 x Ø 9 mm vid diameter Ø 83 mm Packning FPM Temperaturområde max +150 C Utförande 4026/60T Tryckklass PN 40 Överdel, underdel och membran av syrafast stål 316L Membran och medieberörda delar av Överdel med G1/2 mot tryckmätare Underdel dim 100x12,5 mm Öppen mätfläns Ø 60 mm mot mätställe Håltagning 6 x Ø 9 mm vid diameter Ø 83 mm Packning FPM Temperaturområde max +200 C Tryckförmedlare 4026/60H med tryckgivare typ 2940 Fyllning Tryckmätare KN 2 Silikonolja vid tryckområde övertryck KN 59 Neobee M-20 vid undertryck och mano-vakuum Tryckmätare i syrafast, vätskedämpat utförande med husdim 100 mm, se datablad nedåtriktad anslutning typ 2940 eller bakåtriktad anslutning typ 2941 Skyddsklass IP 65 Tryckgivare Tryckgivare i syrafast utförande typ S-10 med utsignal 4-20 ma, se datablad Tillåtet arbetstryck 90% av skalvärdet vid växlande belastning hela skalvärdet vid vilande belastning

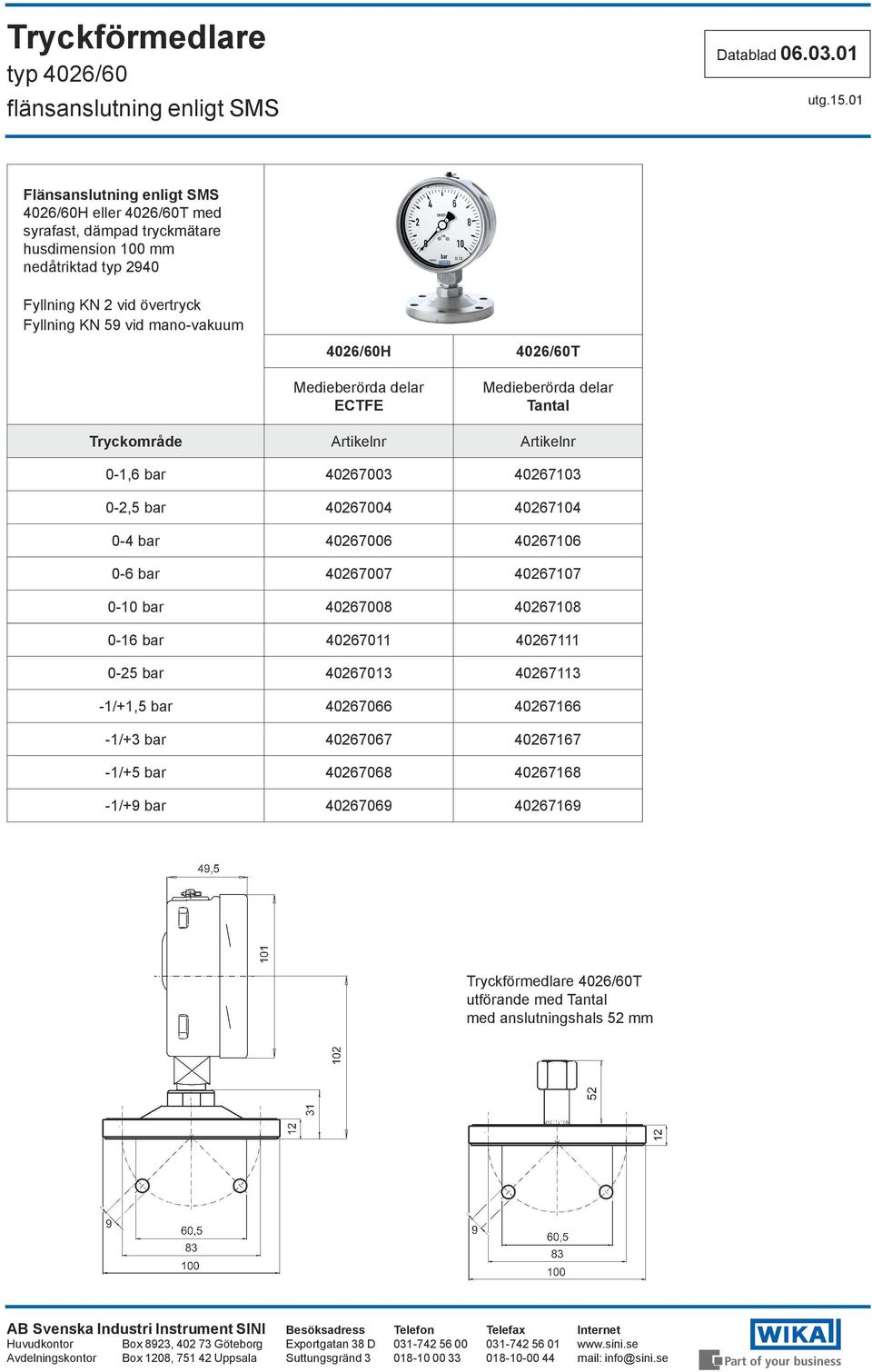

2 syrafast, dämpad tryckmätare husdimension 100 mm nedåtriktad typ 2940 Fyllning KN 59 vid mano-vakuum 4026/60H 4026/60T 0-1,6 bar ,5 bar bar bar bar bar bar /+1,5 bar /+3 bar /+5 bar /+9 bar

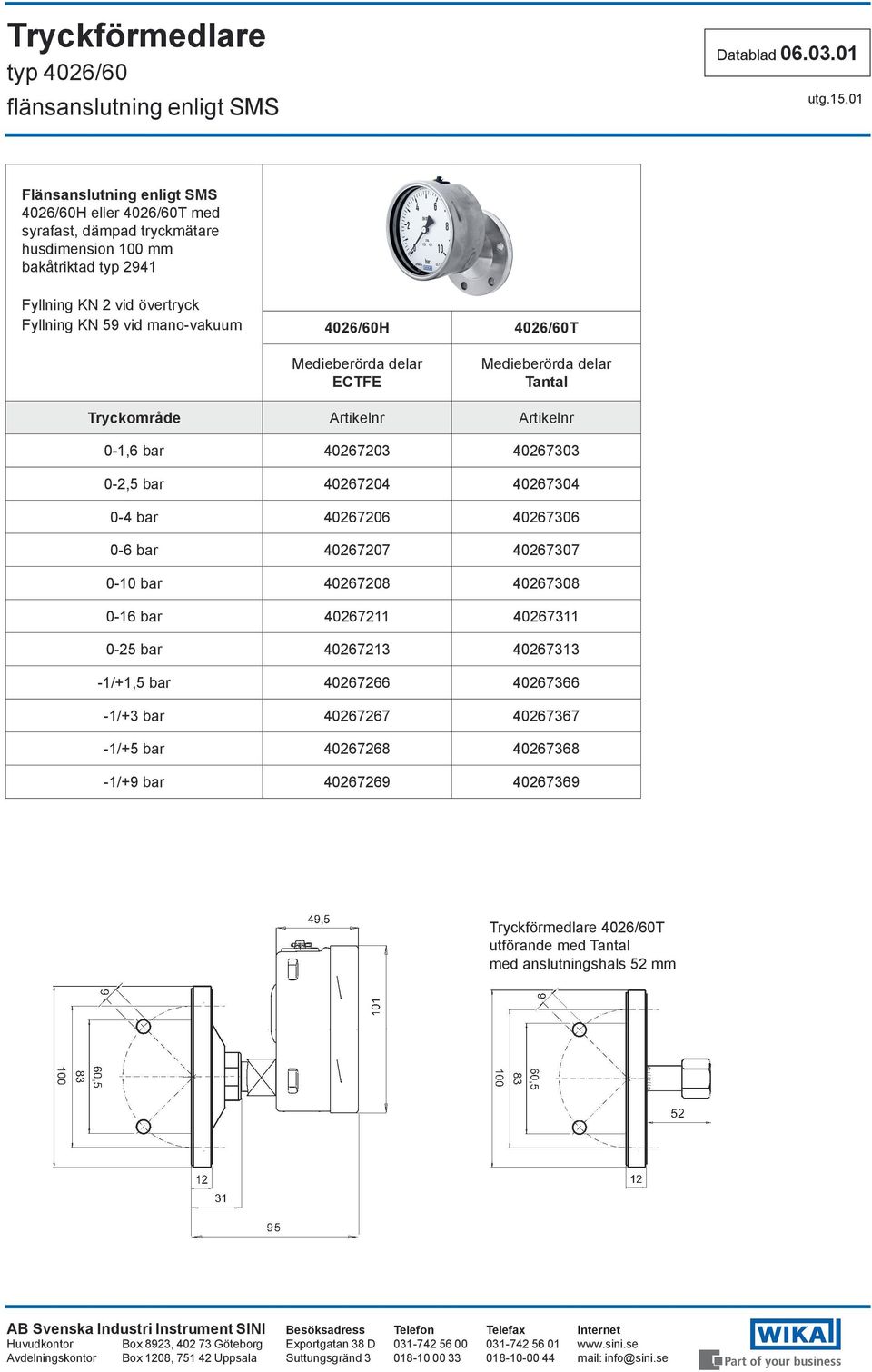

3 syrafast, dämpad tryckmätare husdimension 100 mm bakåtriktad typ 2941 Fyllning KN 59 vid mano-vakuum 4026/60H 4026/60T 0-1,6 bar ,5 bar bar bar bar bar bar /+1,5 bar /+3 bar /+5 bar /+9 bar

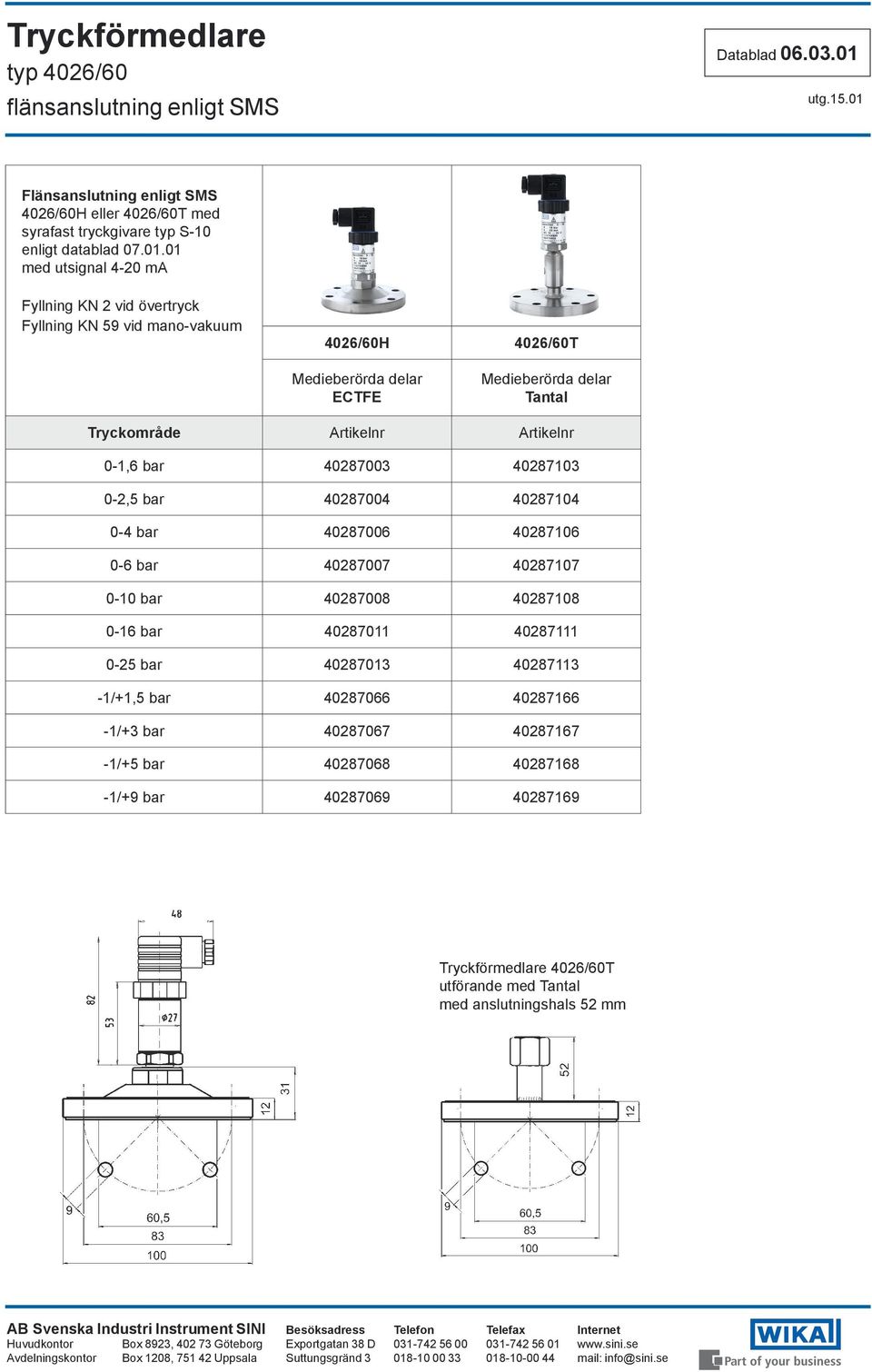

4 syrafast tryckgivare typ S-10 enligt datablad med utsignal 4-20 ma Fyllning KN 59 vid mano-vakuum 4026/60H 4026/60T 0-1,6 bar ,5 bar bar bar bar bar bar /+1,5 bar /+3 bar /+5 bar /+9 bar

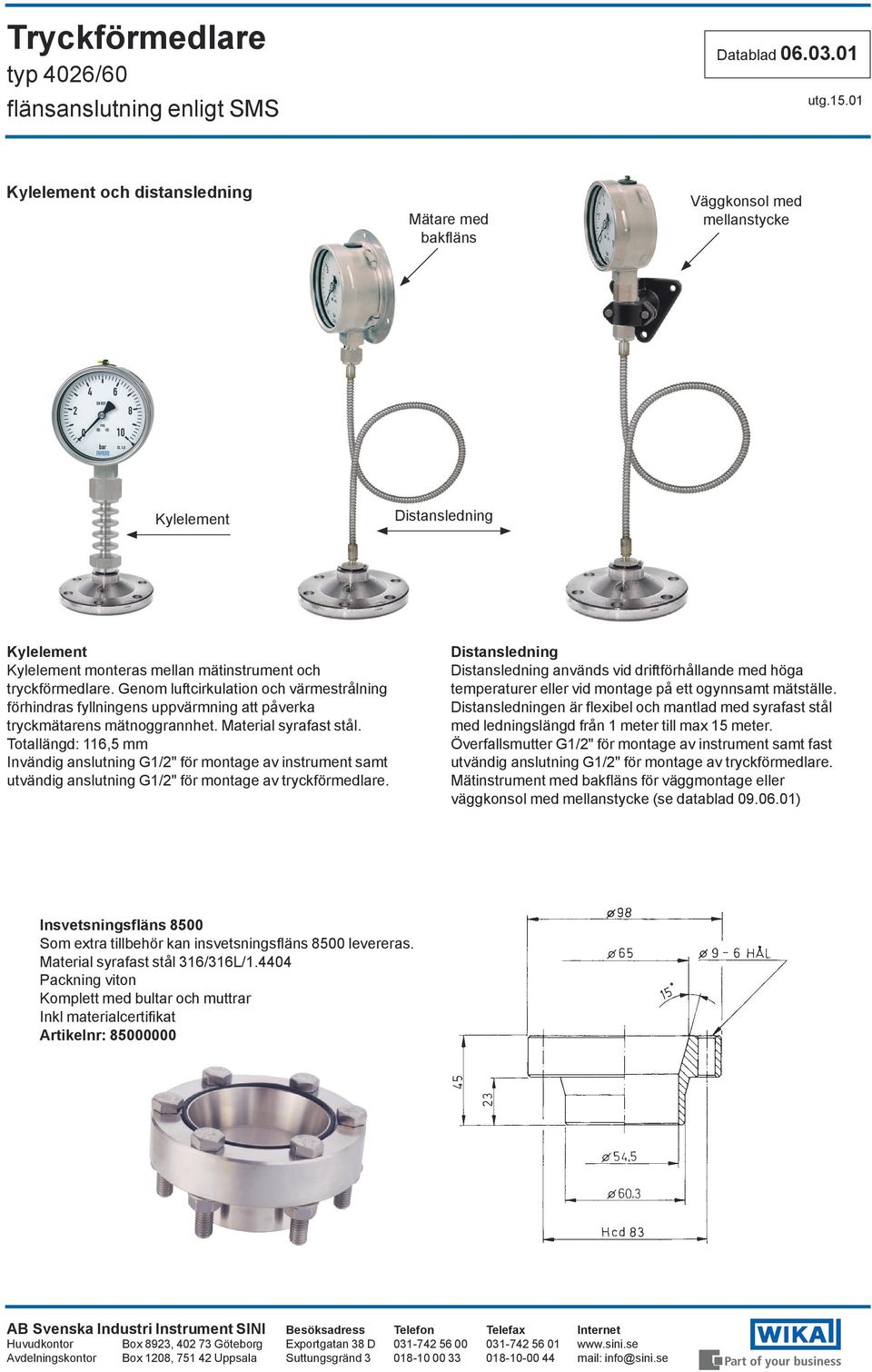

5 Kylelement och distansledning Mätare med bakfläns Väggkonsol med mellanstycke Kylelement Distansledning Kylelement Kylelement monteras mellan mätinstrument och tryckförmedlare. Genom luftcirkulation och värmestrålning förhindras fyllningens uppvärmning att påverka tryckmätarens mätnoggrannhet. Material syrafast stål. Totallängd: 116,5 mm Invändig anslutning G1/2" för montage av instrument samt utvändig anslutning G1/2" för montage av tryckförmedlare. Distansledning Distansledning används vid driftförhållande med höga temperaturer eller vid montage på ett ogynnsamt mätställe. Distansledningen är flexibel och mantlad med syrafast stål med ledningslängd från 1 meter till max 15 meter. Överfallsmutter G1/2" för montage av instrument samt fast utvändig anslutning G1/2" för montage av tryckförmedlare. Mätinstrument med bakfläns för väggmontage eller väggkonsol med mellanstycke (se datablad ) Insvetsningsfläns 8500 Som extra tillbehör kan insvetsningsfläns 8500 levereras. Material syrafast stål 316/316L/ Packning viton Komplett med bultar och muttrar Inkl materialcertifikat Artikelnr:
