1 PACKNINGSFÖRSEDDA OCH SVETSADE VÄRMEVÄXLARE FÖR ALLA BEHOV Packningsförsedda Plattvärmeväxlare Helsvetsade Plattvärmeväxlare Platecoil Värmeväxlare Spiral Värmeväxlare

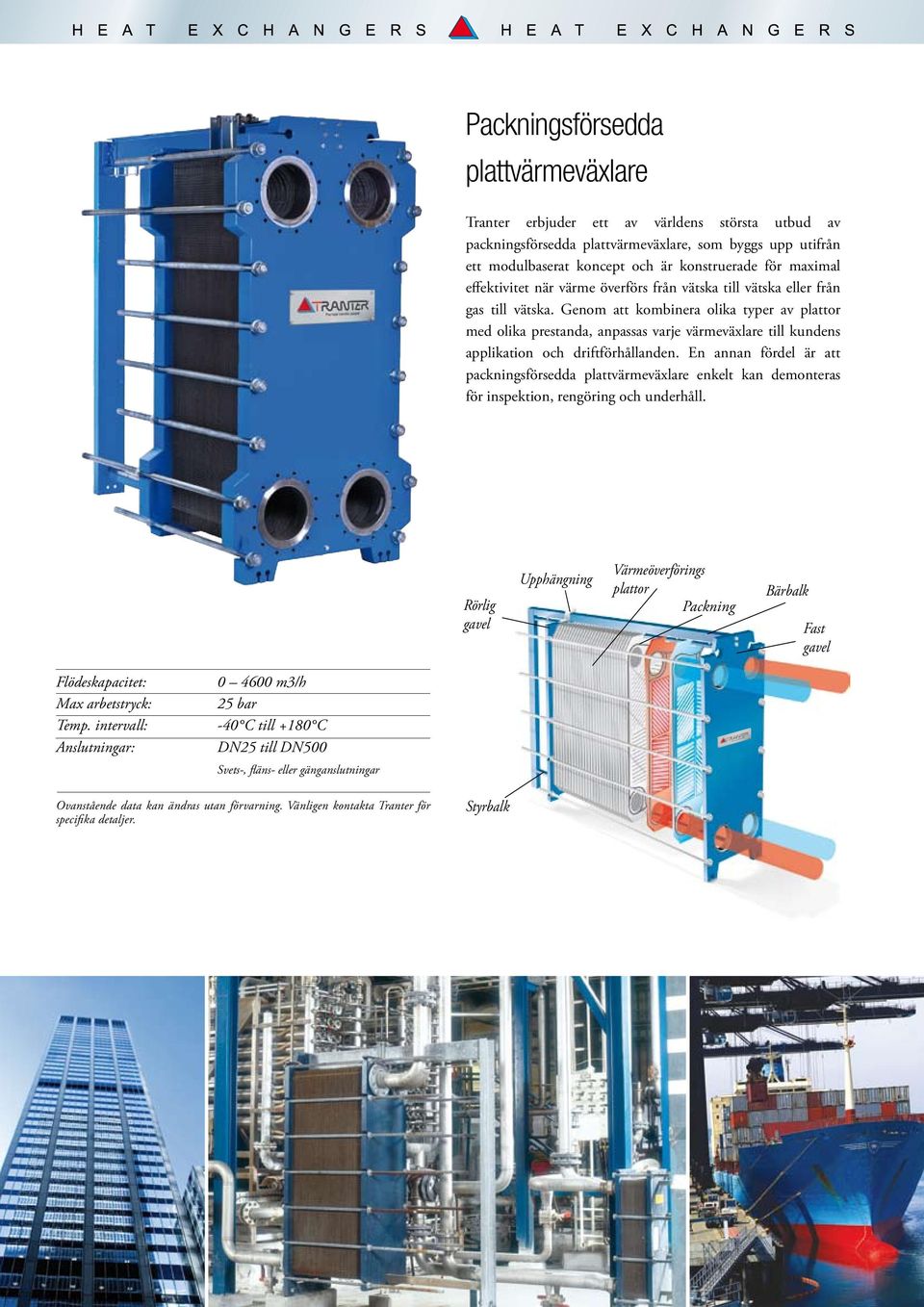

2 Packningsförsedda plattvärmeväxlare Tranter erbjuder ett av världens största utbud av packningsförsedda plattvärmeväxlare, som byggs upp utifrån ett modulbaserat koncept och är konstruerade för maximal effektivitet när värme överförs från vätska till vätska eller från gas till vätska. Genom att kombinera olika typer av plattor med olika prestanda, anpassas varje värmeväxlare till kundens applikation och driftförhållanden. En annan fördel är att packningsförsedda plattvärmeväxlare enkelt kan demonteras för inspektion, rengöring och underhåll. Rörlig gavel Upphängning Värmeöverförings plattor Packning Bärbalk Fast gavel Flödeskapacitet: Anslutningar: m3/h 25 bar -40 C till +180 C DN25 till DN500 Svets-, fläns- eller gänganslutningar Ovanstående data kan ändras utan förvarning. Vänligen kontakta Tranter för specifika detaljer. Styrbalk

3 Packningsförsedda plattvärmeväxlare GC och GL plattor Symmetriska plattor för vanliga driftfall. De olika plattmönstren möjliggör optimering med avseende på värmeöverföring och tryckfall. En trubbig pilvinkel (hög-theta platta) ger ett högt motstånd och en stor termisk drivkraft. En spetsig pilvinkel (låg-theta platta) ger ett lågt tryckfall men en mindre termisk drivkraft. GX Ultraflex plattor Plattan har ett asymmetriskt plattmönster med antingen en spetsig eller trubbig vinkel. Det gör det möjligt att skapa sex olika kanalkombinationer med olika termiska egenskaper. Detta i sin tur gör det enkelt att hitta den optimala kanalen för varje driftfall. Den unika Ultraflex konstruktionen möjliggör att ett plattpar kan vridas och vändas inbördes så att sex olika kombinationer av låg- och hög-theta plattor kan skapas. På så vis kan man bygga en växlare som exakt uppfyller de prestanda som applikationen kräver. HS= Hög-theta, samma riktning HD= Hög-theta, motsatt riktning MS= Medium-theta, samma riktning Med Ultraflexdesignen kan även asymmetriska kanaler skapas, som optimerar värmeöverföringen när flödena på primär- och sekundärsidan är olika. LS= Låg -theta, samma riktning LD= Låg-theta, motsatt riktning MD= Medium-theta, motsatt riktning

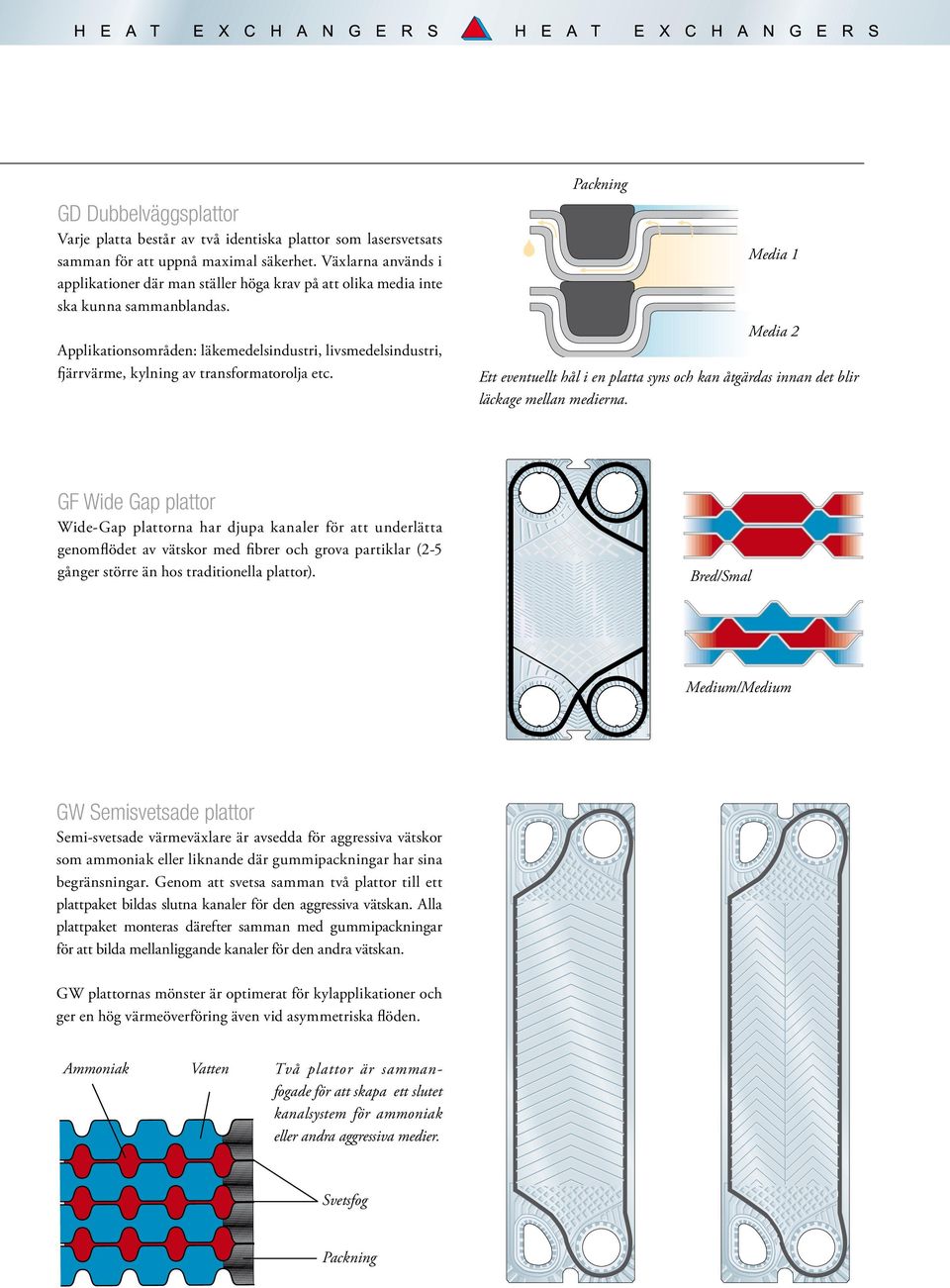

4 GD Dubbelväggsplattor Varje platta består av två identiska plattor som lasersvetsats samman för att uppnå maximal säkerhet. Växlarna används i applikationer där man ställer höga krav på att olika media inte ska kunna sammanblandas. Applikationsområden: läkemedelsindustri, livsmedelsindustri, fjärrvärme, kylning av transformatorolja etc. Packning Media 1 Media 2 Ett eventuellt hål i en platta syns och kan åtgärdas innan det blir läckage mellan medierna. GF Wide Gap plattor Wide-Gap plattorna har djupa kanaler för att underlätta genomflödet av vätskor med fibrer och grova partiklar (2-5 gånger större än hos traditionella plattor). Bred/Smal Medium/Medium GW Semisvetsade plattor Semi-svetsade värmeväxlare är avsedda för aggressiva vätskor som ammoniak eller liknande där gummipackningar har sina begränsningar. Genom att svetsa samman två plattor till ett plattpaket bildas slutna kanaler för den aggressiva vätskan. Alla plattpaket monteras därefter samman med gummipackningar för att bilda mellanliggande kanaler för den andra vätskan. GW plattornas mönster är optimerat för kylapplikationer och ger en hög värmeöverföring även vid asymmetriska flöden. Ammoniak Vatten Två plattor är sammanfogade för att skapa ett slutet kanalsystem för ammoniak eller andra aggressiva medier. Svetsfog Packning

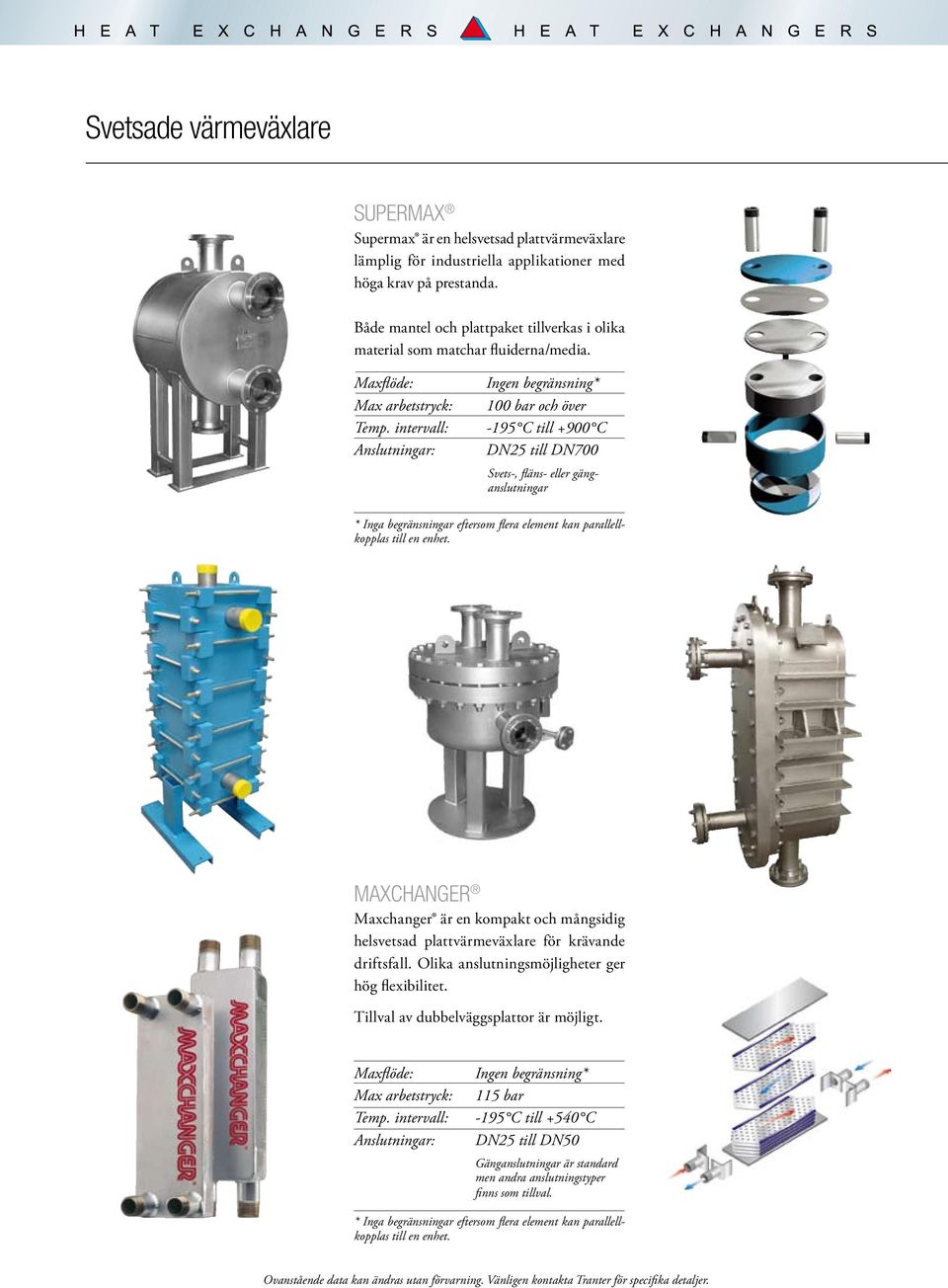

5 Svetsade värmeväxlare SUPERMAX Supermax är en helsvetsad plattvärmeväxlare lämplig för industriella applikationer med höga krav på prestanda. Både mantel och plattpaket tillverkas i olika material som matchar fluiderna/media. Anslutningar: 100 bar och över -195 C till +900 C DN25 till DN700 Svets-, fläns- eller gänganslutningar * Inga begränsningar eftersom flera element kan parallellkopplas till en enhet. MAXCHANGER Maxchanger är en kompakt och mångsidig helsvetsad plattvärmeväxlare för krävande driftsfall. Olika anslutningsmöjligheter ger hög flexibilitet. Tillval av dubbelväggsplattor är möjligt. Anslutningar: 115 bar -195 C till +540 C DN25 till DN50 Gänganslutningar är standard men andra anslutningstyper finns som tillval. * Inga begränsningar eftersom flera element kan parallellkopplas till en enhet. Ovanstående data kan ändras utan förvarning. Vänligen kontakta Tranter för specifika detaljer.

6 Spiralvärmeväxlare Används för en mängd industriapplikationer, framför allt inom processindustri. Spiralvärmeväxlarna är specialdesignade efter kundens behov för att användas för värmning, kylning, förångning, kondensering, värmeåtervinning etc. Spiralvärmeväxlare är ideala att använda för hantering av svåra vätskor så som slam, starkt försmutsade vätskor, trögflytande viskösa medier och/eller fluider med mycket partiklar. Spiralvärmeväxlarna används även vid lågtrycksförångning/kondensering. Anslutningar: 60 bar -100 C till +450 C DN25 till DN500 * Inga begränsningar eftersom flera element kan parallellkopplas till en enhet. Econocoil Econocoil värmeväxlare är avsedda för applikationer inom värme och kyla, och skräddarsys efter kundens behov. Econocoil består av två sammansvetsade metallplåtar som bildar mellanliggande kanaler för värmande eller kylande media**. Bilden visar ett sammansatt Econocoilpaket avsett för låga tryckfall. ** Vatten, freon, ammoniak, kalcium eller natriumlösningar. 18 bar -140 C till +185 C standardutförande * Inga begränsningar eftersom flera element kan parallellkopplas till en enhet. Platecoil Platecoil värmeväxlare är avsedda för uppvärmning eller kylning av bad, tankar och kärl. Platecoil består av två sammansvetsade metallplåtar som bildar mellanliggande kanaler för värmande eller kylande media**. Platecoil finns i mer än 300 storlekar och i ett stort urval av kundanpassade modeller. ** Vatten, freon, ammoniak, kalcium eller natriumlösningar. 28 bar -195 C till +260 C * Inga begränsningar eftersom flera element kan parallellkopplas till en enhet. Ovanstående data kan ändras utan förvarning. Vänligen kontakta Tranter för specifika detaljer.

7 Svetsade värmeväxlare De kompakta, svetsade plattvärmeväxlarna är avsedda för krävande applikationer med höga tryck samt höga eller låga temperaturer. Värmeväxlarna kan hantera vätskor, gaser och tvåfasblandningar. De är kompakta och effektiva och kräver minimalt underhåll. Växlarna levereras enligt varje kunds krav och önskemål. Det stora antalet kontaktpunkter i värmeväxlaren ger maximal tryckhållfasthet och värmeöverföring. Maxchanger och Econocoil är utformade på detta sätt. De svetsade värmeväxlarna bildar slutna kanaler för de olika medierna.

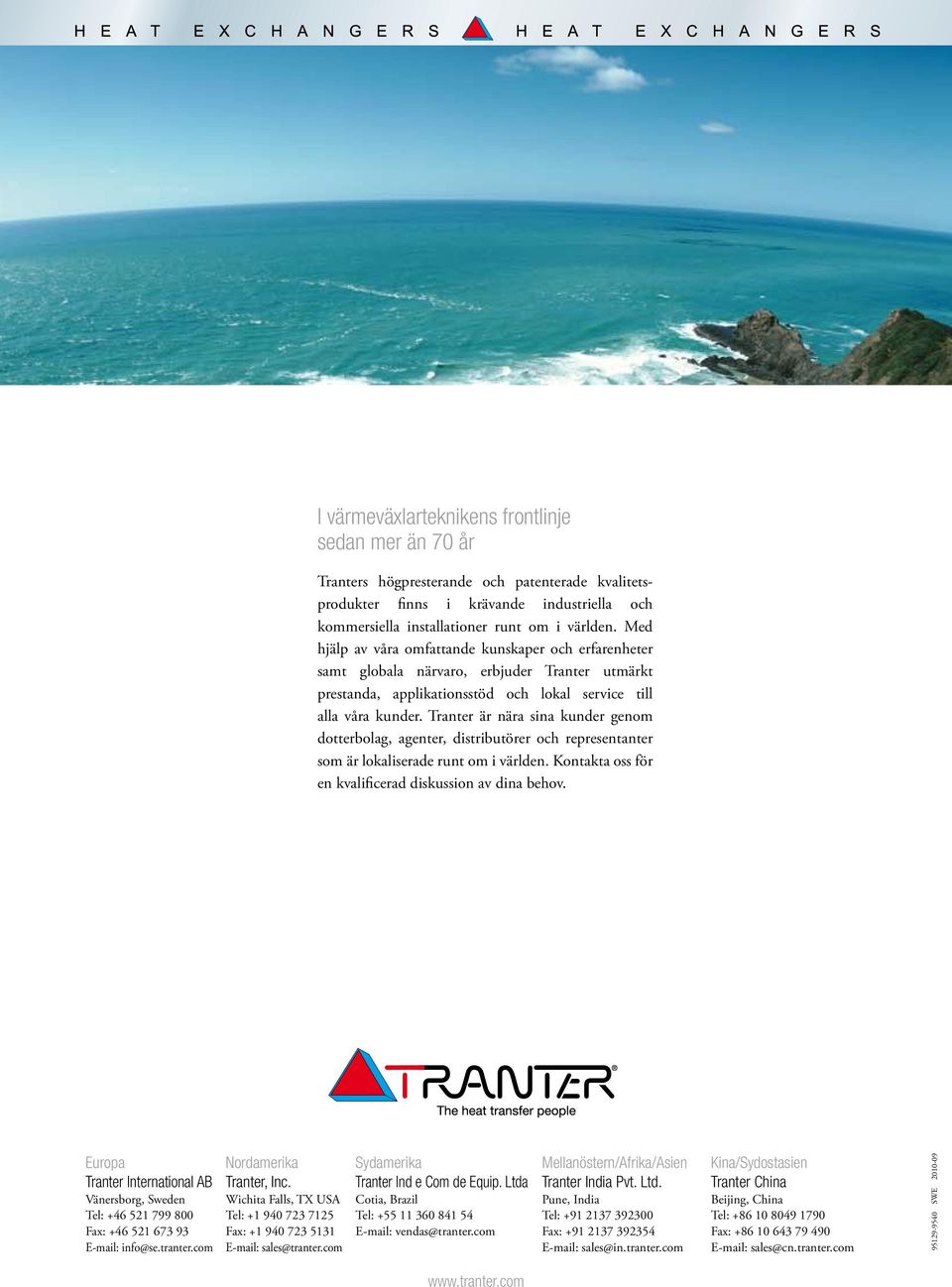

8 I värmeväxlarteknikens frontlinje sedan mer än 70 år Tranters högpresterande och patenterade kvalitetsprodukter finns i krävande industriella och kommersiella installationer runt om i världen. Med hjälp av våra omfattande kunskaper och erfarenheter samt globala närvaro, erbjuder Tranter utmärkt prestanda, applikationsstöd och lokal service till alla våra kunder. Tranter är nära sina kunder genom dotterbolag, agenter, distributörer och representanter som är lokaliserade runt om i världen. Kontakta oss för en kvalificerad diskussion av dina behov. Europa Tranter International AB Vänersborg, Sweden Tel: Fax: info@se.tranter.com Nordamerika Tranter, Inc. Wichita Falls, TX USA Tel: Fax: sales@tranter.com Sydamerika Tranter Ind e Com de Equip. Ltda Cotia, Brazil Tel: vendas@tranter.com Mellanöstern/Afrika/Asien Tranter India Pvt. Ltd. Pune, India Tel: Fax: sales@in.tranter.com Kina/Sydostasien Tranter China Beijing, China Tel: Fax: sales@cn.tranter.com SWE
