Manöverdon FieldQ AT 3820, 3821, 3822, 3823, 3824, 3825

Transkript

1 Användningsområde Manöverdonskoncept för on/off applikationer där 90 vridning erfordras. Optimalt val som ger en kompakt och flexibel lösning. Programtext UEC.21 Ställdon för ventil, pneumatiska, tvåläges utan fjäderåtergång. Manöverdon AT 3820 Pneumatiskt, dubbelverkande för on-off av kul-, vridspjälloch kikventiler där 90 vridning erfordras. Ytbehandlad med epoxy. UEC.22 Ställdon för ventil, pneumatiska, tvåläges med fjäderåtergång. Manöverdon AT 3821 Pneumatiskt, enkelverkande för on-off av kul-, vridspjälloch kikventiler där 90 vridning erfordras. Ytbehandlad med epoxy. AT 3820 Kvalitetssäkring Montagefläns och spindelfyrkant borrade enl. ISO CE-märkning Manöverdonen uppfyller kraven i PED, AFS 1999:4, direktivet för tryckbärande anordningar och maskindirektivet,md 2006/42/EG samt ATEX 94/9/EG Detaljförteckning Detalj Material Ytbehandling Manöverdon Hus Aluminium epoxybehandlad Vridaxel Aluminium Fjäderpaket Stål Pneumatik modulen Hus Aluminium polyuretan Säte NBR Funktionsmodulen Hus Aluminium polyuretan Funktions modul Don Pneumatik modul Sid 1 (5)

2 T M5x8 4 D G1/4" 30 C C' 145 H A DA I B SR P2 V1 V W W P1 O R M1 M2 N ±0.5 Max. 5 øk P S Q40 - Q950 M16 x25 Q1600 Mått och vikt AT3820, 3821 Storlek Q40 Q100 Q200 Q350 Q600 Q950 Q1600 A DA B SR C C D H I K M1 34,5 34, M N 1 1,5 1,5 1,5 1,5 1,5 1,5 O max 14,11 19,13 22,13 27,13 27,13 36,16 46,16 O min 14,00 19,00 22,00 27,00 27,00 36,00 46,00 P 18,1 22,2 28,2 36,2 36,2 48,2 60,2 P1 18,1 23,1 32,2 36,5 36,8 48,3 60,5 P2-25,2 36, R S T V V W M6x10 M6x10 M8x13 M8x13 M10x16 M10x16 M20x30 W1 M8x13 M8x13 M10x16 M10x16 M12x20 M16x25 - Mått i mm. Rätten till ändringar utan föregående meddelande förbehålls. Armatec ansvarar inte för eventuella tryckfel eller missförstånd. Dokumenten får kopieras endast i sin helhet. Sid 2 (5)

3 Funktion och konstruktion Manöverdon typ består av tre delar som tillsammans ger ett integrerat koncept för alla kvartsvridande on/off applikationer. De tre delarna är: 1. Don Donet ger vridmomentet som behövs för att öppna och stänga en ventil och finns i en mängd olika storlekar för att möta de momentkrav en ventil kan ha. Dubbelverkande och enkelverkande varianter finns där den sistnämnda levereras som fjäderstängande om inget annat anges. Ändlägesjustering i både öppet och stängt läge är standard. 2. Pneumatikmodul Pneumatikmodulen är gränssnittet mellan donet och funktionsmodulen. Som option finns gångtidsreglering. 3. Funktionsmodulen Funktionsmodulen innehåller plintrader för inkoppling av styrsignaler och återföringssignaler. Som option finns handmanöver. Funktionsmodulerna delas in i tre huvudgrupper nämligen: konventionell, smart och fältbuss. Den konventionella innehåller mekaniska eller induktiva gränslägen. Den smarta modulen inhåller även elektronik som möjliggör automatisk initiering av gränslägen. Fältbussmodulen erbjuder kommunikation genom olika protokoll för seriell kommunikation med avancerad diagnostik. Tekniska data manöverdon AT3820 AT3821 Manövertryck 2-8 bar (g) 6-8 bar (g) vid max fjäderset. 3-8 bar (g) vid reducerat fjäderpaket. Temperatur -20 till +80º C -20 till +80º C Manövermedium Luft eller inerta gaser. Filtrerad till 50 micron. Luft eller inerta gaser. Filtrerad till 50 micron. Tekniska data funktionsmoduler AT3823 Konventionell AT3824 Smart AT3825 Fältbuss QC11 QC13 QC14 QC21 QC23 QC01 QC02 QC03 QC04 QC30 QC34 Funktion 24VDC 230VAC Egensäker 24VDC 230VAC 24VDC 230VAC Egensäker Egensäker ASi FF* Tillägg ATEX ATEX Namur Gränslägen 250VAC/DC 250VAC/DC 30VDC 250VAC/DC 250VAC/DC 30VDC 250VAC 30VDC IEC Digital Digital * Foundation Fieldbus Vridmoment (Nm) AT3820 Fig. nr. Manövertryck bar (e) AT3820QD AT3820QD AT3820QD AT3820QD AT3820QD AT3820QD AT3820QD Sid 3 (5)

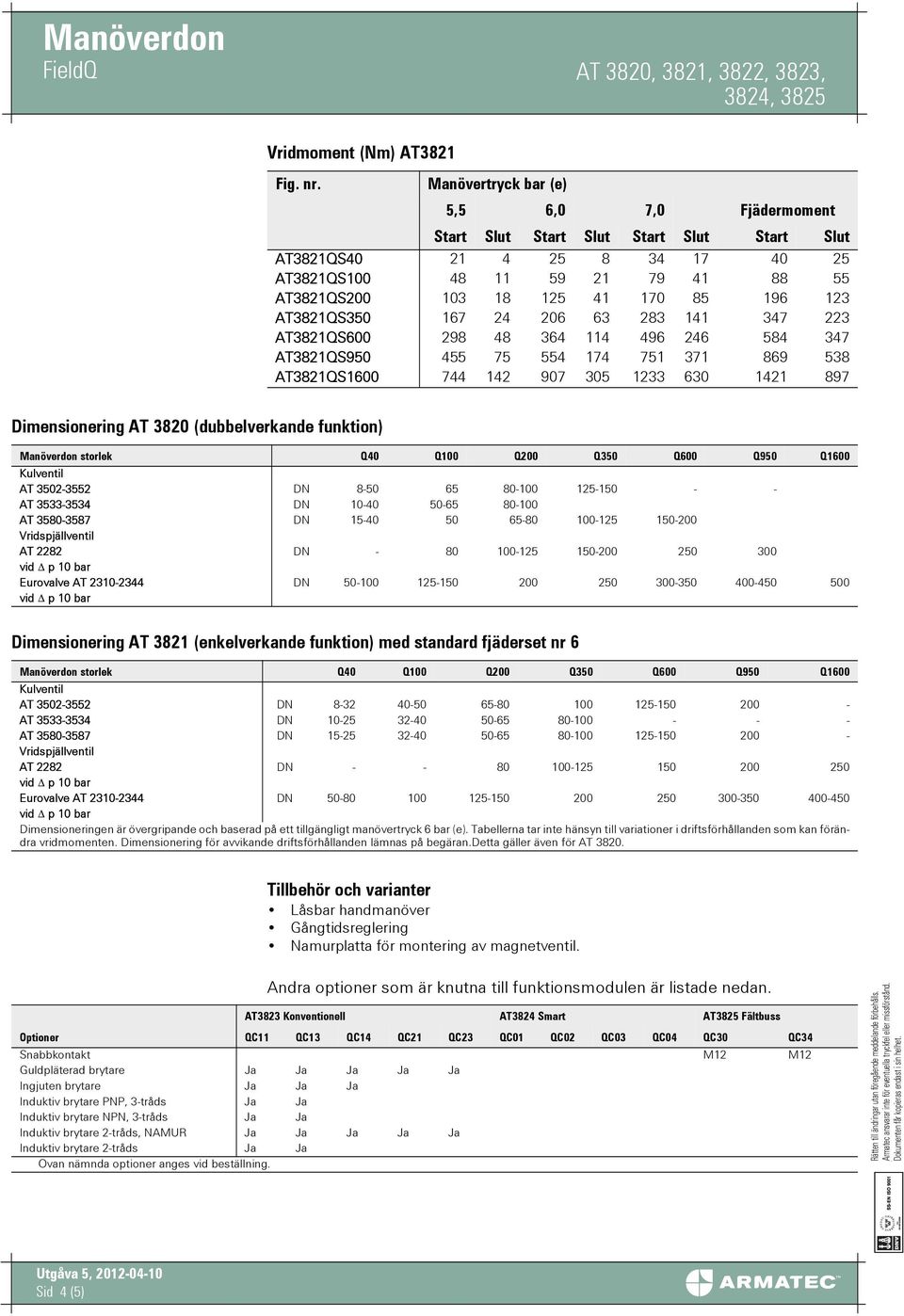

4 Vridmoment (Nm) AT3821 Fig. nr. Manövertryck bar (e) 5,5 6,0 7,0 Fjädermoment Start Slut Start Slut Start Slut Start Slut AT3821QS AT3821QS AT3821QS AT3821QS AT3821QS AT3821QS AT3821QS Dimensionering AT 3820 (dubbelverkande funktion) Manöverdon storlek Q40 Q100 Q200 Q350 Q600 Q950 Q1600 Kulventil AT DN AT DN AT DN Vridspjällventil AT 2282 DN Eurovalve AT DN Dimensionering AT 3821 (enkelverkande funktion) med standard fjäderset nr 6 Manöverdon storlek Q40 Q100 Q200 Q350 Q600 Q950 Q1600 Kulventil AT DN AT DN AT DN Vridspjällventil AT 2282 DN Eurovalve AT DN Dimensioneringen är övergripande och baserad på ett tillgängligt manövertryck 6 bar (e). Tabellerna tar inte hänsyn till variationer i driftsförhållanden som kan förändra vridmomenten. Dimensionering för avvikande driftsförhållanden lämnas på begäran.detta gäller även för AT Tillbehör och varianter Låsbar handmanöver Gångtidsreglering Namurplatta för montering av magnetventil. Andra optioner som är knutna till funktionsmodulen är listade nedan. AT3823 Konventionell AT3824 Smart AT3825 Fältbuss Optioner QC11 QC13 QC14 QC21 QC23 QC01 QC02 QC03 QC04 QC30 QC34 Snabbkontakt M12 M12 Guldpläterad brytare Ja Ja Ja Ja Ja Ingjuten brytare Ja Ja Ja Induktiv brytare PNP, 3-tråds Ja Ja Induktiv brytare NPN, 3-tråds Ja Ja Induktiv brytare 2-tråds, NAMUR Ja Ja Ja Ja Ja Induktiv brytare 2-tråds Ja Ja Ovan nämnda optioner anges vid beställning. Rätten till ändringar utan föregående meddelande förbehålls. Armatec ansvarar inte för eventuella tryckfel eller missförstånd. Dokumenten får kopieras endast i sin helhet. Sid 4 (5)

5 Installation Inom- och utomhus Valfritt inbyggnadsläge Se separat manual "". Underhåll och reservdelar Donet skall frånkopplas elektriskt och pneumatiskt innan montering/demontering påbörjas. Manöverdonet skall motioneras med jämna mellanrum. Reservdelar Renoveringssats innehållande nödvändiga mjukdelar. Märkning Fig. nr, serie nr, max tillåtet manövertryck. Tillverkare. CE-märkning Beställningsnyckel don inkl tillhörande pneumatikmodul Fig nr. Beskrivning Storlek AT3820QD Dubbelverkande don AT3821QS Enkelverkande don Beställningsnyckel funktionsmodul Fig nr. AT3823 AT3824 AT3825 Funktion QC11, QC13, QC14, QC21 eller QC23 QC01, QC02, QC03 eller QC04 QC30 eller QC34 Beställningsnyckel tillbehör Fig nr. AT3826 Tillbehör MO = Handmanöver SC = Gångtidreglering NAMUR = Namurplatta Sid 5 (5)
