MANÖVERDON IA WM. ANVÄNDNINGsområde. Pneumatiskt manöverdon för alla vridande ventiler.

Transkript

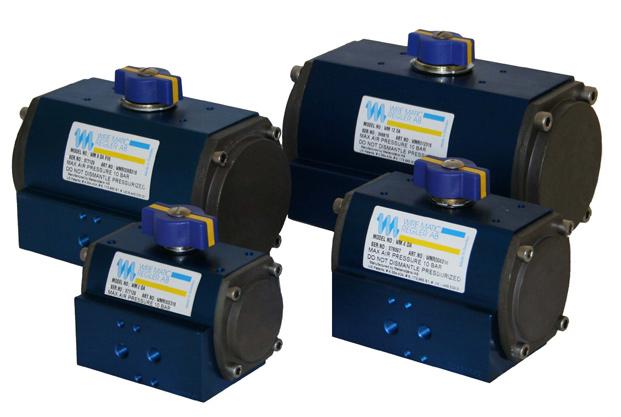

1 ANVÄNDNINGsområde Pneumatiskt manöverdon för alla vridande ventiler. BESKRIVNING WIRE MATIC pnueumatiska manöverdon finns både som enkel- och dubbelverkande för on/off eller reglering. Donen har 93 graders vridvinkel med ändlägesjustering för att kompensera eventuellt glapp i ventilspindel och koppling. GODKÄNNANDE Manöverdon anpassad till europastandard enligt DIN/ISO 5211 och Namur VDI/VDE Stödskena - avlastar kuggingrepp Belag av POM - låg friktion Funktion WM pneumatiska manöverdon har linjärt vridmoment. Ställkraften är för DA-donen lika över hela slaget, vilket underlättar dimensioneringen av donstorleken. WM-donen kan lätt ändras från dubbel- till enkelverkande. Detta görs genom att demontera gavlarna, lägga i de lösa fjädrarna och montera på gavlarna. Donets yttre mått ändras inte. Rotationsriktningen ändrar man enkelt genom att vrida kolvarna. Ett don av typ SR kan alltså användas för antingen stängning eller öppning av ventilen vid luftbortfall. Justerskruv för yttre kolvläge är standard. Donet är permanentsmort och behöver normalt inte anslutas till dimsmörjare. Kolvarnas kuggdel har en stödskena som rullar mot en midja på axeln. Därmed avlastas kuggarna, gången blir jämn och donets livslängd ökar. Se bild till höger. Inbyggda returfjädrar - i typ SR TEKNISKA DATA Arbetstemperaturområde: -30 till +80 Drivmedium: Max. drivtryck: Drivluftbehov: Tryckluft eller kvävgas 10 bar vid 5,5 bar drivtryck 52 till cm 3 (fri luft, se tabell på följande sida) 1/5 Industriarmatur AB Kämpegatan 16, SE Göteborg, Sweden Tel: info@industriarmatur.se

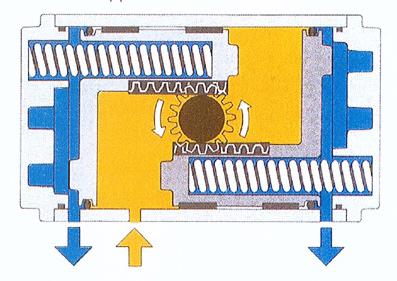

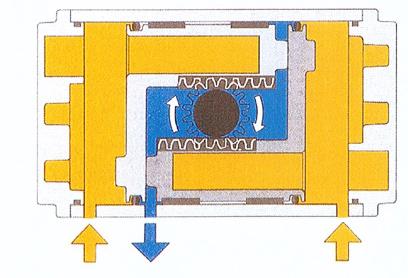

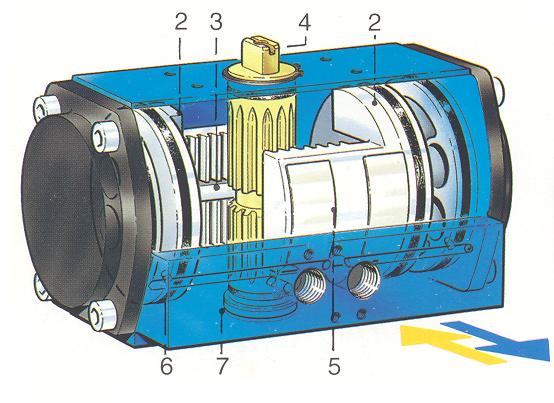

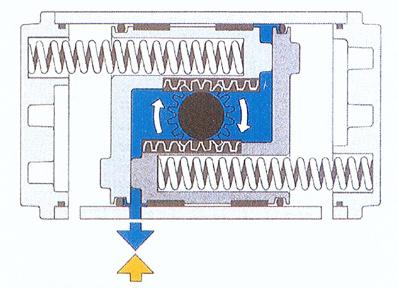

2 Luft in Luft ut Moturs - öppnar Moturs - öppnar Medurs - stänger Medurs - öppnar eller stänger 1 Returfjäder 2 Kolv 3 Stödskena 4 Axel 5 Belag 6 O-ring 7 Luftanslutningar Dubbelverkande DA Enkelverkande SR med returfjädrar 2/5 Industriarmatur AB Kämpegatan 16, SE Göteborg, Sweden Tel: info@industriarmatur.se

3 Dubbelverkande DA Donbenämning Vridmoment Drivluftförbrukning Slagvolym cm 3 Ställtid Vikt [kg] [Nm] - fri luft [cm 3 ] [S] Medurs Moturs Öppnar Stänger 2 DA <1 <1 1 4 DA <1 <1 1,7 8 DA <1 <1 2,8 12 DA ,5 1-1, DA ,3 35 DA ,5-2,5 1,5-2,5 10,1 55 DA DA ,3 100 DA ,5 3-4,5 25,6 150 DA ,5-5 3, DA DA Enkelverkande SR med returfjäder Donbenämning Vridmoment [Nm] Vridmoment [Nm] Drivluftförbrukning Slagvolym Ställtid Vikt Moturs med drivluft vid Medurs med 8 fjädrar vid - fri luft [cm 3 ] [cm 3 ] [S] [kg] Moturs Öppnar Stänger 2 SR <1 <1 1,1 4 SR <1 <1 1,9 8 SR <1 <1 3,2 12 SR ,5 0,5-1 4,6 20 SR ,5 7,2 35 SR ,5-2, ,8 55 SR ,5-3 21,1 70 SR , SR ,5-5, ,1 150 SR ,5-7 2, SR SR /5 Industriarmatur AB Kämpegatan 16, SE Göteborg, Sweden Tel: info@industriarmatur.se

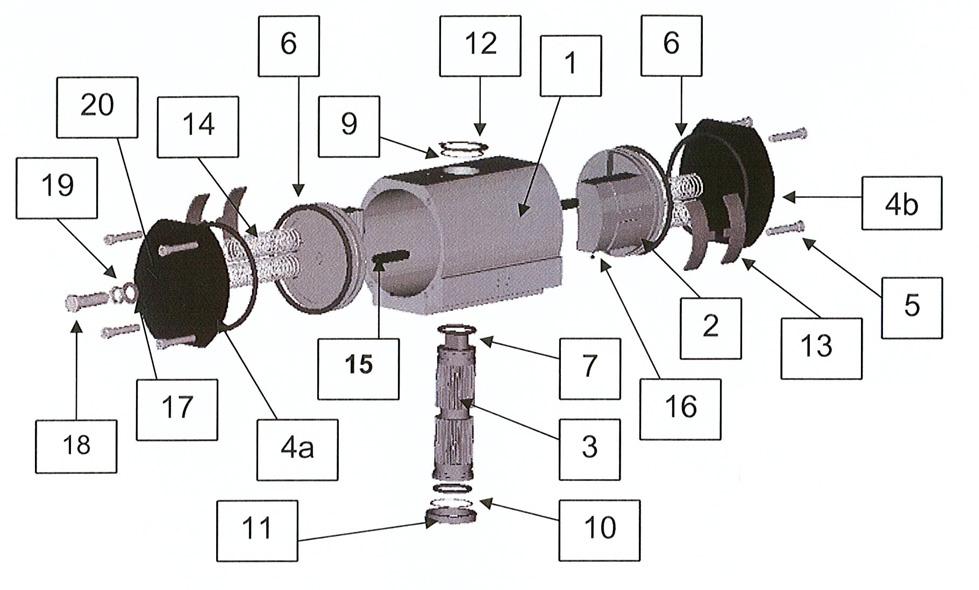

4 Material Nr. Antal detalj Material 1 1 Cylinder Aluminium SS Kolv Aluminium SS Axel Stål 4a 1 Gavel (med änd lägesjustering) 4b 1 Gavel (utan änd lägesjustering) Aluminium SS4250 Aluminium SS Gavel bult Stål SS O-Ring kolv Nitrile 7 1 O-Ring Axel Nitrile 8 2 O-Ring Gavel Nitrile 9 2 Bricka övre Stål 10 2 Bricka nedre Nitrile 11 2 Lager POM 12 2 Låsring Nitrile 13 4 Glidsko Stål 14 4 Fjäder Poly HD HWU 15 2 Kil Stål 16 2 Gummikula Nitrile 17 1 Bricka Stål 18 1 Bult Stål SS Mutter Stål SS O-Ring Nitrile Mått Typ A B C D E F G H max J K L M N 2 F03 114,5 73,0 75,5 43, , M5 4 F04 133,0 91,0 87,5 47, , M5 8 F05 162,0 109,0 105,0 57,0 42 7,5 28, M6 12 F05 194,0 118,5 121,0 67,0 43 8,0 29, M6 12 F07 194,0 118,5 121,0 67,0 43 8,0 29, M8 20 F07 218,0 140,5 136,5 72,0 43 8,0 29, M8 35 F07 266,0 166,5 156,0 78,0 43 8,5 30, M8 35 F10 266,0 166,5 156,0 78,0 43 8,5 30, M10 55 F12 312,0 207,5 191,0 95, ,5 42, M12 70 F12 340,0 207,5 191,0 95, ,5 42, M F14 361,0 250,0 227,0 113, ,5 61, M F14 390,0 300,0 280,0 140, ,5 78, M16 4/5 Industriarmatur AB Kämpegatan 16, SE Göteborg, Sweden Tel: info@industriarmatur.se
