Användningsområde För tillfällig flödesmätning i applikationer där höga krav på noggrannhet ställs och där processen inte kan avbrytas.

Transkript

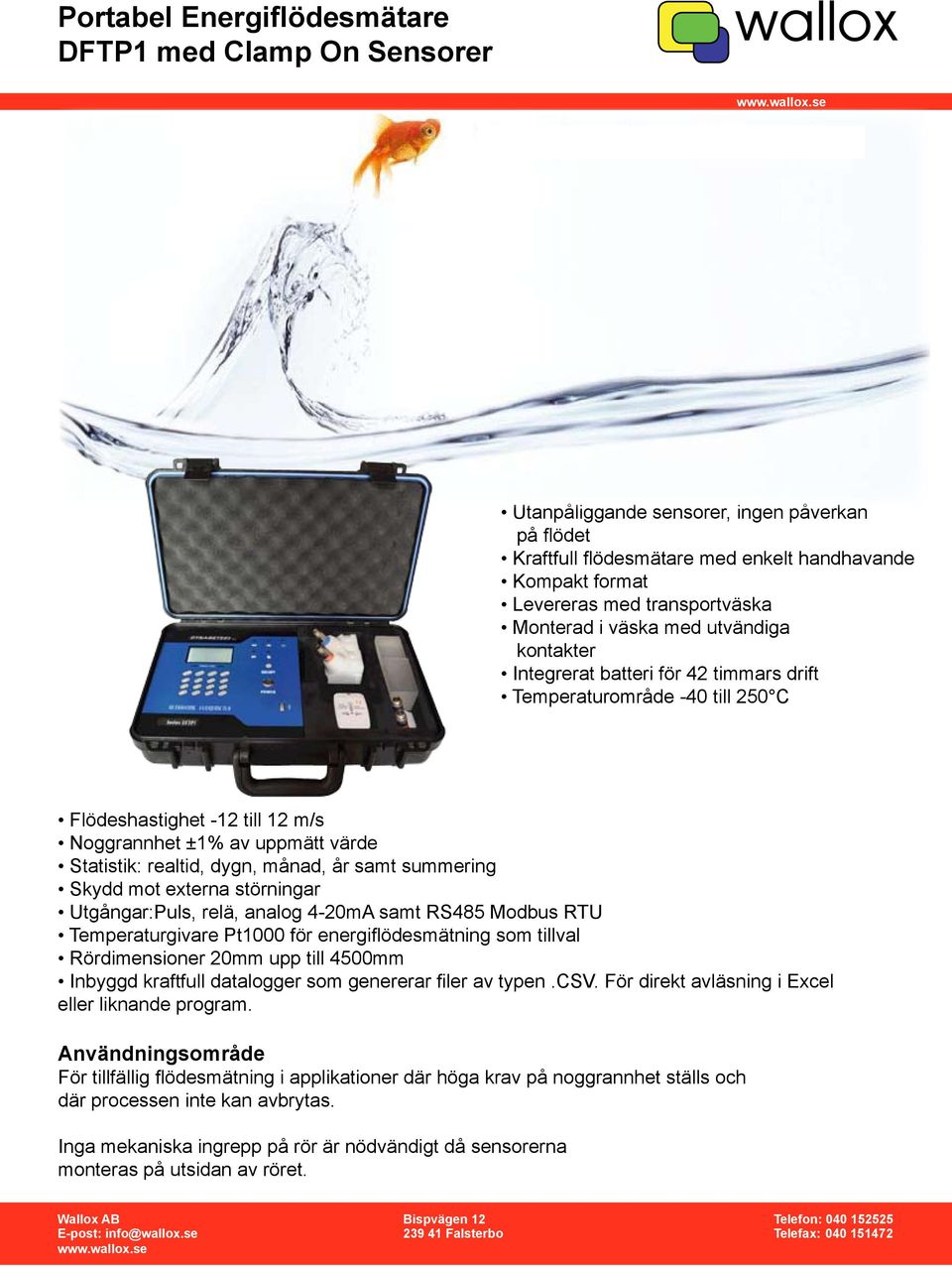

1 Utanpåliggande sensorer, ingen påverkan på flödet Kraftfull flödesmätare med enkelt handhavande Kompakt format Levereras med transportväska Monterad i väska med utvändiga kontakter Integrerat batteri för 42 timmars drift Temperaturområde -40 till 250 C Flödeshastighet -12 till 12 m/s Noggrannhet ±1% av uppmätt värde Statistik: realtid, dygn, månad, år samt summering Skydd mot externa störningar Utgångar:Puls, relä, analog 4-20mA samt RS485 Modbus RTU Temperaturgivare Pt1000 för energiflödesmätning som tillval Rördimensioner 20mm upp till 4500mm Inbyggd kraftfull datalogger som genererar filer av typen.csv. För direkt avläsning i Excel eller liknande program. Användningsområde För tillfällig flödesmätning i applikationer där höga krav på noggrannhet ställs och där processen inte kan avbrytas. Inga mekaniska ingrepp på rör är nödvändigt då sensorerna monteras på utsidan av röret. E-post: info@.se Falsterbo Telefax:

2 Applikationer: Vatten (varmvatten, kylvatten, sjövatten, avsaltat vatten) Diesel och eldningsolja För alla typer av rena vätskor och flytande gaser Alla typer av kemikalier Luftkonditionering Livsmedel Vattenverk och reningsverk Energiverk Hydrauliska anläggningar Läckageövervakning Teknisk information Flöde -12 till 12 m/s Noggrannhet ± 1.0% av uppmätt värde Repeterbarhet 0.2% Dimensioner rör 20mm till 4500mm Media Alla typer av rena vätskor och flytande gaser. Max 5 % partiklar och luft. Material rör Rostfritt stål, PVC, Koppar, Aluminium, Glasfiber och Gjutjärn mfl. Känslighet m/s Ingångar (option) 2*PT tråd för energiflödesmätning Utgångar Frekvensutgång Hz, Reläutgång samt analog utgång 4-20mA, 750Ω Utgångar option GPRS Kommunikation RS485 Modbus RTU (option) Matningsspänning VAC. Integrerat batteri för 42 timmars kontinuerlig drift Knappsats 16 knappar Display 16 tecken på 4 rader. Bakgrundsbelyst LCD Temperaturområde Elektronik -10 till +50 C, Givare -40 till +250 C Skyddsklass Givare IP65 Signalkabel 6 m som standard. Max. längd 300m Mätmetod W Mätmetod V Mätmetod Z E-post: info@.se Falsterbo Telefax:

3 Komponenter Sensorer: Centralenhet monterad i robust väska Typ K, DN20-50 Typ S, DN20-50 Typ M, DN Typ L, DN Upp till 250 C Sensorer för hög temperatur Ingår: Temperaturgivare Clamp On Temperaturgivare för inskruvning Robust väska Rostfria stålband Kontaktfett Elastiska remmar Tillbehör: Monteringsfixtur för sensorer storlek M DN Monteringsfixtur för sensorer storlek S DN20-50 Wallox AB Bispvägen12 Telefon: E-post: info@.se Falsterbo Telefax:

4 Anslutningar och indikeringar Anslutningar för sensorer, temperaturgivare samt laddare 230 VAC. Indikering flödesmätare igång Indikering lågt batteri Indikering laddning av batteri Indikering datalogger aktiverad Indikering för minne fullt för dataloggern Kopiering av log filer till USB minne Till/från knapp Anslutning för USB minne E-post: Falsterbo Telefax:

5 Flödesmätning på mindre än 5 minuter Gör så här! 1. Fyll i rördiameter i meny Rörets väggtjocklek i meny Rörets material i meny Vilken typ av beläggning (liner) i meny Vilken typ av vätska i meny Storlek på sensorer: S, M eller L i meny Mätmetod: W, V eller Z i meny 24. Standard är metod V. Mätmetod W Mätmetod V Mätmetod Z 8. Montera sensorerna med rekommenderat avstånd som visas i meny 25. Klart! Meny 01 E-post: info@.se Falsterbo Telefax:

6 Integrerad kraftfull Datalogger Aktivera den inbyggda loggern i meny 50, definera därefter loggningsintervallet i meny 51. M50 Logger Options ON M51 Logger Setup Start **:**:** Intervl 00:00:05 Go On **:**:** Dataloggern genererar log filer i textformat. Log filerna öppnas mycket enkelt i Excel eller likande program. Anslut ett standard USB minne till flödesmätaren, tryck på knappen USB COPY. E-post: info@.se Falsterbo Telefax:
