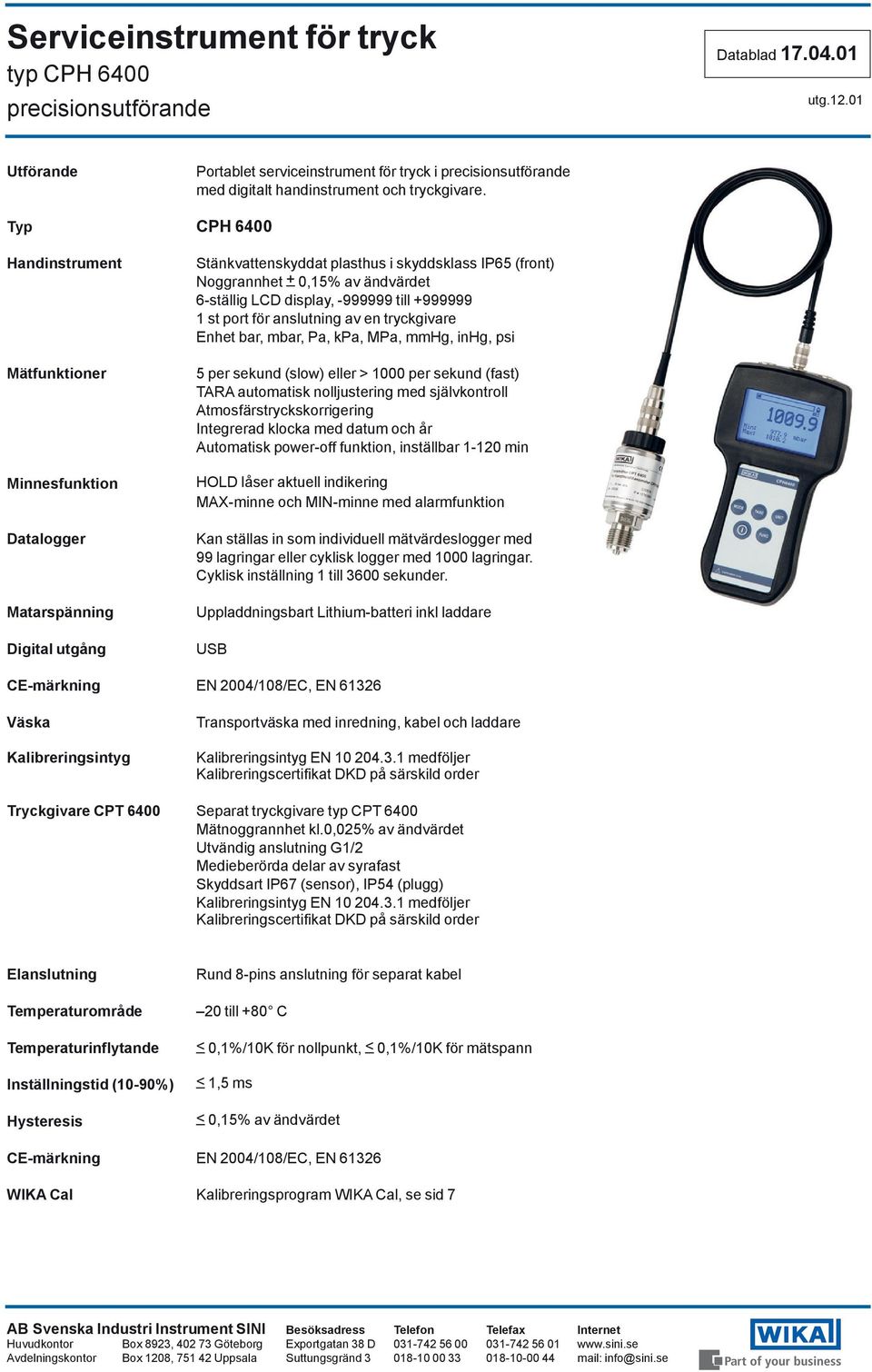

1 Utförande Portablet serviceinstrument för tryck i med digitalt handinstrument och tryckgivare. Typ CPH 6400 Handinstrument Mätfunktioner Minnesfunktion Datalogger Matarspänning Digital utgång Stänkvattenskyddat plasthus i skyddsklass IP65 (front) Noggrannhet + 0,15% av ändvärdet 6-ställig LCD display, till st port för anslutning av en tryckgivare Enhet bar, mbar, Pa, kpa, MPa, mmhg, inhg, psi 5 per sekund (slow) eller > 1000 per sekund (fast) TARA automatisk nolljustering med självkontroll Atmosfärstryckskorrigering Integrerad klocka med datum och år Automatisk power-off funktion, inställbar min HOLD låser aktuell indikering MAX-minne och MIN-minne med alarmfunktion Kan ställas in som individuell mätvärdeslogger med 99 lagringar eller cyklisk logger med 1000 lagringar. Cyklisk inställning 1 till 3600 sekunder. Uppladdningsbart Lithium-batteri inkl laddare USB CE-märkning EN 2004/108/EC, EN Väska Kalibreringsintyg Transportväska med inredning, kabel och laddare Kalibreringsintyg EN medföljer Kalibreringscertifikat DKD på särskild order Tryckgivare CPT 6400 Separat tryckgivare typ CPT 6400 Mätnoggrannhet kl.0,025% av ändvärdet Utvändig anslutning G1/2 Medieberörda delar av syrafast Skyddsart IP67 (sensor), IP54 (plugg) Kalibreringsintyg EN medföljer Kalibreringscertifikat DKD på särskild order Elanslutning Temperaturområde Temperaturinflytande Inställningstid (10-90%) Hysteresis Rund 8-pins anslutning för separat kabel 20 till +80 C < 0,1%/10K för nollpunkt, < 0,1%/10K för mätspann < 1,5 ms < 0,15% av ändvärdet CE-märkning EN 2004/108/EC, EN WIKA Cal Kalibreringsprogram WIKA Cal, se sid 7

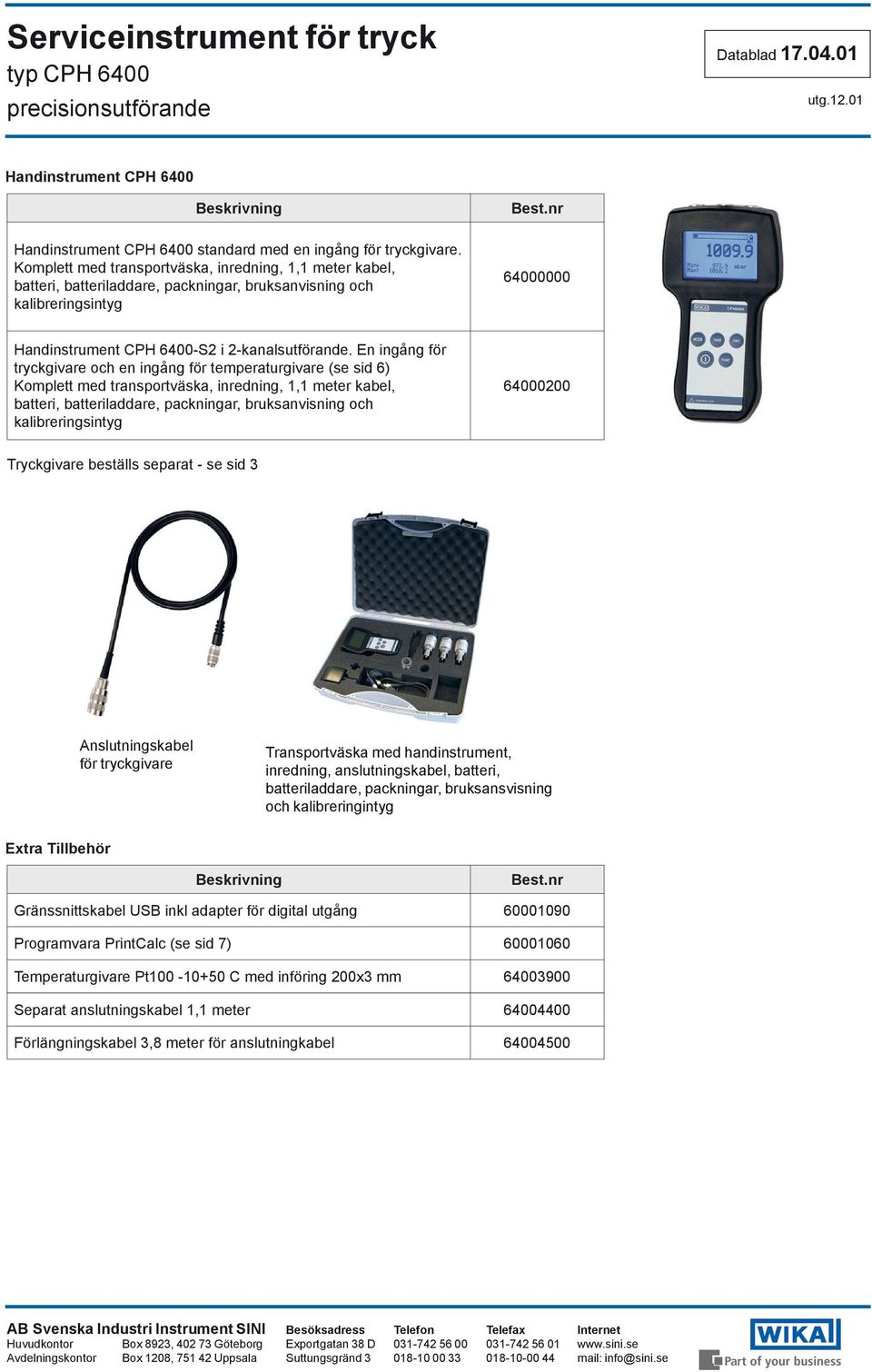

2 Handinstrument CPH 6400 Beskrivning Handinstrument CPH 6400 standard med en ingång för tryckgivare. Komplett med transportväska, inredning, 1,1 meter kabel, batteri, batteriladdare, packningar, bruksanvisning och kalibreringsintyg Best.nr Handinstrument CPH 6400-S2 i 2-kanalsutförande. En ingång för tryckgivare och en ingång för temperaturgivare (se sid 6) Komplett med transportväska, inredning, 1,1 meter kabel, batteri, batteriladdare, packningar, bruksanvisning och kalibreringsintyg Tryckgivare beställs separat - se sid 3 Anslutningskabel för tryckgivare Transportväska med handinstrument, inredning, anslutningskabel, batteri, batteriladdare, packningar, bruksansvisning och kalibreringintyg Extra Tillbehör Beskrivning Best.nr Gränssnittskabel USB inkl adapter för digital utgång Programvara PrintCalc (se sid 7) Temperaturgivare Pt C med införing 200x3 mm Separat anslutningskabel 1,1 meter Förlängningskabel 3,8 meter för anslutningkabel

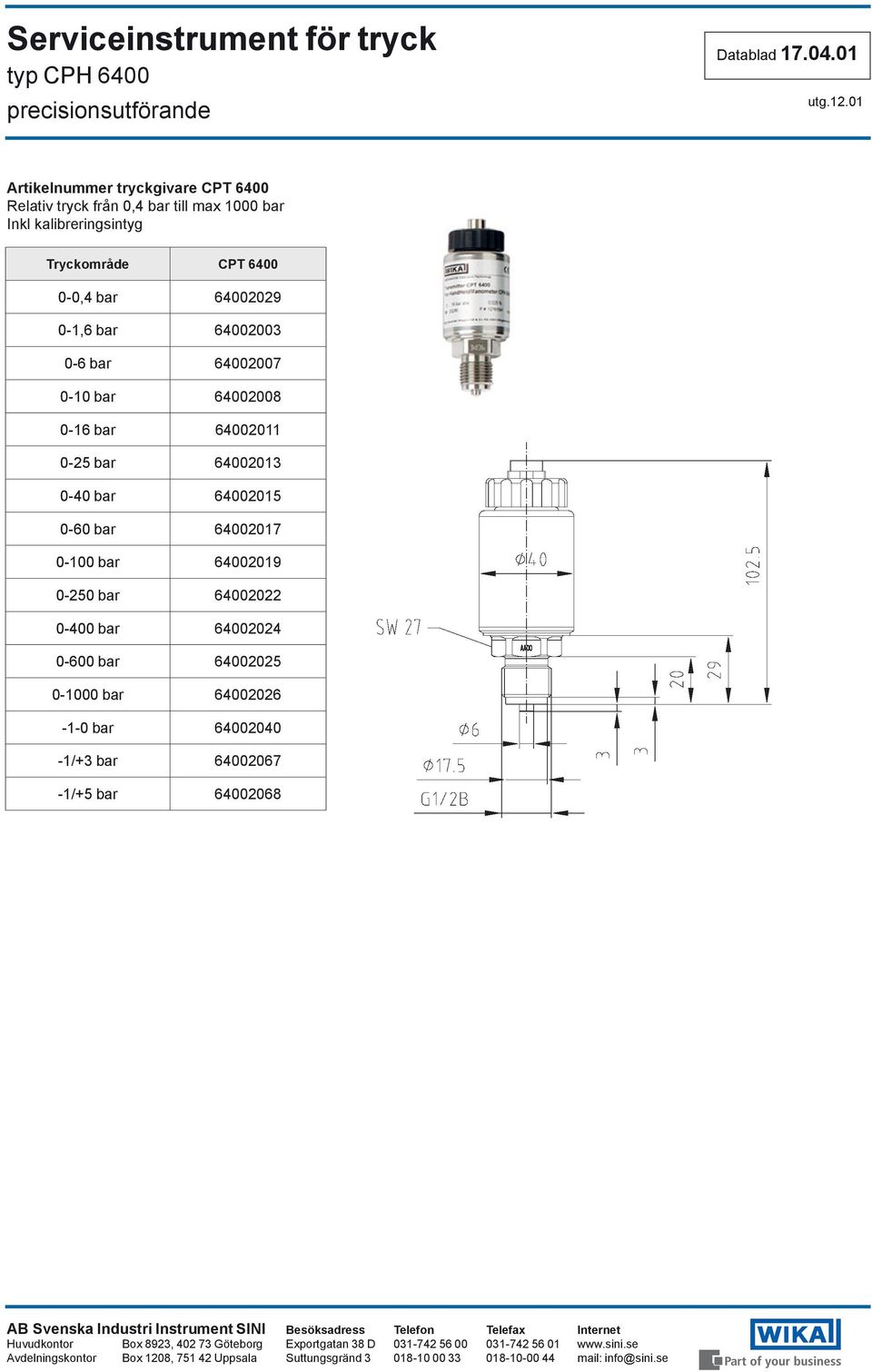

3 Artikelnummer tryckgivare CPT 6400 Relativ tryck från 0,4 bar till max 1000 bar Inkl kalibreringsintyg Tryckområde CPT ,4 bar ,6 bar bar bar bar bar bar bar bar bar bar bar bar bar /+3 bar /+5 bar

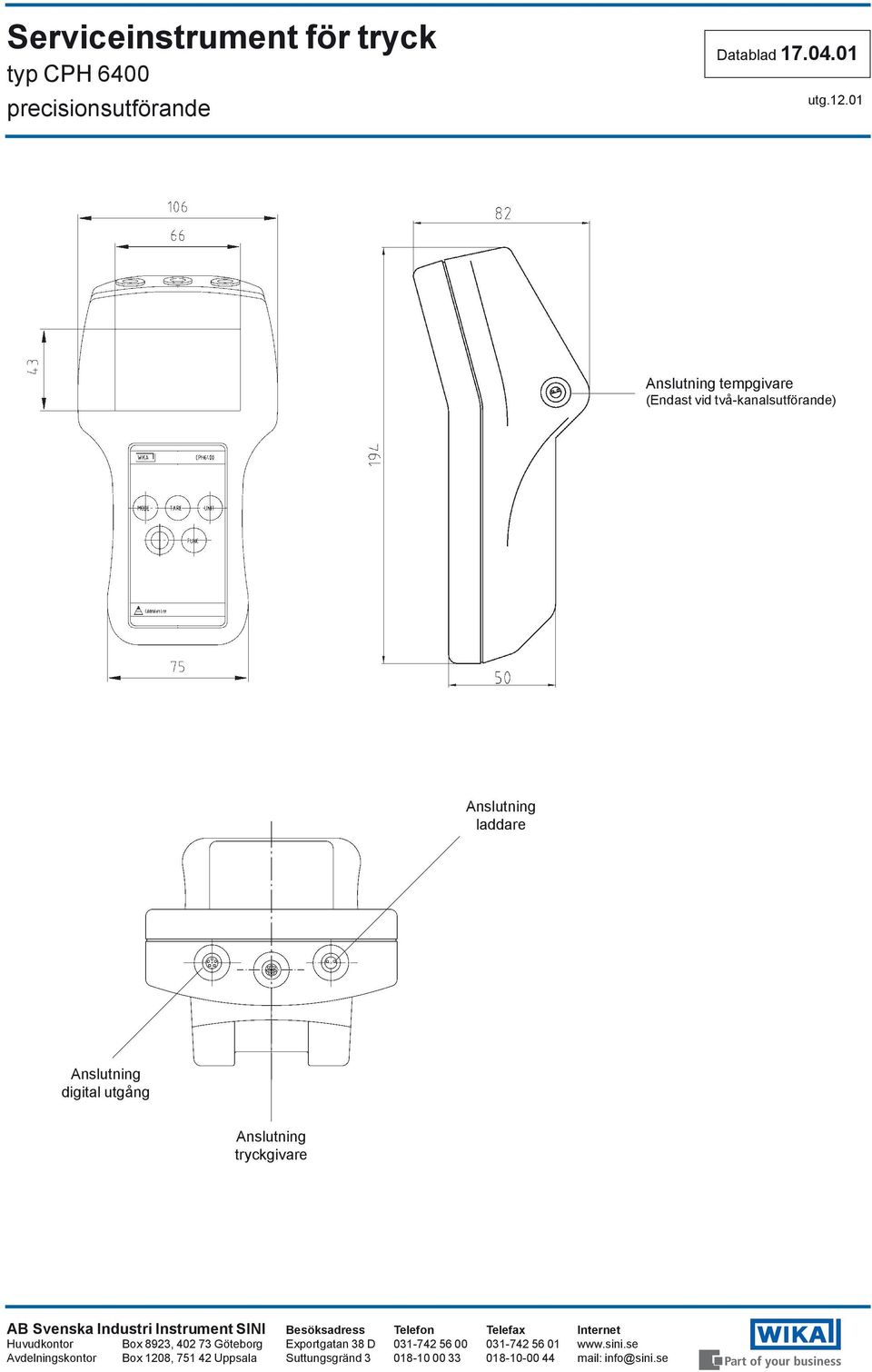

4 Anslutning tempgivare (Endast vid två-kanalsutförande) Anslutning laddare Anslutning digital utgång Anslutning tryckgivare

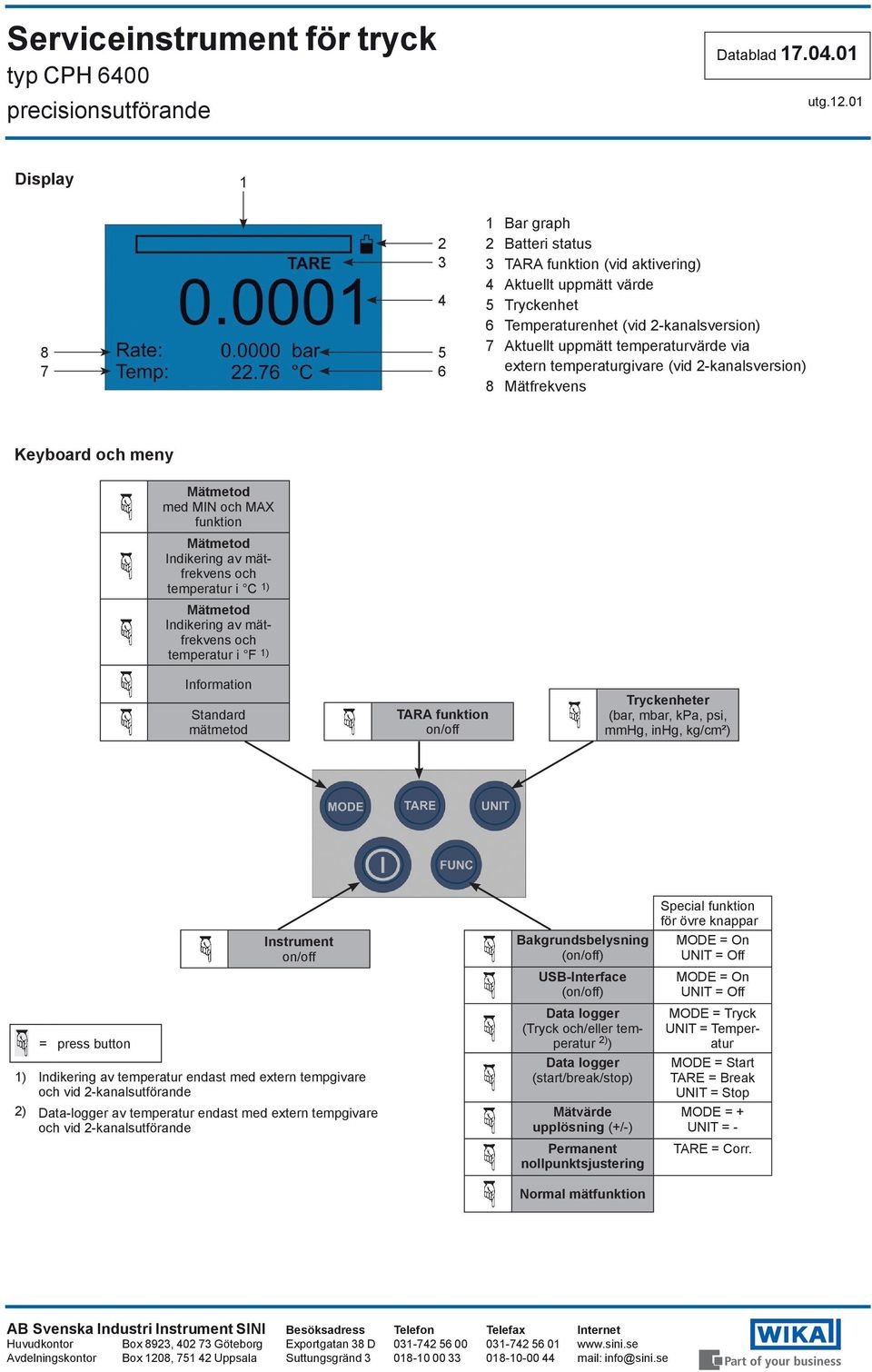

5 Display Bar graph 2 Batteri status 3 TARA funktion (vid aktivering) 4 Aktuellt uppmätt värde 5 Tryckenhet 6 Temperaturenhet (vid 2-kanalsversion) 7 Aktuellt uppmätt temperaturvärde via extern temperaturgivare (vid 2-kanalsversion) 8 Mätfrekvens Keyboard och meny Mätmetod med MIN och MAX funktion Mätmetod Indikering av mätfrekvens och temperatur i C 1) Mätmetod Indikering av mätfrekvens och temperatur i F 1) Information Standard mätmetod TARA funktion on/off Tryckenheter (bar, mbar, kpa, psi, mmhg, inhg, kg/cm²) = press button Instrument on/off 1) Indikering av temperatur endast med extern tempgivare och vid 2-kanalsutförande 2) Data-logger av temperatur endast med extern tempgivare och vid 2-kanalsutförande Bakgrundsbelysning (on/off) USB-Interface (on/off) Data logger (Tryck och/eller temperatur 2) ) Data logger (start/break/stop) Mätvärde upplösning (+/-) Permanent nollpunktsjustering Normal mätfunktion Special funktion för övre knappar MODE = On UNIT = Off MODE = On UNIT = Off MODE = Tryck UNIT = Temperatur MODE = Start TARE = Break UNIT = Stop MODE = + UNIT = - TARE = Corr.

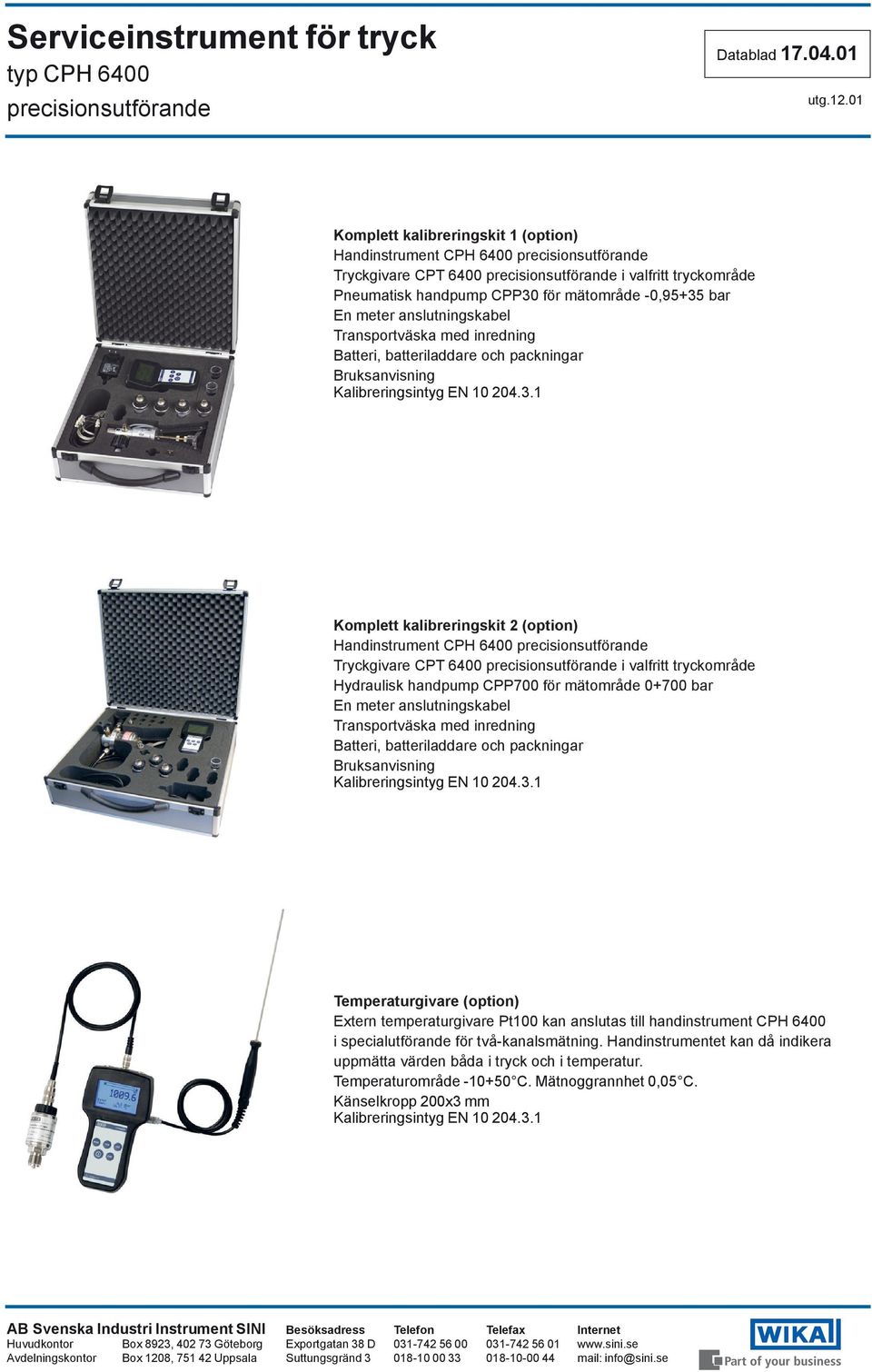

6 Komplett kalibreringskit 1 (option) Handinstrument CPH 6400 Tryckgivare CPT 6400 i valfritt tryckområde Pneumatisk handpump CPP30 för mätområde -0,95+35 bar En meter anslutningskabel Transportväska med inredning Batteri, batteriladdare och packningar Bruksanvisning Kalibreringsintyg EN Komplett kalibreringskit 2 (option) Handinstrument CPH 6400 Tryckgivare CPT 6400 i valfritt tryckområde Hydraulisk handpump CPP700 för mätområde bar En meter anslutningskabel Transportväska med inredning Batteri, batteriladdare och packningar Bruksanvisning Kalibreringsintyg EN Temperaturgivare (option) Extern temperaturgivare Pt100 kan anslutas till handinstrument CPH 6400 i specialutförande för två-kanalsmätning. Handinstrumentet kan då indikera uppmätta värden båda i tryck och i temperatur. Temperaturområde C. Mätnoggrannhet 0,05 C. Känselkropp 200x3 mm Kalibreringsintyg EN

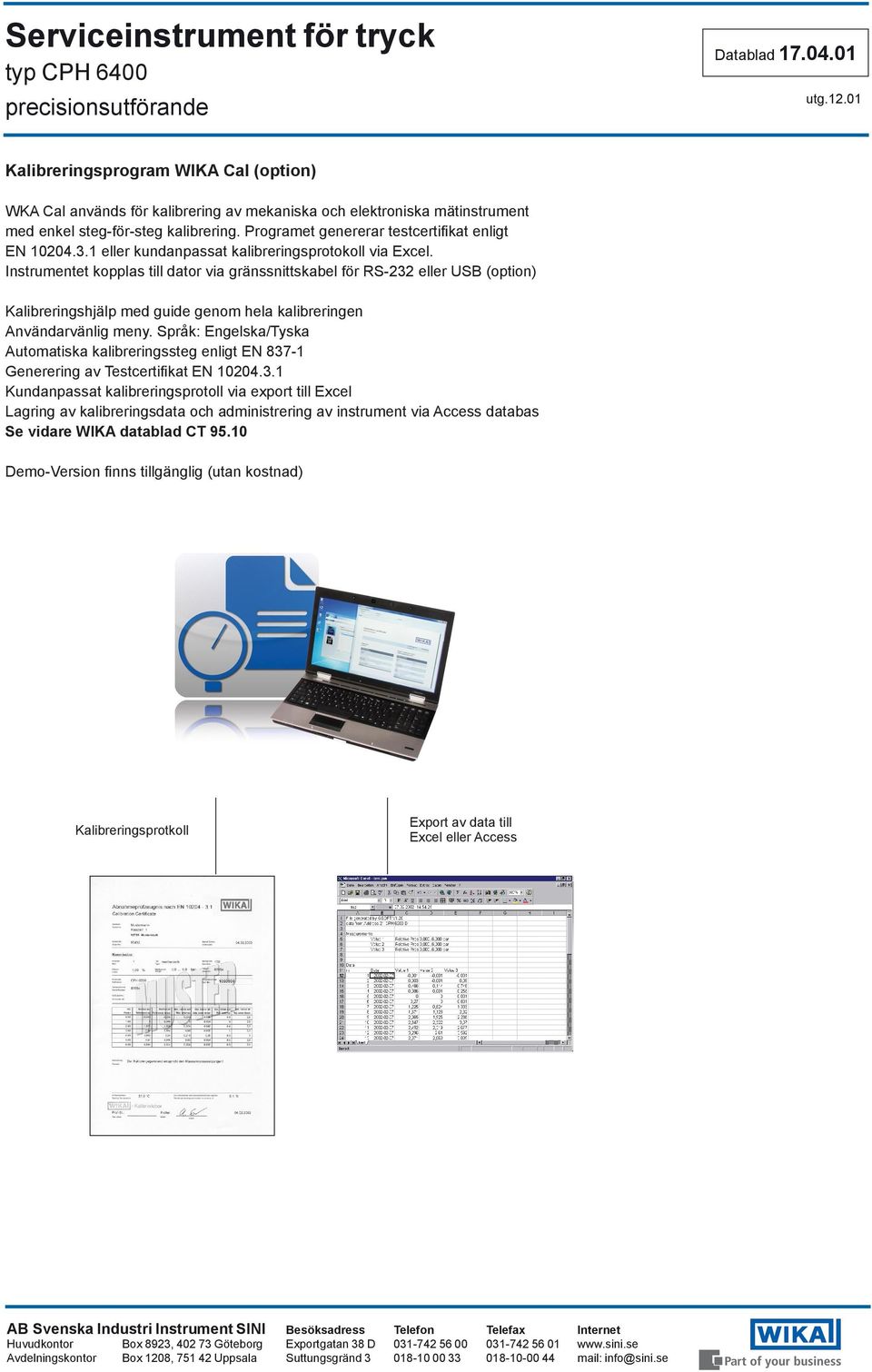

7 Kalibreringsprogram WIKA Cal (option) WKA Cal används för kalibrering av mekaniska och elektroniska mätinstrument med enkel steg-för-steg kalibrering. Programet genererar testcertifikat enligt EN eller kundanpassat kalibreringsprotokoll via Excel. Instrumentet kopplas till dator via gränssnittskabel för RS-232 eller USB (option) Kalibreringshjälp med guide genom hela kalibreringen Användarvänlig meny. Språk: Engelska/Tyska Automatiska kalibreringssteg enligt EN Generering av Testcertifikat EN Kundanpassat kalibreringsprotoll via export till Excel Lagring av kalibreringsdata och administrering av instrument via Access databas Se vidare WIKA datablad CT Demo-Version finns tillgänglig (utan kostnad) Kalibreringsprotkoll Export av data till Excel eller Access
