1 FULL KOLL. på mätdatan överallt Mäter Övervakar Larmar Dokumenterar Trådlöst hela vägen. Från givare till basstation till molnet till mobil eller dator

2 Celsicom - systemet Trådlösa radiogivare för t.ex. temperatur och fukt Basstation Celsicom Connect Nätverk Mobilt nätverk Trådbundna givare för temperatur Konceptet Celsicom Connect Grunden i systemet är basstationen Celsicom Connect, som tar emot signaler från både trådlösa och trådbundna givare. Dessa kan mäta bl.a. temperatur och luftfuktighet. Upp till 16 radiogivare kan anslutas på avstånd upp till 200 m. Dessutom går det att ansluta upp till 50 trådbundna temperaturgivare via ett bus-system (1-wire). Celsicom-systemets stora flexibilitet gör att det kan användas i många olika branscher och sammanhang. T.ex övervakning med historikdiagram av olika lokaler och värmesystem. Dessutom är systemet perfekt för kontroll av alla viktiga temperaturer i livsmedelsbranschen som kyloch frysrum, produktionslokaler m.m. Alla insamlade mätdata skickas krypterat till vår säkra datalagringsserver via en nätverkskabel mellan Celsicom Connect och din bredbandsrouter. Finns ingen bredbandsuppkoppling tillgänglig där man behöver placera basstationen Celsicom Connect så går det bra att ansluta det certifierade USB-modemet för mobildata istället. Genom att logga till in till vår server via din webbläsare, din mobil eller dator så kan du följa alla mätdata. Denna uppdateras varannan minut och är tillgänglig var du än befinner dig i världen. Ställ även in om du vill få larm i form av SMS eller E-post när dina inställda värden överskrids. Du får då direkt information om något är på väg att hända och kan direkt sätta in åtgärder innan det är för sent. 2

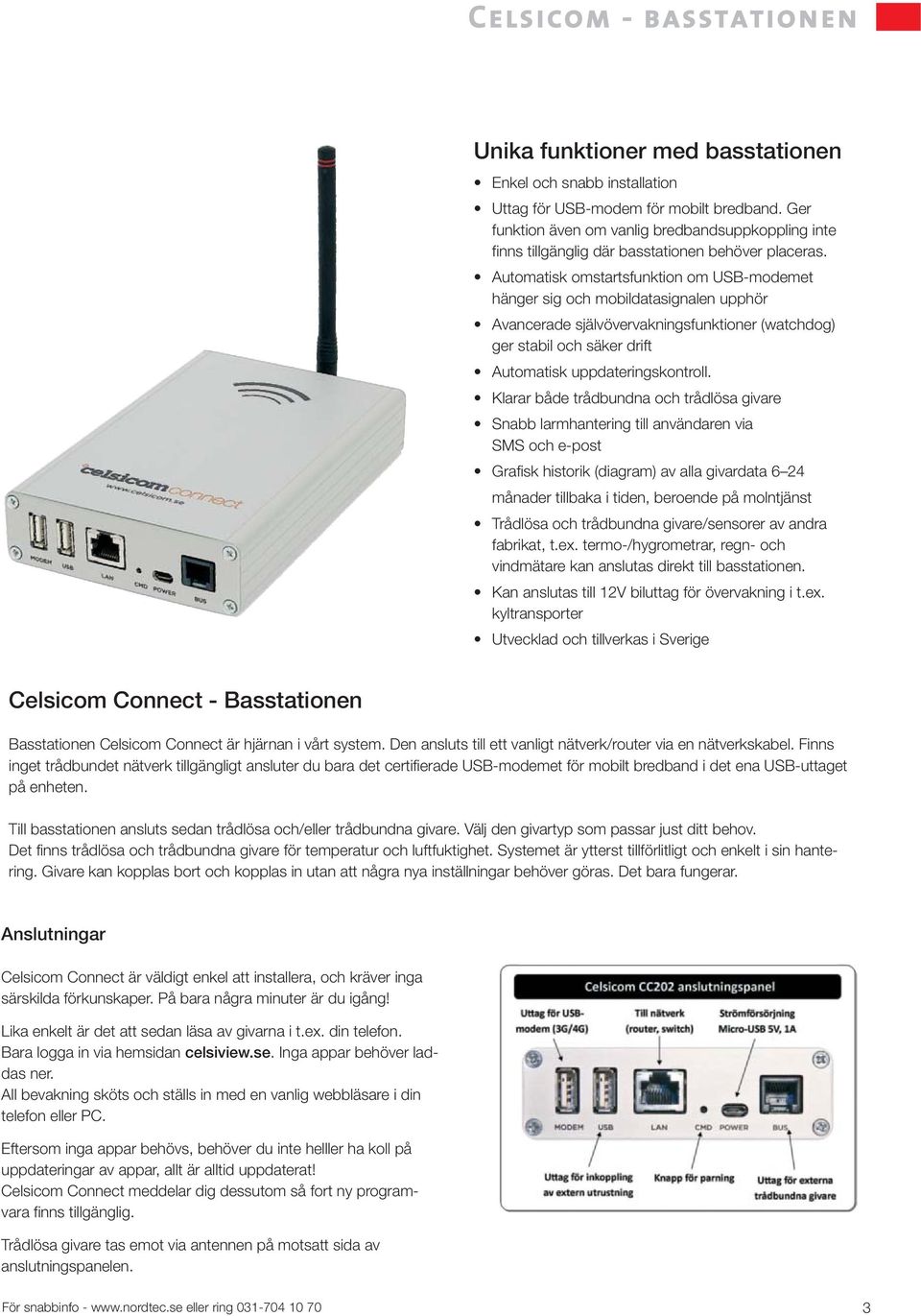

3 Celsicom - basstationen Unika funktioner med basstationen Enkel och snabb installation Uttag för USB-modem för mobilt bredband. Ger funktion även om vanlig bredbandsuppkoppling inte finns tillgänglig där basstationen behöver placeras. Automatisk omstartsfunktion om USB-modemet hänger sig och mobildatasignalen upphör Avancerade självövervakningsfunktioner (watchdog) ger stabil och säker drift Automatisk uppdateringskontroll. Klarar både trådbundna och trådlösa givare Snabb larmhantering till användaren via SMS och e-post Grafisk historik (diagram) av alla givardata 6 24 månader tillbaka i tiden, beroende på molntjänst Trådlösa och trådbundna givare/sensorer av andra fabrikat, t.ex. termo-/hygrometrar, regn- och vindmätare kan anslutas direkt till basstationen. Kan anslutas till 12V biluttag för övervakning i t.ex. kyltransporter Utvecklad och tillverkas i Sverige Celsicom Connect - Basstationen Basstationen Celsicom Connect är hjärnan i vårt system. Den ansluts till ett vanligt nätverk/router via en nätverkskabel. Finns inget trådbundet nätverk tillgängligt ansluter du bara det certifierade USB-modemet för mobilt bredband i det ena USB-uttaget på enheten. Till basstationen ansluts sedan trådlösa och/eller trådbundna givare. Välj den givartyp som passar just ditt behov. Det finns trådlösa och trådbundna givare för temperatur och luftfuktighet. Systemet är ytterst tillförlitligt och enkelt i sin hantering. Givare kan kopplas bort och kopplas in utan att några nya inställningar behöver göras. Det bara fungerar. Anslutningar Celsicom Connect är väldigt enkel att installera, och kräver inga särskilda förkunskaper. På bara några minuter är du igång! Lika enkelt är det att sedan läsa av givarna i t.ex. din telefon. Bara logga in via hemsidan celsiview.se. Inga appar behöver laddas ner. All bevakning sköts och ställs in med en vanlig webbläsare i din telefon eller PC. Eftersom inga appar behövs, behöver du inte helller ha koll på uppdateringar av appar, allt är alltid uppdaterat! Celsicom Connect meddelar dig dessutom så fort ny programvara finns tillgänglig. Trådlösa givare tas emot via antennen på motsatt sida av anslutningspanelen. 3

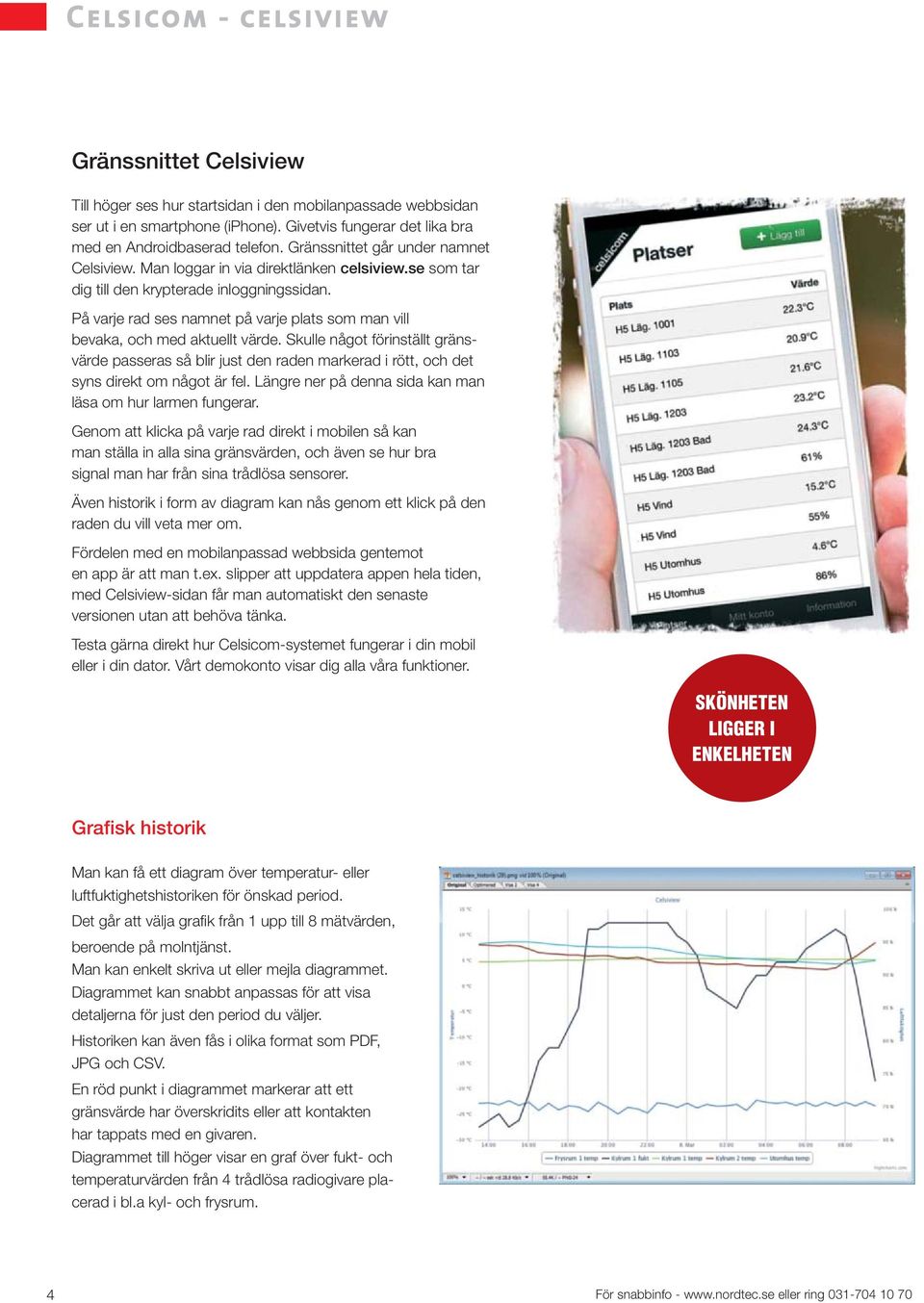

4 Celsicom - celsiview Gränssnittet Celsiview Till höger ses hur startsidan i den mobilanpassade webbsidan ser ut i en smartphone (iphone). Givetvis fungerar det lika bra med en Androidbaserad telefon. Gränssnittet går under namnet Celsiview. Man loggar in via direktlänken celsiview.se som tar dig till den krypterade inloggningssidan. På varje rad ses namnet på varje plats som man vill bevaka, och med aktuellt värde. Skulle något förinställt gränsvärde passeras så blir just den raden markerad i rött, och det syns direkt om något är fel. Längre ner på denna sida kan man läsa om hur larmen fungerar. Genom att klicka på varje rad direkt i mobilen så kan man ställa in alla sina gränsvärden, och även se hur bra signal man har från sina trådlösa sensorer. Även historik i form av diagram kan nås genom ett klick på den raden du vill veta mer om. Fördelen med en mobilanpassad webbsida gentemot en app är att man t.ex. slipper att uppdatera appen hela tiden, med Celsiview-sidan får man automatiskt den senaste versionen utan att behöva tänka. Testa gärna direkt hur Celsicom-systemet fungerar i din mobil eller i din dator. Vårt demokonto visar dig alla våra funktioner. SKÖNHETEN LIGGER I ENKELHETEN Grafisk historik Man kan få ett diagram över temperatur- eller luftfuktighetshistoriken för önskad period. Det går att välja grafik från 1 upp till 8 mätvärden, beroende på molntjänst. Man kan enkelt skriva ut eller mejla diagrammet. Diagrammet kan snabbt anpassas för att visa detaljerna för just den period du väljer. Historiken kan även fås i olika format som PDF, JPG och CSV. En röd punkt i diagrammet markerar att ett gränsvärde har överskridits eller att kontakten har tappats med en givaren. Diagrammet till höger visar en graf över fukt- och temperaturvärden från 4 trådlösa radiogivare placerad i bl.a kyl- och frysrum. 4

5 Celsicom - celsiview Larm Bilden till höger visar huvudsidan med dess anslutna och namngivna givare med respektive mätvärde. Den rödmarkerade raden indikerar larm, att ett gränsvärde har överskridits. Bilden nedan visar sedan hur det ser ut när man klickat på raden "Frysrum 1 temp" och kommer till detaljsidan för just denna givare. Längst ner till höger visas det mejl som skickats till användaren med all nödvändig information om tidpunkt för larm etc. FULL KOLL. I molntjänsterna Premium och Professional kan alla kopplade givare oavsett typ ställas in med valfritt gränsvärde för larm. Det går att ställa in både ett övre eller ett undre gränsvärde, allt efter behov. Behövs inget gränsvärde anges helt enkelt inget. Larm fås vid passerande av gränsväden. Om batteriet i den trådlösa sensorn är tomt eller om signalen från sensorn tappas av någon anledning skickas ett larm ut i samtliga moln tjänster. 5

6 Celsicom - givarna Trådlösa radiogivare för fukt och temperatur och trådbundna för temperatur Celsicom-programmet innehåller ett brett utbud av olika givartyper. De trådlösa radiogivarna för fukt och temperatur finns i varianterna - med och utan display, med intern eller extern sensor, med standardsensor för fukt eller den högprecisa Sensirion-sensorn. De trådbundna givarna för fukt och temperatur ansluts direkt till basstationen. Genom ett bus-system (1-wire kabel) kan upp till 50 givare anslutas via förgreningar. Bild Beskrivning Mätområden Noggrannhet Display Kanaler Artikelnr. Radiogivare temperatur / fukt Celsicom radiogivare med interna sensorer för C/%RH Celsicom radiogivare med interna sensorer för C/%RH (Sensirion-sensor) * Celsicom radiogivare med extern temperatursensor, 1m kabel C %RH C %RH ±1 C ±5%RH ±0,5 C ±3%RH med display utan display 8 kanaler kanaler C ±0,7 C med display 8 kanaler Kabelgivare temperatur / fukt Celsicom trådbunden tempgivare för direktanslutning till basstation, längd 1 m Celsicom trådbunden tempgivare för direktanslutning till basstation, längd 2 m Celsicom trådbunden tempgivare för direktanslutning till basstation, längd 3 m Celsicom trådbunden fukt/tempgivare för direkt - anslutning till basstatoin, med externa sensorer för C/%RH (Sensirion-sensor), längd 2 m C ±0,5 C - max 50 givare i nätverk C ±0,5 C - max 50 givare i nätverk C ±0,5 C - max 50 givare i nätverk C %RH ±0,4 C ±3%RH * Leveransklar senast hösten

7 Celsicom - tillbehör Beskrivning Artikelnr. Celsicom - Molntjänst Basic 12 månader Celsicom - Molntjänst Premium 12 månader Celsicom - Molntjänst Professional 12 månader Celsicom - Molntjänst Basic Mobil 12 månader Celsicom - Molntjänst Premium Mobil 12 månader Celsicom - Molntjänst Professional Mobil 12 månader Celsicom - Extra mobiluppkoppling 12 månader Celsicom skärmad nätverkskabel 2m, svart Celsicom AC-adapter 5V/1A Micro-USB med 1,8 m kabel Celsicom - Väggfäste CC Celsicom Basstation, 2 USB, 1-wire Celsicom USB-modem Tele2 * Celsicom batterier, alkaliska,, AAA, 2-pack Celsicom 1-wire kabel RJ11 hane-hane 2m standard Celsicom 1-wire kabel RJ11 hane-hane 5m standard Celsicom 1-wire kabel RJ11 hane-hane 10m standard Celsicom 1-wire kabel RJ11 hane-hane 20m standard Celsicom 1-wire kabel RJ11 hane-hane 30m standard Celsicom 1-wire kabel RJ11 hane-hane 40m standard Celsicom 1-wire kabel RJ11 hane-hane 50m standard Celsicom 1-wire förgrening 1 till Celsicom 1-wire förgrening 1 till Celsicom 1-wire skarvkontakt dubbelhona

8 Celsicom - mätset Rekommenderade Celsicom-mätset Vi har sammanställt ett antal mätset för att förenkla kommaigång-processen. Två av mätseten är anpassade för vanligt nätverk och två för nätverk och mobilt bredband. Mätseten kan sedan kompletteras med ytterligare tillbehör. Celsicomkonceptet kan naturligtvis även byggas upp helt efter egna önskemål. Celsicom - Grundset Ett komplett startmätset för vanligt nätverk att bygga vidare från. Innehåller: Celsicom basstation, väggfäste, nätaggregat, skärmad nätverkskabel Artikelnummer Celsicom - Grundset Mobil Ett komplett startmätset för nätverk eller mobilt bredband att bygga vidare från. Innehåller Celsicom basstation, väggfäste, nätaggregat, skärmad nätverkskabel samt certifierat USB-modem Artikelnummer Celsicom - Mätset 1 Ett komplett startmätset för nätverk inklusive radiogivare. Innehåller: Celsicom basstation, väggfäste, nätaggregat, skärmad nätverkskabel, 3 radiogivare för fukt och temperatur med batterier Artikelnummer Celsicom - Mätset 1 Mobil Ett komplett startmätset för nätverk eller mobilt bredband inklusive radiogivare. Innehåller: Celsicom basstation, väggfäste, nätaggregat, skärmad nätverkskabel,certifierat USB-modem, 3 radiogivare för fukt och temperatur med batterier Artikelnummer Nordtec Instrument AB Box Göteborg Tel Hemsida:
