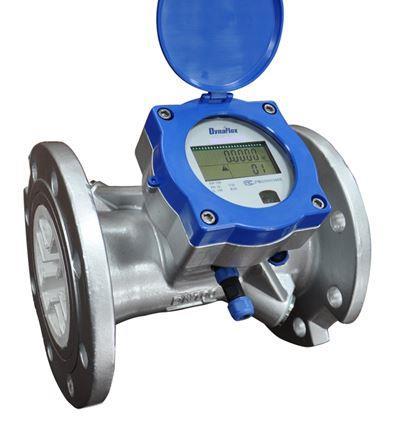

1 Ultrasonisk Flödesmätare 2Flow-FM ultrasoniska flödesmätare används vanligen i villor, flerfamiljshus, kommersiella fastigheter och industrier. Med modbus som standardkommunikation förenklar i många fall datainsamling och gör mätaren tillämpbar i många olika systemlösningar. Fördelar Modbus-kommunikation som standard o Mbus, puls, 4-20 ma finns som option Inbyggt I-batteri o Extern 24 VC som option Tydlig display med menyhantering atalagring 32 månader Inga rörliga delar Utmärkt noggrannhet, även vid låga flöden Enheten kalibrerad vid leverans Montage vertikalt eller horisontellt N20 N600 Teknisk information Storlek N Q2(Qp) (m³/h) N20-G 4 N25-G 6.3 N32-G 10 N40-G 16 N32 6,3 N40 10 N50 25 N65 40 N80 63 N N N N N N N N N Nxx-G avser modell med rörgänga med våra säljare vid beställning. 1(6)

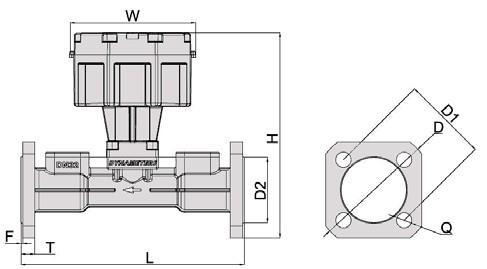

2 Funktion Värde Arbetsområde 0,1-50 C Omgivning -25 C till +55 C, Fuktighet 100 % Max tryck 16 bar N32-N bar N200-N400 6 bar N500-N600 Noggrannhet ISO 4064 rev.2005 IP klass IP 68 Strömförsörjning Batteri 24VC option isplay Totalflöde, volymflöde, flödeshastighet, datum och tid, signalstyrka, felkoder och (batteristatus) atalagring Standard upp till 32 månader <0.01 MPa imensioner flänsat utförande Under 2014 kommer N20-N32 övergå till gängat utförande i mässing. Kontakta din säljare för mer information. N32-N50 Flänsad för mindre rördimensioner 2 T F Q W N N40 4 MPa N med våra säljare vid beställning. 2(6)

3 N80-N200 Kompakt utförande IN (EN1092-1) 2 T F Q W N N MPa N N MPa ANSI (B16.5) T Q N MPa N N ,5 N W 146 med våra säljare vid beställning. 3(6)

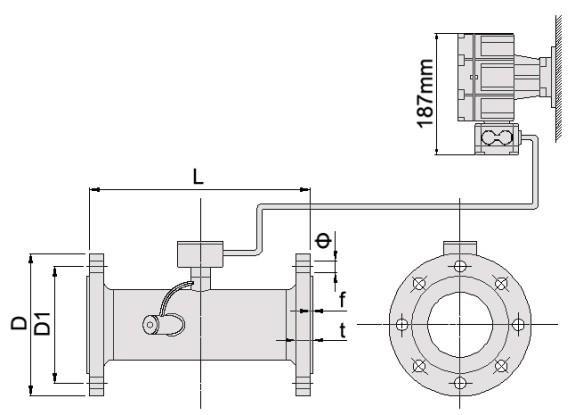

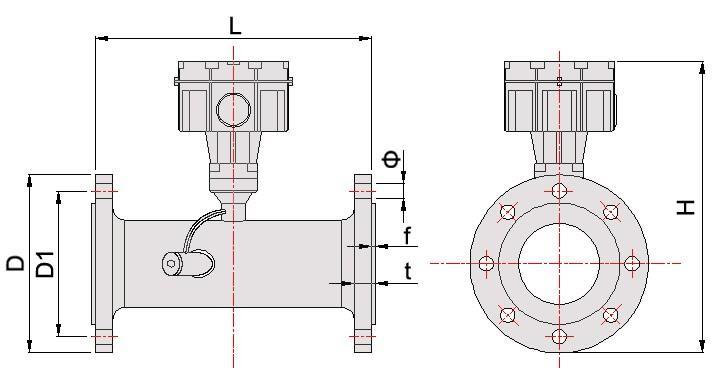

4 N250-N600 Normalt utförande N250 Komplett modell IN (EN1092-1) Kombinerad modell ( Φ n ) N MPa N t N N MPa N N250 ANSI (B16.5) ( Φ n ) t N N MPa N N N med våra säljare vid beställning. 4(6)

5 Kommunikation Gäller flänsade mätare Som standard levereras flödesmätarna med Modbus-RTU över RS-485. Parametrar: Adress 1 (1-247), baudrate 9600, paritet none, 8 databitar, 1 stoppbit. Registers Adress 0x0001 0x0002 0x0003 0x0004 0x0005 0x0006 0x0007 0x0008 0x0009 0x000A 0x000B 0x000C 0x000 0x000E 0x000F ata Positiv summaräknare Negativ summaräknare astighet Flöde rifttid Feltid Exempel 1 cell = 1 register 0x002B 0xC54 0x27B3 0x8C00 0xCEF 0x89AB 0x4567 0x0123 0x0010 riftstatus Notering Signerat 64 bit heltal, skala 10-9m 3. Exempel: => m 3 Signerat 64 bit heltal, skala 10-9 m 3. Signerat 32 bit heltal, skala 10-6 m/s. Exempel: m/s. Signerat 32 bit heltal, skala 10-5 m 3 /h. Exempel: m 3 /h. Signerat 32 bit heltal, enhet sekund. Exempel: s. Signerat 32 bit heltal, skala sekund. Exempel: s. Bit 0 (SB 0) indikerar driftstatus, 0 betyder inga fel. Bit 1 indikerar flödesriktning, 0 = positivt flöde, 1 = negativt flöde. 0x0011 Batterispänning 0x0024 Signerat 8 bit heltal, skala 0.1 V. Exempel: 3.6 V. 0x0012 0x0013 0x0014 0x0015 Positiv summaräknare Negativ summaräknare Signerat 32 bit heltal. Rördimension 50mm, skala 10-3 m 3. Rör>50mm, skala 10-1 m 3. Modbus: Funktionskod 0x03 (Read olding Registers), VC strömförsörjning. Andra alternativ för kommunikation: Puls och M-bus. med våra säljare vid beställning. 5(6)

6 Kommunikation Gäller gängade mätare Som standard levereras flödesmätarna med Modbus-RTU över RS-485. Parametrar: Adress 1 (1-247), baudrate 9600, paritet none, 8 databitar, 1 stoppbit. Register adress ängd Funktion Format Enhet 2 Flöde long /h 0x0001 0x Positiv summering long m 3 0x0003 0x (heltal) Positiv summering long m 0x0005 0x (decimaltal) Negativ summering long m 3 0x0007 0x (heltal) Negativ summering long m 0x0009 0x (decimaltal) Arbetstid long s 0x0011 0x Feltid long s 0x0013 0x Batteri long mv 0x0015 0x Felkod Int 2Flow AB med våra säljare vid beställning. 6(6)
