1 TLS AT100 Trådlös Inomhus temperaturmätare

All information i följande manual gäller vid publikationstillfället och kan utan förvarning ändras. Vi rekommenderar därför att ni innan installation försäkrar att ni har senaste utgåvan.

Dokumentet får inte kopieras i sin helhet eller delvis. Kontakt: TLS Energimätning AB Sankt Eriksgatan 117A 11343 Stockholm, Sweden info@tls.

2 All information i följande manual gäller vid publikationstillfället och kan utan förvarning ändras. Vi rekommenderar därför att ni innan installation försäkrar att ni har senaste utgåvan. Dokumentet kan innehålla felaktigheter och brister TLS Energimätning ansvarar inte för skador, skyldigheter eller förluster pga. användning av denna produkt. Dokumentet får inte kopieras i sin helhet eller delvis. Kontakt: TLS Energimätning AB Sankt Eriksgatan 117A Stockholm, Sweden info@tls.se Återvinning Kartongen till denna produkt är återvinningsbar och kan återvinnas. Denna produkt förutom batterier följer WEEE-direktivet om återvinning. När du kasserar din produkt, följ då de lokala regler om återvinning där du bor. Produkten och/eller batteriet får aldrig slängas eller eldas utan ska istället tas omhand enligt dina lokala regler om kemiskt avfall. SIDA 1 AV 8

3 Innehåll Inledning... 2 Beställning och köp... 2 Installation... 3 Placering... 3 Montage med tejp... 4 Montage med skruv... 4 Krypteringskoder och lösenord... 4 Installationsverktyg... 4 Användning... 5 Mobiltelefoner med Android x.xx eller senare... 5 Kommunikation... 5 Meddelande Format... 6 Tekniska specifikationer... 8 Säkerhet:... 8 Inledning AM100 är en trådlös inomhus sensor för mätning av inomhus temperatur. Sensorn mäter och skickar regelbundet temperaturen till en Wireless MBUS master som lagrar dessa. Enheten innehåller även en elektronisk plombering som indikerar om någon manipulerat enheten. Beställning och köp För att underlätta installationen rekommenderas att beställa enheterna med eller utan kryptering aktiverad för att undvika konfigurering vid installationen. Konfigureringen kan ändras med hjälp av ett installations hjälpmedel senare vid behov, Se avsnittet Installationsverktyg. Beställningskod: AT100-E AT100-NE Kryptering: JA Nej SIDA 2 AV 8

Installation Enheten kan monteras antingen med dubbelhäftande tejp eller med skruv. Dubbelhäftande tejp rekommenderas på ytskikt av: Vägg och takfärg Målade snickerier. Ostrukturerad Tapet.

För att verifiera att enheten fungerar korrekt kommer Lysdioden tändas med ett fast rött sken i 10 sekunder efter varje gång enheten öppnas.

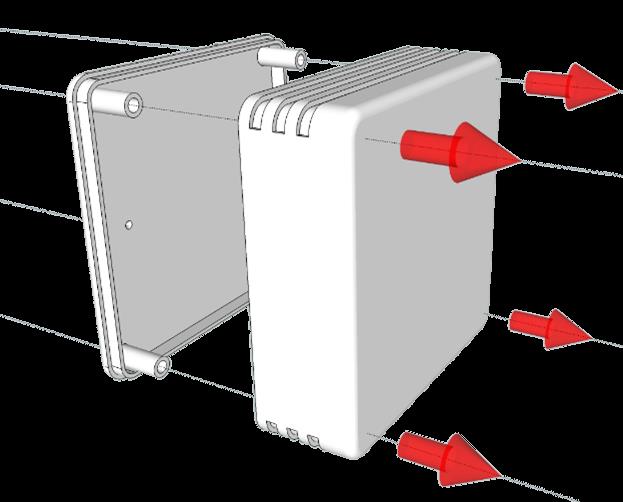

4 Installation Enheten kan monteras antingen med dubbelhäftande tejp eller med skruv. Dubbelhäftande tejp rekommenderas på ytskikt av: Vägg och takfärg Målade snickerier. Ostrukturerad Tapet. Dubbelhäftande tejp rekommenderas inte för ytskikt av: Grovt strukturerade ytor. Strukturerade tapeter Enheten aktiveras då enheten öppnas för första gången. För att verifiera att enheten fungerar korrekt kommer Lysdioden tändas med ett fast rött sken i 10 sekunder efter varje gång enheten öppnas. Placering För god temperatur återgivning bör AM100 placeras på en plats med jämn temperatur, undvik platser som kök, utanför badrum eller platser dit solen strålar. Enheten bör placeras på en innervägg 1meter horisontellt från närmaste element och på en höjd av minst 150cm. Figur 1 Isärmontering Figur 2 Enhets identifiering och serienummer SIDA 3 AV 8

5 Montage med tejp Viktigt! Enhetens baksida är försedd med mycket kraftig montagetejp, avlägsnande av enheten medför skador på väggens ytskikt. Observera dock att enheten kan bytas ut utan att medföra skada. Produkten är utrustad med industriell montage tejp på produktens baksida. För att montera enheten: 1. Bestäm enhetens placering. 2. Tvätta ytan med den medföljande tvättduken. 3. Avlägsna skyddsfilmen och tryck fast enheten mot väggen, pressa stadigt i 10 sekunder. 4. Dra av enhetens lock och kontrollera att lysdioden lyser fast rött under 10sekunder. (se Figur 1). Om tejpen släpper från väggen bör enheten skruvas fast, se Montage med skruv. 5. Notera enhetens serienummer och tryck tillbaka enheten i hållaren, notera upp markeringen på kretskortet. Montage med skruv Då enheten ska fästas på ytor ej lämpliga för montage tejp kan skruv användas för att fixera enheten. 1. Bestäm enhetens position och för-borra eventuella hål enligt montage mallen. 2. Bänd försiktigt av locket, avlägsna locket rakt ut. Lysdioden skall tändas i 10 sekunder. (se Figur 1). 3. I enhetens botten finns försvagade punkter där skruvar kan användas. 4. Notera enhetens serienummer och tryck tillbaka enheten i hållaren, notera upp markeringen på kretskortet. Krypteringskoder och lösenord Av säkerhetsskäl levereras alla krypterade AT100 med olika krypteringskoder, koderna levereras digitalt i en.csv fil för import till avläsningssytem. Installationsverktyg Enhetens inställningar kan ändras med hjälp av en Mobil App. Inställningarna utförs trådlöst genom att nudda enheten. För att ändra inställningar behövs ett installatörslösenord som lämnas ut till godkända installatörer. Med konfigurations verktyget kan följande parametrar ändras. Kryptering (på/av) Krypteringsnyckel Sändnings period Web-adress för NFC avläsning SIDA 4 AV 8

6 Verktyget kan också återställa enheten samt utföra ett självtest. Användning Mobiltelefoner med NFC (Near Field Communication) kan användas av användaren för att få information om nuvarande temperatur genom att tagga eller nudda enheten med baksidan av mobiltelefonen Mobiltelefoner med Android x.xx eller senare 1. Aktivera NFC under telefonens inställningar 2. Dra mobiltelefonens baksida sakta mot enheten, då antennerna linjerar kommer en länk öppnas med nuvarande temperatur. Kommunikation Enheten skickar regelbundet trådlösa meddelanden med aktuell temperatur med inställbart intervall. Meddelandena följer Wireless M-Bus standard EN i T1 Mode. Vid leverans sänder enheten meddelande var 6:e minut samt asynkrona meddelanden vid öppnande av enhetens lock (elektronisk plombering). Varje meddelande innehåller: Medel temperatur sedan föregående meddelande 1 Timme rullande Medel/Max/Min 24Timmars rullande Medel/Max/Min Enhetens Serienummer MBUS Unique identification number Batteristatus Elektronisk plombering SIDA 5 AV 8

7 Meddelande Format Nedanstående meddelande beskrivs okrypterat, grönt markerade fält krypteras om kryptering är aktiverad. För detaljerad information hänvisar vi till EN Byte: Värde(default) Beskrivning: 0 0xnn L-field 1 0x44 C-field 2-3 0x5193 Tillverkare TLS 4-7 0xnnnnnnnn MBUS Identification number 8 0x01 Protokollets versionsnummer 9 0x1B Produkttyp. Rumssensor xnnnn CRC 12 0x7A CI-field 13 0xnn Accessnummer (räknas upp för varje regelbunden sändning) 14 0x00 = Normal Status 0x04 = Låg batterinivå 0x03 = Plombering öppen x0000 = ej krypterad Kryperings inställningar 0x???? = krypterad x2f2f Idle filler(krypterings verifikation) 19 0x02 DIF: Nuvarande temperatur 20 0x65 VIF: signed 16bit, 2decimaler xnnnn Nuvarande temperatur med 2decimaler, vid fel sätts x42 / 0x72 DIF: 1timmes rullande medelvärde, lagringsnummer 1. 0x42 = Tillförlitligt 0x72 = Ej tillförlitligt 24 0x65 VIF: signed 16bit, 2decimaler xnnnn 1 Timme rullande medeltemperatur med 2decimaler, vid fel sätts x82 / 0xb2 DIF: 24timmars rullande medelvärde, lagringsnummer 1. 0x82 = Tillförlitligt 0xb2 = Ej tillförlitligt 28 0x01 DIFE SIDA 6 AV 8

8 29 0x65 VIF: signed 16bit, 2decimaler xnnnn 24 Timmars rullande medeltemperatur med 2decimaler, vid fel sätts x22 DIF: 1 Timme rullande min 33 0x65 VIF: signed 16bit, 2decimaler xnnnn 1 Timme rullande Mintemperatur med 2decimaler, vid fel sätts x12 DIF: 1 Timme rullande max 37 0x65 VIF: signed 16bit, 2decimaler xnnnn 1 Timme rullande Maxtemperatur med 2decimaler, vid fel sätts x52 DIF: 24 Timmars rullande min, lagringsnummer x65 VIF: signed 16bit, 2decimaler xnnnn 24 Timmars rullande Mintemperatur med 2decimaler, vid fel sätts x62 DIF: 24 Timmars rullande max, lagringsnummer x65 VIF: signed 16bit, 2decimaler xnnnn 24 Timmars rullande Maxtemperatur med 2decimaler, vid fel sätts x01 DIF 49 0x7F VIF: 8bit signed integer 50 0xnn Antal öppningar av plomberingen, vid öppning kommer siffran räknas upp. 51 0x42 DIF 52 0x7F VIF: 16bit signed integer xnnnn Manufacturer specific 55 0x84 DIF 56 0x01 DIFE 57 0x7F VIF, 32 signed integer xnnnnnnnn Hårdvarans serienummer. 62 0xC2 DIF 63 0x01 DIFE SIDA 7 AV 8

9 64 0x7F VIF, 16 signed integer xnnnn Manufacturer specific 67 0x84 DIF 68 0x02 DIFE 56 0x7F VIF, 16 signed integer xnnnn Manufacturer specific Tekniska specifikationer Tillverkare TLS Energimätning AB Produktnamn AT100 Material ABS UL94-HB Skyddsklass IP20 Mått 71x71x27mm Vikt 50g Batteri typ Lithium (non rechargable) Batterilivslängd Upp till 12år Drift temperatur 0-55 C Förvarings temperatur C Temperatur noggrannhet 18-24*C ± 0,3 C Temperatur noggrannhet 0-55*C ±0,5 C M-Bus standard EN (T1 Mode) Sändareffekt 10mW Frekvens 868,95MHz Säkerhet: AM100 får endast installeras av kompetent installatör och alla säkerhetsföreskrifter måste tas i beaktande under installation och användande. Dokumentation om produktens installation och användande ska vidarebefordras till berörda personer. Batteriet får inte laddas och får endast ersättas av reparatörer godkända av TLS Energimätning. Installation eller användande ska inte påbörjas förens anvisning är uppfattad. Enhetens kretskort är känsligt för statisk elektricitet, vid installation skall kretskortet därför inte vidröras utan ESD armband eller liknande. Produktens märkning får inte avlägsnas ändras eller på annat vis göras oigenkännlig. SIDA 8 AV 8
