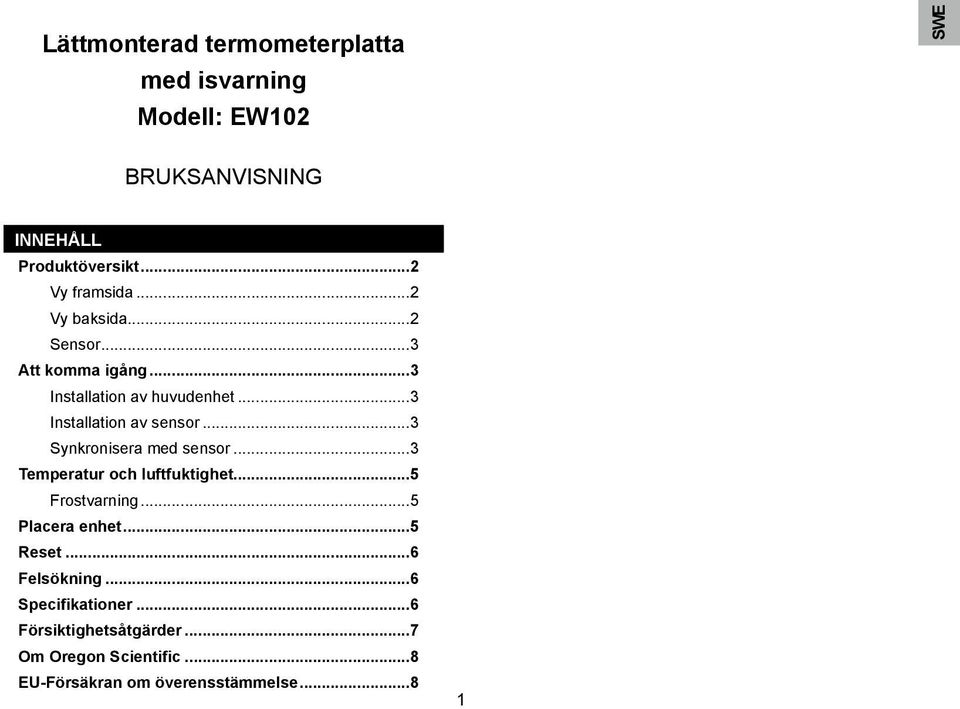

1 Lättmonterad termometerplatta med isvarning Modell: EW102 BRUKSANVISNING INNEHÅLL Produktöversikt...2 Vy framsida...2 Vy baksida...2 Sensor...3 Att komma igång...3 Installation av huvudenhet...3 Installation av sensor...3 Synkronisera med sensor...3 Temperatur och luftfuktighet...5 Frostvarning...5 Placera enhet...5 Reset...6 Felsökning...6 Specifikationer...6 Försiktighetsåtgärder...7 Om Oregon Scientific...8 EU-Försäkran om överensstämmelse...8 1

..3 Synkronisera med sensor...3 Temperatur och luftfuktighet...5 Frostvarning...5 Placera enhet...5 Reset.

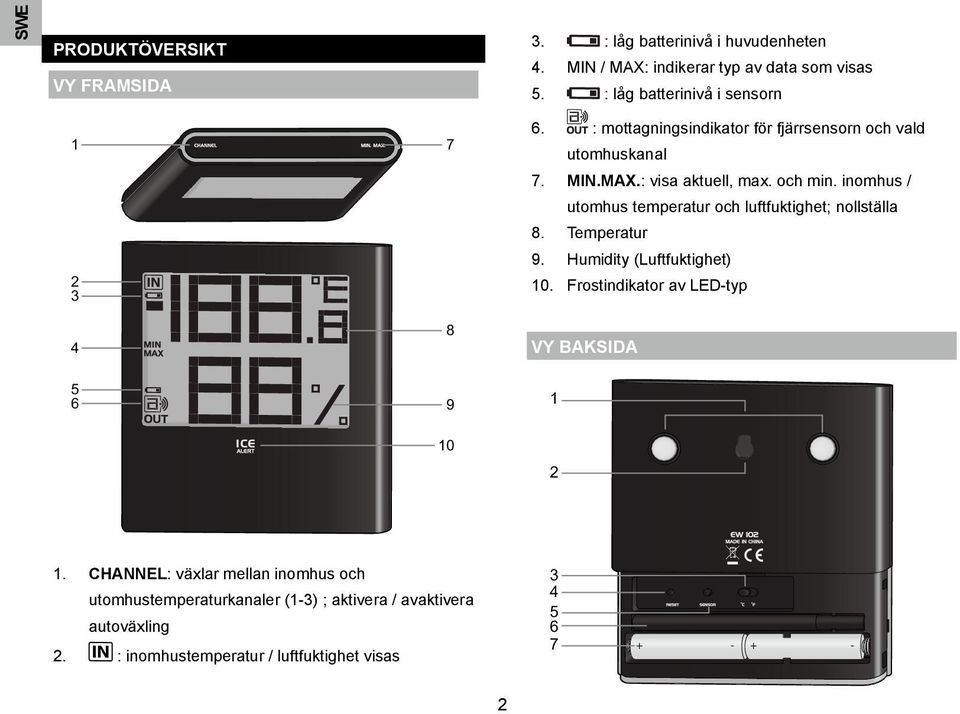

2 Produktöversikt Vy Framsida 3. : låg batterinivå i huvudenheten 4. MIN / MAX: indikerar typ av data som visas 5. : låg batterinivå i sensorn : mottagningsindikator för fjärrsensorn och vald utomhuskanal 7. MIN.MAX.: visa aktuell, max. och min. inomhus / utomhus temperatur och luftfuktighet; nollställa 8. Temperatur 9. Humidity (Luftfuktighet) 10. Frostindikator av LED-typ Vy Baksida CHANNEL: växlar mellan inomhus och utomhustemperaturkanaler (1-3) ; aktivera / avaktivera autoväxling 2. : inomhustemperatur / luftfuktighet visas

inomhus / utomhus temperatur och luftfuktighet; nollställa 8. Temperatur 9. Humidity (Luftfuktighet) 10.

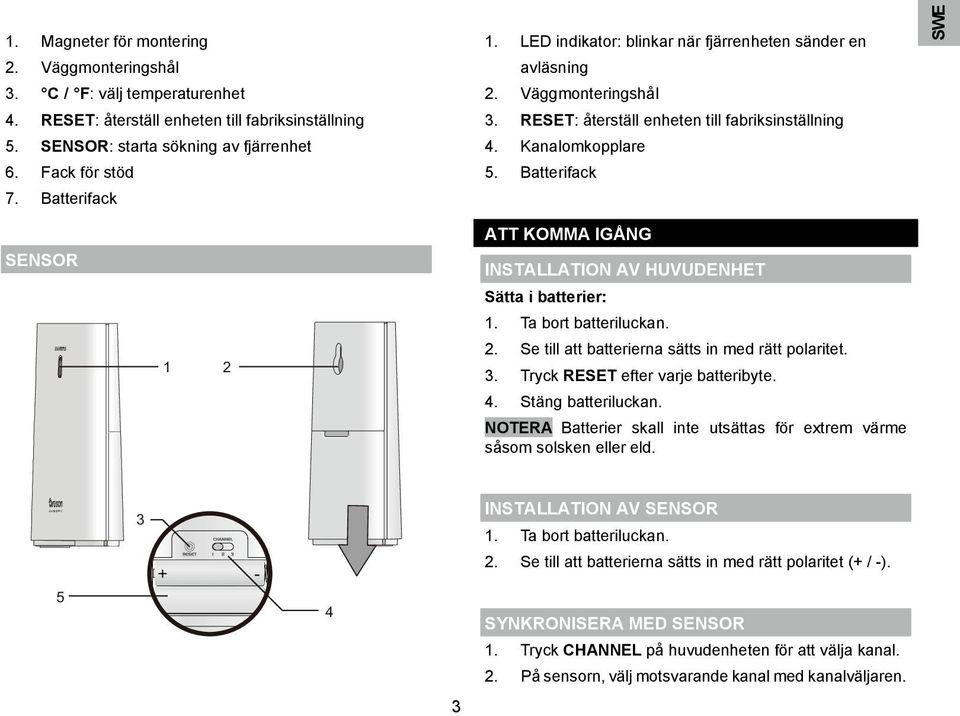

3 1. Magneter för montering 2. Väggmonteringshål 3. C / F: välj temperaturenhet 4. RESET: återställ enheten till fabriksinställning 5. SENSOR: starta sökning av fjärrenhet 6. Fack för stöd 7. Batterifack 1. LED indikator: blinkar när fjärrenheten sänder en avläsning 2. Väggmonteringshål 3. RESET: återställ enheten till fabriksinställning 4. Kanalomkopplare 5. Batterifack Sensor 1 2 Att komma igång INSTALLATION AV Huvudenhet Sätta i batterier: 1. Ta bort batteriluckan. 2. Se till att batterierna sätts in med rätt polaritet. 3. Tryck RESET efter varje batteribyte. 4. Stäng batteriluckan. NOTERA Batterier skall inte utsättas för extrem värme såsom solsken eller eld Installation av sensor 1. Ta bort batteriluckan. 2. Se till att batterierna sätts in med rätt polaritet (+ / -). Synkronisera med sensor 1. Tryck CHANNEL på huvudenheten för att välja kanal. 2. På sensorn, välj motsvarande kanal med kanalväljaren. 3

Batterifack Sensor 1 2 Att komma igång INSTALLATION AV Huvudenhet Sätta i batterier: 1. Ta bort batteriluckan. 2. Se till att batterierna sätts in med rätt polaritet. 3.

4 (För extra sensorer, välj olika kanaler). Tryck RESET. 3. Tryck SENSOR på huvudenheten för att påbörja en sökning. Ikonen för sensormottagningen visar statusen: IKONER FÖRKLARING Huvudenheten söker efter fjärrenhet(er). En sensorkanal har hittats och anslutits Ingen sensor hittad och Montera sensorn på önskat ställe genom väggmontering. TIPS Bäst placering av sensorn är på en plats utomhus ej högre än 1,5m och skyddad från direkt solljus och regn för att få säkrast resultat. 4 För bästa resultat: Placera sensorn inom 30m från huvudenheten. Undvik att placera enheten så att den utsätts för direkt solljus eller fukt. Placera fjärrenheten så att den är riktad mot huvudenheten, minimera hinder såsom dörrar, väggar och möbler. Placera fjärrenheten med fri sikt mot himlen, avskild från

Montera sensorn på önskat ställe genom väggmontering. TIPS Bäst placering av sensorn är på en plats utomhus ej högre än 1,5m och skyddad från direkt solljus och regn för att få säkrast resultat.

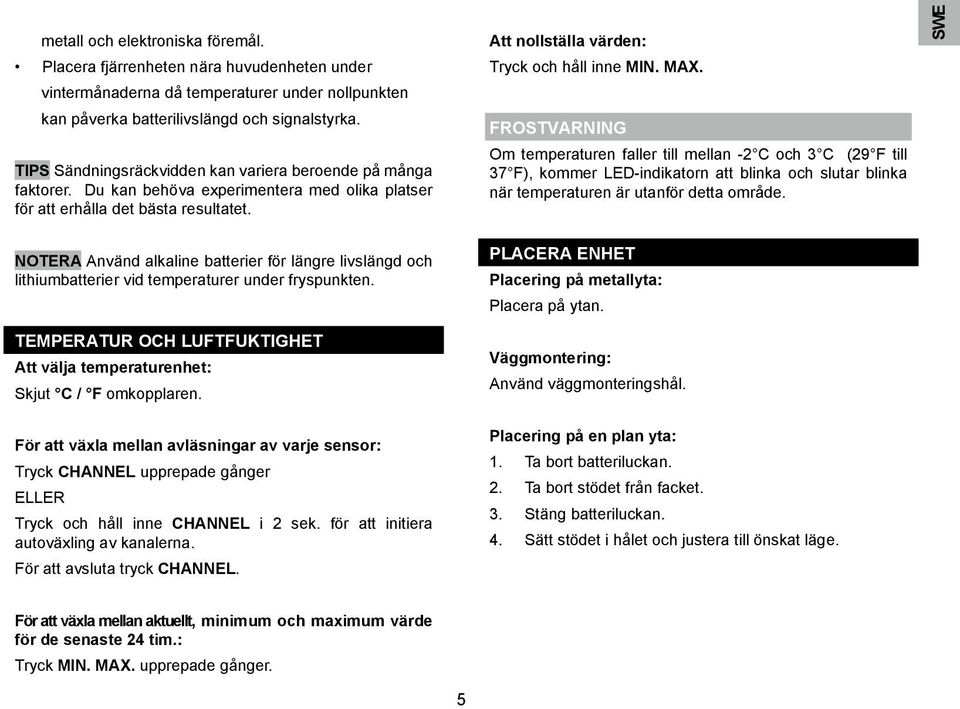

5 metall och elektroniska föremål. Placera fjärrenheten nära huvudenheten under vintermånaderna då temperaturer under nollpunkten kan påverka batterilivslängd och signalstyrka. TIPS Sändningsräckvidden kan variera beroende på många faktorer. Du kan behöva experimentera med olika platser för att erhålla det bästa resultatet. Att nollställa värden: Tryck och håll inne MIN. MAX. FROSTVARNING Om temperaturen faller till mellan -2 C och 3 C (29 F till 37 F), kommer LED-indikatorn att blinka och slutar blinka när temperaturen är utanför detta område. NOTERA Använd alkaline batterier för längre livslängd och lithiumbatterier vid temperaturer under fryspunkten. Temperatur och Luftfuktighet Att välja temperaturenhet: Skjut C / F omkopplaren. För att växla mellan avläsningar av varje sensor: Tryck CHANNEL upprepade gånger ELLER Tryck och håll inne CHANNEL i 2 sek. för att initiera autoväxling av kanalerna. För att avsluta tryck CHANNEL. PLACERA ENHET Placering på metallyta: Placera på ytan. Väggmontering: Använd väggmonteringshål. Placering på en plan yta: 1. Ta bort batteriluckan. 2. Ta bort stödet från facket. 3. Stäng batteriluckan. 4. Sätt stödet i hålet och justera till önskat läge. För att växla mellan aktuellt, minimum och maximum värde för de senaste 24 tim.: Tryck MIN. MAX. upprepade gånger. 5

MAX. FROSTVARNING Om temperaturen faller till mellan -2 C och 3 C (29 F till 37 F), kommer LED-indikatorn att blinka och slutar blinka när temperaturen är utanför detta område.

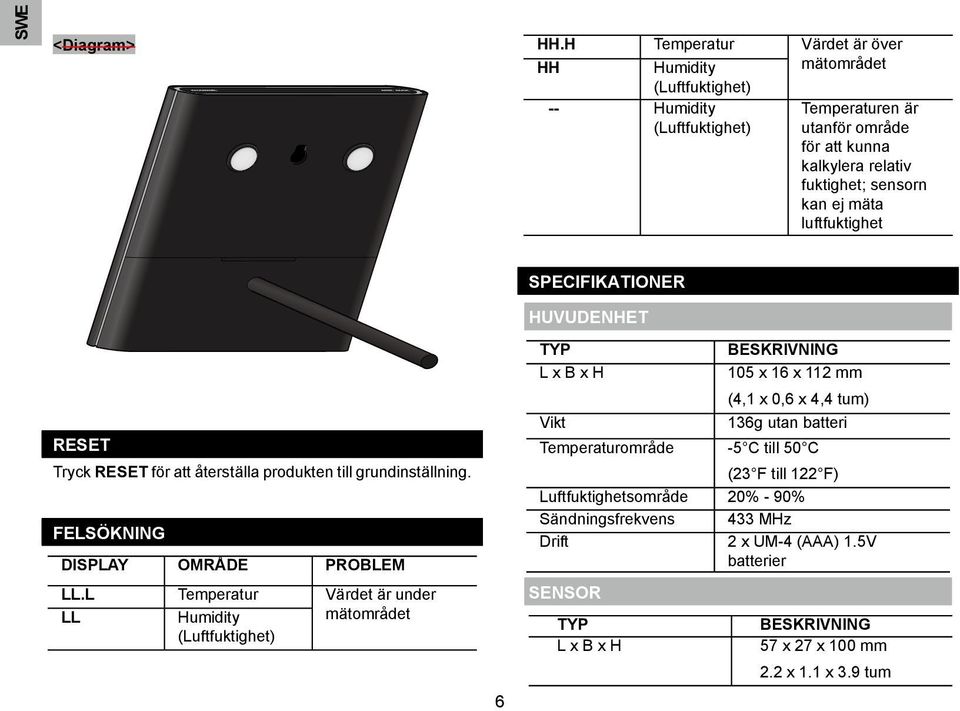

6 <Diagram> HH.H Temperatur Värdet är över HH Humidity (Luftfuktighet) mätområdet -- Humidity (Luftfuktighet) Temperaturen är utanför område för att kunna kalkylera relativ fuktighet; sensorn kan ej mäta luftfuktighet Specifikationer Huvudenhet RESET Tryck RESET för att återställa produkten till grundinställning. Felsökning DISPLAY OMRÅDE PROBLEM LL.L Temperatur Värdet är under LL Humidity mätområdet (Luftfuktighet) 6 TYP BESKRIVNING L x B x H 105 x 16 x 112 mm (4,1 x 0,6 x 4,4 tum) Vikt 136g utan batteri Temperaturområde -5 C till 50 C (23 F till 122 F) Luftfuktighetsområde 20% - 90% Sändningsfrekvens 433 MHz Drift 2 x UM-4 (AAA) 1.5V batterier Sensor TYP L x B x H BESKRIVNING 57 x 27 x 100 mm 2.2 x 1.1 x 3.9 tum

ej mäta luftfuktighet Specifikationer Huvudenhet RESET Tryck RESET för att återställa produkten till grundinställning. Felsökning DISPLAY OMRÅDE PROBLEM LL.

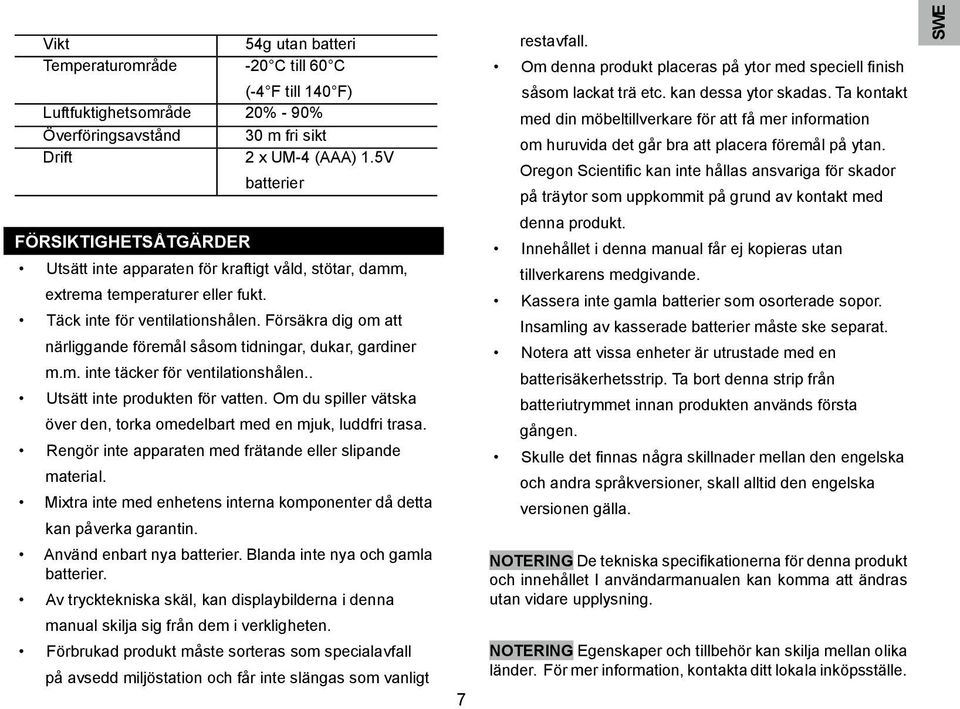

7 Vikt 54g utan batteri Temperaturområde -20 C till 60 C (-4 F till 140 F) Luftfuktighetsområde 20% - 90% Överföringsavstånd 30 m fri sikt Drift 2 x UM-4 (AAA) 1.5V batterier Försiktighetsåtgärder Utsätt inte apparaten för kraftigt våld, stötar, damm, extrema temperaturer eller fukt. Täck inte för ventilationshålen. Försäkra dig om att närliggande föremål såsom tidningar, dukar, gardiner m.m. inte täcker för ventilationshålen.. Utsätt inte produkten för vatten. Om du spiller vätska över den, torka omedelbart med en mjuk, luddfri trasa. Rengör inte apparaten med frätande eller slipande material. Mixtra inte med enhetens interna komponenter då detta kan påverka garantin. Använd enbart nya batterier. Blanda inte nya och gamla batterier. Av trycktekniska skäl, kan displaybilderna i denna manual skilja sig från dem i verkligheten. Förbrukad produkt måste sorteras som specialavfall på avsedd miljöstation och får inte slängas som vanligt 7 restavfall. Om denna produkt placeras på ytor med speciell finish såsom lackat trä etc. kan dessa ytor skadas. Ta kontakt med din möbeltillverkare för att få mer information om huruvida det går bra att placera föremål på ytan. Oregon Scientific kan inte hållas ansvariga för skador på träytor som uppkommit på grund av kontakt med denna produkt. Innehållet i denna manual får ej kopieras utan tillverkarens medgivande. Kassera inte gamla batterier som osorterade sopor. Insamling av kasserade batterier måste ske separat. Notera att vissa enheter är utrustade med en batterisäkerhetsstrip. Ta bort denna strip från batteriutrymmet innan produkten används första gången. Skulle det finnas några skillnader mellan den engelska och andra språkversioner, skall alltid den engelska versionen gälla. NOTERING De tekniska specifikationerna för denna produkt och innehållet I användarmanualen kan komma att ändras utan vidare upplysning. NOTERING Egenskaper och tillbehör kan skilja mellan olika länder. För mer information, kontakta ditt lokala inköpsställe.

Försäkra dig om att närliggande föremål såsom tidningar, dukar, gardiner m.m. inte täcker för ventilationshålen.. Utsätt inte produkten för vatten.

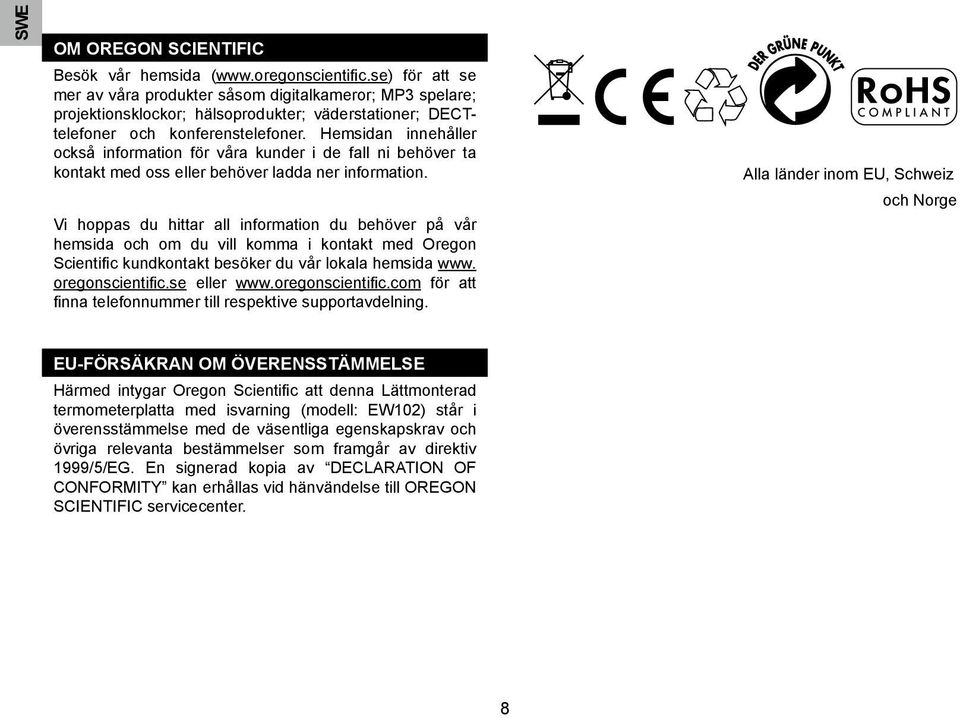

8 Om Oregon Scientific Besök vår hemsida ( för att se mer av våra produkter såsom digitalkameror; MP3 spelare; projektionsklockor; hälsoprodukter; väderstationer; DECTtelefoner och konferenstelefoner. Hemsidan innehåller också information för våra kunder i de fall ni behöver ta kontakt med oss eller behöver ladda ner information. Vi hoppas du hittar all information du behöver på vår hemsida och om du vill komma i kontakt med Oregon Scientific kundkontakt besöker du vår lokala hemsida www. oregonscientific.se eller för att finna telefonnummer till respektive supportavdelning. Alla länder inom EU, Schweiz och Norge EU-Försäkran om överensstämmelse Härmed intygar Oregon Scientific att denna Lättmonterad termometerplatta med isvarning (modell: EW102) står i överensstämmelse med de väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv 1999/5/EG. En signerad kopia av DECLARATION OF CONFORMITY kan erhållas vid hänvändelse till OREGON SCIENTIFIC servicecenter. 8

Hemsidan innehåller också information för våra kunder i de fall ni behöver ta kontakt med oss eller behöver ladda ner information.

9 9
