Radiokontrollerad projektionsklocka med FM-radio Modell: RRM313P. Självjusterande atomprojektionsklocka med FM-radio Modell: RRM313PA BRUKSANVISNING

Transkript

1 Radiokontrollerad projektionsklocka med FM-radio Modell: RRM313P Självjusterande atomprojektionsklocka med FM-radio Modell: RRM313PA INNEHÅLL BRUKSANVISNING Introduktion... 2 Produktöversikt... 2 Vy Framsida... 2 Vy Baksida... 2 LCD Display... 3 Att Komma Igång... 3 Batterier... 3 AC Adapter... 4 Tidsmottagning... 4 Slå AV och På Radiomottagningen... 4 Klocka / Datum... 5 Klocka- / Datumdisplay... 5 Ställ In Klockan / Datumet... 5 FM-radio... 5 Använda Radion... 5 Sleep... 6 Bakgrundsbelysning... 6 Alarm... 6 Alarmdisplay och Ljud... 6 Alarminställningar... 6 Aktivera / Inaktivera Alarm... 6 Snooze / Stäng AV Alarm... 6 Projektionsenhet... 7 Återställ Klockan... 7 Varningsmeddelanden... 7 Felsökning... 8 Meddelanden... 9 Ansvarsåtagande... 9 Tekniska Specifikationer... 9 Om Oregon Scientific Försäkran Om Överensstämmelse RRM313P_M_SWE_op.indd :03:08 PM

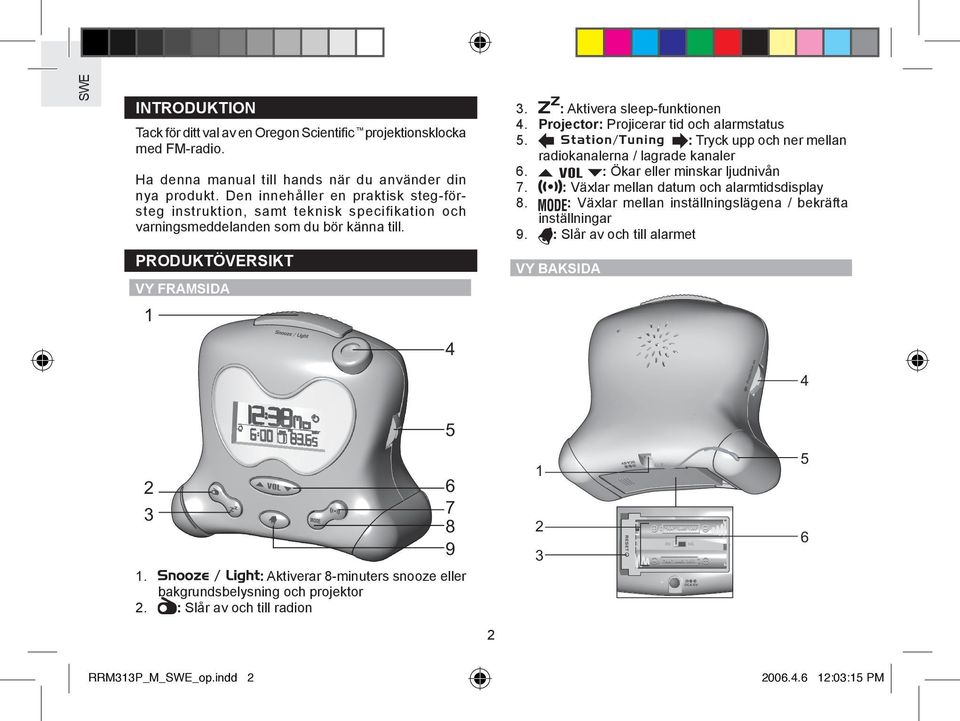

2 INTRODUKTION Tack för ditt val av en Oregon Scientific projektionsklocka med FM-radio. Ha denna manual till hands när du använder din nya produkt. Den innehåller en praktisk steg-försteg instruktion, samt teknisk specifikation och varningsmeddelanden som du bör känna till. PRODUKTÖVERSIKT VY FRAMSIDA : Aktivera sleep-funktionen 4. Projector: Projicerar tid och alarmstatus 5. Station/Tuning : Tryck upp och ner mellan radiokanalerna / lagrade kanaler 6. : Ökar eller minskar ljudnivån 7. : Växlar mellan datum och alarmtidsdisplay 8. : Växlar mellan inställningslägena / bekräfta inställningar 9. : Slår av och till alarmet VY BAKSIDA : Aktiverar 8-minuters snooze eller bakgrundsbelysning och projektor 2. : Slår av och till radion RRM313P_M_SWE_op.indd :03:15 PM

3 1. 4.5V AC / DC Adapterkontakt 2. Batterifack (lock på): 2 x UM-3 / AA 1.5V batterier 3. RESET: Tryck för att återställa produkten till grundinställningarna 4. PROJEkTION PÅ / AV: Skjut till läge ON för kontinuerlig projektion när AC-adaptern är ansluten 5. FM-radioantenn 6. EU / UK (endast RRM313P) LCD DISPLAY ATT KOMMA IGÅNG BATTERIER Batterier medföljer produkten: 2 x UM-3 / AA 1.5V batterier NOTERING Det rekommenderas att använda Alkaline batterier till denna produkt för maximal drifttid. Se till att batterierna sätts in enligt figuren i batterifacket innan du börjar använda produkten. Tryck RESET efter varje batteribyte. 1. Time 2. Alarm on / off 3. Radioalarm on / off 4. Alarm / Kalender 5. Offsetinställning för tidszon 6. Radiokontrollerad klockmottagning 7. Batteristatus 8. Nätadaptern är inte ansluten 9. FM-radiodisplay / sleep / ljudvolymnivå NOTERING Använd inte laddningsbara batterier till denna produkt. BATTERIIKON FÖRKLARING Batterinivån är låg, eller batterierna är inte installerade och endast adaptern är ansluten 3 RRM313P_M_SWE_op.indd :03:20 PM

4 AC ADAPTER Batterierna används till backup för enheten. För att använda den kontinuerliga projektionen, installera nätadaptern på undersidan av produkten enligt figuren nedan. RRM313PA: WWVB-60 genereras från ett atomur i Fort Collins, Colorado Radiosignalområdet är km (2000 miles). Endast RRM313 ställ in EU / UK-omkopplaren i rätt läge beroende på var du befinner dig. Tryck på RESET varje gång du ändrar en inställning. NOTERING För att spara energi, skjut omkopplaren till OFF när du inte använder funktionen. TIDSMOTTAGNING Denna produkt är designad för att synkronisera kalenderklockan automatiskt när den befinner sig inom ett radiosignalområde: RRM313P: DCF-77 genereras från Frankfurt, Tyskland för Centraleuropa MSF-60 genereras från Rugby, England Radiosignalområdet är km (932 miles). SLÅ AV OCH PÅ RADIOMOTTAGNINGEN Att slå PÅ radiomottagningen: Tryck och håll inne i 2 sekunder. RF mottagningsikonen kommer att blinka i displayen för att indikera att den letar efter en RF signal. Så fort batterier har blivit installerade i klockan kommer mottagningsikonen att blinka för att indikera sökning av en signal. När en signal mottagits kommer ikonen att visa signalstyrkan på en skala från 0 till 3 vågor. STARK SIGNAL SVAG SIGNAL INGEN SIGNAL Att slå av radiomottagningen: Tryck och håll inne i 2 sekunder. RF ikonen kommer att försvinna från displayen. 4 RRM313P_M_SWE_op.indd :03:24 PM

5 KLOCKA / DATUM KLOCKA- / DATUMDISPLAY Tryck in för att växla mellan 3 olika displayer (Klocka med sekunder, Klocka med veckodag, Klocka med tidszonsförskjutning). ANVÄNDA RADION 1. Tryck för att sätta på radion. 2. Tryck för att ändra ljudvolym. 3. Tryck Station/Tuning rakt ner för att bläddra mellan de 8 förinställda kanalerna. STÄLL IN KLOCKAN / DATUMET 1. Tryck och håll nere i 2 sekunder. Tidszonens timvisning blinkar. När en timme har ställts in (t.ex. +1), visas den radiokontrollerade klockan plus 1 timme. 2. Tr y c k e l l e r f ö r a t t ä n d r a inställningen. 3. Tryck för att verkställa och gå till nästa inställning. 4. Inställningarna kommer att visas i följande ordning: Tidszonsoffset, 12 / 24 timmars format, timme, minut, år, DD / MM eller MM / DD format, månad, dag, samt veckodagsspråk. 5. Tryck in,, Station/Tuning eller för att gå ur Klockinställningsläget. FM-RADIO Den här produkten har en inbyggd FM-datio som kan lagra upp till 8 radiokanaler. För att spara ström fungerar FM-radion endast när AC-adaptern är ansluten till ett vägguttag. 4. Vrid Station/Tuning mot upp- eller nerpilen för att ändra den valda kanalens radiofrekvens. Vrid och håll Station/Tuning för att aktivera automatisk sökning för en tillgänglig frekvens. Tryck Station/Tuning rakt ner för att spara radiokanalen. 5 RRM313P_M_SWE_op.indd :03:28 PM

6 SLEEP Radion är utrustad med en nedräkningstimer som stänger av radion efter inställd tid upp till 120 minuter. 1. Tryck för att gå in i sleep-läget. 2. Använd knappen för att ändra sleep-inställningen (120, 90, 60, 45, 30, 15, 0). 3. Tryck in valfri knapp för att avsluta sleep-läget - sleep-timern kommer automatiskt att aktiveras. BAKGRUNDSBELYSNING Tryck i 5 sekunder. ALARM ALARMDISPLAY OCH LJUD för att tända bakgrundsbelysningen Denna produkt har två typer av dagligt alarm som kan ställas in så att det går igång samma tid varenda dag. Du kan välja att bli väckt av radio eller pipande alarm. Tryck knappen för att växla mellan datum och alarmdisplay. NOTERING Om radioalarmet är inställt och nätadaptern inte är ansluten kommer enheten att aktivera pipalarmet. ALARMINSTÄLLNINGAR 1. Tryck och håll inne i 2 sekunder. 2. Tryck eller för att ändra den blinkande inställningen. 3. Tryck för att verkställa och gå till nästa inställning. 4. Inställningarna kommer att visas i följande ordning: Timme, minut, alarmtyp (t ex radioalarm eller pipande alarm). 5. Om radioalarm är valt, kan den förinställda kanalen och volymen också ställas in. 6. Tryck för att gå till Alarminställningsläget. 7. Det dagliga alarmet aktiveras automatiskt efter inställning. AKTIVERA / INAKTIVERA ALARM Tryck in för att aktivera eller inaktivera det dagliga alarmet. När ikonen för det pipande alarmet / radioalarmet visas på displayen är alarmet aktiverat. När ikonerna inte visas är alarmet avaktiverat. SNOOZE / STÄNG AV ALARM När alarmet går igång kommer alarmikonen att blinka och bakgrundsbelysning samt projektion kommer att vara tända i 8 sekunder. Det pipande alarmet piper i 2 minuter om inga knappar trycks in. Radion kommer att vara igång i 120 minuter om inga knappar trycks in. 6 RRM313P_M_SWE_op.indd :03:29 PM

7 Stänga av alarmet: Tryck för att stänga av ljudalarmet i 8 minuter. Alarmikonen kommer att blinka för att visa att snooze är aktiverat. (Observera att du inte kan använda snooze-funktionen med radioalarmet.) ELLER Tryck på valfri knapp, förutom, för att stänga av alarmet och aktivera det igen efter 24 timmar. För att återställa enheten, stick in ett tunt, trubbigt instrument i återställningshålet. PROJEKTIONSENHET Projektionsenheten kan visa både tid och alarmstatus. För att använda denna funktion: Skjut - reglaget till ON för att aktivera kontinuerlig projektion. För denna funktion krävs nätanslutning med adapter. Justera Fokusvredet för att ställa in bildskärpan. Luta projektionsenheten manuellt för att positionera bilden. NOTERING Du kan även trycka på knappen för att visa tiden och alarmstatusen i 5 sekunder. ÅTERSTÄLL KLOCKAN För att återställa enheten, stick in ett tunt, trubbigt instrument i återställningshålet. VARNINGSMEDDELANDEN Denna produkt är designad för att ge dig många års glädje om den hanteras på ett korrekt sätt. Oregon Scientific är inte ansvariga om några avsteg från instruktionsmanualen gällande användningen av produkten görs eller om icke godkända förändringar eller reparationer utförs. Se följande anvisningar: Rengör aldrig produkten med rengöringsmedel som innehåller bensen, thinner eller andra lösningsmedel - detta kan orsaka bestående skador som inte täcks av garantin. Rengör produkten med en fuktig trasa vid behov. Lägg aldrig ner produkten i vatten. Detta kan orsaka en elektrisk stöt som förstör produkten. Utsätt inte produkten för extrema krafter, stötar eller variationer i temperatur eller luftfuktighet. Mixtra inte med interna komponenter. Blanda inte gamla och nya batterier eller batterier av olika fabrikat. Använd inte laddningsbara batterier till denna produkt. Plocka ur batterierna om produkten skall förvaras under en längre period. Repa inte LCD displayen. 7 RRM313P_M_SWE_op.indd :03:29 PM

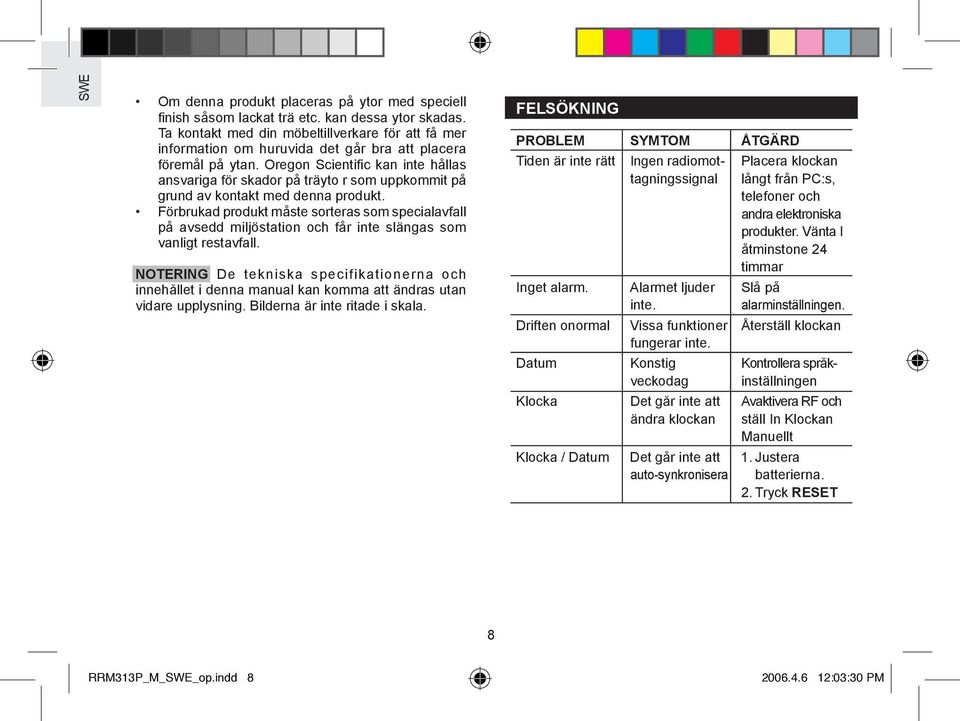

8 Om denna produkt placeras på ytor med speciell finish såsom lackat trä etc. kan dessa ytor skadas. Ta kontakt med din möbeltillverkare för att få mer information om huruvida det går bra att placera föremål på ytan. Oregon Scientific kan inte hållas ansvariga för skador på träyto r som uppkommit på grund av kontakt med denna produkt. Förbrukad produkt måste sorteras som specialavfall på avsedd miljöstation och får inte slängas som vanligt restavfall. NOTERING De tekniska specifikationerna och innehållet i denna manual kan komma att ändras utan vidare upplysning. Bilderna är inte ritade i skala. FELSÖKNING PROBLEM SYMTOM ÅTGÄRD Tiden är inte rätt Ingen radiomot- Placera klockan tagningssignal långt från PC:s, telefoner och andra elektroniska produkter. Vänta I åtminstone 24 timmar Inget alarm. Alarmet ljuder Slå på inte. alarminställningen. Driften onormal Vissa funktioner Återställ klockan fungerar inte. Datum Konstig Kontrollera språk- veckodag inställningen Klocka Det går inte att Avaktivera RF och ändra klockan ställ In Klockan Manuellt Klocka / Datum Det går inte att 1. Justera auto-synkronisera batterierna. 2. Tryck RESET 8 RRM313P_M_SWE_op.indd :03:30 PM

9 TEKNISKA SPECIFIKATIONER TYP Dimensioner för huvudenheten L x B x H Vikt (utan batterier) Huvudenhet RF RF frekvenssystem Synkronisering FM frekvensområde Huvudenhet Display Klocka Timformat Datum Alarm Strömförsörjning BESKRIVNING 161 x 30 x 103 mm (6.34 x 1.18 x 4.06 inches) 235 g (0,52 lbs) DCF-77 (EU), MSF60 (UK) och WWVB-60 Auto eller inaktiverad MHz TT:MM:SS TT:MM Veckodag TT:MM Alternativ tidszon. 12 timmars AM/PM (MSF format) 24 timmars (DCF format) DD / MM eller MM / DD, Användarval. Veckodagsspråk E, D, F, I, S. 2 minuters stigande i ljudstyrka 8 minuters snooze Huvudenhet 2 x UM-3 / AA 1.5V batterier eller 4.5V AC / DC adapter NOTERING Det rekommenderas att använda Alkaline batterier till denna produkt för maximal drifttid. NOTERING Design och specifikationer kan ändras utan föregående information. MEDDELANDEN ANSVARSÅTAGANDE Oregon Scientific hålls inte ansvariga för några kroppsliga skador, dödsfall, skador av egendom eller andra skador av liknande natur som orsakats av felaktigt handhavande eller vårdslöshet, medvetet eller inte. Oregon Scientific är inte ansvariga om några avsteg från instruktionsmanualen gällande användningen av produkten görs eller om icke godkända förändringar eller reparationer utförs. 9 RRM313P_M_SWE_op.indd :03:30 PM

10 OM OREGON SCIENTIFIC Besök vår hemsida ( för att se mer av våra produkter såsom digitalkameror; MP3 spelare; projektionsklockor; hälsoprodukter; väderstationer; DECT-telefoner och konferenstelefoner. Hemsidan innehåller också information för våra kunder i de fall ni behöver ta kontakt med oss eller behöver ladda ner information. Vi hoppas du hittar all information du behöver på vår hemsida och om du vill komma i kontakt med Oregon Scientific kundkontakt besöker du vår lokala hemsida eller FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Härmed intygar Oregon Scientific att denna Radiokontrollerad projektionsklocka med FM-radio (RRM313P) står I överensstämmelse med de väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv 1999/5/EG. En signerad kopia av DECLARATION OF CONFORMITY kan erhållas vid hänvändelse till OREGON SCIENTIFIC servicecenter. för att finna telefonnummer till respektive supportavdelning. LÄNDER SOM OMFATTAS AV RTTE-DIREKTIVET Alla länder inom EU, Schweiz CH och Norge N 10 RRM313P_M_SWE_op.indd :03:31 PM
