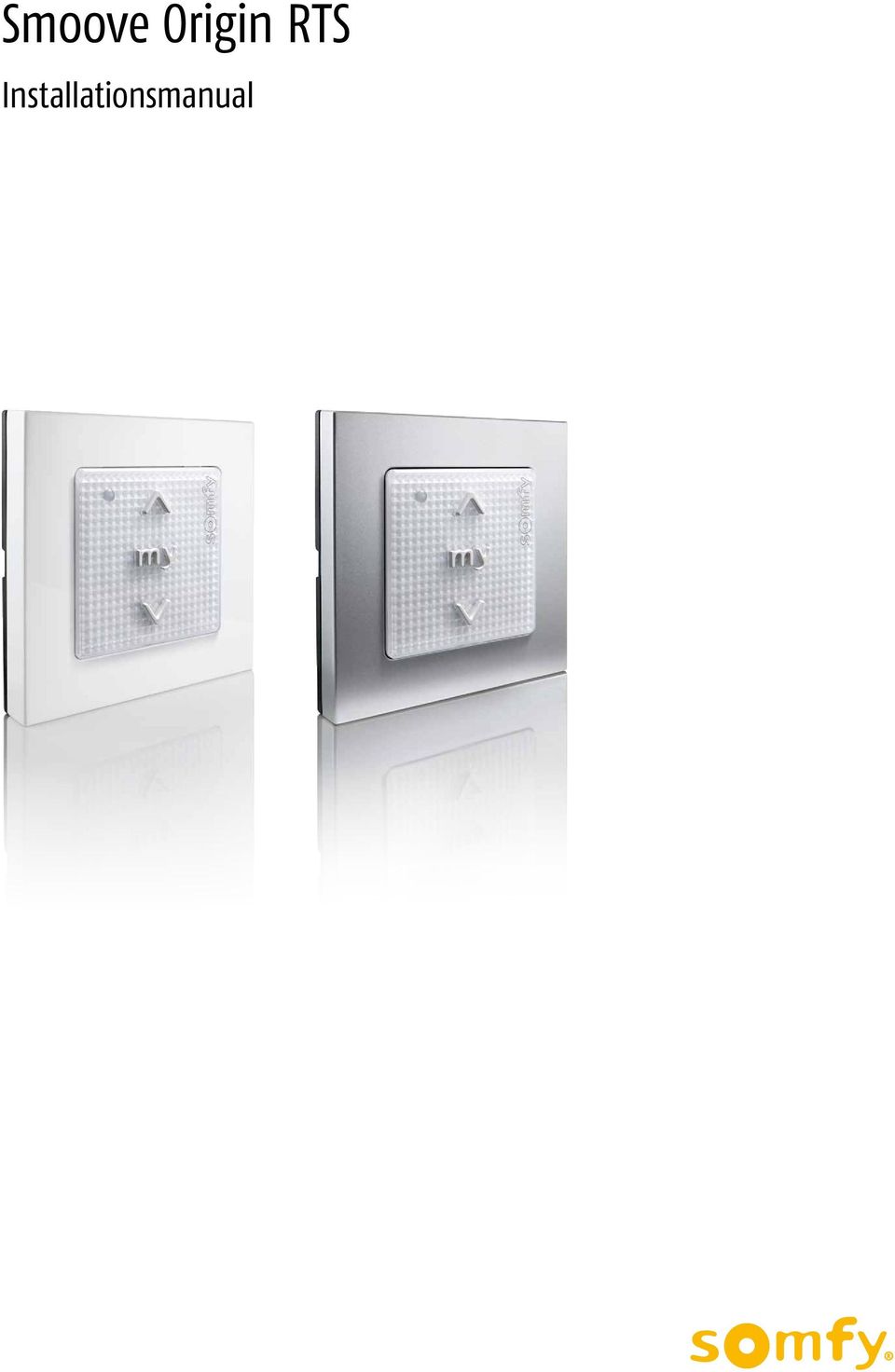

1 Smoove Origin RTS Installationsmanual

2 Smoove Origin RTS Andra lock kan köpas separat n Välj mellan 9 olika lock (Pure, svart, silver, silver matt, ljustbamboo, bambu gul, körsbär, valnöt) n Dubbla lock finns i Pure n Fjärrstyrning endast tillgängligt i Pure n Kolla också in Smoove Appen i App-butiken n Version med pekstyrning och/eller manuell/ automatisk brytare, tillgänglig i 3 färger: Pure - Silver - Svart

3 Innehållsförteckning Sida SMOOVE ORIGIN RTS 2 DIAGRAM 4 PRODUKTFÖRDELAR 4 SÄKERHET 4 Särskilda säkerhetsanvisningar 4 FÖRE FÖRSTA ANVÄNDNING 5 LÄGGA TILL/TA BORT EN SMOOVE ORIGIN RTS 5 INSTALLATION 6 ANVÄNDNING 7 (MY) Förvald position 7 STOPP-funktion 7 Knappar 7 Inställning eller ändring av önskad position (MY) 7 Radering av förvald position (MY) 7 TIPS OCH REKOMMENDATIONER 8 Byte av batteri 8 Byte av en trasig eller förlorad RTS fjärrkontroll 8 TEKNISKA DETALJER 9-3 -

4 Diagram Nr. Nummer Beskrivning A 1 Monteringsfäste B 1 Somfy lock C 1 Smoove Origin RTS modul A B C Smoove Origin RTS är en trådlös strömbrytare på väggen som endast kan styra produkter med radio teknik Somfy (RTS) (markiser, rullgardiner, belysning etc. ). Produktfördelar n För trådlös individuell pulsstyrning med hjälp av knapparna n 1 kanalstyrning n Innshåller knapparna upp stopp/ ner n Indikator för svagt batteri n Levereras som standard med ett vitt lock n Passar i alla lock i DIN 50 x 50 med en speciell adapter n Kan även kombineras med olikfärgade lock i Smoove sortimentet n Programmeringsknapp på baksidan Säkerhet Se till att läsa denna manual noggrant, innan du installerar eller använder denna produkt. Varje typ av annan produkt än applikationen som specifikt beskrivs av Somfy är förbjudet att använda. Genom att ignorera detta ändå eller genom att underlåta att följa instruktionerna nedan, gör garantin ogiltig och friskriver Somfy för något ansvar. Kontrollera om den här produkten är kompatibel med befintlig utrustning och tillbehör innan du påbörjar installationen. Smoove Origin RTS kan bara kontrollera RTS produkter. Särskilda säkerhetsföreskrifter Spill inte vätska på Smoove Origin RTS och doppa inte den i flytande vätska. Använd inte slipmedel eller lösningsmedel för att rengöra denna produkt. Skadade elektriska eller elektroniska produkter och begagnade produkter får inte kasseras som vanligt hushållsavfall. Ta med dem till en återvinningsstationen eller en erkänd återvinningscentral för korrekt återvinning

5 Före första användning a b c d a) Öppna, slå på, slå av, öka ljusintensitet och värme, flytta upp b) Stopp, använd preferens c) Ner, stänga av, stäng, vrid, minska ljusstyrkan eller sänk värmen för Somfy terrassvärmare d) Programmeringsknappen (PROG) Lägga till/ta bort en Smoove Origin RTS 1 2 PROG. Tryck och håll PROG tills en rörelse upptäcks eller tills lysdioden på mottagaren tänds. RTS motor eller RTS mottagare kommer nu att förbli i programmeringsläge i 2 minuter. PROG. (D) 2 PROG. (D) Tryck kort (PROG) i Smoove: produkten kommer nu att röra på sig eller lysdioden blinka. Smoove Origin RTS har nu programmerats

6 Installation Notera! Radioutrustningen (t.ex. trådlösa Hifi hörlurar ) som fungerar på samma frekvens, kan leda till störningar och kan ha en negativ inverkan på produktens prestanda. 20 m Den trådlösa räckvidden är 20 meter genom 2 betongväggar. Verifiera den trådlösa räckvidden innan du monterar Smoove Origin RTS. 60 mm 55 mm Ø 3 mm 55 mm Fäst monteringskonsolen med skruvar (avstånd 55 mm mellan). 80 mm (Somfy rekommenderar användning av försänkta 80 mm skruvar med en diameter på 3 mm). Ø 3 mm 55 mm 80 mm Klicka på locket på fästet (med fördjupningen pekande nedåt). 80 mm Klicka på Smoove Origin RTS-modulen på det monterade locket

7 Använd () förvalda position Tryck kort (MY) a Produkten kommer att röra sig till förvalda position (). STOPP-funktion eller Produkten är i rörelse Tryck kort (MY) Produkten stannar Knappar Tryck kort på ( ) eller ( ) Produkten agerar därefter Ställa in eller ändra () förvalda position Tryck ( ) eller ( ) Tryck på 'MY' i den önskade MY-position. Produkten stannar. Tryck och håll (MY) tills en liten rörelse MY förvalda positionen har nu programmerats. Radera förvalda positionen () Tryck kort (MY) a Produkten flyttas till förvalda position (). Tryck och håll ned (MY) tills en liten rörelse observeras MY förvalda läget har nu raderats. -7-

8 Tips och rekommendationer Problem Möjlig orsak Lösning Den valda produkten reagerar inte när en knapp på fjärrkontrollen är trycks. Batteriet är lågt Byte av batteri. Fjärrkontrollen har inte programmerats. Se " Lägga till/ta bort en Smoove Origin RTS " En extern trådlös enhet stör den trådlösa överföringen. Stäng av den närliggande trådlösa enheten. Byta batteri 3 V typ CR 2430 Ta bort locket som innehåller Smoove Origin RTS modul. Få loss det tomma batteriet från höljet med hjälp av ett plastobjekt. Klicka på locket med Smoove Origin RTS modulen på plats igen. Sätt i ett batteri med samma pecifikationer, med plus (+) synligt. Skjut in batteriet ordentligt i höljet. Byte av en förlorad eller skadad RTS fjärrkontroll Denna återställning kommer att ta bort alla fjärrkontroller, men sensorerna och önskade positioner förblir kvar. Notera! Tillämpa endast det dubbla strömavbrottet från elnätet för produkten som måste återställas! AV PA 2 sek Ställ in applikationen på en mellanposition. -8- Avbryt elnätet strömförsörjning i 2 sekunder 10 sek Slå på elnätet igen i 5 till 15 sekunder. AV PA 2 sek Avbryt elnätet för en annan i 2 sekunder. Nu slås på elnätet på igen: produkten kommer att röra sig i flera sekunder. Tryck nu på programmeringsknappen (PROG) på den nya Smoove Origin RTS tills produkten rör på sig. Observera: när produkten befann sig i den högsta eller lägsta (slutliga) positionen, rör den sig bara en kort stund. Alla RTS fjärrkontroller har tagits bort och den nya RTS fjärrkontrollen har programmerats.

9 Technische gegevens Radiofrekvens Säkerhetsindikation MHz Klass III Driftstemperatur 0 C till + 60 C + 32 F till F Måtten för Somfy locket (A) i mm (h x l x b) 80 x 80 x 10 Måtten på modulen (B) i mm (h x l x b) 50 x 50 x 10 Strömförsörjning 1 x 3 V batterityp CR

10 Somfy Nordic AB Somfy BV - Postbus 163, 2130 AD Hoofddorp
