Display Hydrosonis UC Värmemätare Qp 0,6 t.o.m. Qp 15 Kompakt värmemätare eller kombinerad värme- och kylmätare

Transkript

1 Display Hydrosonis UC Värmemätare Qp 0,6 t.o.m. Qp 15 Kompakt värmemätare eller kombinerad värme- och kylmätare Display Värmemätaren är utrustad med en LCD display med 8 siffror och ett antal symboler För att förflytta sig inom och mellan dom 3 olika loppar används tryckknappen på elektronikenhetens front. (För mer detaljer gällande vad som visas i displayen, se bruksanvisning display). Nedan följer standardinställningen för vad som visas i värme/ kylmätaren Hydrosonis. Individuella inställningar av visning i displayen kan förekomma. Display funktioner Tryckknapp Flödesmätares uppmätta flödesriktning indikeras med specialsymbolerna där Framåtflöde, rätt flödesriktning vid energimätning Backflöde, fel flödesriktning vid energimätning Ingen pil Inget flöde i någon riktning.

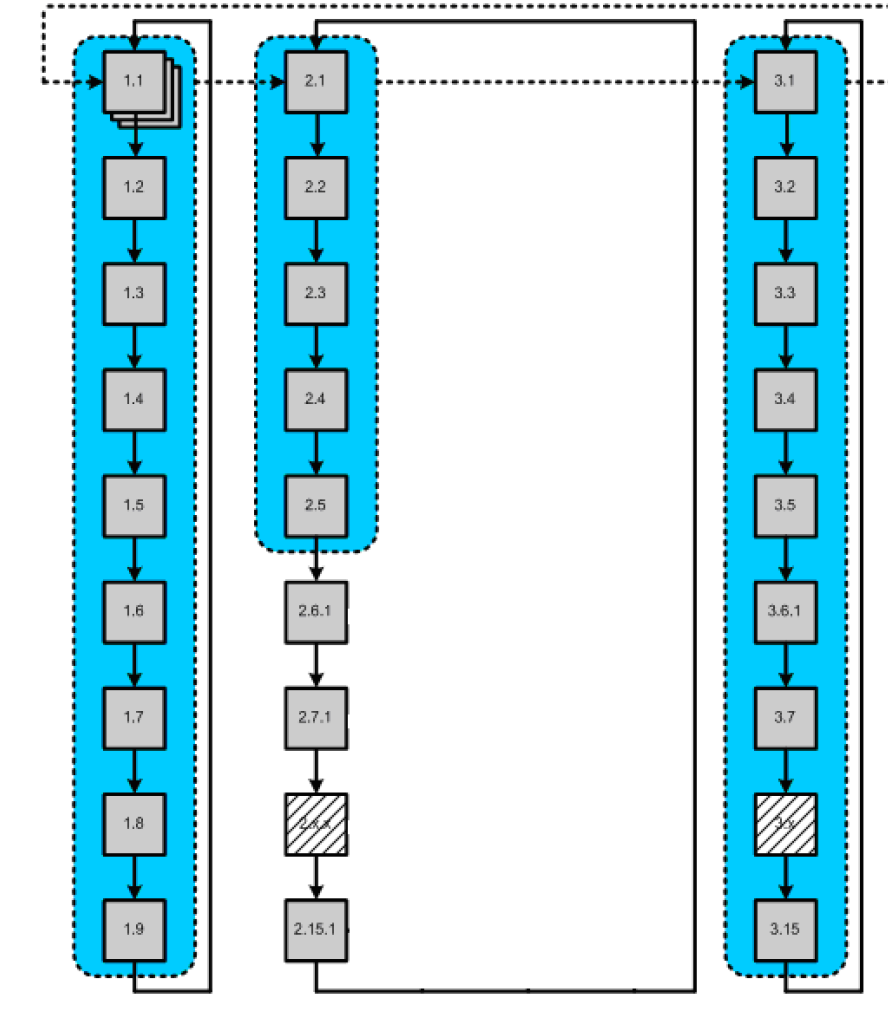

2 Struktur/ uppbyggnad loopar Bas loop Statistik loop Service lopp För att förflytta sig inom och mellan dom olika lopparna tryck enligt följande: Mellan looparna långt tryck (mer än 3 sekunder) Inom loppen kort tryck (mindre än 3 sekunder)

3 Visning display Bas loop 1.1 Felkod med tid- Felkoden visas då ett fel stämplad starttid inträffar. Felkoder se beskrivning av felkod. 1.2 Räkneverk för Totalräkneverk ackumulerad värmeförbrukning 1.3 Räkneverk för Totalräkneverk ackumulerad kyl- Visas i mätare med kylmätning. förbrukning Snöflinga indikerera kylmätning. 1.4 Summerad energiförbrukning. Tariff Summerad energi- Snöflinga indikerar kylmätning. förbrukning. Tariff Räkneverk för Totalräkneverk ackumulerad volymförbrukning 1.7 Räkneverk för puls- Totalräkneverk ingång Räkneverk för puls- Totalräkneverk ingång Segmenttest 1.10 Drifttid utan felindikering.

4 Statistik loop 2.1 Mätarställning värme energi vid bryt- datum. 2.2 Mätarställning kyl energi vid bryt- datum. Snöflinga indikerar kylmätning. 2.3 Mätarställning energi tariff 1 vid brytdatum. 2.4 Mätarställning energi tariff 2 vid brytdatum. 2.5 Mätarställning volym vid brytdatum. 2.6 Mätarställning puls- ingång 1 vid bryt- datum. 2.7 Mätarställning puls- ingång 2 vid bryt- datum.

5 Statistik loop forts. 2.8 Mätarställning värme Datum är valbart. Väljs månadsskiftet visas mätarvid valt datum ställningen kl 23:59: Mätarställning kyla Datum är valbart. Väljs månadsskiftet visas mätarvid valt datum ställningen kl 23:59: Mätarställning Datum är valbart. tariff 1 föregående 2.11 Mätarställning Datum är valbart. tariff 2 föregående 2.12 Mätarställning volym Datum är valbart. Väljs månadsskiftet visas mätarvid valt datum ställningen kl 23:59: Mätarställning puls- Datum är valbart. ingång 1 föregående 2.14 Mätarställning puls- Datum är valbart. ingång 2 föregående

6 Statistik loop forts. 2.8 Mätarställning värme Datum är valbart. Väljs månadsskiftet visas mätarvid valt datum ställningen kl 23:59: Mätarställning kyla Datum är valbart. Väljs månadsskiftet visas mätarvid valt datum ställningen kl 23:59: Mätarställning Datum är valbart. tariff 1 föregående 2.11 Mätarställning Datum är valbart. tariff 2 föregående 2.12 Mätarställning volym Datum är valbart. Väljs månadsskiftet visas mätarvid valt datum ställningen kl 23:59: Mätarställning puls- Datum är valbart. ingång 1 föregående 2.14 Mätarställning puls- Datum är valbart. ingång 2 föregående

7 Statistik loop forts Max. effekt under 2.16 Min.effekt (eller max kyleffekt) under 2.17 Max. flöde under 2.18 Max tilloppstemp. (hög temp) under 2.19 Max returtemp. (låg temp) under 2.20 Min tilloppstemp. (hög temp) under 2.21 Min returtemp. (låg temp) under

8 Statistik loop forts Min./ max. temperaturdifferens under föregående månad 2.24 Data från föregående Visning lika lika ovan för Kan konfigureras på begäran.. månader med datum max 36 månader stämpel. Max. 36 månader. Service loop. 3.1 Momentan effekt 3.2 Momentant flöde 3.3 Momentan tilloppstempertur (hög) 3.4 Momentan returtempertur (låg) 3.5 Momentan tempdifferens.

9 Service loop forts. 3.6 Datum för byte av batteri. 3.7 Mätarens interan datum. 3.8 Mätarens interna klocka. 3.9 Årligt brytdatm Mätarställning energi och ev. extraräkneverks mätarställning sparas Månadens brytdatum Mätarställning energi och ev. extraräkneverks mätarställning sparas Tariff 1 när T1-T2 Det är möjligt att konfigurerar 10 C eller 10 C olika typer av tariffer baserade på någon av dom ingående mätta parametrarna eller efter. olika tidsintervaller Tariff 2 Lika 3.11 Se 3.11

10 Service loop forts Puls 1 in/utgång Pulsingång: Kan konfigureras för ett antal olika pulstal. Pulsutgång: Kan konfugureras för ett antal energi eller volympulser Puls 2 in/utgång Lika 3.13 Se Typ av värmebärande "----" faktor mot vatten. vätska Tryck vid energi- "160E4" motsvarar 1,6 Mpa beräkning Kundspecifkt id-nr. Konfigurerbart id-nr. Läses i M-bus telegrammet. Om ej konfigurerat redovisas mätarens mätarnr Mätarens mjukvaruversion Mätarens mätarnr.

11 Service loop forts Mätarens M-bus Konifugrerbar M-bus primärprimäradress adress Drifttid utan felkod Batteriets totala driftttid.

12 Felkoder Om ett fel inträffar lyfts felkoden fram som första bild i displayen och fel tiden (tidräknare h) registreras och visas i displayen. Integreringsverk Temperaturgivare 2 Temperaturgivare 1 Flödesmätare Inträffar fler än ett fel summeras fel som en summa siffra och i ett vist läge (större än 9) övergår felet till en bokstav. Är summa felet 8 upphör registreringen av energi och volym samt tidräknaren för felfri mättid stoppas. Del Integreringsverk Temperaturgivare 2 (Låg temp) Temperaturgivare 1 (Hög temp) Flödesgivare Felkod 0 = inget fel normal drift 1 = Låg batterispänning, bytt batteri 2 = Större temperaturdifferens än tillåten 4 = Mindre temperaturdifferens än tillåten 8 = elektronikfel 0 = inget fel normal drift 4 = Kortslutning givare 8 = Givarefel kortsluten eller avbrott 0 = inget fel normal drift 4 = Kortslutning givare 8 = Givarefel kortsluten eller avbrott 0 = inget fel normal drift 1 = Ingen flödessignal, tomt mätrör 2 = Fel flödesriktning 4 = Flöde större än 1,2 x Qs 8 = elektronikfel Summafel Summafel 3 = fel 2 + fel 1 Summafel 5 = fel 4 + fel 1 Summafel 7 = fel 4 + fel 2 + fel 1 Summafel 9 = fel 8 + fel 1 Summafel A = fel 8 + fel 2 Summafel B = fel 8 + fel 2 + fel 1 Summafel D = fel 8 + fel 4 + fel 1 Summafel E = fel 8 + fel 4 + fel 2 Summafel F = fel 8 + fel 4 + fel 2 + fel 1 Kontakt B Meters Norden AB tel Uppköparvägen 7 info@bmeters.se Årsta
