Information om Sportidentsystemet 1 SI-pinnar (och kompasser) Löparpinnen har ett RFID-chip med ett minne.

Pinnarna lagrar kontrollens nummer och tidpunkten för stämplingen.

SI-pinne 8 SI-pinne 9 Stämpelhastighet (i ms) / max antal stämplar 115 / 30 115 / 50 SI-pinne 10 SI-pinne 11 (med blink som bekräftar

1 Information om Sportidentsystemet 1 SI-pinnar (och kompasser) Löparpinnen har ett RFID-chip med ett minne. Via radiovågor från SI-enheten, får chipet först ström, därefter kan man läsa från och skriva till chipet. Pinnarna lagrar kontrollens nummer och tidpunkten för stämplingen. Stämpling på Check-, Start- och Målenhet lagras på egna minnespositioner. SI-pinne 8 SI-pinne 9 Stämpelhastighet (i ms) / max antal stämplar 115 / / 50 SI-pinne 10 SI-pinne 11 (med blink som bekräftar stämpling) ComCard Up ComCard Pro 115 / 30 SPORTident ActiveCard (SIAC) Har 2 st chip, ett för beröringsfri stämpling och ett för vanlig hålstämpling. Det finns äldre SI-pinnar, men det är dessa som säljs för närvarade. Som exempel har den allra äldsta pinnen, nr 5, en stämpelhastighet på 330 ms och 30 stämplar max.

Information om Sportidentsystemet 2 SI-enheter Basenheten är en liten mikrodator som drivs av ett utbytbart batteri.

När basenheten har kontrollerat att stämplingen finns lagrad i pinnen, erhålls en bekräftelse på att stämplingen är genomförd, vanligtvis med pip och blink.

BSF 7 har ett dubbelt så stort batteri som BSF 8. I övrigt är de funktionsmässigt lika. SI-Time Master BSM 7-USB Base Station Master Används för att förbereda alla andra enheter för användning.

Kopplas till dator. Enheterna kan programmeras till dessa funktioner Clear Check Start Control CN Finish Readout RDO Tömmer alla minnespositioner i pinnen. Kontrollerar att pinnen är tom.

2 Information om Sportidentsystemet 2 SI-enheter Basenheten är en liten mikrodator som drivs av ett utbytbart batteri. Via radiovågor (induktiv koppling) skriver den sin kodsiffra och klockslaget till SI-pinnen när man stämplar. Enheten har ett eget minne som lagrar pinnens nummer och klockslaget. När basenheten har kontrollerat att stämplingen finns lagrad i pinnen, erhålls en bekräftelse på att stämplingen är genomförd, vanligtvis med pip och blink. Basenheterna kan programmeras till olika funktioner med dataprogrammet SI-config+. BSF 7 BSF 8 Base Station Field Används som kontroll-, check-, start-, mål- och tömenhet. BSF 7 har ett dubbelt så stort batteri som BSF 8. I övrigt är de funktionsmässigt lika. SI-Time Master BSM 7-USB Base Station Master Används för att förbereda alla andra enheter för användning. Ställer klockan och tömmer minnet i Extended Time Master-läget, se nedan. Kan också användas som en vanlig enhet enligt ovan. Avläsning av pinnar och programmering av andra SIenheter. Kopplas till dator. Enheterna kan programmeras till dessa funktioner Clear Check Start Control CN Finish Readout RDO Tömmer alla minnespositioner i pinnen. Kontrollerar att pinnen är tom. Skriver tiden i pinnen i en speciell position för detta. Används i starten för att kunna kontrollera vilka deltagare som startat. Skriver starttiden i pinnen i en speciell position för detta. Kontroll. Skriver sitt nummer och tiden för stämplingen i pinnen och lagrar SI-pinnens nummer och tiden i sitt eget minne. Lagrar måltiden i pinnen i en speciell position för detta. Efter denna stämpling kan pinnen inte stämplas på en kontroll. Detta läge används i BSM 7-USB kopplad till en dator för avläsning av SI-pinnar och för programmering av andra enheter. Aktivitetslägen SI-enheterna är alltid på, men i standby-läget drar de väldigt lite ström och displayen är släckt. Enheten går över i aktivt läge när man stämplar med en SI-pinne. Denna första stämpling tar en aning längre tid än de följande. Displayen visar numret på SI-pinnen i 3 sek och sedan växlar den mellan tiden och funktionen och kontrollnumret. Enheten går tillbaka till standby-läge när OFF-tiden har gått ut. När man stämplar med en speciell pinne, Service/Off, går enheten över i service-läget. I detta läge visas fler informationsbitar på displayen, bl. a. batterispänningen, se nedan. Enheten går tillbaka till standby-läge efter 10 min eller när man stämplar med Service/Off-pinnen igen. Batteri Fullt batteri: 3,56 volt, [BAT356] på displayen. Låg batterinivå, dags att byta: 3,00 volt [BAT300] samt tomt batteri -symbol + 4 pip/blink vid varje stämpling. Tomt batteri, enheten stängs av: 2,60 volt [BAT260].

3 Information om Sportidentsystemet 3 SI-enheter - LCD-skärmen När en SI-enhet startas med SERVICE/OFF-pinnen, så visas information om enheten på LCDskärmen. Informationsbitarna visas i tur och ordning, i 3 sekunder vardera. Tiden på den interna klockan. Den funktion enheten är programmerad som. En vanlig kontroll: CN (Control) + numret, som på bilden till höger. De andra funktionerna visas som START, CLEAR och FINISH. Antal minuter efter sista stämplingen som enheten kommer att vara aktiv innan den går ned i sovläget, OFF. I exemplet kommer alltså enheten att vara aktiv i 4 timmar efter sista stämplingen. Versionsnumret på firmware (SoftWare). Antal stämplingar i minnet (Punch Count). BATterispänningen. När spänningen blir alltför låg, börjar larmet för låg spänning att låta, fyra pip, när man slår på enheten. Batteriförbrukningen (CAPacity). Ett nytt batteri har förbrukning 0%, 100% är ett helt tomt batteri. Denna siffra är dock ett beräknat värde, inte den verkliga nivån. Exmplet visar en förbrukning på 24%. När enheten ligger i Service-läge så drar den mer ström än vanligt. Det är därför lämpligt att stänga av den så fort man kontrollerat dessa värden. Enheten stängs av automatiskt efter 10 minuter.

Information om Sportidentsystemet 4 SI-enheter förberedelse för användning Genom att använda SI-Time Master

Klockan i alla enheter kommer att få samma tid, deras minne töms och OFF-tiden ställs in.

SI-pinnar. Man bör även ställa in OFF-tiden vid detta tillfälle (om den behöver ändras).

Det gör man genom att stämpla med Service/Off-pinnen tre gånger. Displayen skall visa EXT MA.

4 Information om Sportidentsystemet 4 SI-enheter förberedelse för användning Genom att använda SI-Time Master är det väldigt lätt att förbereda alla SI-enheter för användning. Klockan i alla enheter kommer att få samma tid, deras minne töms och OFF-tiden ställs in. Först bör man ställa klockan i SI-Time Master så att den går helt rätt, det är den tiden som kommer att överföras till de andra enheterna. Det gör man med programmet Config+ på en dator med en Master-enhet, samma som man använder för att läsa SI-pinnar. Man bör även ställa in OFF-tiden vid detta tillfälle (om den behöver ändras). Nästa moment är att sätta SI-Time Master i Extended Time Masterläge. Det gör man genom att stämpla med Service/Off-pinnen tre gånger. Displayen skall visa EXT MA. Därefter håller man kopplingspinnen i Time-Masterenheten och lägger den på den enhet som skall behandlas. Enheten piper och blinkar en gång när proceduren är klar. Avger den fyra pip, då har batteriet alltför lite kapacitet kvar. BSM8 BSM7 Det finns en speciell pinne som heter Clear Backup, stämplar man med den, tömmer man enhetens minne.

5 Information om Sportidentsystemet 5 Config+ Med detta program hanterar man, dvs. kontrollerar och programmerar, både SI-enheter och pinnar.

Relevanta dokument

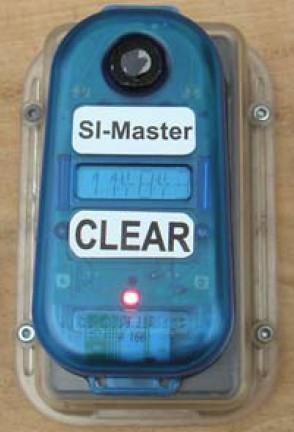

SI-Master (TimeMaster och vanlig basenhet i samma)
