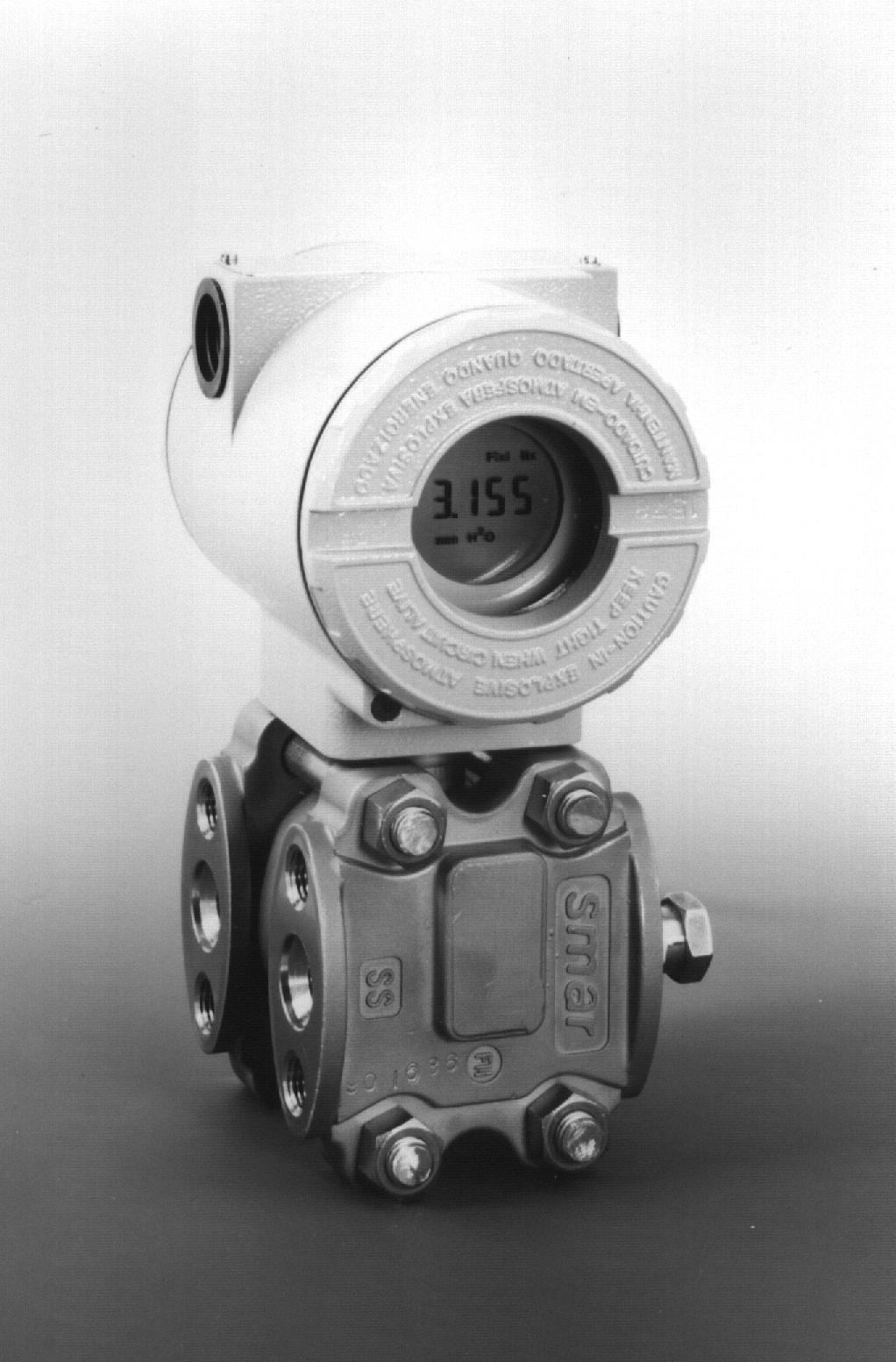

1 Datablad 250-D-LD301-S Tryckdifferenstransmittrar LD ma + HART kommunikation Pa till 0 40 MPa Bättre än +0,075% onoggrannhet Turn-down: 120:1 Direkt digital kapacitansavkänning (ingen A/D-omvandling) Lokal-, PC- och HART- inställning Utbytbara delar för enkelt underhåll LD301 är en serie tryckdifferenstransmittrar som är konstruerade och tillverkade för industriapplikationer. Denna 2-trådstransmitter ger en 4-20 ma strömsignal som kan vara proportionell mot, eller en funktion av det anslutna differenstrycket. För fjärrinställning och fjärrövervakning användas digital kommunikation (HART). HART signalen skickas överlagrad på samma trådpar som 4-20 ma signalen. Utmärkande för LD301-serien är låg onoggrannhet +0,075%, turn-down: 120:1, kompakthet, låg vikt och inbyggd PID-regulator. LD301 finns i olika modeller för mätning av tryck, flöde och nivå. Trycksensorn visas schematiskt på figur här till höger. Ett känselmembran (1) sitter i mitten av cellen. Skillnaden mellan trycken, P1 respektive P2, ger en förändring av membranets läge. Membranets rörelse resulterar i en kapacitansförändring. 1. Sensormembran 2. Fyllvätska 3. Fasta plattor Elektroniken mäter digitalt kapacitansförändringen. I slutsteget omvandlas denna till en 4-20 ma-signal, som är proportionell mot differenstrycket eller en funktion av detta (rotutdrag, specialfunktion etc). Transmittern korrigerar automatiskt förändringar i sensorns karaktäristik orsakade av temperaturfluktuationer. Glas Stål Keramik Isolermembran 1

2 Datablad 250-D-LD301-S De olika modellerna är uppdelade enligt följande: Tryckdifferensmätning ( p) Trycket ansluts till båda sidorna av cellen, används även i nivåmätningsapplikationer. 1. Modeller Flödesmätning 4-20 ma-signalen kan göras proportionell mot det anslutna differenstryckets rotvärde. Detta används normalt i kombination med mätflänsar, venturi, etc. Tryckmätning (p e ) Trycket är anslutet till en sida av mätcellen medan den andra sidan är öppen mot atmosfären. Absoluttryck (p abs ) Trycket är anslutet till ena sidan av mätcellen medan den andra sidan är satt under vaccum och igensvetsad. Nivå Transmittern finns i utförande för flänsanslutning till tank. Finns även förlängd. Tryckförmedlare Separata membranskydd kan installeras på en eller båda sidorna av mätcellen. Dessa används som kemisk- eller termiskisolering av mätcellen. Special utförande för livsmedel- och läkemedelsapplikationer (3A) finns att tillgå. 2

3 LD301 kan programmeras med hjälp av en persondator i kombination med mjukvaran CONF301 och interfacet SMAR HI311 (HART/RS232C) eller en handterminal. CONFI 301 är ett konfigureringsprogram, utvecklat under Microsoft Windows, vilket gör gränssnittet till transmittern mycket användarvänligt. Datablad 250-D-LD301-S 2. Programmering och justering Konfigurering och parametrering kan göras med både handterminal och dator. Modemet kan anslutas på godtyckligt ställe på signalslingan parallellt med transmittern. Den lokala justeringen görs med en magnetisk skruvmejsel. Förutom inställning av nollpunkt och mätomfång kan börvärdet och andra reglerfunktioner ställas in. CONFI 301 är ett konfigureringsprogram, utvecklat under Microsoft Windows, vilket gör gränssnittet till transmittern mycket användarvänligt. Anslutningsschema. För störningsfri kommunikation med PC/handterminal krävs en last på minst 250 ohm mellan matningsdon och transmitter. Den lokala inställningen görs med en magnetisk skruvmejsel. Förutom inställning av nollpunkt och mätomfång kan börvärdet och andra reglerfunktioner ställas in. 3

4 Datablad 250-D-LD301-S 3. Tekniska Data Tabell 3.1 Funktionsspecifikationer Processmedia Vätska, gas eller ånga Utsignal Tvåtråds, 4 20 ma med överlagrad digital kommunikation (HART protokoll). Matningsspänning 12 till 45 V DC Nollpunktsbegränsningar Mätomfånget får inte vara mindre än 0.025xURL och inte större än 2xURL. Det minsta värdet får inte vara mindre än LRL. Det övre värdet får inte vara större än + URL. (LRL= -URL för alla modeller, förutom absolut där LRL=vakuum). Fellarm Vid fellarm kommer självdiagnostiken att lämna en utsignal på 3,9 eller 21,0 ma. Uppstartningstid Transmittern är funktionsklar inom 5 sekunder efter den blivit spänningssatt. Volymetrisk förflyttning Mindre än 0,15 cm 3 Temperaturgränser Omgivning: -40 till 5 C Process: -40 till 100 C (Silikonolja) 0 till 5 C (Flourolubeolja) -40 till 150 C för LD301L -25 till 5 C (Viton O-ringar) Lagring: -40 till 100 C Digital display: -10 till 75 C i drift -40 till 5 C utan skador Fukttålighet 0 till 100 % RH. Övertryck och statiska tryckbegränsningar Från 3,45 kpa abs.* till: MPa för område 1 16 MPa för område 2, 3, 4 och 5 32 MPa för modell H och A5 40 MPa för modell M5 52 MPa för modell M6 * gäller inte modellen LD301A Provtryck för flänsar: 60 MPa För DIN nivåflänsar (LD301L-modeller) PN10/16: -60 kpa till 1,4 MPa vid 120 C PN25/40: -60 kpa till 4 MPa vid 120 C Ovan specificerade övertryck skadar inte transmittern men en justering kan bli nödvändig. Ex-godkännanden Egensäker EEx ia IIC T5 Explosionstät EEx d IIC T6 Konfigurering Kan göras via den digitala kommunikationen med HART -protokollet eller, delvis genom lokala justeringar. Dämpningsmöjligheter Inställbar mellan 0 till 32 sekunder. 4

5 Datablad 250-D-LD301-S Påverkan av temperatur +(0,02% x URL+ 0,1% x mätområdet) per 20 C för område 2, 3, 4, 5, och 6. +(0,05% x URL+0,15% x mätområdet) per 20 C för område 1 och L-modeller. Nedanstående specifikationer gäller vid referenstillstånd: Onoggrannhet +0,075% av mätomfånget för mätomfång >0.1 URL +0,0375 [1+(0.1 URL/SPAN)] % av mätomfånget för mätområdet < 0,1 URL. Linjäritets-, hysteres- och repeterbarhetseffekter är inkluderade. Stabilitet +0,1% av URL under 24 månader för områden 2, 3, 4, 5 och 6. +0,2% av URL under 12 månader för område 1 och L-modeller. Tabell 3.2 Driftspecifikationer Referensvillkor: Mätområdet startar på noll, termperatur 25 C, atmosfärstryck, spänningsmatning 24 V DC, silikonfyllda isoleringsmembran i 316L och en digital inställning som är lika med undre och övre mätområdesvärdet. Elektrisk anslutning 2 stycken anslutningar med storlek: Pg 13.5, 1/2"-14 NPT eller M20 x 1.5 Processanslutning 1/4"-1 NPT eller 1/2"-14 NPT (med adapter) Påverkan av statiskt tryck Nollpunktsfel: +0,1% URL per 7 MPa för område 2, 3, 4 och 5 eller per 3,5 MPa för L-modeller. Detta är ett systematiskt fel. Kan elimineras genom en kalibrering med inkopplat processtryck. Mätomfångsfel: Korrigerbart till +0,2% av avläsningen per 7 MPa för område 2, 3, 4 och 5, eller per 3,5 MPa för område 1 och L-modellerna. Påverkan av spänningsmatning +0,005 % av injusterat mätområde per volt. Påverkan av monteringsläge Nollpunkten kan förflyttas 250 Pa vilket kan kalibreras bort. Ingen påverkan på mätområdet. Påverkan av elektromagnetisk störning Konstruerad i enlighet med IEC 01. Tabell 3.3 Fysiska specifikationer Mediaberörda delar Dränering/avluftningspropp (option) 316L, Hastelloy C276 eller Monel. Flänsar Kolstål, 316L, Hastelloy C276 eller Monel. 316L med PTFE beläggning på begäran. Isolationsmembran 316L, Hastelloy C276, Monel eller Tantal. O-ringar (för fläns och adapter) Buna N, Viton eller PFTE. Etylen-Propylen på begäran. Tabell 3.4 Övriga delar Elektronikhus Aluminium överdragen med polyesterlack eller 316L (NEMA 4X, IP67) Tryckkåpor Kolstål eller 316L. Nivåfläns (LD301L) 316L Fyllningsvätska Silikon- eller Flourolubeolja O-ringar Buna N Montagefästen Lackad plåt eller 316L. Flänsskruvar 316L, kolstål eller Grade 7. Typskylt 316 SST Vikt 3,15 kg för alla modeller exkl. L. 5,5 till 9,0 kg för L-modellen beroende på flänsen, förlängningar och material. 5

6 Datablad 250-D-LD301-S Modell LD301 Tryckdifferens, över/under-, absolut - och högtryckstransmittrar Inställbart mätomfång D1 Tryckdifferens kpa ( mbar) D2 Tryckdifferens kpa ( mbar) D3 Tryckdifferens kpa ( bar) D4 Tryckdifferens kpa ( bar) M1 Över-/Undertryck kpa ( mbar) M2 Över-/Undertryck kpa ( mbar) M3 Över-/Undertryck kpa ( bar) M4 Över-/Undertryck kpa ( bar) M5 Över-/Undertryck MPa ( bar) M6 Över-/Undertryck MPa ( bar) Anmärkning = område 1 omfattar D1, M1 område 2 omfattar D2, M2, A2,H2 område 3 omfattar D3, M3, A3, H3 område 4 omfattar D4, M4, A4, H4 område 5 omfattar M5, A5, H5 område 6 omfattar M6 A1 Absoluttryck kpa ( mbar) A2 Absoluttryck kpa ( mbar) A3 Absoluttryck kpa ( bar) A4 Absoluttryck kpa ( bar) A5 Absoluttryck MPa ( bar) H2 Differens - Högtryck kpa ( mbar) H3 Differens - Högtryck kpa ( bar) H4 Differens - Högtryck kpa ( bar) H5 Differens - Högtryck MPa ( bar) Membranmaterial och fyllningsvätska 1 316L Silikonolja 2 316L Fluorolube olja 3 Hastelloy C276 Silikonolja* 4 Hastelloy C276 Fluorolube olja* 5 Monel 400 Silikonolja 7 Tantal Silikonolja Tantal Fluorolube olja Material i tryckkåpor, adapter dränering/avluftnings ventiler C Kolstål (dränerings-och avluftningsproppar i rostfritt) I 316L H Hastelloy C276* M Monel 400 N 316L (dränerings-avluftningsproppar i Hastelloy C276)* Material i mediaberörda O-ringar O B V T Z O U D O-ringar ingår ej (Remote Seal) Buna N Viton Teflon Övrigt vg. specificera Placering av dränering - avluftningspropp Dränage/avluftning ingår ej Över Under Display 0 Utan Display 1 Med Digital Display 0 1/4-1 NPT ( Adapter ingår ej ) 1 1/2-14 NPT ( Med adapter ) Z Övriga vg specificera Process anslutningar 0 1/2-14 NPT A M20 x 1.5 B Pg 13.5 DIN Z Övriga vg specificera Elektriska anslutningar (2 stycken anslutningar) Nollpunkts- och mätomfångsinställning 1 Med lokal justering Konsol för 2 rör eller väggmontage 0 Konsoler ingår ej 1 Konsol kolstål 2 Konsol 316L 7 Konsol i kolstål med rörbyglar i 316L A1 C1 H1 I2 J1 ZZ Övriga optioner Bultar och muttrar i 316L Avfettad - silikonfri Hus i 316L NEMKO märkning - Norges elektriska materialkontrol cert.märkplåt Blank Tag-bricka Andra specifikationer LD 301 D2 1 I B B 1 0 A1/I2/J1 ex. på lagerstandard hos Beving Tillquist Elektronik Process AB * Övre mätområdesgränsen kan överskridas 1,2 gånger med det kan resultera i en liten försämring av noggrannheten. 6

7 Datablad 250-D-LD301-S Modell LD301 Nivå transmittrar Inställbart mätomfång L2 Nivå kpa ( mbar) L3 Nivå kpa ( bar) L4 Nivå kpa ( bar) Membran material och fyllnadsvätska 1 316L Silikonolja 5 Monel 400 Silikonolja 2 316L Fluorolube olja 7 Tantal Silikonolja 3 HastelloyC276 Silikonolja* Tantal Fluorolube olja 4 HastelloyC276 Fluorolube olja* Material i tryckkåpor, adapter dränering/avluftning C Kolstål (dränerings/avluftningsproppar i rostfritt) I 316L H Hastelloy C276* M Monel 400 N 316L med dränering/avluftning i Hastelloy C276* O B V T Z Material i mediaberörda O-ringar O- Ringar ingår ej (Remote Seal) Buna N Viton Teflon Övigt vg. specificera Placering av dränering - avluftningsproppar O U D Dränage och avluftning ingår ej Över Under Display 0 Display ingår ej 1 Med digital display Process anslutningar 0 1/4-1 NPT (Adapter ingår ej) 1 1/2-14 NPT (Med adapter ) Elektriska anslutningar (2 st anslutningar) 0 1/2-14 NPT A M20 x 1.5 B Pg 13.5 DIN Nollpunkts och mätomfångsinställning 1 Med lokal justering Process och anslutning # (ANSI B 16,5 RF) # (ANSI B 16,5 RF) # (ANSI B 16,5 RF) A 2 300# (ANSI B 16,5 RF) # (ANSI B 16,5 RF) B 2 600# (ANSI B 16,5 RF) # (ANSI B 16,5 RF) C 3 600# (ANSI B 16,5 RF) 5 DN 0 PN 10/16 D 4 600# (ANSI B 16,5 RF) 6 DN 0 PN 25/40 E DN 50 PN 10/40 7 DN 100 PN 10/16 DN 100 PN 25/40 Material i tryckkåpor 2 316L Instickslängd (framflyttat membran) 0 0 mm 1 50 mm (2 ) mm (4 ) mm (6 ) mm ( ) Membran material 1 316L 2 Hastelloy C276* 3 Monel 400 ** 4 Tantal Beving Elektronik 5 Titan 1 DC200 Silikonolja 2 Fluorolube olja 3 DC 704 Silikonolja A DC 200/350 Silikonolja - Food Grade Övriga optioner * Materialet Meets NANCE rekommenderas per MR ** Fluorolube fyllningsvätska är inte valbar för Monelmembran. Fyllningsvätska LD 301 L2 1 I B B A1/I2/J1 ex. på lagerstandard hos Tillquist Beving Elektronik Process AB A1 I2 J1 ZZ Bultar och muttrar i 316L NEMKO märkning - Norges elektriska materialkontrol cert.märkplåt Blank Tag-bricka Andra specifikationer 7

8 Datablad 250-D-LD301-S 4. Måttskiss Spara 150 mm utrymme för lokal justering med magnetisk skruvmejsel 113 Elektrisk anslutning (Båda sidorna) Montagefäste 97 Terminal anslutning 11 41,3 Ø3 16, ,5 72,5 100,5 54 * DN * 56mm för D4-H4 modeller * 57,2mm för H5 modeller Ø Skruv ½ - 14 NPT Med adapter ØA ØB ØC Dräninger / luftning 72,5 100,5 Märkning Nivå membran E D /4-1 NPT Utan adapter Not: Dimensionerna är angivna i mm Dimensioner för LD301 L Norminal Flange Size Rating A B C E No. Bolt Holes DN 50 DN 0 DN 0 DN 100 DN 100 PN10/40 PN10/16 PN25/40 PN10/16 PN25/ Data i detta blad kan ändras utan särskilt meddelande. Box 5530, Huddinge Telefon Fax information@bevingelektronik.se
