PI-El typ WV-109 & WV-110 Elektriska ställdon

Transkript

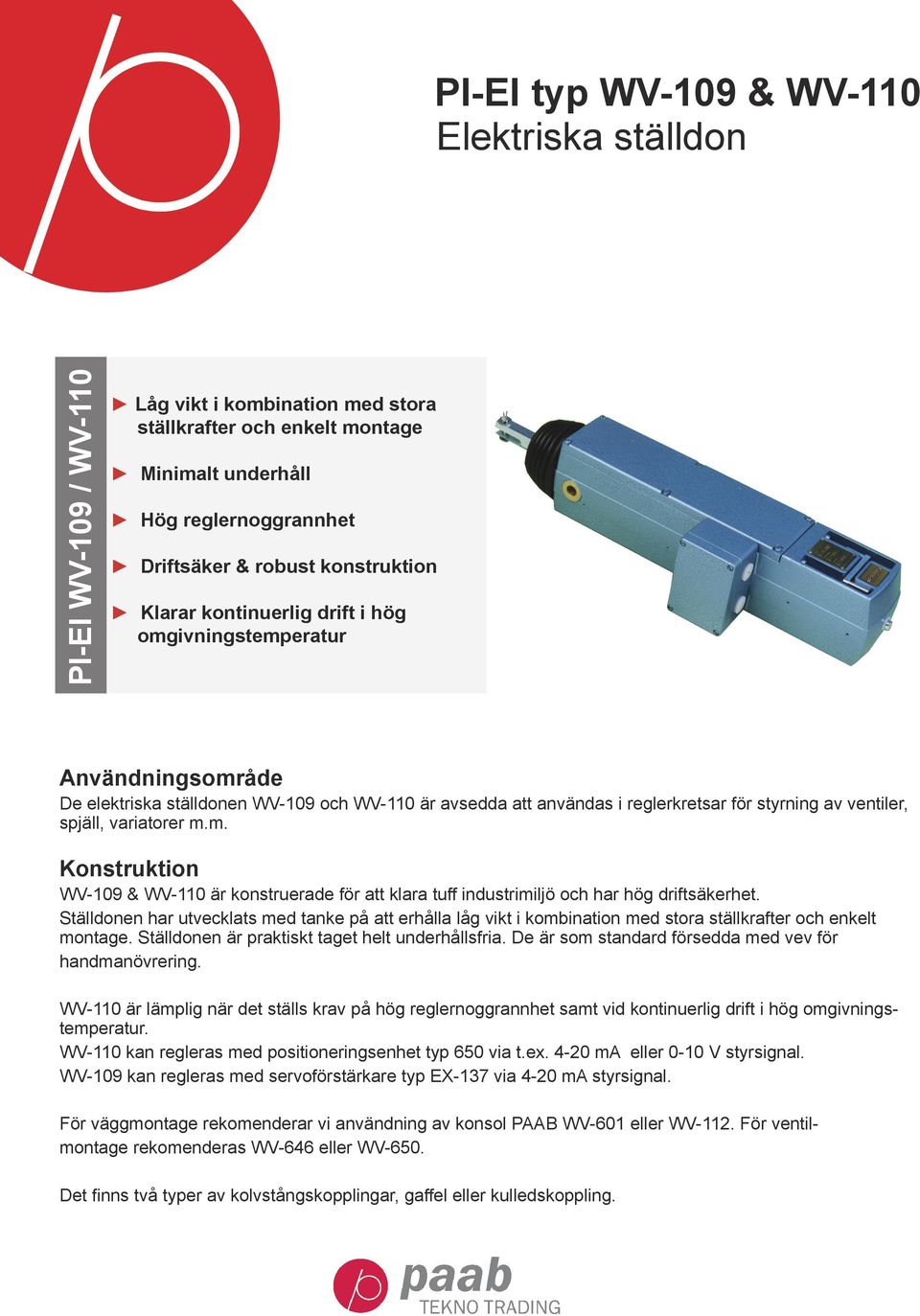

1 PI-El typ WV-109 & WV-110 Elektriska ställdon PI-El WV-109 / WV-110 Låg vikt i kombination med stora ställkrafter och enkelt montage Minimalt underhåll Hög reglernoggrannhet Driftsäker & robust konstruktion Klarar kontinuerlig drift i hög omgivningstemperatur Användningsområde De elektriska ställdonen WV-109 och WV-110 är avsedda att användas i reglerkretsar för styrning av ventiler, spjäll, variatorer m.m. Konstruktion WV-109 & WV-110 är konstruerade för att klara tuff industrimiljö och har hög driftsäkerhet. Ställdonen har utvecklats med tanke på att erhålla låg vikt i kombination med stora ställkrafter och enkelt montage. Ställdonen är praktiskt taget helt underhållsfria. De är som standard försedda med vev för handmanövrering. WV-110 är lämplig när det ställs krav på hög reglernoggrannhet samt vid kontinuerlig drift i hög omgivningstemperatur. WV-110 kan regleras med positioneringsenhet typ 650 via t.ex ma eller 0-10 V styrsignal. WV-109 kan regleras med servoförstärkare typ EX-137 via 4-20 ma styrsignal. För väggmontage rekomenderar vi användning av konsol PAAB WV-601 eller WV-112. För ventilmontage rekomenderas WV-646 eller WV-650. Det finns två typer av kolvstångskopplingar, gaffel eller kulledskoppling.

2 Paab Tekn Tel: Teknisk specifikation Teknisk specifikation Teknisk specifikatio Motorspänning 110 Opt Modell WV-109 WV-110 Effektförbrukning 220 Matningsspänning 230 V, Hz 3x380 V Strömförbrukning alt. 3x 230 V 1,0- Omgivningstemperatur 5.. Vid men Skyddsform S 4 Strömförbrukning 1,0-1,5 A 1,0-1,5 A Typi Isolationsklass B (1 Motorspänning Omgivningstemperatur o V, C Hz o CTermosäkring 120 Option Vid lägre 3x240 temp.( V Hz o C) förses ställdonen Slaglängd med värmeelement max Effektförbrukning W Ställhastighet 8 m Strömförbrukning Skyddsklass 1,0-1,5 IP 54 A IP 54 Omgivningstemperatur C Ställkraft Star Vid lägre temp. Isolationsklass F (155 o ( C) förses ställdonet C) F (155 o med värmeelement C) Indikeringskontakter 250 Skyddsform S 43 IP 54 CE-märkning CE- Termosäkring Typintyg 140 o SP A 140 o Vikt 12 k Isolationsklass B (130 ) Styrenhet EX-1 Teknisk Effektförbrukning specifikation ca W ca 250 W Teknisk specifikation WV-109 Termosäkring Slaglängd 120 max 220 mm max 220 mm Slaglängd Ställhastighet max 220 mm 8 mm/s, alt 12 mm/s Ställhastighet 8 mm/s Standard 8 mm/s utan styrenhet Variabel Mått 2-12 mm/sek via 650 V Ställkraft Start 2700N (275kp) Arb. 4410N (450kp) Indikeringskontakter Ställkraft 250 Start V, N(275kp) A 4200N(430kp) CE-märkning Arb. 4410N(450kp) Vikt Styrenhet CE-märkt med avseende på maskin- och EMC-direktiv 12 kg EX-137 Vikt 12 kg 12 kg Styrenhet Servoförstärkare EX-137 Positioneringsenhet 650 V Mått Dimensioner

3 Optioner A. Potentiometer för lägesindikering. Standardvärde Ohm eller Ohm. B. Växel för reducering av ställhastighet till 1 mm/s. Utväxling 1:8. Ställdonets längd ökas med 75 mm. C. Servoförstärkare typ EX-137 för analog styrning med insignal 4-20 ma. Avsedd för WV-109. D. Positioneringsenhet typ 650V för analog styrning med insignal 4-20 ma/0-10 VDC. Avsedd för WV-110 E. Värmeelement (25W) för omgivningstemperaturer under +5 o C eller där risk för kondens föreligger. F. U-konsol WV-601 G. Dubbelledad konsol WV-112 H. Ventilkonsol WV-646 I. Kolvstångskoppling, gaffel eller kulledskoppling

4 Servoförstärkare EX för manövrering av WV-109 Användningsområde Servoförstärkaren är avsedd att användas i de fall man önskar styra elektriska ställmotorer med en analog elektrisk signal. Konstruktion Servoförstärkaren är helt uppbyggd av elektroniska komponenter. Utgångarna består av Triac element och har således inga mekaniska rörliga delars om kan förslitas. Servoförstärkaren arbetar genom att den inkommande analoga signalen (börvärdet) jämförs med återföringssignalen från den elektriska ställmotorn (ärvärdet). Vid en förändring av börvärdet ger seroförstärkaren en utspänning i den aktuella riktningen till återföringspotentiometern från ställmotorn intagit ett värde där balans mellan börvärdet och ärvärdet åter råder. Teknisk specifikation Insignal (börvärde) 4-20 ma Ärvärdesingång Potentiometer min ohm, max 0-2 kohm Utsignal ärvärde 4-20 ma Matningsspänning 110 alt 230 V ac Utspänning 2 x 110 alt 2 x 230 V ac Max belastning 700 VA Trimbart område 0-100%, %, 0-50%, 15-85% Hysteres 0-10% Omgivningstemp C Montage Lokalt i tät låda, pulverlackerad aluminium Kapslingsklass IP 65 Dimension 140 x 140 x 70 mm Trimning Ställmotorns arbetsomrde kan justeras med potentiometrar märkta Z (inre läget) och S (yttre läget). Kontrollera ställmotorns arbetsområde efter justering av potentiometrarna. För att undvika att ställmotorn arbetar vid små avvikelser mellan är- och bör- värde kan potentiometer märkt HYST justeras tills lämpligt dödband uppnås

5 Trimning Servoförstärkare EX för manövrering av WV-109 Ställmotorns arbetsomrde kan justeras med potentiometrar märkta Z (inre läget) och S (yttre läget). Kontrollera ställmotorns arbetsområde efter justering av potentiometrarna. För att undvika att ställmotorn arbetar vid små avvikelser mellan är- och bör- värde kan potentiometer märkt HYST justeras tills lämpligt dödband uppnås Inkoppling Inkoppling Inkoppling Mått Dimensioner Mått Paab Tekno Trading AB - Box 608, Tingvallastrand 12, Säffle, Sweden Tel: Fax info@paab.com -

6 Positioneringsenhet 650 V - för manövrering av WV-110 Användningsområde För manövrering av ställdon, Pi-El, typ WV-110 Konstruktion Positioneringsenheten är avsedd för att reglera ställdonet Pi-El typ WV-110 via en analog styrsignal. Positioneringsenhetens analoga insignal (börvärde) jämförs med ställdonets lägespotentionmeter; (ärvärde) och reglerar ställdonet så att balans uppnås. Positioneringsenheten kan reglera ställhastighet och levereras samtrimmad med ställdonet, men kan då omprogrammeras via displaymodul eller via PC (option). Teknisk specifikation Matningsspänning Utspänning Analoga insignaler Digitala insignaler Analog utsignal VAC 3 x 240 VAC, 750V Börvärde 0/4-20 ma, 0-10 VDC, Pot min 0-1 kohm, Ärvärde 0-2 kohm Ställdonets yttre ändlägeskontakt 24 VDC Ställdonets inre ändlägeskontakt 24 VDC Ställdonets termoskydd 24 VDC Run/Reset Lägesindikering 0-10 VDC Inställningar Hastighet inställbart mellan % Hysteres 0,3% vid full last Kapslingsklass IP 21 Dimensioner 142 x 73 x 132 mm (d x b x h) Omgivningstemperatur Kablage 0-45 o C Max längd 30 m. Därefter erfordras montage av drosslar för motorströmmen

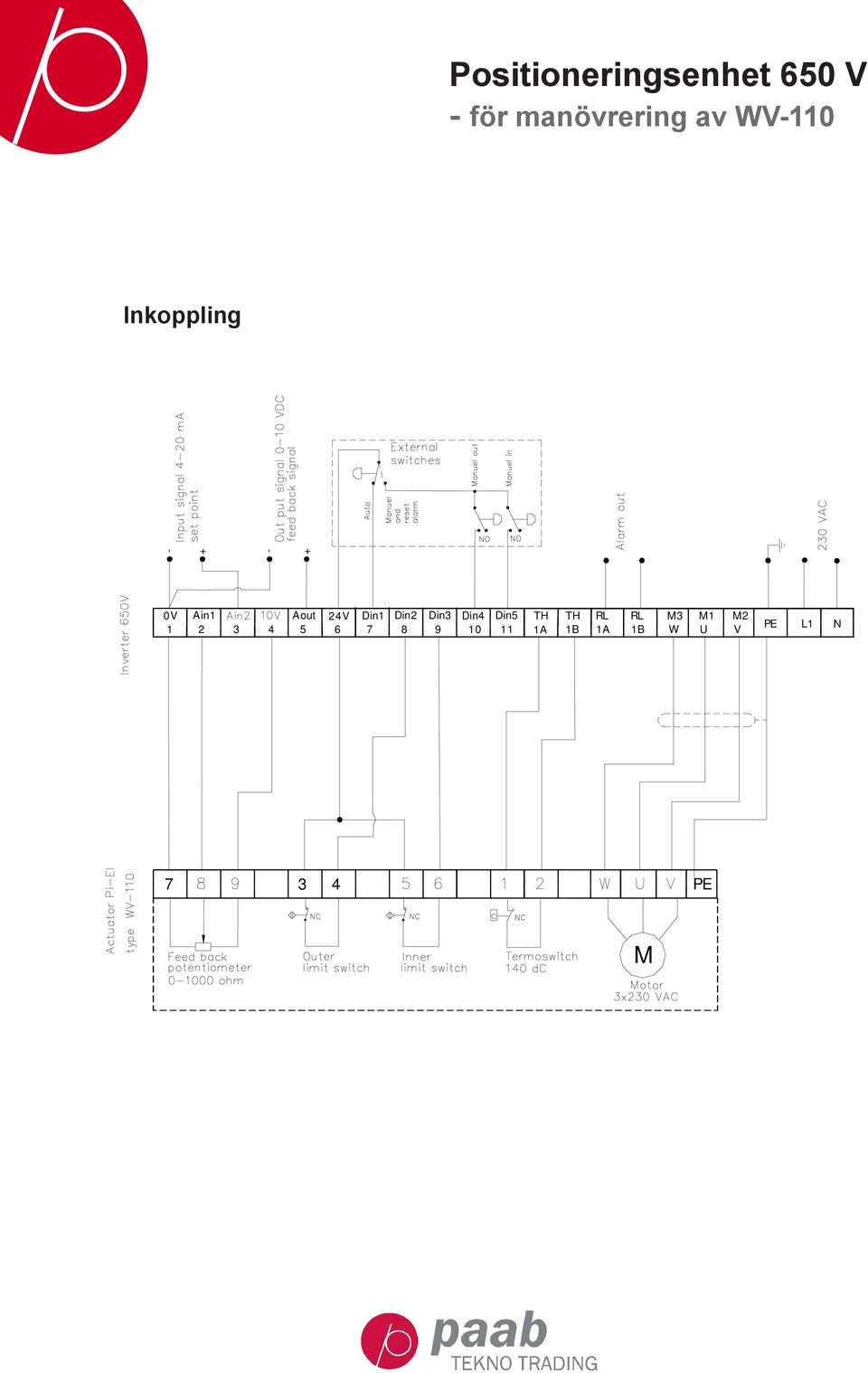

7 PAAB Tekno Trading AB Driftinstruktion WV-110 / 650V V5.2 Positioneringsenhet 650 V - för manövrering av WV-110 För att vid eventuella felkopplingar undvika skador på utrustningen rekommenderar vi att ställdonet manuellt vevas ut till ca 50 % innan positioneringsenheten spänningssätts. Kontrollera därefter att ställdonet stoppar när ändlägesswitcharna aktiveras samt att ställdonet går att reglera via positioneringsenhetens börvärde. Inkoppling 1 Inkoppling V Ain1 Aout 24V Din1 Din2 Din3 Din4 Din TH 1A TH 1B RL 1A RL 1B M3 W M1 U M2 V PE L1 N PE M 3 /

8 Väggkonsoler Väggkonsoler till WV-109 & WV-110 passande till ställdon WV-111, WV-121, WV-118, WV-109 och WV-110 TYP WV-601 TYP WV-112 Väggkonsoler Cylinder A B C passande D E till F ställdon G H A B C D E F G H diameter 80* , , , , , , WV-121, WV-118, WV-109 och WV-110 TYP WV-112 TYP WV-153 Cylinder A B C D E F G H G H A diameter B C D E F G H 80* , , P WV-153 Paab Tekno Trading AB - Tingvallastrand 12, Säffle, Sweden Tel: Fax info@paab.com -
