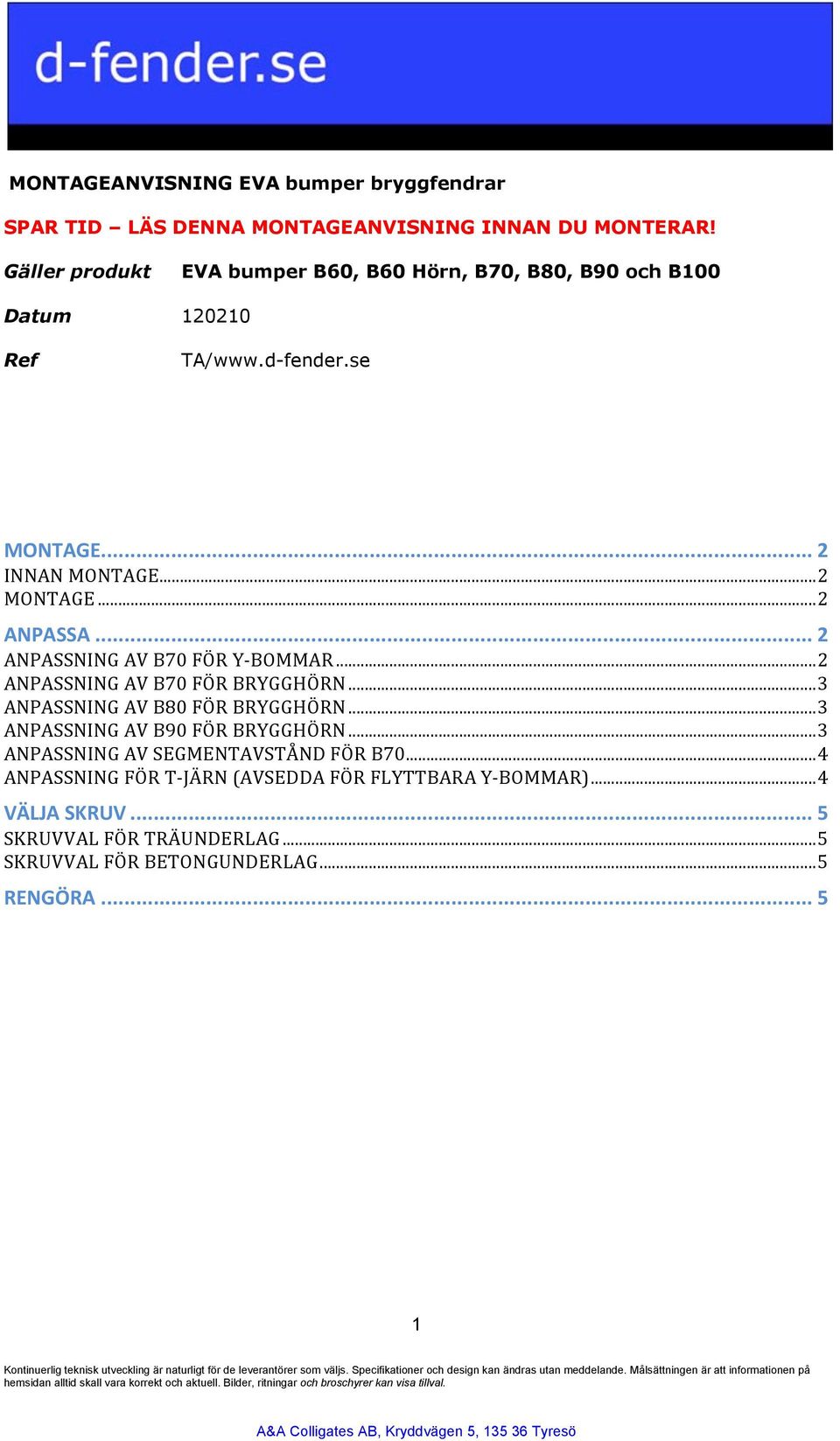

1 MONTAGEANVISNING EVA bumper bryggfendrar SPAR TID LÄS DENNA MONTAGEANVISNING INNAN DU MONTERAR! Gäller produkt EVA bumper B60, B60 Hörn, B70, B80, B90 och B100 Datum Ref TA/ MONTAGE... 2! INNAN!MONTAGE...2! MONTAGE...2! ANPASSA... 2! ANPASSNING!AV!B70!FÖR!Y6BOMMAR...2! ANPASSNING!AV!B70!FÖR!BRYGGHÖRN...3! ANPASSNING!AV!B80!FÖR!BRYGGHÖRN...3! ANPASSNING!AV!B90!FÖR!BRYGGHÖRN...3! ANPASSNING!AV!SEGMENTAVSTÅND!FÖR!B70...4! ANPASSNING!FÖR!T6JÄRN!(AVSEDDA!FÖR!FLYTTBARA!Y6BOMMAR)...4! VÄLJA0SKRUV... 5! SKRUVVAL!FÖR!TRÄUNDERLAG...5! SKRUVVAL!FÖR!BETONGUNDERLAG...5! RENGÖRA... 5! 1

2 MONTAGE0 INNAN0MONTAGE0 1. Brickor tillverkade av blå nylon ingår i leveransen förutom för B70 avsedd för y- bomsmontage (där ingår buntband). Följande gäller: Modell Brickor per fender Diameter, mm utv/inv B / 8 B60 Hörn 6 32 / 8 B / 6 B / 6 B / 6 B / 8 2. Skruvvalet avgörs av fästytans material och djup. Generellt rekommenderar vi rostfria skruvar eller andra skruvar för utomhusbruk. Skruven bör greppa minst 40 mm djupt och skruvhuvudets ytterdiameter bör vara minst 3 mm större än de medföljande brickornas innerdiameter (se tabell). Skruvar ingår ej i leveransen. Observera att modell B80 och B90 kan monteras överlappande i ändarna, varför skruvens totallängd skall kompenseras (ökas) för detta. Vid överlappsmontage krävs två skruvar färre än levererat antal brickor. 3. Använd skruvdragare med bits och eventuella borrstål passande den skruv du valt. Hammare, vattenpass, märkverktyg och markeringstejp (och/eller markeringssnöre) underlättar arbetet. MONTAGE0 1. Märk ut var bryggfendrarna skall monteras innan montaget påbörjas. Använd gärna tejp, snöre och/eller vattenpass för att säkerställa en snygg installation. 2. Var noga med att kontrollera fästytorna så att varje skruv får ett bra grepp. Ta bort löst sittande material från ytorna. Försök att förskjuta montaget om fästytorna inte är tillräckligt bra. 3. Förborra för skruvar och eventuella pluggar om så behövs. 4. Använd montagebrickorna. Montera fendern. Skruvarna kan dras med skruvdragare men det skall ske med försiktighet. Med en alltför kraftfull maskin är det fullt möjligt att dra igenom både montagebricka och bryggfender. Vi rekommenderar att man inte drar skruvarna hårdare än att fendermaterialet vid montagehålet komprimeras mer än 50 %. 5. Modell B80 och modell B90 har en överlappande design. Observera att totalt täckande längd blir kortare när överlappning används. 6. Modell B70, B80 och B90 kan monteras runt hörn och B70 kan anpassas för olika höjder. Samtliga fendrar kan kapas för att anpassas. För fler råd om detta, se anpassa nedan. ANPASSA0 I vissa lägen kan det vara nödvändigt att göra anpassningar av bryggfendrarna så att de passar sin funktion bättre. Nedan kommer några råd. Dessa råd är generella och kan inte ta hänsyn till varje unik bryggas utseende. ANPASSNING0AV0B700FÖR0Y<BOMMAR0 B70 är konstruerad för att lätt kunna anpassas till olika höjder av y-bommar. B70 placeras som en upp och ned vänd L-profil över y-bommen. Det korta benet av B70 kommer att täcka ca 30 mm in på y- bombalkens övre yta och det längre benet ca 100 mm av y-bombalkens sida mot båten. 2

3 ANPASSNING0AV0B800FÖR0 På baksidan av det längre benet på B70 finns horisontala såganvisningar som gör att det är lätt att korta ned den till 80, 60 eller 40 mm y-bomshöjd. Det finns även tre vertikala såganvisningar som gör det lätt att dela B70 i två lika delar om en kortare längd behövs, eller att korta ändarna med 20 mm. B80 är även den lätt att använda för brygghörnor. För att kapa längre snitt, igenom tjockare EVAplastpartier som i B70 är det lämpligt att använda en fintandad handsåg. Ju fler tänder per tum som som sågbladet har, desto finare snitt blir det. I regel ger längre sågtag en finare snittyta. För att jämna till snittytan används med fördel en rasp. ANPASSNING0AV0B700FÖR0 B70 är lätt att installera runt ett brygghörn då inget material behöver avlägsnas. B70 monteras med skruv uppifrån. Det är viktigt att hela B70 får stöd såväl horisontalt som vertikalt. I vissa fall kan det vara nödvändigt att fästa B70 på vertikalplanet, vilket i så fall görs mellan segmenten. Skruva först fast den ena delen av B70 så att halva delen av mellanrummet mellan segmenten på B70 sticker utanför bryggdäcket (med hänsyn till utstickande delar på bryggans vertikalplan där B70 monteras). Vik därefter B70 runt hörnet och skruva fast den. För att underlätta att böja B80 runt brygghörnet krävs det att den anpassas. Genom att ta bort något av de två inre paren av fästytorna för bricka och skruv, kan fendern lätt böjas över brygghörnet där fästytorna tagits bort. Lättast är att använda figursåg. ANPASSNING0AV0B900FÖR0 Även B90 är utmärkt för att använda på brygghörn. B90 kräver lite mer arbete med en figursåg. Följande steg är lämpliga: Bilden ovan visar lämplig placering av skruven, det vill säga utefter kantlinjen 12 mm framför bakkanten av fendern. 1. Bestäm var B90 skall böjas. Såga ur fästplattorna för bricka och skruv - jämförbart med B80 ovan. 2. Med fendern upp och ned: såga utmed ena sidan av den vertikala inre väggen (2) ca 90 mm rakt ned mot botten av fendern Mät ca 100 mm från väggen (3a). Gör ett vertikalt snitt (3b) på ca 23 mm räknat från

4 fenderns inre sida (ca 30 mm räknat från utsidan). 4. Gör ett snitt (4) mellan (2) och (3b). Snittet kan göras rakt eller gå i en svag böj parallellt med det utvändiga bågmönstret. 5. Gör motsatta sidan på samma sätt. 6. Jämna av snittytorna med en rasp. ANPASSNING0AV0SEGMENTAVSTÅND0 FÖR0B700 B70 är konstruerad med fyra utstående skyddande segment. Mellanrummet mellan varje segment är cirka 40 mm för att ge plats åt buntband eller skruvar. Ändarna vid de yttersta segmenten är även de 40 mm. Bilden ovan visar bland annat brädan som skruvats fast i bryggans kantbräda mellan T-järnets nedre fästöglor. Om B70 monteras sida vid sida och samma segmentavstånd önskas mellan dem, bör följaktligen 20 mm avlägsnas från varje ände av B70. På baksidan av B70 finns en vertikal såganvisning på ändarna, som riktmärke. Använd en fintandad handsåg för bästa resultat. På grund av gjuttekniken kan inte såganvisningarna bli helt raka varför det är viktigt att måtta rakt med sågen. ANPASSNING0FÖR0T<JÄRN0(AVSEDDA0 FÖR0FLYTTBARA0Y<BOMMAR)0 På många flytbryggor är y-bommarna flyttbara. Detta möjliggörs genom att y-bommarna är skjutbara på en skena fastsatt i bryggan, ett så kallat T-järn. T-järnet sticker upp en bit ovanför bryggdäcket och utanför bryggans kantbräda, varför anpassningar måste göras av fenderinstallationen för att bryggfendrarna skall fungera på ett optimalt sätt (och då som bryggnäbb). Vid installation av B70 på bryggkant som bryggnäbb rekommenderar vi att en tryckimpregnerad bräda monteras på bryggkanten under T-järnet för att ge stöd åt bryggfendern. Brädan bör ha samma tjocklek som T-järnet sticker ut bryggans kantbräda. B70 skruvas sedan fast i brädan där skruvarna skall gå in i brädan nära underkanten av T-järnet utan att splittra kanten av brädan. Välja långa skruvar så att de även får fäste i bryggans kantbräda. I det fall fenderns bygghöjd över T-järnet måste begränsas kan B70 monteras upp och ned. I detta fall är det nödvändigt att lägga en stödjande list under T-järnet så att B70 kan vila mot den. Observera att det är viktigt att B70 sticker upp precis 10 mm ovanför T-järnet för att skydda båtstäven. B70 skruvas sedan fast i listen där skruvarna skall gå in i listen så nära underkanten av T-järnet som möjligt utan att splittra listen. Välja långa skruvar så att de även får fäste i bryggans kantbräda. Av dessa två metoder, rekommenderar vi den övre. För större båtar kan B60 Hörn med fördel användas som bryggnäbb. I detta fall måste tryckimpregnerade stödbrädor monteras på såväl bryggans kantbräda som däck för att kompensera för T-järnet. Stödbrädan på bryggdäcket kan med fördel figursågas efter formen på B60 Hörns fästyta. 4

5 VÄLJA0SKRUV0 Vi vill ge följande råd för val av lämpliga skruvar till de olika bryggfendrarna: För bryggfendrar B60, B60 Hörn och B100 används nylonbricka 32. Denna bricka har en ytterdiameter på 32 mm och en tjocklek på 4 mm. Brickans innerdiameter - skruvhålet - är 9 mm varför vald skruv skall ha en skalldiameter om minst 12 mm. skruv skall vara för utomhusbruk. skruvskallen skall ha en diameter som är minst 3 mm större en monteringsbrickans innerdiameter. skruv med platt skalle har fördelen att den fördelar kraftten bättre över monteringsbrickan jämfört med en skruv med sänkt skalle. huvudet på en skruv med platt skalle får vara maximalt 5 mm högt. skruv med sänkt skalle har fördelen av att den bygger mindre på höjden än skruv med platt skalle. var försiktig vid åtdragning av skruv med skruvdragare. Används för mycket kraft, är det lätt att dra igenom såväl bricka som bryggfender (denna risk ökar då skruvar med sänkt skalle används). Bryggfenderns tjocklek får som mest dras ihop till 50 %. Nylonbricka 32 med tre lämpliga skruvar: ESSVE CorrSeal 6,0x70, V/S/B utvändig skruv TFT 6,0x80 UTV och V/S/B Jumbo Jetting 6x7,6 UTV. SKRUVVAL0FÖR0BETONGUNDERLAG0 För betong och andra hårda material rekommenderar vi fransk träskruv för utomhusbruk tillsammans med nylonplugg (se bild nedan). Följande dimensioner rekommenderas: SKRUVVAL0FÖR0TRÄUNDERLAG0 För bryggfendrar B70, B80 och B90 används nylonbricka 20. Denna bricka har en ytterdiameter på 20 mm och en tjocklek på 3 mm. Brickans innerdiameter - skruvhålet - är 6 mm varför vald skruv skall ha en skalldiameter om minst 9 mm. För bryggfender Skruv, mm Plugg, mm B70, B80, B90 6 x 80 8 x 40 B60, B60 Hörn, B100 8 x x 50 RENGÖRA0 Våra bryggfendrar färgar inte av sig, men smuts och olja från en oren båt kan smutsa ned fendrarna. För rengöring rekommenderar vi diskmedel eller tvål. Diskmedlet YES är mycket effektivt om bryggfendern är mycket smutsig. Använd koncentrerad YES och jobba in det med en fuktad diskborste på bryggfenderns yta. Skölj därefter noga med vatten. I övrigt kommer inte bryggfendern att förstöras av kemiska ämnen, vatten, kyla eller UV-strålning. Nylonbricka 20 med fyra lämpliga skruvar: V/S/B utvändig skruv TFT 5,0x70 UTV, ESSVE CorrSeal 6,0x70, V/S/B utvändig skruv TFT 6,0x80 UTV och V/S/B Jumbo Jetting 6x7,6 UTV. Det är en god vana att inspektera bryggfendrarna emellanåt och ta bort smuts, grus och damm. 5
