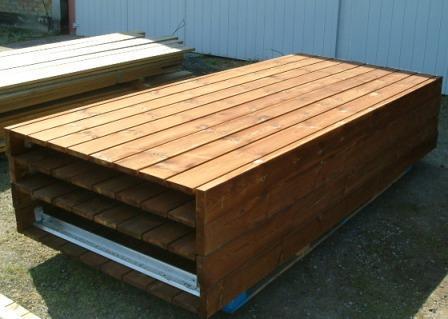

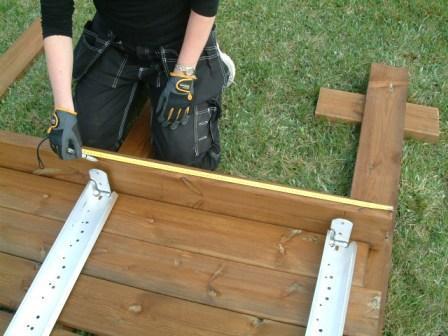

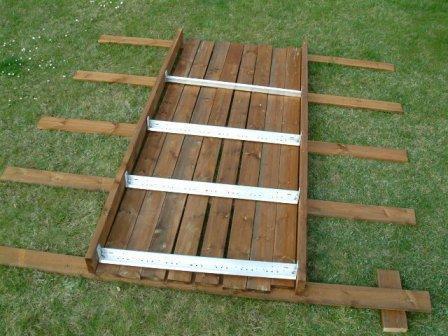

1 Gratulerar till köpet av Toftabryggans produkter. Monteringsinstruktion Monteringen av bryggorna är enkel, men tag er tid och läs denna instruktion innan ni börjar så behöver ni inte göra om några moment. Verktyg som behövs är skruvdragare med T20 bits och en 13 hylsa med fäste till skruvdragaren. Handskar att använda när ni hanterar tryckimpregnerat virke. Det är lättast om man kan vara på ett plant underlag. Använd gärna materialet till de övriga sektionerna för att göra en arbetsyta., placera 5 reglar/trallbrädor på tvären över dessa, där aluminiumbalkarna kommer att placeras. Kontrollera så det är plant där ni ska bygga er brygga. Lägg ut reglarna och trallbrädorna. Kolla så att brädornas snyggaste sidan kommer nedåt (och utåt för reglarna). Använder ni 120mm och 95mm trallbrädor lägg dessa enligt de mindre hålen i aluminiumbalkarna, 95 brädan läggs längst ut mot kanterna på 1300 bredden och längst ut och som bräda 3 på 1750 och 2300 bredden. Märk upp insidan på reglarna, 12cm samt 80cm från ändarna. Lägg på aluminiumbalkarna med den vinklade och låga kanten mot bryggans ändar, samt balken i mitten. I den andra änden av bryggan fästs balken med sprintarna, om det inte är en startsektion som har 5 likadana balkar.

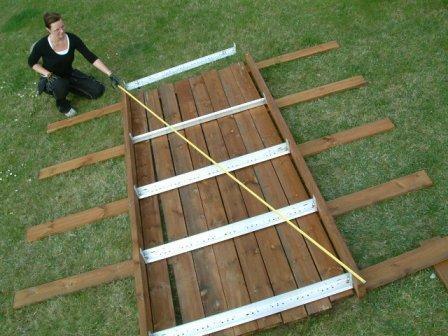

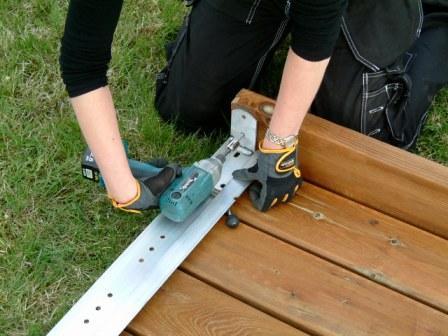

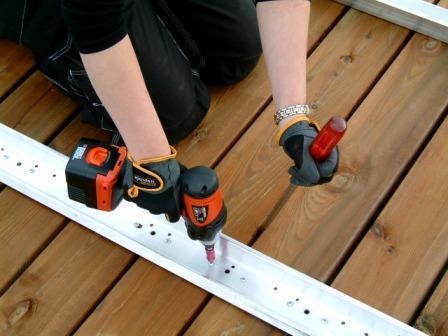

2 Skruva sedan fast balkarna i reglarna vid markeringarna med de franska skruvarna. Det är viktigt att balken samt regeln och trallbrädorna trycks ned när man skruvar fast dem, så att bryggan blir plan på ovansidan delvis sidan som ligger nedåt nu. Kryssmät nu så att diagonalerna är lika långa. Börja sedan skruva fast alla trallbrädorna i den första balken med 2 skruv i varje bräda. Var noga med att trallvirket ligger jämt med reglarna i denna ände av bryggan för att benställningen sen skall passa. Fortsätt sedan med nästa och nästa balk, håll ett öga på avstånden mellan trallbrädorna, justera med en stor skruvmejsel. Det kan skilja mycket på bredden på grund av hyvlingen och fuktigheten i träet.

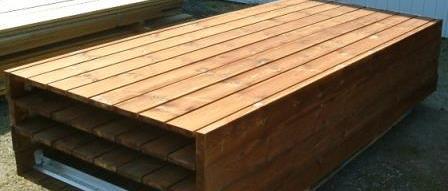

3 Balken med sprintarna i skruvas fast sist då eventuell skillnad i längd på virket inte syns lika mycket i den änden Klar nu? Japp! Vänd nu på bryggan och beskåda din första bryggsektion. Kontrollera så att reglarna och trallen är i jämnhöjd. Nu kan du använda denna som arbetsbord till nästa bryggsektion.

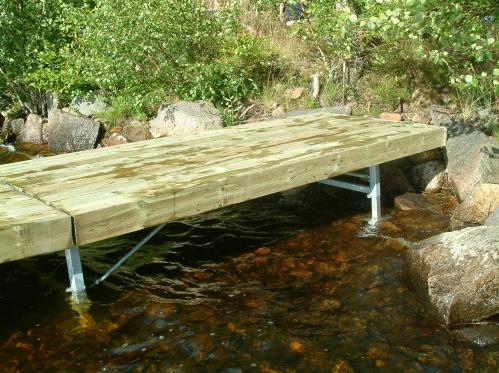

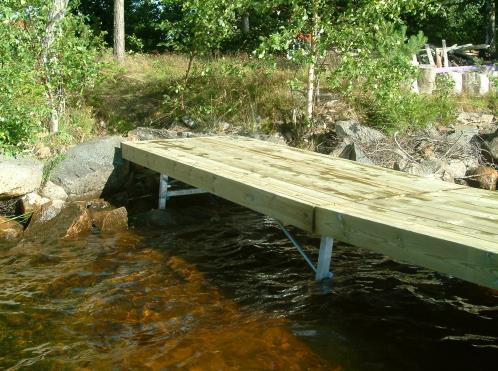

4 Monteringsinstruktion för bryggor med överhäng Detta kan göras då man vill placera den första sektionen mot land vid till exempel stenig strandlinje eller mot en ojämn berghäll eller liknande. En extra benställningen placeras då vid land och bryggan blir fristående. Monteringen av bryggorna är enlig instruktionen ovan, men tag er tid och läs denna instruktion innan ni börjar så behöver ni inte göra om några moment. När du lägger på aluminiumbalkarna med den vinklade och låga kanten mot bryggans kant, samt balken i mitten. se bild Det är detta i steg du kan vända på aluminiumbalkarna så att den vinklade och låga kanten kommer mot bryggans mitt. Benställningen placeras då i den andra aluminiumbalken och stagen placeras i den första aluminiumbalken. Alternativt kan man förskjuta aluminiumbalkarna så att benställningen kommer på lämplig plats. Tänk på att inte ha större överhäng än nödvändigt för bryggans stabilitet. Det är viktigt att avståndet mellan hålen i balkarna för de franska skruven är 68cm! Skruva sedan fast Aluminiumbalkarna i reglarna med de franska skruvarna med 68 cm mellanrum. Det är viktigt att balken samt regeln och trallbrädorna trycks ned mot underlaget när man skruvar fast dem, så att bryggan blir plan på ovansidan.

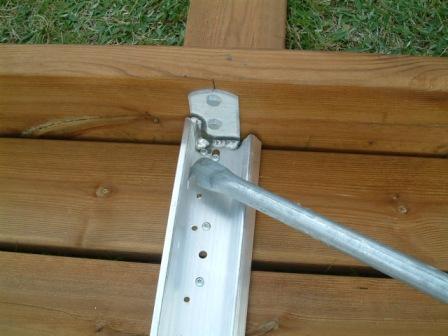

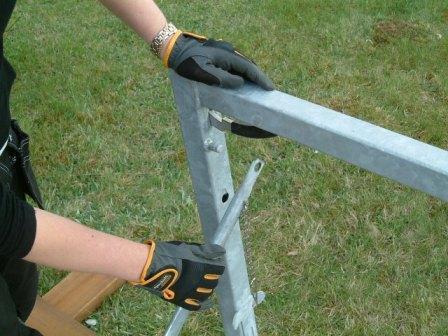

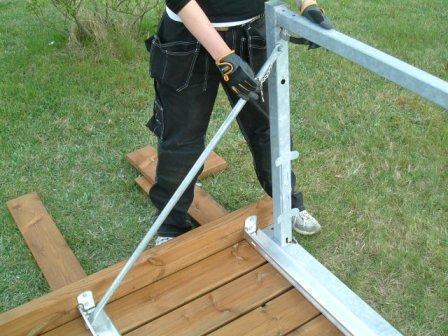

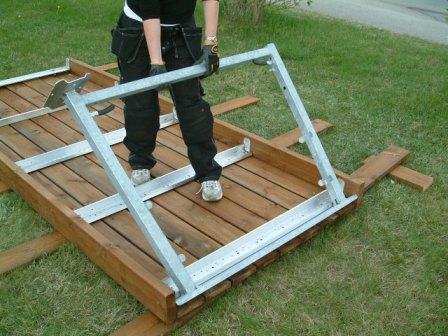

5 Monteringsinstruktion för benställning Monteringen av benställningen på bryggorna är enkel 1. Haka i benställningen och fäll upp den. 2. Sätt i staget i skåran på balken. 3. Fäst staget på benställningen. 4. Sätt i sprinten.

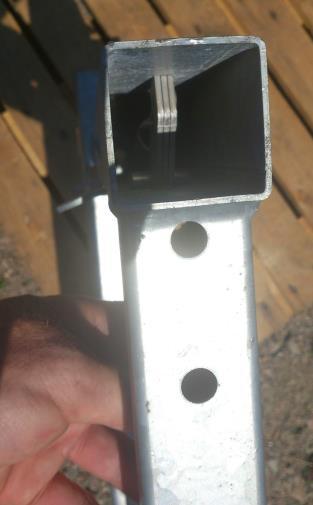

6 Monteringsinstruktion för foten i benställning Monteringen av benet med foten i benställningen på bryggorna är enkel om man gör rätt. Det sitter en stoppklack på benet med foten som förhindrar att benet ska kunna lossna ur benställningen. 1. Det är lättast om man har benställningen upp och ner, man kan fästa benställningen i bryggan så den hålls på plats. 2. Tryck handtaget nedåt och vrid det till hörnet (klockan 2). 3.Nu kan man föra ner benet så det passerar stoppklacken som är på benet, (vrider man åt fel håll så är nitskallen i vägen).

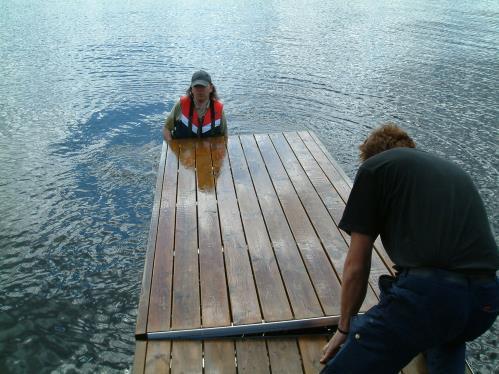

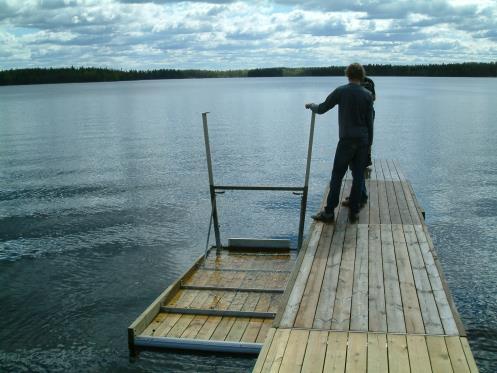

7 Sjösättning av bryggan Placera första bryggsektionen upp och ned i vattenbrynet. Montera benställningen, sätt dit snedstagen med sprintarna. Ta ut bryggsektionen till den plats där den skall ligga och vänd benen neråt. Är det grunt kan ni ta bryggan till djupare vatten för att välta den. Placera nu bryggan på plats och justera höjden, genom att lyfta bryggan i hörnet och trampa ned benet med foten. Fortsätt med att haka på nästa sektion och släpp i sprintarna samt justera höjden osv.

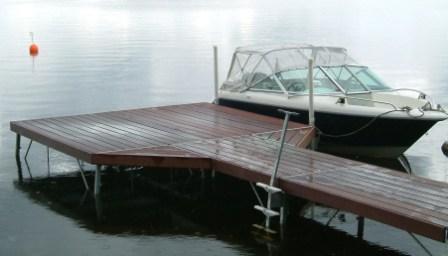

8 Toftabryggans tillbehör Fenderstolpe Har ni en bryggsektion där ni vet att ni skall lägga en mindre båt mot Toftabryggans fenderstolpar bör ni anpassa brygglängden på den sektionen så att båtens sida inte går emot bryggkanten, båtens relingslist skall ligga an mot fenderstolparna. Fenderstolpe Sidofäste WDC Hörnsektion Badstege Hörnsektion Vattenskoterlift bryggmonterad Vattenskoterlift Stolpfäste för livboj

9 Materiallista för Toftabryggan med 28 X 145 Det finns numera både grön och brun-impregnerat virke att köpa, i virkesdimension 28 X 145 samt 45 X 145 dimension som passar till Toftabryggans produkter. Sortera ditt virke noggrant när du köper det, undvik brädor som är skadade, skeva och har mycket knagg, då får ni en finare brygga. Det underlättar väldigt mycket om man köper allt virke i rätt längd direkt, det finns ofta 3 och 3,3 samt 3,6 meter färdig kapat, man slipper då mycket justeringsarbetet med sågen. Kontrollera att det är samma längd på alla bitarna, som du har beställt dem, brädgårdarnas toleranser är stora. Vid användande av trallvirke 28 X 145 och reglar 45 X mm bred gångbrygga 2 stycken 45 X 145 Reglar 4 stycken 28 X 145 trallbrädor Lämplig längd upp till 3600mm kan rekommenderas för denna bredd mm bredd 2 stycken 45 X 145 Reglar 8 stycken 28 X 145 trallbrädor Lämplig längd upp till 3600mm kan rekommenderas för denna bredd mm bredd 2 stycken 45 X 145 Reglar 11 stycken 28 X 145 trallbrädor Lämplig längd upp till 3300mm kan rekommenderas för denna bredd mm bredd 2 stycken 45 X 145 Reglar 15 stycken 28 X 145 trallbrädor Lämplig längd upp till 3000mm kan rekommenderas för denna bredd. Hörnsektion 1 stycken 45 X 145 Regel 2000 mm 4 stycken 28 X 145 trallbrädor
