1 Anvisning för stomresning Family oval 2sr_familyO_se_v20-3

2 Introduktion Stommen för poolmodell Family består av reglar som sammanfogas enligt principen för knuttimmer. Poolen kan placeras ovan mark eller helt/delvis nedgrävd. Poolväggen är konstruerad för att motstå ensidigt tryck från jord och motfyllnad vilket gör att poolen kan tömmas på vatten. Poolväggen kan också motstå ensidigt vattentryck. i Innan installation, läs noggrant igenom samtliga anvisningar och förvissa dig om att du förstår innehållet. Vid frågor, kontakta din återförsäljare. OS! Anvisningen gäller för Family modell 460, 540 och 640. I anvisningen används Family modell 640 som exempel. REKOMMENDERADE VERKTYG OCH HJÄLPMEDEL Vattenpass Måttband Skruvdragare orr Ø 3 mm, Ø 4 mm, Ø 6 mm locknycklar VID FRÅGOR, KONTAKTA DIN ÅTERFÖRSÄLJARE För kontaktinformation till din återförsäljare, se eller skanna QR-koden nedan.?! 1

3 Leverans MEDFÖLJANDE I POOLPAKETET Pos. enämning 1 Konsol 2 ottenbalk 3 Skarvplåt för bottenbalk 4 Sargstöd 5 Fästplåt för sarg 6 Sarg 7 Skarvplåt för sarg 8 ult 8 x 30 mm 9 ult 10 x 30 mm 10 ult 10 x 50 mm 11 ricka Låsbricka Mutter 14 Skruv 4 x 35 mm 15 Skruv 5 x 40 mm 16 Skruv 6 x 40 mm 17 Skruv 5 x 60 mm 18 Skruv 5 x 70 mm 19 Skruv 5 x 100 mm 20 Skruv 6 x 20 mm 21 Skruv 6 x 25 mm Regelpaket Family REKOMMENDERAD SÄKERHETSUTRUSTNING Skyddshandskar Skyddsskläder Hörselskydd Skyddsglasögon Skyddsskor 2

4 Markarbete ovan mark FÖR MARKARETE GÄLLANDE NEDGRÄVD POOL, SE SEPARAT ANVISNING. SCHAKT 1. Markera stommens storlek och position. Lägg till 500 mm runt om. 2. Säkerställ markering väl med stakkäppar och flukter utanför tänkt grop. nivå överkant = 500mm = 3. Schackta bort befintlig jordmån inom markering. Se till att schaktbotten är fri från uppstickande rötter, stenar och ojämnheter. Schaktdjup ska vara minst 250 mm mm 3

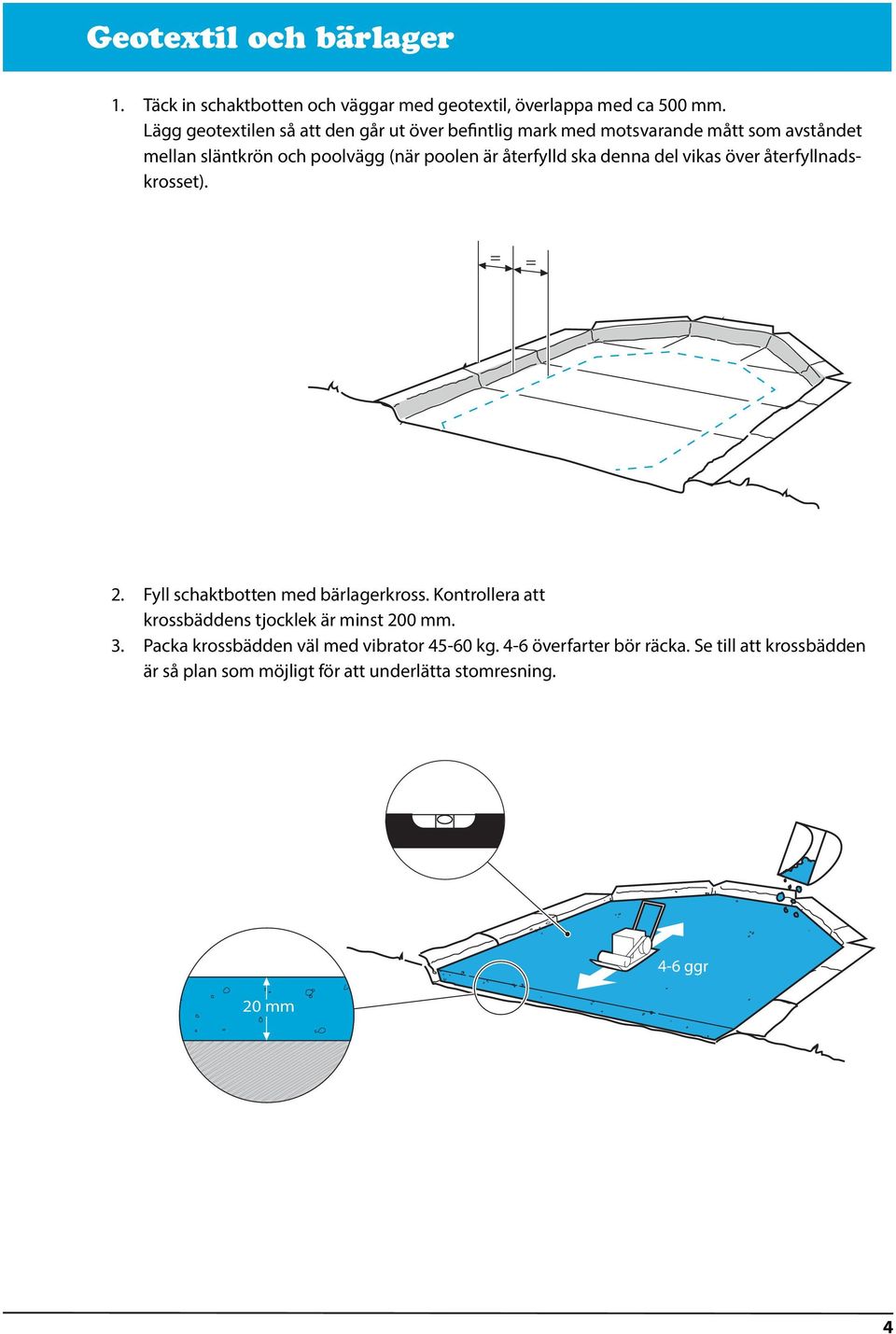

5 Geotextil och bärlager 1. Täck in schaktbotten och väggar med geotextil, överlappa med ca 500 mm. Lägg geotextilen så att den går ut över befintlig mark med motsvarande mått som avståndet mellan släntkrön och poolvägg (när poolen är återfylld ska denna del vikas över återfyllnadskrosset). = = 2. Fyll schaktbotten med bärlagerkross. Kontrollera att krossbäddens tjocklek är minst 200 mm. 3. Packa krossbädden väl med vibrator kg. 4-6 överfarter bör räcka. Se till att krossbädden är så plan som möjligt för att underlätta stomresning. 20 mm 4-6 ggr 4

6 Konsoler MONTAGE Sammanfoga 34 två bottenbalkar 5 med skarvplåtar Montera konsoler i var ände på den skarvade bottenbalken. 3. Montera ytterligare bottenbalkar och konsoler på samma sätt. Konsolerna och den skarvade bottenbalken ska bilda en u-sektion. 4. Montera nästa u-sektion på samma sätt PLACERING Mät ut och markera stommens yttermått. Kontrollera att måtten överensstämmer med ritningen för din poolstorlek. 2. Mät ut och markera placeringen för U-sektionerna. Avstånd mellan U-sektioner varierar. För korrekt avstånd mellan U-sektioner mått A i tabell. 3. Gräv ned U-sektionens bottenbalk bärlagret. Grävdjup varierar beroende på poolväggens färdiga höjd. För korrekt grävdjup, se mått och C i tabell Viktigt! Angivna grävdjup (C) är cirkamått. Om poolen ska placeras parallellt eller i annat förhållande med hus, altan eller andra objekt, bör måtten anpassas. Kontrollera noggrant måtten under arbetets gång. 21 Nivå överkant A 00 mm C 180 mm Avstånd mellan U-sektioner (c/c) A Antal U-sektioner Avstånd mellan U-sektioner 2 st = 620 mm 3 st = 600 mm Höjd på färdig poolvägg Grävdjup för balk C Grävdjup för balk (Cirkamått) 1170 mm = ca 330 mm 00 mm = ca 200 mm 5

7 4. Kontrollera att konsolerna är i lod. 5. Återfyll med bärlagerkross och packa krossbädden väl med vibrator kg. 4-6 ggr 6. Lägg ut geotextil så att poolens tänkta botten är helt täckt. Geotextilen bör sträcka sig minst 500 mm utanför poolens tänkta yttermått. 7. Placera angiven mängd putssand mitt på geotextilen. 6

8 Stomresning REGELTYPER Poolens väggar byggs av reglar. Reglarna skiljer sig från varandra, var därför noga med att använda den regeltyp som anges i anvisningen. lång asregel A asregel asregel C lång Regel för inlopp E asregel A asregel asregel C Regel för inlopp E lång lång Väggregel Väggregel D Väggregel Väggregel D Regel för bräddavlopp F Regel för bräddavlopp F lång lång Toppregel I Toppregel J Toppregel H Toppregel I Toppregel J Toppregel H Regel för bräddavlopp G Regel för bräddavlopp G Regel för bräddavlopp G Regel för bräddavlopp G Regel för inlopp E Regel för bräddavlopp F Regel för inlopp E Regel för bräddavlopp F Toppregel H Toppregel J Toppregel H Väggregel D Toppregel J Toppregel I Väggregel Toppregel I Väggregel D asregel C asregel A asregel Väggregel Väggregel 7 asregel C asregel A

9 ASREGLAR 1. Mät ut och markera stommens yttermått. Kontrollera att måtten överensstämmer med ritningen för din poolstorlek. 2. Placera ut basreglar typ A längst stommens kortsidor. 3. Placera ut basreglar typ längst stommens diagonalsidor. 4. Montera basreglar typ C vid stommens långsidor. Reglarna måste sammanfogas noggrant i varje knut. Använd mellanlägg om hammare krävs vid sammanfogning. A C VÄGGREGLAR 1. Montera väggreglar typ längst stommens kortsidor. 2. Montera väggreglar typ D längst stommens långsidor. 3. Montera väggreglar typ längst stommens diagonalsidor. OS! Knutarna och sponten mellan reglarna måste sammanfogas noggrant. Till detta kan behövas hammare. Använd då mellanlägg för att inte skada träet. Kryssmät stommen innan montage av väggreglar påbörjas. Montage sker korsvis. D 3 1, 2 3 8

10 4. ygg på ytterligare varv tills fem väggreglar typ monterats vid stommens kortsidor. asreglar inräknas inte. 5. Välj ut en kortsida för montage av inlopp, bräddavlopp. REGEL FÖR INLOPP 1. Montera Regel för inlopp typ E vid stommens kortsida. E E varv 5 varv 4 varv 3 varv 2 varv1 E E varv 5 varv 4 varv 3 varv 2 varv1 asregel asregel 2. Färdigställ varvet med väggreglar typ och D. D 9

11 REGLAR FÖR RÄDDAVLOPP SAMT TOPPREGLAR 1. Montera regel för bräddavlopp typ F vid kortsida. 2. Placera bräddavlopp i avsedd håltagning. 3. Färdigställ varvet med väggreglar typ och D. F E F D F varv 5 varv 4 varv 3 varv 2 varv1 E varv 5 varv 4 varv 3 varv 2 D F varv1 asregel asregel 4. Montera regel för bräddavlopp typ G över bräddavloppet vid stommens kortsida. 5. Montera toppregel typ I på motstående kortsida. 6. Montera toppreglar typ H vid stommens långsidor. 7. Montera toppreglar typ J vid stommens diagonalsidor. G J F E varv 5 varv 4 varv 3 G H J G varv 2 varv1 F E varv 5 I H varv 4 varv 3 asregel varv 2 varv1 I asregel 10

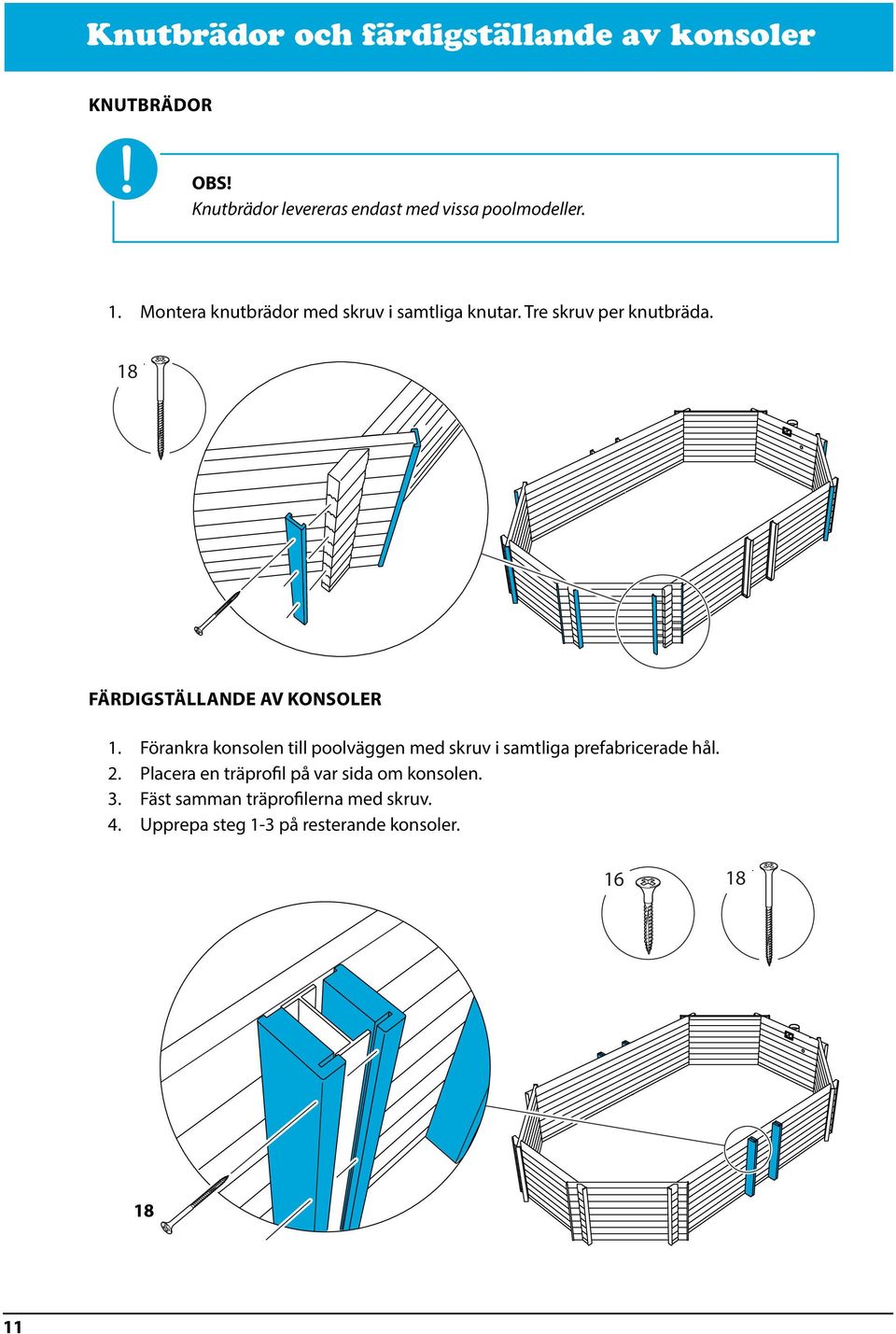

12 Knutbrädor och färdigställande av konsoler KNUTRÄDOR OS! Knutbrädor levereras endast med vissa poolmodeller Montera knutbrädor med skruv i samtliga knutar. Tre skruv per knutbräda FÄRDIGSTÄLLANDE AV KONSOLER 1. Förankra konsolen till poolväggen med skruv i samtliga prefabricerade hål. 2. Placera en träprofil på var sida om konsolen Fäst samman träprofilerna med skruv. 4. Upprepa steg 1-3 på resterande konsoler

13 Invägning och färdigställande av poolbotten INVÄGNING 1. Vik geotextilen upp över basregelns yttre kant och fäst med pappspik (c/c 100 mm). c/c 100 mm 2. För in 50 mm putssand mellan basreglar och geotextil tills stommen står i våg. Se till att packa putssanden noggrant. 3. Kryssmät stommen och kontrollera att måtten överensstämmer med ritningen för din poolstorlek. Kryssmät stommen 3 50 mm

14 FÄRDIGSTÄLLANDE AV POOLOTTEN 1. Kryssmät diagonalen och kontrollera att måtten är lika långa på diagonalerna. 2. Vattenbegjut putssanden och packa den väl med vibrator. Det färdigpackade putssandslagret ska vara ca 60 mm tjockt och nå 10 mm upp på poolväggens insida. 3. rädriv ytan och gör den helt slät och hård. Färdig vägghöjd invändigt pool ska vara 1190 mm. Viktigt! Toleransen vid utjämning av putssanden är endast några millimeter, samma noggrannhet gäller även då bottenmatta används * mm 10 mm 4-6 ggr * Vägghöjd 1,2m > 1162 mm * Vägghöjd 1,33m >92 mm

15 Sargstöd 460 (mm) = = 600 Långsidor Diagonalsidor/ fri kortsida Kortsida för bräddavlopp/inlopp 540 (mm) = = 600 Långsidor Diagonalsidor/ fri kortsida Kortsida för bräddavlopp/inlopp 640 (mm) Långsidor Diagonalsidor/ fri kortsida Kortsida för bräddavlopp/inlopp GUIDE FÖR SARGSTÖD Poolstorlek Långsidor Diagonalsidor Fri kortsida Kortsida med bräddavlopp/inlopp st 1 st 2 st 2st st 1 st 2 st 2 st st 3 st 3 st 2 st 14

16 MONTERING AV SARGSTÖD Sargstöd monteras 3 mm under toppregelns överkant på poolens utsida. Samtliga sargstöd fästs från insida pool med skruv. 1. Mät ut och markera positioner för sargstöd. För antal sargstöd per sida, se guide för sargstöd. För avstånd mellan sargstöd, se sid Montera sargstöd vid utmärkta positioner. Samtliga sargstöd monteras med två skruvar från insida pool. Se till att sargstöden monteras 3 mm under toppregelns överkant. 3. På poolmodell monteras 2 fästplåtar 3 på samtliga sargstöd mm

17 19 20 Montering av snäpp-in-list Snäpp-in-listen monteras jäms med toppregel invändigt pool. Snäpp-in-listen levereras som ett antal standardlängder på 1180 mm, samt ett antal längder som måttanpassats till poolens olika sidor. De olika längderna kombineras för att passa till långsidor, diagonalsidor och kortsidor. Montering påbörjas vid knuten på vald sida. LÄNGDGUIDE FÖR SNÄPP-IN-LISTER Poolstorlek Långsidor Diagonalsidor Kortsidor x 1180 mm +280 mm 1140 mm 1140 mm x 1180 mm +880 mm 1140 mm 1140 mm x 1180 mm +290 mm 1 x 1180 mm +260 mm 1 x 1180 mm +260 mm 1. Montera snäpp-in-list med en skruv 20 mm från var ände. Hålen måste förborras med Ø3 mm borr för att förhindra sprickbildning. 2. Förborra hål och fäst hela snäpp-in-listen med skruv, c/c 200 mm 3. Montera resterande snäpp-in-lister på samma sätt. Se längdguide för placering. 4. Montera knutskarvar för snäpp-in-list c/c 200 mm 16

18 Linerläggning Innan linerläggning: 1. Montera fast inloppets inre fläns med fyra skruv. 2. Fäst sjävhäftande packning vid inlopp/bräddavlopp. Under linerläggning: 3. Fäst självhäftande packning vid yttre flänsar för inlopp/bräddavlopp. 4. Lokalisera inlopp/bräddavlopp bakom linern. Markera skruvarnas placering. 5. Montera flänsar. 6. Skär bort liner invändigt flänsar. 7. Montera munstycke för inlopp. 1/2 3 4 M5x16 x För linerläggning, se separat anvisning. Återfyllnad vid nedgrävd pool För återfyllnad, se anvisning för markarbete. 17

19 Sarg POOLMODELL 640 Sarg för poolmodell 640 består av 20 delar som monteras i ett inre och ett yttre varv runt poolen. Sarg för poolmodell 460 och 540 består av 10 delar och monteras i ett varv runt poolen. Inre varv: 1. Placera ut inre sargdelar ovanpå sargstöd och toppreglar. Sargens inre kant placeras med ett utstick på 25 mm från poolväggens 1 innerkant Kontrollera noggrant att sargdelarnas kapade sidor ligger rätt mot varandra. Fixera inre sargdelar med skruv genom fästplåtarnas prefabricerade hål Sarg Toppregel Insida pool 25 mm Yttre varv: 1. Placera ut yttre sargdelar ovanpå sargstöd. Det yttre varvet placeras med ett avstånd på 5 mm från inre varv. 21 Yttre varv Inre varv 5 mm 18

20 5 2. Påbörja 6 montering vid kortsida med bräddavlopp/inlopp. Montera gångjärn mellan inre och yttre sargdel för att underlätta åtkomst till bräddavlopp. Se bild A. 3. Montera haspar i skarven mellan inre och yttre sargdel. En hasp monteras på var sida bräddavlopp. Se bild. 8 9 A Kontrollera noggrant att sargdelarnas kapade sidor ligger rätt mot varandra. Fixera yttre sargdelar 17 med skruv genom fästplåtarnas prefabricerade hål. 5. Förstärk sargens skarvar med skarvplåtar

21 POOLMODELL 460 OCH Placera ut sargdelarna ovanpå sargstöd och toppreglar. Sargens inre kant placeras med ett utstick på 25 mm från poolväggens innerkant. 3. Kontrollera noggrant att sargdelarnas kapade sidor ligger rätt mot varandra. 4. Påbörja montering vid kortsida med bräddavlopp/inlopp. orra hål i ändträet på den mellersta sargdelen med Ø 6mm borr. 5. orra motsvarande hål i ändträet på de angränsande sargdelarna med Ø 6mm borr. OS! Var mycket noggrann vid borrning av hålen. Felaktig placering av hålen kan leda till att sargen blir sned. 6. Montera sprintar i de borrade hålen och sammanfoga kortsidans tre sargdelar. Ø 6 mmø 6 mm mm mm Ø 6 mm 10 mm mm 14 mm 14 mm Montera 7haspar under 8skarvar mellan 9kortsidans tre 4sargdelar. Se bild 5 A Fixera resterande sargdelar i sargstöd med skruv, c/c 350mm. Två skruvar dras genom sarg och ned i centrum av respektive sargstöd. Se bild A

22 5 6 Installation av stege och lejdare STEGE Montera samman stegen enligt bifogad anvisning. 2. Välj ut var på poolen stegen ska placeras. Stegen kan placeras på valfri plats på poolen, utom kortsida för bräddavlopp/inlopp Sätt stegen 6på plats och märk ut positioner för stegens fästpunkter. Se bild A. 4. Förborra hål vid markeringar med Ø 4 mm borr. 5. Montera stegen på avsedd plats. Se bild A Ø 4 mm LEJDARE 6 1. Montera samman lejdaren. Samtliga hål förborras med Ø 4 mm borr. 8 9 Ø 4 mm

23 2. Ställ lejdaren på plats och markera placering av spännen och hakar. Ø 4 mm 3. Montera spännen vid markering i lejdarens överkant. 4. Montera hakar vid markeringen i sargens underkant Spänn fast lejdaren på avsedd plats

24 23 Tips! ygg ett maskinhus för att skydda cirkulationssystem och filter.
