Monteringsanvisning. Veranda med valmat tak. Rev.nr För montering av plåttak behövs även: Plåtsax Falstång

Transkript

1 Monteringsanvisning Veranda med valmat tak Rev.nr Borrmaskin/ Vinkelhake Skruvdragare+ Såg Torx & Kryssbits Skiftnyckel Vattenpass Hammare Trälim för utomhusbruk Tumstock För montering av plåttak behövs även: Plåtsax Falstång

2 Innehållsförteckning Stomme: 47 x x x x 44 A1 Frontbalk 90x mm 4500 mm 5100 mm 5100 mm A2 Sidobalk 90x225 2st 3082 mm 2st 3902 mm 2st 3482 mm 2st 4402 mm A3 Stolpe 120x120x A4 Väggregel 42x120x A5 Fotbräda 18x mm 5116 mm 2st 2843 mm 2st 2843 mm A6 Fotbräda 18x88 2st 3284 mm 2st 4102 mm 2st 3700 mm 2st 4620 mm A7 Foder 18x145x1350/ st 1350 mm 14st 1350 mm 14st 1550 mm 14st 1550 mm A8 Foder 18x145x650/750-4st 650 mm - 4st 750 mm A9 Foder 18x170x A10 Foder 18x161x A11 Foder 18x179x A12 Foder 18x67x A21 Takstol 2st 5080 mm 3st 5080 mm 2st 5680 mm 3st 5680 mm A22 Takstol valmad 2st 5080 mm 2st 5080 mm 2st 5680 mm 2st 5680 mm A23 Takstol 3st 1699 mm 3st 1699 mm 3st 1918 mm 3st 1918 mm 42x120 A24 Underram 2st 740 mm 2st 740 mm 2st 818 mm 2st 818 mm 42x120 A25 Underram 2st 845 mm 2st 845 mm 2st 855 mm 2st 855 mm 42x120 A26 Överram rak 1st 762 mm 1st 762 mm 1st 847 mm 1st 847mm 42x120 A27 Överram diagonal mm mm mm mm A28 Takstol diagonal mm mm mm mm A29 Takstol liten mm mm 2st 1072 mm 2st 1072 mm

3 B1 C1 D1 D2 45x45x x89x x95 16x95 E1 x66 E2 x500 E3 x20 E4 x20 60x80 4,5x35 E5 x20 E6 x200 E7 x300 E8 x x70 5.0x90 4.2x42 F1 x1000 F2 x1000 F3 x10 F4 x25 2,1x60 90x90 6x160 Vissa infästningsbeslag kan bli över eller behöva kompletteras beroende på hur stommen byggs.

4 För att underlätta monteringen och få ett gott slutresultat ber vi Dig notera följande innan Du börjar. Läs igenom hela monteringsanvisningen innan monteringen påbörjas. En Veranda innehåller följande delar: Stomme av limträ: Glaspartier: Underlagspapp: Plåttak: Se denna anvisning Se separat anvisning Se separat anvisning Se separat anvisning Denna anvisning beskriver hur stommen monteras, men innehåller även tips om hela monteringen av verandan. Till verandan ingår alla bärande delar till stommen såväl som utvändigt foder och panel. Beroende på förutsätningarna kan visst anpassnings- och utsmyckningsvirke tillkomma. En Veranda behöver beroende på hur den byggs kompletteras med följande: (ingår ej) Grund och golv Takavvattning Takanslutning mot husvägg: Fönsterplåtar Fotplåt till dörr Isolering i tak Innertak Invändiga foder Finns som tillval Beroende på väggtyp Kontrollera att alla beställda komponenter finns med och är oskadade. Alla virkesdelar utom råspont ska behandlas. Detta görs bäst och enklast före montering för att komma åt överallt. Behandling ska ske först med grundolja sedan grundfärg och ytbehandling. OBS! Var extra noga vid allt ändträ. Monteras verandan med en gjuten betongplatta som grund bör någon form av skydd, till exempel syllpapp, läggas mellan platta och trädelar för att förhindra fuktvandring från betongen upp i virket.

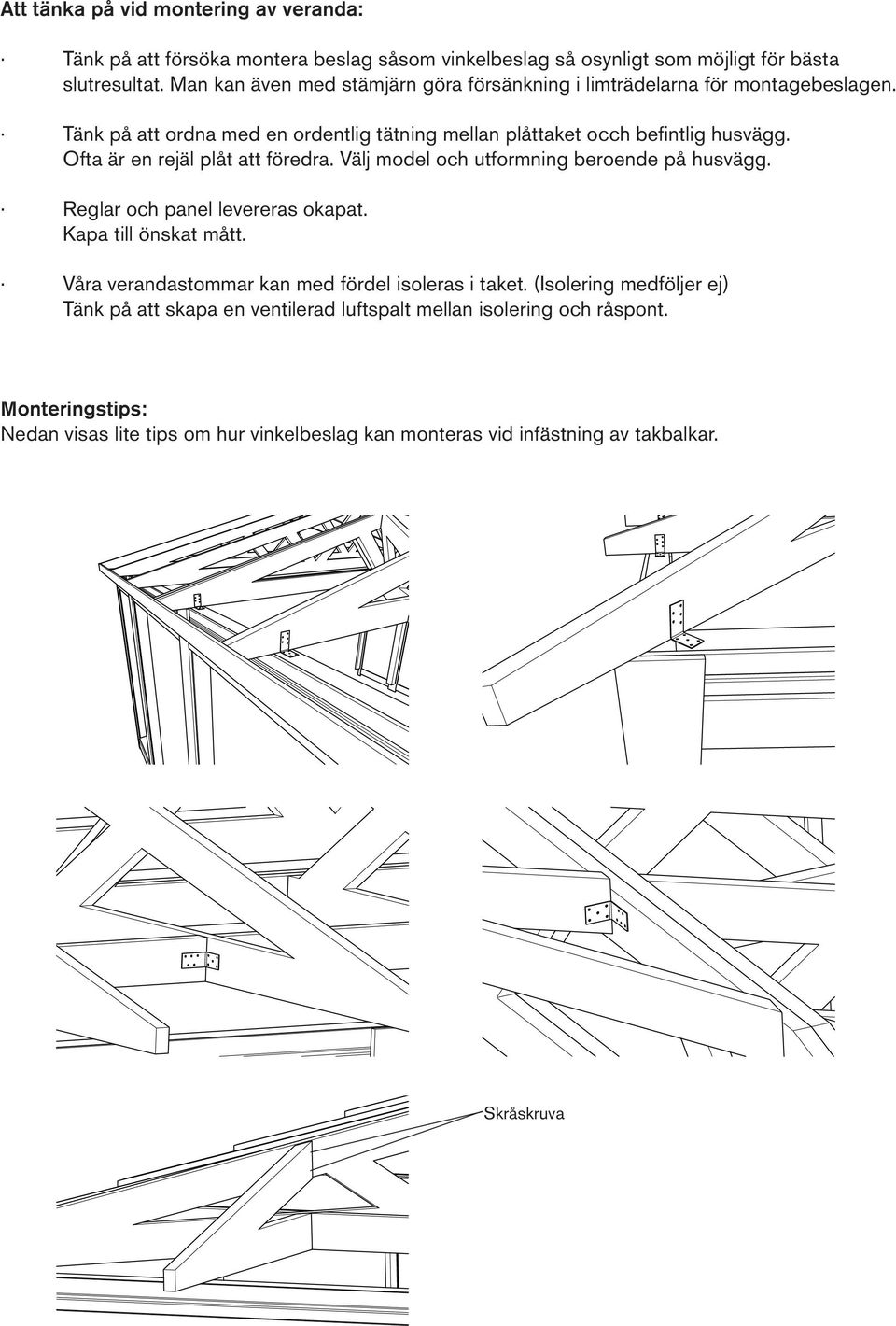

5 Att tänka på vid montering av veranda: Tänk på att försöka montera beslag såsom vinkelbeslag så osynligt som möjligt för bästa slutresultat. Man kan även med stämjärn göra försänkning i limträdelarna för montagebeslagen. Tänk på att ordna med en ordentlig tätning mellan plåttaket occh befintlig husvägg. Ofta är en rejäl plåt att föredra. Välj model och utformning beroende på husvägg. Reglar och panel levereras okapat. Kapa till önskat mått. Våra verandastommar kan med fördel isoleras i taket. (Isolering medföljer ej) Tänk på att skapa en ventilerad luftspalt mellan isolering och råspont. Monteringstips: Nedan visas lite tips om hur vinkelbeslag kan monteras vid infästning av takbalkar. Skråskruva

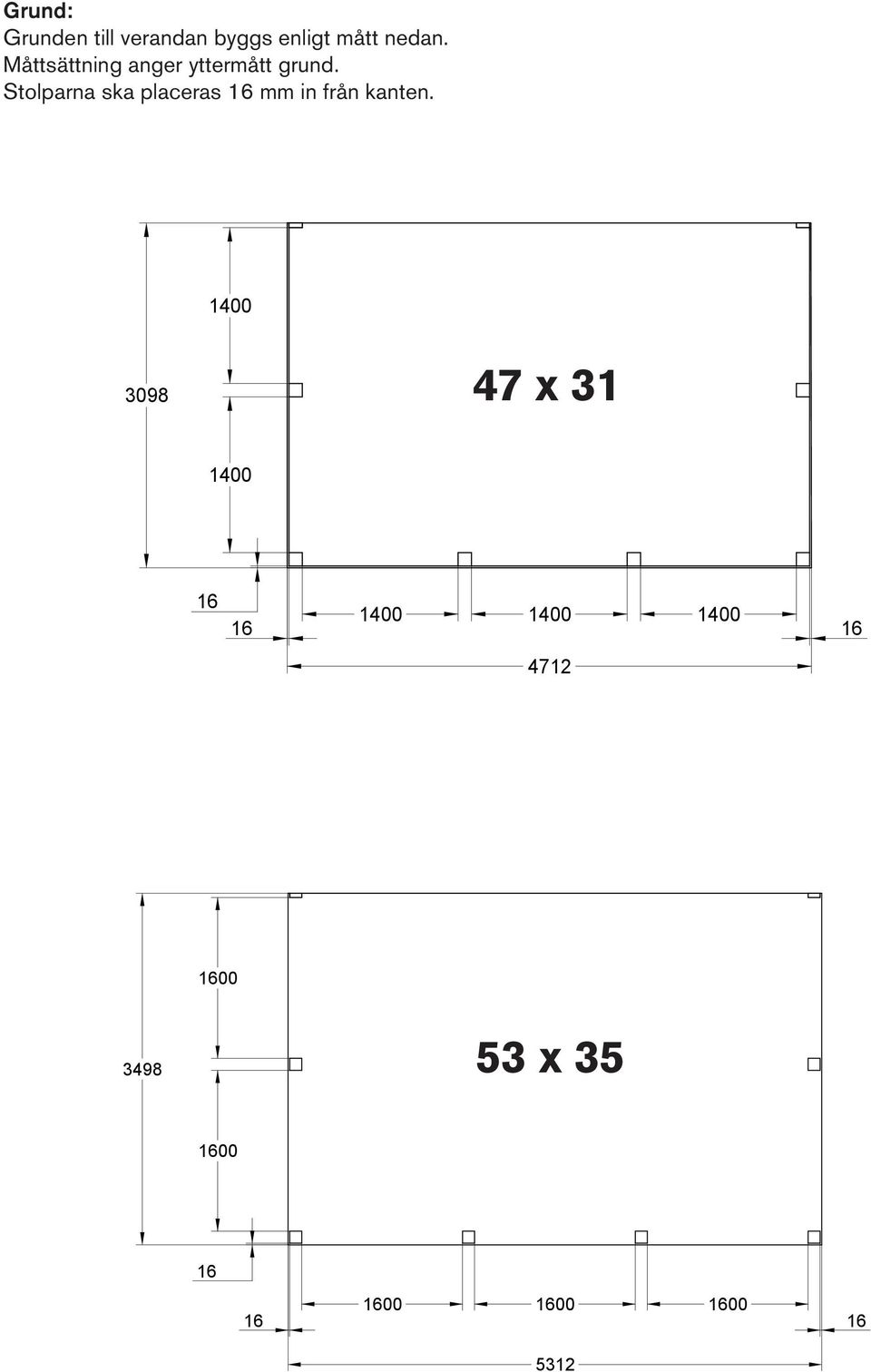

6 Grund: Grunden till verandan byggs enligt mått nedan. Måttsättning anger yttermått grund. Stolparna ska placeras 16 mm in från kanten x x

7 x x

8 Översiktsbild för stomme med valmat tak

9 1. Montera väggreglar Börja med att montera limträregel 42 x 120 x 2500 (A4) som väggregel. Limträregel 42 x 120 x Res upp sidorna mot väggreglarna. Fäst stolparna A3 i sidobalkarna. Använd vinkelbeslag E1 eller skråskruva. Res partierna med stolpar och sidobalkar och fäst dem i väggreglarna A4. Säkra med stag under byggtiden. Tänk på att det är viktigt att med en ordentlig infästning av sidobalkarna A2 in mot väggen. Individuella lösningar kan krävas beroende på hur infästning i bärande konstruktion är möjlig. Sidobalk A2 90 x 225 Stolpar 120 x 120 x 2500

10 3. Montera frontbalk (A1) Montera frontbalk (A1) och stolpe (A3). Använd vinkelbeslag (E1) eller skråskruva. 90 x 225 Stolpe 120 x Kontrollmät hålen för glaspartierna. Kontrollera att hålen för glaspartierna i stommen stämmer med de partier som ska sitta där.

11 5. Montera de valmade takstolarna (A22). Skruva ihop takstolarna med varandra med 5,0x70 mm skruv (E6). OBS! För takets bärighet ska 2st takstolar monteras ihop. Skruva korsvis från vardera hållet ca c/c 300 mm. Montera de båda brutna takstolarna enligt bild. Skruva fast i sidobalk med vinkelbeslag 60x Verandastorlek: 53x44 53x Utsprång i sidled: 200 mm Verandastorlek: 47x39 47x31

12 6. Montera takstolar i valmningen. Börja med de 3 raka takstolarna (A23). Fäst med 3st vinkelbeslag 90x90 i varje takstol. Fäst med vinkelbeslag 60x80 i fronbalk. Använd underramarna (A24) som mall vid placering av takstolen. Skruva inte fast underramarna (A24) ännu Verandastorlek: 53x44 53x35 Utsprång framåt: 200 mm Verandastorlek: 47x39 47x31

13 7. Montera takstol och överramar. Skruva fast takstolen (A21) i sidobalken med vinkelbeslag 60x80. Montera överramarna A26 + A27 enligt bild. Skråskruva med skruv 5,0x90. Fäst från takstolen baksida med skruv 6x Verandastorlek: 53x44 53x Verandastorlek: 47x39 47x31

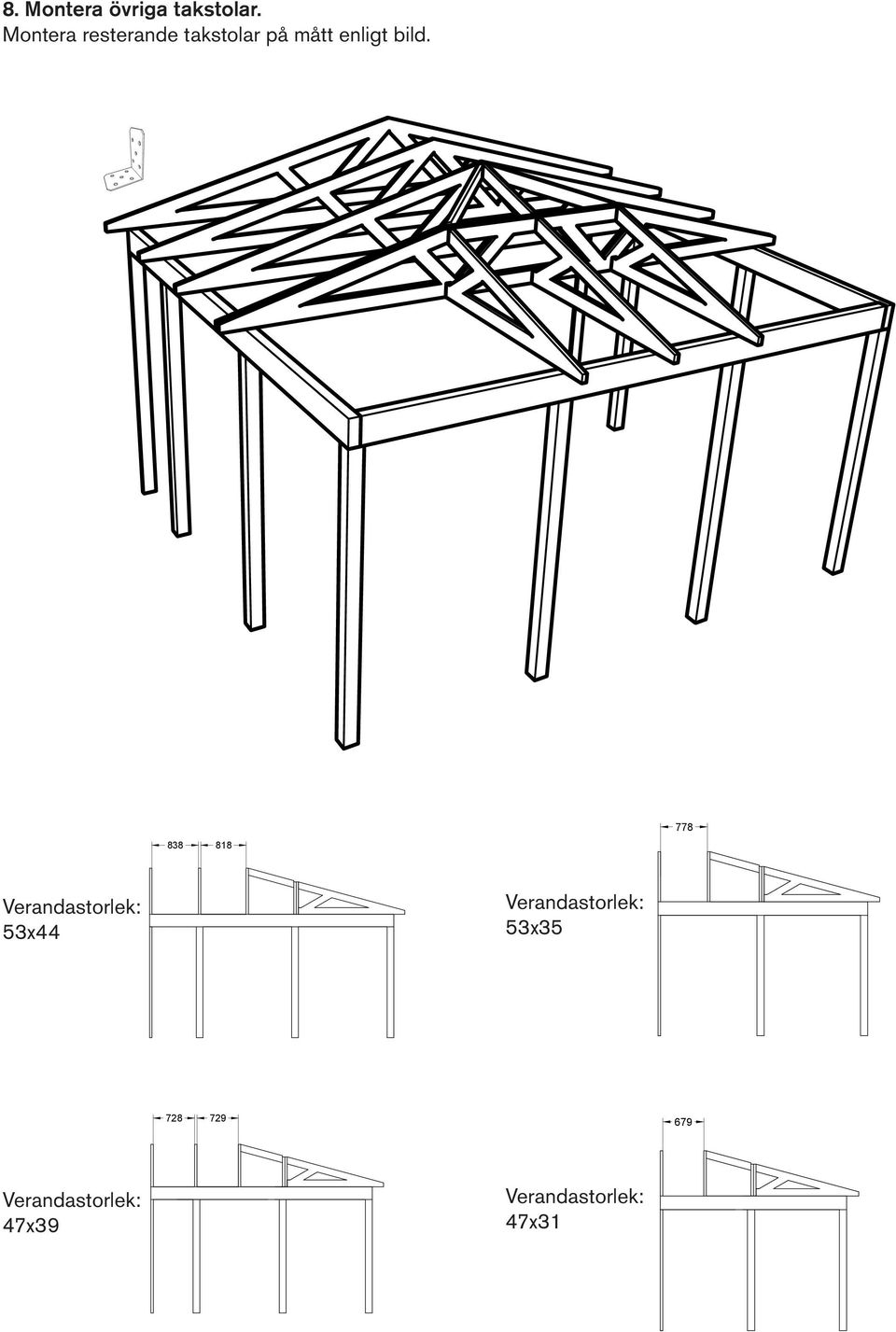

14 8. Montera övriga takstolar. Montera resterande takstolar på mått enligt bild Verandastorlek: 53x44 Verandastorlek: 53x Verandastorlek: 47x39 Verandastorlek: 47x31

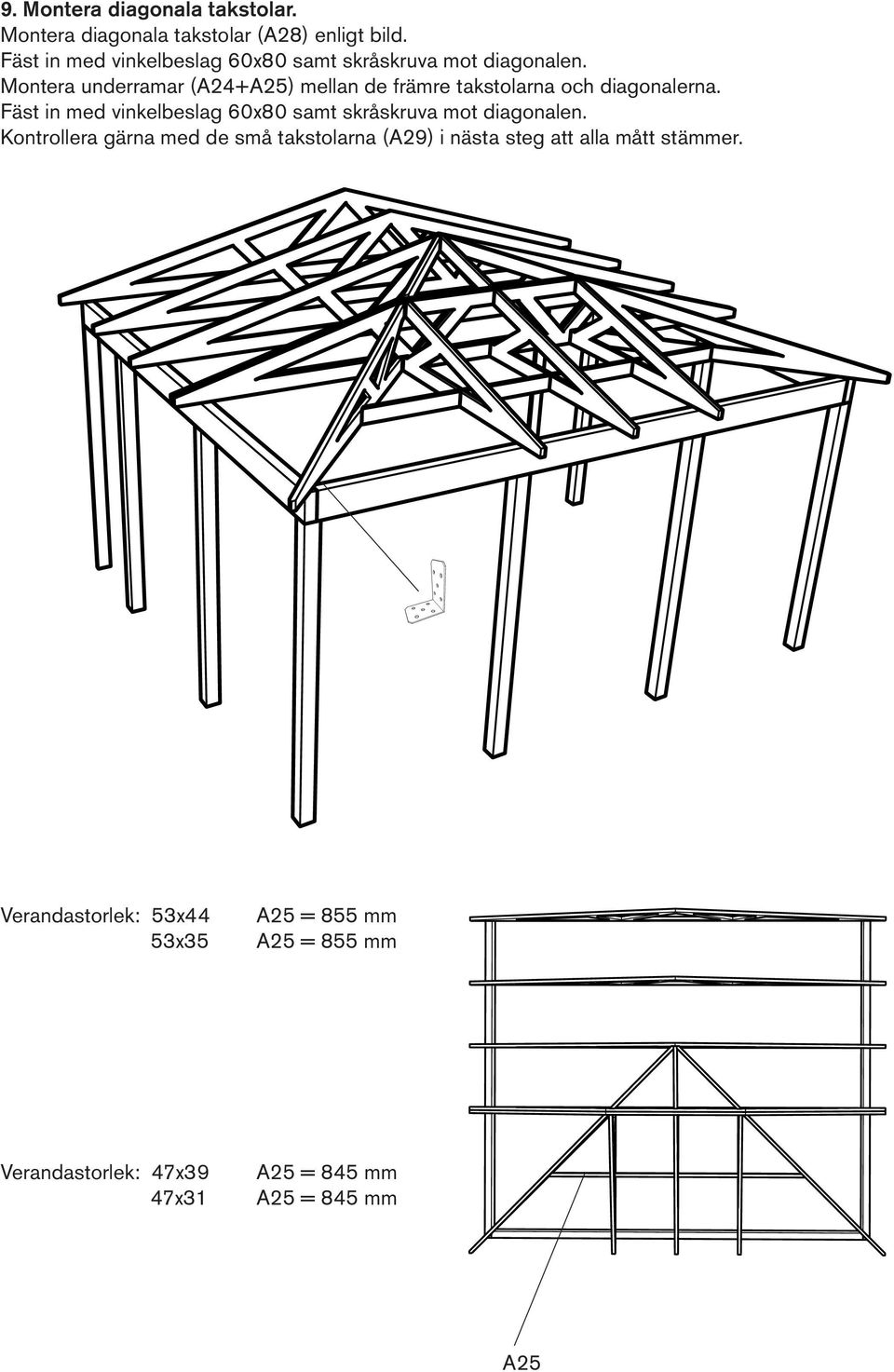

15 9. Montera diagonala takstolar. Montera diagonala takstolar (A28) enligt bild. Fäst in med vinkelbeslag 60x80 samt skråskruva mot diagonalen. Montera underramar (A24+A25) mellan de främre takstolarna och diagonalerna. Fäst in med vinkelbeslag 60x80 samt skråskruva mot diagonalen. Kontrollera gärna med de små takstolarna (A29) i nästa steg att alla mått stämmer. Verandastorlek: 53x44 53x35 A25 = 855 mm A25 = 855 mm Verandastorlek: 47x39 47x31 A25 = 845 mm A25 = 845 mm A25

16 10. Montera de små takstolarna. Montera de sista takstolarna (A29) enligt bild. Skråskruva in mot den diagonala takstolen.

17 11. Montera väggpanelen. Montera första panelbrädan (C1) direkt under takstolen. Montera därefter nästa bräda under den första. Såga till klossar av 45x45 mm reglar att fästa panel mellan takstolarna i. Montera panelen mellan takstolarna. OBS! Panelen ska inte nå upp helt till takstolens ovankant för att luftning ska kunna ske under råsponten om taket ska isoleras.

18 12. Montera 16x95 brädor på stolparnas utsida. Montera 16x95 brädor på stolparnas utsidor för att linjera med panelen ovanför.

19 13. Montera foder runt fönster och dörrpartier. Montera de 18 mm tjocka foderpanelerna runt fönster och dörrpartier. Kapa de lodräta foderpanelerna till önskad längd. Skruva fast med trallskruv. Foderna kan linjeras i ovankant med antingen takstolens underkant eller väggpanelens ovankant. OBS! Detta moment kan göras nu eller efter det att glaspartierna monterats. Görs det nu kan viss justering i efterhand behövas. 18x69 18x170 18x161 18x179 18x170 18x145

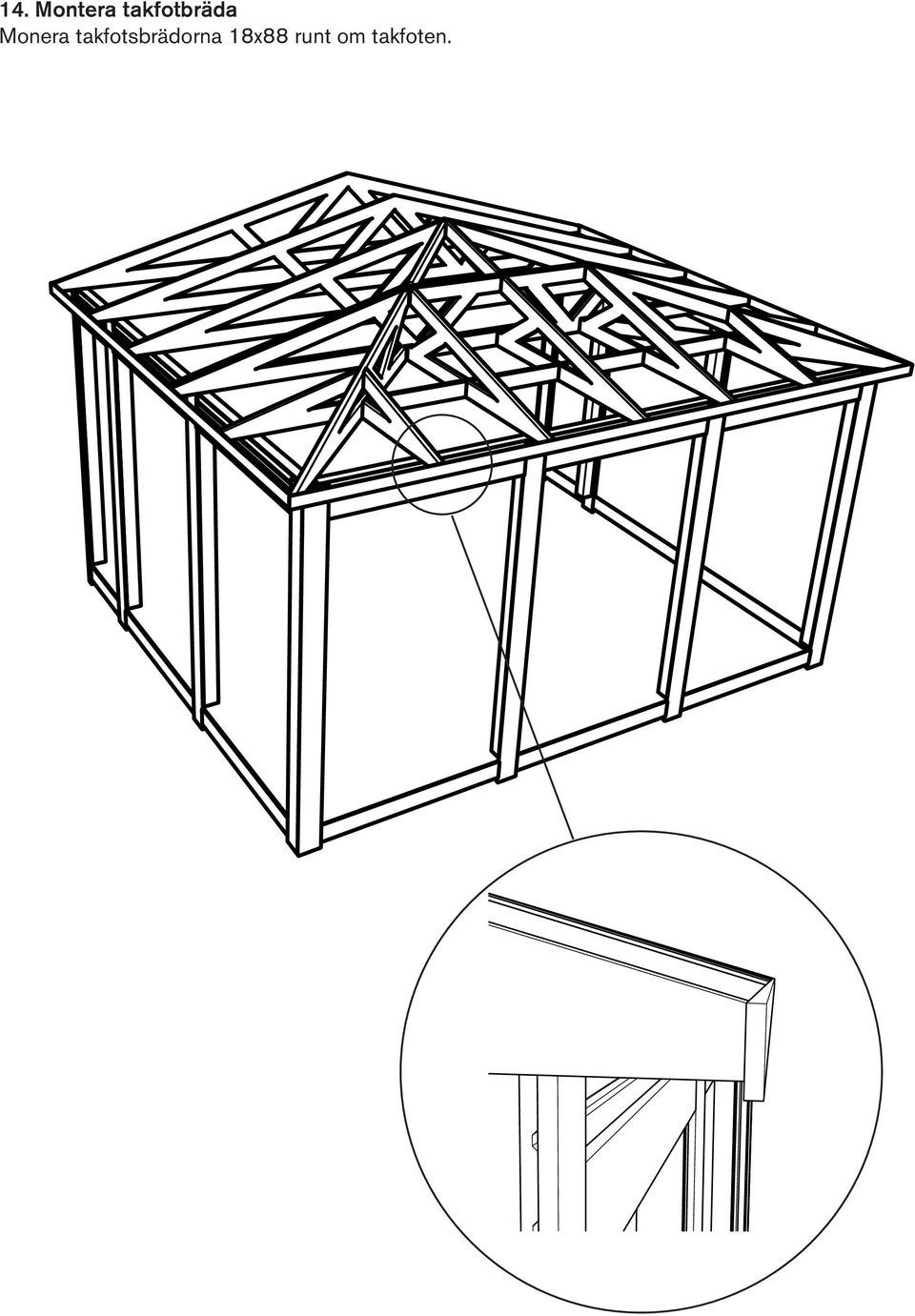

20 14. Montera takfotbräda Monera takfotsbrädorna 18x88 runt om takfoten.

21 15. Montera Råspont Montera råspont på taket. OBS! Råsponten kommer i långlängd och behöver kapas. Vid behov sker skarvning på längden över en takstol. Sista brädan upp mot nock kan behöva kapas i längsled. Spika fast med 60 mm spik. Montera insektsnät här. (medföljer ej) Tips! Montera ett insektsnät mellan väggpanelen och råsponten för att hindra insekter tar sig in i luftspalten under taket.

22 16. Montera 45 x 45 reglar Montera 45 x 45 reglar på insidan av balkarna för snyggare avslut ovanför glaspartierna. Regel 45 x 45
