Jabo Wood Products AB ref till ritningsnummer 1127 sida 1(1)

Storlek: px
Starta visningen från sidan:

Download "Jabo Wood Products AB ref till ritningsnummer 1127 sida 1(1)"

Transkript

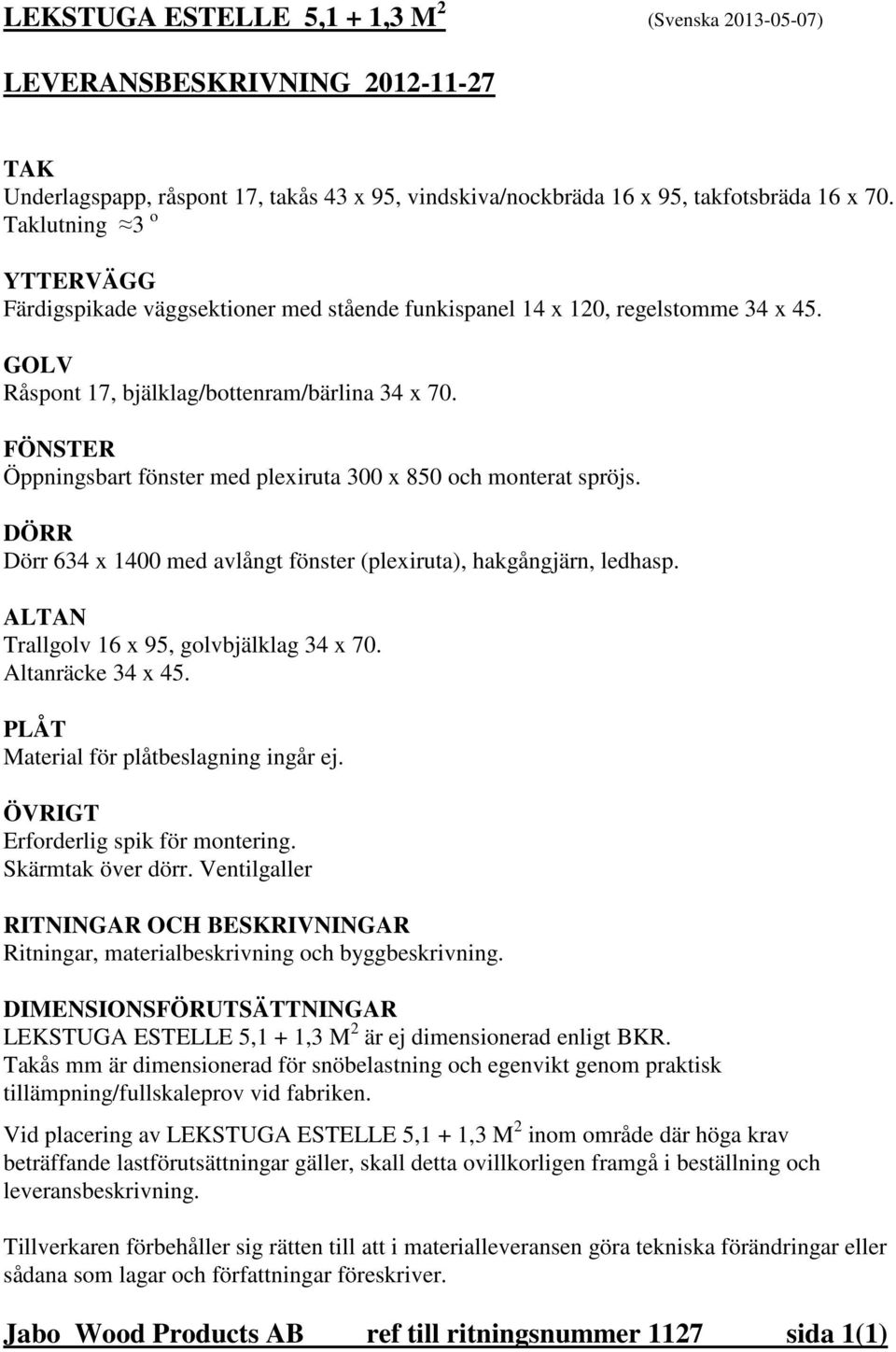

1 LEKSTUGA ESTELLE 5,1 + 1,3 M 2 (Svenska ) LEVERANSBESKRIVNING TAK Underlagspapp, råspont 17, takås 43 x 95, vindskiva/nockbräda 16 x 95, takfotsbräda 16 x 70. Taklutning 3 o YTTERVÄGG Färdigspikade väggsektioner med stående funkispanel 14 x 120, regelstomme 34 x 45. GOLV Råspont 17, bjälklag/bottenram/bärlina 34 x 70. FÖNSTER Öppningsbart fönster med plexiruta 300 x 850 och monterat spröjs. DÖRR Dörr 634 x 1400 med avlångt fönster (plexiruta), hakgångjärn, ledhasp. ALTAN Trallgolv 16 x 95, golvbjälklag 34 x 70. Altanräcke 34 x 45. PLÅT Material för plåtbeslagning ingår ej. ÖVRIGT Erforderlig spik för montering. Skärmtak över dörr. Ventilgaller RITNINGAR OCH BESKRIVNINGAR Ritningar, materialbeskrivning och byggbeskrivning. DIMENSIONSFÖRUTSÄTTNINGAR LEKSTUGA ESTELLE 5,1 + 1,3 M 2 är ej dimensionerad enligt BKR. Takås mm är dimensionerad för snöbelastning och egenvikt genom praktisk tillämpning/fullskaleprov vid fabriken. Vid placering av LEKSTUGA ESTELLE 5,1 + 1,3 M 2 inom område där höga krav beträffande lastförutsättningar gäller, skall detta ovillkorligen framgå i beställning och leveransbeskrivning. Tillverkaren förbehåller sig rätten till att i materialleveransen göra tekniska förändringar eller sådana som lagar och författningar föreskriver. Jabo Wood Products AB ref till ritningsnummer 1127 sida 1(1)

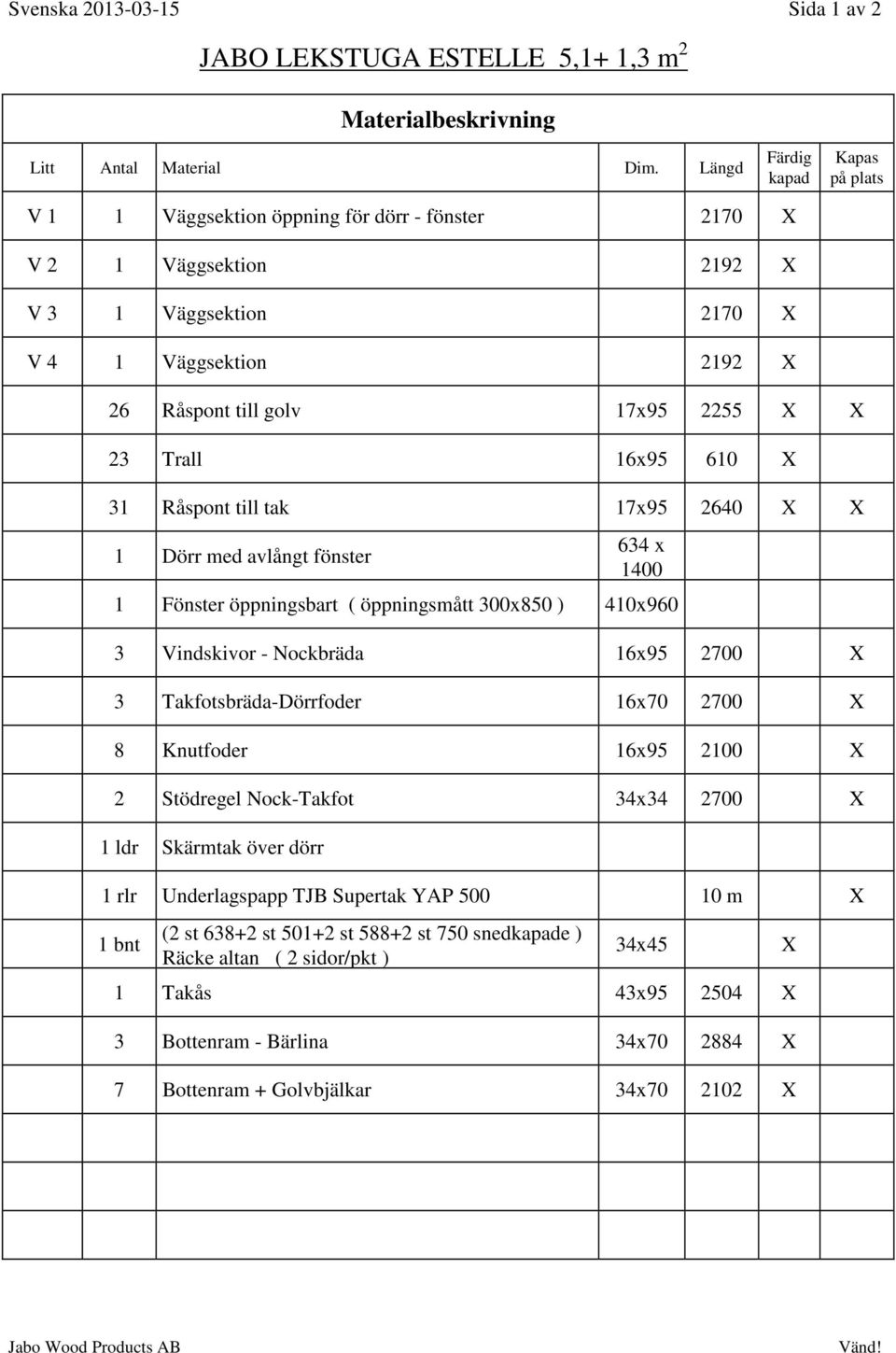

2 Svenska Sida 1 av 2 JABO LEKSTUGA ESTELLE 5,1+ 1,3 m 2 Materialbeskrivning Litt Antal Material Dim. Längd Färdig kapad Kapas på plats V 1 1 Väggsektion öppning för dörr - fönster 2170 X V 2 1 Väggsektion 2192 X V 3 1 Väggsektion 2170 X V 4 1 Väggsektion 2192 X 26 Råspont till golv 17x X X 23 Trall 16x X 31 Råspont till tak 17x X X 1 Dörr med avlångt fönster 634 x Fönster öppningsbart ( öppningsmått 300x850 ) 410x960 3 Vindskivor - Nockbräda 16x X 3 Takfotsbräda-Dörrfoder 16x X 8 Knutfoder 16x X 2 Stödregel Nock-Takfot 34x X 1 ldr Skärmtak över dörr 1 rlr Underlagspapp TJB Supertak YAP m X 1 bnt (2 st st st st 750 snedkapade ) Räcke altan ( 2 sidor/pkt ) 34x45 1 Takås 43x X 3 Bottenram - Bärlina 34x X 7 Bottenram + Golvbjälkar 34x X X Jabo Wood Products AB Vänd!

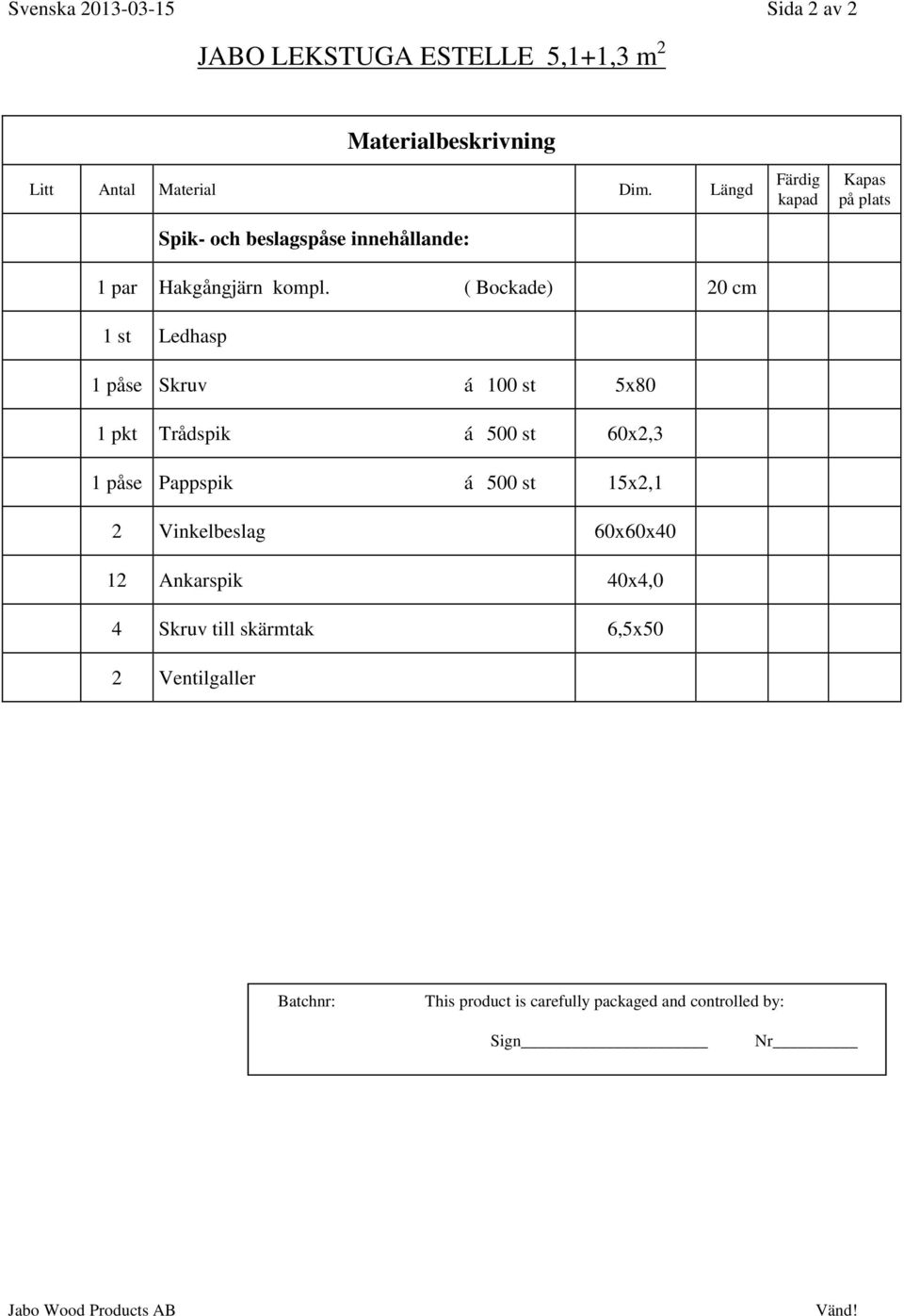

3 Svenska Sida 2 av 2 JABO LEKSTUGA ESTELLE 5,1+1,3 m 2 Materialbeskrivning Litt Antal Material Dim. Längd Spik- och beslagspåse innehållande: 1 par Hakgångjärn kompl. ( Bockade) 20 cm 1 st Ledhasp 1 påse Skruv á 100 st 5x80 1 pkt Trådspik á 500 st 60x2,3 1 påse Pappspik á 500 st 15x2,1 2 Vinkelbeslag 60x60x40 12 Ankarspik 40x4,0 4 Skruv till skärmtak 6,5x50 2 Ventilgaller Färdig kapad Kapas på plats Batchnr: This product is carefully packaged and controlled by: Sign Nr Jabo Wood Products AB Vänd!

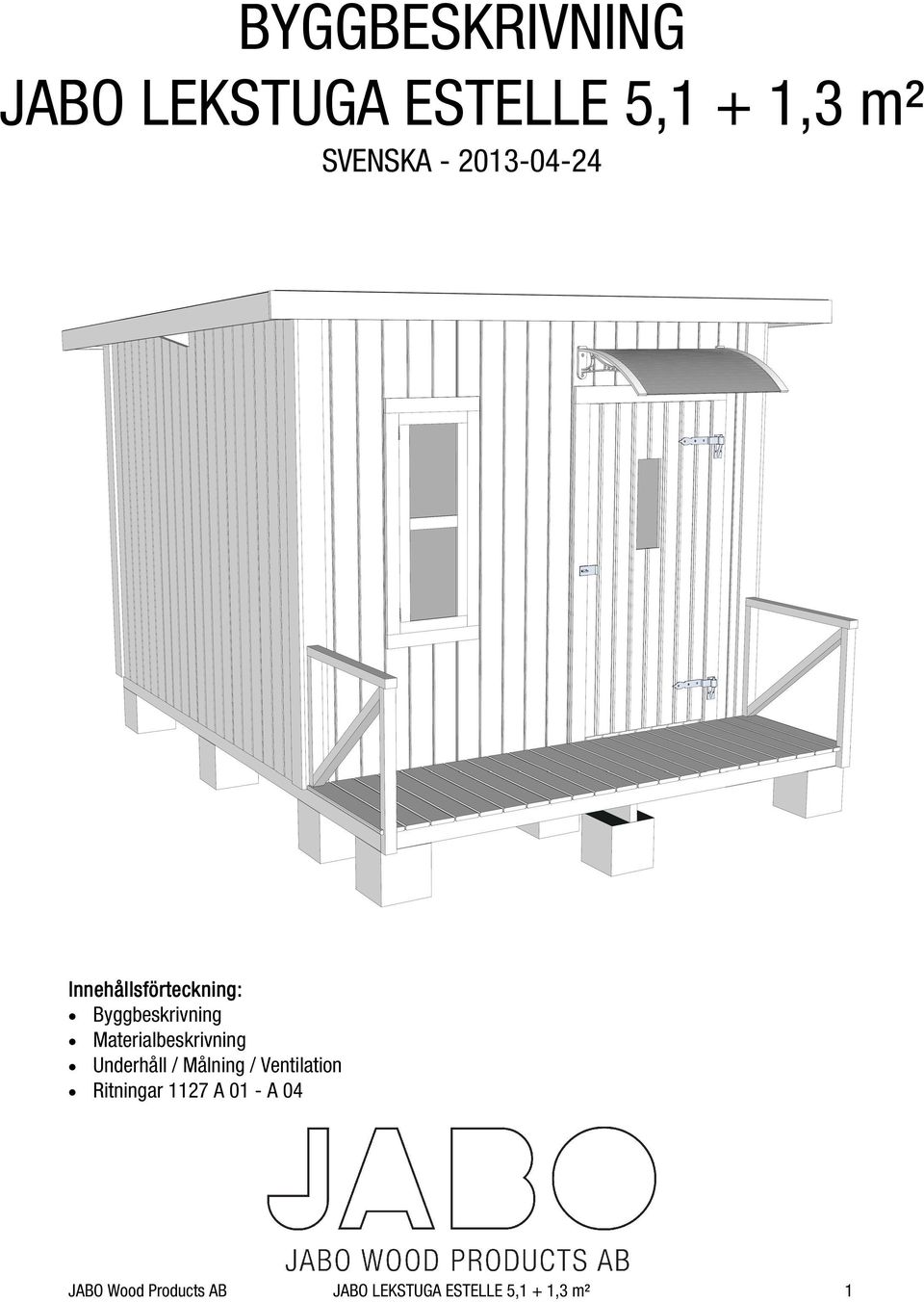

4 BYGGBESKRIVNING JABO LEKSTUGA ESTELLE 5,1 + 1,3 m² SVENSKA Innehållsförteckning: Byggbeskrivning Materialbeskrivning Underhåll / Målning / Ventilation Ritningar 1127 A 01 - A 04 JABO Wood Products AB JABO LEKSTUGA ESTELLE 5,1 + 1,3 m² 1

5 För att ni ska bli nöjda med Er LEKSTUGA ESTELLE krävs att uppförandet sker på avsett sätt. Läs därför igenom dessa beskrivningar samt studera tillhörande ritningar noggrant. Detaljplanlösning med mera bör kontrolleras. Skaffa ändamålsenliga verktyg. Kontrollera materialleverans gentemot materialspecifikationen, sortera i lämpliga delar. OBS! Allt material skall skyddas mot väder och vind under lagring och uppförande, täck det med plast eller något likvärdigt. Speciellt viktigt är det att råsponten på taket skyddas innan underlagspappen kommer på. Kapa aldrig bitar förrän Du kontrollerat att rätt bit kapas och till rätt mått. Utför sedan arbete enligt byggbeskrivningen. Läs igenom vår UNDERHÅLL/MÅLNING anvisning innan ni påbörjar arbetet. Tips! Behandla bottenram och bjälkar före montering med någon form av träskyddsmedel, rådfråga din färgfackhandel. Ventiler måste monteras för att fukt- och mögelproblem ej ska uppstå. Såga/borra upp hål och montera dessa så nära varje taknock som möjligt. GARANTIN GÄLLER EJ OM O DETTA INTE ÄR UTFÖRT. 1. Iordningställ grund och grundläggning enligt ritning A 01. Grundplintar utförs av lecablock, betongsten, gjutna plintar eller likvärdigt. Grundplintar skall vara anlagda på sättningsfritt underlag. Kontrollera fukt och eventuella dräneringsproblem. TÄNK FÖREBYGGANDE! Planera mark i och omkring grund, anordna fall ifrån byggnaden. 2. Lägg ut bjälklaget på marken bredvid plintsättningen. Skruva ihop det enligt måttangivelserna på ritning A 01. Varje bjälke skruvas med 2 st skruv 5x80. Placera bärlinan på den mittersta plintraden Flytta det ihopskruvade bjälklaget till plintsättningen. Placera därefter grundmurspapp (ingår ej i leveransen) mellan plintarna och bottenram/bärlina. Väg upp hela bjälklaget med vattenpass. Kontrollmät så att båda diagonalmåtten på bottenbjälklaget är lika. Skråspika fast bärlinan vid varje bjälke med 2 st spik 60x2,3, en från varje sida. Förankra bjälklaget åtminstone i varje hörngrundplint eller enligt de förutsättningar som gäller på er byggnadsplats. (Material för infästning ingår ej i leveransen.) JABO Wood Products AB JABO LEKSTUGA ESTELLE 5,1 + 1,3 m² 2

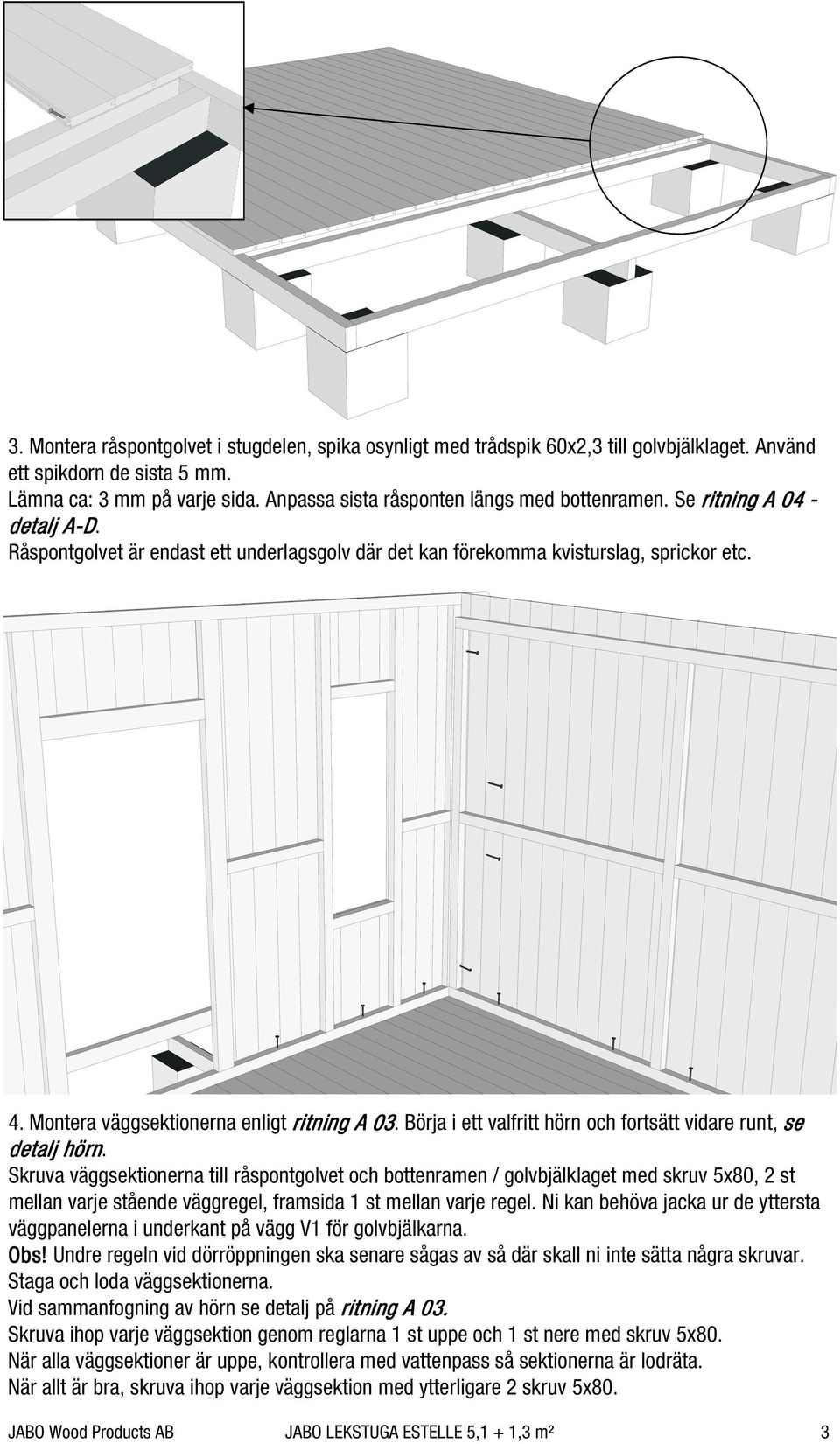

6 3. Montera råspontgolvet i stugdelen, spika osynligt med trådspik 60x2,3 till golvbjälklaget. Använd ett spikdorn de sista 5 mm. Lämna ca: 3 mm på varje sida. Anpassa sista råsponten längs med bottenramen. Se ritning A 04 - detalj A-D. Råspontgolvet är endast ett underlagsgolv där det kan förekomma kvisturslag, sprickor etc. 4. Montera väggsektionerna enligt ritning A 03. Börja i ett valfritt hörn och fortsätt vidare runt, se detalj hörn. Skruva väggsektionerna till råspontgolvet och bottenramen / golvbjälklaget med skruv 5x80, 2 st mellan varje stående väggregel, framsida 1 st mellan varje regel. Ni kan behöva jacka ur de yttersta väggpanelerna i underkant på vägg V1 för golvbjälkarna. Obs! Undre regeln vid dörröppningen ska senare sågas av så där skall ni inte sätta några skruvar. Staga och loda väggsektionerna. Vid sammanfogning av hörn se detalj på ritning A 03. Skruva ihop varje väggsektion genom reglarna 1 st uppe och 1 st nere med skruv 5x80. När alla väggsektioner är uppe, kontrollera med vattenpass så sektionerna är lodräta. När allt är bra, skruva ihop varje väggsektion med ytterligare 2 skruv 5x80. JABO Wood Products AB JABO LEKSTUGA ESTELLE 5,1 + 1,3 m² 3

7 5. Montera takåsen, se ritning A 03 - A 04 detalj E. E Mät från panelen hur mycket den skall sticka ut. Märk ut var takåsen skall vara, den ska placeras ovanför den stående väggregeln. Spika fast ett vinkelbeslag på en sida med 3 st ankarspik 40x4,0 i väggens övre regel och 3 st i takåsen. 6. Montera råsponten till taket. Placera första råsponten jämns med takåsen och väggregeln på en sida. Spika fast varje råspont med 1 st 60x2,3 per takås / väggregel, mät ut överhäng se detalj B-C B ritning A04. Anpassa sista råsponten jämns med takåsen och väggreglarna på andra sidan. 7. Spika fast stödregeln fram på lekstugan, se ritning A 04, detalj B. B Använd spik 60x2,3, på varje råspont. JABO Wood Products AB JABO LEKSTUGA ESTELLE 5,1 + 1,3 m² 4

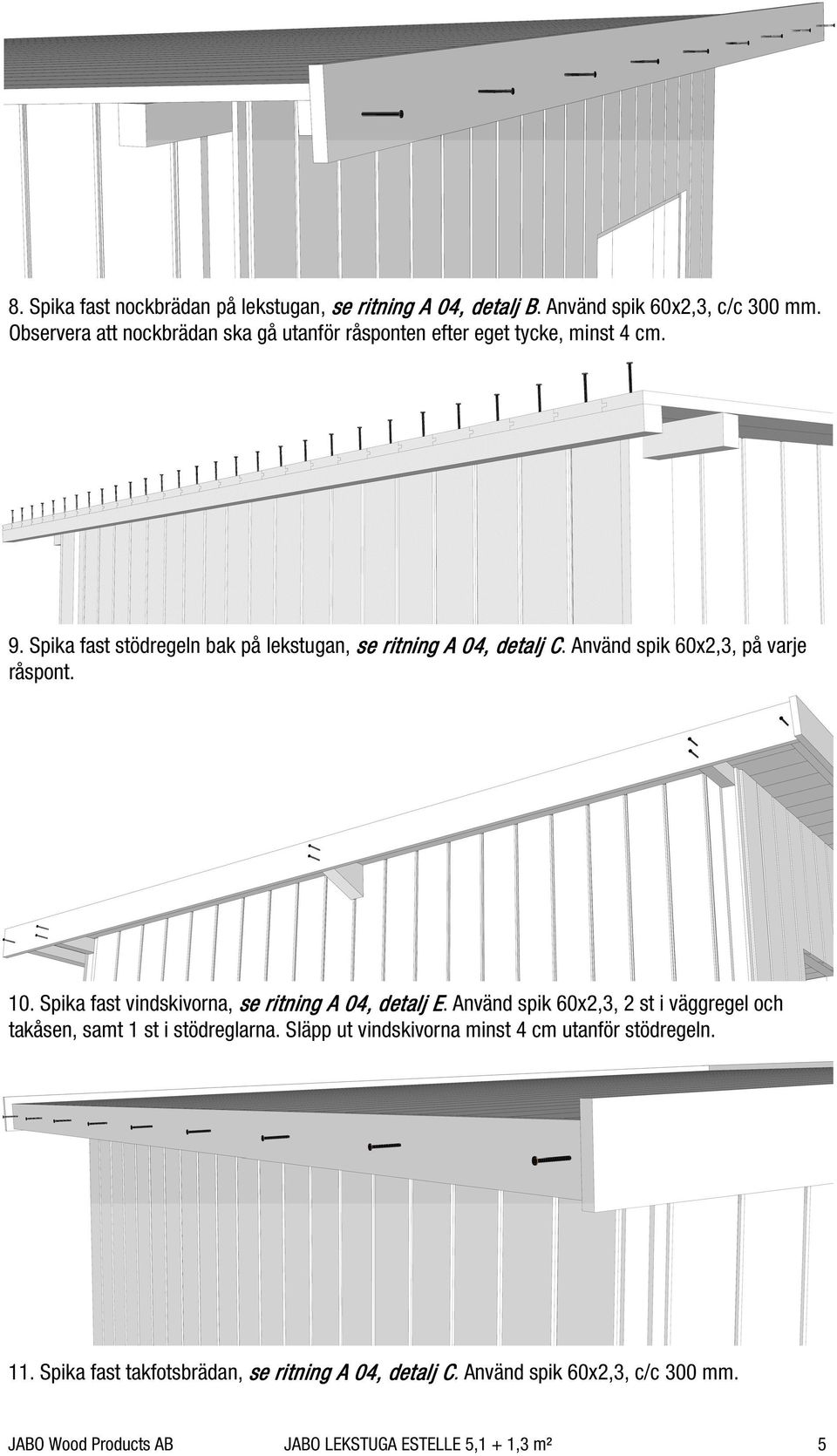

8 8. Spika fast nockbrädan på lekstugan, se ritning A 04, detalj B. B Använd spik 60x2,3, c/c 300 mm. Observera att nockbrädan ska gå utanför råsponten efter eget tycke, minst 4 cm. 9. Spika fast stödregeln bak på lekstugan, se ritning A 04, detalj C. C Använd spik 60x2,3, på varje råspont. 10. Spika fast vindskivorna, se ritning A 04, detalj E. E Använd spik 60x2,3, 2 st i väggregel och takåsen, samt 1 st i stödreglarna. Släpp ut vindskivorna minst 4 cm utanför stödregeln. 11. Spika fast takfotsbrädan, se ritning A 04, detalj C. Använd spik 60x2,3, c/c 300 mm. JABO Wood Products AB JABO LEKSTUGA ESTELLE 5,1 + 1,3 m² 5

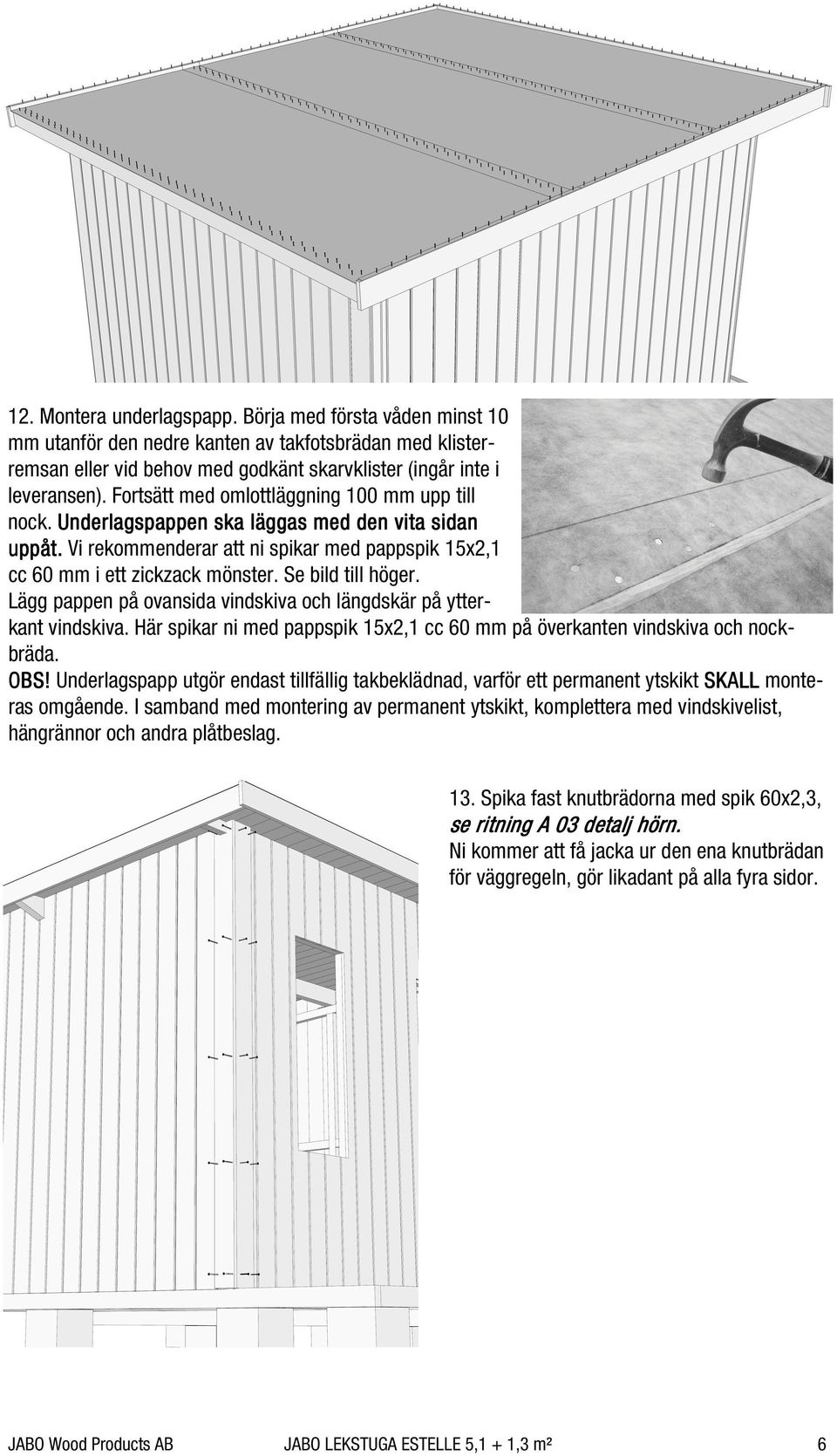

9 12. Montera underlagspapp. Börja med första våden minst 10 mm utanför den nedre kanten av takfotsbrädan med klisterremsan eller vid behov med godkänt skarvklister (ingår inte i leveransen). Fortsätt med omlottläggning 100 mm upp till nock. Underlagspappen ska läggas med den vita sidan uppåt. Vi rekommenderar att ni spikar med pappspik 15x2,1 cc 60 mm i ett zickzack mönster. Se bild till höger. Lägg pappen på ovansida vindskiva och längdskär på ytterkant vindskiva. Här spikar ni med pappspik 15x2,1 cc 60 mm på överkanten vindskiva och nockbräda. OBS! Underlagspapp utgör endast tillfällig takbeklädnad, varför ett permanent ytskikt SKALL monteras omgående. I samband med montering av permanent ytskikt, komplettera med vindskivelist, hängrännor och andra plåtbeslag. 13. Spika fast knutbrädorna med spik 60x2,3, se ritning A 03 detalj hörn. Ni kommer att få jacka ur den ena knutbrädan för väggregeln, gör likadant på alla fyra sidor. JABO Wood Products AB JABO LEKSTUGA ESTELLE 5,1 + 1,3 m² 6

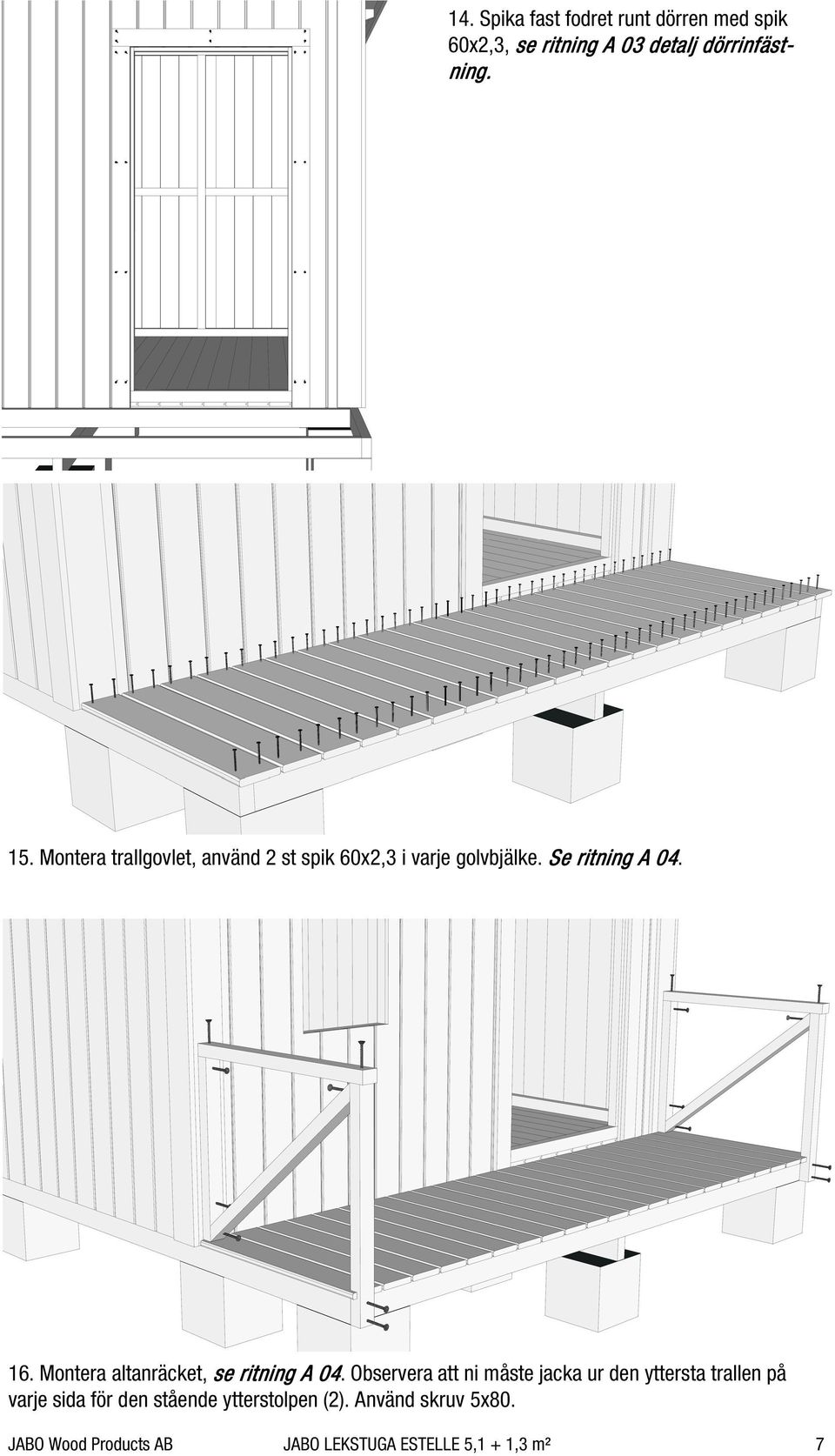

10 14. Spika fast fodret runt dörren med spik 60x2,3, se ritning A 03 detalj dörrinfäst- ning. 15. Montera trallgovlet, använd 2 st spik 60x2,3 i varje golvbjälke. Se ritning A Montera altanräcket, se ritning A 04. Observera att ni måste jacka ur den yttersta trallen på varje sida för den stående ytterstolpen (2). Använd skruv 5x80. JABO Wood Products AB JABO LEKSTUGA ESTELLE 5,1 + 1,3 m² 7

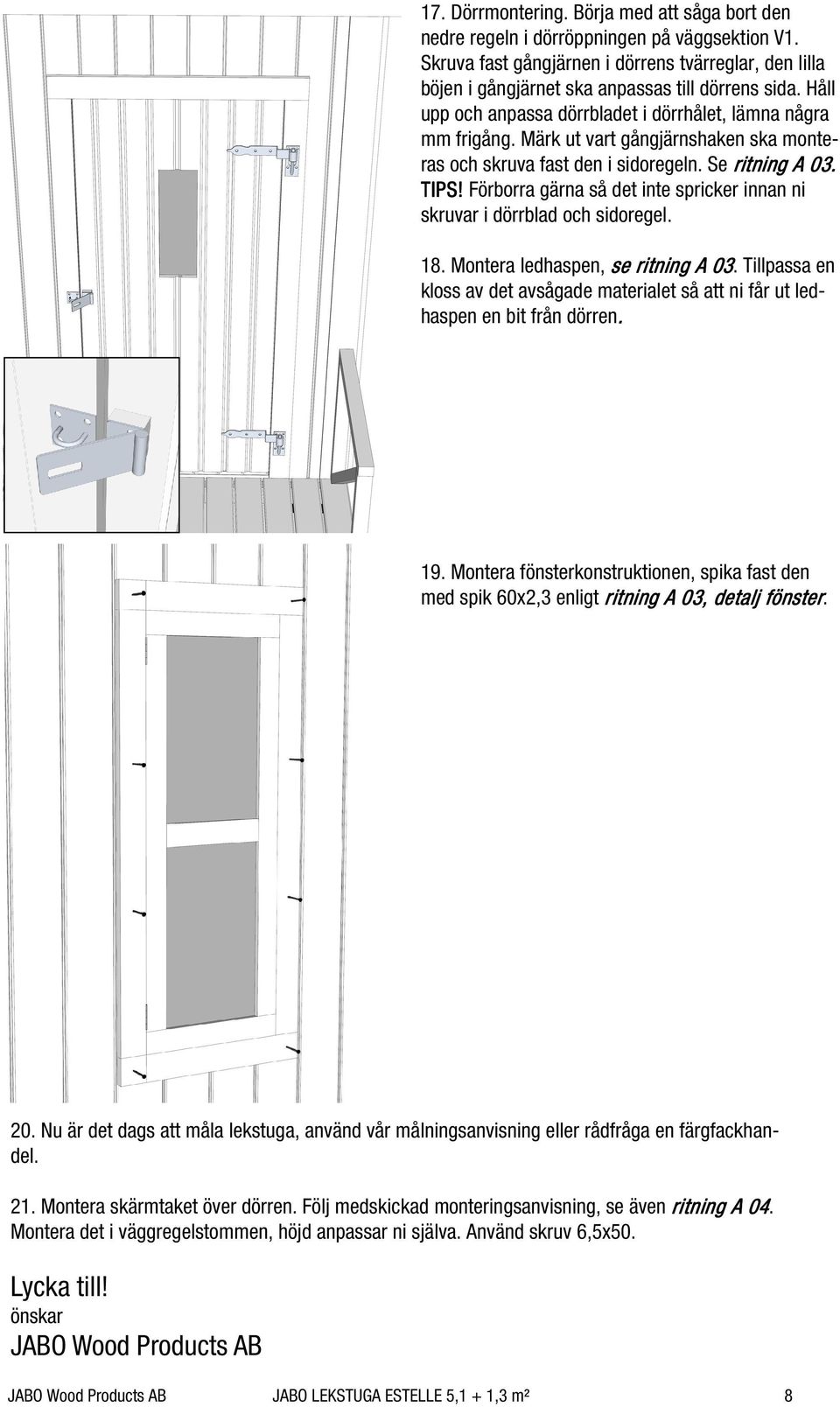

11 17. Dörrmontering. Börja med att såga bort den nedre regeln i dörröppningen på väggsektion V1. Skruva fast gångjärnen i dörrens tvärreglar, den lilla böjen i gångjärnet ska anpassas till dörrens sida. Håll upp och anpassa dörrbladet i dörrhålet, lämna några mm frigång. Märk ut vart gångjärnshaken ska monteras och skruva fast den i sidoregeln. Se ritning A 03. TIPS! Förborra gärna så det inte spricker innan ni skruvar i dörrblad och sidoregel. 18. Montera ledhaspen, se ritning A 03. Tillpassa en kloss av det avsågade materialet så att ni får ut ledhaspen en bit från dörren. 19. Montera fönsterkonstruktionen, spika fast den med spik 60x2,3 enligt ritning A 03, detalj fönster. 20. Nu är det dags att måla lekstuga, använd vår målningsanvisning eller rådfråga en färgfackhandel. 21. Montera skärmtaket över dörren. Följ medskickad monteringsanvisning, se även ritning A 04. Montera det i väggregelstommen, höjd anpassar ni själva. Använd skruv 6,5x50. Lycka till! önskar JABO Wood Products AB JABO Wood Products AB JABO LEKSTUGA ESTELLE 5,1 + 1,3 m² 8
