Jabo Wood Products AB ref till ritningsnummer 1154 sida 1(1)

Transkript

1 JABO ASSARP 12,3 (Svenska ) LEVERANSBESKRIVNING TAK Råspont 17, takåsar 43 x 120, enkel vindskiva 16 x 95, takfotsbräda 16 x 70. Taklutning 26 o. YTTERVÄGG Timmerprofiler 28 x 145, kapade och färdigknutade. Urjackning för dörr A-vägg görs av kund. GOLV Bottenram 34 x 120. DÖRR Dubbeldörr 1290 x 1890 Ledhasp, skjutregel, hakgångjärn. PLÅT Material för plåtbeslagning ingår ej. ÖVRIGT Erforderlig spik,skruv för montering. Ventilgaller. TILLVAL Golvsats Bärlina 47 x 100, bjälkar 34 x 120, 21 underlagsgolv, trävit. RITNINGAR OCH BESKRIVNINGAR Ritningar,materialbeskrivning och byggbeskrivning. DIMENSIONSFÖRUTSÄTTNINGAR Förrådet är ej dimensionerad enligt BKR. Takåsar m m är dimensionerade för snöbelastning och egenvikt genom praktisk tillämpning/fullskaleprov vid fabriken med lätt tak inom snözon 2,5. Tillverkaren förbehåller sig rätten till att i materialleveransen göra tekniska förändringar eller sådana som lagar och författningar föreskriver. Illustrerad inredning ingår ej utan att vara speciellt angiven. Jabo Wood Products AB ref till ritningsnummer 1154 sida 1(1)

2 Svenska av 2 JABO ASSARP 12,3 MATERIALBESKRIVNING Litt. Antal Material Art. Nr. Dim. Längd Färdig kapat Kapas på plats 2 Blockpanel (halvprofil till vägg A-C) BP x X 13 " (till vägg C) BP x X 2 " rak överkant (till vägg B-D) BP x X 26 " vid dörröppning A-vägg BP x X 26 " (till vägg B-D) BP x X 2 bnt " gavelspets A-C GS045 28x X 2 Blockprofil monteringskloss MK002 28x145 Takfotsregel SR081 34x34 10m X 3 Anslutningsbräda dörröppning TH x X 20 Stödläkt till ytterväggar,bottenlist dörr. TH x45 min.2400 X Trekantsregel TK001 38x50 10m X 4 Vindskivor TH x X 4 Takfotsbräda TH x X 115 Råspont RS006 17x X 3 Regel vid dörröppning SR x X 3 Takås, jackad TÅ052 43x X 3 Dörrfoder TH x X 1 Dubbeldörr-regeldörr FD x Bottenram Jackad BR x X 2 Bottenram BR x X VÄND! Jabo Wood Products AB

3 Svenska av 2 JABO ASSARP 12,3 MATERIALBESKRIVNING Litt. Antal Material Art. Nr. Dim. Längd Färdig kapat Kapas på plats 2 par Hakgångsjärn (Raka) HK cm Spik- och beslagspåse innehållande: 1 pkt Skruv á 100 st SK010 5x60 2 pkt Skruv á 200 st SK021 4x40 2 pkt Trådspik á 500 st SS403 60x2,3 1 st Ledhasp LH001 2 st Skjutregel LH002 2 st Ventiler IK071 1 påse Plywood till fäste av skjutregel ( 2 st inkl.skruv ) SB099 Batchnr: Sign: This product is carefully packaged and controlled by: Nr: Jabo Wood Products AB

4 Innehållsförteckning: Byggnadsbeskrivning (Svenska ) Ritningar 1154 A01 - A05 ASSARP 12,3 För att Ert ASSARP 12,3 skall bli vad Ni och vi hoppas på krävs att uppförandet sker på avsett sätt. Läs därför igenom dessa beskrivningar samt studera tillhörande ritningar noggrant. Detaljplanlösning m m kontrolleras. Skaffa rätt och riktiga verktyg. Kontrollera materialleverans gentemot materialspecifikationen, sortera i lämpliga delar. OBS! Allt material skall skyddas mot väder och vind under lagring och uppförande, täck det med plast eller något likvärdigt. Speciellt viktigt är det att råsponten på taket skyddas innan underlagspappen kommer på. Kapa aldrig bitar förrän Du kontrollerat att rätt bit kapas och till rätt mått. Utför sedan arbete enligt byggbeskrivningen. Läs igenom vår UNDERHÅLL/MÅLNING anvisning innan ni påbörjar arbetet. Tips! Behandla bottenram före montering med någon form av träskyddsmedel. Ventiler måste monteras för att fukt- och mögelproblem ej ska uppstå. Såga/borra upp hål och montera dessa så nära varje taknock som möjligt. GARANTIN GÄLLER EJ OM O DETTA INTE ÄR UTFÖRT. ASSARP 12,3 BYGGNADSBESKRIVNING NG 1 Iordningställ grund och grundläggning enligt ritning A01. Om ni köpt Assarp med golvsats, använd plintritningen som gäller för bjälklag! Grundplintar utförs av lecablock, betongsten, gjutna plintar eller likvärdigt. Grundplintar skall vara anlagda på sättningsfritt underlag. Kontrollera fukt och eventuella dräneringsproblem. TÄNK FÖREBYGGANDE! Planera mark i och omkring grund, anordna fall ifrån byggnaden. 2 Placera ut bottenramen och skruva ihop den i hörnen, använd skruv 5x60. Se ritning A01 01, detalj A. Placera därefter grundmurspapp (ingår ej i leveransen) mellan plintarna och bottenram. Väg upp hela bjälklaget. Vid golvsats skall bjälkarna monteras nu se ritn. A01. Kontrollmät så att båda diagonalmåtten på bottenbjälklaget är lika. Förankra bottenramen till grundläggningen. (Ingår ej i leveransen). 3 Påbörja monteringen av timmerprofiler, börja med halvprofiler L= 3290 vägg A och C foga samman med helprofil L= 4390 vägg B och D. Timmerprofiler skruvas inifrån till bottenram. Se ritning A03 - A04 detalj B. 4 Nyttja stödläkt 21x45 i hörnen och mitt på vägg för att fixera hörn och i mitten. Släpp stödläkter min 22mm vid eventuell golvbeklädnaden på ena långsidan. På andra långsidan fästs stödlister endast tillfälligt tills eventuellt golv är lagt. Skruvas helt fast med 1st skruv i varje timmerprofil efter slutmontering. 5 Härefter monteras timmerprofilerna varv nr 2 i samma ordningsföljd som varv 1. Se ritning A03. 6 Timmerprofiler i gavelspets har tillsågats på fabrik med rätt taklutning, spika dessa profiler till underliggande från ovansidan. Kontrollera att gavelspets och vägganslutning håller samma höjd, får ev. justeras. OBS! Notera var urtaget till takåsen ska vara så ni inte får spik i urtaget. 7 Såga ur gavelspetsar för takåsar se ritning A03 - A03-A. Jabo Wood Products AB ASSARP 12,3 1(2)

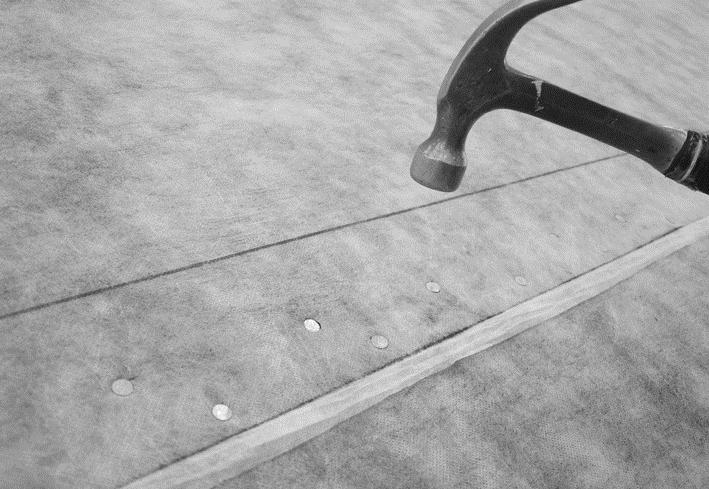

5 8 Montera takåsarna, skall sticka ut lika mycket som översta timmerprofilen, genom att skruva fast stödläkt 21x45 till timmerprofilerna och därefter skruva fast takåsen mot stödläkten med skruv 4,0x40. Se ritning A03 och A05. 9 Påbörja nu monteringen av råspont, använd tillkapade brädor. Börja vid en gavel och anpassa då första brädans läge till att hamna jäms med förlängd timmerprofil och takås. Se detalj ritning A05. Montera råsponts brädorna över hela takytan och spika med 2 st 60x2,3 per bräda till respektive vägg och takås. Sista råsponts brädan sågas så att man hamnar jäms med förlängd timmerprofil och takås. 10 Montera trekantsregel, spika denna till råspont. Montera vindskivor på gavlarna. Spika vindskivan till förlängd timmerprofil och respektive takåsar. Se ritning A Montera nu takfotsbräda/takfotsregel. Börja med att spika fast takfotsregeln genom råspont, härefter spikas brädan till råspontskant och regel. Spika även takfotsbrädans ändar genom vindskivorna på gavel. Se ritning A Råsponten skall omedelbart täckas. Exempelvis med underlagspapp (ingår ej i std. leverans). Monterings exempel för underlagspapp: Montera underlagspapp. Börja med första våden minst 10 mm utanför den nedre kanten av takfotsbrädan med klisterremsan eller vid behov med godkänt skarvklister (ingår inte i leveransen). Fortsätt med omlottläggning minst 100 mm upp till och över nockbrädan. Underlagspappen ska läggas med textil sidan uppåt. Vi rekommenderar att ni spikar med pappspik 15x2,1 cc 60 mm i ett zickzack mönster. Se bild till höger. Lägg pappen på ovansida vindskiva och längdskär på ytterkant vindskiva. Här spikar ni med pappspik 15x2,1 cc 60 mm på överkanten vindskiva. OBS! Underlagspapp utgör endast tillfällig takbeklädnad, varför ett permanent ytskikt SKALL monteras omgående. I samband med montering av permanent ytskikt, komplettera med vindskivelist, hängrännor och andra plåtbeslag. 13 Såga upp dörröppningen i överkant, se ritning A03 A03-A. Montera nu dörrinfattningar 34x70, dock ej i botten. Väg av infattningen med vattenpass och justera eventuellt timmerprofilerna. Kontrollera diagonalmåttet noga! Montera anslagsbräda, 14x95, i dörröppningarna och bottenlist 21x45 som tröskel. Skruvas med 4x40. Se ritning A Spika dörrfoder 16x70 med spik 60x2,3 runt dörröppningen. 15 Dörrmontering. Skruva fast gångjärnen i dörrens tvärreglar, den lilla böjen i gångjärnet ska anpassas till dörrens sida. Håll upp och anpassa dörrbladet utan slaglist i dörrhålet, lämna några mm frigång i överkant och sidan. Märk ut vart gångjärnshaken ska monteras och skruva fast den i sidofodret. Gör likadant med dörrbladet med slaglist. Se ritning A03. TIPS! Förborra gärna så det inte spricker innan ni skruvar i dörrblad och sidoregel. 16 Montera ledhasp på dörrbladet med slaglist och skjutreglarna på insidan av den andra dörren både uppe och nere. Se ritning A04 A05. Nu ska ni måla huset, använd vår målningsanvisning eller rådfråga en färgfackhandel. Lycka till! önskar Jabo Wood Products AB Jabo Wood Products AB ASSARP 12,3 2(2)
