1 Byggbeskrivning för Unit Counter Pole CDT EXCEPTO1155A 1

2 Innehållsförteckning Innehållsförteckning... 2 Översikt... 3 Kontrollera material... 3 Byggbeskrivning... 3 Förbered materialet... 3 Märkning... 8 Borrning Montering Montera låda Montera lock Montera låsskruvar i lock Montera plastskivan Montera mellanväggen Måla Montera UC-01 i lådan CDT EXCEPTO1155A 2

3 Översikt Detta dokument är främst tänkt som ett komplement till ritningarna på UC-Pole lådorna, dokumentet ska användas som en hjälp för dem som ska bygga Pålen efter våra ritningar. Byggbeskrivningen förutsätter att man redan skaffat det material som behövs, skrivit ut ritningarna samt köpt vårt UC-Box kitt. Byggbeskrivningen förutsätter att man bygger två stolpar. Om något i dessa instruktioner avviker från ritningarna är det ritningarna som gäller. Kontrollera material UC-Pole förpackningen innehåller: 2 st 189x202x6mm plastskiva 60 st 3.5x40mm TX15 skruv 10 st 3.5x20mm TX15 skruv 8 st 4.5x60mm PZ2 skruv 4 st M4x20 distanser 4 st M4x25 PZ2 skruv 1 st TX15 bits 1 st PZ2 bits Införskaffat material: 145x22 ca 4 m 170x22 ca 4,2 m 195x22 ca 0,6 m Observera att det är ca 0.2 m extra material av varje sort i materialåtgången ovan, detta för att det går bort lite material när man rensågar ändträet samt sågar upp materialet. Byggbeskrivning Förbered materialet Börja med att sortera ut följande ritningar som behövs för att såga upp materialet, observera att det behövs fyra st av UC-Pole Gable Drawing övriga ritningar sågas i två exemplar. UC-Pole Lid-1 Drawing UC-Pole Lid-2 Drawing UC-Pole Bottom Drawing UC-Pole Gable Drawing UC-Pole Frontside Drawing UC-Pole Backside Drawing UC-Pole Stop Drawing Rensåga ändträet på bräderna så att alla delar får samma snittytor, var noga så att alla snitt blir vinkelrätta. CDT EXCEPTO1155A 3

4 Använd vinkelhake eller tumstock för att mäta ut måtten på delarna enligt ritning, observera att det är noga att delarna blir utsågade så noggrant som möjligt. Slarvar man med måtten får man problem när stolpen ska monteras. CDT EXCEPTO1155A 4

5 Delen på bilden är UC-Pole Gable Drawing, detta är enda delen som inte har ett vinkelrätt snitt i båda sidor. CDT EXCEPTO1155A 5

6 Såga av delarna efter markeringarna, var försiktig i slutet så att brädan inte knäcks då lådan inte blir tät om en hörna saknas. CDT EXCEPTO1155A 6

7 Om man först sågar ut en del och kontrollmäter den efter ritningen för att säkerställa att måtten stämmer så kan man för att tjäna byggtid använda den till mall för resten av stolparna. För att vara säker på att man inte missar att såga upp några delar och för att lättare hålla reda på de olika delarna så är det bra att lägga dem på ritningarna efterhand som man sågar upp dem. CDT EXCEPTO1155A 7

8 Märkning Börja med att mäta ut alla mått på de olika delarna från ritningarna, det är mycket lättare att märka vart alla skruv och borrhål ska vara innan man börjar montera. CDT EXCEPTO1155A 8

9 Här har vi börjat med att mäta ut var hålet för låsskruvarna ska sitta på UC-Pole Gable Drawing observera att måtten som är 11 mm från kanten på denna ritning är parallell med sluttningen och alltså inte från sluttningens högsta punkt. CDT EXCEPTO1155A 9

10 Sen mäter vi ut punkten där hålet ska borras som är 82 mm vinkelrätt mot delens långsida. På alla delar märkes skruvplacering och borrhål ut innan vi börjar montera samman de olika delarna. Borrning Det är bara två delar som ska borras UC-Pole Gable Drawing samt UC-Pole Lid-2 Drawing, det är viktigt att endast borra hålen i UC-Pole Gable Drawing i förväg. UC-Pole Lid-2 Drawing borrar vi senare när vi monterar lådan, anledningen är att om man borrar UC-Pole Gable Drawing aningen snett så kommer ändå hållen att komma mitt för varandra. Om man inte har tillgång till en pelarborrmaskin för att borra rakt går det utmärkt att göra det med en handborrmaskin, det kan då vara till hjälp att ha en vinkelhake att flukta efter så att man borrar så rakt som möjligt. CDT EXCEPTO1155A 10

11 När man borrar hålet så är det bra om man lägger en spillbit under biten man borrar hålet i, man borrar då genom översta biten och en bit ner i den underliggande. Om man gör på detta sätt spricker inte träet lika mycket när man går igenom som om man borrar utan underlagsbit. Montering Vi rekommenderar att man limmar och skruvar alla trädelar som ingår i lådan med ett vattenfast trälim, detta gör lådan mycket mer motståndskraftig. CDT EXCEPTO1155A 11

12 Montera låda Det är bra att först lägga ut stolpens olika delar på arbetsbordet innan man limmar och skruvar dem för att se att man har klart för sig hur allt ska monteras. Observera att stolpens ovansida ska ha fall bakåt. CDT EXCEPTO1155A 12

13 Det räcker med att lägga en smal sträng med vattenfast trälim innan man drar samman delarna med skruv. CDT EXCEPTO1155A 13

14 När gavlarna skruvas fast på baksidan så är det bra om man inte spänner dem då det underlättar när man ska montera framsidan. När framsidan är monterad så kan man dra åt alla skruvar. Bottnen (UC-Pole Bottom Drawing) monteras när stolpens fyra sidor är fastskruvade, glöm inte att även botten ska limmas. CDT EXCEPTO1155A 14

15 Torka av överflödigt lim direkt när du skruvat samman stolpen då de flesta trälim måste tas bort mekaniskt efter att de har torkat. CDT EXCEPTO1155A 15

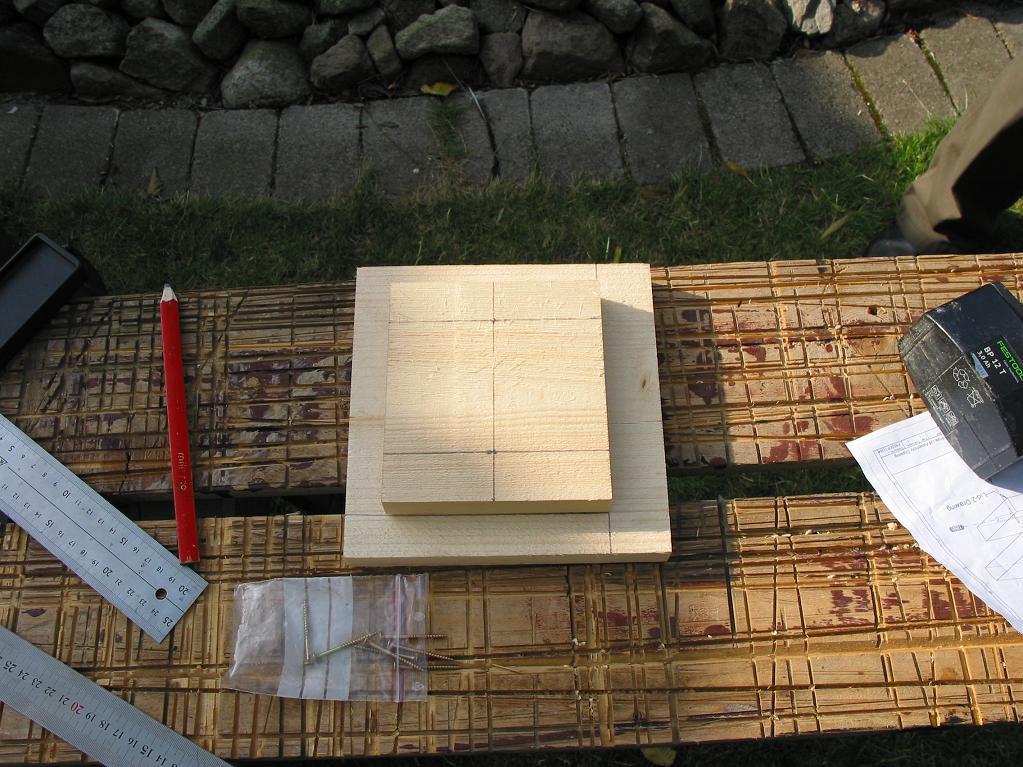

16 Montera lock Nästa del att montera är locket, börja med att lägga samman de två delarna efter märkningarna vi gjorde tidigare. Om allt ser bra ut så limmar vi samman delarna och fäster dem med skruv. Observera att delen UC-Pole Lid-2 Drawing inte ska sitta centrerat på UC-Pole Lid-1 Drawing utan ska sitta som på ritningen UC-Pole Lid Assembly Drawing. Det är viktigt att vi använder oss av placeringen för skruvarna som vi mätt ut tidigare, om vi sätter träskruvarna fel kan de krocka med distanserna som vi monterar i nästa steg. CDT EXCEPTO1155A 16

17 Montera låsskruvar i lock Montera lockdelen i stolpen, var noga så att du monterar locket på rätt håll, locket ska skjuta ut ca 1-2 mm utanför baksidan och gavlarna. CDT EXCEPTO1155A 17

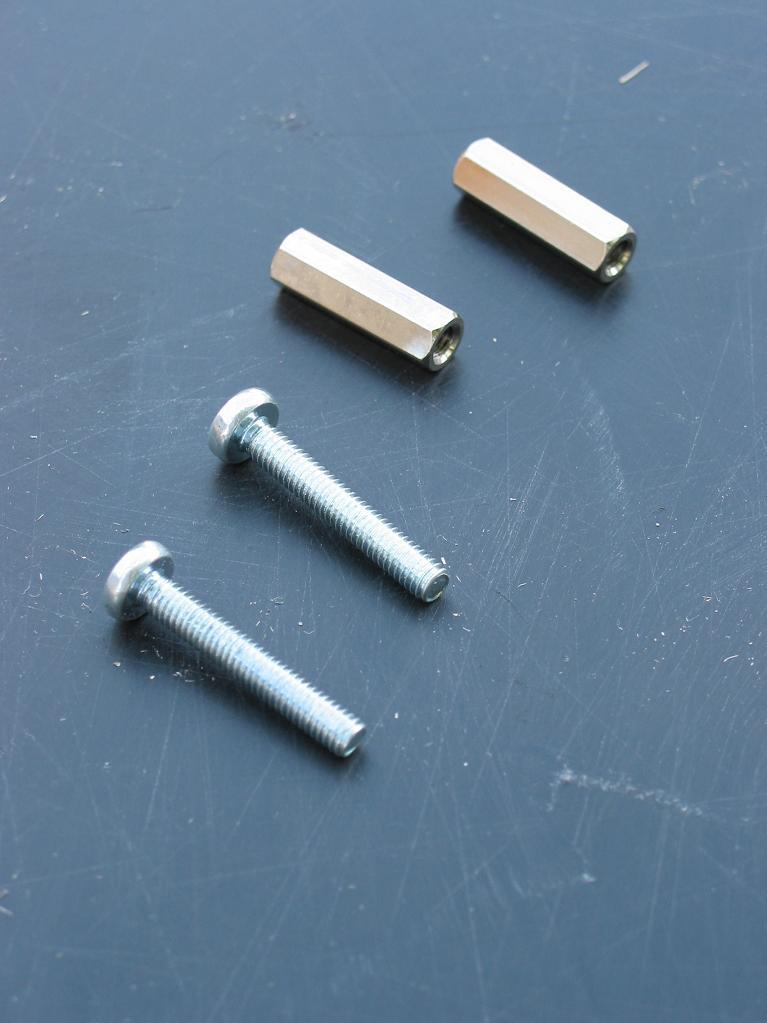

18 Plocka fram distanser och låsskruvar. CDT EXCEPTO1155A 18

19 Märk ut centrum för distanserna genom att borra försiktigt med ett 8mm borr genom hålen i gavlarna. Observera att det inte ska vara något 8mm hål till distanserna utan meningen är bara att märka ut centrum. CDT EXCEPTO1155A 19

20 CDT EXCEPTO1155A 20

21 Sätt ett litet märke ca mm upp på 6 mm borret som du ska borra hålet till distanserna med, detta för att du ska veta hur djupt du ska borra. Det är viktigt att hålet blir tillräckligt djupt så att distansen går att slå ner så långt så att den kommer i höjd med träkanten. CDT EXCEPTO1155A 21

22 Försök att borra hålet så rakt som möjligt. Slå i distansen så att den kommer i höjd med träet. CDT EXCEPTO1155A 22

23 Montera locket på stolpen och skruva fast det med låsskruvarna, observera att låsskruvarna inte ska skruvas i botten utan bara en bit innanför träkanten. CDT EXCEPTO1155A 23

24 Montera plastskivan Centrera plastskivan samtidigt som den pressas lätt mot locket, plastskivan ska inte limmas utan endast skruvas fast. CDT EXCEPTO1155A 24

25 Montera mellanväggen Enklaste sättet att monter mellanväggen är att montera UC-01 enheten löst och försiktigt pressa mellanvägen mot UC-01 enheten, mellanväggens överkant ska var i höjd med mellanväggens överkant. UC-01 enhetens undersida ska ligga mot träkanten vid plastskivans slut. Var försiktig så att du inte skruvar i UC-01 enheten! CDT EXCEPTO1155A 25

26 CDT EXCEPTO1155A 26

27 Måla Stolpen målas med valfri färg, dock ska inte plastskivan målas då vissa färger kan påverka radiosignalen. CDT EXCEPTO1155A 27

28 Montera UC-01 i lådan De nedre öronen på UC-01 ska vikas snett uppåt och de övre uppåt snett utåt, kontakten/gångjärnen placeras uppåt så att man kan ansluta dator utan att plocka upp UC-01 enheten. CDT EXCEPTO1155A 28

29 Om UC-Pole ska stå fristående kan man slå ned en rund tryckimpregnerad stolpe i marken, därefter borrar man ett hål i UC-Pole stolpens botten som stolpen passar i. Sen trär man UC-Pole över stolpen och skruvar fast UC-Pole i stolpen med träskruvar genom baksida och gavlar. Alternativt fäster man UC-Pole i redan befintliga grindstolpar eller liknande. Om man vill förlänga livslängde på UC-Pole kan man fästa tjärpapp under UC-Pole och ställa den på någon form av gjuten platta eller liknande. CDT EXCEPTO1155A 29
