1 Premiumprodukter för smarta elektriker PRODUKTKATALOG NR 1 1

2 Innehållsförteckning Om SVEFLEX Produktion och miljö...4 Flexrör...5 Flexrör med starkströmskabel...6 Flexrör med svagströmskabel...7 Kopplingsklämmor...8 Buntband...9 Fästmaterial...11 Tekniska data

3 SVEFLEX, miljöklassade elprodukter SVEFLEX är ett svenskregistrerat varumärke som tillverkas i Borlänge av Elkanalen AB. Fokus är på halogenfria, fördragna elrör samt system för elkanalisation och eldistribution i bostäder, fritidshus, kontor och offentliga byggnader. Företaget grundades 2015, och ägarna har mer än 25 års erfarenhet av branschen. Elkanalen är ett litet, flexibelt bolag som är lyhört för sina kunders önskemål och med en hög servicegrad. Vårt fokus är: Våra ledord är: SÄKERHET - KVALITET - MILJÖ - INNOVATION TRYGGT - ENKELT - PERSONLIGT BARA HALOGENFRIA PRODUKTER FÖR MILJÖN OCH FRAMTIDEN 3

4 Smarta premiumprodukter för smarta elektriker SVEFLEX är ett svenskregistrerat varumärke med premiumprodukter och system för el- och mediadistribution i lägenheter, villor, fritidshus och kommersiella lokaler. Med SVEFLEX produkter vill vi göra elektrikernas vardag enklare och mer lönsam. För att underlätta utdragning passar ringarna med SVEFLEX flexrör i alla befintliga avrullningsställ för ringar på marknaden. Elrören är metermärkta för ni lätt ska kunna se vad som återstår i förpackningen, och på så sätt mängda jobben. Monteringsarbetet går snabbare och det blir mindre spill. Vi fokuserar hårt på säkerheten. Alla SVEFLEX produkter är CE-märkta och certifierade av tredjepart, företrädesvis SEMKO. Bara miljöklassade produkter Produkterna är förpackade i plastade ringar för att minimera avfallet och skona miljön. Vi arbetar bara med produkter för hållbar utveckling, d v s vi arbetar bara med halogenfria flexrör och halogenfria kablar för miljöns och framtidens skull. 4

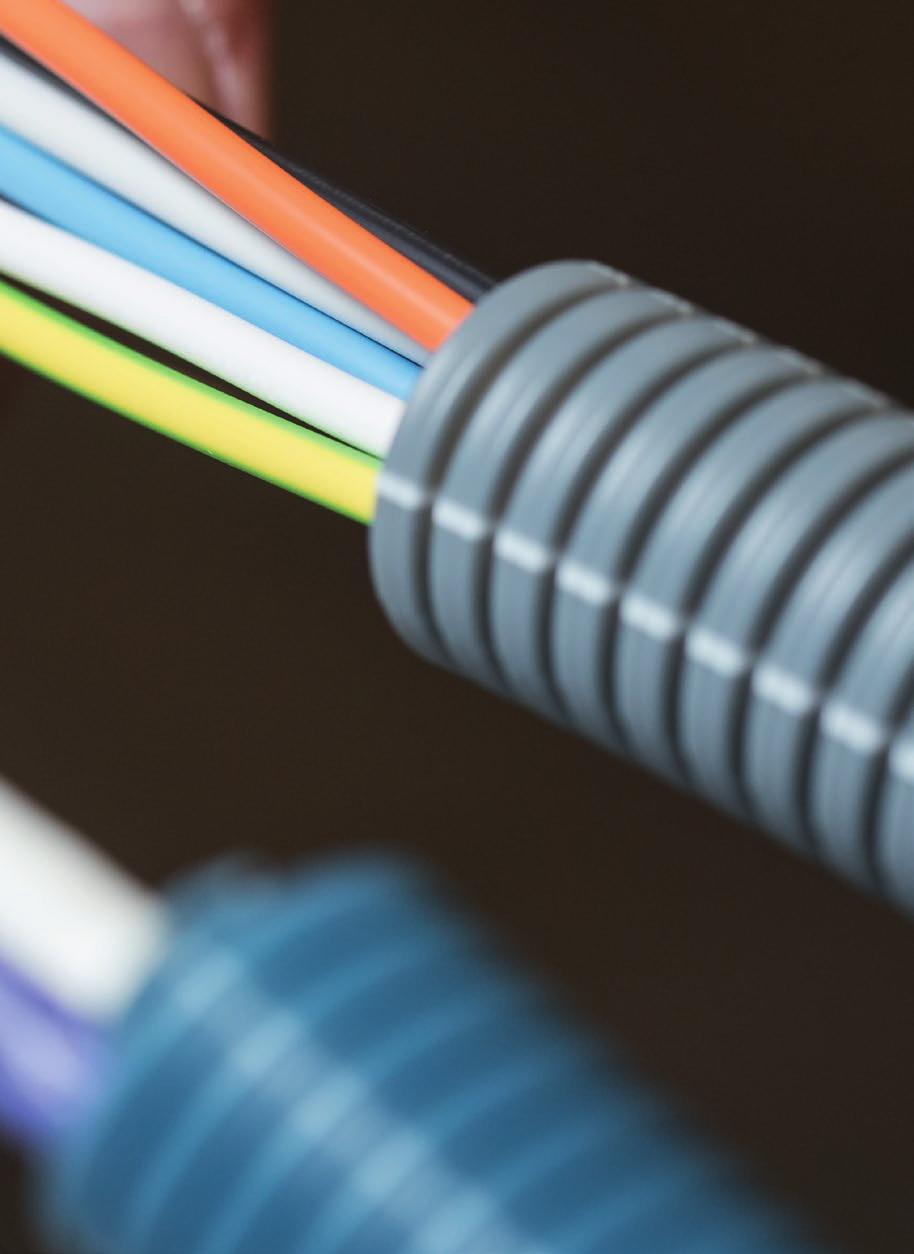

5 Produktsortiment Flexibla, halogenfria PP-rör med idragen halogenfri kabel. Metermärkta. Förpackade i plastade ringar. Flexrör Art-Nr. Benämning Status Rörfärg m/ring m/pall Vikt/ring (kg) SVEFLEX 16-HF Grå L , SVEFLEX 20-HF Grå L , SVEFLEX 16-HF/dragtråd L , SVEFLEX 20-HF/dragtråd L , SVEFLEX 25-HF Grå L , SVEFLEX 25-HF/dragtråd L , SVEFLEX 32-HF L , SVEFLEX 16-HF Blå L , SVEFLEX 16-HF Röd L , SVEFLEX 16-HF Orange L , SVEFLEX 20-HF Blå L , SVEFLEX 20-HF Röd B , SVEFLEX 20-HF Orange B SVEFLEX 16-HF Grå L , SVEFLEX 20-HF Grå L ,0 5

6 Flexrör med starkströmskabel Art-Nr. Benämning Status Rörfärg Ledarfärger m/ring m/pall Vikt/ring (kg) SVEFLEX 16-HF/EQ 3G1,5 B , SVEFLEX 16-HF/EQ 4G1,5 B , SVEFLEX 16-HF/EQ 5G1,5 B , SVEFLEX 16-HF/EQ 3G2,5 B , SVEFLEX 20-HF/EQ 5G2,5 B , SVEFLEX 16-HF/FQ 3G1,5 L , SVEFLEX 16-HF/FQ 4G1,5 L , SVEFLEX 16-HF/FQ 5G1,5 L , SVEFLEX 20-HF/FQ 7G1,5 L , SVEFLEX 16-HF/FQ 3G1,5-Tändtråd L , SVEFLEX 16-HF/FQ 5G1,5-Dubbeltrapp L , SVEFLEX 16-HF/FQ-Tvinnad 3G1,5 L , SVEFLEX 16-HF/FQ-Tvinnad 4G1,5 B , SVEFLEX 16-HF/FQ-Tvinnad 5G1,5 L , SVEFLEX 16-HF/FQ-Tvinnad 7G1,5 L , SVEFLEX 16-HF/FQ 1G2,5 L , SVEFLEX 16-HF/FQ 3G2,5 L , SVEFLEX 20-HF/FQ 5G2,5 L , SVEFLEX 16-HF/FQ-Tvinnad 3G2,5 L , SVEFLEX 20-HF/FQ-Tvinnad 5G2,5 L , SVEFLEX 16-HF/RQ 1G6 L , SVEFLEX 25-HF/RQ 5G6 L , SVEFLEX 25-HF/RQ 5G6 L , SVEFLEX 20-HF/EQQ 3G1,5 L SVEFLEX 16-HF/FQ 3G1,5 L ,0 6

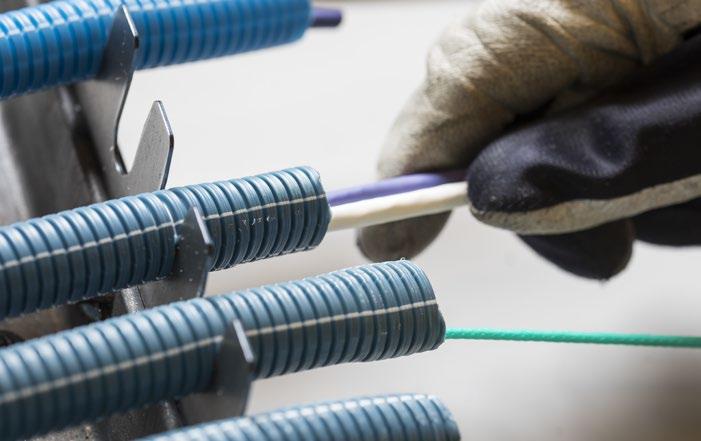

7 Flexrör med svagströmskabel Art-Nr. Benämning Status Rörfärg m/ring m/pall Vikt/ring (kg) SVEFLEX 16-HF/ELQXE 2x2x0,8 B , SVEFLEX 16-HF/ELQXE 4x2x0,8 B , SVEFLEX 16-HF/COAX HF L , SVEFLEX 16-HF/CAT+6 UTP HF L , SVEFLEX 20-HF/2CAT 6 UTP HF+COAX L , SVEFLEX 20-HF/ELQYB 2x1 röd L , SVEFLEX 20-HF/2CAT+6 UTP HF L , SVEFLEX 16-HF/EQQXB 4x0,8 L , SVEFLEX 16-HF/KNX 2x2x0,8 B , SVEFLEX 16-HF/EQQXB 4x2x0,8 B ,0 7

8 Kopplingsklämmor SDK, SKRUVLÖS KOPPLINGSKLÄMMA För kabelarea 0,5 2,5 mm² för entrådiga ledare. För kabelarea 1,5 2,5 mm² för flertrådiga ledare. Olika kabeltyper kan kombineras i samma klämma. Transparent skyddshölje gör att installationen av klämman underlättas. Möjlighet att frigöra ledaren genom att dra och vrida samtidigt. 450V, 24A Kopplingsklämmorna säljs per förpackning. Art-Nr. Typ nr Benämning Förp / kartong SDK 3 Kopplingsklämma 3 poler 100 / SDK 5 Kopplingsklämma 5 poler 100 / SDK 8 Kopplingsklämma 8 poler 50 / 1000 SDKF, SKRUVLÖS ÖPPNINGSBAR KOPPLINGSKLÄMMA För kabelarea 0,5 2,5 mm² för en- och flertrådiga ledare. Olika kabeltyper kan kombineras i samma klämma. 450V, 24A Kopplingsklämmorna säljs per förpackning. Art-Nr. Typ nr Benämning Förp / kartong SDKF 2 Öppningsbar kopplingsklämma 2 poler 100 / SDKF 3 Öppningsbar kopplingsklämma 3 poler 75 / SDKF 5 Öppningsbar kopplingsklämma 5 poler 50 /

9 Buntband BUNTBAND 2-LOCK Buntband tillverkat i halogenfri polyamid (PA6.6) med en patenterad dubbel låsning där lås är tillverkat av rostfritt stål. Låset är ingjutet i buntbandet för att säkerställa att det omöjligt kan lossna. Utmärkta egenskaper för buntbandet som har steglös låsning vilket gör bandet mycket enkelt att installera. De svarta buntbanden är UV resistiva. Temperaturområden Installation: från -40 C till +60 C Arbete: -40 C till +85 C TRANSPARENT Art-Nr. Typ-Nr. Dimension mm Ø Max mm Draghållfasthet N ,5x ,5x ,5x ,5x ,5x ,5x ,5x ,5x ,5x ,8x ,8x Förpackning antal i påse SVART Art-Nr. Typ-Nr. Dimension mm Ø Max mm Draghållfasthet N ,5x ,5x ,5x ,5x ,5x ,5x ,5x ,5x ,5x ,8x ,8x Förpackning antal i påse 9

10 BUNTBAND STANDARD Buntband tillverkat i halogenfri polyamid (PA6.6). Temperaturområden Installation: från -10 C till +60 C Arbete: -40 C till +85 C TRANSPARENT Art-Nr. Typ-Nr. Dimension mm Ø Max mm Draghållfasthet N Förpackning antal i påse ,5x /CE 3,5x /CE 3,5x E 4,8x E 4,5x E 4,8x SVART Art-Nr. Typ-Nr. Dimension mm Ø Max mm Draghållfasthet N Förpackning antal i påse ,5x /CE 3,5x /CE 3,5x E 4,8x E 4,5x E 4,8x

11 Fästmaterial CASTOR C-FIX FÖR RÖR PÅ TRÄ TR-16 Klammer för rör 16 mm TR-20 Klammer för rör 20 mm 50 C-FIX GR KLAMMER FÖR GIPS GR-16 Klammer för rör 16 mm GR-20 Klammer för rör 20 mm GR-25 Klammer för rör 25 mm 25 DKS KLAMMER FÖR BETONG DKS 3-13 Klammer för rör/kabel 3 13 mm DKS 6-20 Klammer för rör/kabel 6 20 mm DKS 8-28 Klammer för rör/kabel 8 28 mm DKS Klammer för rör/kabel mm 200 DSS KLAMMER FÖR BETONG För att fästa parallella rör och kablar DSS-10 Klammer för rör/kablar 4 12 mm DSS-21 Klammer för rör/kablar mm

12 AKS KLAMMER FÖR BETONG För montering av rör från mm. Alla typer av AKS kan monteras tillsammans med alla typer av EC hållare AKS 16 Klammer för rör 16 mm AKS 20 Klammer för rör 20 mm AKS 25 Klammer för rör 25 mm AKS 32 Klammer för rör 32 mm AKS 40 Klammer för rör 40 mm AKS 50 Klammer för rör 50 mm 50 EC KLAMMER För montering av rör från mm. Alla EC fäste kan monteras ihop med varandra oavsett vilken dimension av rörfäste som används. EC fästet kan monteras med rörfästet AKS eller skruvas fast på underlaget. Kan också sättas fast på strippsfästena ESD, EKP och ESP. Låsbygel UVB kan fästas på rörfästet EC EC 16 Klammer för rör 16 mm EC 20 Klammer för rör 20 mm EC 25 Klammer för rör 25 mm EC 32 Klammer för rör 32 mm EC 40 Klammer för rör 40 mm EC 50 Klammer för rör 50 mm 50 KB KLAMMER För montage av kablar. Med ett enkelt handgrepp kan flera kablar monteras eller demonteras. Ett eller flera rörfäste typ EC kan också monteras fast KB mm bred hållare (enkel) KB mm bred hållare (dubbel) 25 12

13 SH HÅLLARE Samlingshållaren har en enkel låsning som lätt kan öppnas och stängas från undersidan. EC rörfäste kan också monteras ovan på samlingshållaren för montering av rör SH 15 Rör och kabel hållare (enkel) SH 30 Rör och kabel hållare (dubbel) 10 TB HÅLLARE För montage av flera fäste till bärankaret TA TB 10 Rör och kabel hållare 100 mm TB 20 Rör och kabel hållare 200 mm 25 TB HÅLLARE Bärankare för kabel och rörfäste typ TB TA 30 Bärankare utan plugg 30 mm TA 100 Bärankare utan plugg 100 mm TA 30/25 Bärankare 30 mm. Plugg djup 25 mm TA 100/25 AP Bärankare 100 mm. Plugg djup 25 mm TA 30/55 Bärankare 30 mm. Plugg djup 55 mm TA 100/55 Bärankare 100 mm. Plugg djup 55 mm 100 TB HÅLLARE Platta för fäste av bärankare utan plugg Typ TA30 och TA TAP Fäste för TA bärankare

14 ESP HÅLLARE FÖR SPIKPISTOL Montering av rör eller kablar med EC hållare eller buntband. Verktygsmunstycke 11 mm eller 16,5 mm ESP Hållare för EC eller buntband 100 KBS HÅLLARE FÖR SPIKPISTOL KBS är för montage av flera kablar. Fästet kan lätt pressas nerför montering av kablar eller demontera redan monterade kablar. Fästet kan också byggas på med EC 20 för rör som vidare kan monteras tillsammans med EC mm KBS 20 Hållare för kablar och EC hållare 100 DHI PLUGG FÖR MONTAGE MOT ISOLERING Borrdjup = plugglängd + 1 cm 10 mm borr används. Alla mått i cm. Art-Nr. Typ nr Isoleringstjocklek, cm Längd på fäste, cm Förpackning DHI DHI DHI DHI DHI , DHI DHI

15 Tekniska data Halogenfria flexrör Standard Rören är av klass ICTA 3442, trycktålighet 750N, vilket gör att rören är godkända att gjutas in i betong. Rören är Ø16, Ø20, Ø25 och Ø32 mm, tillverkade i miljövänlig PP (Polypropylen) som är flamskyddad. Rören är tillverkade enligt IEC/ EN :2008, IEC/EN :2004+A11, standarder. Produkterna är fria från PBDPO, miljövänliga, halogenfria, och utvecklar minimalt med rök vid brand, vilket gör att rören är skonsamma mot miljön även vid brand. Kan installeras och hanteras från -25 till +90. Produkterna är CE-märkta och tredjepartsgodkända, företrädesvis av SEMKO. 15

16 SVEFLEX är ett svenskregistrerat varumärke med premiumprodukter och system för el- och mediadistribution. SVEFLEX flexrör är metermärkta, halogenfria PP-rör med idragen halogenfri kabel. SVEFLEX produkter kan köpas hos utvalda återförsäljare. VI GÖR ELEKTRIKERNAS VARDAG ENKLARE OCH MER LÖNSAM Infralogic Kolonivägen Sundbyberg 16 Tel: Fax:
