1 Potentialutjämning S N A B B G U I D E

2 Potentialutjämning i byggnad H D G 4 E 3 2 C E El 5 Data Tele K-TV Avlopp Vatten järrkyla järrvärme Gas A B A. Inkommande elkablar Kablar och rör utifrån ska föras in i byggnaden så nära varandra som möjligt. Kablarnas metallmantlar ansluts till huvudjordningsskenan. Inkommande elkabels PE- alternativt PEN-ledare förbinds via huvudcentralen (HC) med huvudjordningsskenan. B. Inkommande rör Rör ska föras in så nära varandra som möjligt och i anslutning till kablarna. Rör av metall ansluts till huvudjordningsskenan. C. Huvudjordningsskena I varje byggnad ska finnas en huvudjordningsskena. Denna placeras i närheten av den plats där rör och kablar dras in. Skenan ska vara lätt åtkomlig utan ingrepp i starkströmsanläggningen. D. Kompletterande potentialutjämning Jordskena för kompletterande potentialutjämning ansluts till närliggande gruppcentrals PE-skena eller till PE-ledare i närliggande utsatt del. E. Armering Armeringsmatta/armering ansluts till huvudjordningsskena alternativt till skena för kompletterande potentialutjämning på övriga plan.. Metalliska byggnadsdelar Beröringsbara byggnadsdelar av metall (stålbalkar, stålkonstruktioner, stegar, ventilationsrör etc.) ska anslutas antingen till huvudjordningsskenan, skena för kompletterande potentialutjämning eller till utsatt dels PE-ledare. G. Gruppcentral I utrymmen där kompletterande potentialutjämning krävs, eller bedöms som nödvändigt placeras potentialutjämningsskenan lätt åtkomlig intill gruppcentralen och förbinds med centralens PE-skena. H. Antennmast Antennkabelns skärm ska anslutas till potentialutjämningsssystemet. Skärm bör anslutas via ett överspänningsskydd t ex DEHN gate E

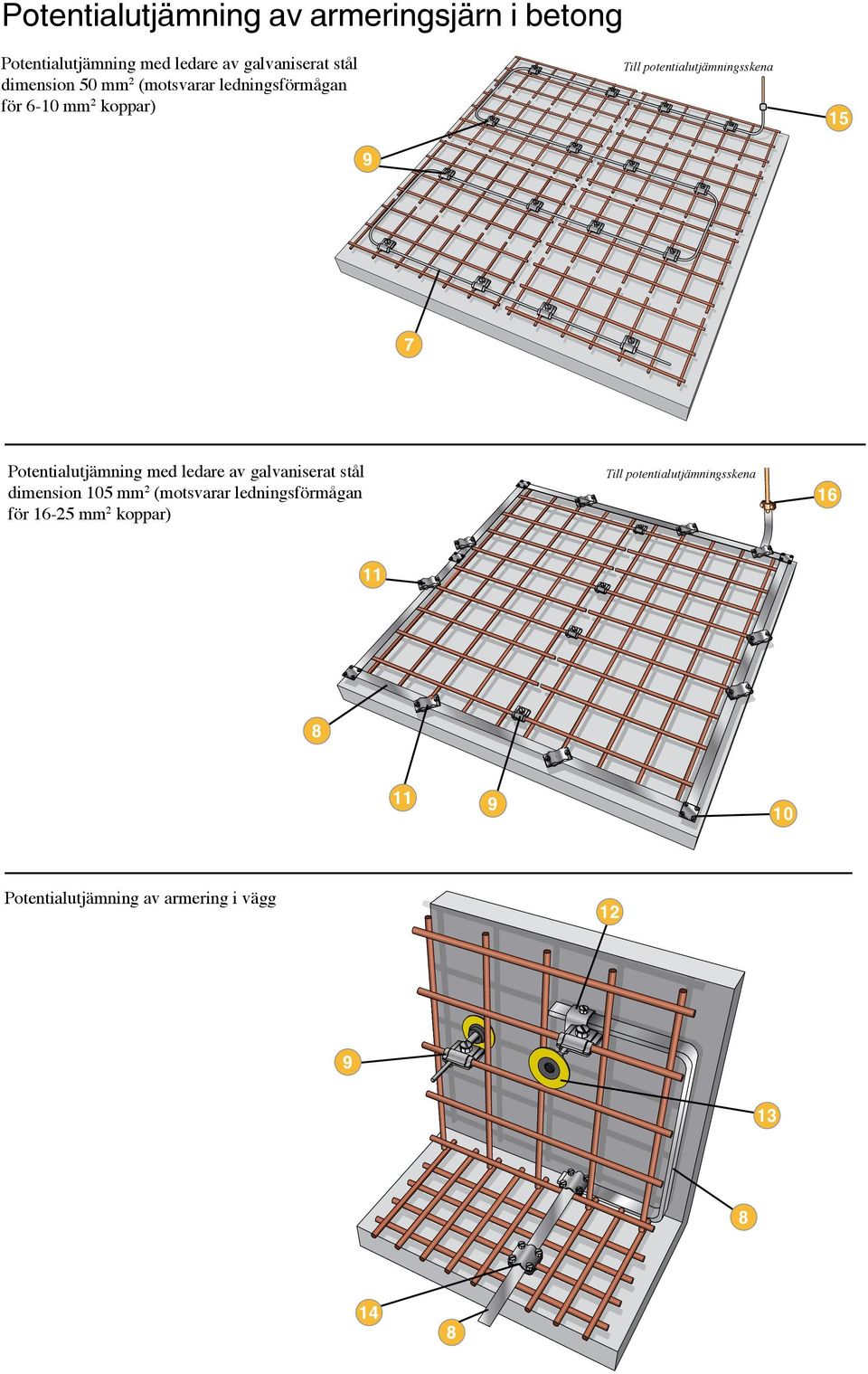

3 Potentialutjämning av armeringsjärn i betong Potentialutjämning med ledare av galvaniserat stål dimension 50 mm 2 (motsvarar ledningsförmågan för -0 mm 2 koppar) Till potentialutjämningsskena 5 7 Potentialutjämning med ledare av galvaniserat stål dimension 05 mm 2 (motsvarar ledningsförmågan för -25 mm 2 koppar) Till potentialutjämningsskena 0 Potentialutjämning av armering i vägg 2 3 4

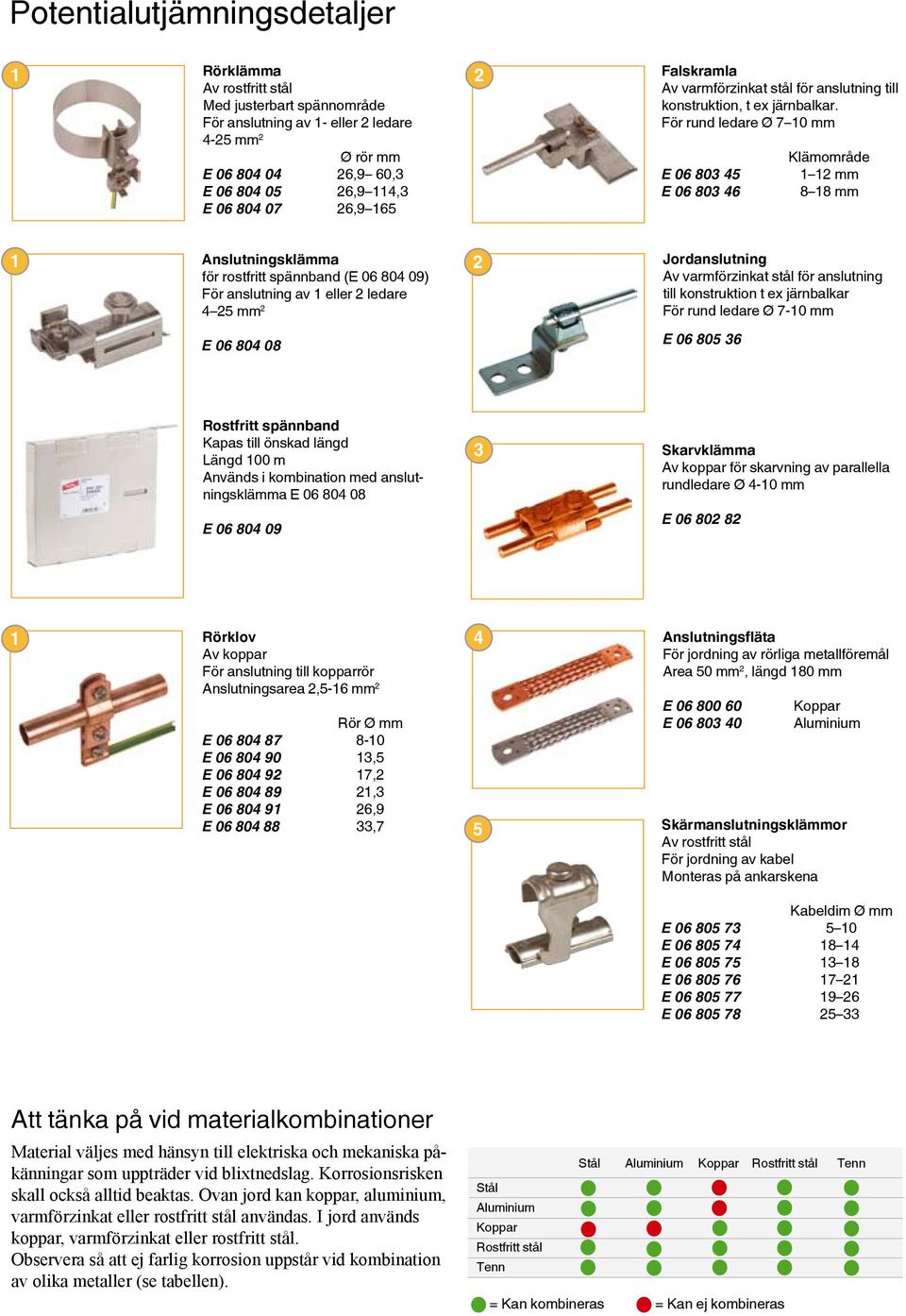

4 Potentialutjämningsdetaljer Rörklämma Av rostfritt stål Med justerbart spännområde ör anslutning av - eller 2 ledare 4-25 mm 2 Ø rör mm E , 0,3 E , 4,3 E , 5 2 alskramla för anslutning till konstruktion, t ex järnbalkar. ör rund ledare Ø 7 0 mm E E Klämområde 2 mm mm Anslutningsklämma för rostfritt spännband (E ) ör anslutning av eller 2 ledare 4 25 mm 2 2 Jordanslutning för anslutning till konstruktion t ex järnbalkar ör rund ledare Ø 7-0 mm E E Rostfritt spännband Kapas till önskad längd Längd 00 m Används i kombination med anslutningsklämma E Skarvklämma Av koppar för skarvning av parallella rundledare Ø 4-0 mm E E Rörklov Av koppar ör anslutning till kopparrör Anslutningsarea 2,5- mm 2 Rör Ø mm E E ,5 E ,2 E ,3 E , E ,7 4 5 Anslutningsfläta ör jordning av rörliga metallföremål Area 50 mm 2, längd 0 mm E E Koppar Aluminium Skärmanslutningsklämmor Av rostfritt stål ör jordning av kabel Monteras på ankarskena Kabeldim Ø mm E E E E E E Att tänka på vid materialkombinationer Material väljes med hänsyn till elektriska och mekaniska påkänningar som uppträder vid blixtnedslag. Korrosionsrisken skall också alltid beaktas. Ovan jord kan koppar, aluminium, varmförzinkat eller rostfritt stål användas. I jord används koppar, varmförzinkat eller rostfritt stål. Observera så att ej farlig korrosion uppstår vid kombination av olika metaller (se tabellen). Stål Aluminium Koppar Rostfritt stål Tenn Stål Aluminium Koppar Rostfritt stål Tenn = Kan kombineras = Kan ej kombineras

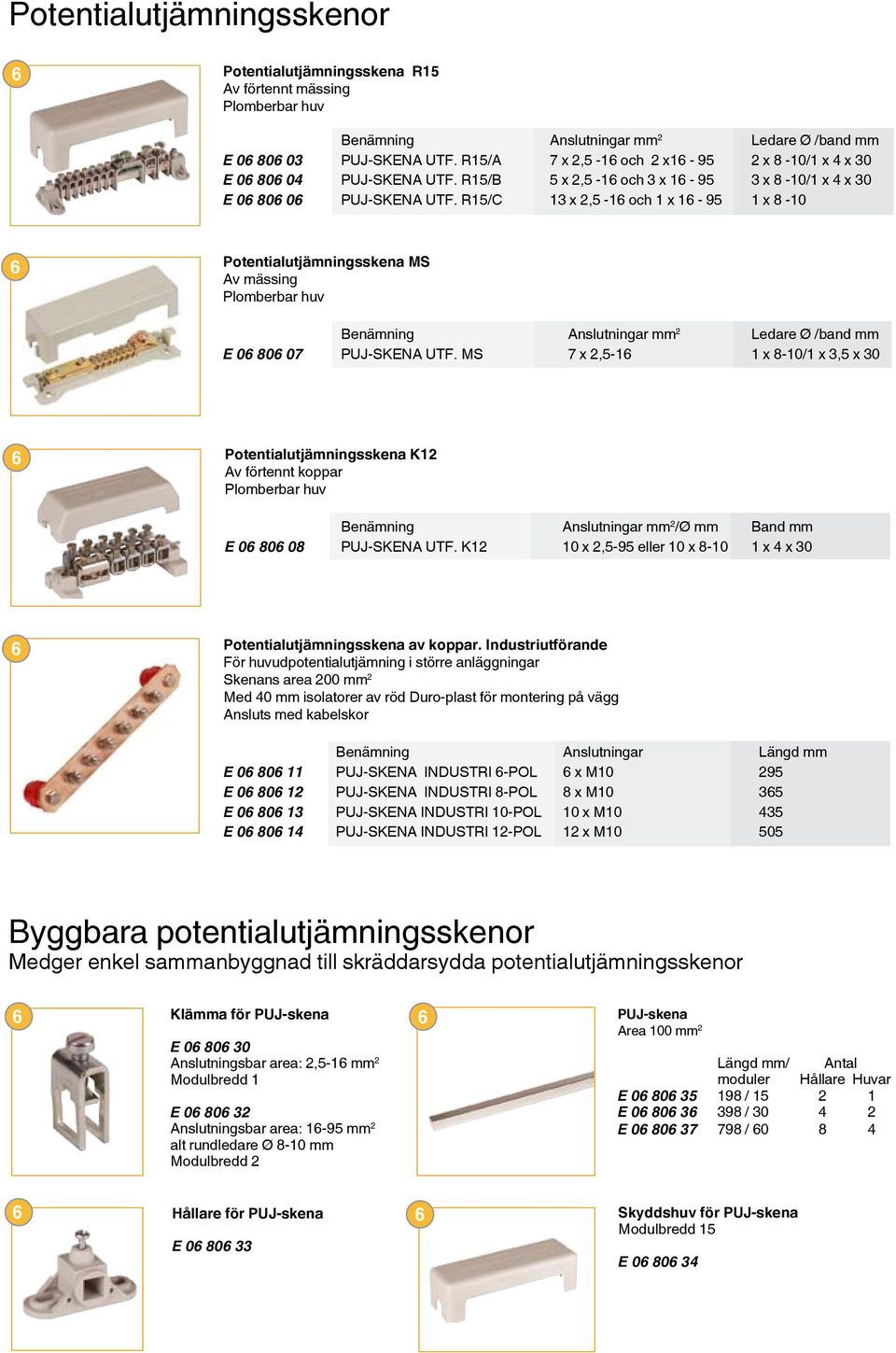

5 Potentialutjämningsskenor Potentialutjämningsskena R5 Av förtennt mässing Plomberbar huv Benämning Anslutningar mm 2 Ledare Ø /band mm E PUJ-SKENA UT. R5/A 7 x 2,5 - och 2 x x -0/ x 4 x 30 E PUJ-SKENA UT. R5/B 5 x 2,5 - och 3 x x -0/ x 4 x 30 E PUJ-SKENA UT. R5/C 3 x 2,5 - och x - 5 x -0 Potentialutjämningsskena MS Av mässing Plomberbar huv Benämning Anslutningar mm 2 Ledare Ø /band mm E PUJ-SKENA UT. MS 7 x 2,5- x -0/ x 3,5 x 30 Potentialutjämningsskena K2 Av förtennt koppar Plomberbar huv Benämning Anslutningar mm 2 /Ø mm Band mm E PUJ-SKENA UT. K2 0 x 2,5-5 eller 0 x -0 x 4 x 30 Potentialutjämningsskena av koppar. Industriutförande ör huvudpotentialutjämning i större anläggningar Skenans area 200 mm 2 Med 40 mm isolatorer av röd Duro-plast för montering på vägg Ansluts med kabelskor Benämning Anslutningar Längd mm E 0 0 PUJ-SKENA INDUSTRI -POL x M0 25 E PUJ-SKENA INDUSTRI -POL x M0 35 E PUJ-SKENA INDUSTRI 0-POL 0 x M0 435 E PUJ-SKENA INDUSTRI 2-POL 2 x M0 505 Byggbara potentialutjämningsskenor Medger enkel sammanbyggnad till skräddarsydda potentialutjämningsskenor Klämma för PUJ-skena E Anslutningsbar area: 2,5- mm 2 Modulbredd E Anslutningsbar area: -5 mm 2 alt rundledare Ø -0 mm Modulbredd 2 PUJ-skena Area 00 mm 2 Längd mm/ Antal moduler Hållare Huvar E / 5 2 E / E / 0 4 Hållare för PUJ-skena E Skyddshuv för PUJ-skena Modulbredd 5 E

6 Potentialutjämningsdetaljer för bottenplatta 7 Ledare Dimension 50 mm 2 (Ø mm) Längd 27 m E Korsanslutning ör rundledare Ø 0 mm samt flatband 30 mm bred E Band Dimension 05 mm 2 (30 x 3,5 mm) Längd 50 m E Anslutningspunkt för armeringsjärn Med platta av rostfritt stål samt varmförzinkad stång Anslutning M0, mm eller M mm gängförband Längd 5 mm E T-, kors- och parallellanslutning ör rundledare Ø 0 mm E Kors och T-anslutning ör rundledare Ø 0 mm samt flatband 30 mm bred E Korsklämma ör flatband t.o.m 30 mm bredd E Övergångsklämma mellan koppar och stål ör rundledare Ø mm Används ovan fundament för övergång till kopparledare E 0 04 Kors- och parallellanslutning ör rundledare Ø 0 mm samt flatband 30 mm bredd E Övergångsklämma mellan koppar och stål ör rundledare Ø 0 mm samt för band 30x3,5 mm Används ovan fundament för övergång till kopparledare E Inom sortimentet åskskydd, potentialutjämning och överspänningsskydd representerar Novum DEHN+SÖHNE GmbH, som är världens ledande tillverkare inom området AB NOVUM Mörsaregatan, 254 Helsingborg Telefon: , Telefax:
