1 I samklang med de yttre förutsättningarna Ifö Servisskåp

2 ett med naturen Slitstyrka, korrosionsbeständighet och driftsäkerhet. Motståndskraft mot väder, vind och annan åverkan. Praktiskt taget obegränsad livslängd. Egenskaper som gett Ifö-skåpen en särställning på marknaden. Ifö-skåpen är byggda för att leva upp till högsta tänkbara krav på säkerhet, ekologi, kvalitet, flexibilitet och användarvänlighet. Materialet är UV-stabiliserat, kretsloppsanpassat, slagtåligt och väderbeständigt tillverkat av glasfiberarmerad kretsloppsanpassat polykarbonat. Färgtonen, diskret gråbrun, smälter väl in i omgivningen. Skåpen levereras med apparater för olika typer av bestyckning: Diazedsäkringar, knivsäkringar eller med utrustning för gatubelysningsstyrning. Samtliga utrustade med kabelgenomföringar, fästkonsol och fästskruvar alt med markfundament. Konstruktionen tillåter också olika typer av utrustning med möjlighet till framtida kompletteringar. Samtliga skåp är helisolerade och välventilerade med dräneringshål. Alla detaljer är rostfria med korrosionsbeständiga konsoller. Skåpen är låsbara med EBR-lås och har särjordningsmöjlighet och uttag för arbetsjordning. De bibehåller form och beröringsskydd vid slag eller stöt, t ex vid påkörning. Skyddsform (med stängd lucka) är IP 44. Nyhet. Nu åter i två storlekar! På allmän begäran relanserar vi våra större servisskåp för stolpmontage. Skåpen finns i utförande som gatubelysningsskåp med tre 1-poliga utgångar och plats för mätare, sex 1- poliga utgångar och plats för mätare, med Kabeldons skensystem för 18 moduler eller med CEWEs skensystem för max två säkringslister. De två senare alternativen ger möjlighet att kombinera D- och knivsäkringar i samma fördelningsskåp.

3 d-säkringsskåp D-säkringsskåpet har alternativa fasskensystem Ifö resp EN (DIN) skensystem. Båda kan bestyckas med tre 3-fasgrupper (max 63 A) och har transparent beröringsskydd som ger möjlighet att visuellt kontrollera anslutningar m m, utan att ta bort skyddet. En separat del av beröringsskyddet ger skydd mot beröring av nollskenan. Det finns också utrymme för reservsäkringar. I skåpets nedre del finns en kombinerad jordnings- och nollskena med 7 st anslutningsklämmor för max 35 mm 2 och 1 st anslutningsklämma för inkommande kabel 2,5-50 mm 2. Plats finns för ytterligare klämmor (se tillbehör). Skåpets nedre del har vidare fyra kabelgenomföringar 1 st för kabel Ø mm (max 95 mm 2 ) och 3 st för kabel Ø mm (max 50 mm 2 ). Båda skåpen (Ifö och EN) levereras med fästkonsol och fästskruvar för stolpmontage. Båda fasskensystemen har anslutningsklämmor för inkommande cu- eller al-kabel 2,5-50 mm 2. Säkringssocklarna har överfallsklämmor för utgående cukabel, max 25 mm 2 för IFÖ och max 35 mm 2 för EN. Vid behov kan större klämma (E ) för både cu- och al-kabel, max 50 mm 2 monteras på säkringssockeln. Ventilavledare kan monteras i skåpets nedre del (tillbehör E ). I skåp med D-säkringsgrupp ingår proppsäkringar typ gg. IFÖ UTFÖRANDE Utan fasskenor E-nr / Ifö-nr Med fasskenor E-nr / Ifö-nr Med 1 st D-säkringsgrupp. 35A + 2 GRP säkringssocklar E-nr / Ifö-nr st D-säkringsgrupp 25 A E-nr / Ifö-nr A E-nr / Ifö-nr A E-nr / Ifö-nr A E-nr / Ifö-nr TILLBEHÖR IFÖ Större al/cu-klämma för 1x25 2x50 mm 2 E-nr Extra säkringssatser E-nr EN -UTFÖRANDE Säkringssocklarna har anslutningsklämmor för utgående cu- eller al-kabel. Med fasskenor E / Ifö st D-säkringsgrupp 25A 25A E-nr / Ifö A E-nr / Ifö A E-nr / Ifö A E-nr / Ifö

4 jordkabelskåp Jordkapelskåp, fundament av varmförzinkat stål för nedgrävning i mark. Skåpet har anslutningsklämmor på fasskenorna för inkommande cu- eller al-kabel 1 x 25-2 x 50 mm 2. I skåpets nedre del finns kombinerad jordnings- och nollskena med 7 st anslutningsklämmor för max 35 mm 2 och 1 st anslutningsklämma för inkommande kabel 2,5-50 mm 2. Plats finns för ytterligare klämmor (se tillbehör). Skåpet har fyra kabelgenomföringar; 1 st för kabel Ø mm (max 95 mm 2 ) och 3 st för kabel Ø mm (max 50 mm 2 ) st D-säkringsgrupp 25A E Ifö

5 knivsäkringsskåp Knivsäkringsskåpen levereras med en eller två säkringslastbrytare storlek 00, max 160A (anslutningsklämmor för utgående cu- och al-kablar 1,5-50 mm 2 ). Skåpen är med öppen lucka beröringsskärmade och har anslutningsplintar för inkommande cu- eller al-kablar, max 120 mm 2. I skåpets nedre del finns kombinerad jordningsoch nollskena med 4 st anslutningsklämmor för max 35 mm2 och 2 st anslutningsklämmor för inkommande kabel 2,5-50 mm 2. Skåpet har fyra kabelgenomföringar 1 st för kabel Ø15-37 mm (max 95 mm 2 ) och 3 st för kabel Ø15-31 mm (max 50 mm 2 ). Skåpet levereras med fästkonsol och fästskruvar för stolpmontage. Extra säkringslastbrytare, E-nr Med montageplatta E-nr / Ifö-nr säkringslastbrytare E-nr / Ifö-nr säkringslastbrytare E-nr / Ifö-nr TILLBEHÖR PEN-klämma 95 mm 2 (E-nr ), jordnings- och kortslutningslock (E-nr ).

6 belysningsskåp Utförande med färdigkopplad styrutrustning för t ex tändning och släckning av gatu- och vägbelysning samt motionsspår. Centralen kan styras från ett skymningsrelä eller från annan central. Skåpet finns med diazedsäkringsgrupper samt med dvärgbrytare. Båda skåpen har fyra kabelgenomföringar; 1 st för kabel Ø mm, 3 st för kabel Ø mm. Anslutningsplintar, max 16 mm 2. I skåpets nedre del finns kombinerad jordnings- och nollskena som är frånskiljningsbar. Skåpen levereras komplett med fästkonsol och fästskruvar för stolpmontage. MED D-SÄKRINGAR Skåp för en eller två utgående avsäkrade 3-faskablar för stolpmontage, utrustningen omfattar en kontaktor, 25 A AC 1, och 3-fas huvudsäkringar D II, 25 A, manöversäkringar och strömställare för prov-nolläge-drift. En avsäkrad utgående 3-fasgrupp E-nr / Ifö-nr Två avsäkrade utgående 3-fasgrupper E-nr / Ifö-nr MED DVÄRGBRYTARE Skåp med kontaktor 45A AC 1, en 3-polig dvärgbrytare 40 A, 9 st 1-poliga dvärgbrytare för utgående grupper, manöversäkringar och strömställare för provnolläge-drift. Styrutrustningen kan även levereras med tidrelä med inställbar inkopplingstid. 1 st 3-pol huvudsäkring och 9 st 1-pol för utgående grupper. E-nr / Ifö-nr

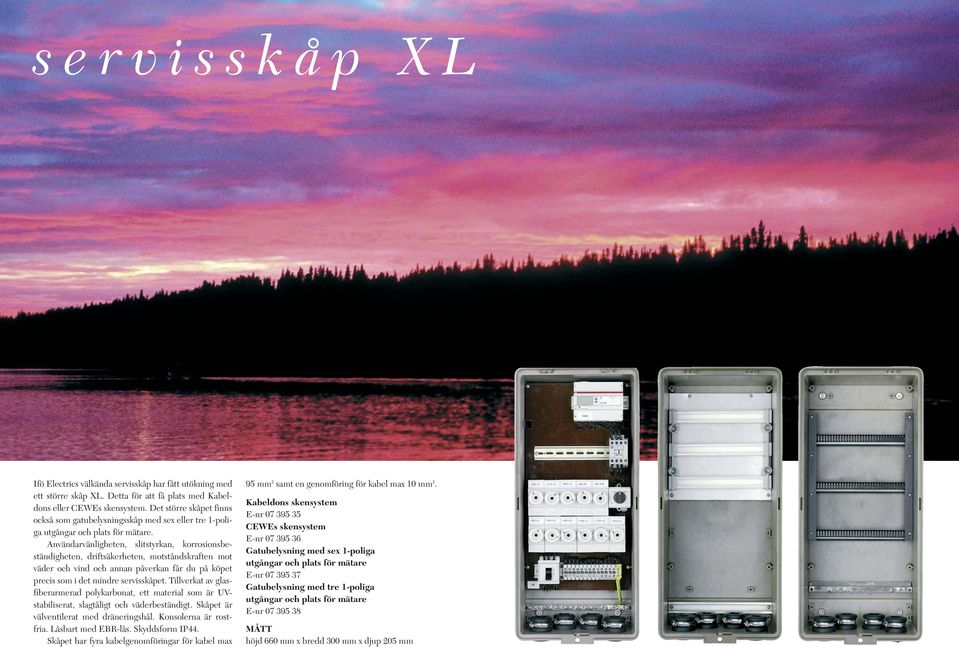

7 servisskåp XL Ifö Electrics välkända servisskåp har fått utökning med ett större skåp XL. Detta för att få plats med Kabeldons eller CEWEs skensystem. Det större skåpet finns också som gatubelysningsskåp med sex eller tre 1-poliga utgångar och plats för mätare. Användarvänligheten, slitstyrkan, korrosionsbeständigheten, driftsäkerheten, motståndskraften mot väder och vind och annan påverkan får du på köpet precis som i det mindre servisskåpet. Tillverkat av glasfiberarmerad polykarbonat, ett material som är UVstabiliserat, slagtåligt och väderbeständigt. Skåpet är välventilerat med dräneringshål. Konsolerna är rostfria. Låsbart med EBR-lås. Skyddsform IP44. Skåpet har fyra kabelgenomföringar för kabel max 95 mm 2 samt en genomföring för kabel max 10 mm 2. Kabeldons skensystem E-nr CEWEs skensystem E-nr Gatubelysning med sex 1-poliga utgångar och plats för mätare E-nr Gatubelysning med tre 1-poliga utgångar och plats för mätare E-nr MÅTT höjd 660 mm x bredd 300 mm x djup 205 mm

8 tillbehör Ventilavledarsats Ventilavledarsats, 3-polig inkl EN-skena för direkt montering i skåp. E-nr / Ifö Säkringslastbrytare Utförande 00/160A E-nr / Ifö-nr PEN-klämma al/cu mm 2 E-nr / Ifö-nr Kabelgenomföringar med slangklämmor och blindpluggar. Lev i sats om 5 st. För kabel Ø mm E-nr / Ifö-nr För kabel Ø mm E-nr / Ifö-nr Anslutningsklämma al/cu 2,5 50 mm 2 E nr / Ifö-nr Anslutningsklämma al/cu 1x 25 2x50 mm 2 E-nr / Ifö-nr PEN-klämma al/cu 2,5 50 mm 2 E-nr / Ifö Anslutningsklämma al/cu 2,5 50 mm 2 E-nr / Ifö-nr Säkringssats (för Ifö sken-system) D-säkringssats. Komplett 3-fasgrupp med socklar, propphuvar, smältproppar, passdelar och reduktionshylsor. Säkringssats 25 A E-nr / Ifö Säkringssats 35 A E-nr / Ifö Säkringssats 50 A E-nr / Ifö Säkringssats 63 A E-nr / Ifö Beröringsskydd (2-delat) E-nr / ifö-nr Säkringssats (för EN -sken-system) D-säkringssats. Komplett 3-fasgrupp med socklar, propphuvar, smältproppar, passdelar och reduktionshylsor. Säkringssats 25 A E-nr / Ifö Säkringssats 35 A E-nr / Ifö Säkringssats 50 A E-nr / Ifö Säkringssats 63 A E-nr / Ifö NOT: Säkringssocklarna kan kompletteras med anslutningsklämma för al/cu-kabel max 50 mm 2 / E nr / Ifö Fundament för markmontage E-nr / Ifö-nr Väggkonsol E-nr / Ifö-nr PEN-klämma al/cu 2,5 50 mm 2 E-nr / Ifö-nr Frånskiljbar jordnings- och nollskena Ifö-nr
