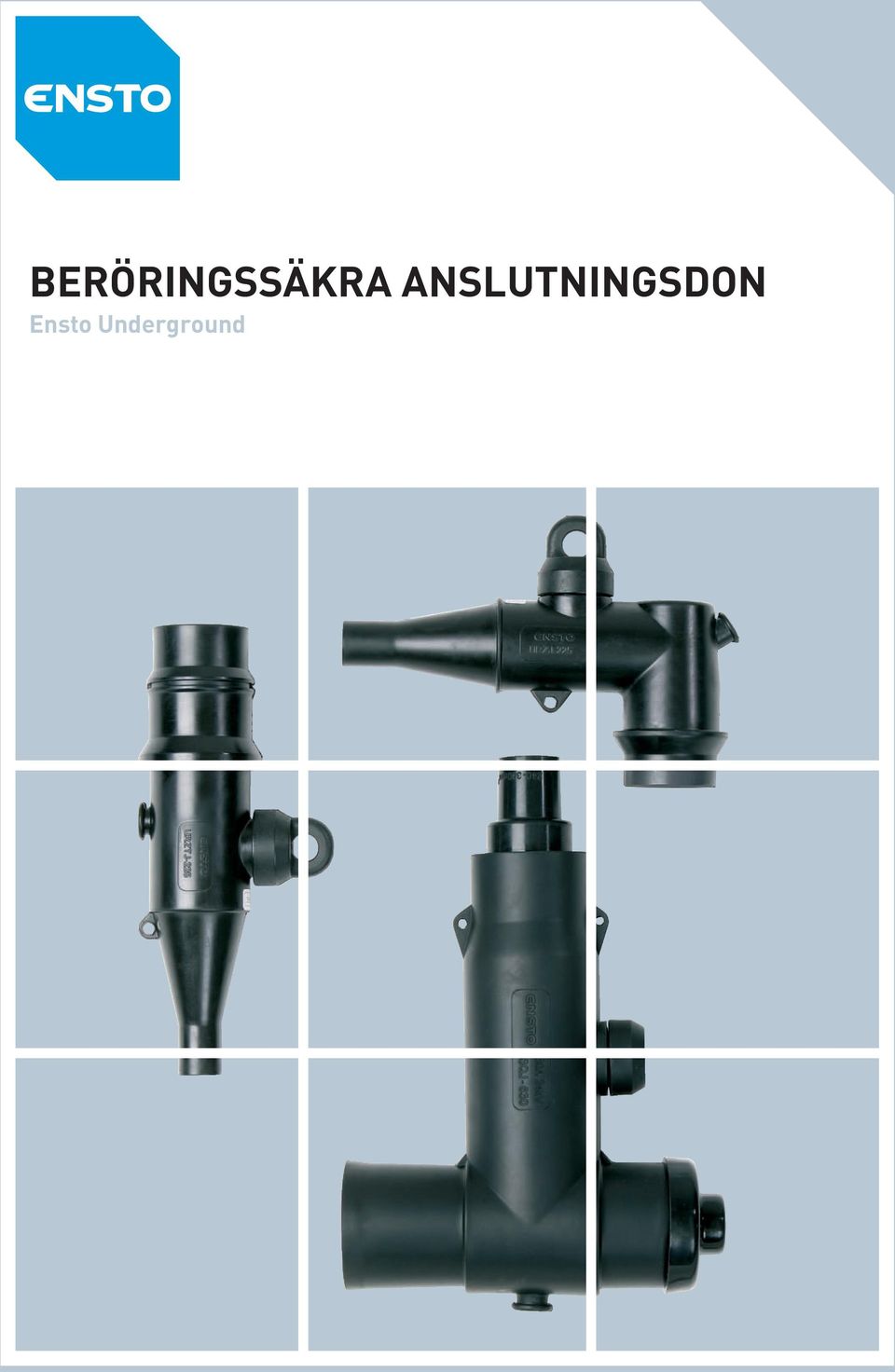

1 BERÖRINGSSÄKRA ANSLUTNINGSDON Ensto Underground

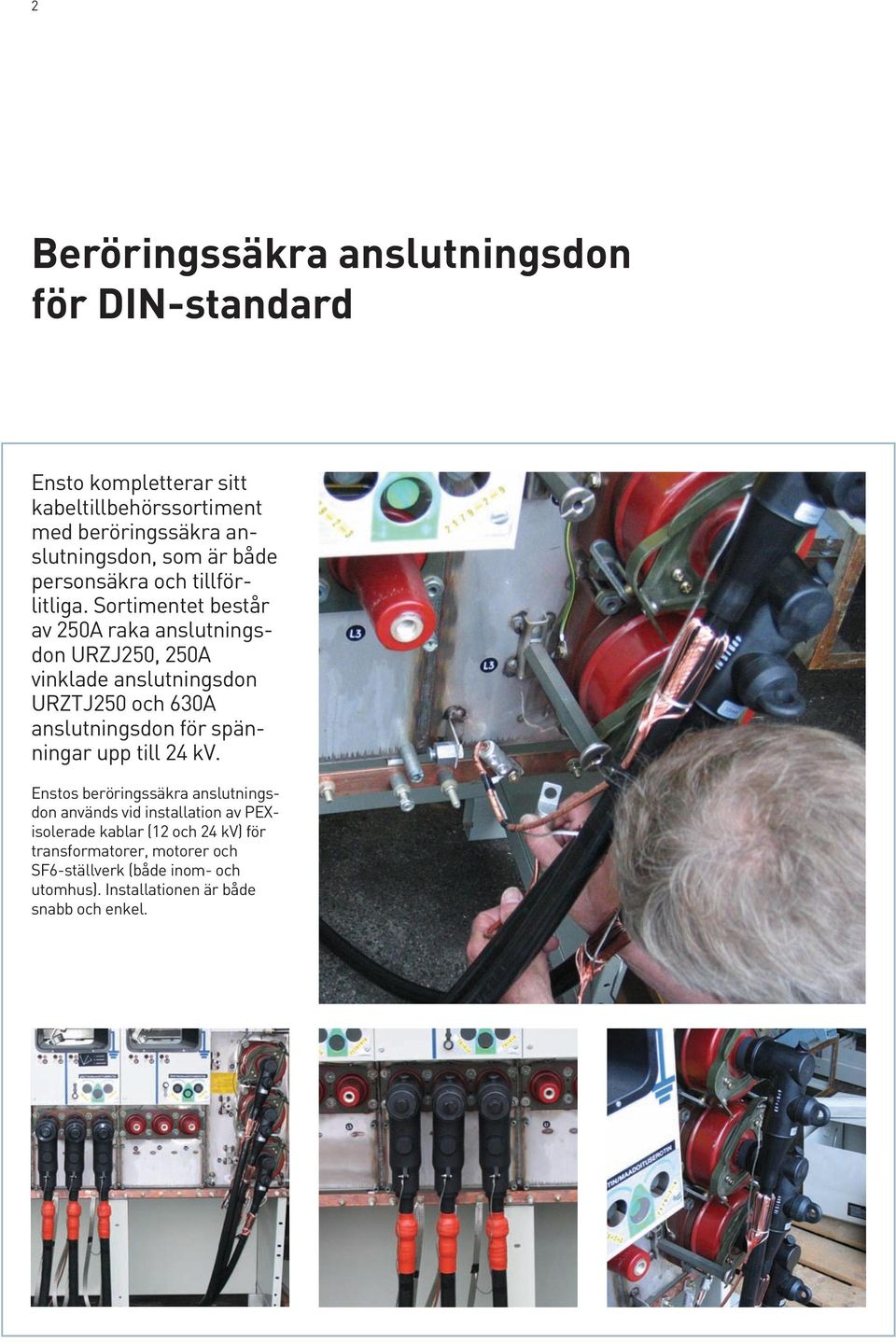

2 Beröringssäkra anslutningsdon för DIN-standard Ensto kompletterar sitt kabeltillbehörssortiment med beröringssäkra anslutningsdon, som är både personsäkra och tillförlitliga. Sortimentet består av 250A raka anslutningsdon URZJ250, 250A vinklade anslutningsdon URZTJ250 och 630A anslutningsdon för spänningar upp till 24 kv. Enstos beröringssäkra anslutningsdon används vid installation av PEXisolerade kablar (12 och 24 kv) för transformatorer, motorer och SF6-ställverk (både inom- och utomhus). Installationen är både snabb och enkel.

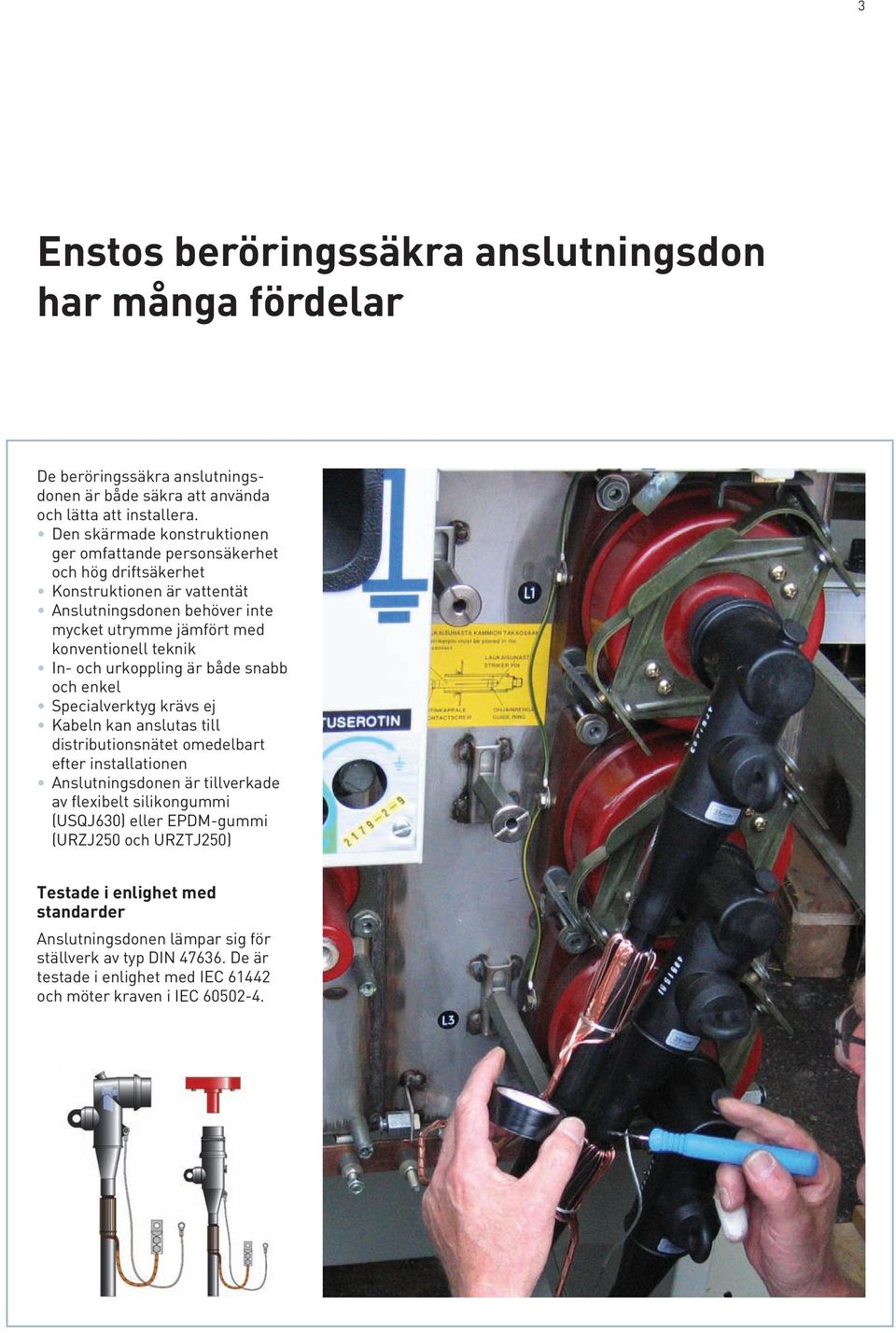

3 3 Enstos beröringssäkra anslutningsdon har många fördelar De beröringssäkra anslutningsdonen är både säkra att använda och lätta att installera. Den skärmade konstruktionen ger omfattande personsäkerhet och hög driftsäkerhet Konstruktionen är vattentät Anslutningsdonen behöver inte mycket utrymme jämfört med konventionell teknik In- och urkoppling är både snabb och enkel Specialverktyg krävs ej Kabeln kan anslutas till distributionsnätet omedelbart efter installationen Anslutningsdonen är tillverkade av flexibelt silikongummi (USQJ630) eller EPDM-gummi (URZJ250 och URZTJ250) Testade i enlighet med standarder Anslutningsdonen lämpar sig för ställverk av typ DIN De är testade i enlighet med IEC och möter kraven i IEC

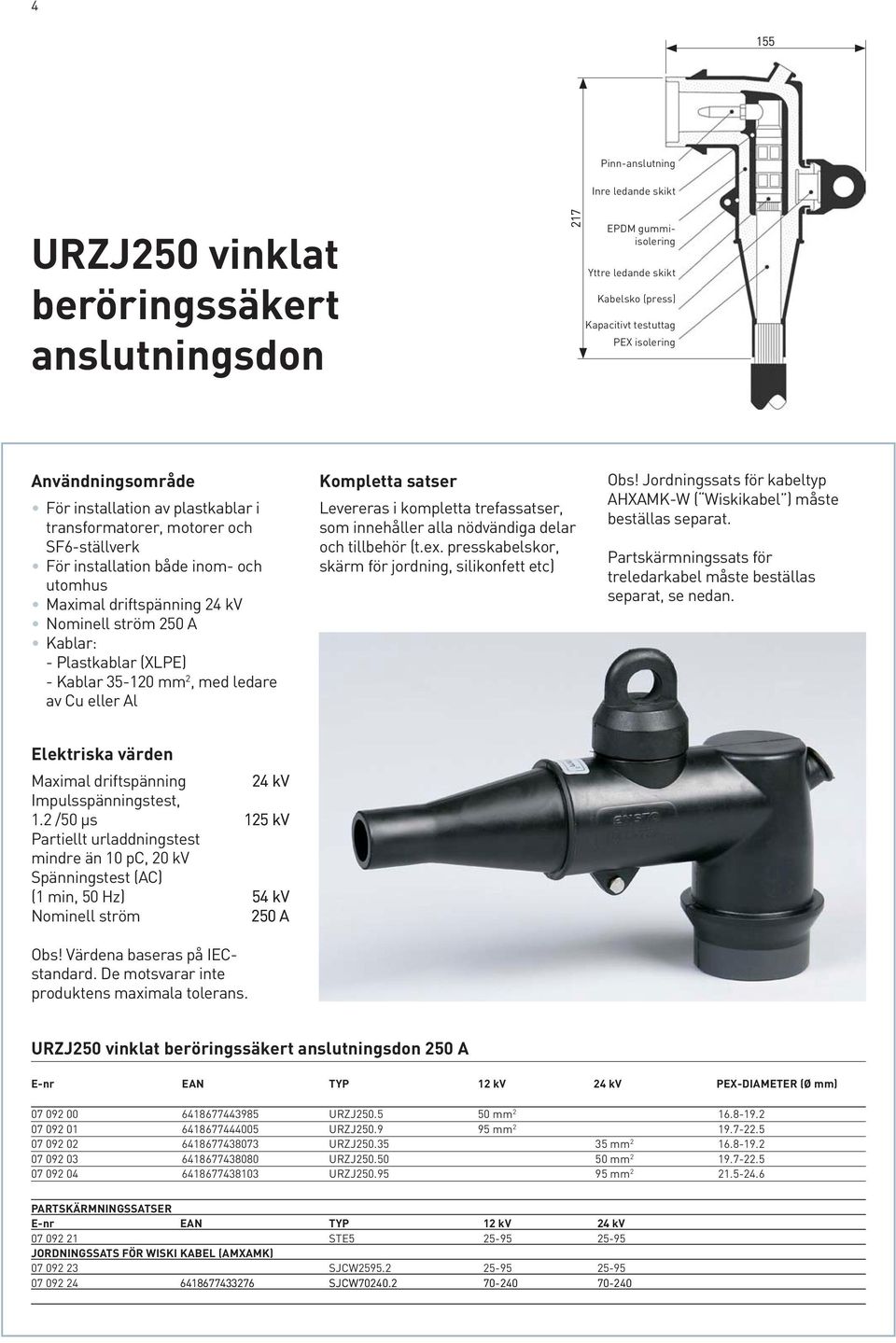

4 4 Pinn-anslutning Inre ledande skikt URZJ250 vinklat beröringssäkert anslutningsdon EPDM gummiisolering Yttre ledande skikt Kabelsko (press) Kapacitivt testuttag PEX isolering Användningsområde För installation av plastkablar i transformatorer, motorer och SF6-ställverk För installation både inom- och utomhus Maximal driftspänning 24 kv Nominell ström 250 A Kablar: - Plastkablar (XLPE) - Kablar mm 2, med ledare av Cu eller Al Kompletta satser Levereras i kompletta trefassatser, som innehåller alla nödvändiga delar och tillbehör (t.ex. presskabelskor, skärm för jordning, silikonfett etc) Obs! Jordningssats för kabeltyp AHXAMK-W ( Wiskikabel ) måste beställas separat. Partskärmningssats för treledarkabel måste beställas separat, se nedan. Elektriska värden Maximal driftspänning 24 4 kv Impulsspänningstest, 1.2 /50 μs kv Partiellt urladdningstest mindre än 10 pc, 20 kv Spänningstest (AC) (1 min, 50 Hz) 54 kv Nominell ström A Obs! Värdena baseras på IECstandard. De motsvarar inte produktens maximala tolerans. URZJ250 vinklat beröringssäkert anslutningsdon 250 A E-nr EAN TYP 12 kv 24 kv PEX-DIAMETER (Ø mm) URZJ mm URZJ mm URZJ mm URZJ mm URZJ mm Partskärmningssatser E-nr EAN TYP 12 kv 24 kv STE JORDNINGSSATS FÖR WISKI KABEL (AMXAMK) SJCW SJCW SJCW

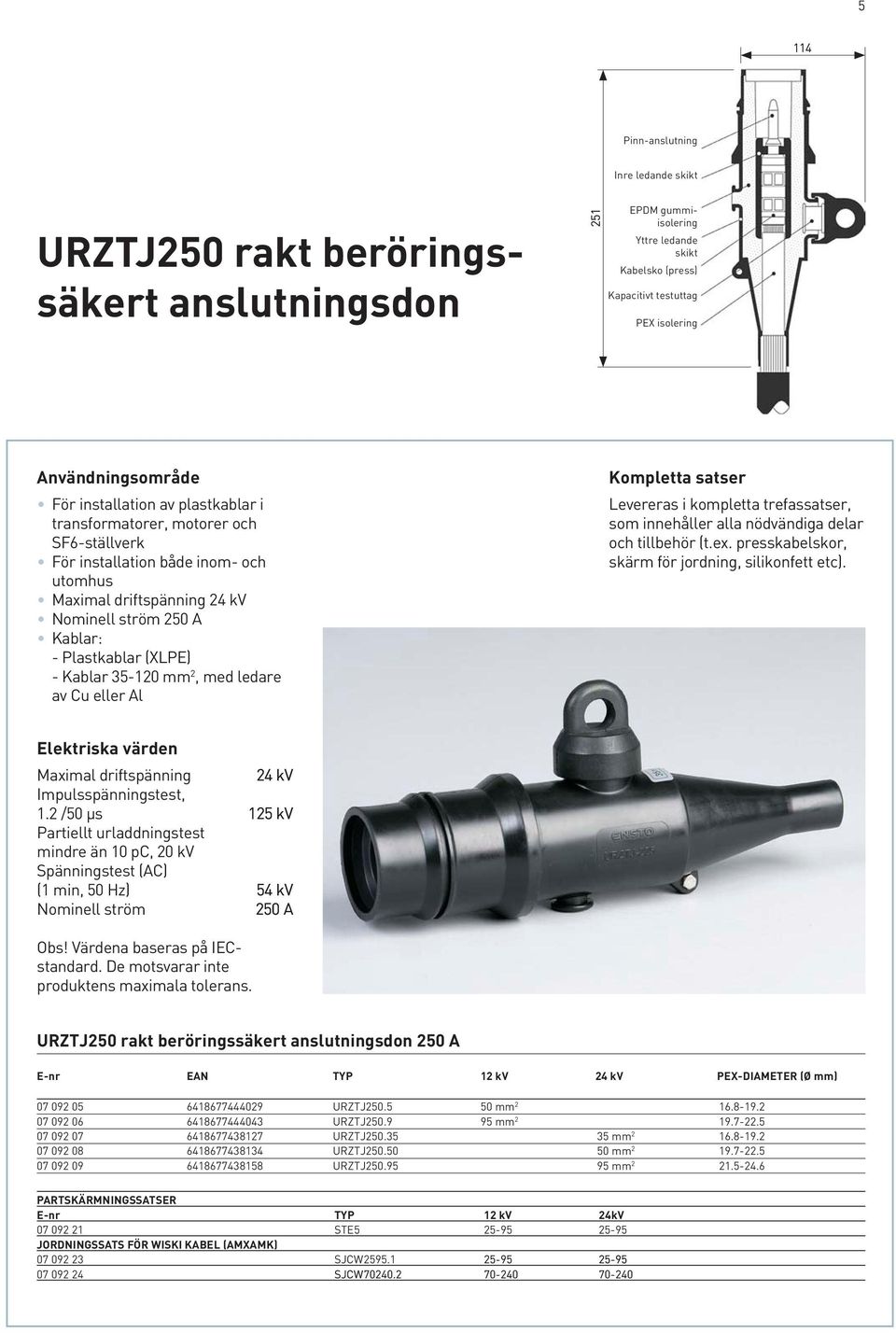

5 5 Pinn-anslutning Inre ledande skikt URZTJ250 rakt beröringssäkert anslutningsdon EPDM gummiisolering Yttre ledande skikt Kabelsko (press) Kapacitivt testuttag PEX isolering Användningsområde För installation av plastkablar i transformatorer, motorer och SF6-ställverk För installation både inom- och utomhus Maximal driftspänning 24 kv Nominell ström 250 A Kablar: - Plastkablar (XLPE) - Kablar mm 2, med ledare av Cu eller Al Kompletta satser Levereras i kompletta trefassatser, som innehåller alla nödvändiga delar och tillbehör (t.ex. presskabelskor, skärm för jordning, silikonfett etc). Elektriska värden Maximal driftspänning 24 4 kv Impulsspänningstest, 1.2 /50 µs kv Partiellt urladdningstest mindre än 10 pc, 20 kv Spänningstest (AC) (1 min, 50 Hz) 54 kv Nominell ström A Obs! Värdena baseras på IECstandard. De motsvarar inte produktens maximala tolerans. URZTJ250 rakt beröringssäkert anslutningsdon 250 A E-nr EAN TYP 12 kv 24 kv PEX-DIAMETER (Ø mm) URZTJ mm URZTJ mm URZTJ mm URZTJ mm URZTJ mm Partskärmningssatser E-nr TYP 12 kv 24kV STE JORDNINGSSATS FÖR WISKI KABEL (AMXAMK) SJCW SJCW SJCW

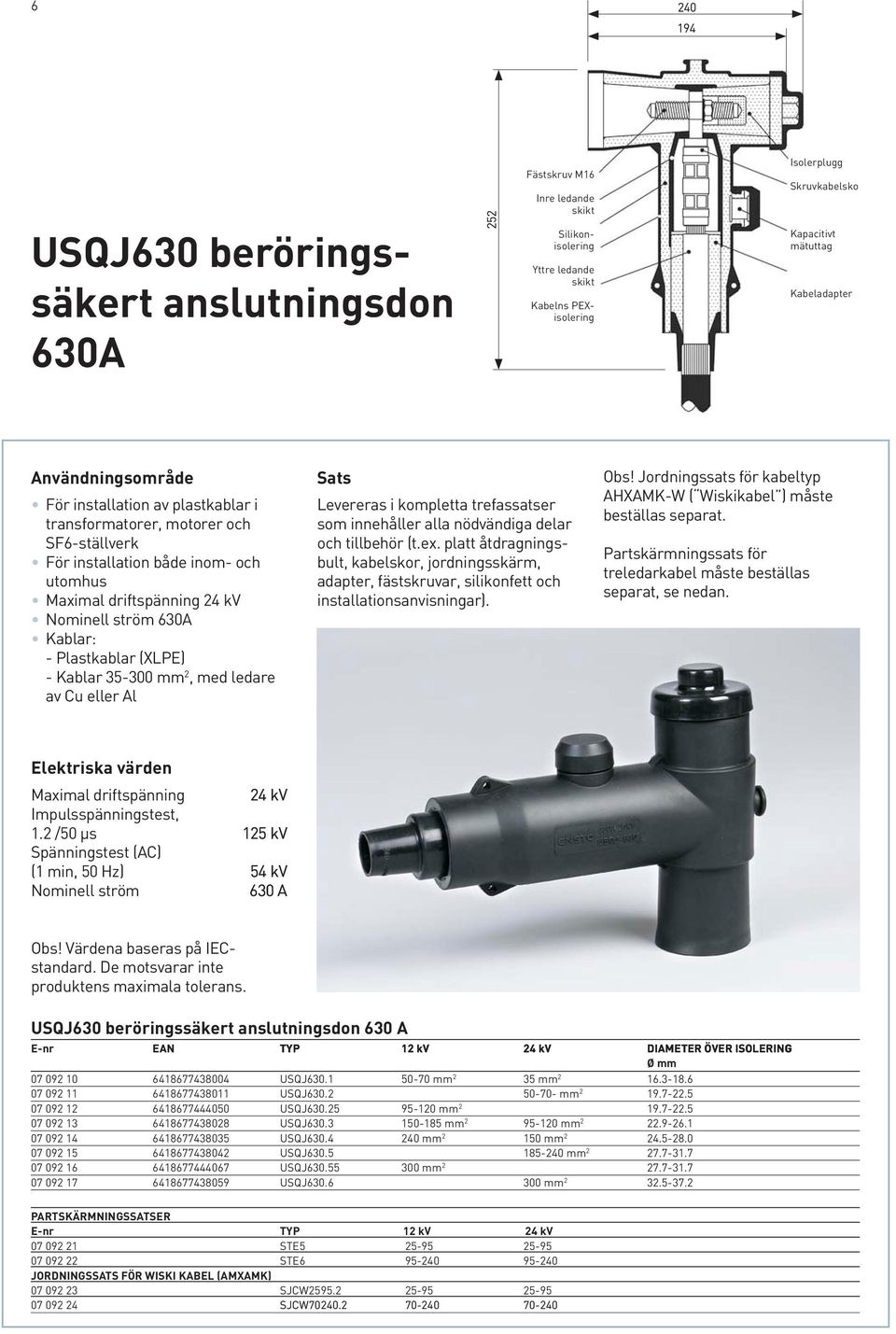

6 6 USQJ630 beröringssäkert anslutningsdon 630A Fästskruv M16 Inre ledande skikt Silikonisolering Yttre ledande skikt Kabelns PEXisolering Isolerplugg Skruvkabelsko Kapacitivt mätuttag Kabeladapter Användningsområde För installation av plastkablar i transformatorer, motorer och SF6-ställverk För installation både inom- och utomhus Maximal driftspänning 24 kv Nominell ström 630A Kablar: - Plastkablar (XLPE) - Kablar mm 2, med ledare av Cu eller Al Sats Levereras i kompletta trefassatser som innehåller alla nödvändiga delar och tillbehör (t.ex. platt åtdragningsbult, kabelskor, jordningsskärm, adapter, fästskruvar, silikonfett och installationsanvisningar). Obs! Jordningssats för kabeltyp AHXAMK-W ( Wiskikabel ) måste beställas separat. Partskärmningssats för treledarkabel måste beställas separat, se nedan. Elektriska värden Maximal driftspänning 24 4 kv Impulsspänningstest, 1.2 /50 µs kv Spänningstest (AC) (1 min, 50 Hz) 54 kv Nominell ström 630 A Obs! Värdena baseras på IECstandard. De motsvarar inte produktens maximala tolerans. USQJ630 beröringssäkert anslutningsdon 630 A E-nr EAN TYP 12 kv 24 kv DIAMETER DIAmETER ÖVER ISOLERING Ø mm USQJ mm 2 35 mm USQJ mm USQJ mm USQJ mm mm USQJ mm mm USQJ mm USQJ mm USQJ mm Partskärmningssatser E-nr TYP 12 kv 24 kv STE STE JORDNINGSSATS FÖR WISKI KABEL (AMXAMK) SJCW SJCW7040. SJCW

7 7

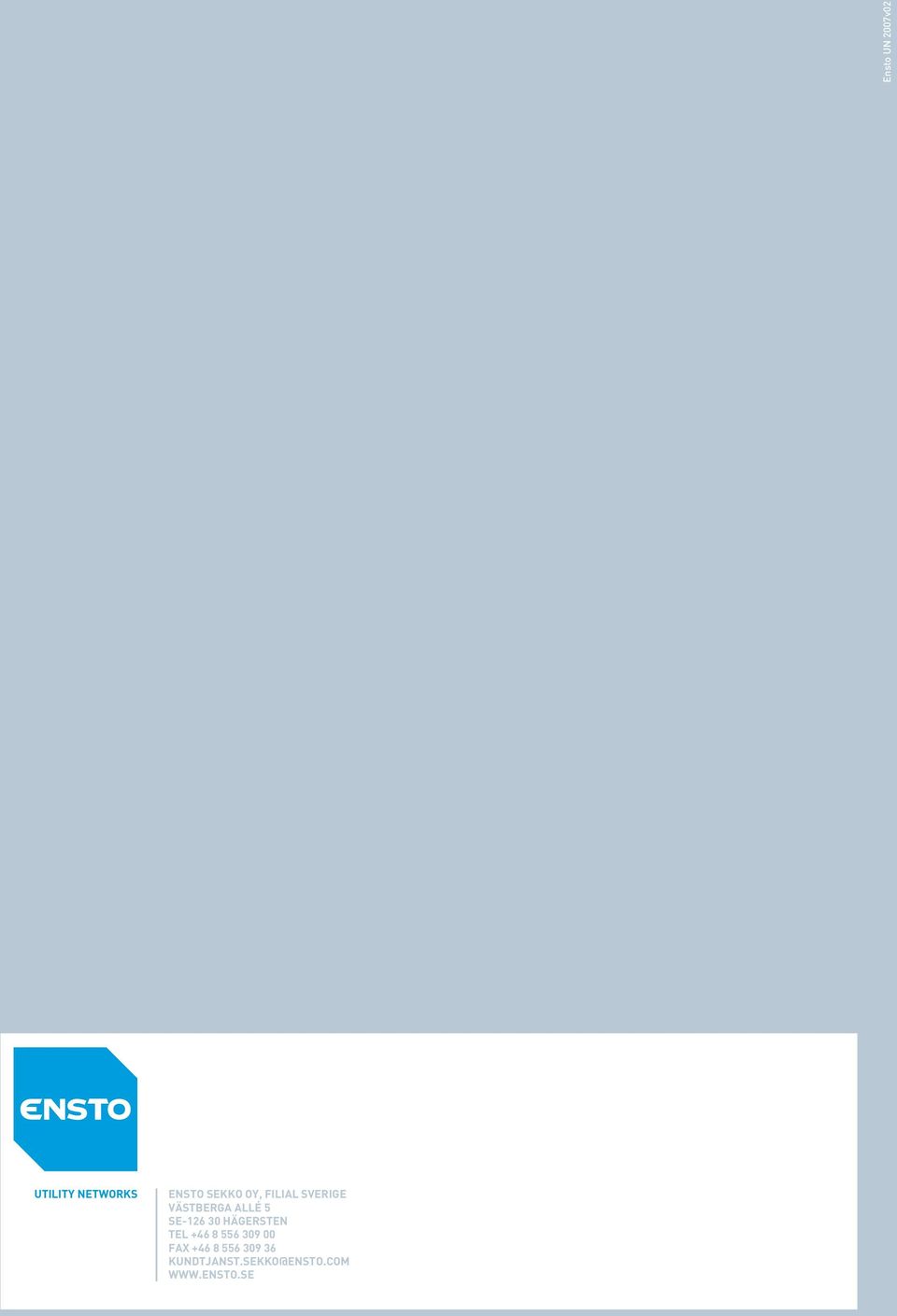

8 Ensto UN 2007v02 Utility Networks ENSTO SEKKO OY, FILIAL SVERIGE VÄSTBERGA ALLÉ 5 SE HÄGERSTEN TEL FAX KUNDTJANST.SEKKO@ENSTO.COM
