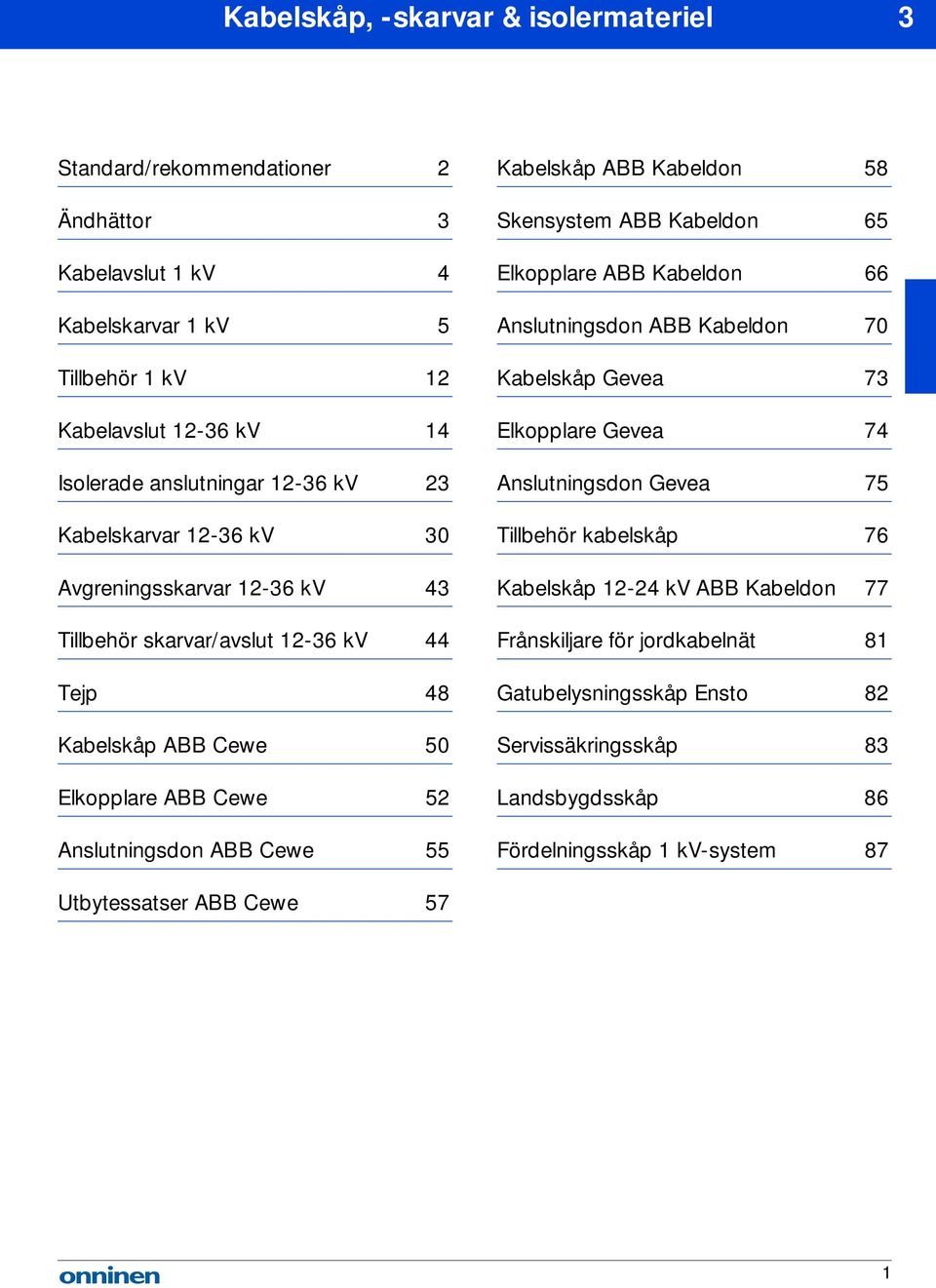

1 Kabelskåp, -skarvar & isolermateriel 3 Standard/rekoendationer 2 Ändhättor 3 Kabelavslut 1 kv 4 Kabelskarvar 1 kv 5 Tillbehör 1 kv 12 Kabelavslut kv 14 Isolerade anslutningar kv 23 Kabelskarvar kv 30 Avgreningsskarvar kv 43 Tillbehör skarvar/avslut kv 44 Tejp 48 Kabelskåp ABB Cewe 50 Elkopplare ABB Cewe 52 Anslutningsdon ABB Cewe 55 Kabelskåp ABB Kabeldon 58 Skensystem ABB Kabeldon 65 Elkopplare ABB Kabeldon 66 Anslutningsdon ABB Kabeldon 70 Kabelskåp Gevea 73 Elkopplare Gevea 74 Anslutningsdon Gevea 75 Tillbehör kabelskåp 76 Kabelskåp kv ABB Kabeldon 77 Frånskiljare för jordkabelnät 81 Gatubelysningsskåp Ensto 82 Servissäkringsskåp 83 Landsbygdsskåp 86 Fördelningsskåp 1 kv-system 87 Utbytessatser ABB Cewe 57 1

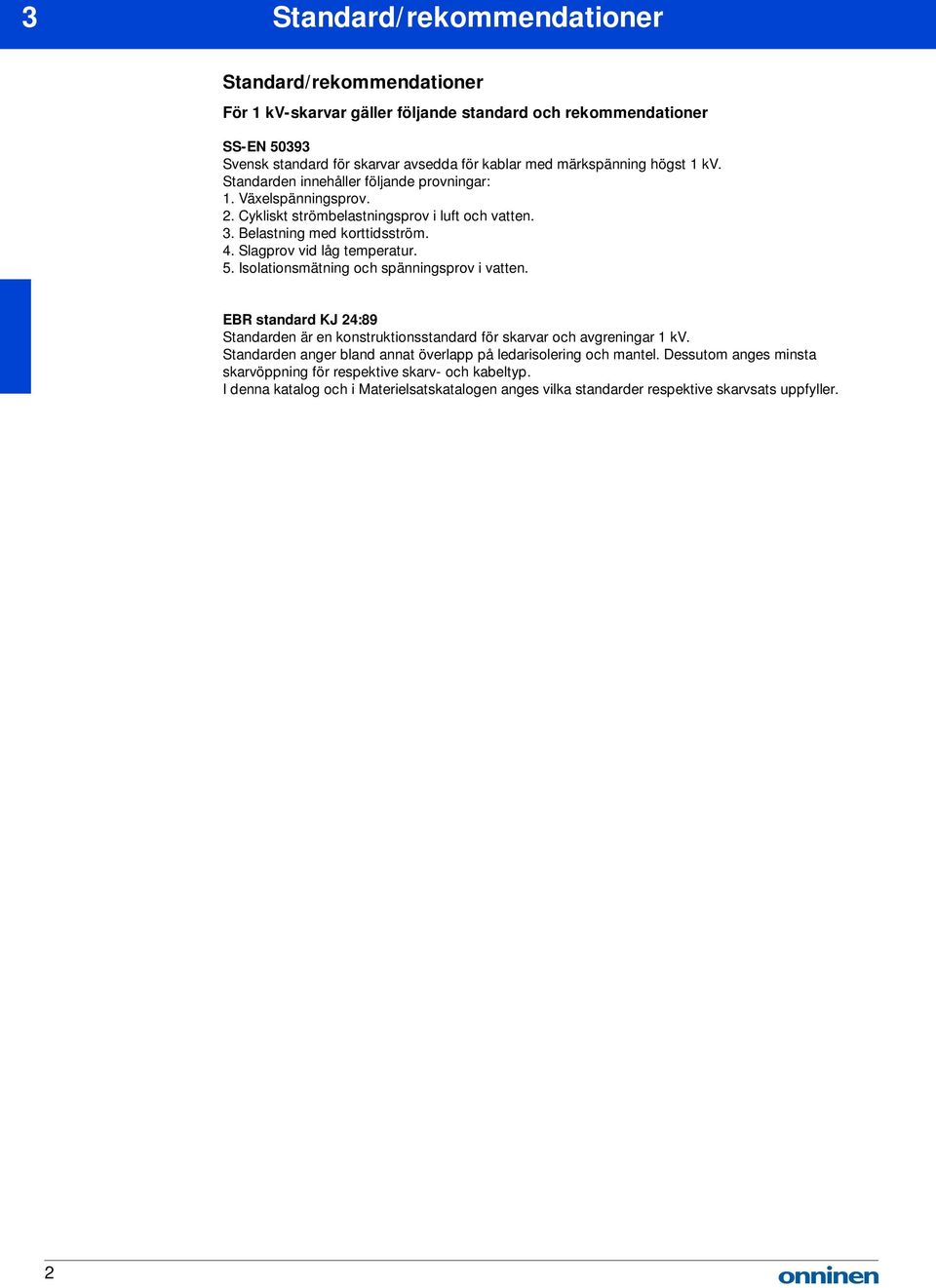

2 3 Standard/rekoendationer Standard/rekoendationer För 1 kv-skarvar gäller följande standard och rekoendationer SS-EN Svensk standard för skarvar avsedda för kablar med märkspänning högst 1 kv. Standarden innehåller följande provningar: 1. Växelspänningsprov. 2. Cykliskt strömbelastningsprov i luft och vatten. 3. Belastning med korttidsström. 4. Slagprov vid låg temperatur. 5. Isolationsmätning och spänningsprov i vatten. EBR standard KJ 24:89 Standarden är en konstruktionsstandard för skarvar och avgreningar 1 kv. Standarden anger bland annat överlapp på ledarisolering och mantel. Dessutom anges minsta skarvöppning för respektive skarv- och kabeltyp. I denna katalog och i Materielsatskatalogen anges vilka standarder respektive skarvsats uppfyller. 2

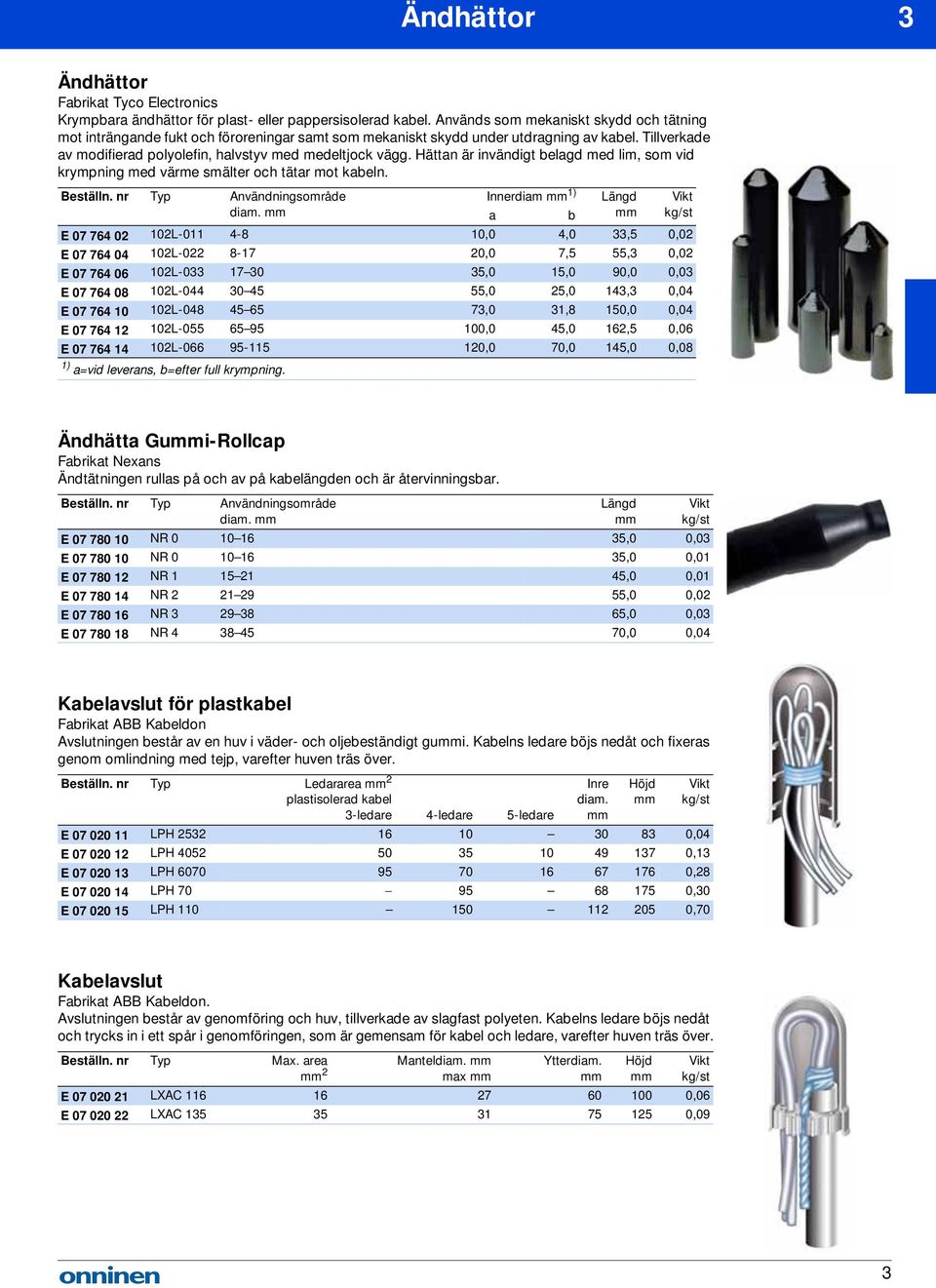

3 Ändhättor 3 Ändhättor Fabrikat Tyco Electronics Krympbara ändhättor för plast- eller pappersisolerad kabel. Används som mekaniskt skydd och tätning mot inträngande fukt och föroreningar samt som mekaniskt skydd under utdragning av kabel. Tillverkade av modifierad polyolefin, halvstyv med medeltjock vägg. Hättan är invändigt belagd med lim, som vid krympning med värme smälter och tätar mot kabeln. Beställn. nr Typ Användningsområde diam. Innerdiam 1) a b Längd E L ,0 4,0 33,5 0,02 E L ,0 7,5 55,3 0,02 E L ,0 15,0 90,0 0,03 E L ,0 25,0 143,3 0,04 E L ,0 31,8 150,0 0,04 E L ,0 45,0 162,5 0,06 E L ,0 70,0 145,0 0,08 1) a=vid leverans, b=efter full krympning. Ändhätta Gui-Rollcap Fabrikat Nexans Ändtätningen rullas på och av på kabelängden och är återvinningsbar. Beställn. nr Typ Användningsområde diam. Längd E NR ,0 0,03 E NR ,0 0,01 E NR ,0 0,01 E NR ,0 0,02 E NR ,0 0,03 E NR ,0 0,04 Kabelavslut för plastkabel Fabrikat ABB Kabeldon Avslutningen består av en huv i väder- och oljebeständigt gui. Kabelns ledare böjs nedåt och fixeras genom omlindning med tejp, varefter huven träs över. Beställn. nr Typ Ledararea 2 plastisolerad kabel 3-ledare 4-ledare 5-ledare Inre diam. Höjd E LPH ,04 E LPH ,13 E LPH ,28 E LPH ,30 E LPH ,70 Kabelavslut Fabrikat ABB Kabeldon. Avslutningen består av genomföring och huv, tillverkade av slagfast polyeten. Kabelns ledare böjs nedåt och trycks in i ett spår i genomföringen, som är gemensam för kabel och ledare, varefter huven träs över. Beställn. nr Typ Max. area 2 Manteldiam. max Ytterdiam. Höjd E LXAC ,06 E LXAC ,09 3

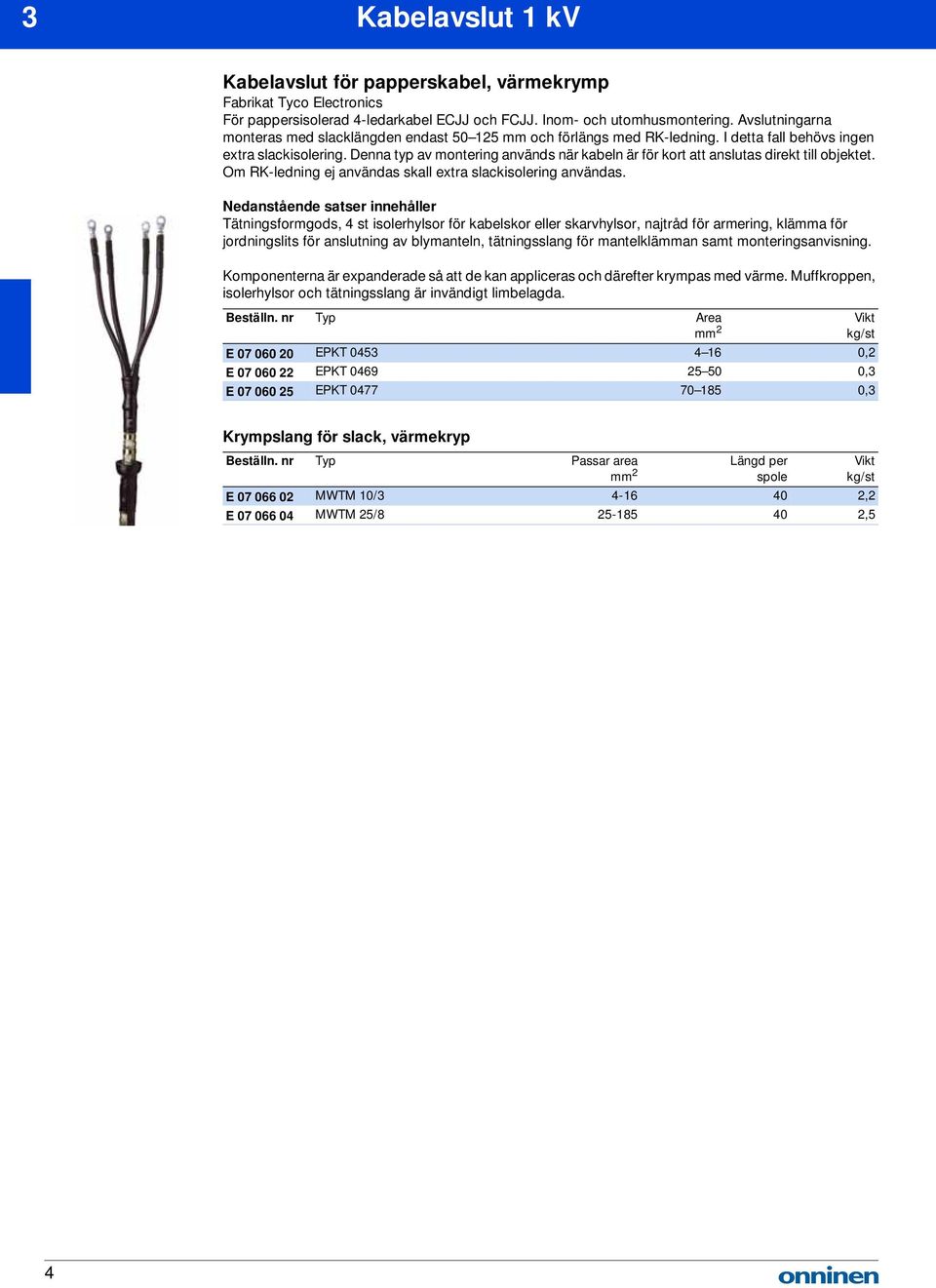

4 3 Kabelavslut 1 kv Kabelavslut för papperskabel, värmekrymp Fabrikat Tyco Electronics För pappersisolerad 4-ledarkabel ECJJ och FCJJ. Inom- och utomhusmontering. Avslutningarna monteras med slacklängden endast och förlängs med RK-ledning. I detta fall behövs ingen extra slackisolering. Denna typ av montering används när kabeln är för kort att anslutas direkt till objektet. Om RK-ledning ej användas skall extra slackisolering användas. Nedanstående satser innehåller Tätningsformgods, 4 st isolerhylsor för kabelskor eller skarvhylsor, najtråd för armering, kläa för jordningslits för anslutning av blymanteln, tätningsslang för mantelkläan samt monteringsanvisning. Komponenterna är expanderade så att de kan appliceras och därefter krympas med värme. Muffkroppen, isolerhylsor och tätningsslang är invändigt limbelagda. Beställn. nr Typ Area 2 E EPKT ,2 E EPKT ,3 E EPKT ,3 Krympslang för slack, värmekryp Beställn. nr Typ Passar area 2 Längd per spole E MWTM 10/ ,2 E MWTM 25/ ,5 4

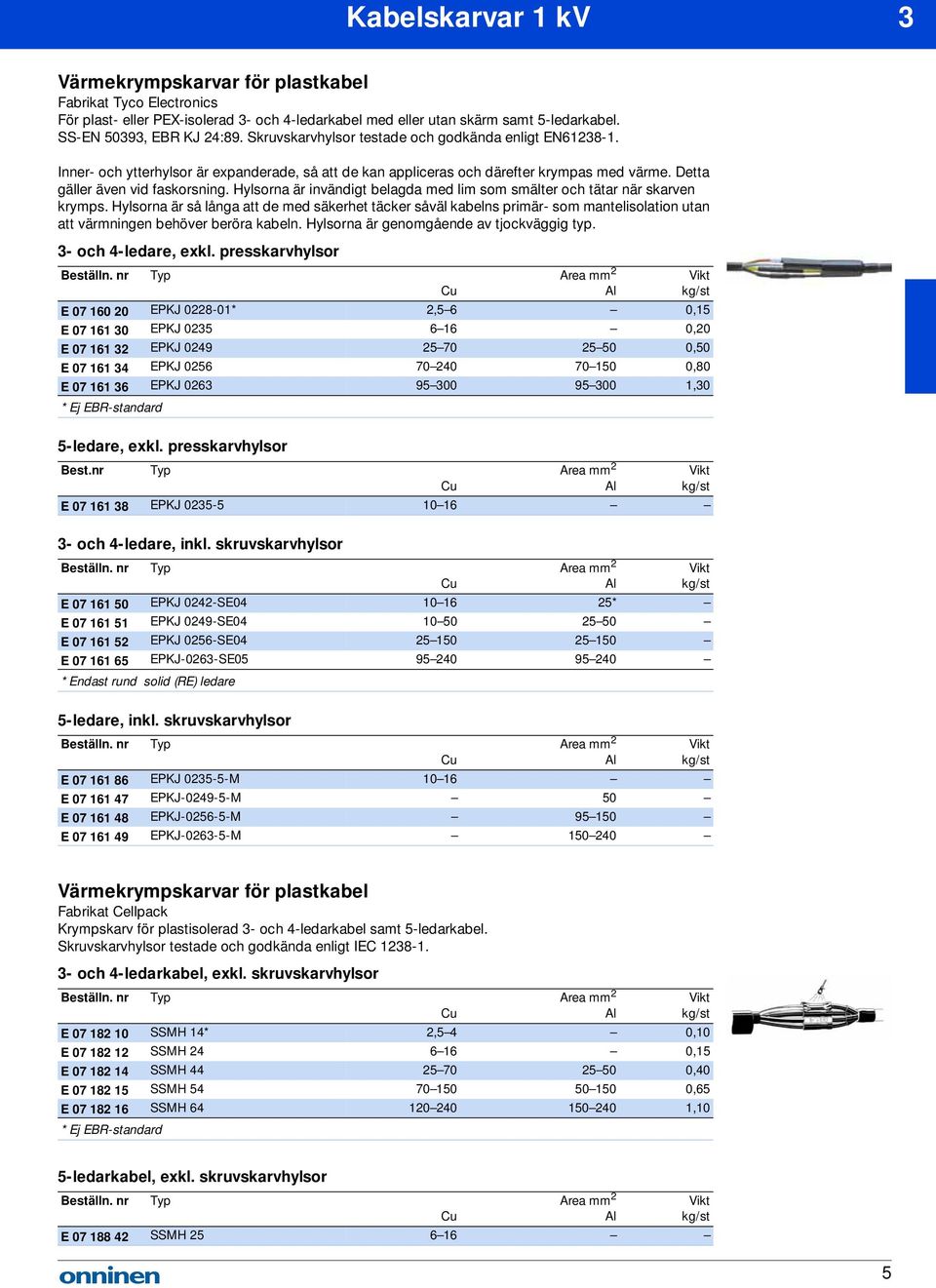

5 Kabelskarvar 1 kv 3 Värmekrympskarvar för plastkabel Fabrikat Tyco Electronics För plast- eller PEX-isolerad 3- och 4-ledarkabel med eller utan skärm samt 5-ledarkabel. SS-EN 50393, EBR KJ 24:89. Skruvskarvhylsor testade och godkända enligt EN Inner- och ytterhylsor är expanderade, så att de kan appliceras och därefter krympas med värme. Detta gäller även vid faskorsning. Hylsorna är invändigt belagda med lim som smälter och tätar när skarven krymps. Hylsorna är så långa att de med säkerhet täcker såväl kabelns primär- som mantelisolation utan att värmningen behöver beröra kabeln. Hylsorna är genomgående av tjockväggig typ. 3- och 4-ledare, exkl. presskarvhylsor Beställn. nr Typ Area 2 Cu Al E EPKJ * 2,5 6 0,15 E EPKJ ,20 E EPKJ ,50 E EPKJ ,80 E EPKJ ,30 * Ej EBR-standard 5-ledare, exkl. presskarvhylsor Best.nr Typ Area 2 Cu Al E EPKJ och 4-ledare, inkl. skruvskarvhylsor Beställn. nr Typ Area 2 Cu Al E EPKJ 0242-SE * E EPKJ 0249-SE E EPKJ 0256-SE E EPKJ-0263-SE * Endast rund solid (RE) ledare 5-ledare, inkl. skruvskarvhylsor Beställn. nr Typ Area 2 Cu Al E EPKJ M E EPKJ M 50 E EPKJ M E EPKJ M Värmekrympskarvar för plastkabel Fabrikat Cellpack Krympskarv för plastisolerad 3- och 4-ledarkabel samt 5-ledarkabel. Skruvskarvhylsor testade och godkända enligt IEC och 4-ledarkabel, exkl. skruvskarvhylsor Beställn. nr Typ Area 2 Cu Al E SSMH 14* 2,5 4 0,10 E SSMH ,15 E SSMH ,40 E SSMH ,65 E SSMH ,10 * Ej EBR-standard 5-ledarkabel, exkl. skruvskarvhylsor Beställn. nr Typ Area 2 Cu Al E SSMH

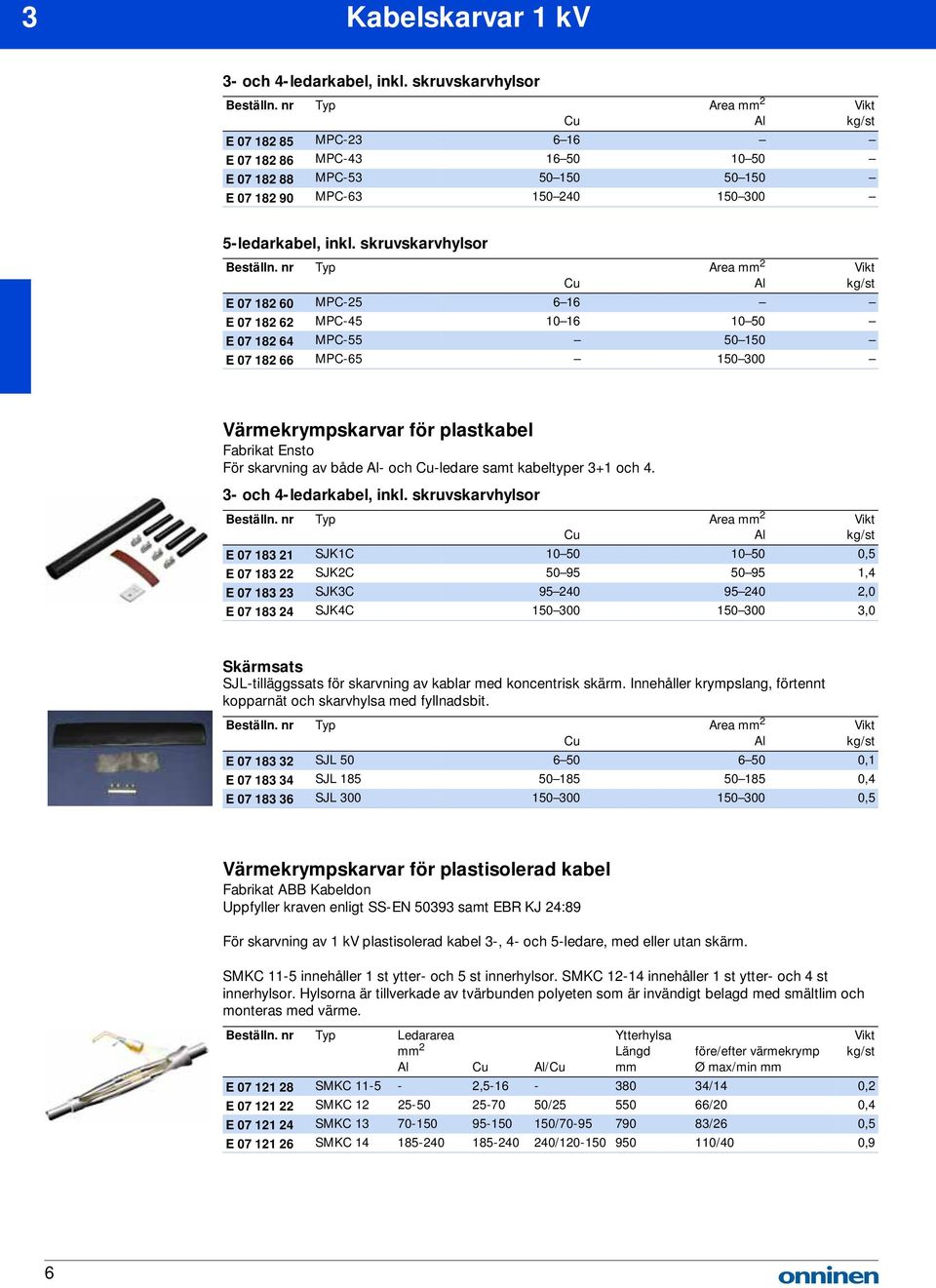

6 3 Kabelskarvar 1 kv 3- och 4-ledarkabel, inkl. skruvskarvhylsor Beställn. nr Typ Area 2 Cu Al E MPC E MPC E MPC E MPC ledarkabel, inkl. skruvskarvhylsor Beställn. nr Typ Area 2 Cu Al E MPC E MPC E MPC E MPC Värmekrympskarvar för plastkabel Fabrikat Ensto För skarvning av både Al- och Cu-ledare samt kabeltyper 3+1 och och 4-ledarkabel, inkl. skruvskarvhylsor Beställn. nr Typ Area 2 Cu Al E SJK1C ,5 E SJK2C ,4 E SJK3C ,0 E SJK4C ,0 Skärmsats SJL-tilläggssats för skarvning av kablar med koncentrisk skärm. Innehåller krympslang, förtennt kopparnät och skarvhylsa med fyllnadsbit. Beställn. nr Typ Area 2 Cu Al E SJL ,1 E SJL ,4 E SJL ,5 Värmekrympskarvar för plastisolerad kabel Fabrikat ABB Kabeldon Uppfyller kraven enligt SS-EN samt EBR KJ 24:89 För skarvning av 1 kv plastisolerad kabel 3-, 4- och 5-ledare, med eller utan skärm. SMKC 11-5 innehåller 1 st ytter- och 5 st innerhylsor. SMKC innehåller 1 st ytter- och 4 st innerhylsor. Hylsorna är tillverkade av tvärbunden polyeten som är invändigt belagd med smältlim och monteras med värme. Beställn. nr Typ Ledararea 2 Al Cu Al/Cu Ytterhylsa Längd före/efter värmekrymp Ø max/min E SMKC , /14 0,2 E SMKC / /20 0,4 E SMKC / /26 0,5 E SMKC / /40 0,9 6

7 Kabelskarvar 1 kv 3 Värmekrympskarvar för övergång plastkabel/papperskabel Fabrikat Tyco Electronics För övergång mellan pappersisolerad 4-ledarkabel till plastisolerad 3-ledarkabel med skärm eller plastisolerad 4-ledarkabel utan skärm. SS-EN 50393, EBR KJ 24:89. Skruvskarvhylsor testade och godkända enligt IEC Papperskabelns primärisolering förstärks med fasmärkta isolerhylsor. Mellan dessa hylsor och papperskabelns blymantel monteras ett limbelagt tätningsformgods, så att hylsor och formgods tillsaans bildar ett trycktätt avslut på papperssidan. 3- och 4-ledare, exkl. presskarvhylsor Beställn. nr Typ Area 2 Cu Al E EPKJ ,2 E EPKJ ,5 E EPKJ ,8 E EPKJ ,3 3- och 4-ledare, inkl. skruvskarvhylsor Beställn. nr Typ Area 2 Cu Al E EPKJ 0903-M 6 16 E EPKJ 0910-SE E EPKJ 0917-SE E EPKJ-0924-SE ,6 Värmekrympskarvar för övergång plastkabel/papperskabel Fabrikat Cellpack För övergång från pappersisolerad 4-ledarkabel till plastisolerad 4-ledarkabel utan skärm eller 3- ledarkabel med skärm. 3- och 4-ledare, exkl. skruvskarvhylsor Beställn. nr Typ Area 2 Cu Al E CSPP ,3 E CSPP ,4 E CSPP ,9 E CSPP ,2 Värmekrympskarv för plastisolerad styrkabel Fabrikat Tyco Electronics Satsen innehåller kontaktpressningshylsor som är isolerade med limbelagd krympslang. Ett omvikningsbart svep samt ytterhylsa. Passande presstång AD 1522-T, E Ledarantal Beställn. nr Typ Area 2 E RASK-07 0,5 1, ,2 E RASK-14 0,5 1, ,2 E RASK-21 0,5 1, ,4 E RASK-40 0,5 1, ,5 E RASK-72 0,5 1, ,6 7

8 3 Kabelskarvar 1 kv Gelskarvar Fabrikat Tyco Electronics Gelsnap För pappers- och plastisolerad styrkabel max 30 par. Skarvtillslutningen består av 2 gelfyllda halvor som appliceras runt ledarna och låses med de bilagda fjädrarna. Skarvkläor ingår ej. Beställn. nr Typ Max. kabeldiameter Min. kabeldiameter Max. skarvöppning E Gelsnap-A-10/ E Gelsnap-B-14/ E Gelsnap-C-18/ GelBox och RayGel För skarvning av plastisolerad jordkabel 3-, 4- och 5-ledare upp till 1 kv. Testad enligt Cenelec HD 623. Skarvarna är tillverkade i ett UV-resistent polypropylenhölje som är mycket stryktåligt. Höljet är fyllt med det patenterade PowerGel. Efter skarvning av ledare snäpper man ihop de två halvorna runt kabeln och skarven är färdig att tas i bruk. Installationen kräver inga specialverktyg. Skarven har obegränsad lagringstid och livslängden är minst 30 år. Inkl. skruvskarvblock Beställn. nr Typ Märkspäning kv Ledararea 2 E GelBox x6 16 E GeBox x6 16 Avgrening area 2 Exkl. skruvskarvblock Beställn. nr Typ Märkspäning kv Area 2 E RayGel x1,5 6 E RayGel x1,5 6 4x1,5 E RayGel x6 16 4x2,5 Avgrening area 2 Inkl. skruvskarvblock Beställn. nr Typ Märkspäning kv Area 2 E RayGel-22-M-5 1 5x1,5 6 E RayGel-24-M x6 10 (16*) * Endast för rund solid ledare Avgrening area 2 Kallkrympskarv 1 kv Fabrikat Elpress Skarvsats för enkel skarvning av plastisolerad 3- och 4-ledare upp till 1kV som varken kräver pressverktyg eller gasolbrännare. Beställn. nr Typ Area 2 Cu Al E KSC ,5 E KSC ,9 E KSC ,0 E KSC ,7 Skarvsats för enkel skarvning av plastisolerad 5-ledare upp till 1kV som varken kräver pressverktyg eller gasolbrännare. Beställn. nr Typ Area 2 Cu Al E KSC ,0 E KSC ,0 E KSC ,0 E KSC ,2 8

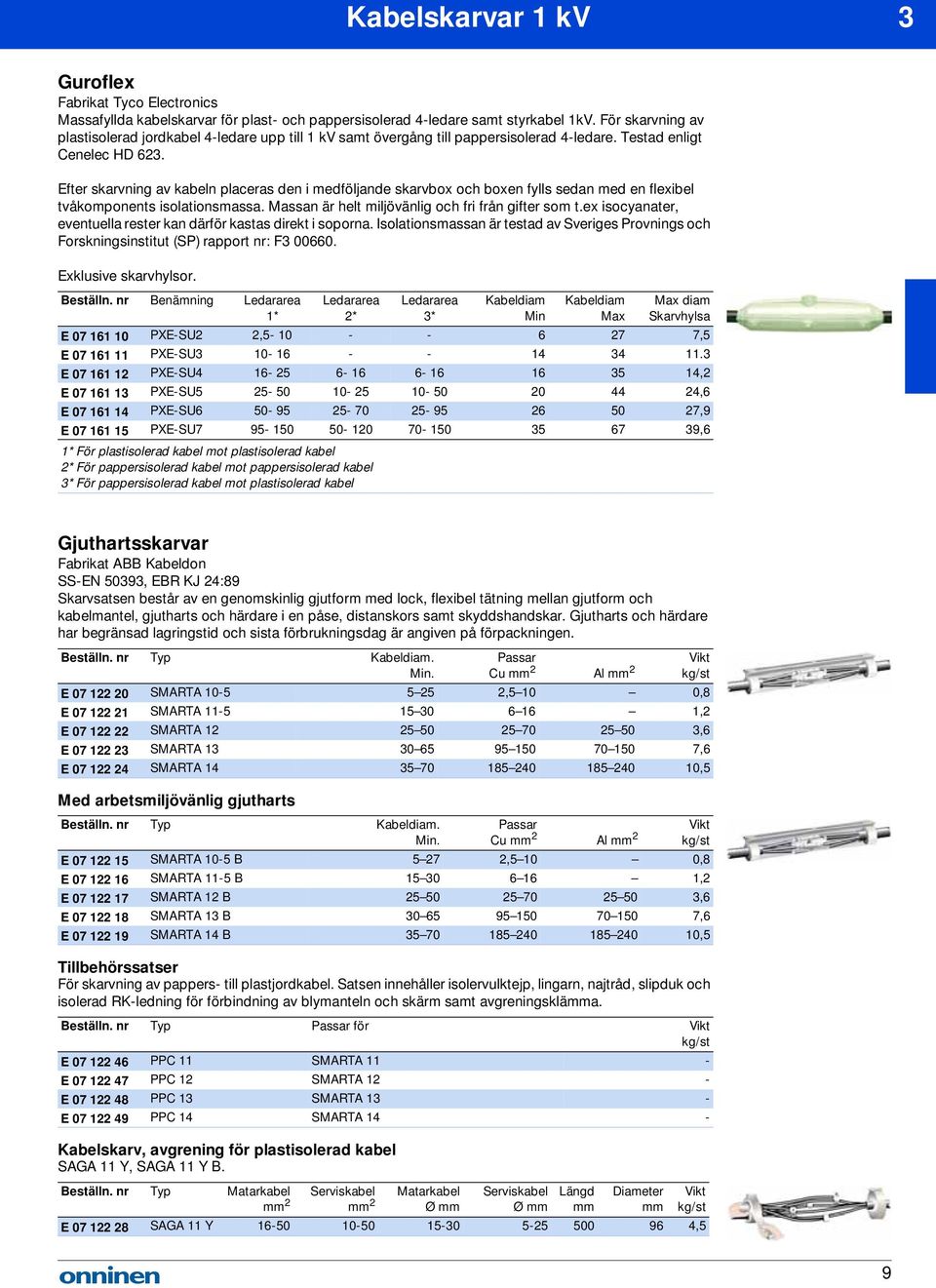

9 Kabelskarvar 1 kv 3 Guroflex Fabrikat Tyco Electronics Massafyllda kabelskarvar för plast- och pappersisolerad 4-ledare samt styrkabel 1kV. För skarvning av plastisolerad jordkabel 4-ledare upp till 1 kv samt övergång till pappersisolerad 4-ledare. Testad enligt Cenelec HD 623. Efter skarvning av kabeln placeras den i medföljande skarvbox och boxen fylls sedan med en flexibel tvåkomponents isolationsmassa. Massan är helt miljövänlig och fri från gifter som t.ex isocyanater, eventuella rester kan därför kastas direkt i soporna. Isolationsmassan är testad av Sveriges Provnings och Forskningsinstitut (SP) rapport nr: F Exklusive skarvhylsor. Beställn. nr Benämning Ledararea 1* Ledararea 2* Ledararea 3* Kabeldiam Min Kabeldiam Max Max diam Skarvhylsa E PXE-SU2 2, ,5 E PXE-SU E PXE-SU ,2 E PXE-SU ,6 E PXE-SU ,9 E PXE-SU ,6 1* För plastisolerad kabel mot plastisolerad kabel 2* För pappersisolerad kabel mot pappersisolerad kabel 3* För pappersisolerad kabel mot plastisolerad kabel Gjuthartsskarvar Fabrikat ABB Kabeldon SS-EN 50393, EBR KJ 24:89 Skarvsatsen består av en genomskinlig gjutform med lock, flexibel tätning mellan gjutform och kabelmantel, gjutharts och härdare i en påse, distanskors samt skyddshandskar. Gjutharts och härdare har begränsad lagringstid och sista förbrukningsdag är angiven på förpackningen. Beställn. nr Typ Kabeldiam. Min. Med arbetsmiljövänlig gjutharts Tillbehörssatser För skarvning av pappers- till plastjordkabel. Satsen innehåller isolervulktejp, lingarn, najtråd, slipduk och isolerad RK-ledning för förbindning av blymanteln och skärm samt avgreningskläa. Kabelskarv, avgrening för plastisolerad kabel SAGA 11 Y, SAGA 11 Y B. Passar Cu 2 Al 2 E SMARTA ,5 10 0,8 E SMARTA ,2 E SMARTA ,6 E SMARTA ,6 E SMARTA ,5 Beställn. nr Typ Kabeldiam. Min. Passar Cu 2 Al 2 E SMARTA 10-5 B ,5 10 0,8 E SMARTA 11-5 B ,2 E SMARTA 12 B ,6 E SMARTA 13 B ,6 E SMARTA 14 B ,5 Beställn. nr Typ Passar för E PPC 11 SMARTA 11 - E PPC 12 SMARTA 12 - E PPC 13 SMARTA 13 - E PPC 14 SMARTA 14 - Beställn. nr Typ Matarkabel 2 Serviskabel 2 Matarkabel Ø Serviskabel Ø Längd Diameter E SAGA 11 Y ,5 9

10 3 Kabelskarvar 1 kv Gjuthartsskarvar Fabrikat 3M För skarvning av 1kV plast- eller pappersisolerad 3- eller 4-ledarkabel samt signal och telekabel. Scotchcast Serie 91-NBA kabelskarv passar för skarvning av signal- och telekabel samt 1 kv plastoch pappersisolerad kabel. För att användaren ska koa i minimal kontakt med gjuthartsen sker blandning och påfyllning i ett slutet system. Blandningen av polyuretanhartsen sker i en genomskinlig påse för bättre kontroll. Satsen levereras med monterings-instruktion. Gjutharts och härdare har begränsad lagringstid, sista förbrukningsdag är angiven på förpackningen. Skarvhylsor samt kabelavdelare ingår ej. Beställn. nr Typ Kabeldiam. Mått Min. Max L Ø E NBA ,4 E NBA ,5 E NBA ,7 E NBA ,1 E NBA ,8 E NBA ,9 E NBA ,0 Gjutharts Polyuretanharts för elektrisk isolering samt mekaniskt skydd genom ingjutning av t.ex. kabelskarvar. Levereras i Unipak-förpackning med harts och härdare i saa genomskinliga påse, åtskilda av en mittsöm. När denna bryts kan de två komponenterna blandas, utan att påsen öppnas, tills färgen är homogen. Då är hartsen klar för gjutning. Härdad gjutharts påverkas ej av fukt. 3MTM Resin 40 är klassificerad som LIW (low voltage insulation water curable). I enlighet med Cenelec HD S2 Standard. ScotchcastTM Resin 40 följer EU direktiv 2002/95/EC (RoHS) och EU regulering 1907/2007/EC (REACH). Beställn. nr Typ Innehåll g E ,1 E ,3 E ,5 Gjuthartsskarvar Fabrikat Cellpack SS-EN M-skarvsatsen består av en tvådelad gjutform av ABS-plast. Gjutformarna är transperanta vilket medger visuell kontroll vid fyllning av massa. Gjutmassan är av typ EG, med polyuretan och härdare, förpackade i en färdigdoserad tvåkaarförpackning. Härdningstemperatur +60 till +65 C. Gjutharts och härdare har begränsad lagringstid, sista förbrukningsdag är angiven på förpackningen. Typ MZ är avsedd för tele- och signalkabel medan övriga typer främst används för kraftkabel. Beställn. nr Typ Kabeldiam. L Ø E MZ ,1 E MZ ,9 E MZ ,0 E MZ ,5 E M ,4 E M ,7 E M ,1 E M ,6 E M ,9 E M ,2 10

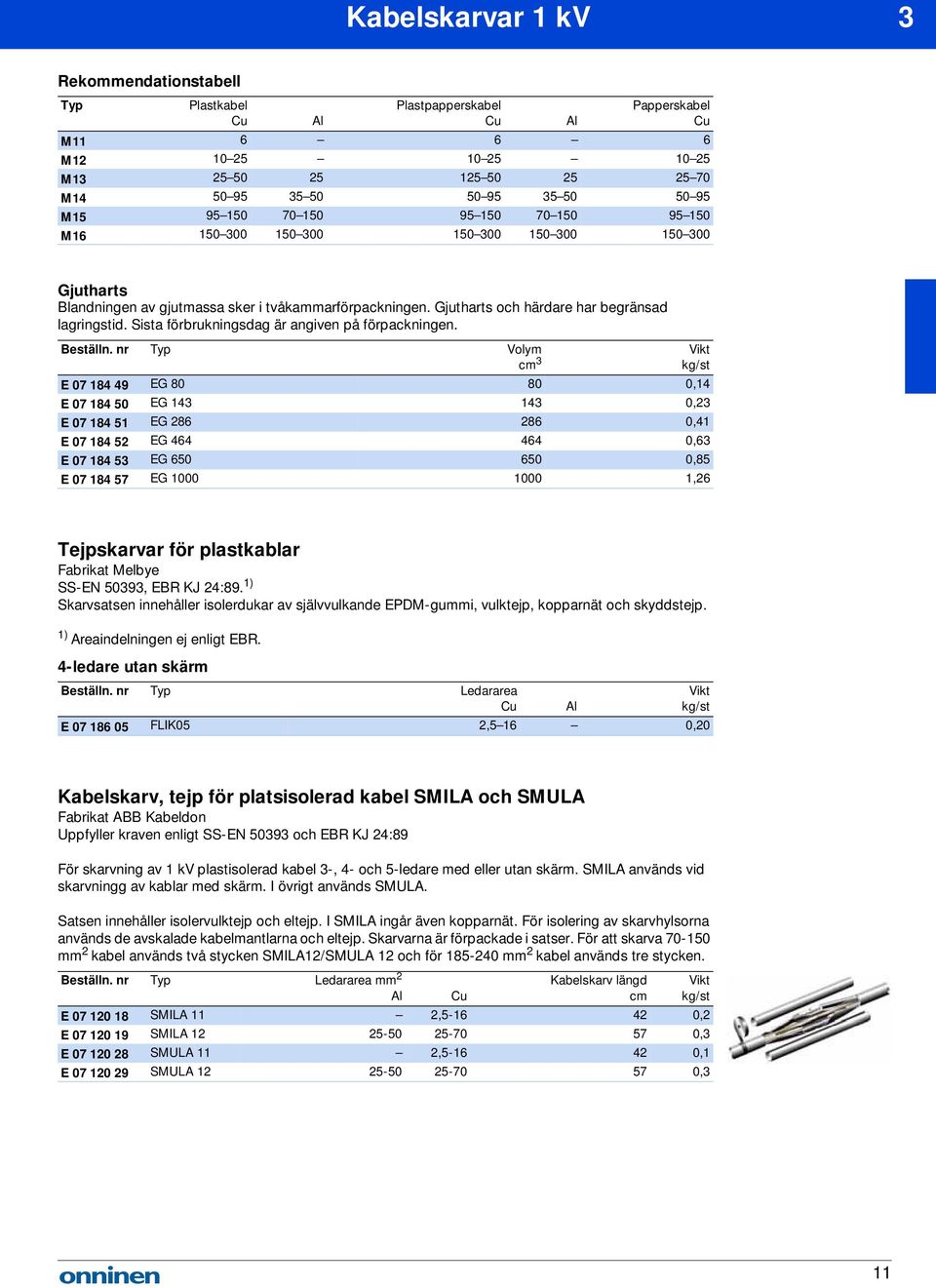

11 Kabelskarvar 1 kv 3 Rekoendationstabell Typ Plastkabel Plastpapperskabel Papperskabel Cu Al Cu Al Cu M M M M M M Gjutharts Blandningen av gjutmassa sker i tvåkaarförpackningen. Gjutharts och härdare har begränsad lagringstid. Sista förbrukningsdag är angiven på förpackningen. Beställn. nr Typ Volym cm 3 E EG ,14 E EG ,23 E EG ,41 E EG ,63 E EG ,85 E EG ,26 Tejpskarvar för plastkablar Fabrikat Melbye SS-EN 50393, EBR KJ 24:89. 1) Skarvsatsen innehåller isolerdukar av självvulkande EPDM-gui, vulktejp, kopparnät och skyddstejp. 1) Areaindelningen ej enligt EBR. 4-ledare utan skärm Beställn. nr Typ Ledararea Cu Al E FLIK05 2,5 16 0,20 Kabelskarv, tejp för platsisolerad kabel SMILA och SMULA Fabrikat ABB Kabeldon Uppfyller kraven enligt SS-EN och EBR KJ 24:89 För skarvning av 1 kv plastisolerad kabel 3-, 4- och 5-ledare med eller utan skärm. SMILA används vid skarvningg av kablar med skärm. I övrigt används SMULA. Satsen innehåller isolervulktejp och eltejp. I SMILA ingår även kopparnät. För isolering av skarvhylsorna används de avskalade kabelmantlarna och eltejp. Skarvarna är förpackade i satser. För att skarva kabel används två stycken SMILA12/SMULA 12 och för kabel används tre stycken. Beställn. nr Typ Ledararea 2 Kabelskarv längd Al Cu cm E SMILA 11 2, ,2 E SMILA ,3 E SMULA 11 2, ,1 E SMULA ,3 11

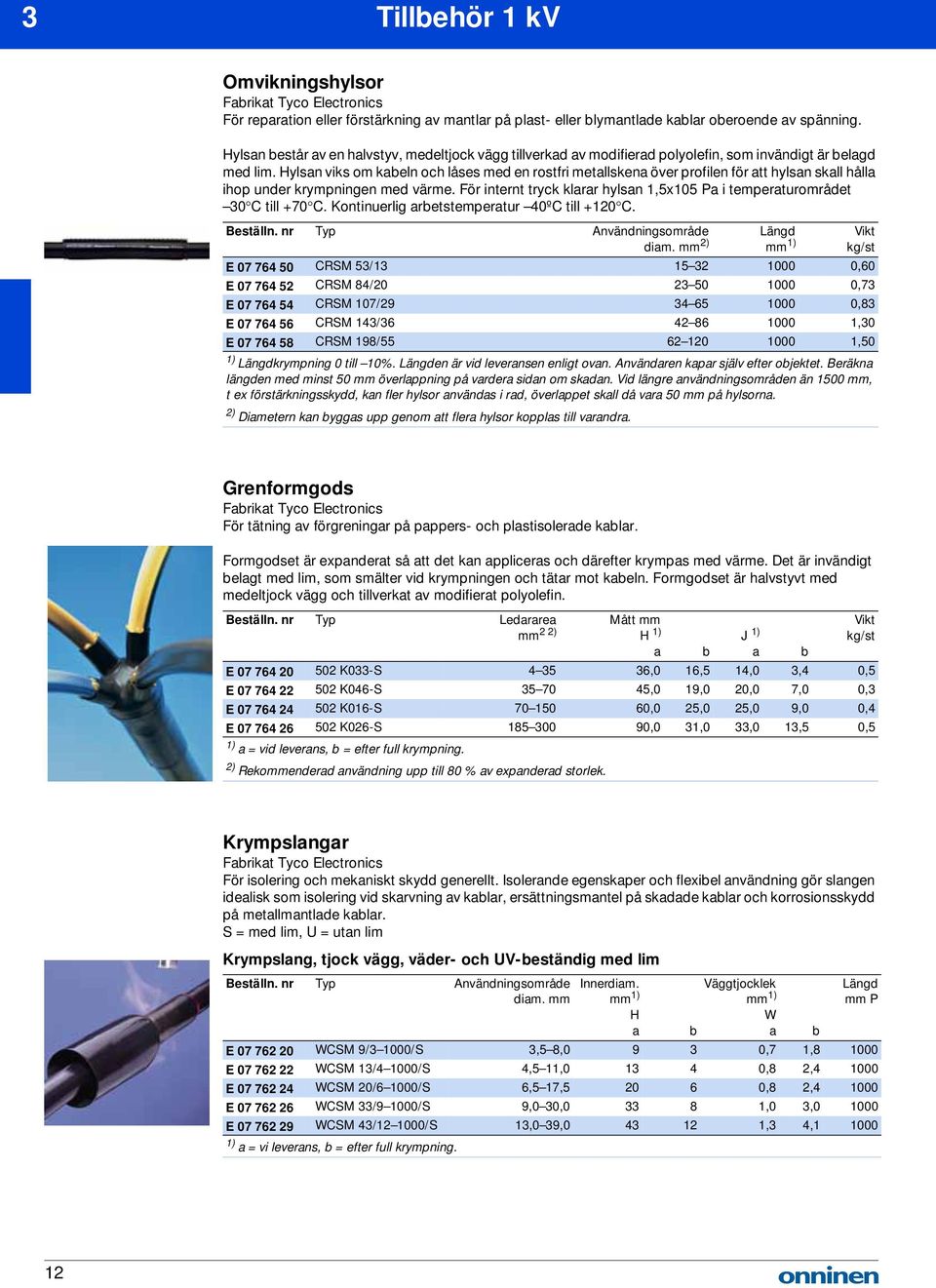

12 3 Tillbehör 1 kv Omvikningshylsor Fabrikat Tyco Electronics För reparation eller förstärkning av mantlar på plast- eller blymantlade kablar oberoende av spänning. Hylsan består av en halvstyv, medeltjock vägg tillverkad av modifierad polyolefin, som invändigt är belagd med lim. Hylsan viks om kabeln och låses med en rostfri metallskena över profilen för att hylsan skall hålla ihop under krympningen med värme. För internt tryck klarar hylsan 1,5x105 Pa i temperaturområdet 30 C till +70 C. Kontinuerlig arbetstemperatur 40ºC till +120 C. Beställn. nr Typ Användningsområde diam. 2) Längd 1) E CRSM 53/ ,60 E CRSM 84/ ,73 E CRSM 107/ ,83 E CRSM 143/ ,30 E CRSM 198/ ,50 1) Längdkrympning 0 till 10%. Längden är vid leveransen enligt ovan. Användaren kapar själv efter objektet. Beräkna längden med minst 50 överlappning på vardera sidan om skadan. Vid längre användningsområden än 1500, t ex förstärkningsskydd, kan fler hylsor användas i rad, överlappet skall då vara 50 på hylsorna. 2) Diametern kan byggas upp genom att flera hylsor kopplas till varandra. Grenformgods Fabrikat Tyco Electronics För tätning av förgreningar på pappers- och plastisolerade kablar. Formgodset är expanderat så att det kan appliceras och därefter krympas med värme. Det är invändigt belagt med lim, som smälter vid krympningen och tätar mot kabeln. Formgodset är halvstyvt med medeltjock vägg och tillverkat av modifierat polyolefin. Beställn. nr Typ Ledararea 2 2) Mått H 1) a b J 1) a b E K033-S ,0 16,5 14,0 3,4 0,5 E K046-S ,0 19,0 20,0 7,0 0,3 E K016-S ,0 25,0 25,0 9,0 0,4 E K026-S ,0 31,0 33,0 13,5 0,5 1) a = vid leverans, b = efter full krympning. 2) Rekoenderad användning upp till 80 % av expanderad storlek. Krympslangar Fabrikat Tyco Electronics För isolering och mekaniskt skydd generellt. Isolerande egenskaper och flexibel användning gör slangen idealisk som isolering vid skarvning av kablar, ersättningsmantel på skadade kablar och korrosionsskydd på metallmantlade kablar. S = med lim, U = utan lim Krympslang, tjock vägg, väder- och UV-beständig med lim Beställn. nr Typ Användningsområde diam. Innerdiam. 1) H a Väggtjocklek 1) Längd P W b a b E WCSM 9/3 1000/S 3,5 8, ,7 1, E WCSM 13/4 1000/S 4,5 11, ,8 2, E WCSM 20/6 1000/S 6,5 17, ,8 2, E WCSM 33/9 1000/S 9,0 30, ,0 3, E WCSM 43/ /S 13,0 39, ,3 4, ) a = vi leverans, b = efter full krympning. 12

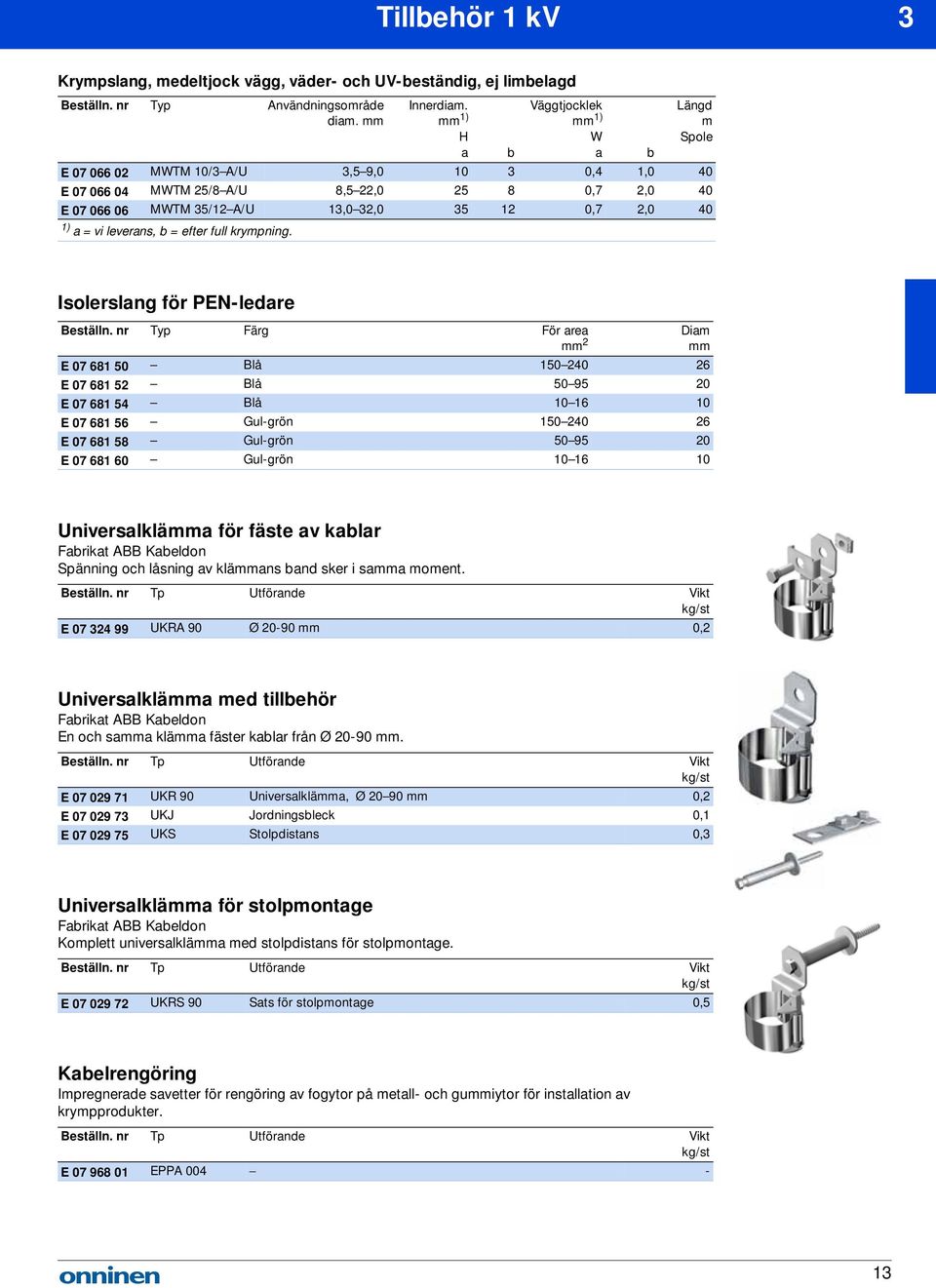

13 Tillbehör 1 kv 3 Krympslang, medeltjock vägg, väder- och UV-beständig, ej limbelagd Beställn. nr Typ Användningsområde diam. Innerdiam. 1) H a Väggtjocklek 1) Längd m Spole W b a b E MWTM 10/3 A/U 3,5 9, ,4 1,0 40 E MWTM 25/8 A/U 8,5 22, ,7 2,0 40 E MWTM 35/12 A/U 13,0 32, ,7 2,0 40 1) a = vi leverans, b = efter full krympning. Isolerslang för PEN-ledare Beställn. nr Typ Färg För area 2 E Blå E Blå E Blå E Gul-grön E Gul-grön E Gul-grön Diam Universalkläa för fäste av kablar Fabrikat ABB Kabeldon Spänning och låsning av kläans band sker i saa moment. Beställn. nr Tp Utförande E UKRA 90 Ø ,2 Universalkläa med tillbehör Fabrikat ABB Kabeldon En och saa kläa fäster kablar från Ø Beställn. nr Tp Utförande E UKR 90 Universalkläa, Ø ,2 E UKJ Jordningsbleck 0,1 E UKS Stolpdistans 0,3 Universalkläa för stolpmontage Fabrikat ABB Kabeldon Komplett universalkläa med stolpdistans för stolpmontage. Beställn. nr Tp Utförande E UKRS 90 Sats för stolpmontage 0,5 Kabelrengöring Impregnerade savetter för rengöring av fogytor på metall- och guiytor för installation av krympprodukter. Beställn. nr Tp Utförande E EPPA

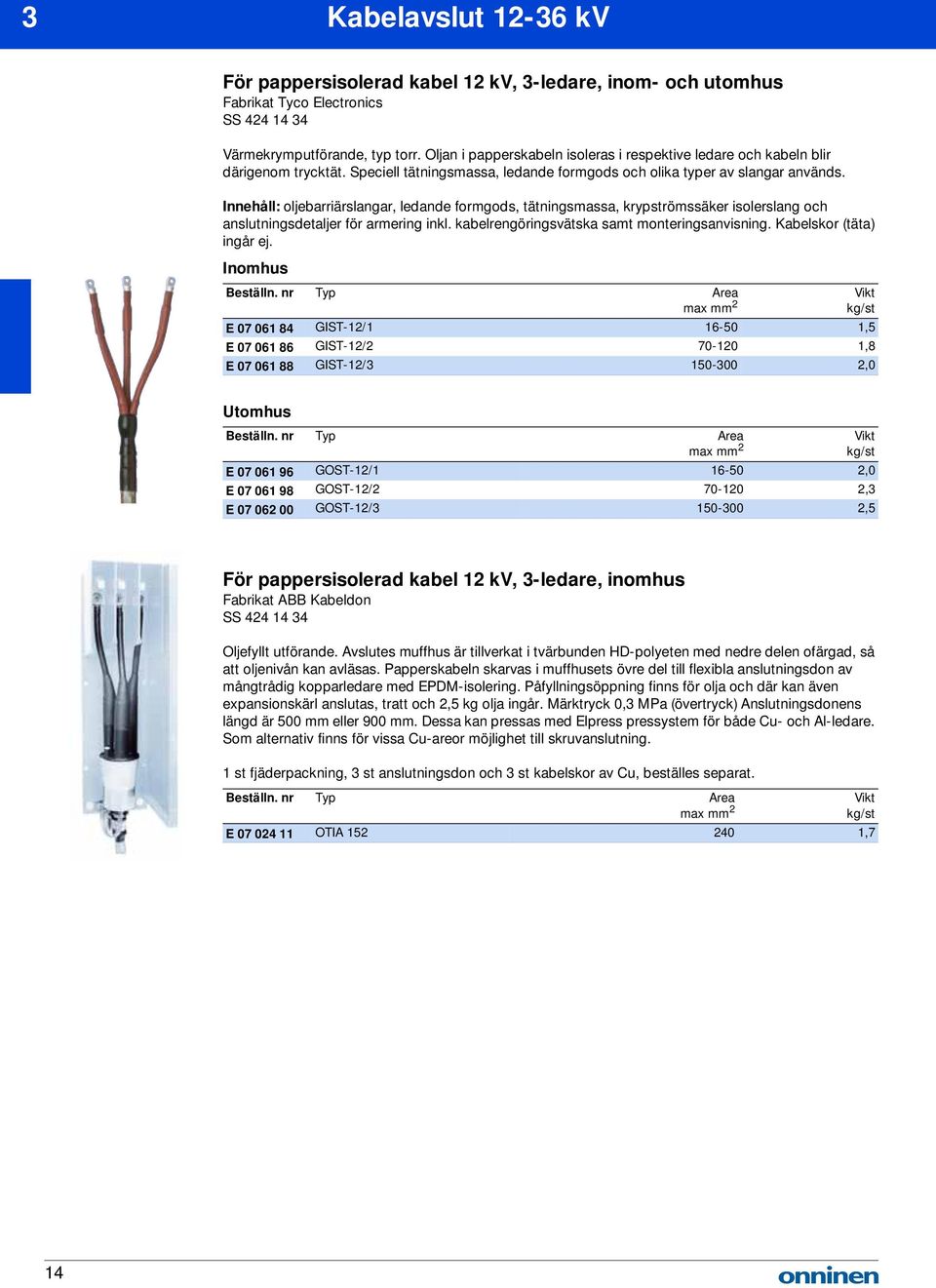

14 3 Kabelavslut kv För pappersisolerad kabel 12 kv, 3-ledare, inom- och utomhus Fabrikat Tyco Electronics SS Värmekrymputförande, typ torr. Oljan i papperskabeln isoleras i respektive ledare och kabeln blir därigenom trycktät. Speciell tätningsmassa, ledande formgods och olika typer av slangar används. Innehåll: oljebarriärslangar, ledande formgods, tätningsmassa, krypströmssäker isolerslang och anslutningsdetaljer för armering inkl. kabelrengöringsvätska samt monteringsanvisning. Kabelskor (täta) ingår ej. Inomhus Beställn. nr Typ Area max 2 E GIST-12/ ,5 E GIST-12/ ,8 E GIST-12/ ,0 Utomhus Beställn. nr Typ Area max 2 E GOST-12/ ,0 E GOST-12/ ,3 E GOST-12/ ,5 För pappersisolerad kabel 12 kv, 3-ledare, inomhus Fabrikat ABB Kabeldon SS Oljefyllt utförande. Avslutes muffhus är tillverkat i tvärbunden HD-polyeten med nedre delen ofärgad, så att oljenivån kan avläsas. Papperskabeln skarvas i muffhusets övre del till flexibla anslutningsdon av mångtrådig kopparledare med EPDM-isolering. Påfyllningsöppning finns för olja och där kan även expansionskärl anslutas, tratt och 2,5 kg olja ingår. Märktryck 0,3 MPa (övertryck) Anslutningsdonens längd är 500 eller 900. Dessa kan pressas med Elpress pressystem för både Cu- och Al-ledare. Som alternativ finns för vissa Cu-areor möjlighet till skruvanslutning. 1 st fjäderpackning, 3 st anslutningsdon och 3 st kabelskor av Cu, beställes separat. Beställn. nr Typ Area max 2 E OTIA ,7 14

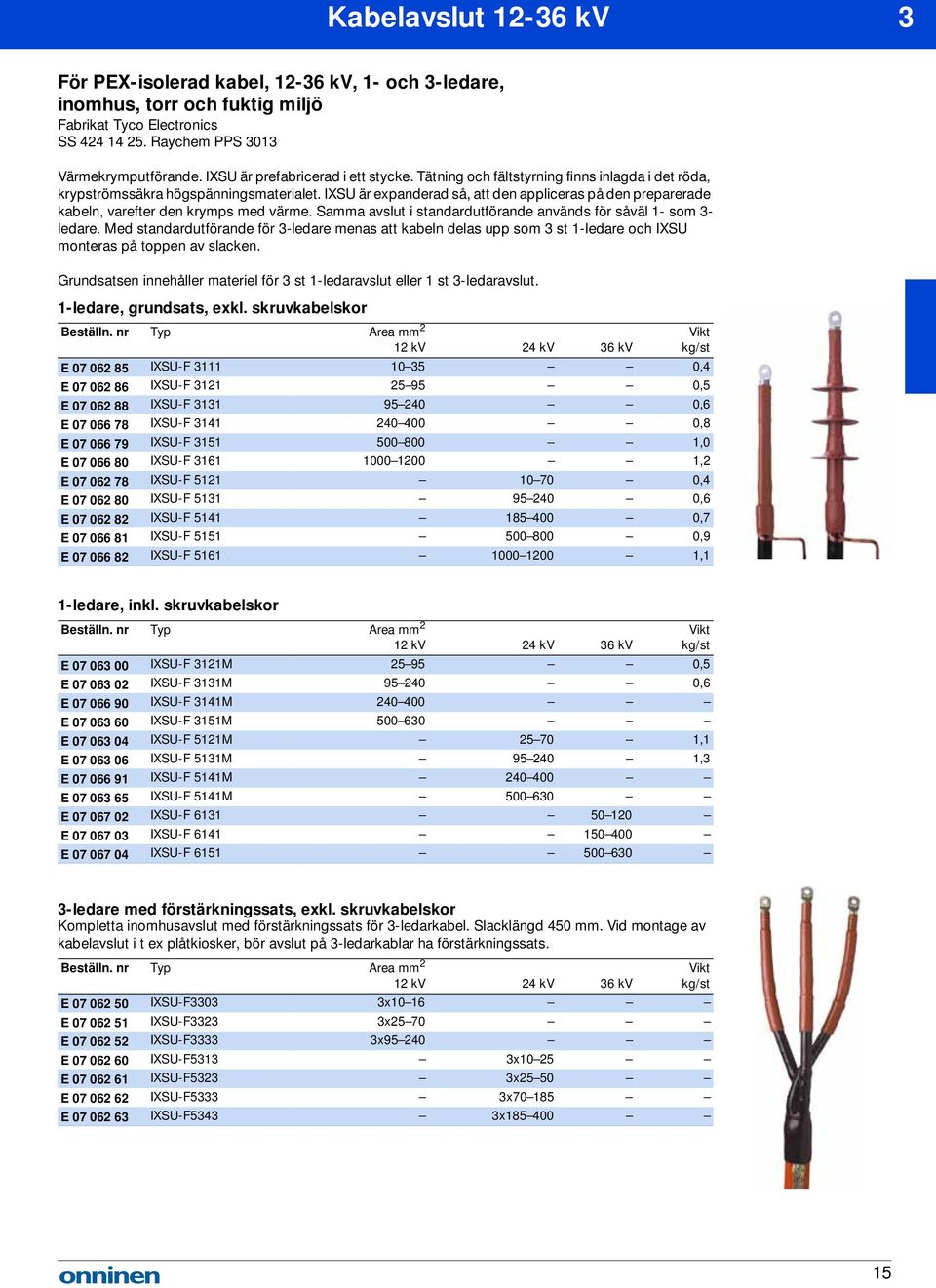

15 Kabelavslut kv 3 För PEX-isolerad kabel, kv, 1- och 3-ledare, inomhus, torr och fuktig miljö Fabrikat Tyco Electronics SS Raychem PPS 3013 Värmekrymputförande. IXSU är prefabricerad i ett stycke. Tätning och fältstyrning finns inlagda i det röda, krypströmssäkra högspänningsmaterialet. IXSU är expanderad så, att den appliceras på den preparerade kabeln, varefter den krymps med värme. Saa avslut i standardutförande används för såväl 1- som 3- ledare. Med standardutförande för 3-ledare menas att kabeln delas upp som 3 st 1-ledare och IXSU monteras på toppen av slacken. Grundsatsen innehåller materiel för 3 st 1-ledaravslut eller 1 st 3-ledaravslut. 1-ledare, grundsats, exkl. skruvkabelskor Beställn. nr Typ Area 2 12 kv 24 kv 36 kv E IXSU-F ,4 E IXSU-F ,5 E IXSU-F ,6 E IXSU-F ,8 E IXSU-F ,0 E IXSU-F ,2 E IXSU-F ,4 E IXSU-F ,6 E IXSU-F ,7 E IXSU-F ,9 E IXSU-F ,1 1-ledare, inkl. skruvkabelskor Beställn. nr Typ Area 2 12 kv 24 kv 36 kv E IXSU-F 3121M ,5 E IXSU-F 3131M ,6 E IXSU-F 3141M E IXSU-F 3151M E IXSU-F 5121M ,1 E IXSU-F 5131M ,3 E IXSU-F 5141M E IXSU-F 5141M E IXSU-F E IXSU-F E IXSU-F ledare med förstärkningssats, exkl. skruvkabelskor Kompletta inomhusavslut med förstärkningssats för 3-ledarkabel. Slacklängd 450. Vid montage av kabelavslut i t ex plåtkiosker, bör avslut på 3-ledarkablar ha förstärkningssats. Beställn. nr Typ Area 2 12 kv 24 kv 36 kv E IXSU-F3303 3x10 16 E IXSU-F3323 3x25 70 E IXSU-F3333 3x E IXSU-F5313 3x10 25 E IXSU-F5323 3x25 50 E IXSU-F5333 3x E IXSU-F5343 3x

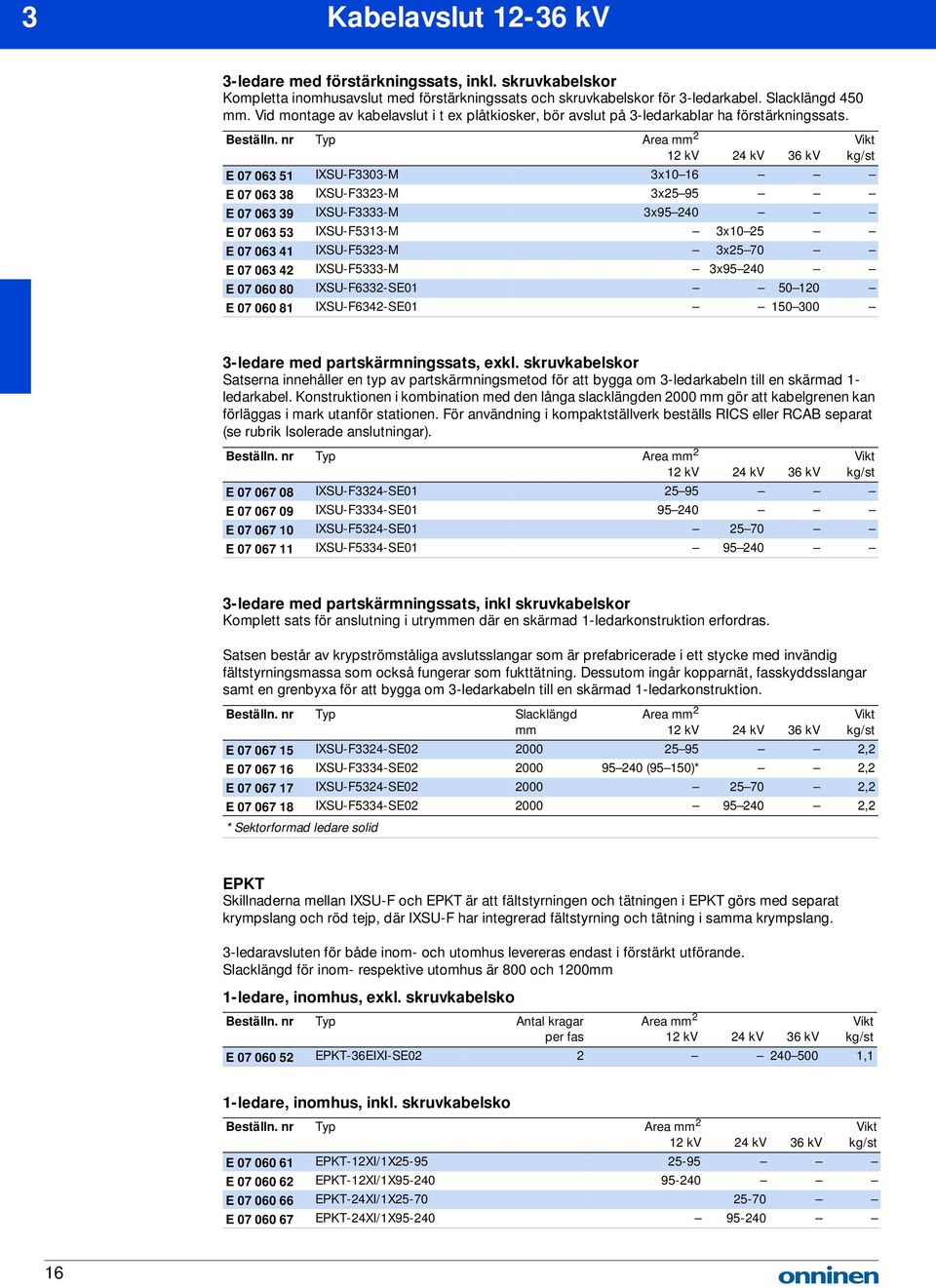

16 3 Kabelavslut kv 3-ledare med förstärkningssats, inkl. skruvkabelskor Kompletta inomhusavslut med förstärkningssats och skruvkabelskor för 3-ledarkabel. Slacklängd 450. Vid montage av kabelavslut i t ex plåtkiosker, bör avslut på 3-ledarkablar ha förstärkningssats. Beställn. nr Typ Area 2 12 kv 24 kv 36 kv E IXSU-F3303-M 3x10 16 E IXSU-F3323-M 3x25 95 E IXSU-F3333-M 3x E IXSU-F5313-M 3x10 25 E IXSU-F5323-M 3x25 70 E IXSU-F5333-M 3x E IXSU-F6332-SE E IXSU-F6342-SE ledare med partskärmningssats, exkl. skruvkabelskor Satserna innehåller en typ av partskärmningsmetod för att bygga om 3-ledarkabeln till en skärmad 1- ledarkabel. Konstruktionen i kombination med den långa slacklängden 2000 gör att kabelgrenen kan förläggas i mark utanför stationen. För användning i kompaktställverk beställs RICS eller RCAB separat (se rubrik Isolerade anslutningar). Beställn. nr Typ Area 2 12 kv 24 kv 36 kv E IXSU-F3324-SE E IXSU-F3334-SE E IXSU-F5324-SE E IXSU-F5334-SE ledare med partskärmningssats, inkl skruvkabelskor Komplett sats för anslutning i utryen där en skärmad 1-ledarkonstruktion erfordras. Satsen består av krypströmståliga avslutsslangar som är prefabricerade i ett stycke med invändig fältstyrningsmassa som också fungerar som fukttätning. Dessutom ingår kopparnät, fasskyddsslangar samt en grenbyxa för att bygga om 3-ledarkabeln till en skärmad 1-ledarkonstruktion. Beställn. nr Typ Slacklängd Area 2 12 kv 24 kv 36 kv E IXSU-F3324-SE ,2 E IXSU-F3334-SE (95 150)* 2,2 E IXSU-F5324-SE ,2 E IXSU-F5334-SE ,2 * Sektorformad ledare solid EPKT Skillnaderna mellan IXSU-F och EPKT är att fältstyrningen och tätningen i EPKT görs med separat krympslang och röd tejp, där IXSU-F har integrerad fältstyrning och tätning i saa krympslang. 3-ledaravsluten för både inom- och utomhus levereras endast i förstärkt utförande. Slacklängd för inom- respektive utomhus är 800 och ledare, inomhus, exkl. skruvkabelsko Beställn. nr Typ Antal kragar Area 2 per fas 12 kv 24 kv 36 kv E EPKT-36EIXI-SE ,1 1-ledare, inomhus, inkl. skruvkabelsko Beställn. nr Typ Area 2 12 kv 24 kv 36 kv E EPKT-12XI/1X E EPKT-12XI/1X E EPKT-24XI/1X E EPKT-24XI/1X

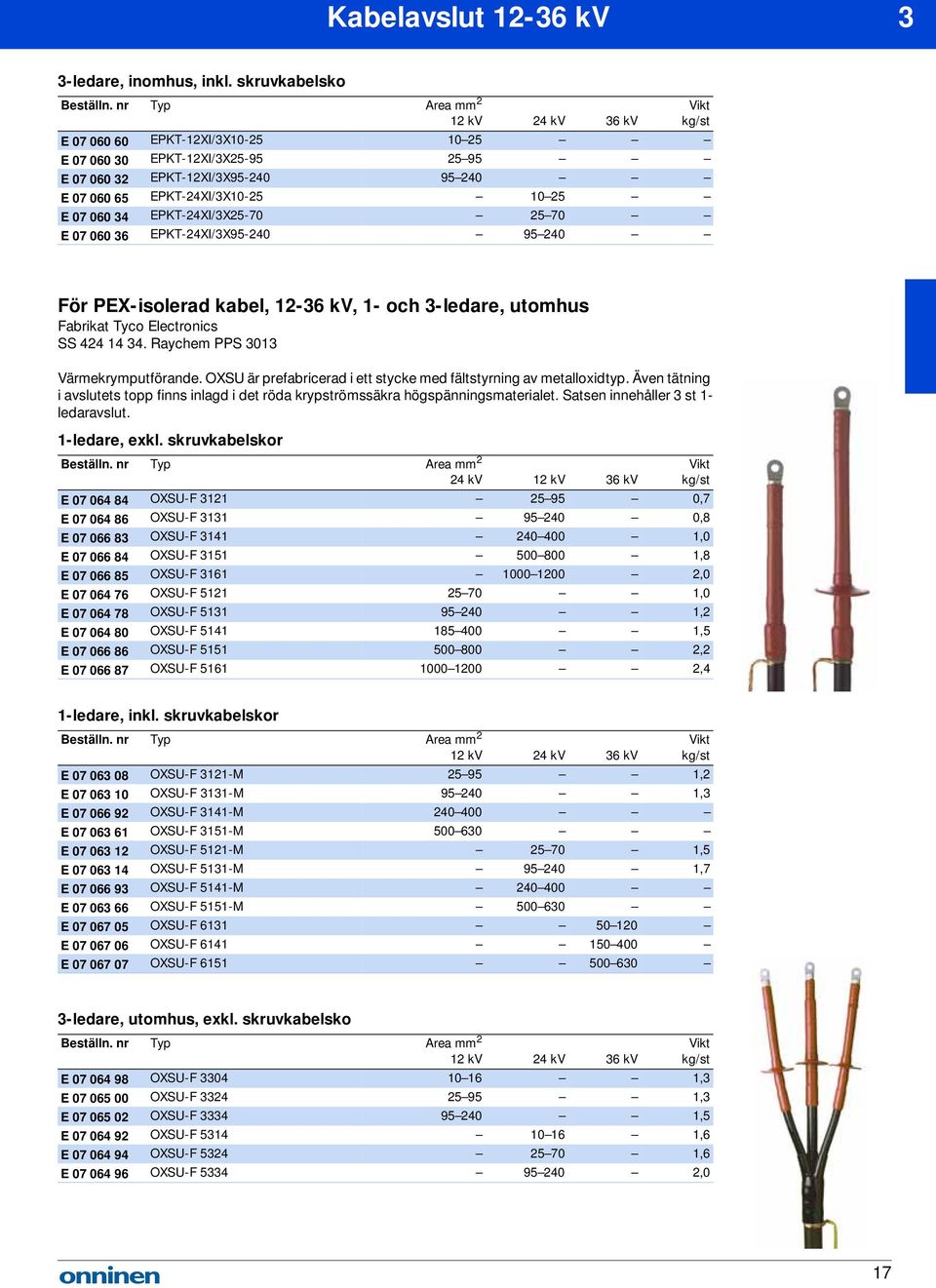

17 Kabelavslut kv 3 3-ledare, inomhus, inkl. skruvkabelsko Beställn. nr Typ Area 2 12 kv 24 kv 36 kv E EPKT-12XI/3X E EPKT-12XI/3X E EPKT-12XI/3X E EPKT-24XI/3X E EPKT-24XI/3X E EPKT-24XI/3X För PEX-isolerad kabel, kv, 1- och 3-ledare, utomhus Fabrikat Tyco Electronics SS Raychem PPS 3013 Värmekrymputförande. OXSU är prefabricerad i ett stycke med fältstyrning av metalloxidtyp. Även tätning i avslutets topp finns inlagd i det röda krypströmssäkra högspänningsmaterialet. Satsen innehåller 3 st 1- ledaravslut. 1-ledare, exkl. skruvkabelskor Beställn. nr Typ Area 2 24 kv 12 kv 36 kv E OXSU-F ,7 E OXSU-F ,8 E OXSU-F ,0 E OXSU-F ,8 E OXSU-F ,0 E OXSU-F ,0 E OXSU-F ,2 E OXSU-F ,5 E OXSU-F ,2 E OXSU-F ,4 1-ledare, inkl. skruvkabelskor Beställn. nr Typ Area 2 12 kv 24 kv 36 kv E OXSU-F 3121-M ,2 E OXSU-F 3131-M ,3 E OXSU-F 3141-M E OXSU-F 3151-M E OXSU-F 5121-M ,5 E OXSU-F 5131-M ,7 E OXSU-F 5141-M E OXSU-F 5151-M E OXSU-F E OXSU-F E OXSU-F ledare, utomhus, exkl. skruvkabelsko Beställn. nr Typ Area 2 12 kv 24 kv 36 kv E OXSU-F ,3 E OXSU-F ,3 E OXSU-F ,5 E OXSU-F ,6 E OXSU-F ,6 E OXSU-F ,0 17

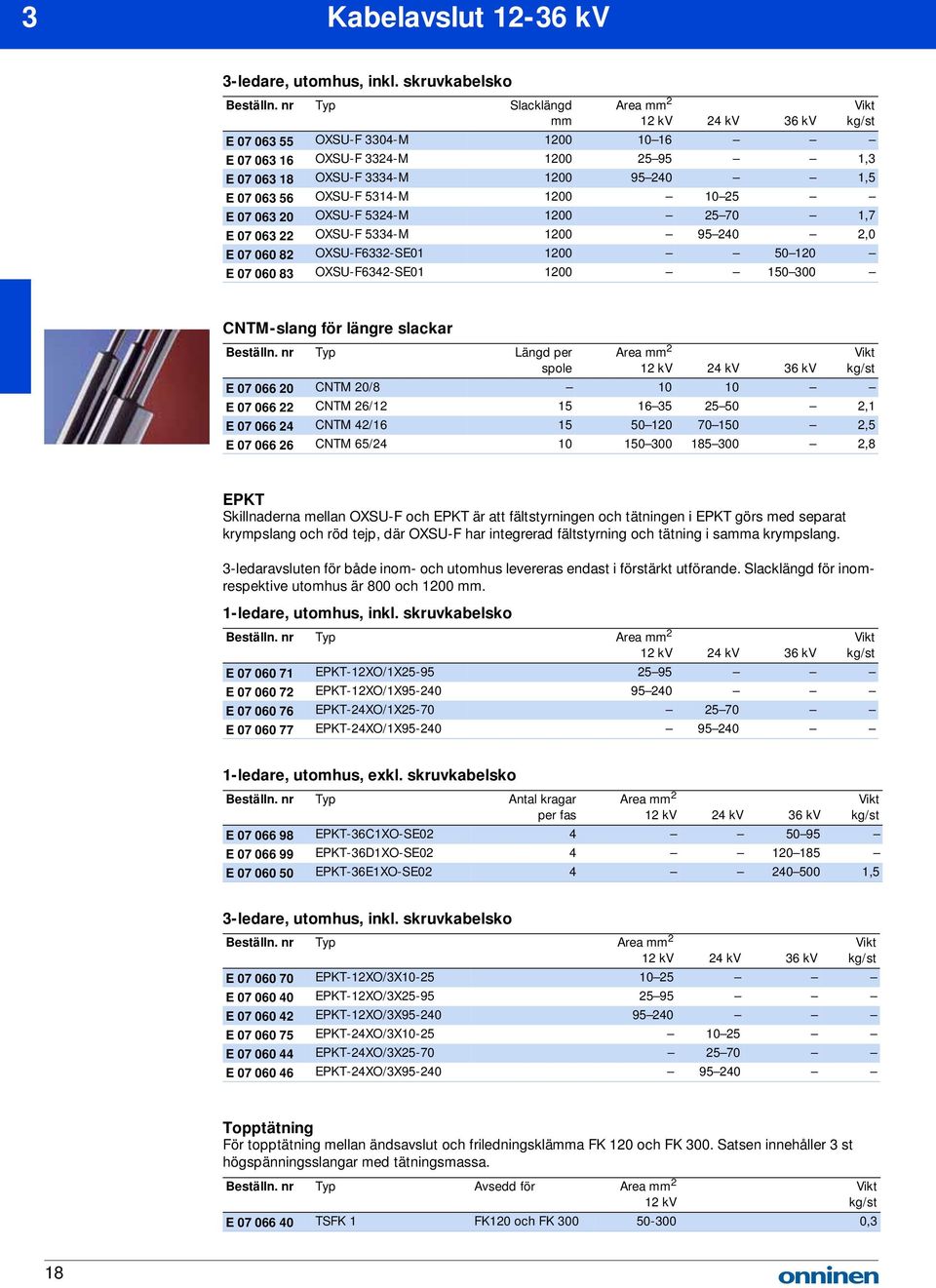

18 3 Kabelavslut kv 3-ledare, utomhus, inkl. skruvkabelsko Beställn. nr Typ Slacklängd Area 2 12 kv 24 kv 36 kv E OXSU-F 3304-M E OXSU-F 3324-M ,3 E OXSU-F 3334-M ,5 E OXSU-F 5314-M E OXSU-F 5324-M ,7 E OXSU-F 5334-M ,0 E OXSU-F6332-SE E OXSU-F6342-SE CNTM-slang för längre slackar Beställn. nr Typ Längd per spole Area 2 12 kv 24 kv 36 kv E CNTM 20/ E CNTM 26/ ,1 E CNTM 42/ ,5 E CNTM 65/ ,8 EPKT Skillnaderna mellan OXSU-F och EPKT är att fältstyrningen och tätningen i EPKT görs med separat krympslang och röd tejp, där OXSU-F har integrerad fältstyrning och tätning i saa krympslang. 3-ledaravsluten för både inom- och utomhus levereras endast i förstärkt utförande. Slacklängd för inomrespektive utomhus är 800 och ledare, utomhus, inkl. skruvkabelsko Beställn. nr Typ Area 2 12 kv 24 kv 36 kv E EPKT-12XO/1X E EPKT-12XO/1X E EPKT-24XO/1X E EPKT-24XO/1X ledare, utomhus, exkl. skruvkabelsko Beställn. nr Typ Antal kragar per fas Area 2 12 kv 24 kv 36 kv E EPKT-36C1XO-SE E EPKT-36D1XO-SE E EPKT-36E1XO-SE ,5 3-ledare, utomhus, inkl. skruvkabelsko Beställn. nr Typ Area 2 12 kv 24 kv 36 kv E EPKT-12XO/3X E EPKT-12XO/3X E EPKT-12XO/3X E EPKT-24XO/3X E EPKT-24XO/3X E EPKT-24XO/3X Topptätning För topptätning mellan ändsavslut och friledningskläa FK 120 och FK 300. Satsen innehåller 3 st högspänningsslangar med tätningsmassa. Beställn. nr Typ Avsedd för Area 2 12 kv E TSFK 1 FK120 och FK ,3 18

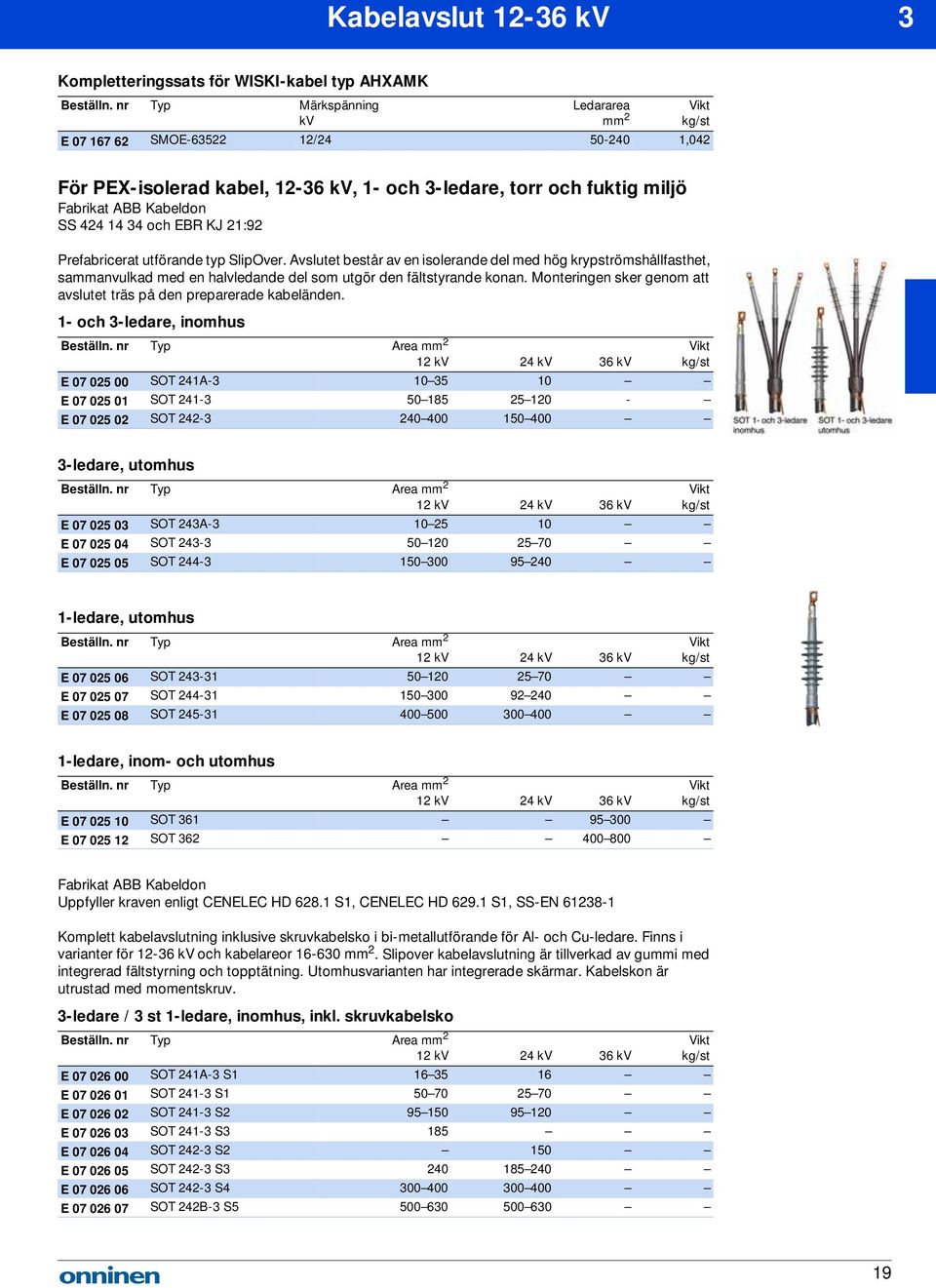

19 Kabelavslut kv 3 Kompletteringssats för WISKI-kabel typ AHXAMK Beställn. nr Typ Märkspänning kv Ledararea 2 E SMOE / ,042 För PEX-isolerad kabel, kv, 1- och 3-ledare, torr och fuktig miljö Fabrikat ABB Kabeldon SS och EBR KJ 21:92 Prefabricerat utförande typ SlipOver. Avslutet består av en isolerande del med hög krypströmshållfasthet, saanvulkad med en halvledande del som utgör den fältstyrande konan. Monteringen sker genom att avslutet träs på den preparerade kabeländen. 1- och 3-ledare, inomhus Beställn. nr Typ Area 2 12 kv 24 kv 36 kv E SOT 241A E SOT E SOT ledare, utomhus Beställn. nr Typ Area 2 12 kv 24 kv 36 kv E SOT 243A E SOT E SOT ledare, utomhus Beställn. nr Typ Area 2 12 kv 24 kv 36 kv E SOT E SOT E SOT ledare, inom- och utomhus Beställn. nr Typ Area 2 12 kv 24 kv 36 kv E SOT E SOT Fabrikat ABB Kabeldon Uppfyller kraven enligt CENELEC HD S1, CENELEC HD S1, SS-EN Komplett kabelavslutning inklusive skruvkabelsko i bi-metallutförande för Al- och Cu-ledare. Finns i varianter för kv och kabelareor Slipover kabelavslutning är tillverkad av gui med integrerad fältstyrning och topptätning. Utomhusvarianten har integrerade skärmar. Kabelskon är utrustad med momentskruv. 3-ledare / 3 st 1-ledare, inomhus, inkl. skruvkabelsko Beställn. nr Typ Area 2 12 kv 24 kv 36 kv E SOT 241A-3 S E SOT S E SOT S E SOT S3 185 E SOT S2 150 E SOT S E SOT S E SOT 242B-3 S

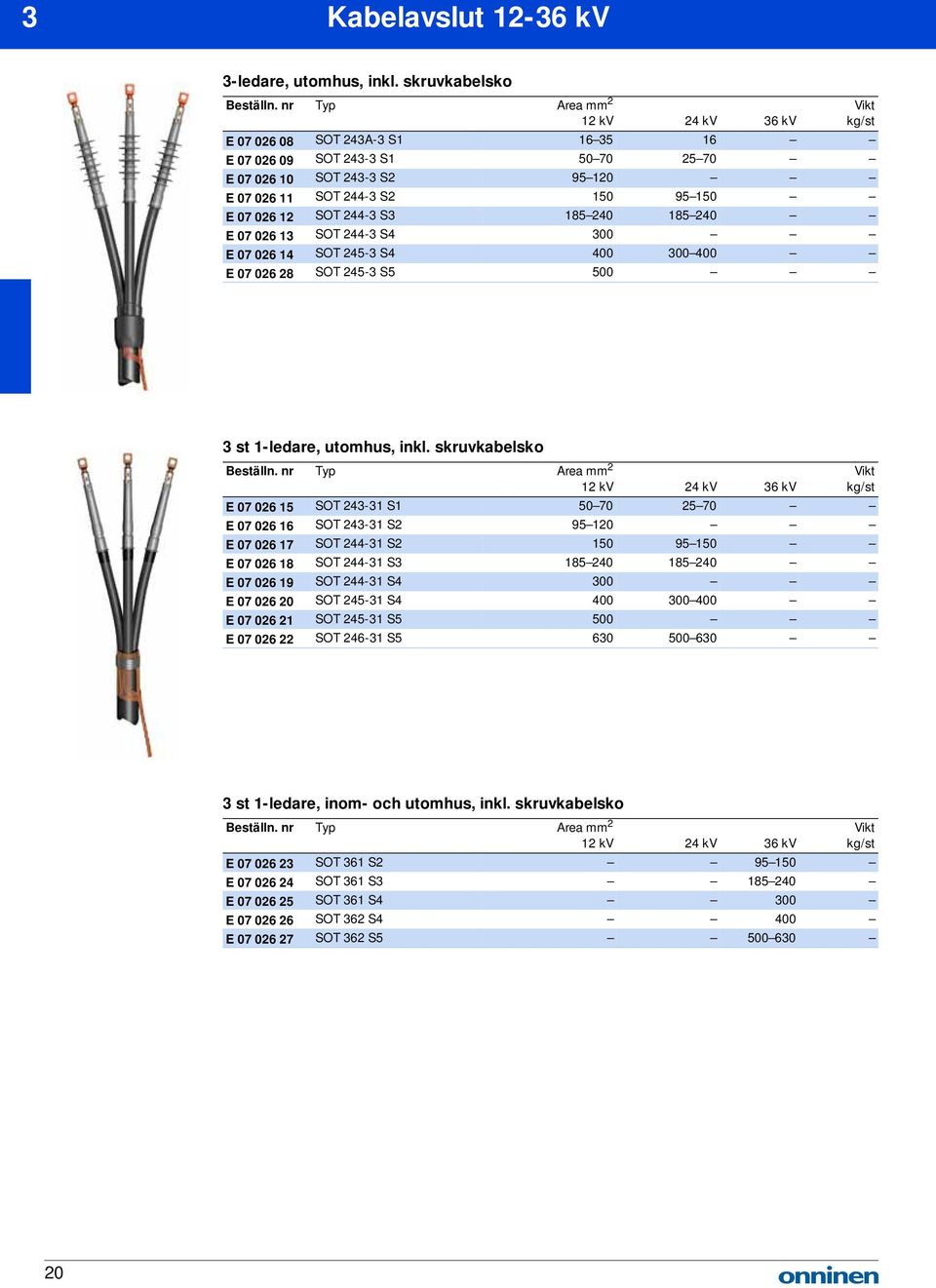

20 3 Kabelavslut kv 3-ledare, utomhus, inkl. skruvkabelsko Beställn. nr Typ Area 2 12 kv 24 kv 36 kv E SOT 243A-3 S E SOT S E SOT S E SOT S E SOT S E SOT S4 300 E SOT S E SOT S st 1-ledare, utomhus, inkl. skruvkabelsko Beställn. nr Typ Area 2 12 kv 24 kv 36 kv E SOT S E SOT S E SOT S E SOT S E SOT S4 300 E SOT S E SOT S5 500 E SOT S st 1-ledare, inom- och utomhus, inkl. skruvkabelsko Beställn. nr Typ Area 2 12 kv 24 kv 36 kv E SOT 361 S E SOT 361 S E SOT 361 S4 300 E SOT 362 S4 400 E SOT 362 S

21 Kabelavslut kv 3 För PEX isolerad 1- och 3-ledarkabel, kv Fabrikat Ensto Kabelavslut avsedd för alla PEX- och plastisolerade 1- och 3-ledare kablar med strippbart eller fastsittande yttre ledande skikt, 12, 24 och 36 kv, från 10 2 till ledararea, för 1-ledarkablar torr och fuktig inomhusmiljö samt för 3-ledarkablar torr inomhusmiljö. För 3-ledarkablar i fuktig inomhusmiljö rekoenderas avslut i förstärkt utförande. Levereras i kompletta satser för 3 faser. Anti tracking samt fältstyrande krympslangar, mastik, tätningsband samt montageanvisning. Inomhus, inkl. skruvkabelskor Beställn. nr Typ Area 2 12 kv 24 kv 36 kv E HIT1.1202L E HIT1.1203L E HIT1.2402L E HIT1.2403L E HIT1.3601L E HIT1.3602L E HIT1.3603L E HIT1.3604L Inomhus, exkl. skruvkabelskor Beställn. Nr Typ Area 2 12 kv 24 kv 36 kv E HIT E HIT E HIT E HIT För PEX isolerad 1-ledarkabel, kv Fabrikat Ensto Kabelavslut avsedd för alla PEX- och plastisolerade 1-ledarkablar med strippbart eller fastsittande yttre ledande skikt, 12, 24 och 36 kv, för utomhusmiljö. Vid montage i inomhusmiljöer där risk för kraftig nedsmutsning föreligger, bör kabelavslut för utomhusmiljö användas. Levereras i kompletta satser för 3 faser. Anti tracking samt fältstyrande krympslangar, mastik, tätningsband samt montageanvisning. Utomhus, inkl. skruvkabelskor Beställn. nr Typ Area 2 12 kv 24 kv 36 kv E HOT1.1202L E HOT1.1203L E HOT1.2402L E HOT1.2403L E HOT1.3601L E HOT1.3602L E HOT1.3603L E HOT1.3604L Utomhus, exkl. skruvkabelskor Beställn. Nr Typ Area 2 12 kv 24 kv 36 kv E HOT E HOT E HOT E HOT

22 3 Kabelavslut kv För PEX isolerad 3-ledarkabel, kv Fabrikat Ensto Kabelavslut i förstärkt utförande avsedd för alla PEX- och plastisolerade 3-ledarkablar med strippbart eller fastsittande yttre ledande skikt, 12 och 24 kv, för torr och fuktig inomhusmiljö. Vid montage i inomhusmiljöer där risk för kraftig nedsmutsning föreligger, bör kabelavslut för utomhusmiljö användas. Levereras i kompletta satser för 3 faser. Anti tracking samt fältstyrande krympslangar, grenformgods, mastik, tätningsband samt montageanvisning. Inomhus, inkl. skruvkabelskor Beställn. nr Typ Area 2 12 kv 24 kv E HIT3.1202L E HIT3.1203L E HIT3.2402L E HIT3.2403L För PEX isolerad 3-ledarkabel, kv Fabrikat Ensto Kabelavslut avsedd för alla PEX- och plastisolerade 3-ledarkablar med strippbart eller fastsittande yttre ledande skikt, 12 och 24 kv, för utomhusmiljö. Vid montage i inomhusmiljöer där risk för kraftig nedsmutsning föreligger, bör kabelavslut för utomhusmiljö användas. Levereras i kompletta satser för 3 faser. Anti tracking samt fältstyrande krympslangar, grenformgods, mastik, tätningsband samt montageanvisning. Utomhus, inkl. skruvkabelskor Beställn. nr Typ Area 2 12 kv 24 kv E HOT3.1202L E HOT3.1203L E HOT3.2402L E HOT3.2403L För PEX-isolerad kabel, kv, 1- och 3-ledare, torr och fuktig miljö Fabrikat Elastimold VDE 0278 Kallkrymputförande. Avslutet består av en silikonguihylsa som invändigt har belagts med mastic för tätning och fältstyrning. Vid leveransen är guihylsan uppspänd på en plasthylsa som vid montaget "dras ur" i två steg. Inomhus, 12 och 24 kv Beställn. nr Typ Area 2 E ITK

23 Isolerade anslutningar kv 3 Skyddade mot oavsiktlig beröring med integrerad fältstyrning Fabrikat Tyco Electronics Enligt IEC 540, VDE 0278 Vinklad och rak anslutning 250 A för kompaktställverk och transformatorer. Avsedd för rund PEX-isolerad 1- och 3-ledarkabel, 12 och 24 kv. För utom- och inomhus montage. Anslutning är konstruerad med uttag för kapacitiv spänningskontroll. Levereras i sats om 3 anslutningsdon och med presskabelskor för sexkants pressystem. Inklusive partskärmningssats. Rak, 250 A, 1- och 3-ledare Beställn. nr Typ Satsinnehåll st Area 2 12 kv 24 kv 36 kv E RSSS 5205-SE E RSSS 5219-SE E RSSS 5215-SE E RSSS 5229-SE Vinklad, B 250A, 3-ledare Beställn. nr Typ Max slacklängd Area 2 12 kv 24 kv 36 kv E RSES-5202-SE E RSES-5205-SE E RSES-5219-SE E RSES-5212-SE E RSES-5215-SE E RSES-5229-SE Vinklad anslutning 630 A för rund PEX-isolerad 1- och 3-ledarkabel, 12, 24 och 36 kv. För kompaktställverk och transformatorer. Levereras med skruvkabelskor. Vinklad, 630 A, 1-ledare Beställn. nr Typ Area 2 12 kv 24 kv 36 kv E RSTI-5851-SE ,1 E RSTI-5854-SE ,3 E RSTI-5855-SE ,0 E RSTI-6651-SE E RSTI-6653-SE E RSTI-6655-SE E RSTI-66LA2-M-SE E RSTI-66LA3-M-SE Vinklad, 630 A, 3-ledare med partskärmningssats Beställn. nr Typ Slacklängd Area 2 12 kv 24 kv 36 kv E RSTI-5851-SE ,0 E RSTI-5854-SE ,5 E RSTI-5855-SE ,0 E RSTI-6651-SE E RSTI-6653-SE Parallellkopplingssatser för 1-ledare Beställn. nr Typ Area 2 12 kv 24 kv 36 kv E RSTI-CC-5851-SE ,0 E RSTI-CC-5854-SE ,0 E RSTI-CC-5855-SE ,0 23

24 3 Isolerade anslutningar kv Parallellkopplingssatser för 3-ledare Beställn. nr Typ Slacklängd Area 2 12 kv 24 kv 36 kv E RSTI-CC-5851-SE E RSTI-CC-5854-SE Tillbehör Beställn. nr Typ Beskrivning E RSTI-68TRA Set med teststavar 1x460 och 2x310 E RSTI-56TP Avslutningsplugg E RSTI-68EA20 Jordningsadapter kuldiameter 20 E RSTI-68EA25 Jordningsadapter kuldiameter 25 E RSTI-66CP-M16 Kopplingsstycke för att parallellkoppla 2 st RSTI-58xx Skyddade mot oavsiktlig beröring med integrerad fältstyrning Fabrikat Ensto För inom- och utomhusinstallation av plastkablar i transformatorer, motorer och SF6-ställverk. Levereras i kompletta trefassatser, som innehåller alla nödvändiga delar. Partskärmningssats för 3-ledarkabel, samt jordningssats för wiskikabel måste beställas separat. Vinklad, 250 A Beställn. nr Typ Area 2 12 kv 24 kv E URZJ E URZJ E URZJ E URZJ E URZJ Rak, 250 A Beställn. nr Typ Area 2 12 kv 24 kv E URZTJ E URZTJ E URZTJ E URZTJ E URZTJ Vinklad, 630 A Beställn. nr Typ Area 2 12 kv 24 kv E USQJ E USQJ E USQJ E USQJ E USQJ E USQJ E USQJ E USQJ Partskärmningssatser Beställn. nr Typ Area 2 12 kv 24 kv E STE E STE

25 Isolerade anslutningar kv 3 Skyddade mot oavsiktlig beröring med integrerad fältstyrning Fabrikat Elastimold VDE 0278 OBS! Samtliga anslutningsdon levereras i förpackning om 3 st don för 1-ledarkabel. Vid användning av 3- ledarkabel kompletteras anslutningsdonen med en skärmsats enligt nedan. Levereras med Elpress kabelskor. Pfisterers och Simels kabelskor levereras på begäran. Finns även i utförande för 36 kv. Rak, 250 A Beställn. nr Typ Area 2 12 kv 24 kv E K152SR 50 E K152SR 95 E K152SR 50 E K152SR 95 Vinklad, 250 A Beställn. nr Typ Area 2 12 kv 24 kv E K158LR 50 E K158LR 95 E K158LR 50 E K158LR 95 T-anslutningsdon, 630 A Beställn. nr Typ Area 2 12 kv 24 kv E K400TB 50 E K400TB 95 E K400TB 150 E K400TB 240 E K400TB 50 E K400TB 95 E K400TB 150 E K400TB 240 Vinklad, 630 A Beställn. nr Typ Area 2 12 kv 24 kv E K400LB 50 E K400LB 95 E K400LB 150 E K400LB 240 E K400LB 50 E K400LB 95 E K400LB 150 E K400LB 240 Skärmsats för 3-ledarkabel Beställn. nr Typ Area 2 12 kv 24 kv E SATS A 50 E SATS B E SATS C E SATS D

26 3 Isolerade anslutningar kv Skyddade mot oavsiktlig beröring med integrerad fältstyrning Fabrikat ABB Kabeldon SS och SEN Skärmade anslutningar för 12 och 24 kv. Prefabricerad anslutning för rund eller sektorformad PEXisolerad 1- och 3-ledarkabel med Al- eller Cu-ledare för kv. Anslutningarna levereras i satser för trefasförband. Anslutningen passar standardgenomföringar enligt EN För PEX-isolerade kablar. Är skyddade mot oavsiktlig beröring. Levereras komplett med skruvkabelsko. Vinklad, 400 A Beställn. nr Typ Spänning kv Area 2 Satsinnehåll st E SOC / ,6 E SOC / ,0 Vinklad, 400 A med spänningsindikering Beställn. nr Typ Spänning kv Area 2 Satsinnehåll st E SOC TP 12/ ,6 E SOC TP 12/ ,0 Uppfyller krav enligt CENELEC, HD S2 Skärmade anslutningar för PEX-isolerade 1- eller 3-ledarkablar med Al- eller Cu-ledare för kv. CSE- A 12250, och CSS-A 12250, passar standardgenomföringar typ ytterkona enligt EN 50181, 200 serie, 250 A med plug-in 7,9 i diameter. CSE-A 12400, passar standardgenomföringar typ ytterkona enligt EN 50181, 400 serie, 630 A med M16 bult. CSE-A 12630, passar standardgenomföringar typ ytterkona enligt EN 50181, 400 serie, 630 A med M16 bult. Rak, 250 A med spänningsindikering Beställn. nr Typ PEX-diameter Area 2 12 kv 24 kv 36 kv E CSS-A ,2 E CSS-A ,2 E CSS-A ,2 E CSS-A , ,2 Vinklad, A med spänningsindikering Beställn. nr Typ PEX-diameter Märkdata A Area 2 12 kv 24 kv E CSE-A ,2 E CSE-A ,2 E CSE-A ,1 E CSE-A ,5-30, ,6 E CSE-A ,1 E CSE-A ,5-30, ,5 E CSE-A , ,7 E CSE-A ,2 E CSE-A , ,2 E CSE-A ,1 E CSE-A , ,6 E CSE-A ,1 E CSE-A , ,5 E CSE-A , ,7 26

27 Isolerade anslutningar kv 3 Uppfyller krav enligt: CENELEC, HD S2 Skärmade anslutningar för PEX-isolerade 1- eller 3-ledarkablar med Al- eller Cu-ledare för 36 kv. Passar standardgenomföringar typ ytterkona enligt EN 50181, 400 serie, 400 A med plug-in, 630 A med M16 bult. Tillverkade av gui i tre skikt: ledande innerskikt, isolerskikt och ledande ytterskikt som vulkas saan för bästa möjliga gränsyta mellan skikten. Vinklad, A Beställn. nr Typ PEX-diameter Märkström A Area 2 36 kv E CSE-A , ,1 E CSE-A , ,6 E CSE-A , ,1 E CSE-A , ,6 E CSE-A ,7 Tillbehör till ABB Kabeldon kabelanslutningar kv Isolerhuv Beställn. nr Typ Spänning kv Märktata A Passar E IH-A CSE-A E IH-A CSE-A E IH-A CSE-A E IH-A CSE-A E IH-A CSE-A kg Skärmad isolerplugg För montering i kabelanslutningen så att kabeln kan spänningssättas även med anslutningen frånkopplad ställverk eller transformator. Beställn. nr Typ Passar E IP 250 Kabelanslutningar CSE-A för 250 A och kv E IP 630 Kabelanslutningar CSE-A för 630 A och kv Mätadapter För ohm-mätning och andra mätningar upp till 5 kv DC, bl a för fasbestämning. Passar kabelanslutningar CSE-A för 250 A. Beställn. nr Typ Passar kg E MA 250 CSE-A för 250 A E MA-A 630 CSE-A för 630 A Parallellkopplingsstycke För CSE-A 250 parallellt med en förmonterad CSE-A 630 för kv. Beställn. nr Typ kg E PC 630/250 27

28 3 Isolerade anslutningar kv Jordningsdon För kortslutningssäker jordning. Monteras på frånkopplad kabelanslutning. Beställn. nr Typ Passar för kg E JP 250 CSE-A för 250 A E JPB 630 CSE-A för 630 A Verktyg till jordningsdon, JPB 630 Beställn. nr Typ kg E JPA V Partskärmningssats Fabrikat ABB Kabeldon Uppfyller krav enligt EBR KJ 25:99 För 3-ledarkabel med genemsam koppartrådskärm eller Ericsson kabel med Al-trådskärm. Kabelns skärm fördelas ut på varje fas. Används för att förhindra överslag mellan faserna i exemplevis ställverksfack. Används tillsaans med skärmad anslutning eller isolerad avslutning. Då skärmad anslutning installeras ansluts varje partskärm till det yttre ledande skiktet. PSSK: En kopparstrumpa med skärmarea 25 2 monteras på varje fas och ansluts till kabelns skärmtrådar. Därefter monteras grentätning och slangar i varmkrymputförande. Standardlängd ca 1200 exlusive aktuellt tillbehör. Kan förlängas vid behov. PSST: En kopparstrumpa med skärmarea 25 2 monteras på varje fast och ansluts till kabelns skärmtrådar. Grentätning monteras och därefter används tejp som skydd över varje ledare. Standardlängd ca 800 plus aktuellt tillbehör. Kan förlängas vid behov. Beställn. nr Typ Specifikation Längd Provningsgenomföring Kopplingsstycke mellan två anslutningar, vinklade CSE-A 250 A eller raka CSS-A 250 A Parallellkopplingsstycke Area 2 E PSSK 1 E PSSK 1 E E PSSK 1 L E PSSK 2 E PSSK 2 E E PSSK 2 L E PSST 150 Tejp 800 <150 1,0 E PSST 300 Tejp ,0 Beställn. nr Typ Passar kg E CSE-A för kv E CSE-A för 36 kv Beställn. nr Typ kg E CU 250 Beställn. nr Typ Passar kg E PC CSE-A för kv E PC L CSE-A för 36 kv kg 28
