1 1/8 Montageanvisning PEM1042SWE RAKT BERÖRINGSSÄKERT ANSLUTNINGSDON 250 A SVENSKA

2 2/8 GENERAL : - Kontrollera att materialet i satsen stämmer överens med innehållsförteckningen. - Kontrollera att anslutningsdonet passar till den kabel som avslutet ska monteras på. - Användaren ansvarar själv för att den rekommenderade installationsmetoden är lämplig för användarens behov. Vid tveksamheter kontakta ENSTO. - Läs nogrant igenom hela istallationsanvisningen innan kabelprepareringen påbörjas. OBS! LEGAL NOTICE - Denna produkt får endast installeras av person med erforderlig kunskap och utbildning avseende installationsarbete och säkerhets- och installationsfrågor avseende elektrisk utrustning. Om tillämplig lagstiftning eller gällande föreskrifter innehåller bestämmelser eller rekommendationer beträffande sådan kunskap och utbildning Eller behörighetskrav - med avseende på installation av elektrisk utrustning skall vad som härvid föreskrivs tilllämpas med avseende på den som utför installationen. Vid tveksamhet om vad som gäller kontrollera med fackkunskap. - Ensto friskriver sig från allt ansvar avseende krav i anledning av felaktig användning eller felaktig installation av produkten eller underlåtenhet att iaktta lokala säkerhetsföreskrifter eller andra tillämpliga bestämmelser eller rekommendationer. - VARNING: Underlåtenhet att följa instruktionerna avseende installation kan resultera i skada på produkten och även allvarlig skada på person eller dödsfall. RAKT BERÖRINGSSÄKERT ANSLUTNINGSDON 250 A Typ 12/20 (24) kv EAN PEX-diameter mm mm² mm² mm² mm² mm² Typ 6/10 (12) kv EAN PEX-diameter mm.5 50 mm² mm² mm² mm²

3 3/8 SATSINNEHÅL 1. Rakt anslutningsdon 3 st 9. Smärgelduk (240) 1 st 2. Fästplåtar 3 st 10. Skalsnöre 1 st 3. Kabelskor för DIN-Press med 3 st 11. Kabelskor för jordning 3 st anslutningspinnar 4. Tätningsmastik 1 st 12. Förtend kopparledning 3 st 5. Siliconefett 3 st 13. Jordledare 3 st 6. Huv för testpunkt 3 st 14. Gummitätning 3 st 7. Skyddshandskar 1 st 15. Kabelskor 2.5 mm² 3 st 8. Rengörningsservetter 6 st INSTALLATION Rengör och avfetta kabelmanteln ca. 1 meter från änden. 2. Placera kabeln i rätt position och gör en markering på yttermanteln 170 mm under hålcentrum på isolatorgenomföringen. Kapa kabeln 330 mm ovanför markeringen och avlägsna manteln på denna sträcka. 3. Vik tillbaka skärmtrådarna tätt mot manteln. Undvik att korsa skärmtrådarna.

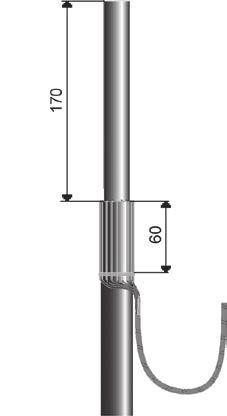

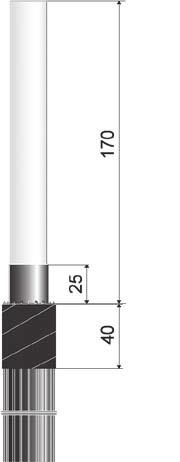

4 4/8 4. Fixera skärmtrådarna med najtråd av koppar 60 mm från kabelmanteln. 5. Klipp av ledaren 170 mm från mantelkanten. 6. Avlägsna det ledande skiktet till 25 mm ovanför mantelkanten. Isoleringen skall vara fri från rester av det ledande skicktet. Isoleringen får inte skadas. Eventuella ojämnheter slipas bort med ett finkorningt sandpapper. Linda ett lager svart tätningsmassa med 50 % sträckning och svag överlapp 40 mm från mantelkanten. 7. Avisolera ledaren 52 mm enligt bild.(använd lämpligt verktyg eller snöre). Trä på gummitätningen på ledaren över manteln och tätningsmastiken. Placera kabelskon så att hålet i kabelskon och isolatorgenomföringen ligger i linje.kontaktpressa kabelskon med sexkantsbackar enligt DIN standard.

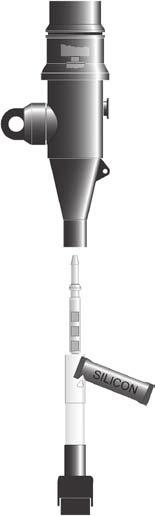

5 5/8 8. Applicera lite kontaktfett (Ensto SR1) i kabelskon. Avlägsna eventuella skarpa kanter på kabelskon. 9. Rengör och avfetta isoleringen och kabelskon. 10. Smörj rikligt med monteringsfett på ledarisoleringen och på insidan av anslutningskroppen. 11. Tryck på anslutningskroppen på kabeln tills kabelskon med pinnen är på rätt plats. SILICON 12. Rengör insidan på anslutningsdonet och applicera därefter ett tunt lager siliconefett. 13. Tryck dit anslutningskroppen på genomföringen. 14. Montera fästjärnen. Dra åt montageskruvarna så att anslutningsdonet sitter fast.

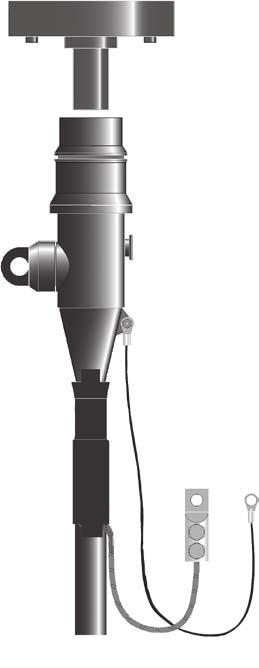

6 6/8 15. Rulla upp gummitätningen över anslutningsdonet. 16. Anslut den förtenda kopparledaren på jordningspunkten på anslutningskroppen. 17. Samla ihop skärmtrådarna till en jordledare. Montera bifogad kabelsko med brytskalle på på jordledaren. 18. Anslut jord jordledarna till den gemensamma jordskenan. Anslutningen är nu färdig att ta i drift!
