INSTALLATIONSANVISNING MO047B

Transkript

1 INSTALLATIONSANVISNING MO047B KB1996

2 KB1996 Produktbeskrivning Fiberoptisk korskopplingsbox av typ KB1996 är anpassad för att användas i 19" system. KB1996 kan monteras i stativ/skåp med ett djup av min 400 mm. Boxen är i standardutförande avsedd för 96 fibrer med en integrerad panelplatta för SC-duplex. Panelplattan är integrerad med en monteringsplåt som är både utdragbar och har möjligheten att öppnas som en lucka till vänster eller höger beroende av installationsplatsens specifika förutsättningar. Hur man vill ha öppningen bestäms på installationsplatsen med små enkla mekaniska justeringar. Locket är enkelt att ta av vilket bäddar för en snabb och enkel hantering av fibrer och kontakter. Boxen är förberedd för att kunna anslutas med mikrodukter (5 mm) vid installation med mikrokablar. KB1996 kan kompletteras med skarvkassett för att möjliggöra skarvning i fält. Beröringsskyddet, som är ett tillval, är fällbart och har på insidan en plastficka för eventuell märkning. Kabelgenomföringen är avsedd för kablar med en dimension mellan 2-20 mm. KB1996 med tubkabel och fibersvansar. KB1996 med bandfiberkabel och fan-outer. Skarvkassett Som tillbehör finns: Beröringsskydd till KB1996 Skarvkassett till KB1996 Anslutning mikrodukter KB1996 Beröringsskydd Mikroduktanslutning MO047B,

3 Dimension Bredd: 440 mm Djup: 284 mm Höjd: 66 mm Vikt: 4,3 kg Innehåll Produktbeskrivning... 2 Dimension... 3 Innehåll... 3 Ombyggnad av KB KB1996 som kan dras rakt ut KB1996 som kan svängs ut åt vänster KB1996 som kan svängs ut åt höger Installation i KB Boxens olika delar Förberedelser innan installation Skarvning av tubkabel mot fibersvansar Skarvning av mikrokabel mot fibersvansar Skarvning av mikrokabel från mikrodukter mot fibersvansar Skarvning av bandfiberkabel mot 8-fibers fan-outer Skarvning av bandfiberkabel mot 4-fibers fan-outer Rengöring av adaptrar och kontakter med utsvängbar KB Rengöring av box som kan svängs ut åt vänster Rengöring av box som kan svängs ut åt höger Beställningsinformation MO047B,

4 Ombyggnad av KB1996 Innan KB1996 monteras in i 19 - racket måste installatören bestämma hur boxen skall konfigureras. Här finns det tre möjliga alternativ för boxen: 1. KB1996 dras rakt ut. 2. KB1996 svängs ut åt vänster. 3. KB1996 svängs ut åt höger. För att underlätta kommande beskrivningar av ombyggnaden av KB1996 numreras skruvarna på sidan av boxen. Likadant på höger och vänster sida räknas framifrån skruv 1, 2, 3, 4. KB1996 som kan dras rakt ut För att bygga om boxen till en utdrags-box skruva bort skruv 4 på höger och vänster sida. Skruva bort skruv 4 på höger sida. Skruva bort skruv 4 på vänster sida. MO047B,

5 Lossa skruvarna för glappreducering/transportlås i vänster och höger hörn. Lossa skruven för glappreducering i vänster hörn. Lossa skruven för glappreducering i höger hörn. KB1996 kan nu monteras i racket. För att öppna boxen, tryck de båda vingarna inåt och dra boxen utåt samtidigt som du håller vingarna intryckta. Tryck vingarna inåt och dra ut boxen. MO047B,

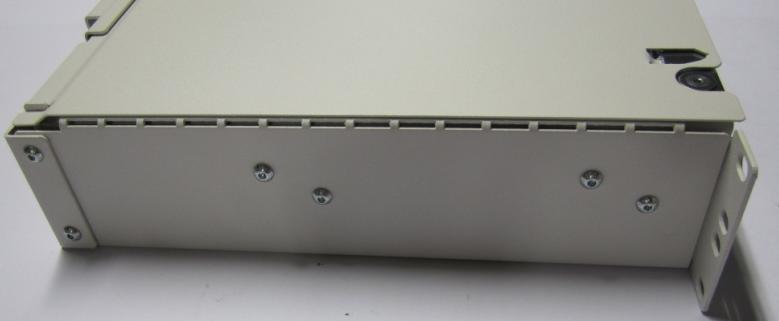

6 Utdragen box. KB1996 som kan svängs ut åt vänster. För att bygga om boxen till en utsvängbar box åt vänster skruva bort skruv 2 och 4 på höger sida. Skruva bort skruv 2 på höger sida. Skruva bort skruv 4 på höger sida. MO047B,

7 Lossa skruvarna för glappreducering/transportlås i höger hörn. Lossa skruven för glappreducering i höger hörn. Skruva bort den högra axeln. Skruva bort den högra axeln. Dra ur den högra linjärskenan ur boxen. Dra ur den högra linjärskenan. MO047B,

8 Dra åt den vänstra skruven för glappreducering. Dra åt den vänstra skruven för glappreducering. KB1996 kan nu monteras i racket. För att öppna boxen, tryck den högra vingen inåt och sväng ut boxen. Tryck den högra vingen inåt och sväng ut boxen. Box utsvängd åt vänster. MO047B,

9 KB1996 som kan svängs ut åt höger. För att bygga om boxen till en utsvängbar box åt höger skruva bort skruv 2 och 4 på vänster sida. Skruva bort skruv 2 på vänster sida. Skruva bort skruv 4 på vänster sida. Lossa skruvarna för glappreducering/transportlås i vänster hörn. Lossa skruven för glappreducering i vänster hörn. MO047B,

10 Skruva bort den vänstra axeln. Skruva bort den vänstra axeln. Dra ur den vänstra linjärskenan ur boxen. Dra ur den vänstra linjärskenan. Dra åt den högra skruven för glappreducering. Dra åt den vänstra skruven för glappreducering. MO047B,

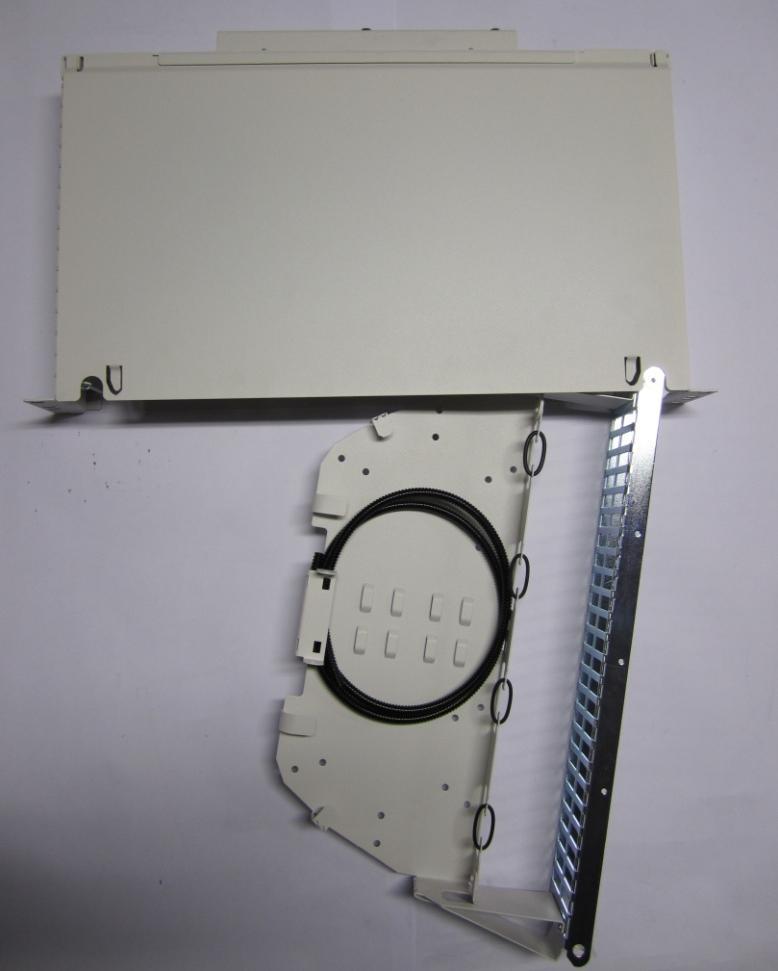

11 KB1996 kan nu monteras i racket. För att öppna boxen, tryck den vänstra vingen inåt och sväng ut boxen. Tryck den vänstra vingen inåt och sväng ut boxen. Box utsvängd åt höger. MO047B,

12 Installation i KB1996 Boxens olika delar Ytterlåda Skarvkassett Innerlåda MO047B,

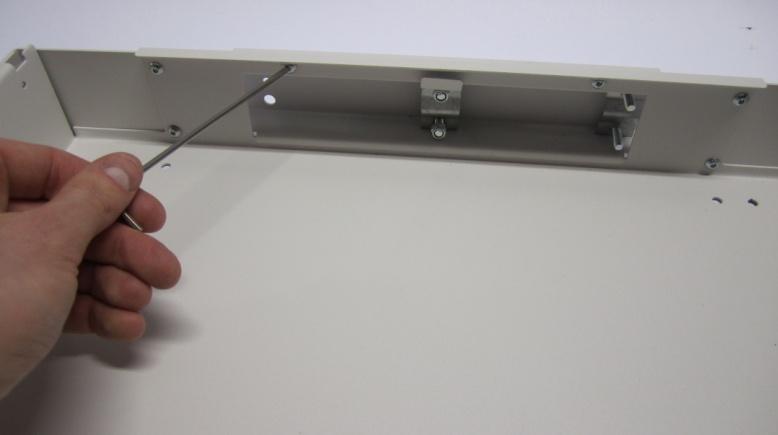

13 Förberedelser innan installation Montera skarvkassetten med de två bipackade skruvarna och muttrarna. Montera skarvkassetten Montera sedan mellanstyckena, se till att alla monteras på samma håll. Montera mellanstyckena. Skruva bort kabelinfästningen i boxens bakkant för att montera kabeln. Lossa kabelinfästningen. MO047B,

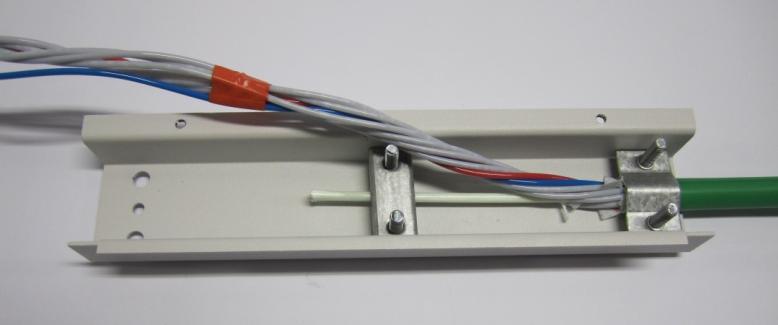

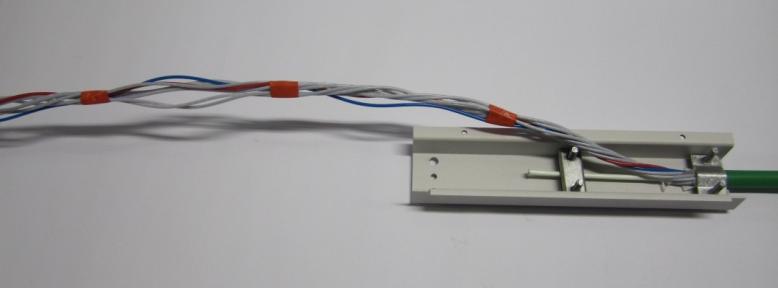

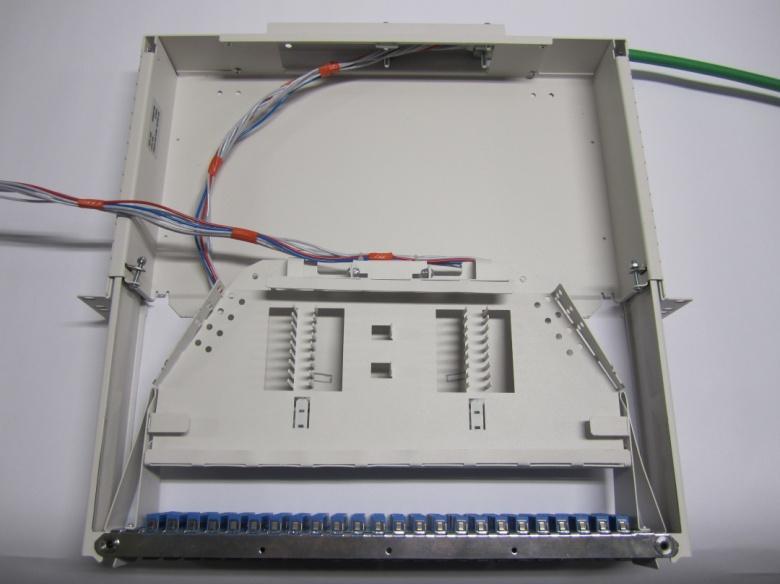

14 Skarvning av tubkabel mot fibersvansar Detta exempel kommer visa installation av en kabel som kommer in från höger i boxen. Gör en markering på manteln 2,5 m från änden. Ringskär vid markeringen. För att frilägga rivtråden (gäller Nexans-kabel) ringskärs manteln cm från änden, varvid manteln dras av från kärnan (på grund av rivtrådens omedelbara placering under manteln ska ringskärningen ske med försiktighet). Slitsa upp och avlägsna manteln. Tag bort eventuella fuktabsorberande band och garn och klipp dessa vid mantelkanten. Används vaselinfylld kabel rengörs tuberna med isopropanol. Den rätta tubordningen uppmärkes med exempelvis tuschpenna. Spårelementet/centrumelementet klipps 10 cm från mantelkanten. Montera kabeln i kabelinfästningen. Sätt tejp för att hålla ihop tuberna varje 10 cm upp till ungefär 1,1 m (tills du kommer upp till skarvkassetten). Fäst tubkabeln. Tejpa ihop tuberna. Gör en markering på tuberna 0,95 m från mantelkanten. Dra igenom tuberna genom hålet på boxen och montera kabelinfästningen med de två skruvarna. Lägg tuberna i ett sling under innerlådan. MO047B,

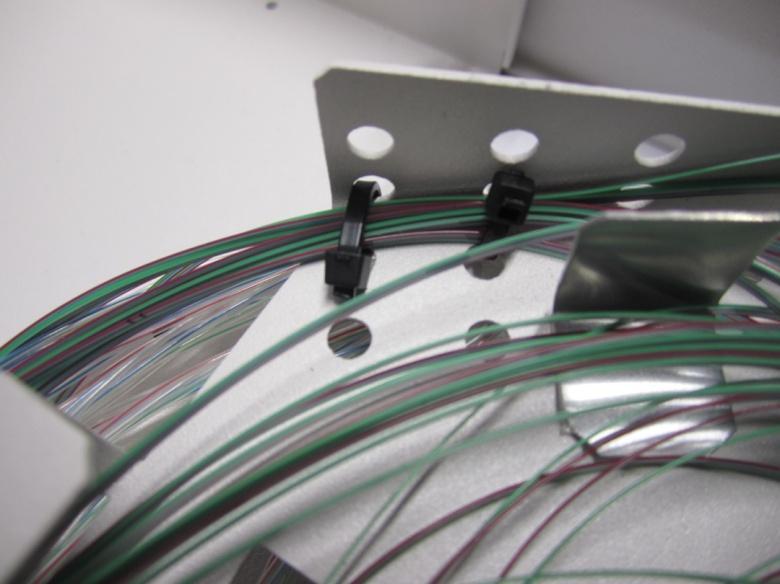

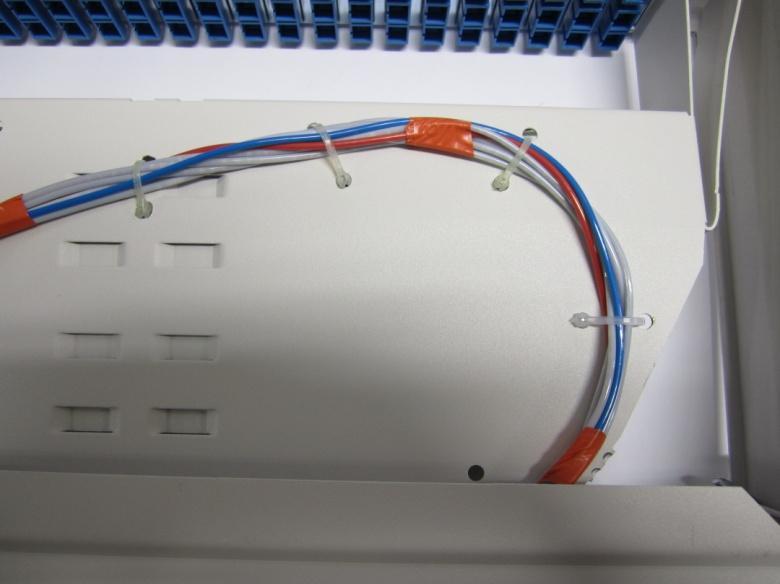

15 Lägg tuberna i en slinga under innerlådan. Fäst tuberna i bakkant på innerlådan samt på undersidan av innerlådan med buntband. Fäst tuberna i bakkant på innerlådan. 0,95 m markeringen ska sitta mitt på infästningen i bakkant på innerlådan. Fäst tuberna på undersidan av innerlådan. Bild från undersidan av innerlådan. MO047B,

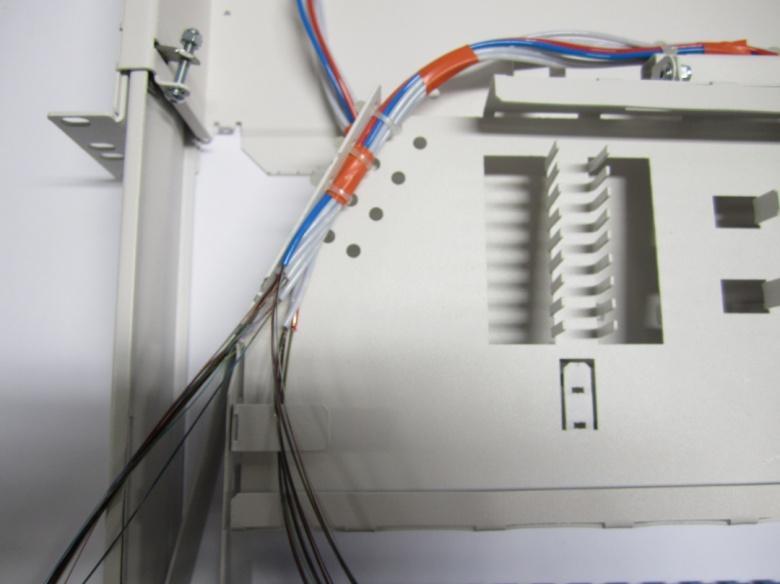

16 Skala upp tuberna och rengör fiberna i varje tub med isopropanol innan de fäst i kassettens ingång. Fäst tuberna i kassetten. För att göra installationen enklare delar vi upp kassetten i två halvor. Den vänstra halvan är avsedd för att skarva kontakt 1-48 och den högra halvan är avsedd för att skarva kontakt De fibrer som ska skarvas i kassetten ska vara 1 m långa från ingången på kassetten (se markering i bilden till höger). De fibersvansar som ska användas ska vara 1 m långa. Fibern från kabeln placeras enligt rött på bilden. Efter att första fibersvansen är svetsad läggs fibern (från kabeln) som ett S i kassetten, se röd markering. Fibersvansen läggs ett varv i kassetten och träs sedan ner den mellan kassetten och innerlådan, se bilder. Första skarven. MO047B,

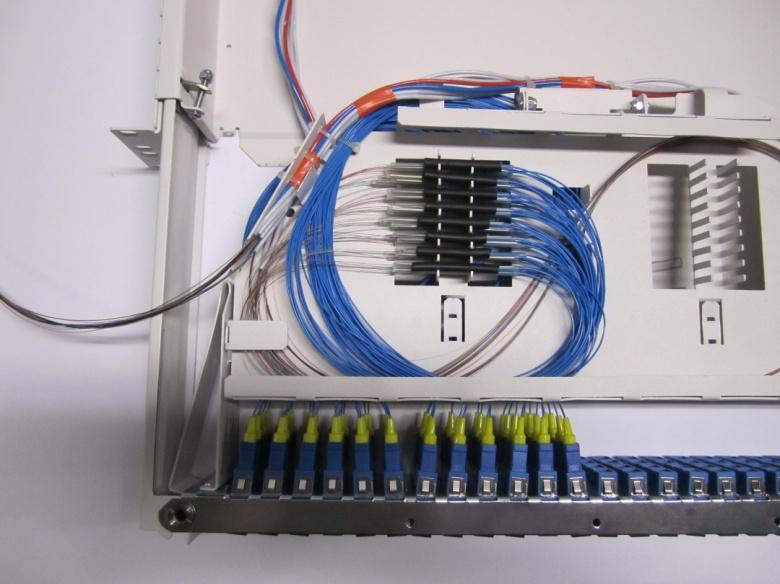

17 Trä ner fibersvansen under skarvkassetten. Lägg fibersvansen i ett sling i innerlådan (under kassetten) och stoppa i kontakten. Stoppa kontakten i adaptern. Fortsätt och installera de resterande 47 fibersvansarna på den vänstra sidan i kassetten på samma sätt som den första. MO047B,

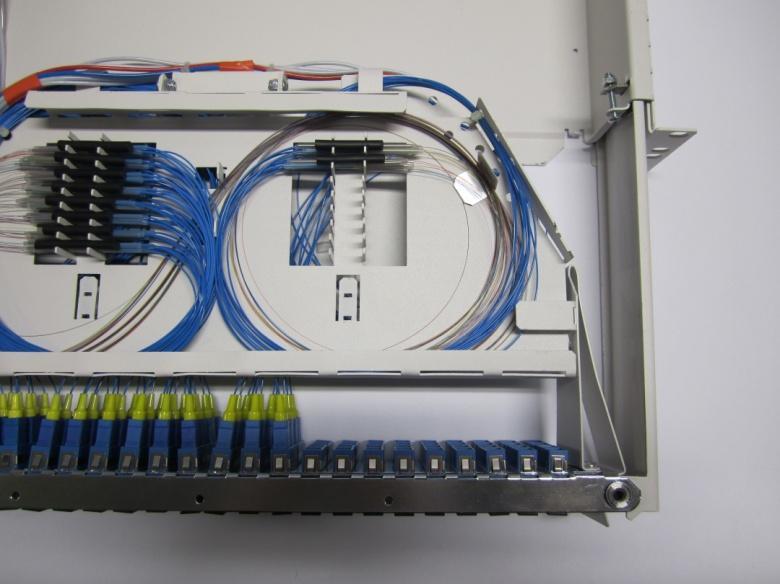

18 Fortsätt lägga fibersvansarna på samma sätt i innerlådan som du lagt den första. Färdiginstallerad vänstersida av kassetten. Vänstersidan (fiber 1-48) klar. MO047B,

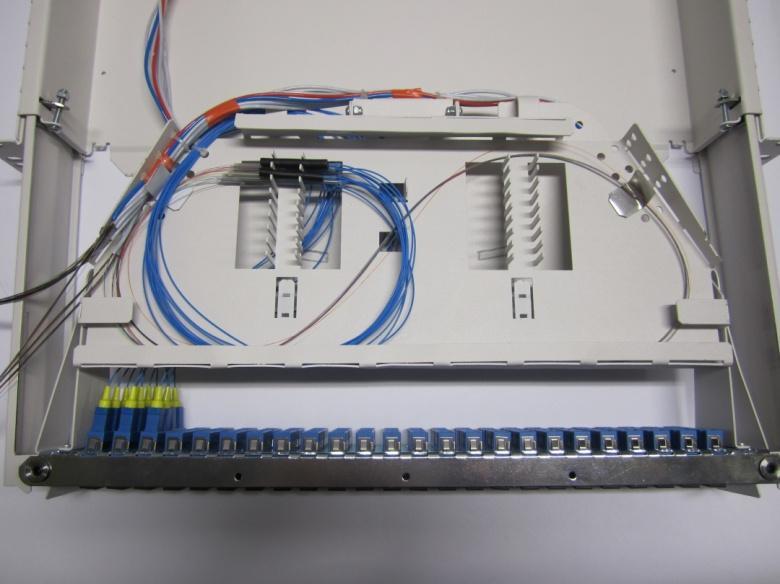

19 Forsätt med fiber 49 på den högra halvan. Lägg fibern i kassetten (från kabeln) enligt röd markering, se bild. Fibersvansen läggs ett varv i kassetten och förs sedan ner till innerlådan. Fibern från kabeln placeras enligt rött på bilden. Lägg ner fibersvansen i innerlådan under skarvkassetten. Lägg fibersvansen i ett sling i innerlådan och stoppa i kontakten. Stoppa i kontakten. MO047B,

20 Fortsätt och installera de resterande 47 fibersansarna på den högra sidan i kassetten på samma sätt som den första. Fortsätt lägga fibersvansarna på samma sätt i innerlådan som du lagt den första. Färdiginstallerad box. Färdiginstallerad box. MO047B,

21 Kontrollera att tuberna inte trycker på kontakterna. Kontrollera tuberna. MO047B,

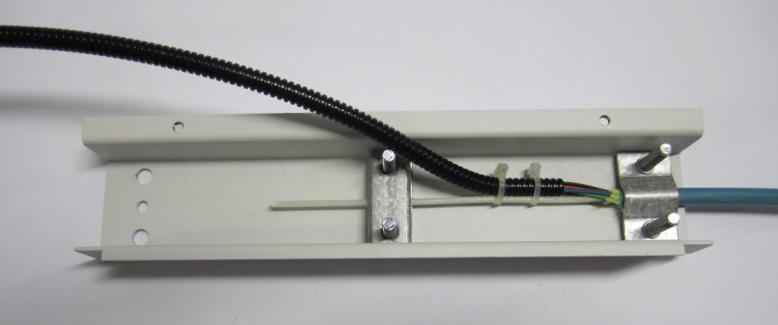

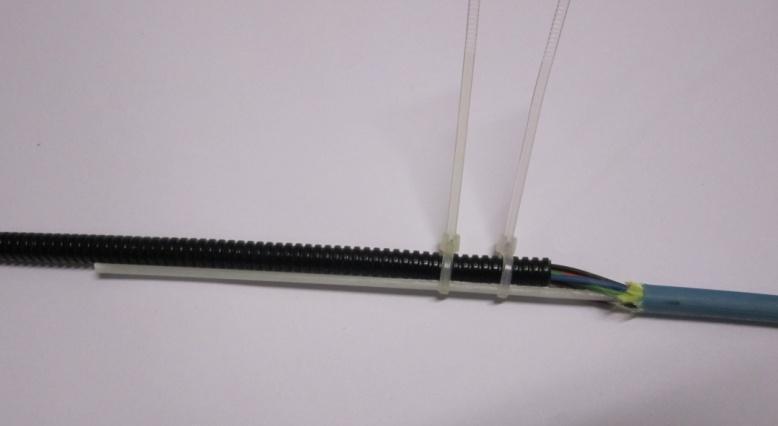

22 Skarvning av mikrokabel mot fibersvansar Detta exempel kommer visa installation av en kabel som kommer in från höger i boxen. Gör en markering på manteln 2,5 m från änden. Ringskär vid markeringen. Skär av ca 10 cm av mantel vid änden av kabeln för att komma åt kevlaret. Kevlaren ligger fördelat i kardeler. Kardelerna ligger med lång stigning direkt under manteln. Ta en av kardelerna och använd den för att slitsa upp mantel ända fram till markeringen. Klipp av kevlaret vid mantelkanten. Centrumelementet klipps 10 cm från mantelkanten. Klipp det korrugerade röret som medföljer boxen 1,15 m långt. Trä i tuberna i röret och trä fram det så nära mantelkanten som går. Fäst två buntband runt röret och centrumelementet och montera kabeln i kabelinfästningen. Fäst röret med buntband runt centrumelementet. Gör en markering på röret 0,95 m från mantelkanten. Fäst kabel i kabelinfästningen. Trä den preparerade kabeln genom hålet på boxen och montera kabelinfästningen med de två skruvarna. Fäst kabeln i kabelinfästningen. MO047B,

23 Lägg röret i en slinga under innerlådan. Fäst röret i bakkant på innerlådan samt på undersidan av innerlådan med buntband. Fäst röret i bakkant på innerlådan. 0,95 m markeringen ska sitta mitt på infästningen i bakkant på innerlådan. Dra upp och fäst röret i kassetten. Skala upp tuberna och rengör fiberna i varje tub med isopropanol Installera fibersvansarna på samma sätt som med en tubkabel (sidan 15). Fäst röret på undersidan av innerlådan. MO047B,

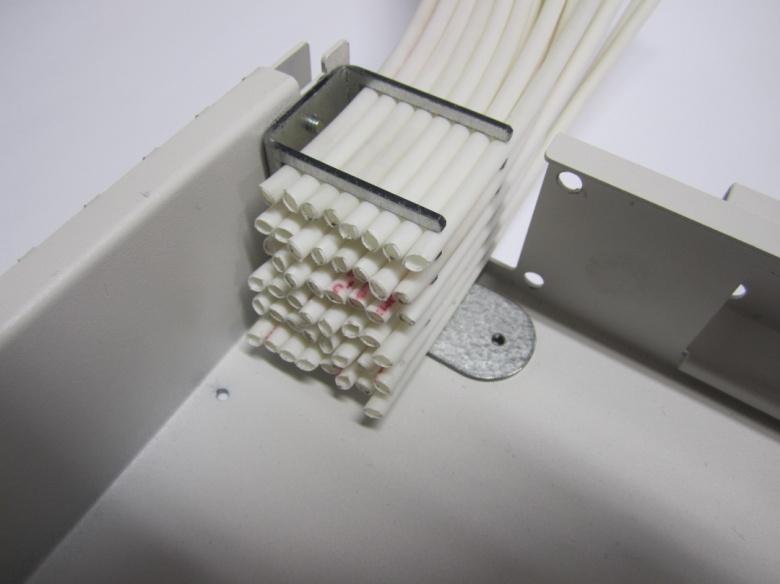

24 Skarvning av mikrokabel från mikrodukter mot fibersvansar När mikroduktanslutningen monteras på vänster sida i boxen är det endast möjligt att dra ut eller svänga ut boxen åt höger. När mikroduktanslutningen monteras på höger sida i boxen är det endast möjligt att dra ut eller svänga ut boxen åt vänster. Det maximala antalet mikrodukter som kan anslutas är 48 stycken. Montera anslutningen för mikrodukter. Montera anslutningen för mikrodukter och montera mikrodukterna. Montera mikrodukterna så att de sticker in så lite som möjligt i boxen. Fäst mikrorören. Blås in mikrokabeln i den första dukten och gör en markering på kabeln, 1,0 m från duktkanten. Mät upp mikrokabeln. MO047B,

25 Lägg mikrokabeln i en slinga under innerlådan. Lägg mikrokabeln i en slinga under innerlådan. Den röda linjen visar mikrokabelns väg upp till kassetten. Den del som ser ut att ligga i kassetten ligger under innerlådan. Mikrokabelns väg till kassetten. MO047B,

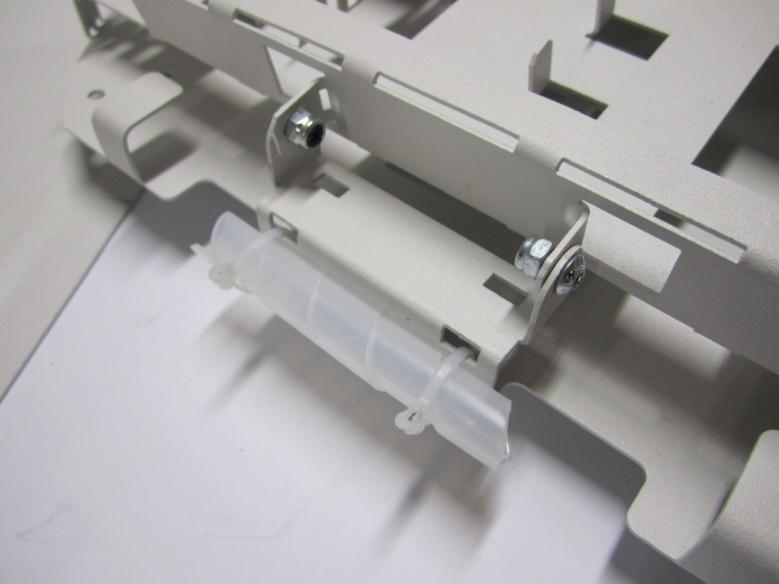

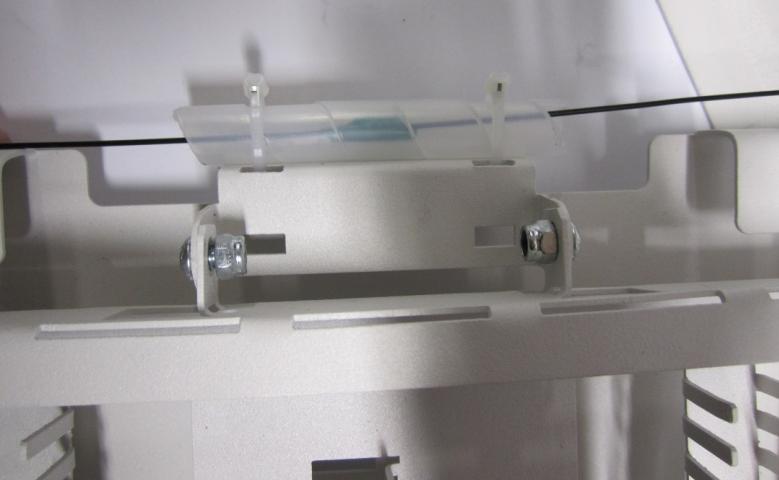

26 Fäst en bit, ca 8 cm av den medföljande spiralslangen i bakstycket av innerlådan med två buntband. Fäst spiralslangen. Trä igenom mikrokabeln genom spiralslangen, markeringen på kabeln skall ligga mitt i spiralslangen. Trä igenom mikrokabeln. Blås i de resterande mikrokablarna i mikrodukterna och installera dem på samma sätt som den första. Fortsätt installationen. MO047B,

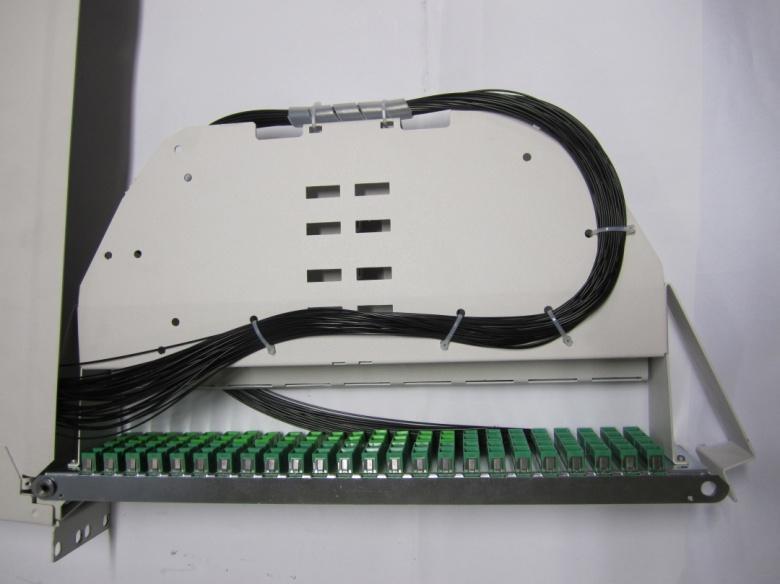

27 Fäst mikrokablarna på samma sätt som tuberna i bakkant på innerlådan, samt vid ingången i kassetten. Trä alla mikrokablar genom spiralslangen. Fäst mikrokablarna på undersidan av innerlådan. Infästning med buntband av mikrokablarna. Innerlådan underifrån. MO047B,

28 Klipp till några bitar av spiralslangen och dra dem runt mikrokablarna för att hålla dem samman. Dra spiralslang runt alla mikrokablar. Var försiktig vid stängning av boxen så att inga mikrokablar kommer i kläm. Iaktta försiktighet vid stängning av boxen. Skarva mikrokablarna i skarvkassetten, samma längder gäller som vid skarvning av tubkabel (sidan 15). Skarva mikrokablarna mot fibersvansar. MO047B,

29 Skarvning av bandfiberkabel mot 8- fibers fan-outer Detta exempel kommer visa installation av en kabel som kommer in från höger i boxen. Gör en markering på manteln 2,5 m från änden. Ringskär vid markeringen. För att frilägga rivtråden (gäller Nexans-kabel) ringskärs manteln cm från änden, varvid manteln dras av från kärnan (på grund av rivtrådens omedelbara placering under manteln ska ringskärningen ske med försiktighet). Slitsa upp och avlägsna manteln. Tag bort eventuella fuktabsorberande band och garn och klipp dessa vid mantelkanten. Används vaselinfylld kabel rengörs fiberbanden med isopropanol. Den rätta bandordningen uppmärkes med exempelvis tuschpenna. Spårelementet/centrumelementet klipps 10 cm från mantelkanten. Klipp det korrugerade röret som medföljer boxen 1,15 m långt. Trä i fiberbanden i röret och trä fram det så nära mantelkanten som går. Fäst två buntband runt röret och centrumelementet och montera kabeln i kabelinfästningen. Fäst kabeln i kabelinfästningen. Gör en markering på röret 0,95 m från mantelkanten. Fäst kabel i kabelinfästningen. Trä den preparerade kabeln genom hålet på boxen och montera kabelinfästningen med de två skruvarna. MO047B,

30 Lägg röret i en slinga under innerlådan. Fäst röret i bakkant på innerlådan samt på undersidan av innerlådan med buntband. Dra upp och fäst röret i kassetten. Fäst röret i bakkant på innerlådan. 0,95 m markeringen ska sitta mitt på infästningen i bakkant på innerlådan. Fibrerna från kabeln skall vara 1,15 m mätt från ingången på kassetten. De 8-fibers fan-outer som ska användas för den vänstra sidan (fiber 1-48) ska ha 0,75 m långt fiberband. De 8- fibers fan-outer som ska användas för den högra sidan (fiber 49-96) ska ha 0,60 m långt fiberband. Fäst röret på undersidan av innerlådan. Vid svetsning av 8-fibers fanouter används endast den högra sidan av skarvkassetten (gäller om kabeln kommer in från höger i boxen annars tvärtom). Svetsa första fan-outen på band 1. Lägg bandet från fan-outen ett varv i kassetten och för sedan ner den till innerlådan. Första skarven. MO047B,

31 För ner kontakterna till innerlådan. Den vänstra halvan av innerlådan är avsedd för kontakt 1-48 och den högra halvan är avsedd för att kontakt Dubbelhäftande tejp kan med fördel användas för att hålla fanouthylsor på plats i innerlådan under installation av resterande fan-outer. Fäst fan-outhylsan med dubbelhäftande tejp. MO047B,

32 Lägg fan-outen i ett sling i innerlådan och stoppa i kontakterna. Montera kontakterna. Fortsätt och installera de resterande fan-outerna på den högra sidan av kassetten på samma sätt som den första. Andra skarven. Fortsätt lägga fan-outerna i innerlådan på samma sätt som den tidigare. MO047B,

33 Färdiginstallerad vänstersida av innerlådan. Vänstersidan (kontakt 1-48) klar. Svetsa en fan-out på fiberbandet för fiber Lägg bandet i kassetten, även nu på höger sida. Lägg fan-outen ett varv i kassetten och för sedan ner den till innerlådan. Fiberband med fiber på höger sida i kassetten. Lägg fan-outen i ett sling på höger sida i innerlådan och stoppa i kontakterna. Fäst fan-outhylsan på innerlådan. MO047B,

34 Fortsätt och installera de resterande fan-outerna på den högra sidan på samma sätt som de tidigare. Fortsätt lägga fan-outerna i samma sling som du lagt den första. Färdiginstallerad box. Färdiginstallerad box. MO047B,

35 Fäst försiktigt banden med buntband i skarvkassetten. Buntbandet skall inte klämma på fiberbanden. Fäst försiktigt banden i kassetten med buntband. Fäst de två pyramiderna med fan-outhylsor med buntband. För att hålla samman 0,9 mm tuberna kan även de försiktigt dras ihop med ett buntband. Fäst pyramiderna med fan-outhylsor. MO047B,

36 Kontrollera att den svarta tuben inte trycker på kontakterna i boxen. Kontrollera den svarta tuben. MO047B,

37 Skarvning av bandfiberkabel mot 4- fibers fan-outer Detta exempel kommer visa installation av en kabel som kommer in från höger i boxen. Gör en markering på manteln 2,5 m från änden. Ringskär vid markeringen. För att frilägga rivtråden (gäller Nexans-kabel) ringskärs manteln cm från änden, varvid manteln dras av från kärnan (på grund av rivtrådens omedelbara placering under manteln ska ringskärningen ske med försiktighet). Slitsa upp och avlägsna manteln. Tag bort eventuella fuktabsorberande band och garn och klipp dessa vid mantelkanten. Används vaselinfylld kabel rengörs fiberbanden med isopropanol. Den rätta bandordningen uppmärkes med exempelvis tuschpenna. Spårelementet/centrumelementet klipps 10 cm från mantelkanten. Klipp det korrugerade röret som medföljer boxen 1,15 m långt. Trä i fiberbanden i röret och trä fram det så nära mantelkanten som går. Fäst två buntband runt röret och centrumelementet och montera kabeln i kabelinfästningen. Gör en markering på röret 0,95 m från mantelkanten. Fäst kabel i kabelinfästningen. Trä den preparerade kabeln genom hålet på boxen och montera kabelinfästningen med de två skruvarna. Fäst kabeln i kabelinfästningen. MO047B,

38 Lägg röret i en slinga under innerlådan. Fäst röret i bakkant på innerlådan samt på undersidan av innerlådan med buntband. Dra upp och fäst röret i kassetten. Fäst röret i bakkant på innerlådan. 0,95 m markeringen ska sitta mitt på infästningen i bakkant på innerlådan. De fibrerband som ska användas för att skarva fiber 1-48 ska vara 1,0 m långa från ingången på kassetten. De fibrerband som ska användas för att skarva fiber ska vara 1,10 m långa från ingången på kassetten. De 4- fibers fan-outer som ska användas för den vänstra sidan (fiber 1-48) ska vara 0,90 (fiberband) m långa. De 4-fibers fan-outer som ska användas för den högra sidan (fiber 49-96) ska vara 0,70 (fiberband) m långa. Fäst röret på undersidan av innerlådan. Vid svetsning av 4-fibers fanouter används båda sidor av skarvkassetten. Svetsa första fanouten på fiberband 1. Lägg bandet från fan-outen ett varv i kassetten och för sedan ner den till innerlådan. Första skarven. MO047B,

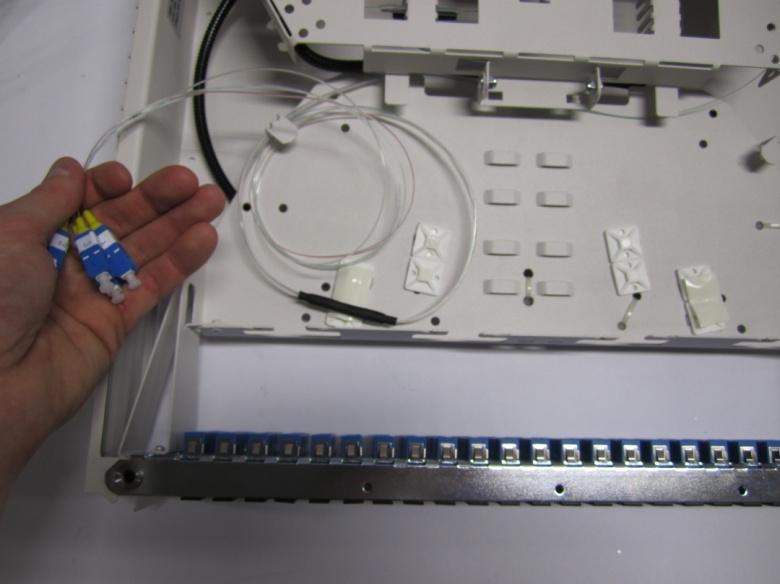

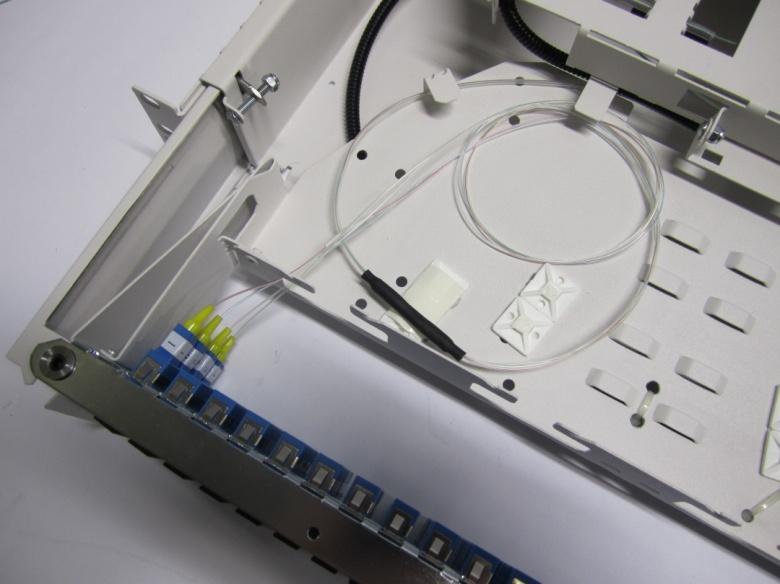

39 Den vänstra halvan av innerlådan är avsedd för kontakt 1-48 och den högra halvan är avsedd för att kontakt Dubbelhäftande tejp kan med fördel användas för att hålla fanouthylsor på plats i innerlådan under installation av resterande fan-outer. Fäst fan-outhylsan med dubbelhäftande tejp. Lägg fan-outen i ett sling (två varv) i innerlådan och stoppa i kontakterna. Montera kontakterna. MO047B,

40 Fortsätt och installera de resterande fan-outerna (Fiber 1-48) på den vänstra sidan av kassetten på samma sätt som den första. Fortsätt lägga fan-outerna i innerlådan på samma sätt som den tidigare. Färdiginstallerad vänstersida av kassetten. Vänstersidan (kontakt 1-48) klar. MO047B,

41 Svetsa en fan-out på fiberbandet för fiber Lägg bandet i kassetten, nu på höger sida. Lägg fan-outen ett varv i kassetten och för sedan ner den till innerlådan. Första fan-outen på höger sida. Lägg fan-outen i ett sling i innerlådan på samma sätt som för den vänstra sidan. Montera kontakterna. Fäst fan-outhylsan på innerlådan. MO047B,

42 Fortsätt och installera de resterande fan-outerna på den högra sidan på samma sätt som den första. Fortsätt lägga fan-outerna i innerlådan på samma sätt som den tidigare. Färdiginstallerad box. Färdiginstallerad box. MO047B,

43 Fäst försiktigt banden med buntband i skarvkassetten. Buntbandet skall inte klämma på fiberbanden. Fäst försiktigt banden i kassetten med buntband. Fäst de två pyramiderna med fan-outhylsor med buntband. För att hålla samman 0,9 mm tuberna kan även de försiktigt dras ihop med ett buntband. Fäst pyramiderna med fan-outhylsor. MO047B,

44 Kontrollera att den svarta tuben inte trycker på kontakterna i boxen. Kontrollera den svarta tuben. MO047B,

45 Rengöring av adaptrar och kontakter med utsvängbar KB1996. För att underlätta rengöring av adaptrar och kontakter i boxen finns det en funktion som gör att boxen kan dras ut 80mm samtidigt som den svängs ut. Rengöring av box som kan svängs ut åt vänster. Lossa skruven för glappreducering/transportlås i vänster hörn. Lossa skruven för glappreducering i vänster hörn. Tryck den högra vingen inåt och sväng ut boxen. Tryck den högra vingen inåt och sväng ut boxen. MO047B,

46 När boxen är utsvängd kan den även dras ut 80mm. När boxen är utsvängd kan den även dras ut 80mm. För att stabilisera upp boxen i ytterläget kan skruven i vänster hörn dras åt. För att stabilisera upp boxen i ytterläge kan skruven i vänster hörn dras åt. Rengöring av box som kan svängs ut åt höger. Lossa skruven för glappreducering/transportlås i höger hörn. Lossa skruven för glappreducering i höger hörn. MO047B,

47 Tryck den vänstra vingen inåt och sväng ut boxen. Tryck den vänstra vingen inåt och sväng ut boxen. När boxen är utsvängd kan den även dras ut 80mm. När boxen är utsvängd kan den även dras ut 80mm. För att stabilisera upp boxen i ytterläget kan skruven i höger hörn dras åt. För att stabilisera upp boxen i ytterläge kan skruven i höger hörn dras åt. MO047B,
