Kompletta lösningar för ett framtidssäkert fastighetsnät.

Transkript

1 Kompletta lösningar för ett framtidssäkert fastighetsnät.

2

3 Att skapa ett framtidssäkert fibernät. Du hör det hela tiden, utvecklingen går snabbt. Och det finns få områden där uttrycket stämmer så väl som när det gäller fiber till hemmet. Det är anledningen till att det lönar sig att investera i rätt produkter och helhetslösningar redan från början. Lägst pris är inte alltid det mest fördelaktiga i ett längre perspektiv. Att bygga ett stabilt fibernät är ungefär som att bygga ett hus. Utan en genomtänkt och stabil grund blir det lätt lite svajigt. Helhetslösningar för fibernät När vi talar om helhetslösningar för fibernät är målet att uppfylla drömmen för alla de som samtidigt vill kunna se på film, spela dataspel och kommunicera med omvärlden. En lösning som fungerar utan irriterande hack och fördröjningar. Oavsett vilket rum användaren befinner sig i. För alla tjänsteleverantörer Det spelar ingen roll vilken tjänsteleverantör som väljs, alla trivs utmärkt i vår miljö. Dessutom är våra produkter anpassade för att passa i olika typer av fastigheter. Resultatet blir ett fibernät vars teknik och prestanda fungerar idag och är förberett för nästa generation. Fiber är framtiden Vi har produktbredden, kunskapen och erfarenheten.

4 Varför Nexans fiber? Vi ger dig marknadens bredaste sortiment vilket skapar flexibilitet och möjlighet till unika totallösningar. Väl beprövade produkter, som kompletterar varandra, skapar bra ekonomi och hög driftssäkerhet. Valet av fiberlösning avgörs ofta av praktiska skäl utifrån fastighetstyp avseende kabelvägar och vad som kan vara det mest ekonomiska alternativet. Vi erbjuder dig en valmöjlighet. Våra optofiberkablar är alltid halogenfria och flamskyddade för en ökad brandsäkerhet. Som en av landets ledande leverantörer av fastighetsnät i många år får du nytta av all vår erfarenhet och kompetens. Du har alltid nära till oss och all den support och det stöd du behöver före, under och efter installationen. Fördelar med fiber Fiber har ingen begränsning i hastighet. Fiber har ingen begränsning när det gäller avstånd. Ett miljövänligt val. Billigt och framtidssäkert.

5

6 Fiber från källaren till lägenheten. 1 Att bygga fastighetsnät med fiberkabel kan göras på många olika sätt. Vilket som väljs styrs till stor del av fastighetens ålder, tillgång till kabelschakt och byggnadens konstruktion. Kundanslutning i respektive lägenhet E-nr Fiberuttag komplett med GALDV Drop on demand I äldre byggnader med få eller inga kabelschakt kan drop on demand vara en lösning, då dras endast en klen kabel mellan källaren och vindsplanet. På varje våningsplan plockas det antal fiber ut ur kabeln som krävs för våningsplanets behov. En kabel per lägenhet När det gäller byggnader där kabelschakt finns kan kablar eller kanalisation förläggas direkt på kabelstegar. I kana lisationen installeras mikrokabel. Oavsett metod kan samma typ av tillbehör användas. En fiber till varje lägenhet är tillräckligt, men dras två eller fyra är det dess utom framtidssäkrat. Antalet abonnenter styr På källarplanet där spridningspunkten av alla fibrer finns kan olika typer av skåp eller stativ användas. Även här styrs produktvalet av fastighetens beskaffenhet samt antalet abonnenter i fastigheten. I bostaden I lägenheten placeras ett fiberuttag i eller i närheten av ett mediaskåp. I fiberuttaget kan två fibrer med dess kontakter anslutas. Från den aktiva utrustningen dras sedan ett kopparnät till tänkt utrustning eller så placeras en trådlös router ut som kommunicerar med aktuell utrustning. 2 3 Fiberuttag för hem Fibersvans Mellanstycke Anslutningskabel (Villapatch 4 mm) Kundanslutningskablar till respektive lägenhet I källaren E-nr GNGGQBDUV (Direktförläggning) MB LSZH (Drop on demand) GALDV (Kanalisation) E-nr Husnodskåp Skarvkassett Fibersvans

7 1 2 3

8 Drop on demand Bygga fastighetsnät med fiberkabel kan utföras på flera sätt vilket till stor del styrs av fastighetens ålder, tillgång till kabelschakt och byggnadens konstruktion. Äldre byggnader med få eller inga kabelschakt kan Drop on demand vara en lösning där man vertikalt installerar en klen mångfiberkabel som stamkabel mellan källaren och vindsplanet. På varje våningsplan där kund skall anslutas eller fibrer skall klippas placeras en fiberoptisk fördelningsbox. MB-kabeln (se produkter nedan) innehåller flexibla tuber med flera fibrer i varje tub vilket kräver skarvning på våningsplanet i en fördelningsbox FDO (se produkter nedan). I fördelningsboxen kan upp till 24 fibrer skarvas. Kabeln öppnas 80 mm och de tuber (fibrer) som krävs per våningsplan dras ur kabeln efter det att Tuberna (fibrerna) har klippts våningen ovanför. Kanalisation installeras mellan fördelningsboxen och kundens fiberuttag. Finns möjligheten att använda befintlig kanalisation är det lämpligt att göra det. Bäst är att använda förkontakterad GALDV som blåses in i kanalisationen inifrån lägenheten till fördelningsboxen för skarvning mot MB-kabeln. En fiber till varje lägenhet är tillräckligt, men drar man två eller fyra är man säkrad för eventuella ändringar i framtiden. Nere i källarplanet där spridningspunkten av alla fibrer finns kan olika typer av skåp eller stativ användas. Även här styrs produktvalet av fastighetens beskaffenhet samt antalet abonnenter i fastigheten. Vid de installationer där skarvning utförs som gränssnitt mellan inkommande kabel och fastighetsnät används t.ex. skarvskåp NS2 eller NS4. Skall däremot gränssnittet utgöras av korskoppling används husnodskåp N-HNS 192 eller 19 stativ med vald korskopplingsbox, se materiallista i slutet av broschyren. I lägenheten placeras ett fiberuttag i eller i närheten av aktiv utrustning. I fiberuttaget kan två fibrer med dess kontakter anslutas. Utrymme finns för två svetsskarvar eller mekaniska skarvstycken i de fall förkontakterad kabel uteslutits, se materiallista i slutet av broschyren. Från den aktiva utrustningen dras sedan ett kopparnät till tänkt utrustning eller så placeras en trådlös router ut som kommunicerar med aktuell utrustning. För mer information om våra produkter, se Specifika produkter för Drop on demand Kabel (Drop on demand) E-nr MB 0411 LSZH 24SM G657A MB 0811 LSZH 48SM G657A MB 1211 LSZH 72SM G657A MB 0609 LSZH 24SM G657A MB 1209 LSZH 48SM G657A Våningsplan E-nr Fiberoptisk fördelningsbox, FDO

9

10 Direktförläggning eller kanalisation Bygga fastighetsnät med fiberkabel kan utföras på flera sätt vilket till stor del styrs av fastighetens ålder, tillgång till kabelschakt och byggnadens konstruktion. När det gäller byggnader där kabelschakt finns kan kablar eller kanalisation förläggas direkt på kabelstegar. Vid direktförlagd kabel behövs ingen kanalisation utan en kabel förläggs mellan spridningspunkten på källarplanet och varje lägenhet. Kablarna installeras i befintliga kabelschakt direkt på kabelstegar. Kabelkonstruktionerna har en halogenfri och flamskyddad mantel som uppfyller brandkraven enligt Boverkets normer. Kablarna är försedda med aramidgarn eller glasgarn som dragavlastning och skydd, vissa av kablarna innehåller även dragavlastare av glasfiberarmerad plast (FRP), se produktlista nedan. Kablarna kan levereras förkontakterade med önskad kabellängd. Används kanalisationen förläggs den mellan varje lägenhet och spridningspunkten på källarplanet. Som kanalisation används mikrodukter med en innerdiameter från 2,1-3.5 mm. Mikrodukterna skall vara halogenfria och flamskyddade för att uppfylla brandkravet enligt Boverket. I kanalisationen installeras en kabel (GALDV) med hjälp av blåsmetod, se produktlista nedan. GALDV kan även köpas förkontakterad, se materiallista i slutet av broschyren. Förkontakterad produkt installeras genom att bobinen med kabel och kontakter sätts upp i blåsutrustningen inne i lägenheten och kabeln blåses ner till spridningspunkten. En fiber till varje lägenhet är tillräckligt, men drar man fler är man säkrad för eventuella ändringar i framtiden. Nere i källarplanet där spridningspunkten är placerad kan olika typer av skåp eller stativ användas. Här styrs valet av produkt till största del av antalet abonnenter i fastigheten. Vid de installationer skarvning utförs som gränssnitt mellan inkommande kabel och fastighetsnät används t.ex. skarvskåp NS2, NS4 eller NS8. Skall däremot gränssnittet utgöras av korskoppling används husnodskåp N-HNS 192 eller 19 stativ med vald korskopplingsbox, se materiallista i slutet av broschyren. I lägenheten placeras ett fiberuttag i eller i närheten av aktiv utrustning. Till fiberuttaget installeras den direktförlagda kabeln eller kanalisationen. Innan kanalisationen ansluts till fiberuttaget bör kabeln ha blåsts in i kanalisationen. Två fibrer med dess kontakter kan installeras i uttaget. Här kan man också med fördel använda sig av förkontakterad kabel som monteras i uttaget eller att uttaget sitter på en förkontakterad kabel, se materiallista i slutet av broschyren. Från den aktiva utrustningen dras sedan ett kopparnät till tänkt utrustning eller så placeras en trådlös router ut som kommunicerar med aktuell utrustning. För mer information om våra produkter, se Specifika produkter för direktförläggning eller kanalisation Kabel direktförläggning GNGGQBDUV 2SM G657A SC-MT LSZH 2SM G657A TBU LSZH 2SM G657A Kabel kanalisation GALDV 4SM G657A1 500 m GALDV 4SM G657A m GALDV 4SM G657A m GALDV 4SM G657A m

11

12 Ingående produkter Fiberuttag i fiberoptiskt uttag TETR@XS.2FO fiberoptiskt uttag Fibersvans SM SC/UPC G657A1 1,5 m Mellanstycke SC enkel ZR Anslutningskabel SC/UPC-SC/UPC Förkontakterad kabel (lägenhet) Kundanslutningskabel GALDV, 1SC/PC 30 m Kundanslutningskabel GALDV, 1SC/PC 50 m Kundanslutningskabel GALDV, 1SC/PC 75 m Kundanslutningskabel GALDV, 1SC/PC 100 m Kundanslutningskabel GALDV, 1SC/PC 150 m Kundanslutningskabel GALDV, 1SC/PC 200 m Kundanslutningskabel GALDV, 1SC/PC 300 m Förkontakterad kabel med uttag (lägenhet) Kundanslutningskabel GALDV, 1SC/PC 30 m Kundanslutningskabel GALDV, 1SC/PC 50 m Kundanslutningskabel GALDV, 1SC/PC 75 m Kundanslutningskabel GALDV, 1SC/PC 100 m Kundanslutningskabel GALDV, 1SC/PC 150 m Kundanslutningskabel GALDV, 1SC/PC 200 m Kundanslutningskabel GALDV, 1SC/PC 300 m Källarplan 19 Golvstativ 19 (väggfäste) 1800x Korskopplingsbox KB112 Vit Korskopplingsbox KB401 Vit Korskopplingsbox KB201 Vit Panelplatta till KB112/401 SC Installationsvinkel för KB112/ Beröringsskydd för KB112/ Paneletikett för KB112/ D Skarvkassett universal Hållare för 6 svetshylsor

13 Ingående produkter Skarvning i 19 -stativ (källarplan) Skarvenhet för ETSI/19 8 kassetter Kassett för skarvenhet höger Fot till kabelklämma Kabelklämma för upp till 192 fibrer Kabelklämma för upp till 640 fibrer ETSI-plåt 18 för kabelklämma Kabelföringsbygel Korskopplingskabel (19» källarplan) KK-kabel G652D 2xSC/UPC-SC/UPC 1 m KK-kabel G652D 2xSC/UPC-SC/UPC 2 m KK-kabel G652D 2xSC/UPC-SC/UPC 5 m KK-kabel G652D 2xSC/UPC-LC/UPC 8 m KK-kabel G652D 2xSC/APC-LC/APC 1m KK-kabel G652D 2xSC/APC-LC/UPC 2 m Husnodskåp (källarplan) Nexans Husnodskåp N-HNS Kassett för skarvenhet vänster d.hylla Fibersvans SC/UPC Förkontakterad KB SC/UPC Förkontakterad KB SC/UPC Skarvskåp (källarplan) Skarvskåp NS Skarvskåp NS Skarvkassett till NS2 och NS Anslutning för 8 kablar (max 9 mm diam.) Anslutning för 48 mikrokablar Anslutning för 64 mikrodukter (3 mm) Anslutning för 42 mikrodukter (4 mm) Anslutning för 36 mikrodukter (5 mm) Skarvskåp NS8+ med dörr Kassett till skarvenhet höger Kabelklämma för upp till 192 fibrer Kabelklämma för upp till 640 fibrer

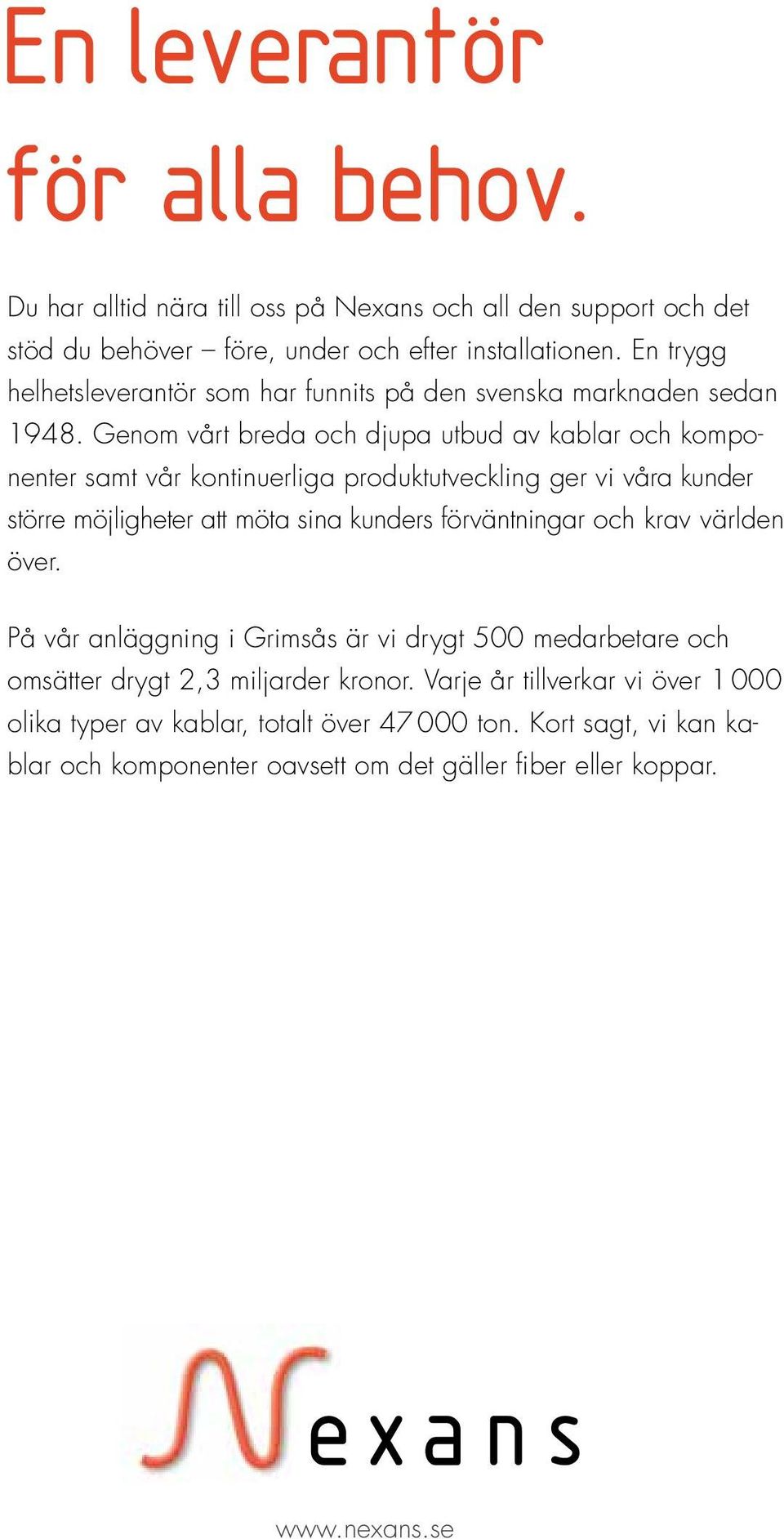

14 En leverantör för alla behov. Du har alltid nära till oss på Nexans och all den support och det stöd du behöver före, under och efter installationen. En trygg helhetsleverantör som har funnits på den svenska marknaden sedan Genom vårt breda och djupa utbud av kablar och komponenter samt vår kontinuerliga produktutveckling ger vi våra kunder större möjligheter att möta sina kunders förväntningar och krav världen över. På vår anläggning i Grimsås är vi drygt 500 medarbetare och omsätter drygt 2,3 miljarder kronor. Varje år tillverkar vi över olika typer av kablar, totalt över ton. Kort sagt, vi kan kablar och komponenter oavsett om det gäller fiber eller koppar.
