Kablar och komponenter godkända av TeliaSonera
|
|
- Rebecka Lindqvist
- för 8 år sedan
- Visningar:
Transkript
1 Kablar och komponenter godkända av 2014

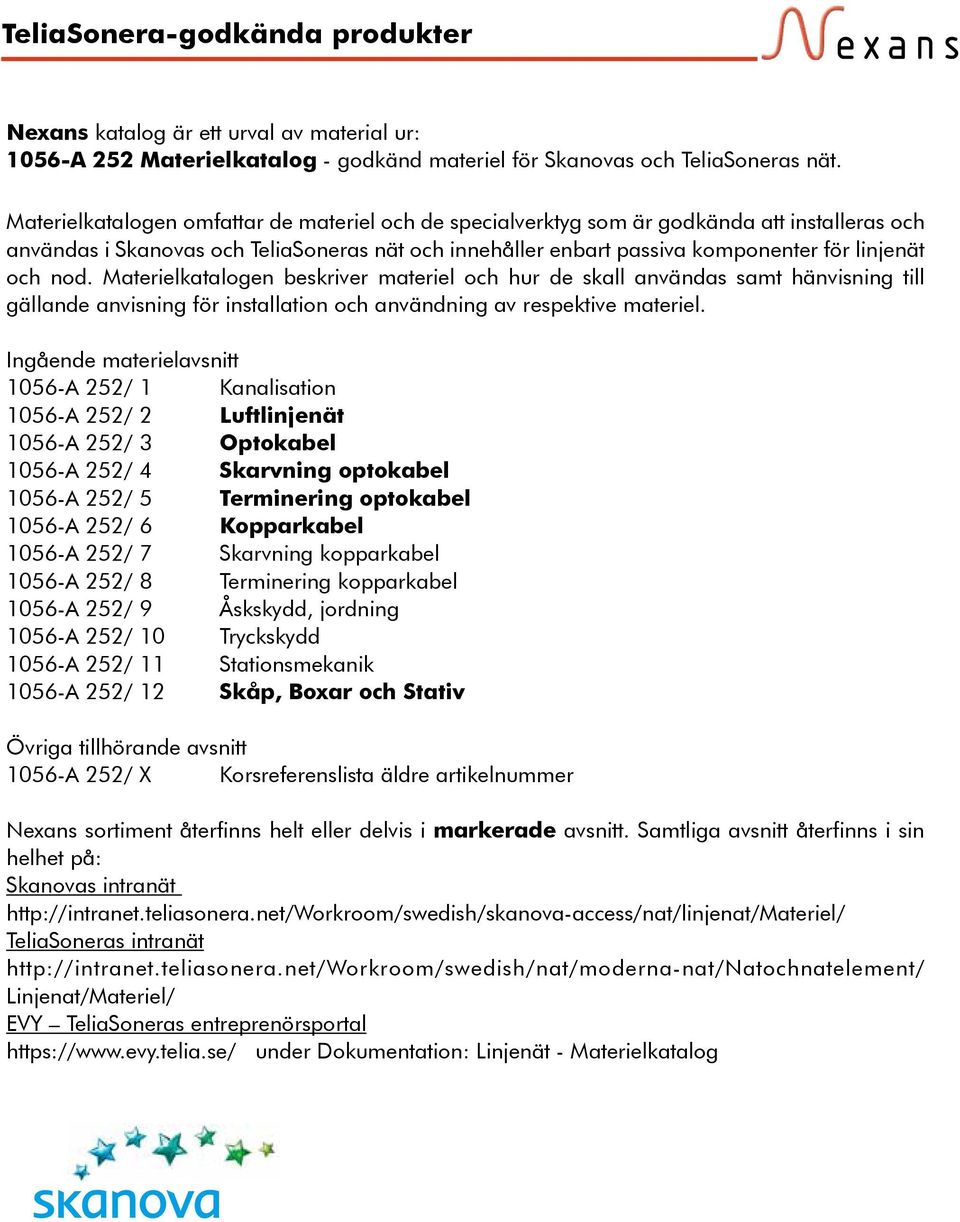

2 -godkända produkter Nexans katalog är ett urval av material ur: 1056-A 252 Materielkatalog - godkänd materiel för Skanovas och s nät. Materielkatalogen omfattar de materiel och de specialverktyg som är godkända att installeras och användas i Skanovas och s nät och innehåller enbart passiva komponenter för linjenät och nod. Materielkatalogen beskriver materiel och hur de skall användas samt hänvisning till gällande anvisning för installation och användning av respektive materiel. Ingående materielavsnitt 1056-A 252/ 1 Kanalisation 1056-A 252/ 2 Luftlinjenät 1056-A 252/ 3 Optokabel 1056-A 252/ 4 Skarvning optokabel 1056-A 252/ 5 Terminering optokabel 1056-A 252/ 6 Kopparkabel 1056-A 252/ 7 Skarvning kopparkabel 1056-A 252/ 8 Terminering kopparkabel 1056-A 252/ 9 Åskskydd, jordning 1056-A 252/ 10 Tryckskydd 1056-A 252/ 11 Stationsmekanik 1056-A 252/ 12 Skåp, Boxar och Stativ Övriga tillhörande avsnitt 1056-A 252/ X Korsreferenslista äldre artikelnummer Nexans sortiment återfinns helt eller delvis i markerade avsnitt. Samtliga avsnitt återfinns i sin helhet på: Skanovas intranät s intranät Linjenat/Materiel/ EVY s entreprenörsportal under Dokumentation: Linjenät - Materielkatalog
3 -godkända produkter Dagen då framtiden kom till Grimsås Karl Olsson var egen företagare redan under första världskriget. Men affärerna med torv gick inte lysande så han fick arbeta extra på sin fars bank. Allt tog en vändning när andra världskriget var över. Mycket tack vare en av Karls bekanta som hade amerikanska kontakter. Kanske inte helt vanligt på den tiden i ett litet samhälle som Grimsås. De berättade om framtiden, maskiner för plastbearbetning. Året var 1947 och Karl bestämde sig för att satsa på plastisolerad kabel. IKO Kabelfabrik AB grundades. I som i Industri, K som i Karl och O som i Olsson. Första året omsatte företaget kronor. Idag, drygt 60 år senare, heter företaget Nexans Sweden AB och omsätter 2,6 miljarder kronor. Karls mod, nyfikenhet och entreprenörskap lever kvar i företaget än idag. Viljan att hela tiden utveckla produkter, övertygelsen att allt går att göra lite bättre. Från valet av material till innovationer som gör produkterna effektivare, säkrare och mer lättarbetade. Vi går inte i andras fotspår, vi trampar helst våra egna stigar. Kanske är det en förklaring till att vi idag tillverkar cirka typer av kablar, många av dem patenterade. Samtidigt ingår vi i ett globalt nätverk med över kabelexperter över hela världen. Det ger oss självklart en hel del fördelar, men också dig som kund. Vi får bland annat ta del av spjutspetskompetens, erfarenhet och produktutveckling. I Grimsås är det nära till allt. Det har säkert präglat vår filosofi att alltid finnas nära våra kunder. Oavsett var i världen de befinner sig. Vi förstår vad det betyder att kunna fråga någon som vet och känna tryggheten att rätt produkter alltid levereras till den bestämda platsen på den utsatta tiden. Bland våra uppdragsgivare finns bolag inom el- och telenät, vägar, järnvägar, skeppsbyggnad, olje- och gasindustri, kärnkraft, fordonsindustri, elektronik, materialhantering och automation. De har alla gjort ett aktivt val som signalerar kvalitet, ekonomi och långsiktighet. Men också ansvar för hållbar utveckling. Ett modeord, javisst, men för oss har det varit ett ledord i över sex decennier. Även om vi lever i en komplex värld har vår drivkraft alltid varit jordnära och enkel. Vi vill bidra till att våra kunder får en bra dag på jobbet. En känsla som fört oss dit vi är idag. Och som för oss in i framtiden. Nytt för i år Ett antal produktnyheter. 1. Nexans luftkabelsystem är ett nytt avsnitt i katalogen. Systemet innefattar både kabel och komponenter och är väl beprövat för att lösa marknadens krav på effektiva lösningar. Sida TETR-@XS-2 är ett av Nexans godkända fiberuttag. Uttaget utgör det passiva gränssnittet hos slutanvändaren. Sida Färgschema för den nya färgkodningen S12 för fiberkablar finns att läsa mer om på sida Färgschema för metallisk telekabel finns nu på sida Överlämningsenhet 24 fibrer för markskåp eller inomhus på vägg är en nyhet som finns på sida GRHGLDV är en ny fiberkabel som är avsedd för utomhusförläggning i luftsystem. Kabeln finns på sida 47. Det finns ett register i -nummerordning med sidhänvisning, längst bak i katalogen.
4 -godkända produkter Innehållsförteckning Metalliska telekablar Nexans kablar för utomhus accessnät - markförläggning Nexans kablar för utomhus accessnät - luftledning Nexans abonnentledningar Nexans kablar för inomhus telenät Nexans kablar och kopplingsledningar för installation i telestationer Nexans koaxialkablar för basnät i kabel-tv-nät Färgschema för metalliska telekablar ar metalliska telekablar Fiberoptiska kablar Nexans fiberoptiska kablar för kanalisation Nexans fiberoptisk universell spridningskabel Nexans kablar för luftsystem Nexans fiberoptiska kablar för sjöförläggning Nexans fiberoptiska kablar för inomhusförläggning Teknisk information fiberoptiska kablar Tekniska data för optiska fibrer Färgschema tubkabel Färgschema fiberband Fiberoptiska komponenter Nexans ODF-system N3S modell TS ODF-stativ FiA 14 modell TS Nexans ODF-system MAXI modell TS Nexans ODF-system TT192 modell TS Nexans ODF-system 10 till 19 för montering i stativ Nexans ODF för 10 till 19 modell N Nexans luftkabelsystem Nexans fiberoptiska kablar för luftkabelsystem Nexans tillbehör för luftledning Skarvbox för luftkabelsystem Kopplingsbox för luftkabelsystem Matarkabel för luftkabelsystem Droppkabel för luftkabelsystem Markskåp och stolpskåp Nexans fiberoptiska väggskåp med fan-outer Nexans fiberoptiska överlämningsenheter Nexans fiberoptiska skarvskåp Nexans fiberoptiska produkter för teknikskåp i accessnätet (FiA) Nexans fiberoptiska mellanstycken Nexans blindpluggar Nexans korskopplingskablar för korskoppling i stativen Nexans fiberoptiska korskopplingskablage för accessnät Nexans förstärkta fiberoptiska korskopplingskablar Nexans fiberoptiska svansar och fan-outer Nexans fiberoptiska dämpare Nexans fiberoptiska multikablage Nexans fiberoptiska produkter för FTTH Nexans skarvboxar med tillbehör Nexans fiberoptiska verktyg Nexans fiberoptiska rengöringsprodukter Nexans fiberoptiska skarvhylsor Teknisk information fiberoptiska komponenter Nexans lågspänningskablar 1 kv för kraftmatning Register för -artiklar i nummerordning
5 -godkända produkter Metalliska telekablar Nexans erbjuder ett komplett sortiment av metallisk telekabel för s fasta telenät. Samtliga kablar uppfyller s krav och konstruktionerna är anpassade för olika installationsförhållanden, dvs. Nexans erbjuder kablar för installation i luft, i mark samt i sjö. Kablar för installation i accessnätet har uppgraderats avseende XDSL-egenskaper. Vaselinfyllda kablar som EUALEV och EUALCEV är även försedda med sk. randmärkning, vilket innebär att parets a-ledare är försedd med en längsgående rand i samma färg som parets b-ledare för att underlätta identifieringen i samband med skarvning och terminering. Nexans kablar för utomhus accessnät - markförläggning EUALEV Partvinnad, vaselinfylld, skärmad och PE-mantlad telekabel. Kabeln förläggs utomhus direkt i mark eller i kanalisation och inomhus max 5 m för avslutning i skarv eller plint. EUALEV används för fast telefoni och digital telekommunikation (XDSL) i accessnätet. Kabeln kan även fås trådarmerad som EUALTLEV. EUALEV A /154 A /204 A /304 A /05 A /15 A /25 A /35 A /55 A /105 A /155 A /205 A /305 A /07 A /17 A /27 A /37 A /57 A / Dimension par x diam 150x2,X0,4 200x2X0,4 300x2x0,4 5x2x0,5 10x2x0,5 20x2x0,5 30x2x0,5 50x2x0,5 100x2x0,5 150x2x0,5 200x2x0,5 300x2x0,5 5x2x0,7 10x2x0,7 20x2x0,7 30x2x0,7 50x2x0,7 100x2x0,7 Färg Längd Ytterdiameter mm 26,5 30,0 37,0 9,5 11,5 14,5 17,0 20,5 27,0 31,0 38,0 43,0 11,5 14,5 19,5 22,5 27,5 37,0 Vikt kg/100 m 78,5 101,0 153,0 8,5 13,0 21,5 29,5 44,5 80,0 112,0 158,0 213,0 13,0 21,5 38,5 53,0 82,0 152,0 1
6 -godkända produkter EUALTLEV Partvinnad, vaselinfylld, skärmad, trådarmerad och PEmantlad telekabel. Kabeln förläggs utomhus direkt i mark eller i sjöar och vattendrag samt inomhus max 5 m för avslutning i skarv eller plint. EUALTLEV används för telefoni och digital telekommunikation (xdsl) i accessnätet. EUALTLEV A /0055 A /0105 A /0505 A / Dimension par x diam 5x2x0,5 10x2x0,5 50x2x0,5 5x2x0,7 Färg Längd Ytterdiameter mm 13,5 15,5 26,0 16,0 Vikt kg/100 m 27,5 34,5 113,0 36,5 ELALE Partvinnad, torr, skärmad och PE-mantlad telekabel. ELALE är avsedd för förläggning utomhus direkt i mark eller i kanalisation i trycksatta delar av accessnätet exempelvis som reparationskabel istället för pappersisolerad kabel. Förläggning inomhus max 5 m för avslutning i skarv eller plint. ELALE används för fast telefoni och digital telekommunikation (XDSL) i accessnätet. ELALE A / A / A / A / A / A / A / A / A / A / A / A / A / A / Dimension par x diam 300x2x0,4 600x2x0,4 900x2x0,4 1200x2x0,4 10x2x0,5 20x2x0,5 30x2x0,5 50x2x0,5 100x2x0,5 150x2x0,5 200x2x0,5 300x2x0,5 600x2x0,5 900x2x0,5 Färg Längd Ytterdiameter mm 36,0 48,5 59,0 67,0 11,5 13,5 16,5 20,0 26,5 32,0 36,5 43,5 61,0 73,0 Vikt kg/100 m 132,0 246,0 360,5 471,0 12,0 18,0 26,5 39,0 72,0 106,0 138,0 199,5 379,5 553,0 2

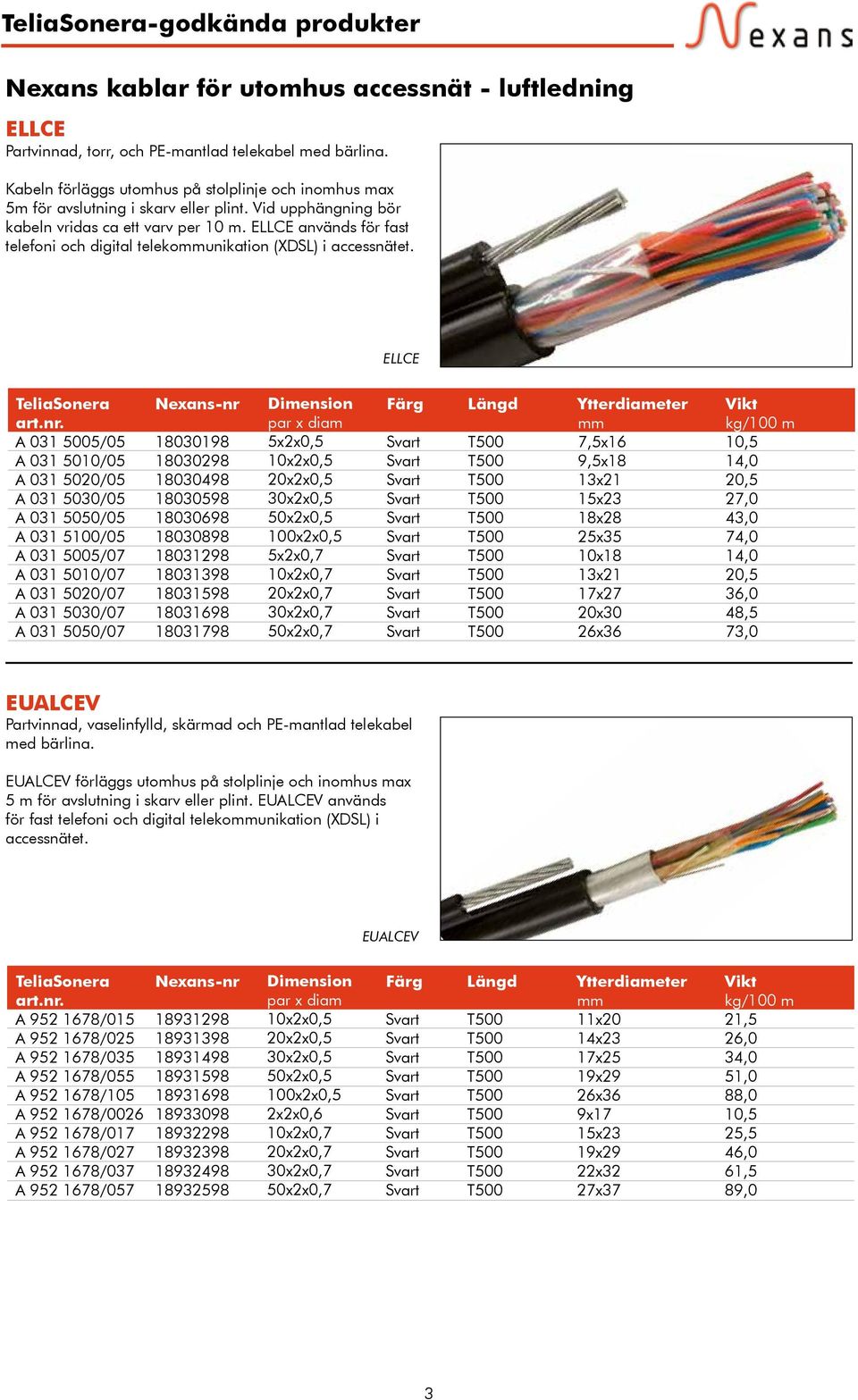

7 -godkända produkter Nexans kablar för utomhus accessnät - luftledning ELLCE Partvinnad, torr, och PE-mantlad telekabel med bärlina. Kabeln förläggs utomhus på stolplinje och inomhus max 5m för avslutning i skarv eller plint. Vid upphängning bör kabeln vridas ca ett varv per 10 m. ELLCE används för fast telefoni och digital telekommunikation (XDSL) i accessnätet. ELLCE A /05 A /05 A /05 A /05 A /05 A /05 A /07 A /07 A /07 A /07 A / Dimension par x diam 5x2x0,5 10x2x0,5 20x2x0,5 30x2x0,5 50x2x0,5 100x2x0,5 5x2x0,7 10x2x0,7 20x2x0,7 30x2x0,7 50x2x0,7 Färg Längd Ytterdiameter mm 7,5x16 9,5x18 13x21 15x23 18x28 25x35 10x18 13x21 17x27 20x30 26x36 Vikt kg/100 m 10,5 14,0 20,5 27,0 43,0 74,0 14,0 20,5 36,0 48,5 73,0 EUALCEV Partvinnad, vaselinfylld, skärmad och PE-mantlad telekabel med bärlina. EUALCEV förläggs utomhus på stolplinje och inomhus max 5 m för avslutning i skarv eller plint. EUALCEV används för fast telefoni och digital telekommunikation (XDSL) i accessnätet. EUALCEV A /015 A /025 A /035 A /055 A /105 A /0026 A /017 A /027 A /037 A / Dimension par x diam 10x2x0,5 20x2x0,5 30x2x0,5 50x2x0,5 100x2x0,5 2x2x0,6 10x2x0,7 20x2x0,7 30x2x0,7 50x2x0,7 Färg Längd Ytterdiameter mm 11x20 14x23 17x25 19x29 26x36 9x17 15x23 19x29 22x32 27x37 Vikt kg/100 m 21,5 26,0 34,0 51,0 88,0 10,5 25,5 46,0 61,5 89,0 3

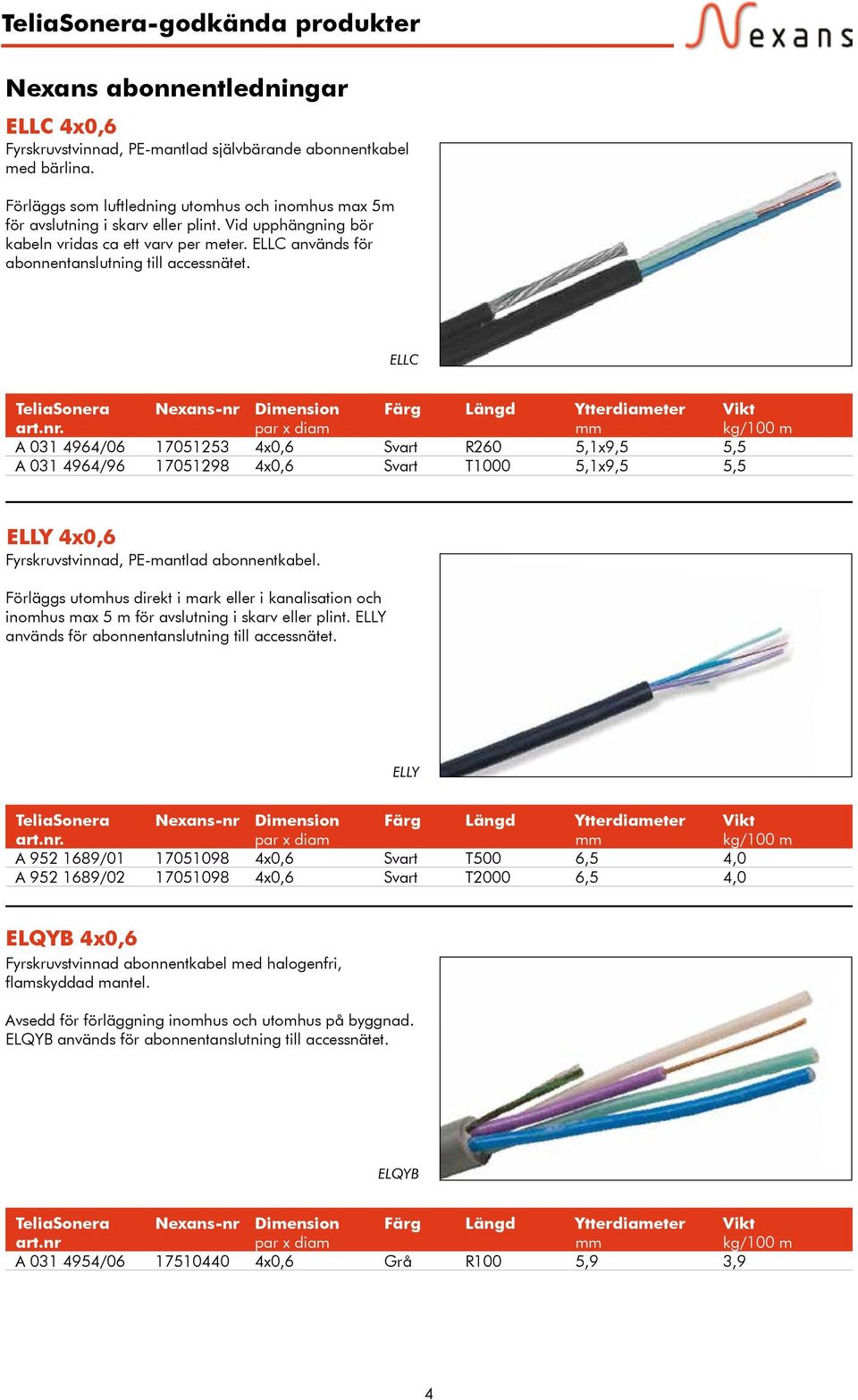

8 -godkända produkter Nexans abonnentledningar ELLC 4x0,6 Fyrskruvstvinnad, PE-mantlad självbärande abonnentkabel med bärlina. Förläggs som luftledning utomhus och inomhus max 5m för avslutning i skarv eller plint. Vid upphängning bör kabeln vridas ca ett varv per meter. ELLC används för abonnentanslutning till accessnätet. ELLC A /06 A / Dimension par x diam 4x0,6 4x0,6 Färg Längd R260 T1000 Ytterdiameter mm 5,1x9,5 5,1x9,5 Vikt kg/100 m 5,5 5,5 ELLY 4x0,6 Fyrskruvstvinnad, PE-mantlad abonnentkabel. Förläggs utomhus direkt i mark eller i kanalisation och inomhus max 5 m för avslutning i skarv eller plint. ELLY används för abonnentanslutning till accessnätet. ELLY A /01 A / Dimension par x diam 4x0,6 4x0,6 Färg Längd T2000 Ytterdiameter mm 6,5 6,5 Vikt kg/100 m 4,0 4,0 ELQYB 4x0,6 Fyrskruvstvinnad abonnentkabel med halogenfri, flamskyddad mantel. Avsedd för förläggning inomhus och utomhus på byggnad. ELQYB används för abonnentanslutning till accessnätet. ELQYB art.nr A / Dimension par x diam 4x0,6 Färg Grå Längd R100 Ytterdiameter mm 5,9 Vikt kg/100 m 3,9 4
9 -godkända produkter Nexans kablar för inomhus telenät Med inomhus telenät avses nätet från accessnätets överlämningspunkt till de enskilda terminalerna, tex telefon, analogt modem eller xdsl- modem. Kablarna är matchade (impedans = 120 Ohm) mot det fasta telenätet för att erhålla bästa prestanda vid bredbandsapplikationer. Kabel med skärm används även som anslutningskabel i telestationer. ELQXBE 0,5 120 Ohm Partvinnad (1x4x0,5 är tvinnad till fyrskruv), halogenfri, flamskyddad telekabel för fast telefoni och digital telekommunikation. Kabeln förläggs inomhus i fast förläggning och i rör. Uppfyller brandkrav enligt IEC vilket motsvarar brandspridningsklass F2 enligt SS ELQXBE atr.nr A / A / A /145CG A /4XX A /6XX A / A / A / A / Dimension par x diam 1x4x0,5 1x4x0,5 1x4x0,5 4x2x0,5 6x2x0,5 10x2x0,5 30x2x0,5 50x2x0,5 100x2x0,5 Färg Vit Vit Vit Vit Vit Vit Vit Vit Vit Längd R100 B500 Cable Guy 300 m B100 B500 Ytterdiameter mm 3,4 3,4 3,4 6,4 7,7 8,7 14,0 17,5 24,5 Vikt kg/100 m 1,8 1,8 1,8 4,3 5,9 8,5 22,0 35,0 67,0 ELAQBEU 0,5 120 Ohm Partvinnad, skärmad, halogenfri och flamskyddad telekabel för telefoni och digital telekommunikation (XDSL). ELAQBEU har längslagd aluminiumfolie som är klistrad till den halogenfria, flamskyddade manteln. Kabeln förläggs inomhus i fast förläggning och i rör även utomhus och i mark. Uppfyller brandkrav enligt IEC , vilket motsvarar brandspridningsklass F4C enligt SS ELAQBEU art.nr A /015 A /035 A /055 A / Dimension par x diam 10x2x0,5 30x2x0,5 50x2x0,5 100x2x0,5 Färg Grå Grå Grå Grå Längd Ytterdiameter mm 10,0 15,0 19,0 26,0 Vikt kg/100 m 12,5 26,0 39,0 71,0 5

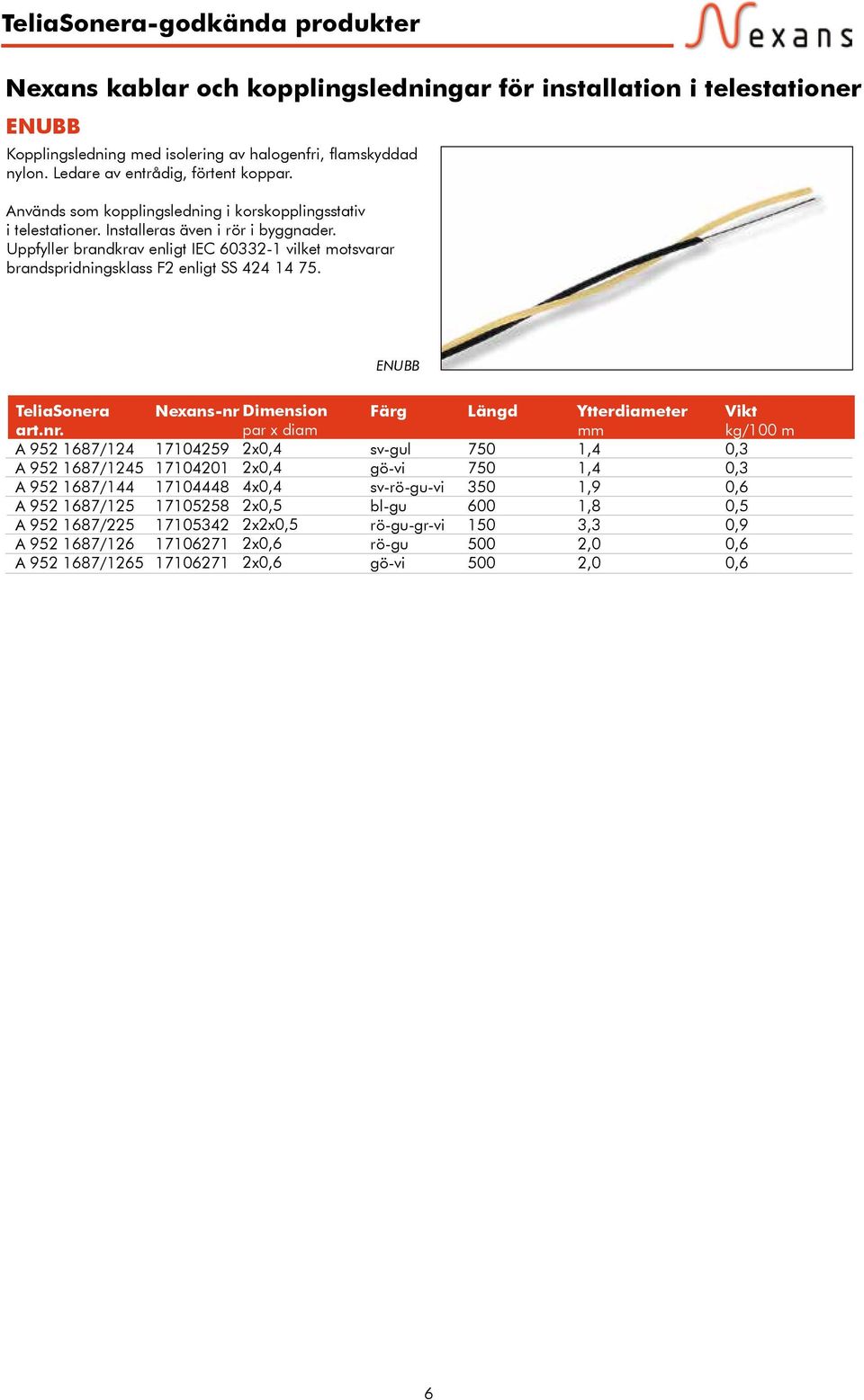

10 -godkända produkter Nexans kablar och kopplingsledningar för installation i telestationer ENUBB Kopplingsledning med isolering av halogenfri, flamskyddad nylon. Ledare av entrådig, förtent koppar. Används som kopplingsledning i korskopplingsstativ i telestationer. Installeras även i rör i byggnader. Uppfyller brandkrav enligt IEC vilket motsvarar brandspridningsklass F2 enligt SS ENUBB A /124 A /1245 A /144 A /125 A /225 A /126 A /1265 Dimension par x diam x0, x0, x0, x0, x2x0, x0, x0,6 Färg sv-gul gö-vi sv-rö-gu-vi bl-gu rö-gu-gr-vi rö-gu gö-vi Längd Ytterdiameter mm 1,4 1,4 1,9 1,8 3,3 2,0 2,0 Vikt kg/100 m 0,3 0,3 0,6 0,5 0,9 0,6 0,6 6

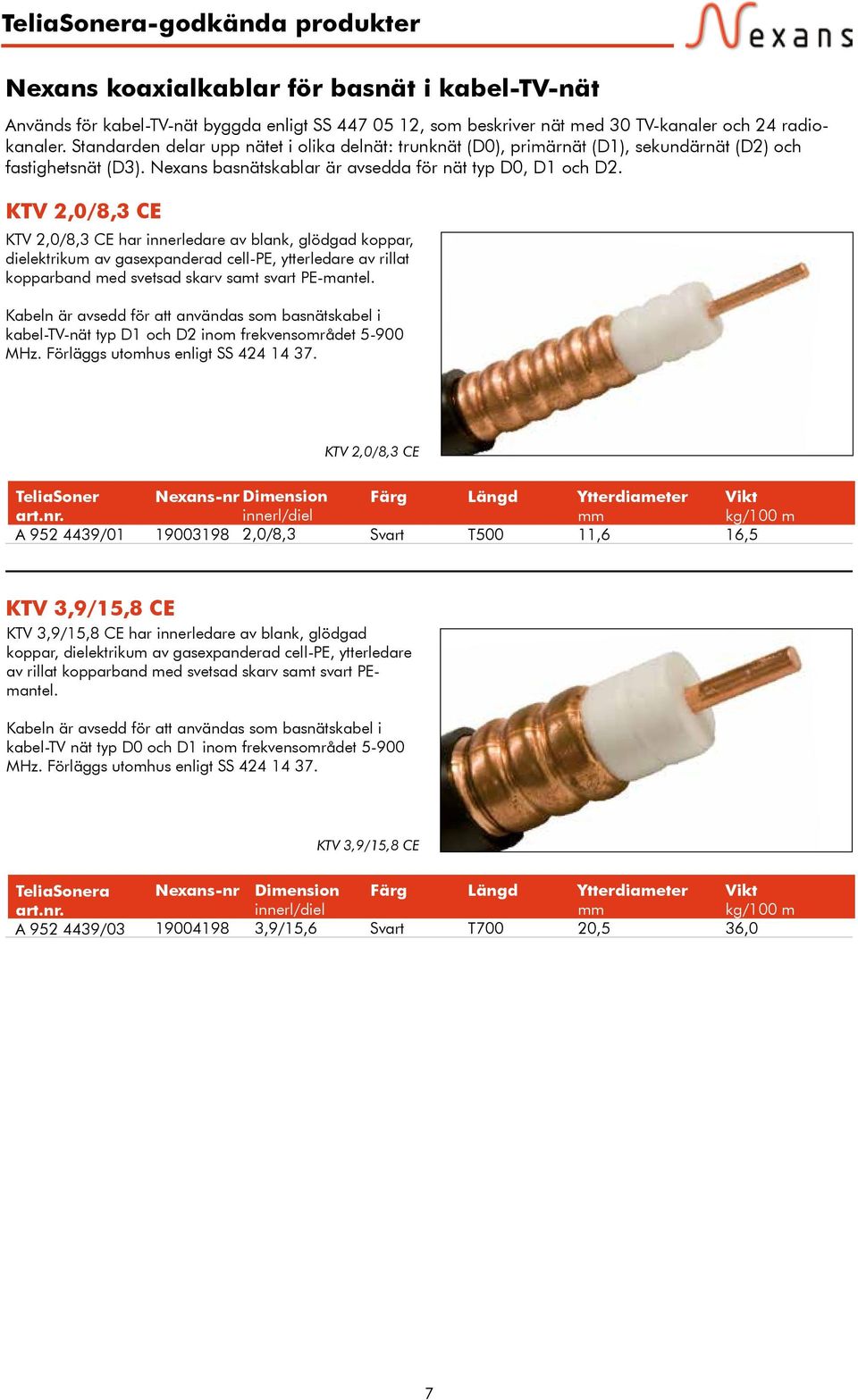

11 -godkända produkter Nexans koaxialkablar för basnät i kabel-tv-nät Används för kabel-tv-nät byggda enligt SS , som beskriver nät med 30 TV-kanaler och 24 radiokanaler. Standarden delar upp nätet i olika delnät: trunknät (D0), primärnät (D1), sekundärnät (D2) och fastighetsnät (D3). Nexans basnätskablar är avsedda för nät typ D0, D1 och D2. KTV 2,0/8,3 CE KTV 2,0/8,3 CE har innerledare av blank, glödgad koppar, dielektrikum av gasexpanderad cell-pe, ytterledare av rillat kopparband med svetsad skarv samt svart PE-mantel. Kabeln är avsedd för att användas som basnätskabel i kabel-tv-nät typ D1 och D2 inom frekvensområdet MHz. Förläggs utomhus enligt SS KTV 2,0/8,3 CE TeliaSoner A /01 Dimension innerl/diel ,0/8,3 Färg Längd Ytterdiameter mm 11,6 Vikt kg/100 m 16,5 KTV 3,9/15,8 CE KTV 3,9/15,8 CE har innerledare av blank, glödgad koppar, dielektrikum av gasexpanderad cell-pe, ytterledare av rillat kopparband med svetsad skarv samt svart PEmantel. Kabeln är avsedd för att användas som basnätskabel i kabel-tv nät typ D0 och D1 inom frekvensområdet MHz. Förläggs utomhus enligt SS KTV 3,9/15,8 CE A / Dimension innerl/diel 3,9/15,6 Färg Längd T700 Ytterdiameter mm 20,5 Vikt kg/100 m 36,0 7

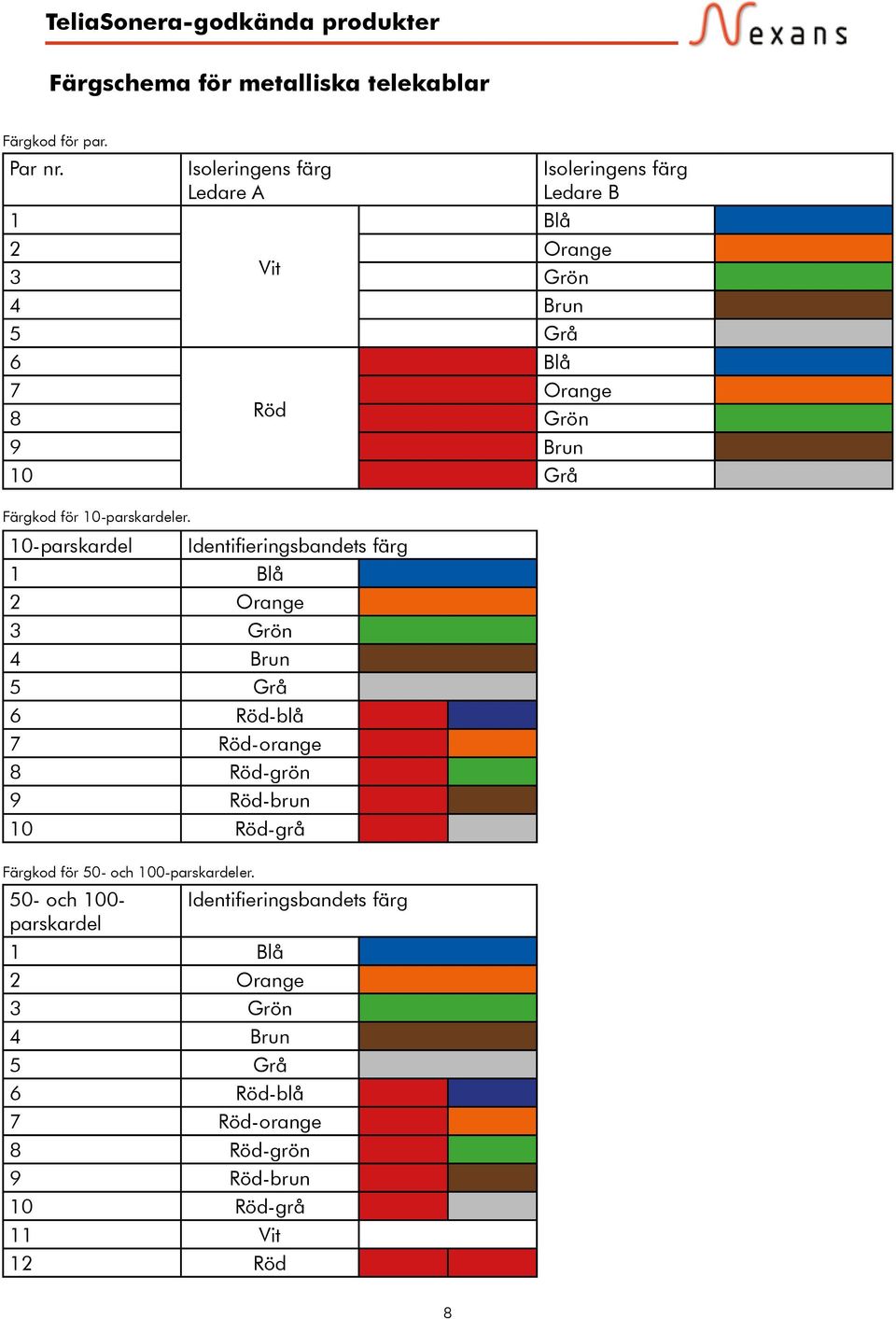

12 -godkända produkter Färgschema för metalliska telekablar Färgkod för par. Par nr. Isoleringens färg Ledare A Isoleringens färg Ledare B Blå 1 2 Orange 3 Vit Grön 4 Brun 5 Grå 6 Blå 7 Orange 8 Röd Grön 9 Brun 10 Grå Färgkod för 10-parskardeler. 10-parskardel Identifieringsbandets färg 1 Blå 2 Orange 3 Grön 4 Brun 5 Grå 6 Röd-blå 7 Röd-orange 8 Röd-grön 9 Röd-brun 10 Röd-grå Färgkod för 50- och 100-parskardeler. 50- och 100- Identifieringsbandets färg parskardel 1 Blå 2 Orange 3 Grön 4 Brun 5 Grå 6 Röd-blå 7 Röd-orange 8 Röd-grön 9 Röd-brun 10 Röd-grå 11 Vit 12 Röd 8

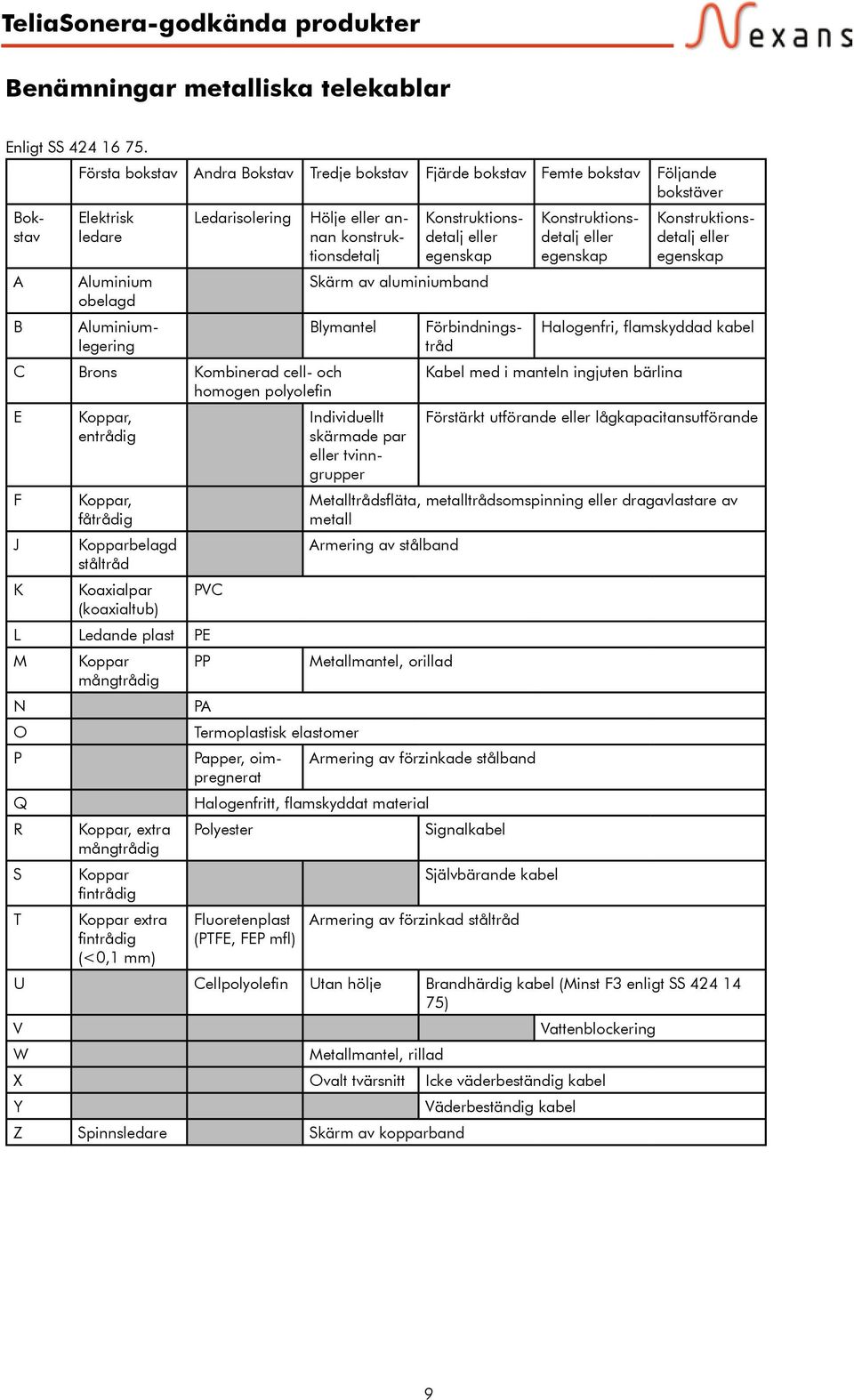

13 -godkända produkter ar metalliska telekablar Enligt SS Bokstav Första bokstav Andra Bokstav Tredje bokstav Fjärde bokstav Femte bokstav Följande bokstäver Elektrisk ledare Ledarisolering E Koppar, entrådig F Koppar, fåtrådig J Kopparbelagd ståltråd K Koaxialpar PVC (koaxialtub) L Ledande plast PE M Koppar PP mångtrådig N PA O P Papper, oimpregnerat Q R Koppar, extra Polyester mångtrådig S Koppar fintrådig T Koppar extra fintrådig (<0,1 mm) Hölje eller annan konstruktionsdetalj Konstruktionsdetalj eller egenskap Skärm av aluminiumband Konstruktionsdetalj eller egenskap Konstruktionsdetalj eller egenskap A Aluminium obelagd B Aluminiumlegering Blymantel C Brons Kombinerad cell- och homogen polyolefin Förbindningstråd Halogenfri, flamskyddad kabel Kabel med i manteln ingjuten bärlina Individuellt Förstärkt utförande eller lågkapacitansutförande skärmade par eller tvinngrupper Metalltrådsfläta, metalltrådsomspinning eller dragavlastare av metall Armering av stålband Metallmantel, orillad Termoplastisk elastomer Armering av förzinkade stålband Halogenfritt, flamskyddat material Signalkabel Fluoretenplast (PTFE, FEP mfl) Självbärande kabel Armering av förzinkad ståltråd U Cellpolyolefin Utan hölje Brandhärdig kabel (Minst F3 enligt SS ) V Vattenblockering W Metallmantel, rillad X Ovalt tvärsnitt Icke väderbeständig kabel Y Väderbeständig kabel Z Spinnsledare Skärm av kopparband 9

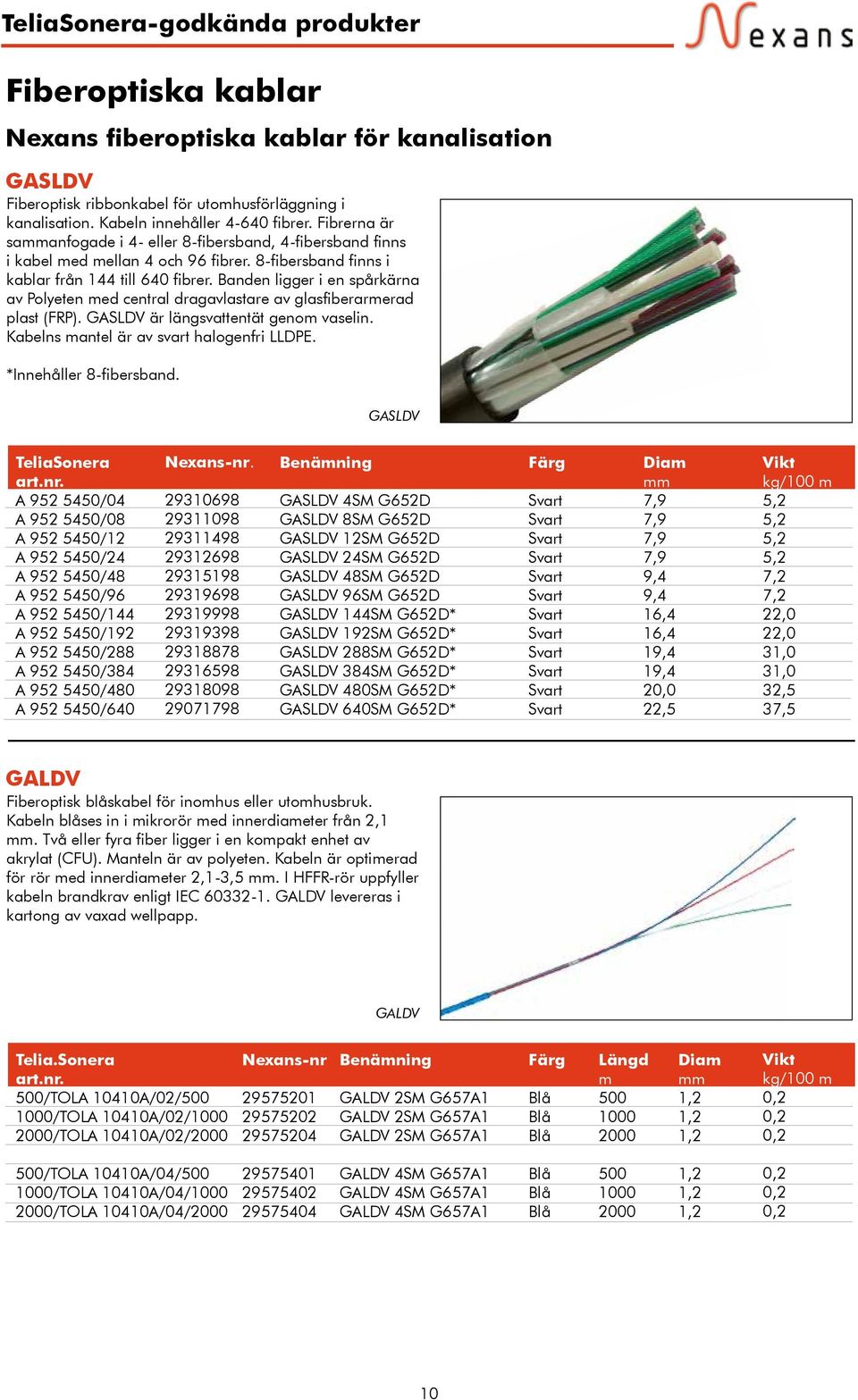

14 -godkända produkter Fiberoptiska kablar Nexans fiberoptiska kablar för kanalisation GASLDV Fiberoptisk ribbonkabel för utomhusförläggning i kanalisation. Kabeln innehåller fibrer. Fibrerna är sammanfogade i 4- eller 8-fibersband, 4-fibersband finns i kabel med mellan 4 och 96 fibrer. 8-fibersband finns i kablar från 144 till 640 fibrer. Banden ligger i en spårkärna av Polyeten med central dragavlastare av glasfiberarmerad plast (FRP). GASLDV är längsvattentät genom vaselin. Kabelns mantel är av svart halogenfri LLDPE. *Innehåller 8-fibersband. GASLDV A /04 A /08 A /12 A /24 A /48 A /96 A /144 A /192 A /288 A /384 A /480 A / GASLDV 4SM G652D GASLDV 8SM G652D GASLDV 12SM G652D GASLDV 24SM G652D GASLDV 48SM G652D GASLDV 96SM G652D GASLDV 144SM G652D* GASLDV 192SM G652D* GASLDV 288SM G652D* GASLDV 384SM G652D* GASLDV 480SM G652D* GASLDV 640SM G652D* Färg Diam mm 7,9 7,9 7,9 7,9 9,4 9,4 16,4 16,4 19,4 19,4 20,0 22,5 Vikt kg/100 m 5,2 5,2 5,2 5,2 7,2 7,2 22,0 22,0 31,0 31,0 32,5 37,5 GALDV Fiberoptisk blåskabel för inomhus eller utomhusbruk. Kabeln blåses in i mikrorör med innerdiameter från 2,1 mm. Två eller fyra fiber ligger i en kompakt enhet av akrylat (CFU). Manteln är av polyeten. Kabeln är optimerad för rör med innerdiameter 2,1-3,5 mm. I HFFR-rör uppfyller kabeln brandkrav enligt IEC GALDV levereras i kartong av vaxad wellpapp. GALDV Telia.Sonera 500/TOLA 10410A/02/ /TOLA 10410A/02/ /TOLA 10410A/02/ GALDV 2SM G657A1 GALDV 2SM G657A1 GALDV 2SM G657A1 Färg Blå Blå Blå Längd m Diam mm 1,2 1,2 1,2 Vikt kg/100 m 0,2 0,2 0,2 500/TOLA 10410A/04/ /TOLA 10410A/04/ /TOLA 10410A/04/ GALDV 4SM G657A1 GALDV 4SM G657A1 GALDV 4SM G657A1 Blå Blå Blå ,2 1,2 1,2 0,2 0,2 0,2 10

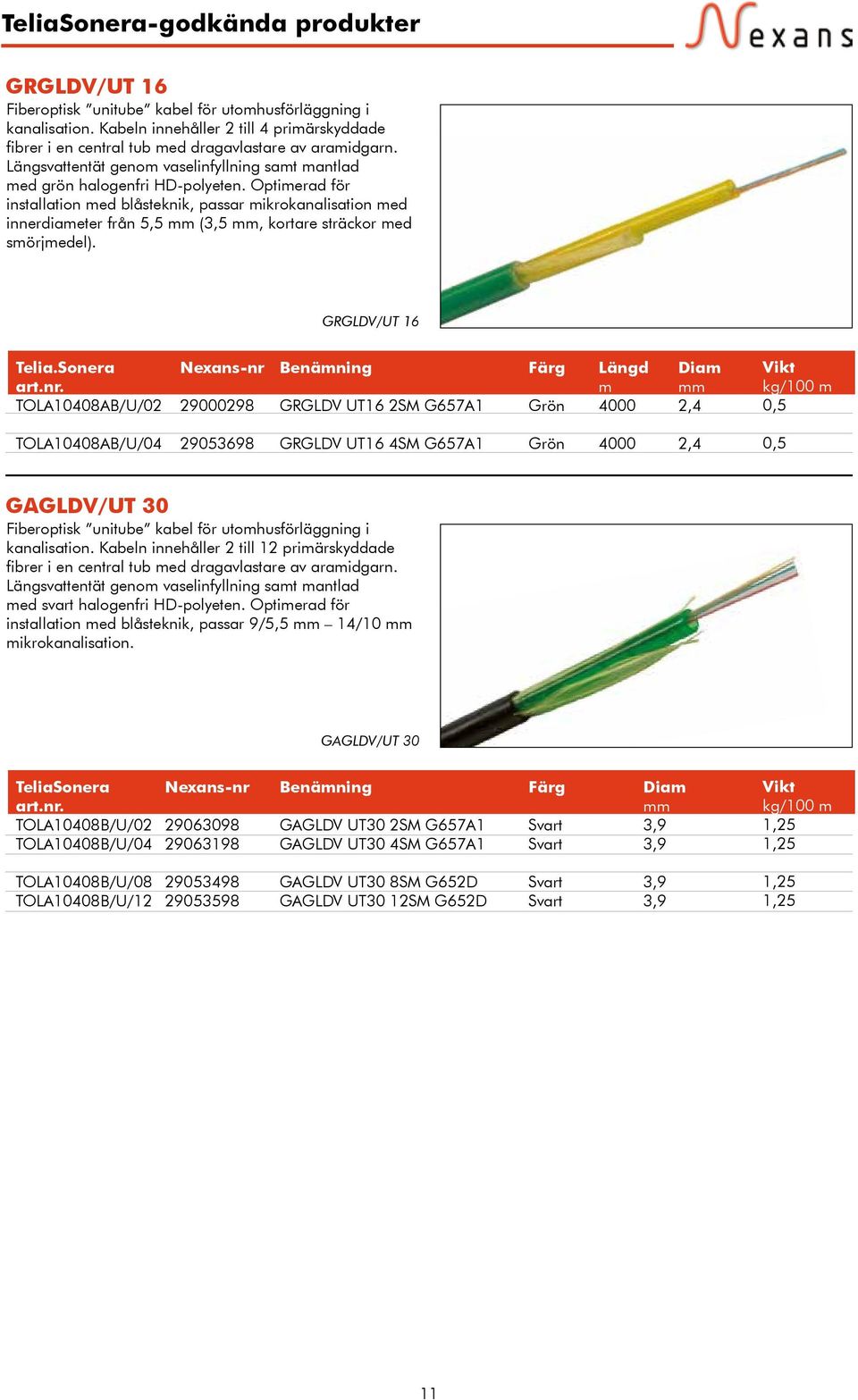

15 -godkända produkter GRGLDV/UT 16 Fiberoptisk unitube kabel för utomhusförläggning i kanalisation. Kabeln innehåller 2 till 4 primärskyddade fibrer i en central tub med dragavlastare av aramidgarn. Längsvattentät genom vaselinfyllning samt mantlad med grön halogenfri HD-polyeten. Optimerad för installation med blåsteknik, passar mikrokanalisation med innerdiameter från 5,5 mm (3,5 mm, kortare sträckor med smörjmedel). GRGLDV/UT 16 Telia.Sonera TOLA10408AB/U/ GRGLDV UT16 2SM G657A1 Färg Grön Längd m 4000 Diam mm 2,4 Vikt kg/100 m 0,5 TOLA10408AB/U/ GRGLDV UT16 4SM G657A1 Grön ,4 0,5 GAGLDV/UT 30 Fiberoptisk unitube kabel för utomhusförläggning i kanalisation. Kabeln innehåller 2 till 12 primärskyddade fibrer i en central tub med dragavlastare av aramidgarn. Längsvattentät genom vaselinfyllning samt mantlad med svart halogenfri HD-polyeten. Optimerad för installation med blåsteknik, passar 9/5,5 mm 14/10 mm mikrokanalisation. GAGLDV/UT 30 TOLA10408B/U/02 TOLA10408B/U/ GAGLDV UT30 2SM G657A1 GAGLDV UT30 4SM G657A1 Färg Diam mm 3,9 3,9 Vikt kg/100 m 1,25 1,25 TOLA10408B/U/08 TOLA10408B/U/ GAGLDV UT30 8SM G652D GAGLDV UT30 12SM G652D 3,9 3,9 1,25 1,25 11

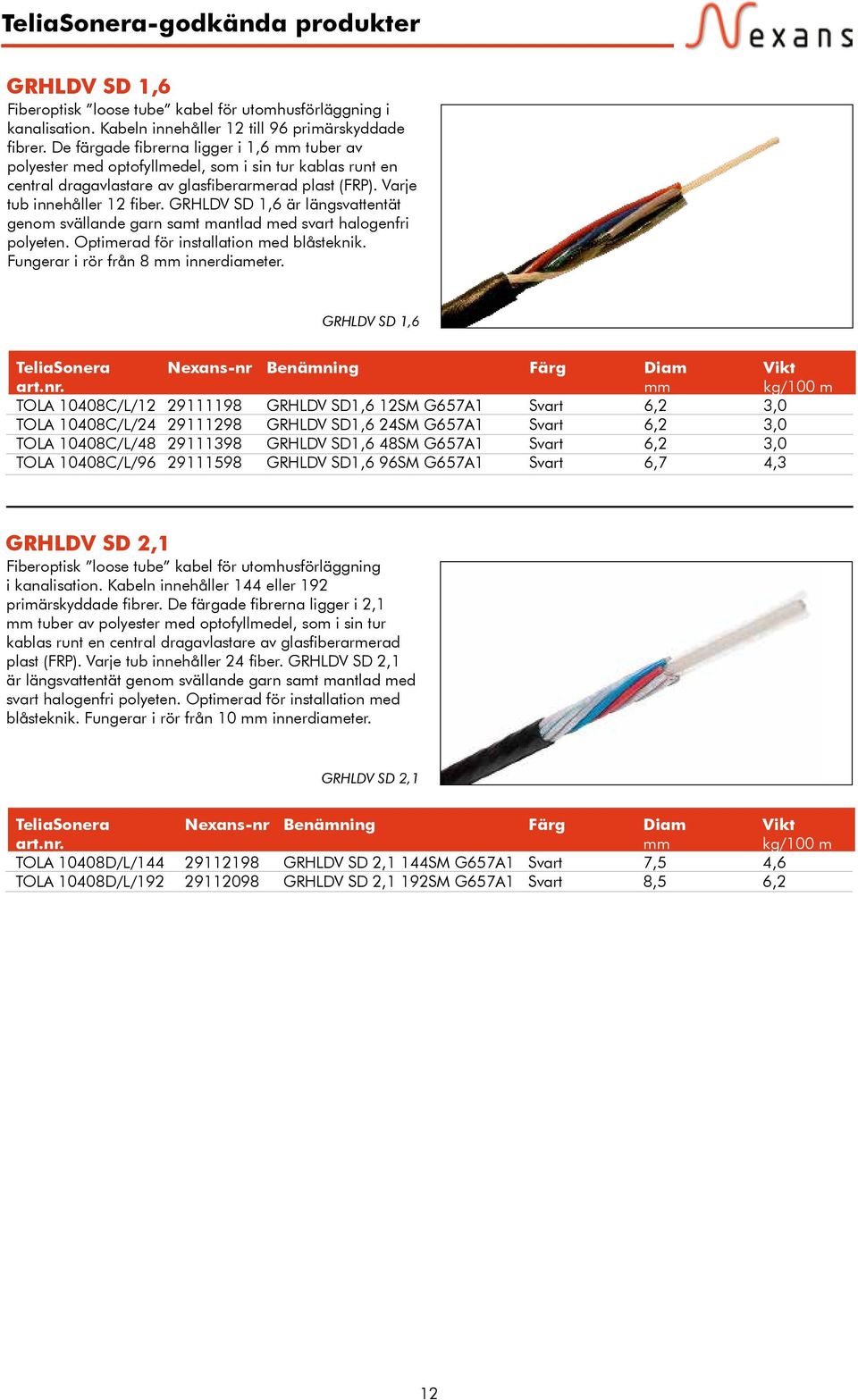

16 -godkända produkter GRHLDV SD 1,6 Fiberoptisk loose tube kabel för utomhusförläggning i kanalisation. Kabeln innehåller 12 till 96 primärskyddade fibrer. De färgade fibrerna ligger i 1,6 mm tuber av polyester med optofyllmedel, som i sin tur kablas runt en central dragavlastare av glasfiberarmerad plast (FRP). Varje tub innehåller 12 fiber. GRHLDV SD 1,6 är längsvattentät genom svällande garn samt mantlad med svart halogenfri polyeten. Optimerad för installation med blåsteknik. Fungerar i rör från 8 mm innerdiameter. GRHLDV SD 1,6 TOLA 10408C/L/12 TOLA 10408C/L/24 TOLA 10408C/L/48 TOLA 10408C/L/ GRHLDV SD1,6 12SM G657A1 GRHLDV SD1,6 24SM G657A1 GRHLDV SD1,6 48SM G657A1 GRHLDV SD1,6 96SM G657A1 Färg Diam mm 6,2 6,2 6,2 6,7 Vikt kg/100 m 3,0 3,0 3,0 4,3 GRHLDV SD 2,1 Fiberoptisk loose tube kabel för utomhusförläggning i kanalisation. Kabeln innehåller 144 eller 192 primärskyddade fibrer. De färgade fibrerna ligger i 2,1 mm tuber av polyester med optofyllmedel, som i sin tur kablas runt en central dragavlastare av glasfiberarmerad plast (FRP). Varje tub innehåller 24 fiber. GRHLDV SD 2,1 är längsvattentät genom svällande garn samt mantlad med svart halogenfri polyeten. Optimerad för installation med blåsteknik. Fungerar i rör från 10 mm innerdiameter. GRHLDV SD 2,1 TOLA 10408D/L/144 TOLA 10408D/L/ GRHLDV SD 2,1 144SM G657A1 GRHLDV SD 2,1 192SM G657A1 Färg Diam mm 7,5 8,5 Vikt kg/100 m 4,6 6,2 12

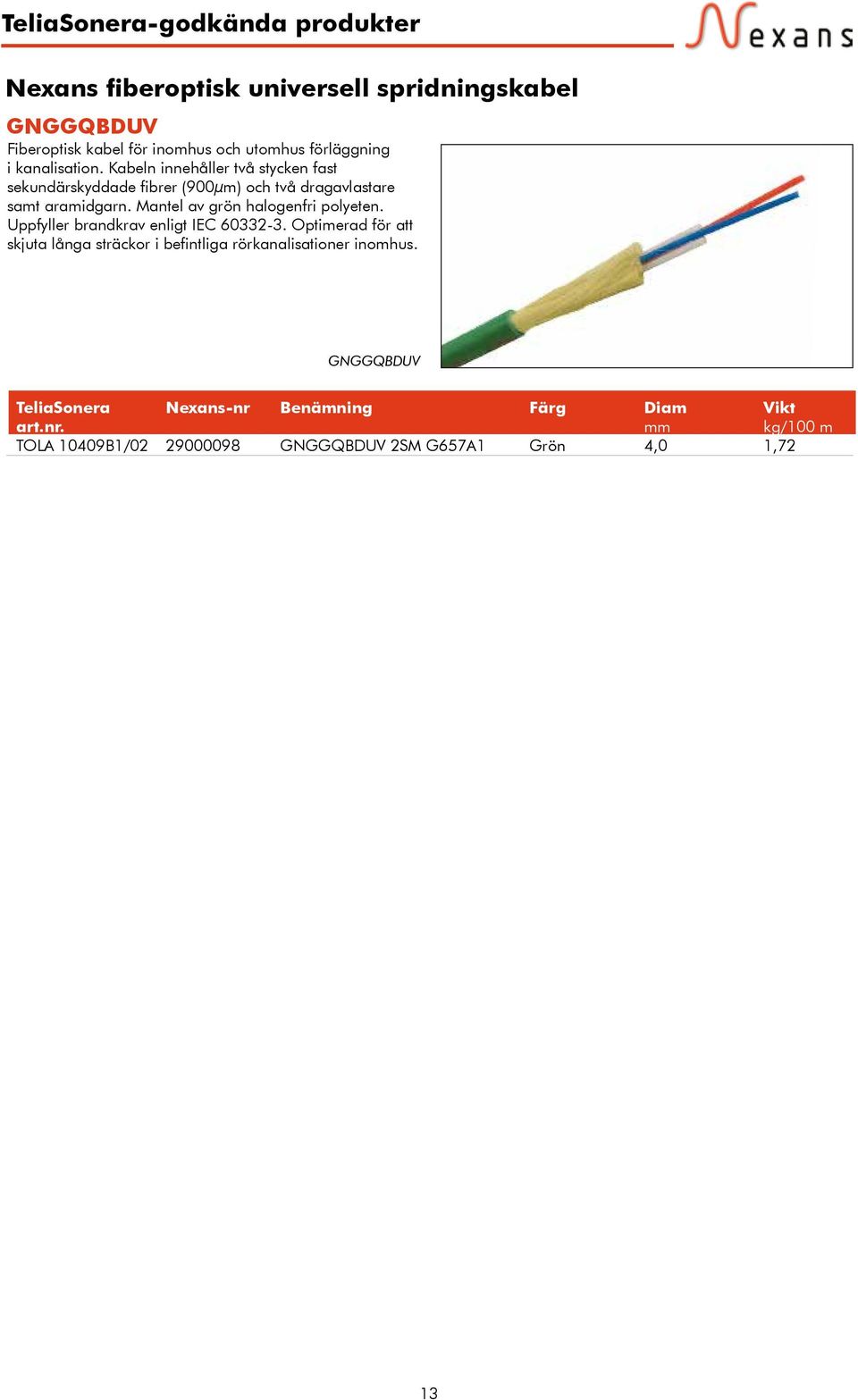

17 -godkända produkter Nexans fiberoptisk universell spridningskabel GNGGQBDUV Fiberoptisk kabel för inomhus och utomhus förläggning i kanalisation. Kabeln innehåller två stycken fast sekundärskyddade fibrer (900µm) och två dragavlastare samt aramidgarn. Mantel av grön halogenfri polyeten. Uppfyller brandkrav enligt IEC Optimerad för att skjuta långa sträckor i befintliga rörkanalisationer inomhus. GNGGQBDUV TOLA 10409B1/ GNGGQBDUV 2SM G657A1 Färg Grön Diam mm 4,0 Vikt kg/100 m 1,72 13

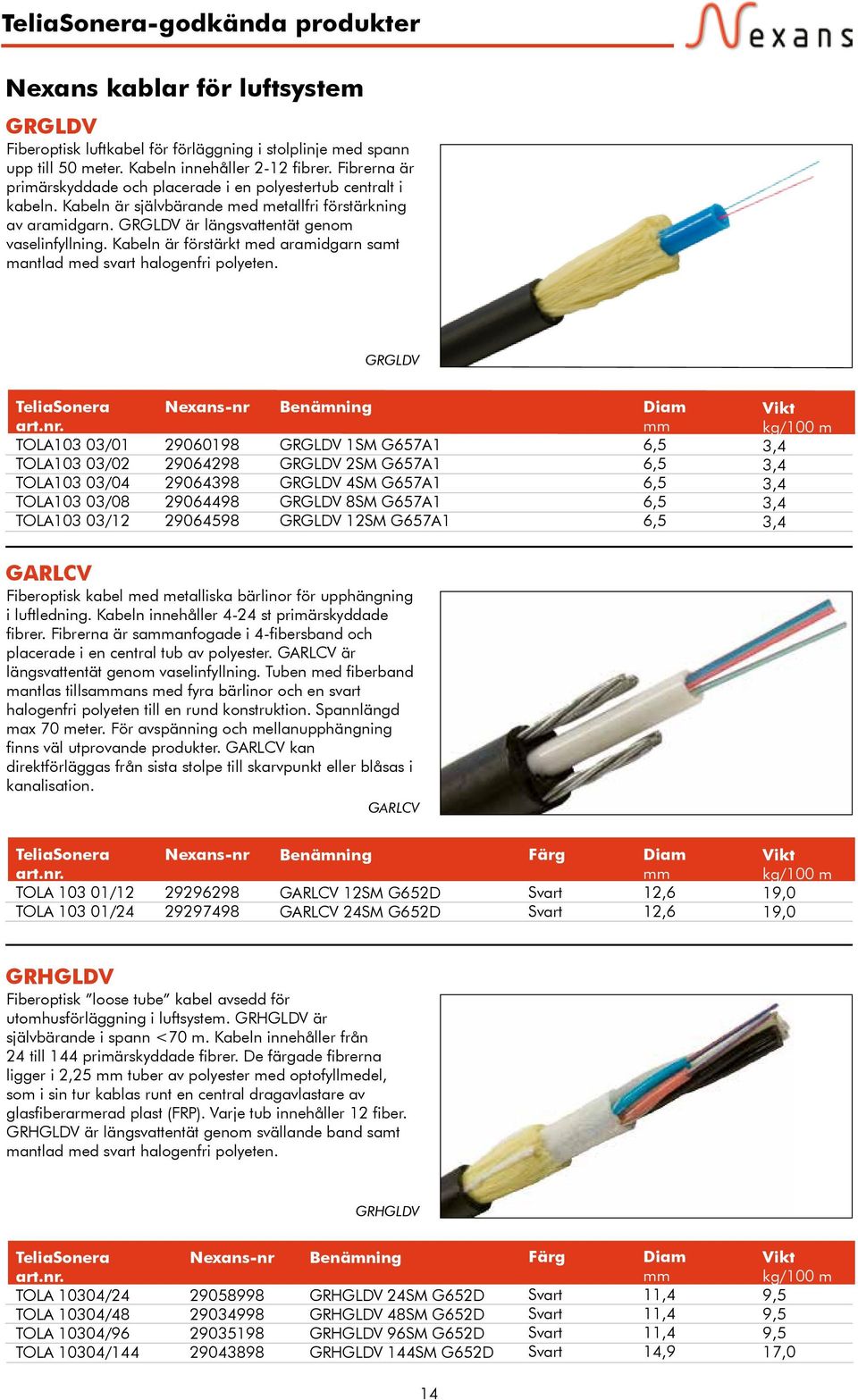

18 -godkända produkter Nexans kablar för luftsystem GRGLDV Fiberoptisk luftkabel för förläggning i stolplinje med spann upp till. Kabeln innehåller 2-12 fibrer. Fibrerna är primärskyddade och placerade i en polyestertub centralt i kabeln. Kabeln är självbärande med metallfri förstärkning av aramidgarn. GRGLDV är längsvattentät genom vaselinfyllning. Kabeln är förstärkt med aramidgarn samt mantlad med svart halogenfri polyeten. GRGLDV TOLA103 03/01 TOLA103 03/02 TOLA103 03/04 TOLA103 03/08 TOLA103 03/ GRGLDV 1SM G657A1 GRGLDV 2SM G657A1 GRGLDV 4SM G657A1 GRGLDV 8SM G657A1 GRGLDV 12SM G657A1 Diam mm 6,5 6,5 6,5 6,5 6,5 Vikt kg/100 m 3,4 3,4 3,4 3,4 3,4 GARLCV Fiberoptisk kabel med metalliska bärlinor för upphängning i luftledning. Kabeln innehåller 4-24 st primärskyddade fibrer. Fibrerna är sammanfogade i 4-fibersband och placerade i en central tub av polyester. GARLCV är längsvattentät genom vaselinfyllning. Tuben med fiberband mantlas tillsammans med fyra bärlinor och en svart halogenfri polyeten till en rund konstruktion. Spannlängd max 70 meter. För avspänning och mellanupphängning finns väl utprovande produkter. GARLCV kan direktförläggas från sista stolpe till skarvpunkt eller blåsas i kanalisation. GARLCV TOLA /12 TOLA / GARLCV 12SM G652D GARLCV 24SM G652D Färg Diam mm 12,6 12,6 Vikt kg/100 m 19,0 19,0 GRHGLDV Fiberoptisk loose tube kabel avsedd för utomhusförläggning i luftsystem. GRHGLDV är självbärande i spann <70 m. Kabeln innehåller från 24 till 144 primärskyddade fibrer. De färgade fibrerna ligger i 2,25 mm tuber av polyester med optofyllmedel, som i sin tur kablas runt en central dragavlastare av glasfiberarmerad plast (FRP). Varje tub innehåller 12 fiber. GRHGLDV är längsvattentät genom svällande band samt mantlad med svart halogenfri polyeten. GRHGLDV TOLA 10304/24 TOLA 10304/48 TOLA 10304/96 TOLA 10304/ GRHGLDV 24SM G652D GRHGLDV 48SM G652D GRHGLDV 96SM G652D GRHGLDV 144SM G652D Färg Diam mm 11,4 11,4 11,4 14,9 Vikt kg/100 m 9,5 9,5 9,5 17,0 14

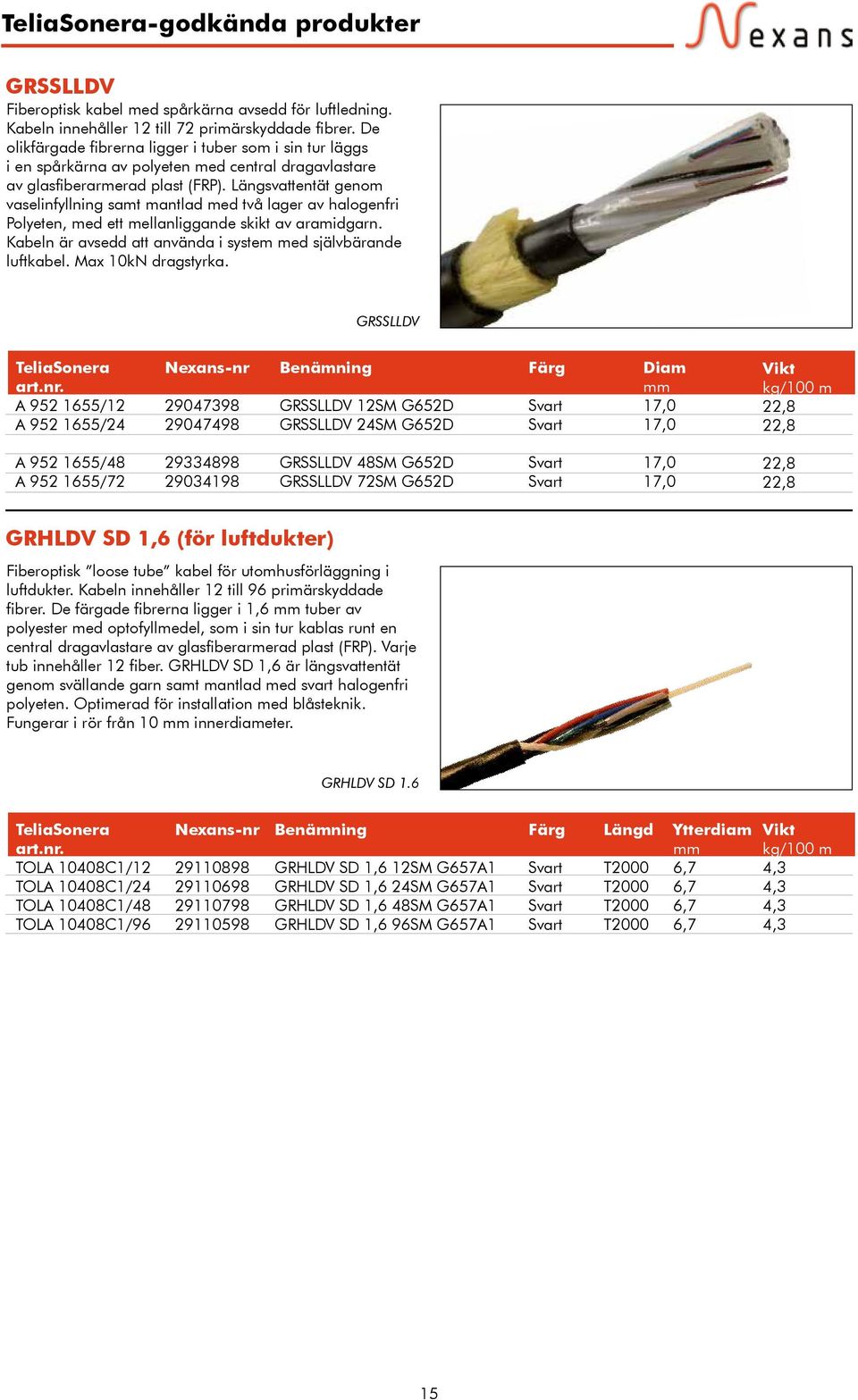

19 -godkända produkter GRSSLLDV Fiberoptisk kabel med spårkärna avsedd för luftledning. Kabeln innehåller 12 till 72 primärskyddade fibrer. De olikfärgade fibrerna ligger i tuber som i sin tur läggs i en spårkärna av polyeten med central dragavlastare av glasfiberarmerad plast (FRP). Längsvattentät genom vaselinfyllning samt mantlad med två lager av halogenfri Polyeten, med ett mellanliggande skikt av aramidgarn. Kabeln är avsedd att använda i system med självbärande luftkabel. Max 10kN dragstyrka. GRSSLLDV A /12 A / GRSSLLDV 12SM G652D GRSSLLDV 24SM G652D Färg Diam mm 17,0 17,0 Vikt kg/100 m 22,8 22,8 A /48 A / GRSSLLDV 48SM G652D GRSSLLDV 72SM G652D 17,0 17,0 22,8 22,8 GRHLDV SD 1,6 (för luftdukter) Fiberoptisk loose tube kabel för utomhusförläggning i luftdukter. Kabeln innehåller 12 till 96 primärskyddade fibrer. De färgade fibrerna ligger i 1,6 mm tuber av polyester med optofyllmedel, som i sin tur kablas runt en central dragavlastare av glasfiberarmerad plast (FRP). Varje tub innehåller 12 fiber. GRHLDV SD 1,6 är längsvattentät genom svällande garn samt mantlad med svart halogenfri polyeten. Optimerad för installation med blåsteknik. Fungerar i rör från 10 mm innerdiameter. GRHLDV SD 1.6 TOLA 10408C1/12 TOLA 10408C1/24 TOLA 10408C1/48 TOLA 10408C1/ GRHLDV SD 1,6 12SM G657A1 GRHLDV SD 1,6 24SM G657A1 GRHLDV SD 1,6 48SM G657A1 GRHLDV SD 1,6 96SM G657A1 Färg Längd T2000 T2000 T2000 T2000 Ytterdiam mm 6,7 6,7 6,7 6,7 Vikt kg/100 m 4,3 4,3 4,3 4,3 15

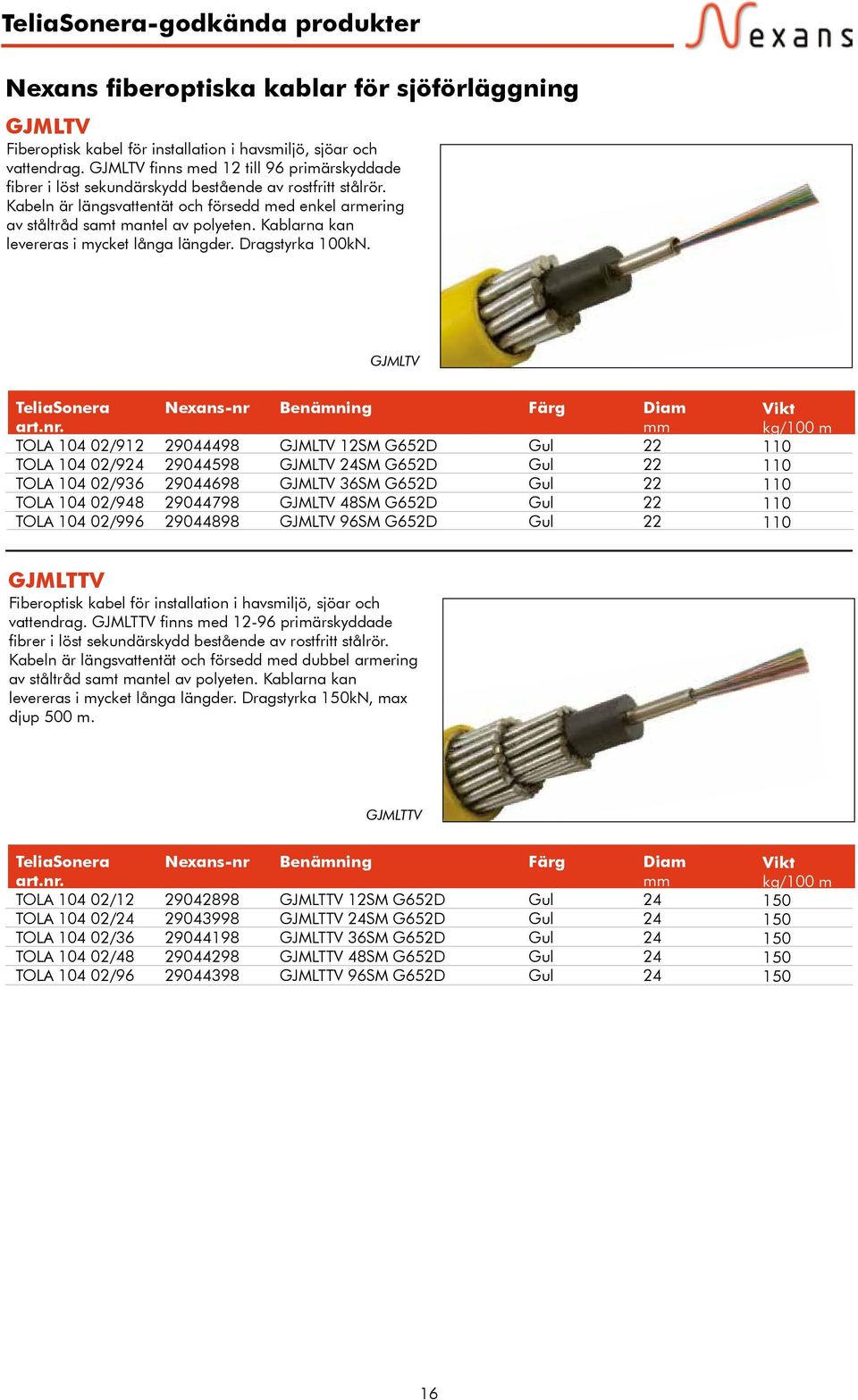

20 -godkända produkter Nexans fiberoptiska kablar för sjöförläggning GJMLTV Fiberoptisk kabel för installation i havsmiljö, sjöar och vattendrag. GJMLTV finns med 12 till 96 primärskyddade fibrer i löst sekundärskydd bestående av rostfritt stålrör. Kabeln är längsvattentät och försedd med enkel armering av ståltråd samt mantel av polyeten. Kablarna kan levereras i mycket långa längder. Dragstyrka 100kN. GJMLTV TOLA /912 TOLA /924 TOLA /936 TOLA /948 TOLA / GJMLTV 12SM G652D GJMLTV 24SM G652D GJMLTV 36SM G652D GJMLTV 48SM G652D GJMLTV 96SM G652D Färg Gul Gul Gul Gul Gul Diam mm Vikt kg/100 m GJMLTTV Fiberoptisk kabel för installation i havsmiljö, sjöar och vattendrag. GJMLTTV finns med primärskyddade fibrer i löst sekundärskydd bestående av rostfritt stålrör. Kabeln är längsvattentät och försedd med dubbel armering av ståltråd samt mantel av polyeten. Kablarna kan levereras i mycket långa längder. Dragstyrka 150kN, max djup 500 m. GJMLTTV TOLA /12 TOLA /24 TOLA /36 TOLA /48 TOLA / GJMLTTV 12SM G652D GJMLTTV 24SM G652D GJMLTTV 36SM G652D GJMLTTV 48SM G652D GJMLTTV 96SM G652D Färg Gul Gul Gul Gul Gul Diam mm Vikt kg/100 m
21 -godkända produkter Nexans fiberoptiska kablar för inomhusförläggning GASQBDUV Fiberoptisk ribbonkabel för inom eller utomhusförläggning i kanalisation. Kabeln innehåller fibrer. Fibrerna är sammanfogade i 4- eller 8-fibersband, 4-fibersband finns i kabel med mellan 4 och 96 fibrer. 8-fibersband finns i kablar från 48 till 640 fibrer. Banden läggs i en spårkärna av Polyeten med central dragavlastare av glasfiberarmerad plast (FRP). GASQBDUV är längsvattentät genom svällande band. Kabelns mantel är av grön halogenfri flamskyddad plast. Uppfyller brandkrav enligt IEC GASQBDUV SD A /04 A /08 A /12 A /24 A / GASQBDUV 4SM G652D GASQBDUV 8SM G652D GASQBDUV 12SM G652D GASQBDUV 24SM G652D GASQBDUV 48SM G652D Färg Grön Grön Grön Grön Grön Diam mm 9,2 9,2 9,2 9,2 10,7 Vikt kg/100 m ,2 A /96 A /192 A /384 A / GASQBDUV 96SM G652D GASQBDUV 192SM G652D GASQBDUV 384SM G652D GASQBDUV 480SM G652D Grön Grön Grön Grön GAGQBDUV Fiberoptisk unitube kabel avsedd för förläggning inom- och utomhus i kanalisation. Kabeln innehåller 4 till 32 fibrer med 4- eller 8- fiberband. I manteln finns två dragavlastningar. Kabeln är längsvattentät genom vattensvällande garn. Mantlad med en halogenfri och flamskyddad plast. Brandkrav enligt IEC GAGQBDUV TOLA /04 TOLA /08 TOLA / GAGQBDUV 4SM G652D GAGQBDUV 8SM G652D GAGQBDUV 12SM G652D Färg Grön Grön Grön Diam mm 5,5 7,0 7,0 Vikt kg/100 m 3,2 4,5 4,5 TOLA /908 TOLA /916 TOLA /924 TOLA / GAGQBDUV 8SM G652D GAGQBDUV 16SM G652D GAGQBDUV 24SM G652D GAGQBDUV 32SM G652D Grön Grön Grön Grön 8,0 8,0 8,0 8,0 5,6 5,6 5,6 5,6 17
22 -godkända produkter N3S Cabinet Cable Fiberoptisk kabel avsedd för inomhusbruk, kortare sträckor <50 m i N3S kabinett. Kabeln innehåller 48 eller 96 fibrer med 8-fibersband. Enkel eller dubbla mantlar. Manteln är halogenfri och flamskyddad. Uppfyller IEC N3S Cabinet Cable TOLA 10202/48 TOLA 10202/ GAQQDBU 48SM G652D GAQQDBU 96SM G652D Färg Grön Grön Diam mm 7,0 9,0 Vikt kg/100 m 4,5 7,0 GRGQBDU Fiberoptisk kabel för inomhusförläggning som anslutningskabel eller korskopplingskabel. GRGQBDU, finns med en eller två fast sekundärskyddade fiber 900µm. Kabeln är förstärkt med aramidgarn. Manteln är halogenfri och flamskyddad. Uppfyller brandkrav enligt IEC GRGQBDU A /01 A /02 A /901 A / GRGQBDU 1SM G652D GRGQBDU 2SM G652D GRGQBDU 1SM G657A1 GRGQBDU 2SM G657A1 Färg Blå Blå Gul Gul Diam mm 1,85 1,85 x 4,2 1,85 1,85 x 4,2 Vikt kg/100 m 0,4 0,9 0,4 0,9 GRHQQBDU Fiberoptisk kabel för inomhusförläggning på kabelstege. Kabeln innehåller 8 st eller 16 st kablade GRGQBDU med central dragavlastare av glasfiberarmerad plast (FRP). GRGQBDU innehåller en fast sekundärskyddade fiber som förstärkts med aramidgarn samt är mantlad med en blå halogenfri och flamskyddad plast. Uppfyller brandkrav enligt IEC , cat C vilket motsvarar brandspridningsklass F4C enligt SS GRGQBDU A /08 A / GRHQQBDU 8SM G652D GRHQQBDU 16SM G652D Färg Blå Blå Diam mm 9,2 13,3 Vikt kg/100 m 9,0 13,0 18
23 -godkända produkter Teknisk information fiberoptiska kablar ar fiberoptiska kablar Enligt SS Första Bokstav Andra Bokstav Tredje Bokstav Fjärde Bokstav Femte Bokstav Följande Bokstäver A B C D Fiberband Bokstav Optisk ledare Sekundärskydd Hölje eller Konstruktiondsdetaljer Konstruktionsdetalj eller egenskap Konstruktionsdetalj eller egenskap Egenskaper Halogenfri flamskyddad kabel I manteln ingjuten bärlina Metallfri kabel konstruktion G Glasfiber Metallfri förstärkning eller dragavlastare utanför H J L Q R S T U V W Fiber utan sekundärskydd Tuber med fiber lagda direkt runt en dragavlastare Mantel av Polyeten Halogenfritt, flamskyddat material enligt SS eller SS Tuber av Polyester Spårkabel med dragavlastare i centrum Självbärande kabel Armering av förzinkad ståltråd Armering korrugerat stålband Brandhärdig kabel enligt IEC cat.c Vattenblockering 19
24 -godkända produkter Tekniska data för optiska fibrer Transmissionsegenskaper vid 20 C G652D Parameter Område Värde Enhet Dämpning maxvärde nm 0,40 db/km Dämpning medelvärde nm 0,37 db/km Dämpning maxvärde 1383 nm 0,40 db/km Dämpning medelvärde 1383 nm 0,30 db/km Dämpning maxvärde nm 0,28 db/km Dämpning medelvärde nm 0,22 db/km Dämpning maxvärde nm 0,40 db/km Dämpning medelvärde nm 0,30 db/km Kromatisk dispersion nollgenomgång nm Kromatisk lutning vid nollgenomgång 0,092 ps/nm²/km Kromatisk dispertion nm <3,5 ps/nm/km Kromatisk dispersion 1550 nm >18 ps/nm/km Cut-Off våglängd kabel <1260 nm PMD, enskild fiber 1550 <0,20 ps/ km Diameter över cladding 125±2 µm Diameter över coating 250±15 Min bending radius 30 mm Fiber curl >4 m Ovalitet <1 % Koncentricitetsfel, modfält max 0,8 µm Koncentricitetsfel, modfäl medel 0,5 µm Modfältsdiameter 1310 nm 9,2±0,4 nm Proof-test nivå 1 % Proof-test tid 1 s 20
25 -godkända produkter Färgschema tubkabel Färg- och uppläggningsschema S12 Färg- och Uppläggningsschema - S12 Fiberfärgkodning: Fiber 1 Fiber 2 Fiber 3 Fiber 4 Fiber 5 Fiber 6 Fiber 7 Fiber 8 Fiber 9 Fiber 10 Fiber 11 Fiber fiberstub Röd Blå Vit Grön Gul Grå Brun Violett Orange Turkos Rosa 24-fiberstub (fiber 1-12)(R)* Röd Blå Vit Grön Gul Grå Brun Violett Orange Turkos Rosa 24-fiberstub (fiber 13-24)(B)* Röd Blå Vit Grön Gul Grå Brun Violett Orange Turkos Rosa 24-fiberstub (fiber 1-12)** Röd Blå Vit Grön Gul Grå Brun Violett Orange Turkos Rosa 24-fiberstub (fiber 13-24)** Röd (RM) Blå (RM) Vit (RM) Grön (RM) Gul (RM) Grå (RM) Brun (RM) Ofärgad (RM) Violett (RM) Orange (RM) Turkos (RM) Rosa (RM) * = för unitube, garn lindat runt 12 fibrer B = blått garn RM = ringmärkt ** = för loose tube R = rött garn Tubfärgskodning: Fibertal Tub 1 Tub 2 Tub 3 Tub 4 Tub 5 Tub 6 Tub 7 Tub 8 Tub 9 Tub 10 Tub 11 Tub 12 Fibrer/tub 12 Röd Röd Blå Röd Blå Vit Vit Röd Blå Vit Vit Vit Vit Röd Blå Vit Vit Vit Vit Vit Vit Röd Blå Vit Vit Vit Vit Vit Vit Vit Vit Vit Vit Röd Blå Vit Vit Vit Vit (Lager 1) Röd Blå Vit Vit Vit Vit (Lager 2) Röd Blå Vit Vit Vit Vit Vit Vit Vit Vit Röd Blå Vit Vit Vit Vit Vit Vit (Lager 1) Röd Blå Vit Vit Vit Vit (Layer 2) Röd Blå Vit Vit Vit Vit Vit Vit Vit Vit Vit Vit (Lager 1) Röd Blå Vit Vit Vit Vit Vit Vit Vit (Lager 2)* Röd Blå Vit Vit Vit Vit Vit Vit Vit Vit Vit Vit 12 * = tub 13, 14 och 15 är vita 21
26 -godkända produkter Färgschema fiberband S12-identifiering bandfiberkablar Inom varje band identifieras varje fiber enligt tabellerna nedan. Tabellen nedan anger vilka band som ligger i vilka spår i olika kablar. *Färgen i rutorna anger färgen på sista två fiberna i varje band. 22
27 -godkända produkter Exempel på ett antal olika kablar med fiberfärger enligt S12. 23
28 -godkända produkter Streckkodsidentifiering i fiberbandskablar GASLDV - GASLLDV - GASALTTLV - GASQBDUV Typ Fiber/ band Spår 1 Spår 2 Spår 3 Spår fiber 4 I 8-fiber 4 I I 12-fiber 4 I I I 24-fiber 4 I II I II I II 48-fiber 4 I II I II I II I II 48-fiber 8 I II III I II III 96-fiber 4 I II III IIII I II III IIII I II III IIII I II III IIII 96-fiber 8 I II III I II III I II III I II III 192-fiber 8 I II III IIII I II III IIII I II III IIII I II III IIII 384-fiber 8 I II III IIII IIII I IIII II I II III IIII IIII I IIII II I II III IIII IIII I IIII II I II III IIII IIII I IIII II 480-fiber 8 I II III IIII IIII I IIII II IIII III IIII IIII I II III IIII IIII I IIII II IIII III IIII IIII I II III IIII IIII I IIII II IIII III IIII IIII I II III IIII IIII I IIII II IIII III IIII IIII Typ Fiber/ band Spår 5 Spår 6 Spår 7 Spår fiber 4 I II I II 96-fiber 4 I II III IIII I II III IIII 192-fiber 8 I II III IIII I II III IIII 384-fiber 8 I II III IIII IIII I IIII II I II III IIII IIII I IIII II I II III IIII IIII I IIII II I II III IIII IIII I IIII II 480-fiber 8 I II III IIII IIII I IIII II IIII III I II III IIII IIII I IIII II IIII III I II III IIII IIII I IIII II IIII III I II III IIII IIII I IIII II IIII III 24
29 -godkända produkter Fiberoptiska komponenter Nexans ODF-system N3S modell TS Nexans Space Saving Solution (N3S) erbjuder enkel, flexibel och kompakt korskoppling, terminering och skarvning av optokablar med fibertal från 48 upp till fibrer. Varje enskilt stativ upptar endast en golvyta av 300 x 600 mm och har en kapacitet på upp till 1536 SC-kontakter. Stativen kan monteras mot vägg, fristående eller rygg-mot-rygg till annat stativ. I systemet ingår kablagestege och korskoppling görs enkelt med endast en längd på kablage som styrs av stativets höjd. De fiberoptiska korskopplingsboxarna är förkontakterade i fabrik och levereras med stubbkabel eller som fanoutbox. Nexans N3S ODF-system I vissa stationsmiljöer krävs möjligheten att hantera stor mängd fibrer och kablar. Nexans har ett komplett system för detta behov. N3S-systemet klarar att hantera upp till 1536 fibrer på en yta av 600 x 300 mm. För att göra systemet komplett medföljer tillbehör i form av kablagestege, utdragningsramp, galgar, guider, mm i leveransen. N3S har ett väl genomtänkt skydds- och hanteringssystem för fibrer och kablage. Till N3S-systemet passar ODF:er av typen N3S. Stativet levereras sammansatt och liggande i kartong för bästa transportskydd. Höjdmått enligt nedan är exklusive kablagestege. N3S ODF-system BABA /18 BABA / Nexans N3S-stativ för 1152 SC-kontakter Nexans N3S-stativ för 1536 SC-kontakter Mått 300x600x1800 mm 300x600x2200 mm Nexans N3S ODF-system - tillbehör Tillbehör till Nexans N3S ODF-system för att komplettera BABA /18 och BABA /22-stativ. SXAA SXAA SXAA SXAA SXAA SXAA N3S-galge för kablage N3S-brygga till kablagestege för toppmontage N3S Distansplåt för KK-stativ Info 8-10 st levereras med stativet För anslutningskablar 25
30 -godkända produkter Nexans N3S ODF med GASQBDUV Denna Nexans N3S-box levereras förkontakterad med 48 eller 96 fibrer med kontakttyp SC och prestanda UPC. Boxen levereras komplett med panelplatta, mellanstycken (24 eller 48xSC-duplex), kontakter, kabelinfästning, beröringsskydd samt med önskad kabellängd enligt nedan, av kabeltypen GASQBDUV 48 eller 96SM G652D (med 6,5 meter N3S-skyddstub). N3S-boxen kan placeras i stativ av typen BABA /18 och BABA /22. *Vid beställning fyll i xx med önskad längd av kabeltypen GASQBDUV N3S ODF med GASQBDUV 48/NBAA /15 48/NBAA /30 48/NBAA /50 48/NBAA /70 48/NBAA /100 48/NBAA /xx* Längdberoende N3S ODF-enhet 48-f SC N3S ODF-enhet 48-f SC N3S ODF-enhet 48-f SC N3S ODF-enhet 48-f SC N3S ODF-enhet 48-f SC N3S ODF-enhet 48-f SC Längd 15 meter 30 meter 70 meter 100 meter meter 96/NBAA /15 96/NBAA /30 96/NBAA /50 96/NBAA /70 96/NBAA /100 96/NBAA /xx* Längdberoende N3S ODF-enhet 96-f SC N3S ODF-enhet 96-f SC N3S ODF-enhet 96-f SC N3S ODF-enhet 96-f SC N3S ODF-enhet 96-f SC N3S ODF-enhet 96-f SC 15 meter 30 meter 70 meter 100 meter meter Nexans N3S ODF med GAQQDBU Denna Nexans N3S-box levereras förkontakterad med 48 eller 96 fibrer med kontakttyp SC och prestanda UPC. Boxen levereras komplett med panelplatta, mellanstycken (24 eller 48xSCduplex), kontakter, kabelinfästning, beröringsskydd samt med önskad kabellängd enligt nedan, av kabeltypen GAQQDBU 48 eller 96SM G652D. N3Sboxen kan placeras i stativ av typen BABA /18, och BABA /22. N3S ODF med GAQQDBU 48/NBAA /15 48/NBAA /30 48/NBAA /50 48/NBAA / N3S ODF-enhet 48-f SC N3S ODF-enhet 48-f SC N3S ODF-enhet 48-f SC N3S ODF-enhet 48-f SC Längd 15 meter 30 meter 70 meter 96/NBAA /15 96/NBAA /30 96/NBAA /50 96/NBAA / N3S ODF-enhet 96-f SC N3S ODF-enhet 96-f SC N3S ODF-enhet 96-f SC N3S ODF-enhet 96-f SC 15 meter 30 meter 70 meter 26
31 -godkända produkter Nexans N3S 48 eller 96 fibrer med mellanstycken och fan-outer Denna Nexans N3S-box levereras förkontakterad med 6 fan-outer (48-fibrer) eller 12 fan-outer (96 fibrer) med kontakttyp SC och prestanda UPC. Boxen levereras komplett med panelplatta, mellanstycken (24 eller 48xSC-duplex), kontakter, kabelinfästning, beröringsskydd samt skarvplatta (kassett). N3S-boxen kan placeras i stativ av typen BABA /18, och BABA /22. 48/NBAA /F 96/NBAA /F 48/NBAA /F 96/NBAA /F N3S ODF-enhet 96-f SC N3S ODF-enhet 96-f SC Info 6 st 8-fibers fan-outer 12 st 8-fibers fan-outer 27
32 -godkända produkter Nexans N3S ODF med GAQQDBU för utkabling av switchar Denna Nexans N3S-box levereras som förkontakterad ODF-enhet med 96 fibrer SC/UPC-SC/UPC och kabeltyp GAQQDBU 96SM G652D med delning till 4 st 24 fiber för anslutning till aktiv utrustning. Längd nedan är kabelväg från ODF-stativets topp till stativtopp med aktiv utrustning, i steg om två meter upp till 60 meter. Kontakterna är i båda ändar märkta från 1-96 och är vid utrustningen fördelade i tuber: röd 1-24, blå 25-48, vit och grön N3S-boxen kan placeras i stativ av typen BABA /18 och BABA /22. N3S ODF 96/TSRA /424/2M 96/TSRA /424/4M 96/TSRA /424/6M 96/TSRA /424/8M 96/TSRA /424/10M 96/TSRA /424/12M 96/TSRA /424/14M 96/TSRA /424/16M 96/TSRA /424/18M 96/TSRA /424/20M 96/TSRA /424/22M 96/TSRA /424/24M 96/TSRA /424/26M 96/TSRA /424/28M 96/TSRA /424/30M 96/TSRA /424/32M 96/TSRA /424/34M 96/TSRA /424/36M 96/TSRA /424/38M 96/TSRA /424/40M 96/TSRA /424/42M 96/TSRA /424/44M 96/TSRA /424/46M 96/TSRA /424/48M 96/TSRA /424/50M 96/TSRA /424/52M 96/TSRA /424/54M 96/TSRA /424/56M 96/TSRA /424/58M 96/TSRA /424/60M N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC N3S ODF-enhet 96-f SC/UPC-SC/UPC Längd (A mått) 2 meter 4 meter 6 meter 8 meter 10 meter 12 meter 14 meter 16 meter 18 meter 20 meter 22 meter 24 meter 26 meter 28 meter 30 meter 32 meter 34 meter 36 meter 38 meter 40 meter 42 meter 44 meter 46 meter 48 meter 52 meter 54 meter 56 meter 58 meter 60 meter 28
33 -godkända produkter Nexans N3S ODF med GAQQDBU för utkabling av switchar Denna Nexans N3S-box levereras som förkontakterad ODF-enhet med 96 fibrer SC/UPC-LC/UPC och kabeltyp GAQQDBU 96SM G652D med delning till 4 st 24 fiber för anslutning till aktiv utrustning. Längd nedan är kabelväg från ODF-stativets topp till stativtopp med aktiv utrustning, i steg om två meter upp till 60 meter. Kontakterna är i båda ändar märkta från 1-96 och är vid utrustningen fördelade i tuber: röd 1-24, blå 25-48, vit och grön N3S-boxen kan placeras i stativ av typen BABA /18 och BABA /22. N3S ODF 96/TSRA /424/2M 96/TSRA /424/4M 96/TSRA /424/6M 96/TSRA /424/8M 96/TSRA /424/10M 96/TSRA /424/12M 96/TSRA /424/14M 96/TSRA /424/16M 96/TSRA /424/18M 96/TSRA /424/20M 96/TSRA /424/22M 96/TSRA /424/24M 96/TSRA /424/26M 96/TSRA /424/28M 96/TSRA /424/30M 96/TSRA /424/32M 96/TSRA /424/34M 96/TSRA /424/36M 96/TSRA /424/38M 96/TSRA /424/40M 96/TSRA /424/42M 96/TSRA /424/44M 96/TSRA /424/46M 96/TSRA /424/48M 96/TSRA /424/50M 96/TSRA /424/52M 96/TSRA /424/54M 96/TSRA /424/56M 96/TSRA /424/58M 96/TSRA /424/60M N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC N3S ODF-enhet 96-f SC/UPC-LC/UPC Längd (A mått) 2 meter 4 meter 6 meter 8 meter 10 meter 12 meter 14 meter 16 meter 18 meter 20 meter 22 meter 24 meter 26 meter 28 meter 30 meter 32 meter 34 meter 36 meter 38 meter 40 meter 42 meter 44 meter 46 meter 48 meter 52 meter 54 meter 56 meter 58 meter 60 meter 29
34 -godkända produkter ODF-stativ FiA 14 modell TS ODF-stativ FIA 14tum modell TS är ett system för för ODF-enheter 14 vid termionering av optokablar vid utbyggnad av fiber i Accessnätet (FIA). ODF-stativ ODF-stativ FiA 14 är designat för massterminering av optokablar och har stor fiberkapacitet (samma som N3S). Däremot har stativet en begränsad flexibilitet för framtida ändringar och skall endast användas där ändringar aldrig sker som t.ex. linjekablar på Linjesidan i ODF. Stativen är designade för att använda ODF-enheter enligt 14 som bygger på samma standard som 19 fast breddmåttet är minskat till 14 i stället för 19. Den gula topplacerade kablagestegen (som ingår i N3S) medföljer stativen men är inte inräknad i stativhöjden. ODF-stativ FIA BABA M/V18 BABA M/V ODF-stativ FiA 14, modell TS-M, Vänster ODF-stativ FiA 14, modell TS-M, Vänster Mått 300x600x1800 mm 300x600x2200 mm FiA 14 modell Nexans KB1448 och KB1496 GAQQDBU Dessa Nexans 14 KB1448 eller KB1496 levereras förkontakterad med 48 eller 96 fibrer av kontakttyp SC och prestanda UPC. Boxen levereras komplett med panelplatta, mellanstycken (24 eller 48xSC-duplex), kontakter och kabelinfästning samt med önskad kabellängd enligt nedan, av kabeltypen GAQQDBU 48 eller 96 SM G652D. FIA 14 ODF Modell N 48/NBAA /15 48/NBAA /30 48/NBAA /50 48/NBAA /70 96/NBAA /15 96/NBAA /30 96/NBAA /50 96/NBAA / FiA 14 ODF 48 SC/UPC FiA 14 ODF 48 SC/UPC FiA 14 ODF 48 SC/UPC FiA 14 ODF 48 SC/UPC FiA 14 ODF 96 SC/UPC FiA 14 ODF 96 SC/UPC FiA 14 ODF 96 SC/UPC FiA 14 ODF 96 SC/UPC Längd 15 meter 30 meter 70 meter 15 meter 30 meter 70 meter 30
Kablar och komponenter godkända av TeliaSonera 2015-2016
