1 Brandsäkra kablar En investering för livet

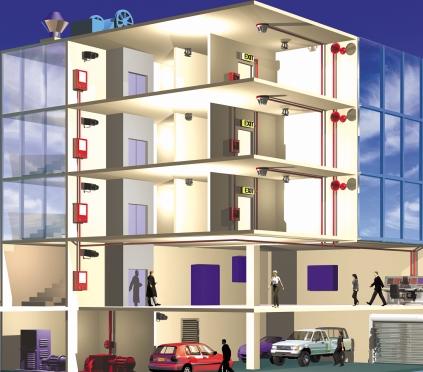

2 Brandsäkra kablar - en investering för livet Brandsäkra kablar rekommenderas för användning i installationer där det är krav på funktion även under brand. Genom att använda brandsäkra kablar i viktiga alarm-, styr-, signal- och energimatningssystem får man en garanti att dessa inte slås ut även om branden når själva kablarna. Det kan vara en investering som visar sig rädda liv. Exempel på viktiga system: signal- och säkerhetsljus som ska guida människor ut från byggnaden rökgasfläktar hissar Förutom att kabeln fungerar under och efter en brand, avger Nexans brandsäkra kablar inga korrosiva gaser och endast små mängder rök vid en brand. IKOSAFE 500 Brandsäker, oskärmad installationskabel i halogenfritt utförande. För fast förläggning på stege, direkt på vägg samt i rör eller kanal. Beteckning SEG:nr Vikt kg/100m Ytterdiameter nom mm Längd Förpackning IKOSAFE 3G1,5 300/500V ,0 500 Trumma IKOSAFE 3G2,5 300/500V ,0 500 Trumma IKOSAFE 4G1,5 300/500V ,0 500 Trumma IKOSAFE 5G1,5 300/500V ,0 500 Trumma IKOSAFE 5G2,5 300/500V ,0 500 Trumma IKOSAFE-STYR Brandlarmssystem, nödbelysning, styrsystem mm. För fast förläggning på stege, direkt på vägg samt i rör eller kanal. Beteckning SEG:nr Vikt kg/100m Ytterdiameter max mm Längd Förpackning IKOSAFE-STYR 7G1,5 300/500V ,8 500 Trumma IKOSAFE-STYR 12G1,5 300/500V ,6 500 Trumma IKOSAFE-STYR 19G1,5 300/500V ,4 500 Trumma IKOSAFE-STYR 27G1,5 300/500V ,5 24,1 500 Trumma IKOSAFE-STYR 37G1,5 300/500V ,0 500 Trumma IKOSAFE-STYR 7G2,5 300/500V ,8 500 Trumma

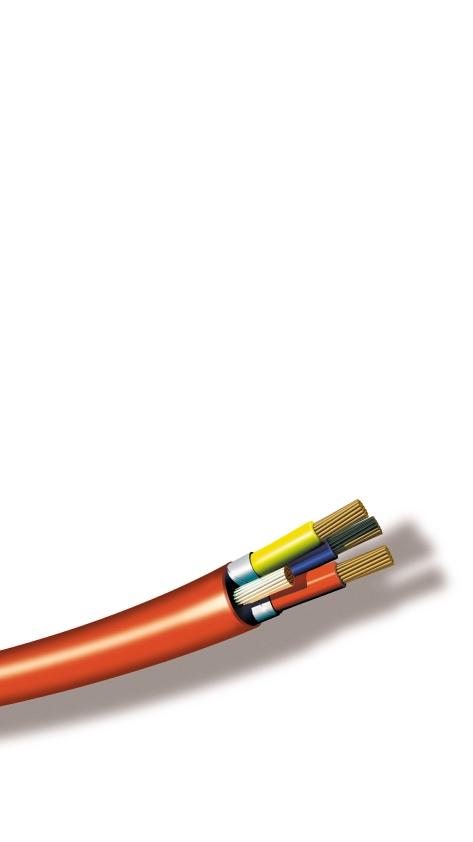

3 IKOSAFE-S Brandsäker kraftkabel med koncentrisk skärm. För 1,5-2,5 mm 2 består skärmen av ett längslagt aluminiumband i kombination med en biledare medan grövre kablar har en skärm bestående av runda koppartrådar med motspiral. IKOSAFE-S kan användas för fast förläggning i alla typer av utrymmen. Beteckning SEG:nr Ledare, Ytterdiameter Kabelvikt Längd Förpackning tvärsnittstyp mm kg/100m IKOSAFE-S 1KV 2x1,5/1, Rund 11,9 16,7 500 Trumma IKOSAFE-S 1KV 3x1,5/1, Rund 12,5 18,5 500 Trumma IKOSAFE-S 1KV 4x1,5/1, Rund Trumma IKOSAFE-S 1KV 2x2,5/2, Rund 14, Trumma IKOSAFE-S 1KV 3x2,5/2, Rund 15, Trumma IKOSAFE-S 1KV 4x2,5/2, Rund Trumma IKOSAFE-S 1KV 4x6/ Rund 18,1 55,1 500 Trumma IKOSAFE-S 1KV 4X10/ Rund 22,0 80,6 500 Trumma IKOSAFE-S 1KV 4X16/ Rund 24,2 115,5 500 Trumma IKOSAFE-S 1KV 4X25/ Rund 26,0 130,4 500 Trumma IKOSAFE-S 1KV 4X35/ Rund 30,0 202,0 500 Trumma IKOSAFE-S 1KV 4X50/ Rund Trumma IKOSAFE-S 1KV 4X70/ Sektorformad 36,0 384,0 500 Trumma IKOSAFE-S 1KV 4X95/ Sektorformad Trumma IKOSAFE-S 1KV 4X120/ Sektorformad Trumma IKOSAFE-S 1KV 4X150/ Sektorformad Trumma IKOSAFE-S 1KV 4X185/ Sektorformad Trumma IKOSAFE-S 1KV 4X240/ Sektorformad Trumma IKOSAFE TEL Brandsäker telekabel för användning i brandlarmsanläggningar. Förläggs inomhus i fast förläggning eller i rör enligt SS Beteckning: SEG:nr Vikt kg/100m Ytterdiameter max mm Längd: Förpackning IKOSAFE TEL 2x ,5 500 Bobin IKOSAFE TEL 10x2x ,0 500 Trumma SENSORKABEL LIST SEC 15 och 20 Sensorkabel med integrerad ASIC och temperaturkännare för exakt konstaterande av temperatur och kontroll av utsatta utrymmen under tuffa förhållanden t ex i byggnader, petroleumindustrin, gruvindustrin, skydd för tunnlar och kraftstationer. Beteckning Beteckning Beteckning LIST SEC 15/01 sensor avstånd 1m LIST SEC 15/05 sensor avstånd 5m LIST SEC 20/04 sensor avstånd 4m LIST SEC 15/02 sensor avstånd 2m LIST SEC 20/01 sensor avstånd 1m LIST SEC 20/05 sensor avstånd 5m LIST SEC 15/03 sensor avstånd 3m LIST SEC 20/02 sensor avstånd 2m LIST SEC 20/08 sensor avstånd 8m LIST SEC 15/04 sensor avstånd 4m LIST SEC 20/03 sensor avstånd 3m

4 Testade för högsta säkerhet Flamskydd Kablar, när de installerats på kabelstegar och i kanaler, utgör möjliga spridningsvägar för eld. Nexans kablar förses därför med flamskydd som förhindrar spridningen. Skyddet testas enligt IEC Brandsäkerhet Med brandsäkerhet menas att kabeln fungerar även om den brinner. Brandsäkerheten testas enligt IEC och/eller enligt BBR 94 klass EI60/EI90. Låg rökutveckling En låg rökutveckling är också en viktig brandegenskap. Nexans brandsäkra kablar uppfyller rökutvecklingskraven enligt IEC Halogenfrihet Alla Nexans brandsäkra kablar är halogenfria vilket ger den viktiga egenskapen att röken de avger vid brand inte är giftig eller korroderande. Effekten testas enligt IEC

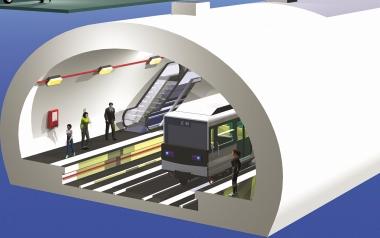

5 Skydda människor och utrustning med I händelse av brand i publika utrymmen måste kablar som förser vitala elektriska system och telekommunikationer med ström och information hållas vid funktion även om hetta och lågor når dem. Dessutom måste gaser och rök från alla brinnande kablar hållas till ett minimum och vara ofarliga för människor och utrustning. Nexans brandsäkra kablar ger dig båda dessa garantier för bästa skydd och säkerhet.

6 Global expert på kablar och kabelsystem Nexans IKO Sweden AB Grimsås Tel Fax
