1 PRODUKTBESKRIVNING N3S Nexans N3S ODF-system

2 NEXANS N3S ODF-SYSTEM N3S Systemet består av KK-skåp, skarvstativ (ej skarvbox på vägg), skarvmodul, kk-boxar och en komplett lösning för hantering av kablage och kablar. Tre olika storlekar på skåp är möjliga, 2200x600x300 mm, 2000x600x300 mm och 1800x600x300mm. Varje KK-stativ är försedd med integrerad kablagestege för kablage och kablar kommande från kk-boxar. Skarvstativen har integrerad kabelstege för kablar tillhörande kk-boxarna. Övriga kablar installeras på stegar ingående i korskopplingsrummen. KK-boxen som är förkontakterad kan fås i två storlekar 48 och 96 fibrer. Skarvmodulen består av 8 utfällbara kassetter. I varje kassett kan 96 fibrer skarvas (12 delbara 8-fibersband). Ett skarvstativ + 2 KK-skåp. Register KK-skåp Skarvstativ KK-box (KB 104/109) Skarvmodul Tillbehör Sidan 3 4 Sidan 5-6 Sidan 7 Sidan 7 Sidan 8-9 N3S

3 KK-stativ 2200 mm Varje kk-stativ kan hantera 16 ODF:er med vardera 96 fibrer. Totalt 1536 fibrer/stativ. Innerstativet i kk-stativet är utdragbart och svängbart för åtkomlighet vid hantering av kablage och kablar. Internt kablage (blå och röda) är 5 meter och skall slingas enligt bild. För orange kablage (externt) är längden beroende på var skåpen står i förhållande till varandra. Enligt bild är längden 11 meter. KK-skåp sett framifrån Kablagen dras på sidan av innerstativet i öppningsbara guider. Bilden visar innerstativet utdragit och vridet. För att inte skapa oreda bland kablagen i guiderna skall ett visst system alltid följas. Utgående kablage skall alltid placeras i guidens bakre fack. De två övre boxarnas kablage skall alltid ledas i guidens fjärde fack räknat framifrån och så vidare. Detta medför att en box kan plockas ur innerstativet med kablagen utan att eventuell trafik behöver brytas. Skåpets öppna lösning upptill gör att kablagen aldrig i någon punkt behöver träs. KK-stativ utdraget och vridet På innerstativets övre sidor finns en fjäderbelastad radiebegränsare som är en säkerhetsdetalj, ser till att kablagen aldrig i någon situation skadas när innerskåpet dras ut och vrids. Varje kk-box är var för sig möjlig att montera eller demontera oberoende av alla andra kk-boxar. N3S

4 En eller flera kk-boxar kan plockas ut ur innerstativet under drift (vid felsökning eller liknande) tack vare kabelhanteringen på innerstativets baksida. Kabeln läggs som ett W, med hjälp galgar, innan den leds ur KK-skåpet och upp på kablagestegen. Alla utgående kablage och kablar leds ur skåpet upptill. Hål finns i skåpets övre och undre ram för att fästa skåpen i vägg, intill varandra eller rygg mot rygg. Inga fästpunkter krävs i tak mm KK-stativ sett bakifrån Varje kk-stativ kan hantera 14 kk-boxar med vardera 96 fibrer. Totalt 1344 fibrer/stativ. Internt kablage skall vara 4,4 meter. I övrigt samma funktion som för 2200 mm stativet mm Varje kk-stativ kan hantera 12 kk-boxar med vardera 96 fibrer. Totalt 1152 fibrer/stativ. Internt kablage skall vara 3,9 meter. I övrigt samma funktion som för 2200 mm stativet. Alla kk-stativ kan levereras med dörrar. Sidor och baksida kan enkelt demonteras. N3S

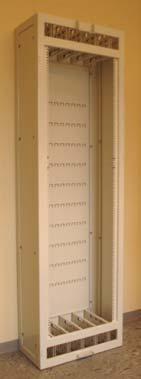

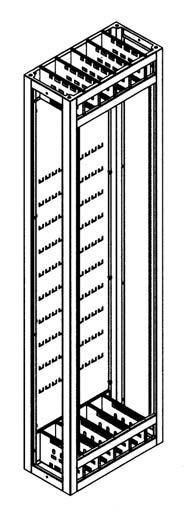

5 Skarvstativ 2200 mm Ett skarvstativ kan hantera fibrer och kablar för att täcka 5 KK-stativ. 40 inkommande kablar (192 fiber) + 80 kablar kommande från kk-stativens kkboxar kan hanteras i ett stativ. I stativet finns plats för 10 skarvmoduler som vardera kan hantera 768 skarvar (96 delbara 8-fiberband). Totalt antal fibrer som kan skarvas i stativet är 7680 fibrer. I stativet kommer inget kabelsling att finnas utan alla kablar avslutas upptill eller nertill i skåpet med hjälp av en kabelklämma. Kabelklämman fäst i speciella hållare i stativet, se bild 2. Banden skyddas i tuber med vardera 96 fibrer/tub. Tuberna fästs i respektive kabels kabelkämma. Alla tuber buntas med hjälp av kardborreband eller liknande tillsammans med kablarna från kk-boxarna och fästs i stativets rygg. Varje skarvmodul får sin egen rad med tuber som löper längs stativets rygg. Eftersom skarvmodulerna är utsvängbara finns hela tiden åtkomst av tuber i skåpet. Första skarvmodulen placeras ca 40 cm under/över kabelklämman i höjd med första raden för fästpunkter i skåpets rygg. Skarvstativ, Bild 1 Bild 2 Kabelklämma 2000 mm I stativet finns plats för 9 skarvmoduler som vardera kan hantera 768 skarvar (96 delbara 8-fiberband). Totalt antal fibrer som kan skarvas i skåpet är 6912 fibrer. I övrigt samma funktion som för 2200 mm stativet. N3S

6 1800 mm I stativet finns plats för 8 skarvmoduler som vardera kan hantera 768 skarvar (96 delbara 8-fiberband). Totalt antal fibrer som kan skarvas i skåpet är 6144 fibrer. I övrigt samma funktion som för 2200 mm stativet. Alla skarvstativ kan levereras med dörrar. N3S

7 KK-box KK-boxen levereras förkontakterad med 20 meter inomhuskabel. Kontakterna är fördelade i 6 utdragsenheter innehållande 16 kontakter i 8 duplex adaptrar. Varje utdragsenhet har en vridbar adapterhållare för att möjliggöra åtkomst av de inre kontakterna. I varje adapterplatta finns stansade håll för att enkelt kunna byta ut skadade adaptrar. Behöver reparation utföras plockas hela kk-boxen ut ur stativet utan att kablage eller kabel behöver demonteras. Vid behov kan ena sidan av kk-boxen skruvas av. ODF 96 fibrer Skarvmodul Skarvmodulen är uppbyggd av 8 utsvängbara kassetter. Varje kassett klarar av att hantera 96 skarvar (12 delbara 8-fiberband). Banden i skarvmodulen är tillräckligt långa för att skarvning skall kunna ske med boxen monterad i skarvstativet. Skarvmodul N3S

8 Tillbehör Beröringsskydd När dörrar inte används finns möjligheten att använda beröringsskydd, där all typ av märkning kan placeras. Beröringsskyddet monteras på boxen och är utformad som en lucka. KK-box med beröringsskydd Galgar och Guider Galgar kan köpas monterade i stativet men kan också monters efter behov. Ett stativ med några få ODF:er kräver få galag. Galgar Utdragningsfot Utdragningsfoten används när innerstativet dras ur KK-stativet. Foten tas bort när den inte används. Köps parvis till varje KK-stativ eller ett till varje korskopplingsrum. Utrullningsramp Istället för en utdragningsfot kan en utrullningsramp användas. Rampen skruvas fast i golvet vilket innebär 1 ramp/stativ. Utdragningsfot Utrullningsramp Kabelklämma I kabelklämman avslutas kabeln. Kabelklämman monteras antingen upptill eller nedtill i skarvstativen. Kabelklämma N3S

9 Dörrar Alla skåp kan förses med dörrar. Dörrar Kablage- och kabel-stege På kk-stativen monteras kablagestege som används både för utgående kablage och för kablarna tillhörande kk-boxarna. På skarvstativet monteras en kabelstege för kablarna kommande från kk-boxarna. Kablagestege kk-stativ kabelstege skarvstativ N3S

10 Nexans IKO Sweden AB GRIMSÅS Tfn Fax
