2 Produktkatalog Skanova- och TeliaSonera-godkända produkter från TD Fiberoptik I Er hand håller ni nu vår produktkatalog med sortimentet som är godkänt för Skanova och TeliaSonera. Detta är en fristående del av vårt utbud och för hela vårt sortiment hänvisar vi till vår huvudkatalog eller hemsida. Hemsidan har under året genomgått en stor uppdatering där en av nyheterna är en praktisk sökfunktion som gör att Du snabbt kan hitta bland produkterna. Kontakter ligger oss varmt om hjärtat Det är inte bara kontaktdon vi är bra på. Kontakten vi har med dig som kund är minst lika viktig. Det visar vår senaste kundundersökning, hela 96% av våra kunder kan tänka sig att rekommendera TD Fiberoptik till kollegor, vänner och bekanta. Hör gärna av Dig till oss om Du behöver hjälp, oavsett om det handlar om att hitta rätt produkt eller om vilka alternativ vi kan erbjuda. Vi hjälper gärna till, ni är hjärtligt välkomna att ta kontakt! Framtiden är ljus TD Fiberoptik tillhör landets ledande företag inom produktion och försäljning av passiva fiberoptiska produkter. All verksamhet, egen produktion, lager och försäljning finns i Örebro. För oss är kvalitet, kundanpassning, service och flexibilitet självklarheter. Som kund ska du känna dig trygg i valet av TD Fiberoptik som leverantör. 2 Kontakta oss TD Fiberoptik Maskingatan Örebro info@tdfiberoptik.com Utgåva 1310

3 Innehållsförteckning Information från Skanova 4 Terminering i stativ ODF-system FiA 14 ODF-system 6 FiA 14 prefabricerade ODF-enheter 7 N3S ODF-system 8 N3S prefabricerade ODF-enheter 9 Maxi/240 ODF-system 10 Maxi/240 prefabricerade ODF-enheter 11 TT 192 ODF-system 12 TT 192 prefabricerade ODF-enheter 13 ETSI-stativ, skåp och tillbehör för FiA 14 ODF-enheter 10, 14 och 19 i stativ ODF ODF 10 Primär 17 ODF 19 Primär 18 ODF 19 Sekundär 18 ODF FiA 20 ODF 19 Standard 22 Terminering på vägg eller i utomhusskåp Skarv- och termineringsenhet (SoT), Multiflex 24 Anslutningsenhet KTV 25 Överlämningsenhet 26 Terminaluttag 27 Fiberuttag för hem 27 Fanouter, fibersvansar och tillbehör Fanout 28 Fibersvans (pigtail) 29 Mellanstycken och blindplugg 30 Mekanisk villakontakt 31 Dämpare 31 Rengöringsprodukter 32 Anslutningskablage Hotellkabel 34 Spridningskabel 35 Utkabling av aktiv utrustning till ODF ODF-enhet N3S med anslutningskabel 36 Switchkablage 36 ODF-enhet Maxi/240 och TT 192 med anslutningskabel 37 Samlingskablage för eftermontering i TT Breakout-kablage 39 Förstärkt anslutningskabel 40 Anslutningskablage (Patch Cord) Anslutningskablar blå, en och två fiber 42 Anslutningskablar FiA, gul, en fiber 48 Anslutningskablar Villa, vit, en fiber 49 Skarvning Skarvskåp för upp till 96 kunder 50 Skarvskåp för många och flerfibriga optokablar 54 Skarvenhet för ETSI/19 56 Skarvboxar 58 Stolpskåp 62 Markskåp FiA 63 Tillbehör fiberskarvning 64 Artikelnummerregister 66

4 Information från Skanova TD Fiberoptiks katalog är ett urval av materiel ur: 1056-A 252 Materielkatalog - godkänd materiel för Skanovas och TeliaSoneras nät Materielkatalogen omfattar den materiel och de specialverktyg som är godkända att installeras och användas i Skanovas och TeliaSoneras nät och innehåller enbart passiva komponenter för linjenät och nod. Materielkatalogen beskriver materiel och hur den skall användas samt hänvisning till gällande anvisning för installation och användning av respektive materiel. Ingående materielavsnitt 1056-A 252/ 1 Kanalisation 1056-A 252/ 2 Luftlinjenät 1056-A 252/ 3 Optokabel 1056-A 252/ 4 Skarvning optokabel 1056-A 252/ 5 Terminering optokabel 1056-A 252/ 6 Kopparkabel 1056-A 252/ 7 Skarvning kopparkabel 1056-A 252/ 8 Terminering kopparkabel 1056-A 252/ 9 Åskskydd, jordning 1056-A 252/ 10 Tryckskydd 1056-A 252/ 11 Stationsmekanik 1056-A 252/ 12 Skåp, Boxar och Stativ TD Fiberoptiks sortiment återfinns helt eller delvis i markerade avsnitt. Samtliga avsnitt återfinns i sin helhet på: Skanova intranät TeliaSonera intranät EVY TeliaSoneras entreprenörsportal under Dokumentation: Linjenät - Materielkatalog 4

5

6 Terminering i stativ FiA 14 ODF-system FiA 14 ODF-system ODF-stativen kan hantera 16 respektive 12 stycken ODF-enheter med 96-fiber. Två stycken 48-fibers ODF-enheter motsvarar platsen för en 96:a. Stativet består av gula vertikala kablagekanaler samt integrerat kablagemagasin i stativets nederdel för hantering av längdöverskott på anslutningskablar. Stativet kan monteras mot vägg eller vara fristående, sida vid sida eller rygg mot rygg. Total höjd på justerbar kablagestege är mm. ODF-stativen FiA 14 modell TS levereras komplett med installationsanvisning samt - Beröringsskydd (dörr framför kopplingsfält) - Kablagestege (gul) för toppmontage Anvisning: T ODF-stativ FiA 14tum modell TS Tekniska egenskaper 1800mm 2200mm Kapacitet: 1152xSC 1536xSC Höjdenheter (HE): Vikt: 80kg 90kg Bredd: Djup: Material: Ytbehandling: 600mm 300mm Stålplåt och aluzink. Elförzinkad. Kablagesektionerna är lackerade med gul pulverlack. ODF-stativ FiA 14, modell TS-M, komplett BABA M/V mm BABA M/V mm BABA M/V22/2P (2 stativ på pall) 2200mm Kablagebrygga För anslutningskablar som förläggs mellan två ryggställda 300mm djupa D3-stativ (FiA14/N3S/ETSI). SXAA Distansplåt D3/D4 Täcker utrymmet bakom 300mm-stativ bredvid 400mm-stativ. SXAA

7 Terminering i stativ FiA 14 prefabricerade ODF-enheter FiA 14 prefabricerade ODF-enheter 48xSC, modell M, GAQQBDU (mjuk) 48/NBAA /15 15m 48/NBAA /30 30m 48/NBAA /50 50m 48/NBAA /70 70m 96xSC, modell M, GAQQBDU (mjuk) 96/NBAA /15 15m 96/NBAA /30 30m 96/NBAA /50 50m 96/NBAA /70 70m 48xSC, modell N, GAQQBDU (mjuk) 48/NBAA /15 15m 48/NBAA /30 30m 48/NBAA /50 50m 48/NBAA /70 70m 96xSC, modell N, GAQQBDU (mjuk) 96/NBAA /15 15m 96/NBAA /30 30m 96/NBAA /50 50m 96/NBAA /70 70m Kabeltypen GAQQBDU saknar längsvattenskydd och får endast användas inomhus. För ODF-enhet med GASQBDUV som stubbkabel eller fanouter, se avsnitt ODF FiA (sid 20). 7

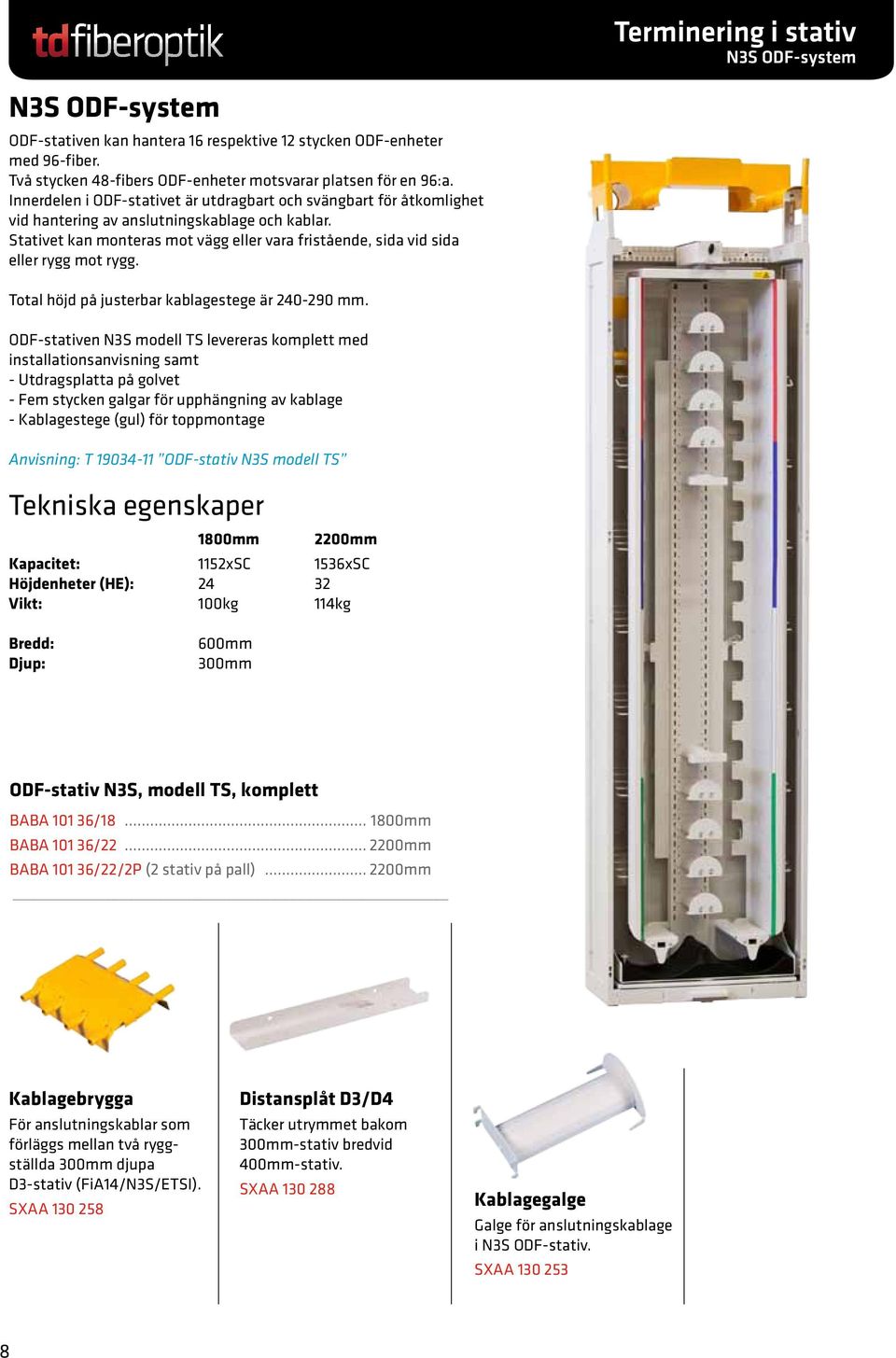

8 Terminering i stativ N3S ODF-system N3S ODF-system ODF-stativen kan hantera 16 respektive 12 stycken ODF-enheter med 96-fiber. Två stycken 48-fibers ODF-enheter motsvarar platsen för en 96:a. Innerdelen i ODF-stativet är utdragbart och svängbart för åtkomlighet vid hantering av anslutningskablage och kablar. Stativet kan monteras mot vägg eller vara fristående, sida vid sida eller rygg mot rygg. Total höjd på justerbar kablagestege är mm. ODF-stativen N3S modell TS levereras komplett med installationsanvisning samt - Utdragsplatta på golvet - Fem stycken galgar för upphängning av kablage - Kablagestege (gul) för toppmontage Anvisning: T ODF-stativ N3S modell TS Tekniska egenskaper 1800mm 2200mm Kapacitet: 1152xSC 1536xSC Höjdenheter (HE): Vikt: 100kg 114kg Bredd: Djup: 600mm 300mm ODF-stativ N3S, modell TS, komplett BABA / mm BABA / mm BABA /22/2P (2 stativ på pall) 2200mm Kablagebrygga För anslutningskablar som förläggs mellan två ryggställda 300mm djupa D3-stativ (FiA14/N3S/ETSI). SXAA Distansplåt D3/D4 Täcker utrymmet bakom 300mm-stativ bredvid 400mm-stativ. SXAA Kablagegalge Galge för anslutningskablage i N3S ODF-stativ. SXAA

9 Terminering i stativ N3S prefabricerade ODF-enheter N3S prefabricerade ODF-enheter 48xSC, N3S, GASQBDUV Kan även beställas i valfri längd (xx) mellan 101 och 200m. 48/NBAA /15 15m 48/NBAA /30 30m 48/NBAA /50 50m 48/NBAA /70 70m 48/NBAA / m 48/NBAA /xx m 48xSC, N3S, GAQQBDU (mjuk) Kabeltypen GAQQBDU saknar längsvattenskydd och får endast användas inomhus. 48/NBAA /15 15m 48/NBAA /30 30m 48/NBAA /50 50m 48/NBAA /70 70m 48xSC, N3S med 6 fanouter 48/NBAA /F 96xSC, N3S, GASQBDUV Kan även beställas i valfri längd (xx) mellan 101 och 200m. 96/NBAA /15 15m 96/NBAA /30 30m 96/NBAA /50 50m 96/NBAA /70 70m 96/NBAA / m 96/NBAA /xx m 96xSC, N3S, GAQQBDU (mjuk) Kabeltypen GAQQBDU saknar längsvattenskydd och får endast användas inomhus. 96/NBAA /15 15m 96/NBAA /30 30m 96/NBAA /50 50m 96/NBAA /70 70m 96xSC, N3S med 12 fanouter 96/NBAA /F För ODF-enhet N3S med anslutningskabel, se avsnitt ODF-enhet N3S med anslutningskabel (sid 36). 9

10 Maxi/240 ODF-system Terminering i stativ Maxi/240 ODF-system ODF-stativ Maxi (240) modell Telia rymmer sex ODF-enheter på höjden med 12 eller 24 SC-kontakter, utökningsbart med påbyggnadsdel för ytterligare två enhetshöjder. Till vänster om ODF-enheterna ryms kablagemagasin som förvarar anslutningskablagens överskottslängd. Anvisning: SKA ODF-stativ Maxi modell Telia Utökningsmagasin MAXI 96F Utökningsmagasinet fördubblar kapaciteten för två platser i ett MAXIstativ, från 48 till totalt 96 fiber. BAYA ODF xSC-D OP-Trunk ODF avsedd för MAXI-systemet. Anpassad för flera tunna kablar, ex GAGQBDUV. Pulverlackerad stålplåt, frontlåda i aluzink med plats för 12 st SC duplex mellanstycken. NBAA ODF-Stativ Maxi 2100 Rymmer 144 SC-kontakter, med utökningsmagasin BAYA80118 fördubblas kapaciteten. 300 x 300 x 2100mm BABA Kassettmagasin MAXI Monteras enkelt med snabblås (i MAXI-stativ) i anslutning till respektive ODF-enhet. Magasinet rymmer 12 förvaringskassetter som beställs separat. BAYA Hållare ODF 240 Maxi Hållare med gångjärn till ODF 240 när den används i Maxi-stativet. Tillverkad i aluzink. SXAA ODF-Stativ Maxi 600 Används för att utöka kapaciteten på Maxi-stativet med ytterligare två ODF-platser. Kan även användas som ett skåp vid väggmontage av ODF-enheter. 300 x 300 x 600mm BABA Förvaringskassett Maxi Kassett för inlindning av överlängd av patchkablar. En kassett rymmer 2x8m simplexkabel eller 7m duplexkabel (diameter 2mm). NCLA pack NCLA /1 1-pack ODF-hållare TVT90 Hållare för ODF-enhet och ODFmagasin till TVT 90-systemet. SXAA /2 ODF-magasin TVT90 Magasin för anslutningskablagens överskottslängd. MGAA /1 10

11 Terminering i stativ Maxi/240 prefabricerade ODF-enheter Maxi/240 prefabricerade ODF-enheter ODF 240/Maxi levereras färdigkontakterad med optokabel GASQBDUV eller med förmonterade fanouter/mellanstycken. En ODF-enhet rymmer maximalt 24 SC-kontakter, två enheter kan byggas ihop och levereras med 48xSC. Monteras stående i 240/Maxi-stativet och beställs med kabel förmonterad uppifrån eller nerifrån. Kan även beställas i valfri längd (xx) mellan 101 och 200m. 12xSC GASQBDUV, uppifrån 12/NBAA /A15 15m 12/NBAA /A30 30m 12/NBAA /A50 50m 12/NBAA /A70 70m 12/NBAA /A m 12/NBAA /Axx m 12xSC GASQBDUV, nerifrån 12/NBAA /B15 15m 12/NBAA /B30 30m 12/NBAA /B50 50m 12/NBAA /B70 70m 12/NBAA /B m 12/NBAA /Bxx m 12xSC GASQBDUV, uppifrån, vinkelställda mellanstycken 12/NBAA /A15 15m 12/NBAA /A30 30m 12/NBAA /A50 50m 12/NBAA /A70 70m 12/NBAA /A m 12/NBAA /Axx m 24xSC GASQBDUV, uppifrån 24/NBAA /A15 15m 24/NBAA /A30 30m 24/NBAA /A50 50m 24/NBAA /A70 70m 24/NBAA /A m 24/NBAA /Axx m 24xSC GASQBDUV, nerifrån 24/NBAA /B15 15m 24/NBAA /B30 30m 24/NBAA /B50 50m 24/NBAA /B70 70m 24/NBAA /B m 24/NBAA /Bxx m ODF-enhet med mellanstycken Används för operatörstrunkar och monteras högst upp i stativet. 4/NBAA /D 4xSC 8/NBAA /D 8xSC 12/NBAA /D 12xSC 16/NBAA /D 16xSC 20/NBAA /D 20xSC 24/NBAA /D 24xSC ODF-enhet med mellanstycken För iläggning av fanouter. 12/NBAA /E 12xSC(spx) 24/NBAA /D 24xSC 48xSC GASQBDUV, uppifrån 48/NBAA /A15 15m 48/NBAA /A30 30m 48/NBAA /A50 50m 48/NBAA /A70 70m 48/NBAA /A m 48/NBAA /Axx m 48xSC GASQBDUV, nerifrån 48/NBAA /B15 15m 48/NBAA /B30 30m 48/NBAA /B50 50m 48/NBAA /B70 70m 48/NBAA /B m 48/NBAA /Bxx m ODF-enhet med fanouter 48/NBAA /F 48xSC ODF-enhet med fanouter 12/NBAA /F 12xSC(spx) 24/NBAA /F 24xSC För ODF-enhet 240/Maxi med anslutningskabel, se avsnitt ODF-enhet Maxi/240 och TT 192 med anslutningskabel (sid 37). 11

12 TT 192 ODF-system Terminering i stativ TT 192 ODF-system Stativet har plats för åtta ODF-enheter (insatsmodul) på höjden med 24 SC-kontakter vardera. Stativet är uppbyggt av en basram med påmonterad svängbar panel som kan innehålla insatsmoduler och skarvkassetter. I den nedre delen av ramen hanteras anslutningskablagens överskottslängd. Är lämpligt som anslutningspunkt på större företag. Stativen kan monteras på vägg eller vara fristående, sida vid sida, eller rygg mot rygg. Anvisning: T ODF-stativ TT192 modell T Golvfäste Används för fäste av stativ i golv. BAYA Skarvkassett för 24 skarvar Skarvkassetten är i metall med transparent plastlock. NCLA Toppfäste Används för fäste av stativ mot tak. BAYA Distributionsstativ TT 192 Rymmer 192 fiber, varje insatsmodul rymmer 24 SC-Spx mellanstycken. Levereras med skydd av transparent plast för den övre delen av framsidan samt ett metallskydd för nedre delen. 260 x 240 x 2200mm BABA Distributionsstativ TT 192, komplett Levereras komplett med golvfäste, toppfäste, toppguide och kabelföringsguide. BABA /22 Skyddsplåt av metall Används för skydd på stativets sida då risk för ovarsam hantering kan förekomma (gäller yttre stativ). BAYA Låsskena för skarvkassett Hållaren är i metall. Endast en per stativ. BAYA Toppguide Används för att leda anslutningskablage mellan stativ och kabelkanal. BAYA Kabelföringsguide Används för att fästa inkommande kabel. BAYA

13 Terminering i stativ TT 192 prefabricerade ODF-enheter TT 192 prefabricerade ODF-enheter TT 192 ODF-enheten (insatsmodul) levereras färdigkontakterad med optokabel GASQBDUV eller med förmonterade fanouter/mellanstycken. En insatsmodul rymmer 24 (3x8) enkla SC-mellanstycken. Insatsmodulen är i metall, med transparent plastlock och transparent plastskydd för fiberslingan bakom kontakterna. Kan även beställas i valfri längd (xx) mellan 101 och 200m. 12xSC GASQBDUV 12/NBAA /15 15m 12/NBAA /30 30m 12/NBAA /50 50m 12/NBAA /70 70m 12/NBAA / m 12/NBAA /xx m 48xSC GASQBDUV 48/NBAA /15 15m 48/NBAA /30 30m 48/NBAA /50 50m 48/NBAA /70 70m 48/NBAA / m 48/NBAA /xx m Insatsmodul med fanouter ODF-enhet med förmonterade 4-fibers fanouter. Inklusive 2mm-skyddstub för fiberbanden från kabeln. OBS! Skall endast användas där kabeldragningen utgör stora svårigheter. 12/NBAA /F 12xSC 24/NBAA /F 24xSC 24xSC GASQBDUV 24/NBAA /15 15m 24/NBAA /30 30m 24/NBAA /50 50m 24/NBAA /70 70m 24/NBAA / m 24/NBAA /xx m 96xSC GASQBDUV 96/NBAA /15 15m 96/NBAA /30 30m 96/NBAA /50 50m 96/NBAA /70 70m 96/NBAA / m 96/NBAA /xx m Insatsmodul med mellanstycken Används för fanouter. 12/NBAA /E 12xSC 24/NBAA /E 24xSC NBAA tom Insatsmodul med mellanstycken Används för samlingskablage. 12/NBAA /E 12xSC 16/NBAA /E 16xSC 24/NBAA /E 24xSC NBAA tom För ODF-enhet TT 192 med anslutningskabel, se avsnitt ODF-enhet Maxi/240 och TT 192 med anslutningskabel (sid 37). För mångfiberkablage som eftermonteras i TT 192, se avsnitt Samlingskablage för eftermontering i TT 192 (sid 38). 13

14 Terminering i stativ Fiberkablage ETSI-stativ, skåp och tillbehör för FiA ETSI-stativ, skåp och tillbehör för FiA Produkterna i detta avsnitt är anpassat för att åstadkomma en kontrollerad dragning av anslutningskablage inom samma stativ/skåp som den aktiva utrustningen eller till ett vidstående ODF-stativ. T Noddisponering för Fiber i Accessnätet (FiA) T Utplacerad nod i ETSI för Fiber i Accessnätet (FiA) Kablagemagasin för ETSI, 300mm Anpassad att användas tillsammans med kablagekanaler och hanterar längder på kablage mm. För montage i ETSI-stativ 2200 eller 1800mm. SXAA /300 ETSI-stativ D3/D4, med dörr Stativet har löstagbar front i toppen, för fri åtkomst till kabelintagen. Anpassat för toppmonterad kablagestege. Har dörr med handtag som kan kompletteras med ASSA-låscylinder. DS22ETMD 300x600x2200 DS18ETMD 300x600x1800 4/NBHA /22 400x600x2200 4/NBHA /18 400x600x1800 ETSI-stativ D3/D4, utan dörr Stativet har löstagbar front i toppen, för fri åtkomst till kabelintagen. Anpassat för toppmonterad kablagestege. DS22ETUD 300x600x2200 DS18ETUD 300x600x1800 4/NBHA /22 400x600x2200 4/NBHA /18 400x600x1800 Kablagemagasin för ETSI, 150mm Anpassad att användas tillsammans med kablagekanaler och hanterar längder på kablage mm. För montage i ETSI-stativ 1000 eller 700mm. SXAA /150 ETSI-väggskåp D3, med dörr Skåpet har löstagbar topp och botten för att öppna kabelintaget. Inklusive enkel dragavlastning för inkommande kablar. Har dörr med handtag som kan kompletteras med ASSA-låscylinder. Skåpet är vändbart för vänster- eller högerhängd dörr. 3/NBHA /10 300x600x1000 3/NBHA /07 300x600x700 3/NBHA /04 300x600x ETSI-väggskåp D3, utan dörr Skåpet har löstagbar topp och botten för att öppna kabelintaget. Inklusive enkel dragavlastning för inkommande kablar. 3/NBHA /10 300x600x1000 3/NBHA /07 300x600x700 3/NBHA /04 300x600x400 Kablagekanal för ETSI-stativ Finns i sju olika höjder för att i kombination passa i alla godkända ETSI-skåp och -stativ. SXAA /50 50mm SXAA / mm SXAA / mm SXAA / mm SXAA / mm SXAA / mm SXAA / mm

15 Terminering i stativ Fiberkablage ETSI-stativ, skåp och tillbehör för FiA Kablagekanal, toppavslutning Används för att avsluta kablagekanal tillsammans med toppmonterad kablagestege. Höjd: 100mm på montageskena (150mm totalt). SXAA /T Kablagestege Gul radiebegränsare för toppmontage på ETSI-stativ med anpassning till trådstege 160mm ovanför stativtopp. 300x600x240mm +50mm justering i höjdled. SXAA Fäste för 1U 19 -switch Ericsson, ETSI Fäste för switch EFN324 vid placering i ETSI med kablagekanal. Höjd: 50mm, inskjut: 35mm. 1/SXAA /35 Fäste för 1U 19 -switch Huawei, ETSI Fäste för switch S5300 vid placering i ETSI med kablagekanal. Höjd: 50mm, inskjut: 35mm. 1/SXAA /35 Säkringspanel 4A, ETSI Anpassad för att monteras i standard ETSI med kablagekanal eller ETSI med högerskjuten placering. Säkringarna är fördelade Höjd: 200mm. 24/BMGA /12 12/24 säkringar 24/BMGA /24 24/24 säkringar Säkringspanel, ETSI, centrerad Anpassad för att monteras i standard ETSI-fäste med centrerad placering, i samband med utkabling av aktiv utrustning. Kabel in-/utgång vänster/ höger. Säkringar är fördelade Höjd 200mm. 24/24 säkringar, 4A. 24/BMGA C/24 Kraftpanel 230 VAC med C13 och kabelmagasin 24 eluttag enligt standard IEC C13 som är fördelade på sex grupper om fyra uttag med varsin 10A/6A-säkring. Anpassad för att monteras i standard ETSI med kablagekanal alt. ETSI med högerskjuten placering. Kabel in/utgång höger. Matningskabel 1,5m. 3/BMGA /624 tre 1-fas 10A 3F/BMGA /624 en 3-fas 10A 3/BMGA B/624 tre 1-fas 6A 3/BMGA C/624.. tre 1-fas 10A centrerad Apparat skarvkabel C13-C14, 3m Jordad kraftkabel med kontakter enligt IEC C13/C14. För anslutning av 230VAC för kraftpanelens C13-uttag till utrustnig. Ersätter ordinarie matningskabel (1,5m). TSRA /3M Fäste för 1U 19 -switch Cisco, ETSI Fäste för switch ME3400 vid placering i ETSI med kablagekanal. Höjd: 50mm, inskjut: 35mm. 1/SXAA /35 Adapterhylla, eluttag till ETSI med kanal Används till 230VAC matning av switchar. Höjd: 100mm. 1,5m kabel med kontakt. SXAA /9 9 eluttag SXAA /4 4 eluttag 15

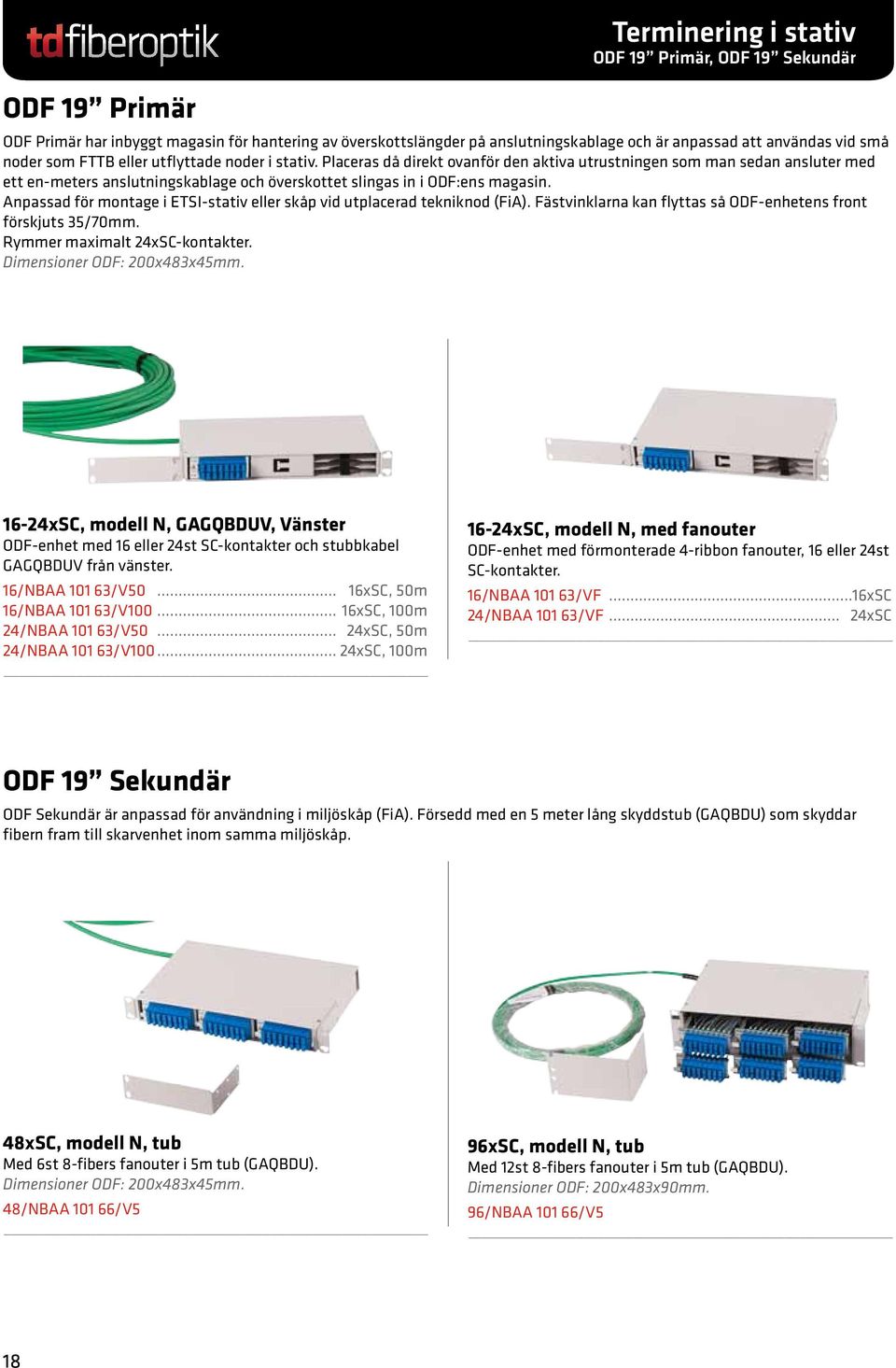

16 ODF 10 Terminering i stativ Fiberkablage ODF 10 ODF-enhet som är 10 kompletteras med medföljande 10 förlängningsplåt och monteras sedan i 19 stativ. Vid senare tillfälle kan 10 plåten ersättas med en 10 ODF-enhet. Två 10 ODF-enheter kan monteras bredvid varandra med fästvinklar omlott, de blir då 19 breda tillsammans. Förlängningsplåten används även som fäste vid väggmontage av ODF-enheten. Fästvinklarna kan flyttas så ODF-enhetens front förskjuts 35/70mm. Kabelutgång till höger, vid väggmontage ska kontakterna vara åt höger. Rymmer maximalt 24xSC-kontakter. Kan även beställas i valfri längd (xx) mellan 101 och 200m. Dimensioner ODF: 195x254x45mm. 24xSC, modell M, GASQBDUV, vänster 24/NBAA /V50 50m 24/NBAA /V m 24/NBAA /Vxx m 24xSC, modell M, GASQBDUV, höger 24/NBAA /H50 50m 24/NBAA /H m 24/NBAA /Hxx m 24xSC, modell M, med fanouter 24/NBAA /VF 4-24xSC, modell N, GASQBDUV, vänster 4/NBAA /V50 4xSC, 50m 4/NBAA /V100 4xSC, 100m 4/NBAA /Vxx 4xSC, m 8/NBAA /V50 8xSC, 50m 8/NBAA /V100 8xSC, 100m 8/NBAA /Vxx 8xSC, m 12/NBAA /V50 12xSC, 50m 12/NBAA /V100 12xSC, 100m 12/NBAA /Vxx 12xSC, m 24/NBAA /V50 24xSC, 50m 24/NBAA /V100 24xSC, 100m 24/NBAA /Vxx 24xSC, m 4-24xSC, modell N, GASQBDUV, höger 4/NBAA /H50 4xSC, 50m 4/NBAA /H100 4xSC, 100m 4/NBAA /Hxx 4xSC, m 8/NBAA /H50 8xSC, 50m 8/NBAA /H100 8xSC, 100m 8/NBAA /Hxx 8xSC, m 12/NBAA /H50 12xSC, 50m 12/NBAA /H100 12xSC, 100m 12/NBAA /Hxx 12xSC, m 24/NBAA /H50 24xSC, 50m 24/NBAA /H100 24xSC, 100m 24/NBAA /Hxx 24xSC, m 24xSC, modell N, med fanouter 24/NBAA /VF 16

17 Terminering i stativ Fiberkablage ODF 10 Primär ODF 10 Primär ODF-enhet som är 10 kompletteras med medföljande 10 förlängningsplåt och monteras sedan i 19 stativ. Vid senare tillfälle kan 10 plåten ersättas med en 10 ODF-enhet. Två 10 ODF-enheter kan monteras bredvid varandra med fästvinklar omlott, de blir då 19 breda tillsammans. Förlängningsplåten används även som fäste vid väggmontage av ODF-enheten. Primär-ODF:en har inbyggt magasin för hantering av överskottslängder på anslutningskablage och är anpassad att användas vid små noder som t.ex. Miljöskåp, FTTB eller utflyttade noder i stativ. Placeras då direkt ovanför den aktiva utrustningen som man sedan ansluter med ett en-meters anslutningskablage och överskottet slingas in i ODF:ens magasin. Fästvinklarna kan flyttas så ODF-enhetens front förskjuts 35/70mm. Kabelutgång till höger, vid väggmontage ska kontakterna vara åt höger. Kan även beställas i valfri längd (xx) mellan 101 och 200m. Dimensioner ODF: 195x254x45mm Primär ODF 4-12 fiber Anpassad för användning i små utflyttade noder som t.ex. FTTB eller mobilsiter. Rymmer maximalt 12xSC-kontakter. Primär ODF 16 fiber för Miljöskåp Levereras med stubbkabel (GAGQBDUV) eller fanouter, antingen i 5m tub (GAQBDU) eller utan tub för skarv förlagd i ODF-enheten. Modell M, GASQBDUV 4/NBAA /H50 4xSC, 50m 4/NBAA /H70 4xSC, 70m 4/NBAA /H100 4xSC, 100m 4/NBAA /Hxx 4xSC, m 8/NBAA /H50 8xSC, 50m 8/NBAA /H70 8xSC, 70m 8/NBAA /H100 8xSC, 100m 8/NBAA /Hxx 8xSC, m 12/NBAA /H50 12xSC, 50m 12/NBAA /H70 12xSC, 70m 12/NBAA /H100 12xSC, 100m 12/NBAA /Hxx 12xSC, m Modell N, GASQBDUV 4/NBAA /H50 4xSC, 50m 4/NBAA /H70 4xSC, 70m 4/NBAA /H100 4xSC, 100m 4/NBAA /Hxx 4xSC, m 8/NBAA /H50 8xSC, 50m 8/NBAA /H70 8xSC, 70m 8/NBAA /H100 8xSC, 100m 8/NBAA /Hxx 8xSC, m 12/NBAA /H50 12xSC, 50m 12/NBAA /H70 12xSC, 70m 12/NBAA /H100 12xSC, 100m 12/NBAA /Hxx 12xSC, m Modell N, kabel Med GAGQBDUV-kabel 50 eller 100 meter. 16/NBAA /H50 50m 16/NBAA /H m Modell M, med fanouter ODF-enhet med förmonterade 4-fibers fanouter. Enheter med 4-8 kontakter kan kompletteras med fanouter och mellanstycken. 4/NBAA /HF 4xSC 8/NBAA /HF 8xSC 12/NBAA /HF 12xSC Modell N, med fanouter ODF-enhet med förmonterade 4-fibers fanouter. Enheter med 4-8 kontakter kan kompletteras med fanouter och mellanstycken. 4/NBAA /HF 4xSC 8/NBAA /HF 8xSC 12/NBAA /HF 12xSC Modell N, med fanouter Med 4st 4-fibers fanouter. 16/NBAA /HF 16xSC Modell N, tub Med 4st 4-fibers fanouter i 5m tub (GAQBDU). 16/NBAA /H5 16xSC 17

18 ODF 19 Primär Terminering i stativ Fiberkablage ODF 19 Primär, ODF 19 Sekundär ODF Primär har inbyggt magasin för hantering av överskottslängder på anslutningskablage och är anpassad att användas vid små noder som FTTB eller utflyttade noder i stativ. Placeras då direkt ovanför den aktiva utrustningen som man sedan ansluter med ett en-meters anslutningskablage och överskottet slingas in i ODF:ens magasin. Anpassad för montage i ETSI-stativ eller skåp vid utplacerad tekniknod (FiA). Fästvinklarna kan flyttas så ODF-enhetens front förskjuts 35/70mm. Rymmer maximalt 24xSC-kontakter. Dimensioner ODF: 200x483x45mm xSC, modell N, GAGQBDUV, Vänster ODF-enhet med 16 eller 24st SC-kontakter och stubbkabel GAGQBDUV från vänster. 16/NBAA /V50 16xSC, 50m 16/NBAA /V100 16xSC, 100m 24/NBAA /V50 24xSC, 50m 24/NBAA /V100 24xSC, 100m 16-24xSC, modell N, med fanouter ODF-enhet med förmonterade 4-ribbon fanouter, 16 eller 24st SC-kontakter. 16/NBAA /VF 16xSC 24/NBAA /VF 24xSC ODF 19 Sekundär ODF Sekundär är anpassad för användning i miljöskåp (FiA). Försedd med en 5 meter lång skyddstub (GAQBDU) som skyddar fibern fram till skarvenhet inom samma miljöskåp. 48xSC, modell N, tub Med 6st 8-fibers fanouter i 5m tub (GAQBDU). Dimensioner ODF: 200x483x45mm. 48/NBAA /V5 96xSC, modell N, tub Med 12st 8-fibers fanouter i 5m tub (GAQBDU). Dimensioner ODF: 200x483x90mm. 96/NBAA /V5 18

19

20 ODF FiA Terminering i stativ ODF FiA Prefabricerade ODF-enheter för bruk i accessnätet (FiA). 48- eller 96-fibers stubbkabel med spårkärna (GASQBDUV) eller mjuk dubbelmantlad stubbkabel (GAQQBDU). Anpassade för 19 -installation i miljöskåp eller ETSI enligt FiA, med lång fästvinkel till vänster. ODF-varianterna passar även i ODF-stativ FiA 14 (sid 6) med enbart korta fästvinklar. Kan även beställas i valfri längd (xx) mellan 101 och 200m. ODF-enheter med stubbkabel, GASQBDUV ODF 14-19, 48xSC, modell M 48/NBAA /V50 50m 48/NBAA /V70 70m 48/NBAA /V m 48/NBAA /Vxx m ODF 14-19, 48xSC, modell N 48/NBAA /V50 50m 48/NBAA /V70 70m 48/NBAA /V m 48/NBAA /Vxx m ODF 14-19, 96xSC, modell M 96/NBAA /V50 50m 96/NBAA /V70 70m 96/NBAA /V m 96/NBAA /Vxx m ODF 14-19, 96xSC, modell N 96/NBAA /V50 50m 96/NBAA /V70 70m 96/NBAA /V m 96/NBAA /Vxx m 20 ODF 19, 48xSC, modell T Passar inte i ODF-stativ FiA /NBAA /V50 50m 48/NBAA /V70 70m 48/NBAA /V m 48/NBAA /Vxx m

21 Terminering i stativ ODF FiA ODF-enheter med mjuk stubbkabel, GAQQBDU Kabeltypen GAQQBDU saknar längsvattenskydd och får endast användas inomhus. Levereras endast i längderna 15, 30, 50 och 70 meter. Kabeltypen är framtagen för en enklare förläggning och skarvpreparering med 8-ribbon fiber. ODF-enheter med fanouter Förmonterade 8-ribbon fanouter och mellanstycken. 8-ribbon kan delas till två stycken 4-ribbon. ODF 14-19, 48xSC, modell M 48/NBAA /V15 15m 48/NBAA /V30 30m 48/NBAA /V50 50m 48/NBAA /V70 70m ODF 14-19, 48xSC, modell N 48/NBAA /V15 15m 48/NBAA /V30 30m 48/NBAA /V50 50m 48/NBAA /V70 70m ODF 14-19, modell M, med fanouter 48/NBAA /VF 48xSC 96/NBAA /VF 96xSC ODF 14-19, 96xSC, modell M 96/NBAA /V15 15m 96/NBAA /V30 30m 96/NBAA /V50 50m 96/NBAA /V70 70m ODF 14-19, 96xSC, modell N 96/NBAA /V15 15m 96/NBAA /V30 30m 96/NBAA /V50 50m 96/NBAA /V70 70m ODF 14-19, modell N, med fanouter 48/NBAA /VF 48xSC 96/NBAA /VF 96xSC ODF 19, 48xSC, modell T Passar inte i ODF-stativ FiA /NBAA /V15 15m 48/NBAA /V30 30m 48/NBAA /V50 50m 48/NBAA /V70 70m ODF 19, 48xSC, modell T, med fanouter Passar inte i ODF-stativ FiA /NBAA /VF 21

22 ODF 19 Standard Terminering i stativ Fiberkablage ODF 19 Standard Dessa standard ODF-enheter är högre och djupare än de i föregående avsnitt, är användbara i stativ med djup över 400mm och bara en ODF-enhet. ODF NCD513 passar i ETSI med medföljande fästvinklar. Inga andra än de beskrivna modellerna är godkända! Kan även beställas i valfri längd (xx) mellan 101 och 200m. Dimensioner ODF-enhet: 255x483x67mm. 12xSC, NCD513, GASQBDUV Ericsson NCD513, 19 ODF-enhet med stubbkabel GASQBDUV. Kabelutgång vänster eller höger. 12/NBAA /V15 Vänster, 15m 12/NBAA /V30 Vänster, 30m 12/NBAA /V50 Vänster, 50m 12/NBAA /V70 Vänster, 70m 12/NBAA /V100 Vänster, 100m 12/NBAA /Vxx Vänster, m 12/NBAA /H15 Höger, 15m 12/NBAA /H30 Höger, 30m 12/NBAA /H50 Höger, 50m 12/NBAA /H70 Höger, 70m 12/NBAA /H100 Höger, 100m 12/NBAA /Hxx Höger, m 24xSC, NCD513, GASQBDUV 24/NBAA /V15 Vänster, 15m 24/NBAA /V30 Vänster, 30m 24/NBAA /V50 Vänster, 50m 24/NBAA /V70 Vänster, 70m 24/NBAA /V100 Vänster, 100m 24/NBAA /Vxx Vänster, m 24/NBAA /H15 Höger, 15m 24/NBAA /H30 Höger, 30m 24/NBAA /H50 Höger, 50m 24/NBAA /H70 Höger, 70m 24/NBAA /H100 Höger, 100m 24/NBAA /Hxx Höger, m 48xSC, NCD513, GASQBDUV 48/NBAA /V15 Vänster, 15m 48/NBAA /V30 Vänster, 30m 48/NBAA /V50 Vänster, 50m 48/NBAA /V70 Vänster, 70m 48/NBAA /V100 Vänster, 100m 48/NBAA /Vxx Vänster, m 48/NBAA /H15 Höger, 15m 48/NBAA /H30 Höger, 30m 48/NBAA /H50 Höger, 50m 48/NBAA /H70 Höger, 70m 48/NBAA /H100 Höger, 100m 48/NBAA /Hxx Höger, m ODF 19, NCD513, med fanouter Ericsson NCD513, 19 ODF-enhet med förmonterade 4-ribbon fanouter. 4/NBAA /F 4xSC 12/NBAA /F 12xSC 24/NBAA /F 24xSC 48/NBAA /F 48xSC ODF 19, NCD513, med mellanstycken Ericsson NCD513, 19 ODF-enhet med förmonterade mellanstycken, eller enbart ODF-enhet. 4/NBAA /D 4xSC 12/NBAA /D 12xSC 24/NBAA /D 24xSC 48/NBAA /D 48xSC NBAA tom 22

23 Terminering i stativ Fiberkablage ODF 19 Standard Dimensioner ODF-enhet: 250x483x60mm. 12xSC, KB112, GASQBDUV 19 ODF-enhet KB112 med stubbkabel GASQBDUV. Kabelutgång vänster eller höger. 12/NBAA /V15 Vänster, 15m 12/NBAA /V30 Vänster, 30m 12/NBAA /V50 Vänster, 50m 12/NBAA /V70 Vänster, 70m 12/NBAA /V100 Vänster, 100m 12/NBAA /Vxx Vänster, m 12/NBAA /H15 Höger, 15m 12/NBAA /H30 Höger, 30m 12/NBAA /H50 Höger, 50m 12/NBAA /H70 Höger, 70m 12/NBAA /H100 Höger, 100m 12/NBAA /Hxx Höger, m 24xSC, KB112, GASQBDUV 24/NBAA /V15 Vänster, 15m 24/NBAA /V30 Vänster, 30m 24/NBAA /V50 Vänster, 50m 24/NBAA /V70 Vänster, 70m 24/NBAA /V100 Vänster, 100m 24/NBAA /Vxx Vänster, m 24/NBAA /H15 Höger, 15m 24/NBAA /H30 Höger, 30m 24/NBAA /H50 Höger, 50m 24/NBAA /H70 Höger, 70m 24/NBAA /H100 Höger, 100m 24/NBAA /Hxx Höger, m 48xSC, KB112, GASQBDUV 48/NBAA /V15 Vänster, 15m 48/NBAA /V30 Vänster, 30m 48/NBAA /V50 Vänster, 50m 48/NBAA /V70 Vänster, 70m 48/NBAA /V100 Vänster, 100m 48/NBAA /Vxx Vänster, m 48/NBAA /H15 Höger, 15m 48/NBAA /H30 Höger, 30m 48/NBAA /H50 Höger, 50m 48/NBAA /H70 Höger, 70m 48/NBAA /H100 Höger, 100m 48/NBAA /Hxx Höger, m ODF 19, KB112, med fanouter 19 ODF-enhet KB112 med förmonterade 4-ribbon fanouter. 4/NBAA /F 4xSC 12/NBAA /F 12xSC 24/NBAA /F 24xSC 48/NBAA /F 48xSC ODF 19, KB112, med mellanstycken 19 ODF-enhet KB112 med förmonterade mellanstycken, eller enbart ODF-enhet. 4/NBAA /D 4xSC 12/NBAA /D 12xSC 24/NBAA /D 24xSC 48/NBAA /D 48xSC NBAA tom 23

24 Skarv- och termineringsenhet (SoT), Multiflex Terminering på vägg eller i utomhusskåp Skarv- och termineringsenhet (SoT), Multiflex SoT-enheten delas med kontaktpanelen till två separat låsbara delar, som bildar gränssnitt mellan inkommande kabel och utgående anslutningar. Den är därför lämplig som anslutningspunkt eller överlämningspunkt hos kund. Enheten är avsedd att användas inomhus och i torra utrymmen, monteras horisontellt eller vertikalt. Skarvutrymmet på kabelsidan har plats för två skarvkassetter typ T. Enheten levereras med låsvred, inkl. regel för Abloy-lås. Regel för Assa beställs separat. Enheten kan kompletteras enligt TeliaSoneras låssystem. Kundunikt lås kan monteras på kundsidan. Finns i utförande för max 12 eller 24 SC-kontakter med kontaktpanel för 12 stycken enkla (Spx) eller dubbla (Dpx) mellanstycken. Dimensioner: 80x244x365mm SoT-enhet tom NCLA xSC Spx NCLA xSC Dpx Tillbehör till SoT-enhet SoT-enhet (Spx) med fanouter Väggbox Multiflex för max 12st SC-kontakter, levereras inkl. skarvkassett Multikassett. 4/NCLA /F 4xSC 8/NCLA /F 8xSC 12/NCLA /F 12xSC SoT-enhet (Dpx) med fanouter Väggbox Multiflex för max 24st SC-kontakter, levereras inkl. skarvkassett Multikassett. 4/NCLA /F 4xSC 8/NCLA /F 8xSC 12/NCLA /F 12xSC 16/NCLA /F 16xSC 20/NCLA /F 20xSC 24/NCLA /F 24xSC Skarvkassett Multikassett Används på operatörssidan av SoTenheten. Varje kassett rymmer 36st enkelfiberskarvar eller 18st bandfiberskarvar (4- eller 8-ribbon). NCLA /1 1-pack NCLA /2 2-pack Skarvkassett RXS Används på kundsidan av SoT-enheten. Komplett med lock och skarvhållare för 6st enkelfiber. NCLA Regel för ASSA industrilås SKYA10124 För godkända mellanstycken, fibersvansar, fanouter och övriga tillbehör, se avsnitt Fanouter, fibersvansar och tillbehör (sid 28-30). För förkontakterade kablage att använda som stubbkabel till tomma enheter, se avsnitt Hotellkabel (sid 34). 24

25 Terminering på vägg eller i utomhusskåp Anslutningsenhet KTV Anslutningsenhet KTV Anslutningsenheten är framtagen för KTV och mindre kundanläggningar. Tillverkad av pulverlackerad stålplåt och avsedd för väggmontage inomhus alternativt i skåp utomhus. Inredningen är försedd med dragavlastare och två slingstrukturer med fiberhållare. Den inre är avsedd för skarv- och fanout-slingor och den yttre för överskott på anslutningskabeln till den aktiva utrustningen. Skarvhylsorna placeras i separat hållare på inredningen. Skruvar för montage på träskiva medföljer. Enheten är låsbar och levereras med låsvred som kan bytas mot lås som är standard för Telias kopplingslådor eller -pålar. Finns med SC/UPC-kontakter för vanlig telefoni/data och SC/APC-kontakter för KTV med analog signal. Dimensioner: 68x140x260mm Anslutningsenhet med fanouter Väggbox T510 med en eller två 4-fibers fanouter. 4/NCLA /F 4xSC/APC 8/NCLA /F 8xSC/APC 4/NCLA /F 4xSC/UPC 8/NCLA /F 8xSC/UPC Anslutningsenhet med mellanstycken För iläggning av fanouter eller hotellkablage. 4/NCLA /D 4xSC 8/NCLA /D 8xSC För godkända mellanstycken, fibersvansar, fanouter och övriga tillbehör, se avsnitt Fanouter, fibersvansar och tillbehör (sid 28-30). För förkontakterade kablage att använda som stubbkabel till tomma enheter, se avsnitt Hotellkabel (sid 34). 25

26 Överlämningsenhet Terminering på vägg eller i utomhusskåp Överlämningsenhet Mötespunkt mellan Skanova och en extern nätägares nät. Mötespunkten är försedd med fiberoptiska kontakter som alltid är ihopkopplade enligt 1-1, 2-2 osv. för samtliga fiber. Ingen korskoppling är möjlig. Monteras på vägg inomhus eller i godkänt markskåp utomhus. Överlämningsenheten är försedd med utsvängbara skarvkassetter. Levereras med förmonterade ihopkopplade 8-fibers fanouter vars ändar är inslingade i respektive nätägares skarvkassett. Anvisning: T Mötespunkt i nätet för Fiber i Accessnätet (FiA) Skarvkassett, enkel, högerhängd För upp till 96 fiber. NCLA /H1 1-pack NCLA /H2 2-pack Överlämningsenhet upp till Levereras komplett med 2st skarvkassetter och kabelklämmor. Dimensioner: 270x535x274mm 24/NCLA /BF2 1st 24+24xSC 48/NCLA /BF2 1st 48+48xSC 96/NCLA /BF2 2st 48+48xSC Överlämningsenhet upp till Levereras komplett med 2-6st skarvkassetter och kabelklämmor. Dimensioner: 270x535x441mm 96/NCLA /BF2 2st 48+48xSC 144/NCLA /BF2 3st 48+48xSC 192/NCLA /BF2 4st 48+48xSC 240/NCLA /BF2 5st 48+48xSC 288/NCLA /BF2 6st 48+48xSC Kontaktkassett, dubbel, med fanouter Med förmonterade fanouter i slang för eftermontage i överlämningsenhet. 24/NCLA /HF xSC 48/NCLA /HF xSC Kablage 24+24xSC med slangar För komplettering i befintlig kontaktkassett. Kontakterna är märka /NCLA /HF2 26 För placering av överlämningsenhet utomhus i godkända markskåp, se avsnitt Markskåp FiA (sid 63).

27 Terminering på vägg eller i utomhusskåp Terminaluttag, Fiberuttag för hem Terminaluttag Ett väggplacerat uttag för enklare terminering inomhus hos en företagskund i låst utrymme. Används inte vid placering i privat bostad. Terminaluttag, modell TD Uttag i plast för 4st SC-kontakter. För montage på vägg eller apparatdosa. Kompletteras med 2st dubbla mellanstycken och fanout. Dimensioner: 40x110x100mm 4/NCLA Terminaluttag, modell M Uttag i plåt för 4st SC-kontakter. För montage på vägg. Kompletteras med 2st dubbla mellanstycken och fanout. Dimensioner: 20x130x170mm 4/NCLA Fiberuttag för hem För placering inomhus på vägg eller apparatdosa hemma hos privatpersoner (FTTH). Uttaget kräver att man avänder spridningskablar och fibersvansar med böjokänslig fiber (G.657). Tillverkat i plast och har plats för upp till 2st SC-kontakter. Fiberuttag V2, modell TD, tomt Kompletteras med ett dubbelt mellanstycken och en eller två fibersvansar. Dimensioner: 30x80x136 NCLA /01 1-pack NCLA /01/24P 24-pack för hem, tomt Kompletteras med 2st enkla mellanstycken och fibersvansar. Dimensioner: 28x75x100mm NCLA /01 1-pack NCLA /01/24P 24-pack Kabel- och fibervinda För montage i apparatdosa 67mm. NCLA /01A För godkända mellanstycken, fibersvansar, fanouter och övriga tillbehör, se avsnitt Fanouter, fibersvansar och tillbehör (sid 28-30). För godkända anslutningskablage, se avsnitt Anslutningskablar Villa, vit, en fiber (sid 49). 27

28 Fanout Fanouter, fibersvansar och tillbehör Fanout Fanouter består av en ribbon-fiber (bandfiber) med kontakter i ena änden. I detta avsnitt återfinns alla fanouter som är godkända att köpa separat för komplettering eller reparation av olika ODF-lösningar. Alla godkända fanouter är med 4-fibers ribbon och SC-kontakter (UPC- och APC-slipade). Fanout standard UPC Med 4st SC/UPC-kontakter och standardmått för en fanout, 950mm enkelfiber och 3000mm bandfiber. Används för reparation eller komplettering i befintlig ODF eller SoT. TSRA Fanout för terminaluttag Används i terminaluttag för kortare sling. Mått för fanouter till terminaluttag är 350mm enkelfiber och 1000mm bandfiber. TSRA /1 4xSC/UPC TSRA /1 4xSC/APC TSRA /1 2xSC/UPC + 2xSC/APC Fanout standard APC Används för reparation eller komplettering i befintlig ODF eller SoT. Med 4st SC/APC-kontakter och standardmått för en fanout, 950mm enkelfiber och 3000mm bandfiber. TSRA Fanout för TT 192 Används till ODF-system TT 192, med enkelfiber 500mm och 4000mm bandfiber. TSRA /4M5 4xSC/UPC Fanout standard UPC och APC Fiber 1 och 2 är SC/UPC, fiber 3 och 4 är SC/APC. Med enkelfiber 950mm och 3000mm bandfiber. TSRA

29 Fanouter, fibersvansar och tillbehör Fibersvans (pigtail) Fibersvans (pigtail) Består av en fiber med kontakt i ena änden. Alla godkända fibersvansar är med SC-kontakt (UPC- eller APC-slipad) och levereras med två olika fibertyper beroende på applikation. Fibersvans SC/UPC, 1m Fast sekundärskyddad (900µm, blå) G652D-fiber. Används vid reparation av enstaka fiber i ODF, SoT eller terminaluttag. TSRA Fibersvans FiA SC/UPC, 1m Fast sekundärskyddad (900µm, gul) G657A-fiber. Används endast till FiA, vid inskarvning av spridningskabel i fiberuttag för hem. TSRA Fibersvans SC/APC, 1m Fast sekundärskyddad (900µm, blå) G652D-fiber. Används vid reparation av enstaka fiber i ODF, SoT eller terminaluttag. TSRA Fibersvans FiA SC/UPC, 24-pack 24st fibersvansar i samma förpackning för snabb och enkel åtkomst. TSRA /24P Fibersvans FiA SC/APC, 1m Fast sekundärskyddad (900µm, gul) G657A-fiber. Används endast till FiA, vid inskarvning av spridningskabel i fiberuttag för hem. TSRA

30 Mellanstycken och blindplugg Fanouter, fibersvansar och tillbehör Mellanstycken och blindplugg Skarvstycken, mellanstycken eller adapters, kärt barn har många namn men det betyder samma sak. Används för att koppla samman två eller fler fiberoptiska kontaktdon med varandra. Eftersom de flesta kontakter idag är hanar behövs något att sammanföra dem i. Det gör man med ett mellanstycke. Mellanstycke, enkel SC/UPC Blå SC simplex. RNTA /11 1-pack RNTA /11/24P 24-pack Mellanstycke, dubbel SC/UPC Blå SC duplex. RNTA /31 Blindplugg enkel Svart täckbricka för hålbild SC simplex. NCLA Mellanstycke, enkel SC/APC Grön SC simplex. RNTA /13 Mellanstycke, dubbel SC/APC Grön SC duplex. RNTA /33 Blindplugg dubbel Svart täckbricka för hålbild SC duplex. NCLA /01 Mellanstycke, enkel FC FC simplex, metall. RNTA /1 Mellanstycke, enkel SC-FC SC till FC blå, för hålbild SC simplex. RNTA /34 30

31 Fanouter, fibersvansar och tillbehör Mekanisk villakontakt, Dämpare Mekanisk villakontakt Får endast användas i accessnät vid terminering inomhus i FTTH-installationer. Den mekaniska villakontakten ska ses som ett alternativ till att skarva in fibersvans (pigtail) vid installation av spridningskablar. Mekanisk kontakt, modell TD Förpolerad fiberkontakt med inbyggd mekanisk skarv för terminering i fält av 250µm- eller 900µm-fiber. Vid köp av 100-pack så ingår 2st monteringsjiggar. TSRA /2 1-pack TSRA /2/10P 10-pack TSRA /2/100P 100-pack Monteringsjigg Används för montera mekaniska kontakter på ett säkert sätt. SXAA Dämpare Fiberoptiska dämpare används när man har för stark inkommande signal. Monteras på kontakten som ska anslutas. Dämpare SC/UPC RDFA /03 3dB RDFA /05 5dB RDFA /10 10dB RDFA /15 15dB Dämpare FC/UPC RDFA /03 3dB RDFA /05 5dB RDFA /10 10dB RDFA /15 15dB Dämpare LC/UPC RDFA /03 3dB RDFA /05 5dB RDFA /10 10dB RDFA /15 15dB 31

32 Rengöringsprodukter för kontakter Fanouter, fibersvansar och tillbehör Rengöringsprodukter för kontakter Den fiberoptiska kontakten är nätets känsligaste punkt. I detta avsnitt återfinns verktyg speciellt lämpade för att rengöra dessa. Rengöringssticka 2,5mm SXAA pack pack Rengöringspenna One-Click Speciellt lämpad för invändigt monterade kontakter men fungerar utmärkt även på lösa kontakter. 2,5mm-varianten passar kontakttyperna SC/FC/ST och 1,25mm är anpassad för LC/MU. SXAA ,5mm SXAA /1 1,25mm Rengöringssticka 1,25mm SXAA /1 5-pack pack Rengöringskassett Cletop-S Används för att rengöra alla tänkbara typer av kontakter. Nytt rengöringsband matas fram vid varje användning för säker rengöring. KDYA /3 Rengöringssticka side cleaner För att rengöra runt om fiberkontaktens ferrul ,5mm 5-pack ,25mm 5-pack Refillkassett till Cletop-S SXAA pack pack Refillrulle till Cletop-A Till den äldre varianten av Cletop rengöringskassett pack pack 32

33 33

34 Hotellkabel Anslutningskablage Hotellkabel Dessa kablage byggs av GAGQBDUV med 4- eller 8-fibers ribbon. Kan förläggas inomhus men även sträckor under 100 meter utomhus i godkänd kanalisation. Ena änden är förkontakterad med SC/UPC kontakter och varje fiber är uppbyggd med yttermantel (2mm). Den okontakterade änden skarvas mot fanout, fibersvans eller kabel beroende på tillämpning. Kan användas som stubbkabel till en SoT- eller anslutningsenhet. Kan beställas med valfri kabellängd 1-100m, ersätt xx i artikelnumret med önskad kabellängd. Hotellkabel, 4-ribbon Uppbyggd fiberände 500mm. Fiberkabelns ytterdiameter är 5,5mm med 4 fiber och 7,0mm med 8 eller 12 fiber. 4/TSRA /xx 4xSC 8/TSRA /xx 8xSC 12/TSRA /xx 12xSC Hotellkabel, 8-ribbon Uppbyggd fiberände 500mm. Fiberkabelns ytterdiameter är 8,8mm. 8/TSRA /xx 8xSC 16/TSRA /xx 16xSC 24/TSRA /xx 24xSC 32/TSRA /xx 32xSC Hotellkabel, 4-ribbon, 1400mm Uppbyggd fiberände 1400mm. Fiberkabelns ytterdiameter är 5,5mm. 4/TSRA /xx 4xSC 34

35 Anslutningskablage Spridningskabel Spridningskabel Förkontakterad fiberkabel som används mellan kundavslut (FTTH) och skarvpunkt. Finns med två olika kabeltyper, GNGGQBDUV och GALDV. Levereras alltid med SC/UPC-kontakter i ena änden. Universell spridningskabel, 1xSC/UPC Kontakterad GNGGQBDUV med en fast sekundärskyddad (900µm) G657A-fiber. Fiberkabelns ytterdiameter är 4,0mm. 1/TSRA /030 30m 1/TSRA /050 50m 1/TSRA /070 70m 1/TSRA / m 1/TSRA / m 1/TSRA / m 1/TSRA / m 1/TSRA / m Universell spridningskabel, 2xSC/UPC Kontakterad GNGGQBDUV med två fast sekundärskyddade (900µm) G657A-fiber. Fiberkabelns ytterdiameter är 4,0mm. 2/TSRA /030 30m 2/TSRA /050 50m 2/TSRA /070 70m 2/TSRA / m 2/TSRA / m 2/TSRA / m 2/TSRA / m 2/TSRA / m Spridningskabel, blåsfiber, 1xSC/UPC Kontakterad blåsfiber GALDV med två G657A-fiber. För blåsning i mikrorör till skarvpunkt. 1/TSRA /030 30m 1/TSRA /050 50m 1/TSRA /075 75m 1/TSRA / m 1/TSRA / m 1/TSRA / m 1/TSRA / m Spridningskabel, blåsfiber, 1xSC/UPC, 6-pack 1/TSRA /030/6P 30m 6-pack 1/TSRA /050/6P 50m 6-pack 1/TSRA /075/6P 75m 6-pack 1/TSRA /100/6P 100m 6-pack 1/TSRA /150/6P 150m 6-pack 1/TSRA /200/6P 200m 6-pack Spridningskabel, blåsfiber, 4xSC/UPC Kontakterad blåsfiber GALDV med fyra G657A-fiber. För blåsning i mikrorör till skarvpunkt. 4/TSRA /030 30m 4/TSRA /050 50m 4/TSRA /075 75m 4/TSRA / m 4/TSRA / m 4/TSRA / m 4/TSRA / m 35

36 ODF-enhet N3S med anslutningskabel Vid fast utkabling av aktiv utrustning till stationsida av ODF används N3S ODF-enhet för 96 fiber/kontakter med kablage för utkabling av flera switchar samtidigt enligt anvisning. Anvisning: T Noddisponering för Fiber i Accessnätet (FiA). Anslutningskablage ODF-enhet N3S med anslutningskabel, Switch-kablage Förkontakterad ODF-enhet med 96 fiber och mjuk kabel GAQQBDU med delning till 4st kablage med 24 fiber för anslutning till aktiv utrustning. Kontakterna är i båda ändar märkta från 1-96 och är vid utrustningen fördelade i tuber med fallande längd (ca 70 cm): röd 1-24, blå 25-48, vit och grön Fiberkabeln (GAQQBDU) med 96 fiber är 9mm och tuberna med 24 fiber är 5mm. Enkelfibern mellan tub och kontakt är uppbyggd med 900µm sekundärskydd. Beställd kabellängd ska motsvara kabelvägen från ODF-stativets topp till stativtopp med aktiv utrustning, kabellängd inom stativen ska alltså inte inräknas. Levereras med kabellängd 2-60 meter i intervall om 2 meter, ersätt xx med önskad längd. N3S-enhet med anslutningskabel 4x24xSC/UPC 96-fibers ODF-enhet N3S med 96st SC/UPC-kontakter och anslutningskabel med 4x24st SC/UPC-kontakter. 96/TSRA /424/xxM 2-60m N3S-enhet med anslutningskabel 4x24xLC/UPC 96-fibers ODF-enhet N3S med 96st SC/UPC-kontakter och anslutningskabel med 4x24st LC/UPC-kontakter. 96/TSRA /424/xxM 2-60m Switch-kablage Optiskt kablage med 24 kontakter (SC eller LC) i ena änden, som ansluts till switch monterad på hylla för 1U 19. Den fria änden består av en mjuk slang (GAQBDU) för dragning och iläggning i skarvenhet placerad i samma stativ. Längden mellan kontakt och yttermantel är anpassad för att passa mot en 24-portars optisk switch. Ska endast användas för komplettering i befintliga stativ. Switch-kablage, SC/UPC, 5m 24/TSRA /5M 1-pack 24/TSRA /5M/4P 4-pack Slinglåda för kablage Monteras i toppen på ETSI-stativ D3 (med öppningsbar topp) för att hantera längdöverskott inom stativet av ovan kablage. Höjd mm 3/SXAA Hylla med slinglåda Används för montage av 1U 19 - utrustning i ETSI-stativ D3. Hanterar längdöverskott från kablage till respektive utrustning. Installeras fyra hyllor tillsammans då det följer med en bakplåt som installeras innanför de fyra hyllorna. Höjd 75mm per hylla, totalt 300mm 3/SXAA /1U/4P Switch-kablage, LC/UPC, 5m 24/TSRA /5M 1-pack 24/TSRA /5M/4P 4-pack 36
