1 Produktkatalog 2014 LightMate

2 INNEHÅLLSFÖRTECKNING Företagspresentation... 3 LightMate Stativ... 4 ODF-system... 8 Väggboxar Skarvsystem...37 Fiberkablage och tillbehör Underhåll

3 Företagspresentation Ett modernt ODF-system kräver en modern presentation. Med årets nya katalog och vår hemsida tar vi nu ännu ett steg mot att tydliggöra vårt populära ODF-system LightMate. Men det är inte bara formen vi förbättrar. Vi jobbar ständigt nära våra kunder och leverantörer med nya idéer och lösningar som lyfter LightMate-systemet till en ännu vassare position på marknaden. Vi upphör aldrig med detta arbete. Att vara innovativa och lösningsorienterade är en drivkraft som skapar en företagskultur av kreativitet och engagemang. Ett engagemang som lett fram till ett kostnadseffektivt och användarvänligt ODF-system som intagit en ledande position på marknaden. Vi hoppas att årets katalog kommer att vara till stor hjälp när du behöver mekaniklösningar för att bygga ditt fibernät. Skulle det vara något som du saknar så tveka inte att kontakta oss. Att jobba med dig är kärnan i allt vi gör. Memoteknik AB 3

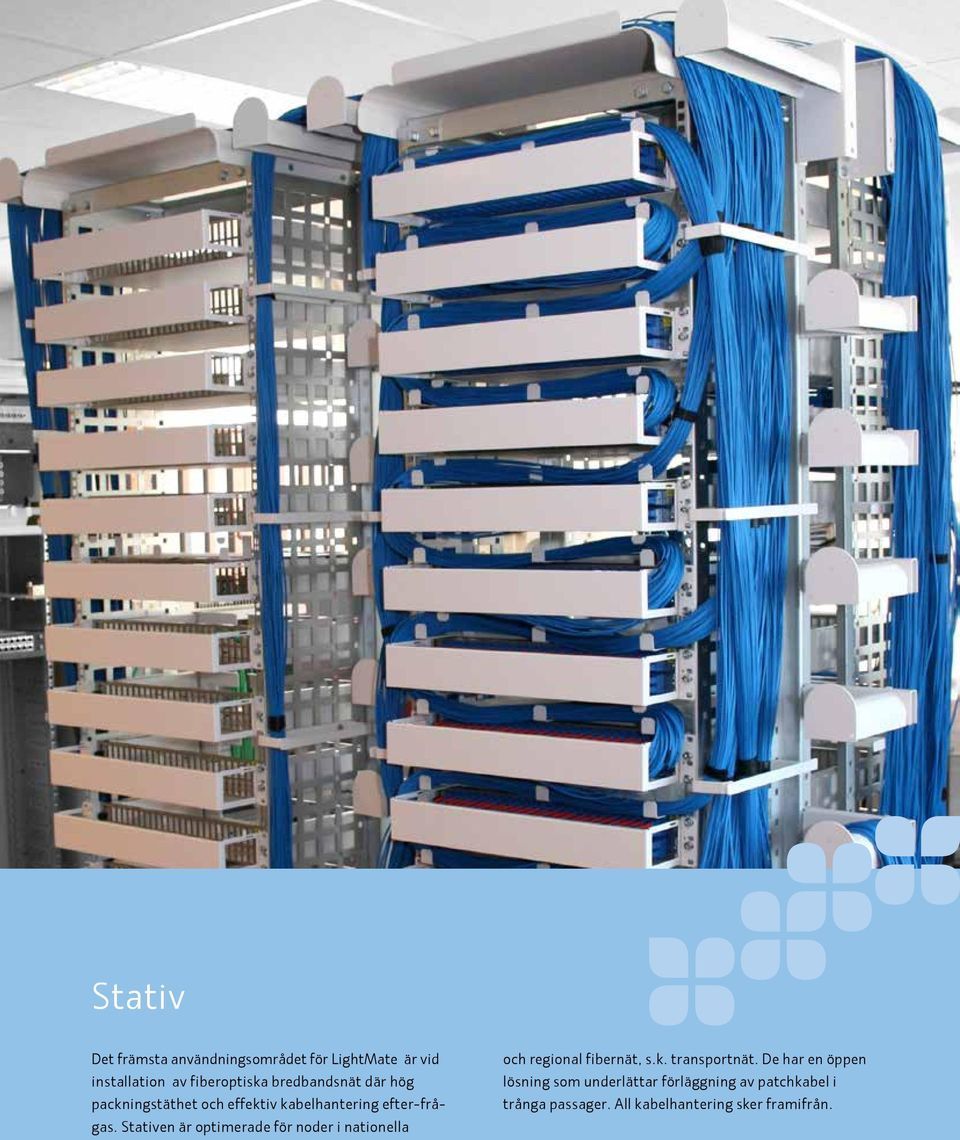

4 Stativ Det främsta användningsområdet för LightMate är vid installation av fiberoptiska bredbandsnät där hög packningstäthet och effektiv kabelhantering efter-frågas. Stativen är optimerade för noder i nationella och regional fibernät, s.k. transportnät. De har en öppen lösning som underlättar förläggning av patchkabel i trånga passager. All kabelhantering sker framifrån. 4

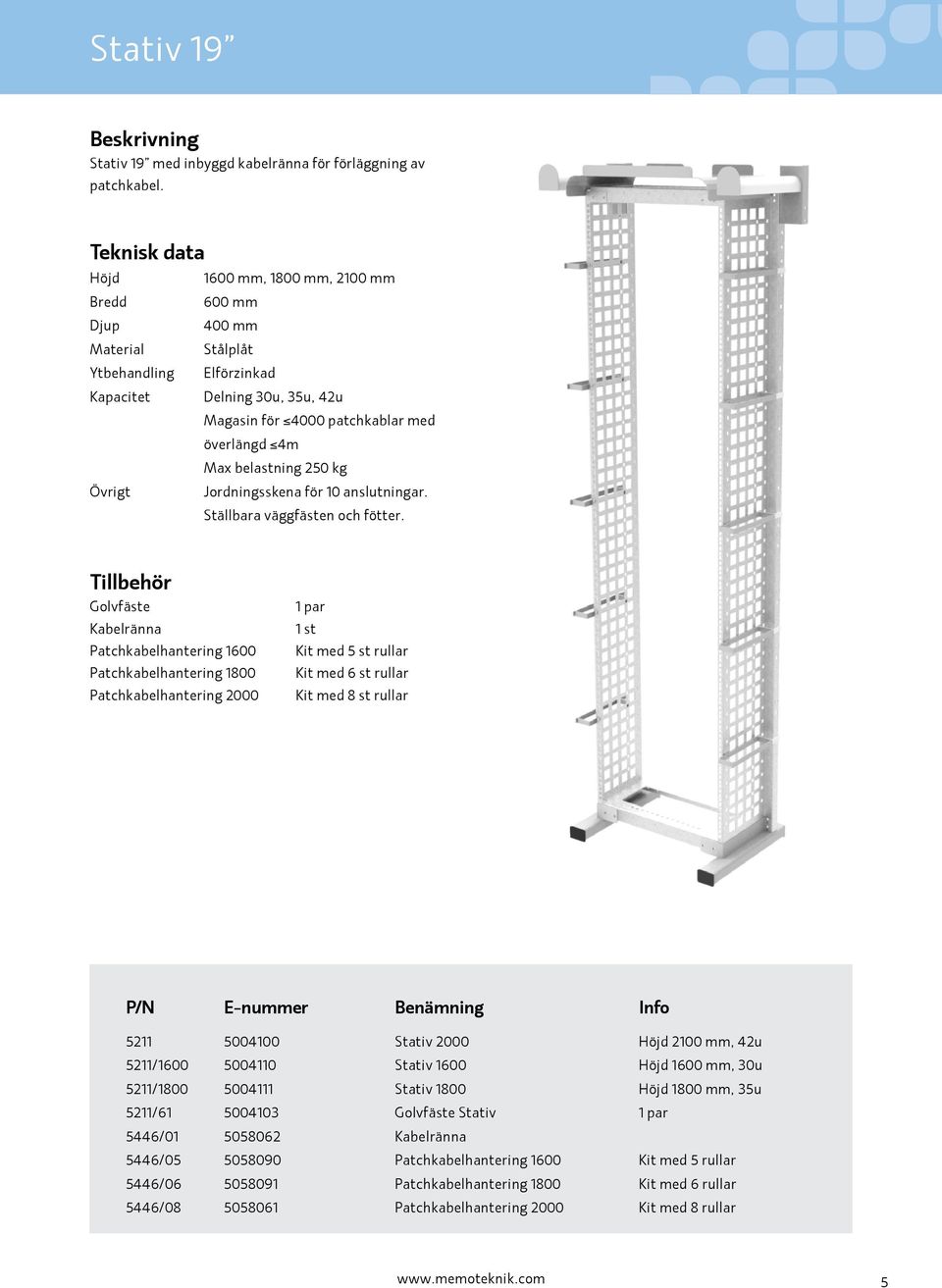

5 Stativ 19 Stativ 19 med inbyggd kabelränna för förläggning av patchkabel mm, 1800 mm, 2100 mm Bredd 600 mm 400 mm Material Stålplåt Ytbehandling Elförzinkad Kapacitet Delning 30u, 35u, 42u Magasin för 4000 patchkablar med överlängd 4m Max belastning 250 kg Jordningsskena för 10 anslutningar. Ställbara väggfästen och fötter. Tillbehör Golvfäste Kabelränna Patchkabelhantering 1600 Patchkabelhantering 1800 Patchkabelhantering par 1 st Kit med 5 st rullar Kit med 6 st rullar Kit med 8 st rullar Stativ mm, 42u 5211/ Stativ mm, 30u 5211/ Stativ mm, 35u 5211/ Golvfäste Stativ 1 par 5446/ Kabelränna 5446/ Patchkabelhantering 1600 Kit med 5 rullar 5446/ Patchkabelhantering 1800 Kit med 6 rullar 5446/ Patchkabelhantering 2000 Kit med 8 rullar 5

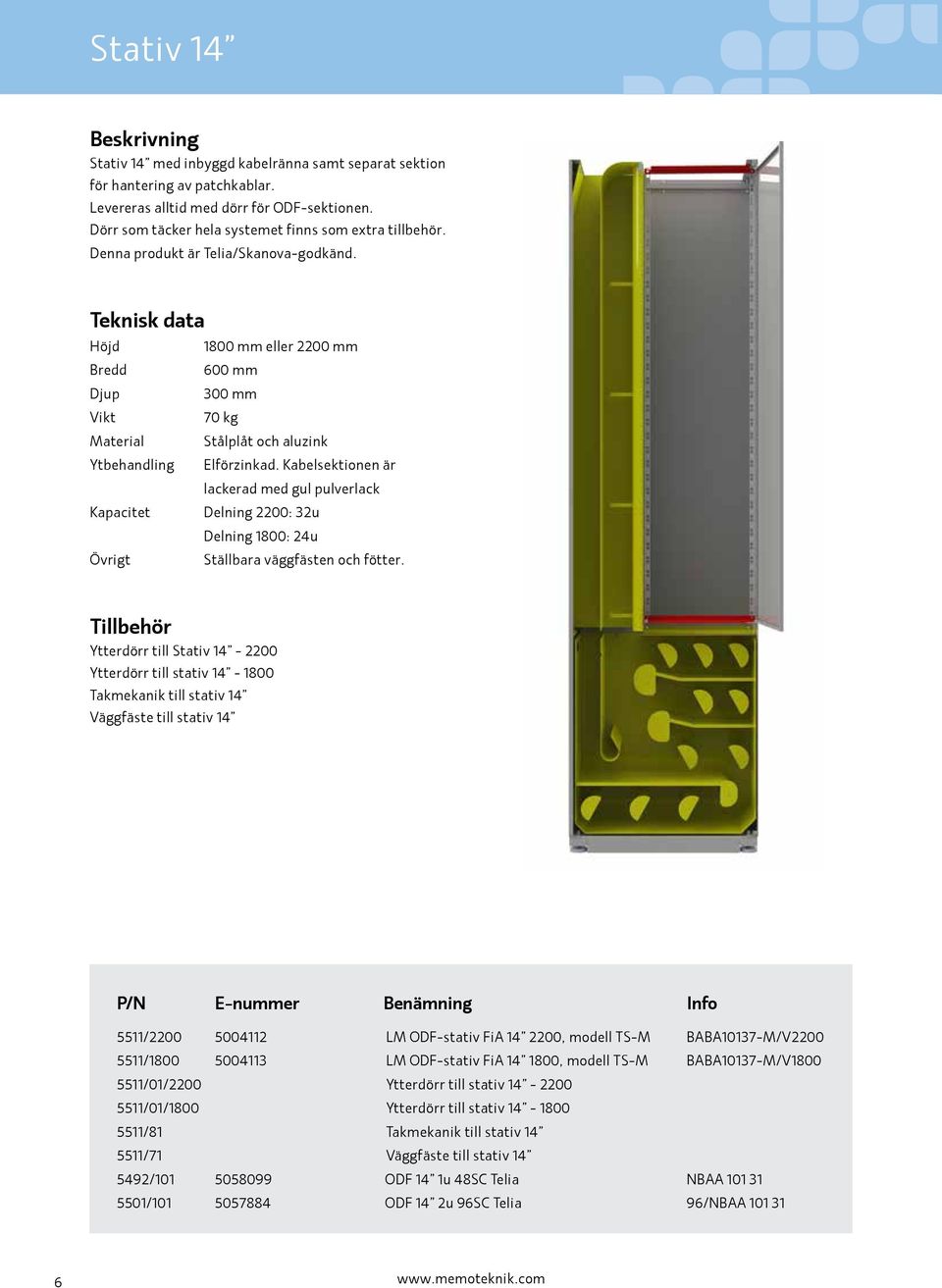

6 Stativ 14 Stativ 14 med inbyggd kabelränna samt separat sektion för hantering av patchkablar. Levereras alltid med dörr för ODF-sektionen. Dörr som täcker hela systemet finns som extra tillbehör. Denna produkt är Telia/Skanova-godkänd mm eller 2200 mm Bredd 600 mm 300 mm Vikt 70 kg Material Stålplåt och aluzink Ytbehandling Elförzinkad. Kabelsektionen är lackerad med gul pulverlack Kapacitet Delning 2200: 32u Delning 1800: 24u Ställbara väggfästen och fötter. Tillbehör Ytterdörr till Stativ Ytterdörr till stativ Takmekanik till stativ 14 Väggfäste till stativ / LM ODF-stativ FiA , modell TS-M BABA10137-M/V / LM ODF-stativ FiA , modell TS-M BABA10137-M/V /01/2200 Ytterdörr till stativ /01/1800 Ytterdörr till stativ /81 Takmekanik till stativ /71 Väggfäste till stativ / ODF 14 1u 48SC Telia NBAA / ODF 14 2u 96SC Telia 96/NBAA

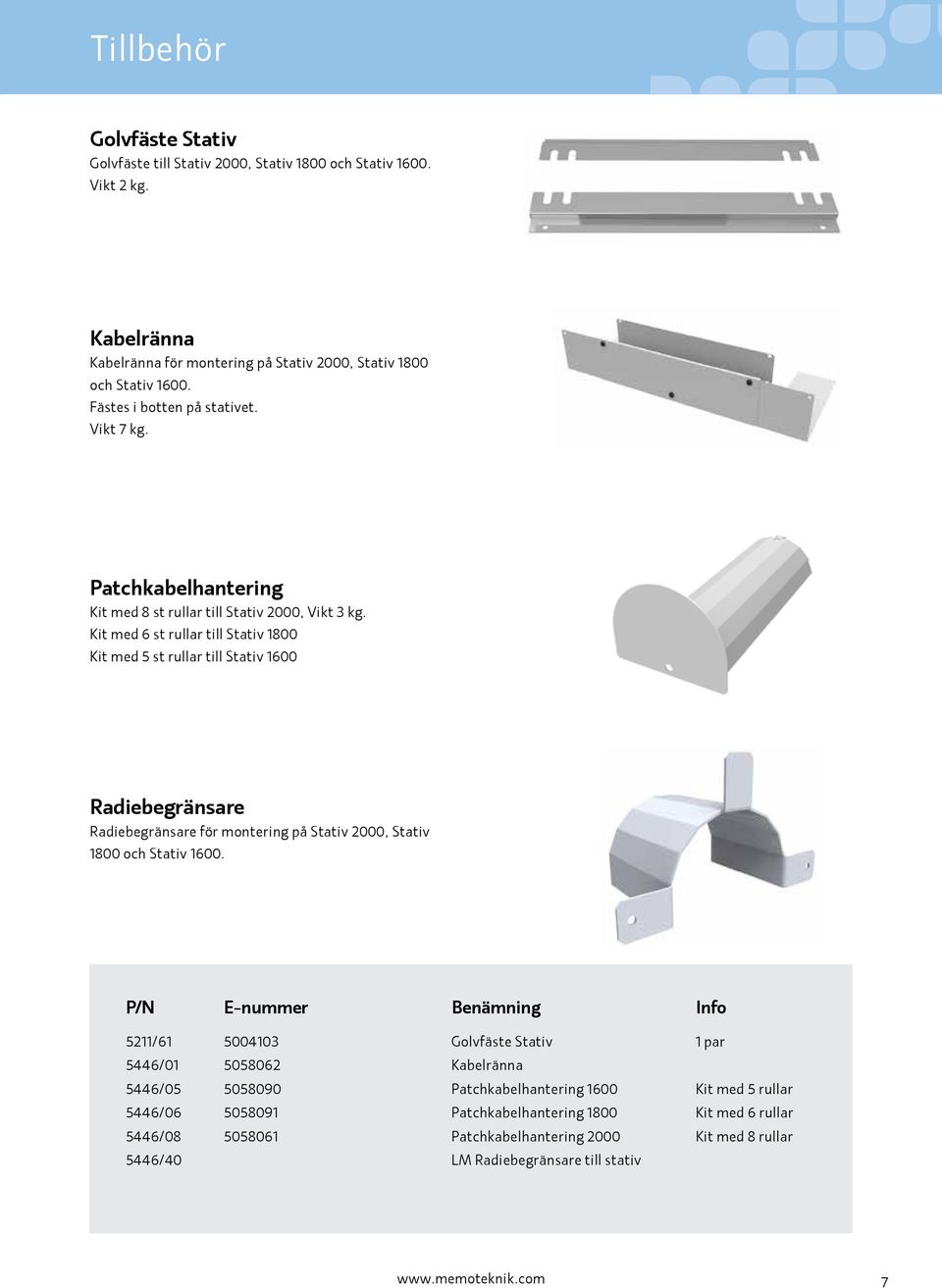

7 Tillbehör Golvfäste Stativ Golvfäste till Stativ 2000, Stativ 1800 och Stativ Vikt 2 kg. Kabelränna Kabelränna för montering på Stativ 2000, Stativ 1800 och Stativ Fästes i botten på stativet. Vikt 7 kg. Patchkabelhantering Kit med 8 st rullar till Stativ 2000, Vikt 3 kg. Kit med 6 st rullar till Stativ 1800 Kit med 5 st rullar till Stativ 1600 Radiebegränsare Radiebegränsare för montering på Stativ 2000, Stativ 1800 och Stativ / Golvfäste Stativ 1 par 5446/ Kabelränna 5446/ Patchkabelhantering 1600 Kit med 5 rullar 5446/ Patchkabelhantering 1800 Kit med 6 rullar 5446/ Patchkabelhantering 2000 Kit med 8 rullar 5446/40 LM Radiebegränsare till stativ 7

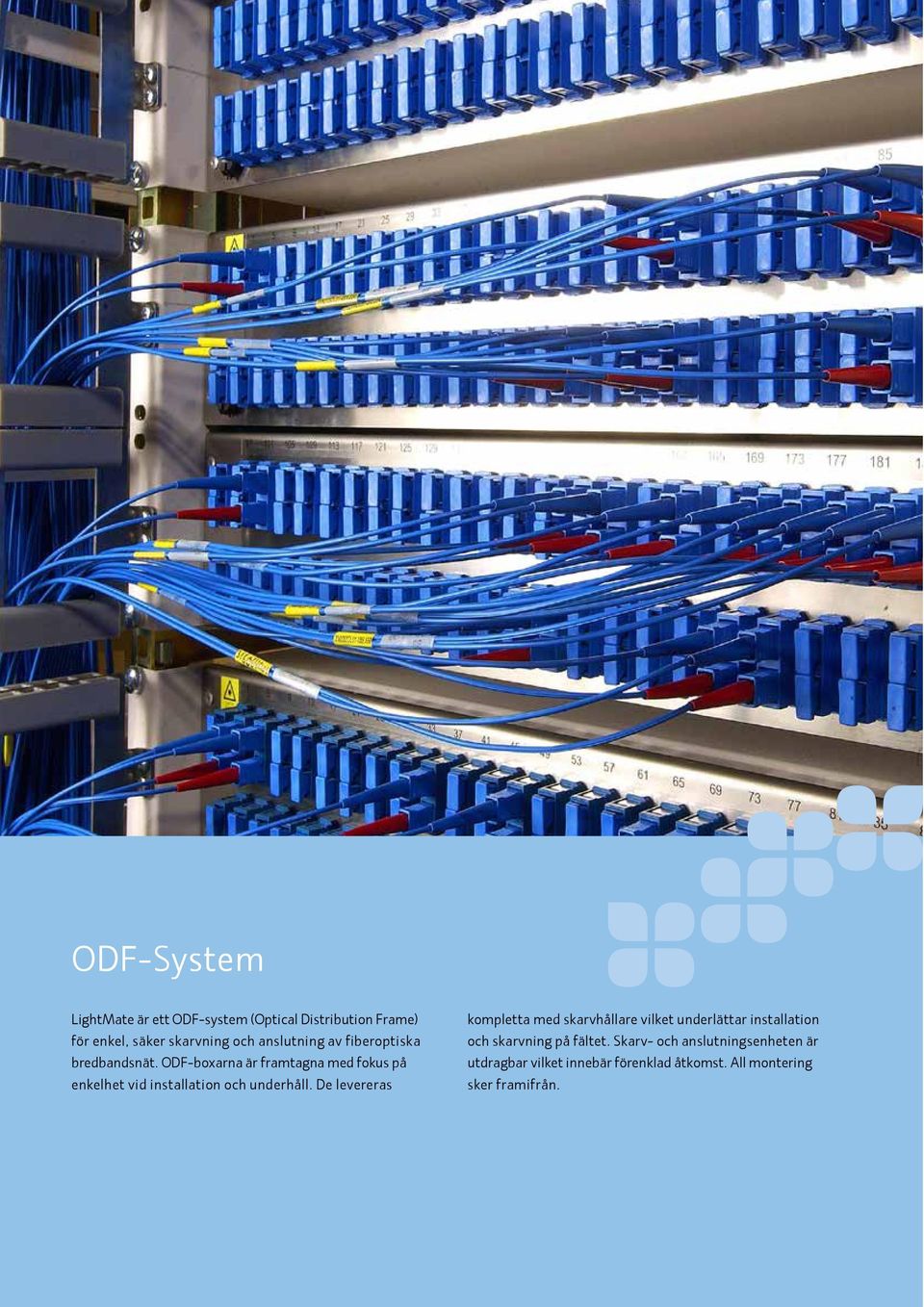

8 ODF-System LightMate är ett ODF-system (Optical Distribution Frame) för enkel, säker skarvning och anslutning av fiberoptiska bredbandsnät. ODF-boxarna är framtagna med fokus på enkelhet vid installation och underhåll. De levereras kompletta med skarvhållare vilket underlättar installation och skarvning på fältet. Skarv- och anslutningsenheten är utdragbar vilket innebär förenklad åtkomst. All montering sker framifrån. 8

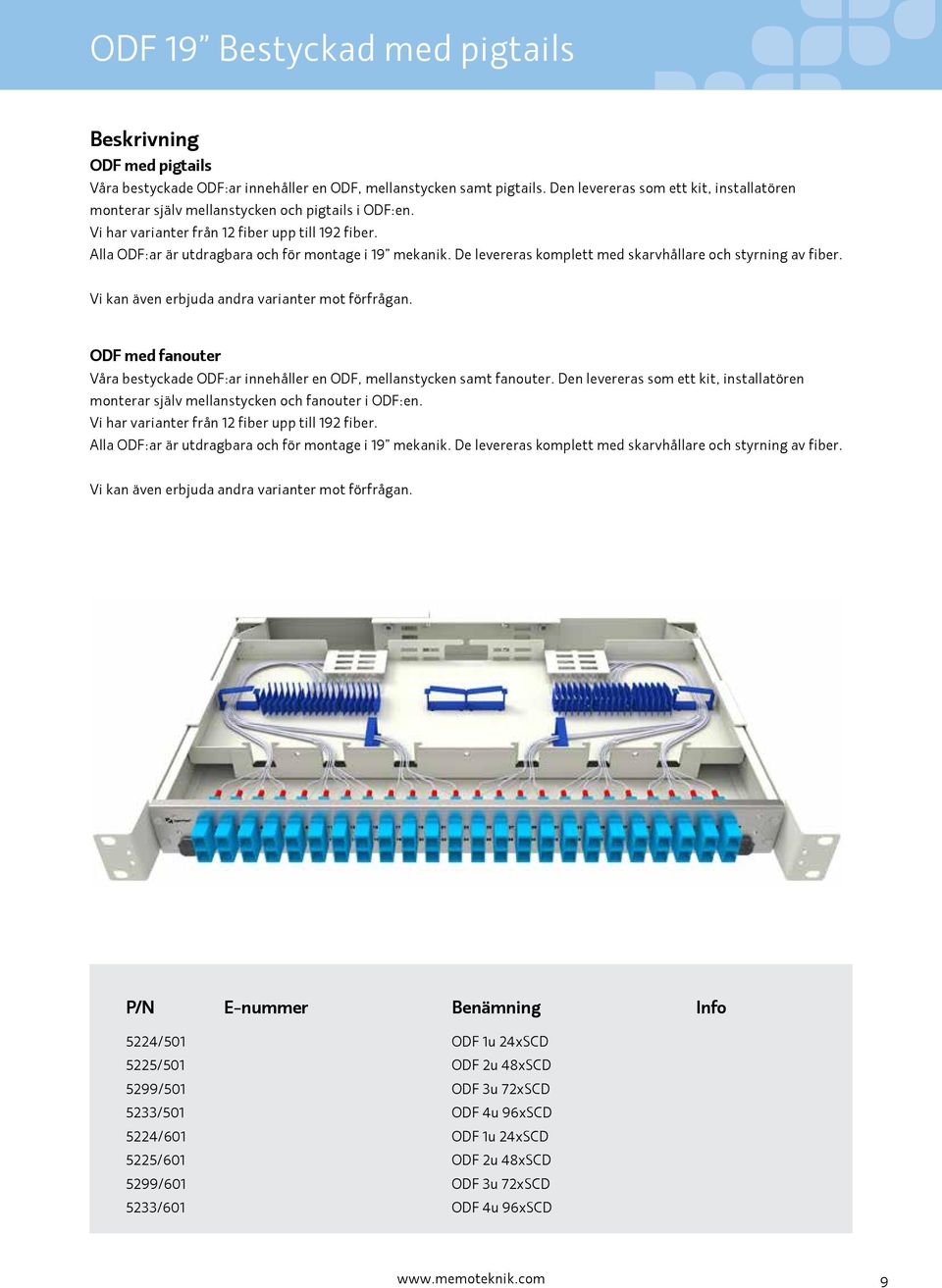

9 ODF 19 Bestyckad med pigtails ODF med pigtails Våra bestyckade ODF:ar innehåller en ODF, mellanstycken samt pigtails. Den levereras som ett kit, installatören monterar själv mellanstycken och pigtails i ODF:en. Vi har varianter från 12 fiber upp till 192 fiber. Alla ODF:ar är utdragbara och för montage i 19 mekanik. De levereras komplett med skarvhållare och styrning av fiber. Vi kan även erbjuda andra varianter mot förfrågan. ODF med fanouter Våra bestyckade ODF:ar innehåller en ODF, mellanstycken samt fanouter. Den levereras som ett kit, installatören monterar själv mellanstycken och fanouter i ODF:en. Vi har varianter från 12 fiber upp till 192 fiber. Alla ODF:ar är utdragbara och för montage i 19 mekanik. De levereras komplett med skarvhållare och styrning av fiber. Vi kan även erbjuda andra varianter mot förfrågan. 5224/501 ODF 1u 24xSCD 5225/501 ODF 2u 48xSCD 5299/501 ODF 3u 72xSCD 5233/501 ODF 4u 96xSCD 5224/601 ODF 1u 24xSCD 5225/601 ODF 2u 48xSCD 5299/601 ODF 3u 72xSCD 5233/601 ODF 4u 96xSCD 9

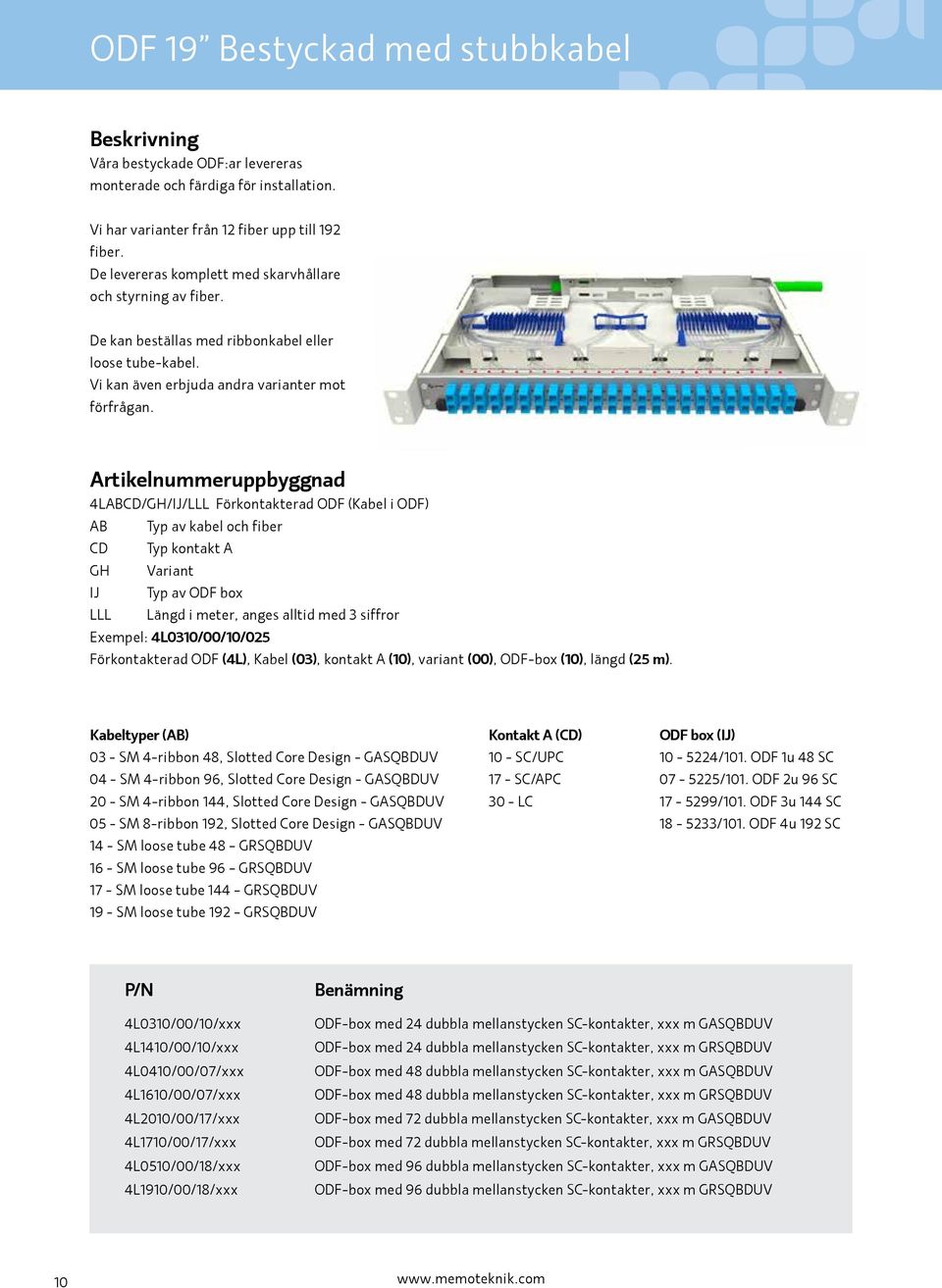

10 ODF 19 Bestyckad med stubbkabel Våra bestyckade ODF:ar levereras monterade och färdiga för installation. Vi har varianter från 12 fiber upp till 192 fiber. De levereras komplett med skarvhållare och styrning av fiber. De kan beställas med ribbonkabel eller loose tube-kabel. Vi kan även erbjuda andra varianter mot förfrågan. Artikelnummeruppbyggnad 4LABCD/GH/IJ/LLL Förkontakterad ODF (Kabel i ODF) AB Typ av kabel och fiber CD Typ kontakt A GH Variant IJ Typ av ODF box LLL Längd i meter, anges alltid med 3 siffror Exempel: 4L0310/00/10/025 Förkontakterad ODF (4L), Kabel (03), kontakt A (10), variant (00), ODF-box (10), längd (25 m). Kabeltyper (AB) Kontakt A (CD) ODF box (IJ) 03 - SM 4-ribbon 48, Slotted Core Design - GASQBDUV 10 - SC/UPC /101. ODF 1u 48 SC 04 - SM 4-ribbon 96, Slotted Core Design - GASQBDUV 17 - SC/APC /101. ODF 2u 96 SC 20 - SM 4-ribbon 144, Slotted Core Design - GASQBDUV 30 - LC /101. ODF 3u 144 SC 05 - SM 8-ribbon 192, Slotted Core Design - GASQBDUV /101. ODF 4u 192 SC 14 - SM loose tube 48 GRSQBDUV 16 - SM loose tube 96 GRSQBDUV 17 - SM loose tube 144 GRSQBDUV 19 - SM loose tube 192 GRSQBDUV P/N 4L0310/00/10/xxx 4L1410/00/10/xxx 4L0410/00/07/xxx 4L1610/00/07/xxx 4L2010/00/17/xxx 4L1710/00/17/xxx 4L0510/00/18/xxx 4L1910/00/18/xxx Benämning ODF-box med 24 dubbla mellanstycken SC-kontakter, xxx m GASQBDUV ODF-box med 24 dubbla mellanstycken SC-kontakter, xxx m GRSQBDUV ODF-box med 48 dubbla mellanstycken SC-kontakter, xxx m GASQBDUV ODF-box med 48 dubbla mellanstycken SC-kontakter, xxx m GRSQBDUV ODF-box med 72 dubbla mellanstycken SC-kontakter, xxx m GASQBDUV ODF-box med 72 dubbla mellanstycken SC-kontakter, xxx m GRSQBDUV ODF-box med 96 dubbla mellanstycken SC-kontakter, xxx m GASQBDUV ODF-box med 96 dubbla mellanstycken SC-kontakter, xxx m GRSQBDUV 10

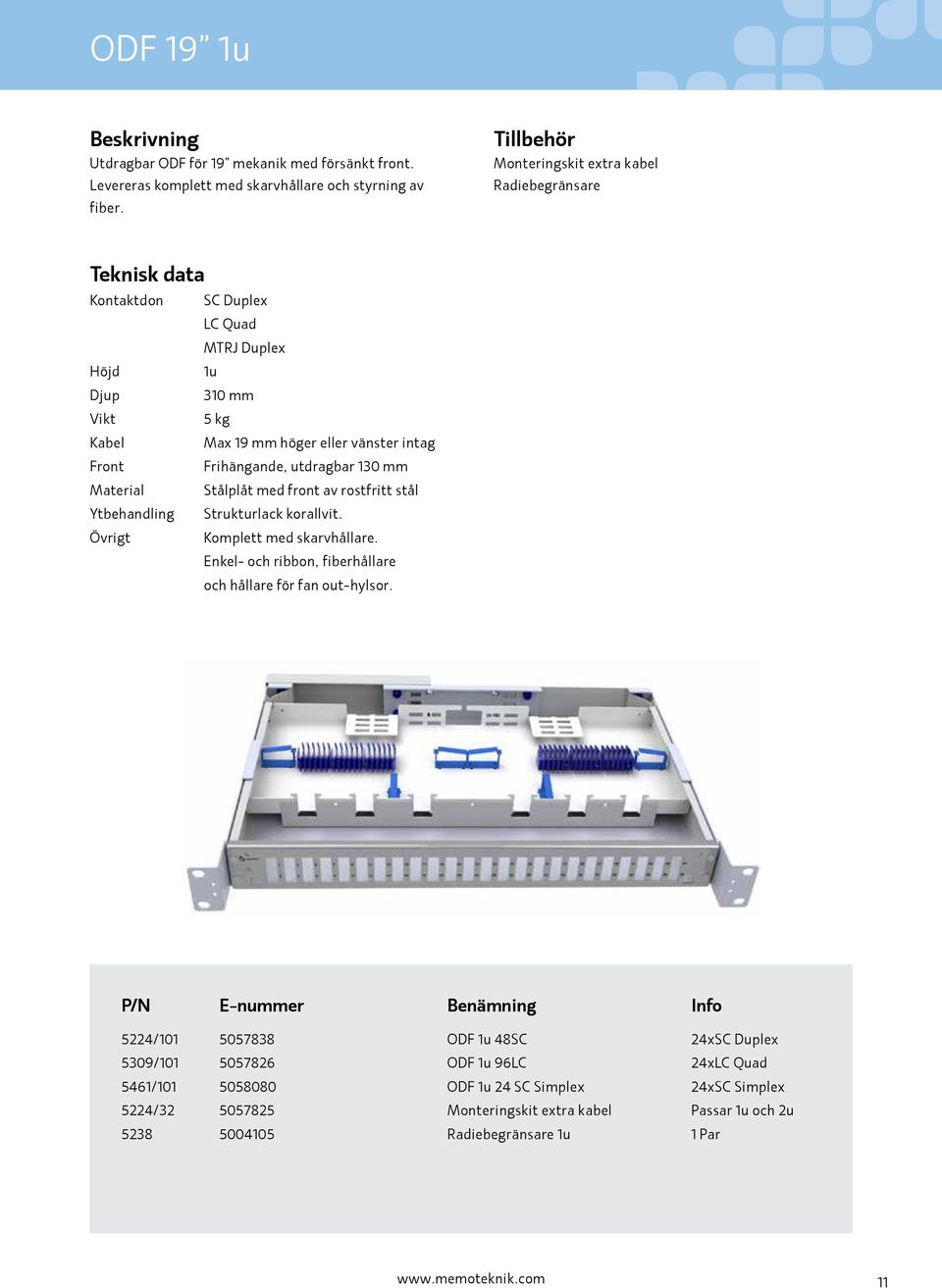

11 ODF 19 1u Utdragbar ODF för 19 mekanik med försänkt front. Levereras komplett med skarvhållare och styrning av fiber. Tillbehör Monteringskit extra kabel Radiebegränsare Kontaktdon SC Duplex LC Quad MTRJ Duplex 1u 310 mm Vikt 5 kg Kabel Max 19 mm höger eller vänster intag Front Frihängande, utdragbar 130 mm Material Stålplåt med front av rostfritt stål Ytbehandling Strukturlack korallvit. Komplett med skarvhållare. Enkel- och ribbon, fiberhållare och hållare för fan out-hylsor. 5224/ ODF 1u 48SC 24xSC Duplex 5309/ ODF 1u 96LC 24xLC Quad 5461/ ODF 1u 24 SC Simplex 24xSC Simplex 5224/ Monteringskit extra kabel Passar 1u och 2u Radiebegränsare 1u 1 Par 11

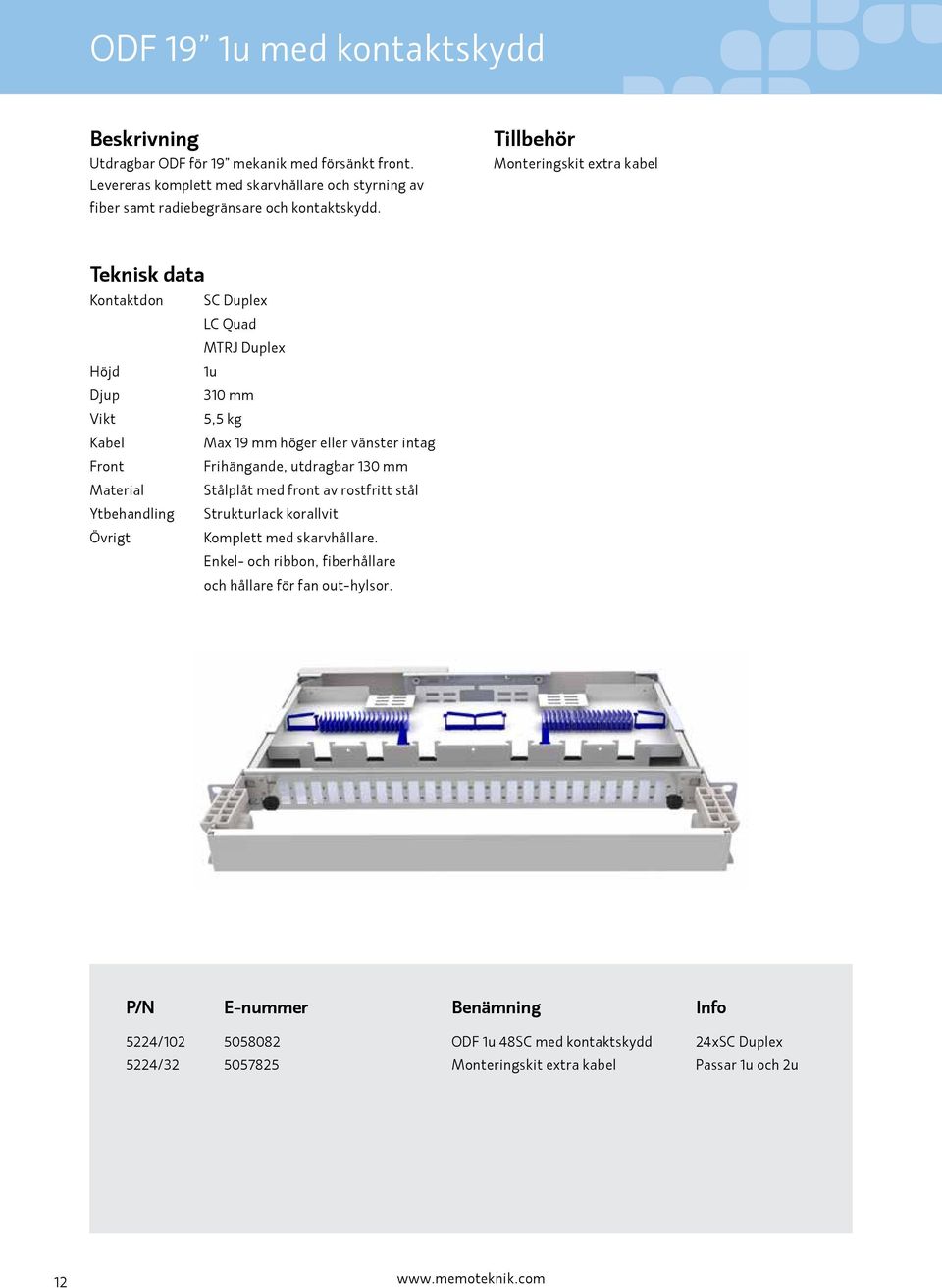

12 ODF 19 1u med kontaktskydd Utdragbar ODF för 19 mekanik med försänkt front. Levereras komplett med skarvhållare och styrning av fiber samt radiebegränsare och kontaktskydd. Tillbehör Monteringskit extra kabel Kontaktdon SC Duplex LC Quad MTRJ Duplex 1u 310 mm Vikt 5,5 kg Kabel Max 19 mm höger eller vänster intag Front Frihängande, utdragbar 130 mm Material Stålplåt med front av rostfritt stål Ytbehandling Strukturlack korallvit Komplett med skarvhållare. Enkel- och ribbon, fiberhållare och hållare för fan out-hylsor. 5224/ ODF 1u 48SC med kontaktskydd 24xSC Duplex 5224/ Monteringskit extra kabel Passar 1u och 2u 12

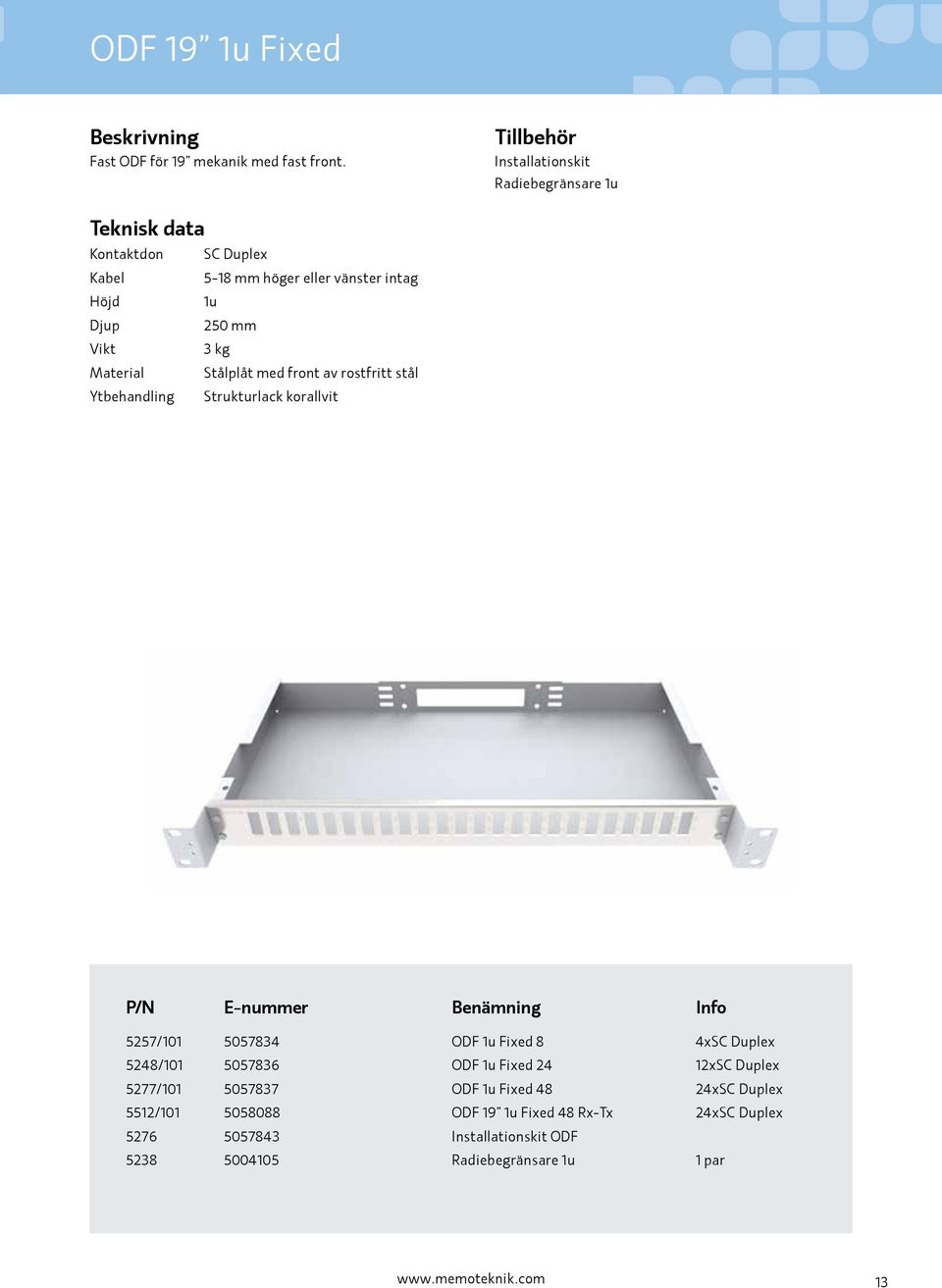

13 ODF 19 1u Fixed Fast ODF för 19 mekanik med fast front. Tillbehör Installationskit Radiebegränsare 1u Kontaktdon SC Duplex Kabel 5-18 mm höger eller vänster intag 1u 250 mm Vikt 3 kg Material Stålplåt med front av rostfritt stål Ytbehandling Strukturlack korallvit 5257/ ODF 1u Fixed 8 4xSC Duplex 5248/ ODF 1u Fixed 24 12xSC Duplex 5277/ ODF 1u Fixed 48 24xSC Duplex 5512/ ODF 19 1u Fixed 48 Rx-Tx 24xSC Duplex Installationskit ODF Radiebegränsare 1u 1 par 13

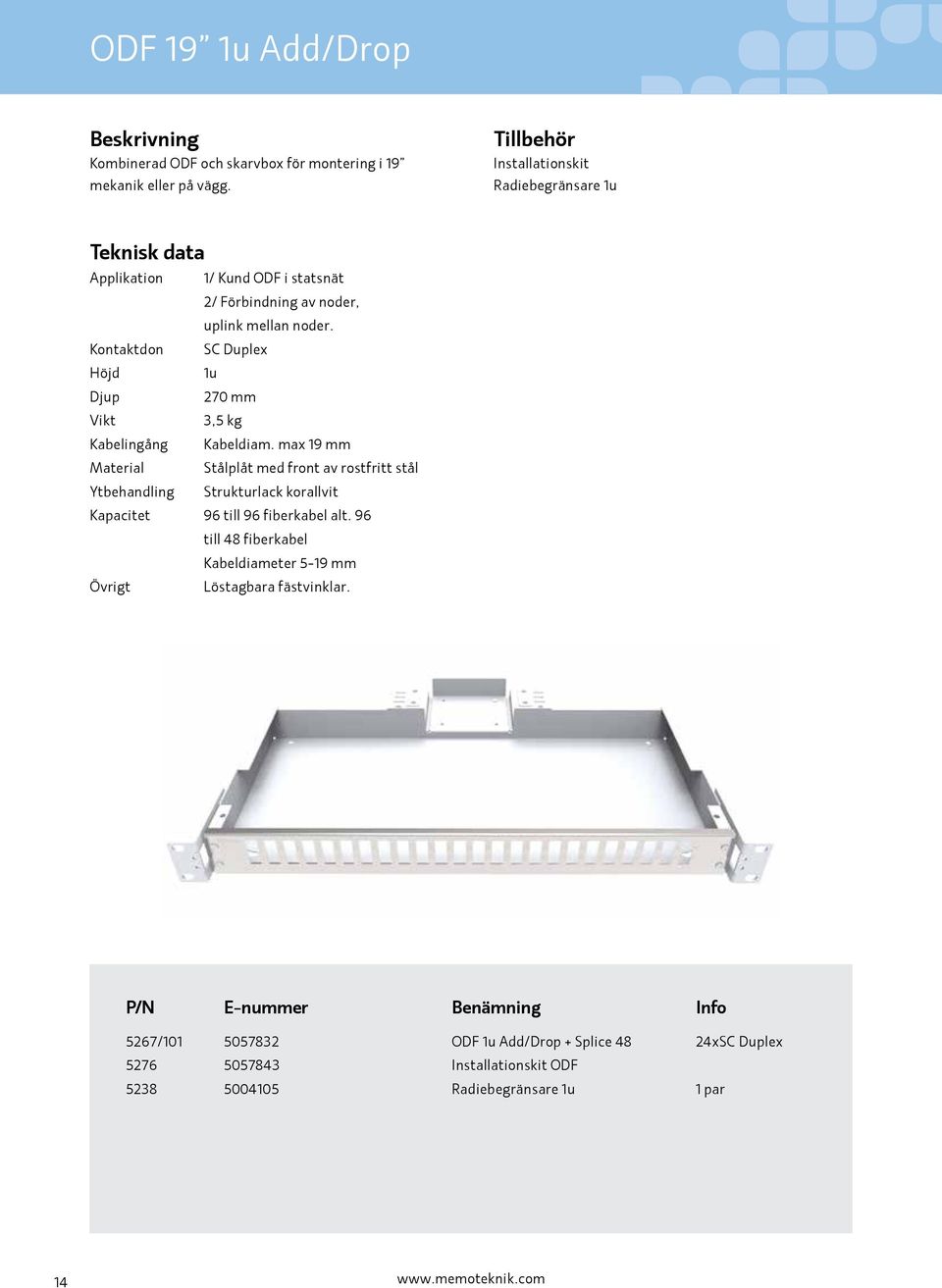

14 ODF 19 1u Add/Drop Kombinerad ODF och skarvbox för montering i 19 mekanik eller på vägg. Tillbehör Installationskit Radiebegränsare 1u Applikation 1/ Kund ODF i statsnät 2/ Förbindning av noder, uplink mellan noder. Kontaktdon SC Duplex 1u 270 mm Vikt 3,5 kg Kabelingång Kabeldiam. max 19 mm Material Stålplåt med front av rostfritt stål Ytbehandling Strukturlack korallvit Kapacitet 96 till 96 fiberkabel alt. 96 till 48 fiberkabel Kabeldiameter 5-19 mm Löstagbara fästvinklar. 5267/ ODF 1u Add/Drop + Splice 48 24xSC Duplex Installationskit ODF Radiebegränsare 1u 1 par 14

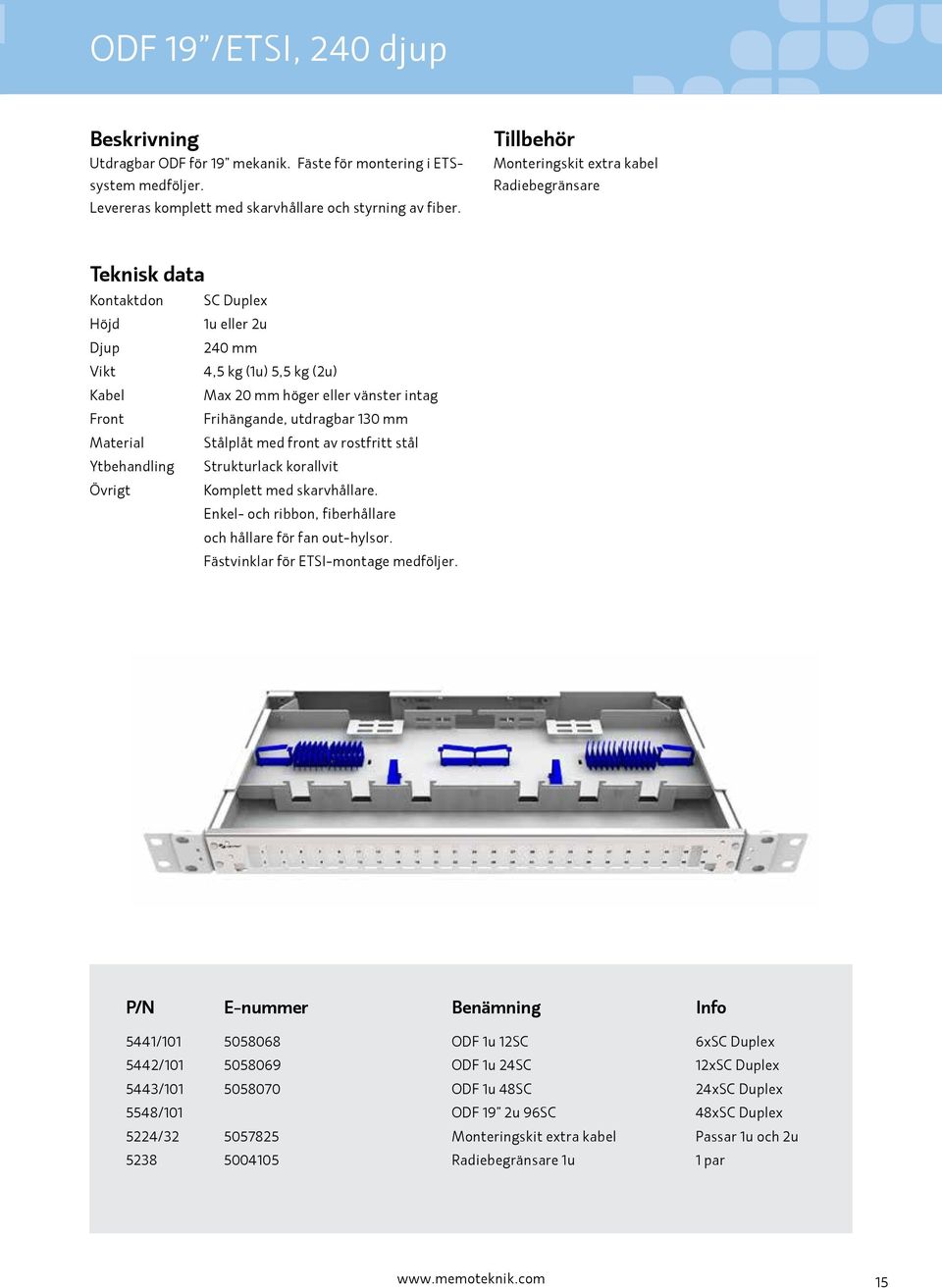

15 ODF 19 /ETSI, 240 djup Utdragbar ODF för 19 mekanik. Fäste för montering i ETSsystem medföljer. Levereras komplett med skarvhållare och styrning av fiber. Tillbehör Monteringskit extra kabel Radiebegränsare Kontaktdon SC Duplex 1u eller 2u 240 mm Vikt 4,5 kg (1u) 5,5 kg (2u) Kabel Max 20 mm höger eller vänster intag Front Frihängande, utdragbar 130 mm Material Stålplåt med front av rostfritt stål Ytbehandling Strukturlack korallvit Komplett med skarvhållare. Enkel- och ribbon, fiberhållare och hållare för fan out-hylsor. Fästvinklar för ETSI-montage medföljer. 5441/ ODF 1u 12SC 6xSC Duplex 5442/ ODF 1u 24SC 12xSC Duplex 5443/ ODF 1u 48SC 24xSC Duplex 5548/101 ODF 19 2u 96SC 48xSC Duplex 5224/ Monteringskit extra kabel Passar 1u och 2u Radiebegränsare 1u 1 par 15

16 ODF 19 1u Blåsfiber Utdragbar ODF för 19 mekanik med försänkt front. Levereras komplett med skarvhållare och styrning av fiber. Tillbehör Radiebegränsare 1u, höger Kontaktdon SC Duplex 1u 280 mm Vikt 5 kg Kabel Dragavlastning för 24 mikrodukter Front Frihängande, utdragbar 200 mm Material Stålplåt med front av rostfritt stål. Ytbehandling Strukturlack korallvit Komplett med skarvhållare. Enkel- och ribbon samt fiberstyrning. 5274/ ODF 1u Blåsfiber mikrodukter 5 mm 5237/ ODF 1u Blåsfiber mikrodukter 5 mm 5484/ ODF 1u Blåsfiber mikrodukter 7 mm 5238/ Radiebegränsare 1u, höger 1 st 16

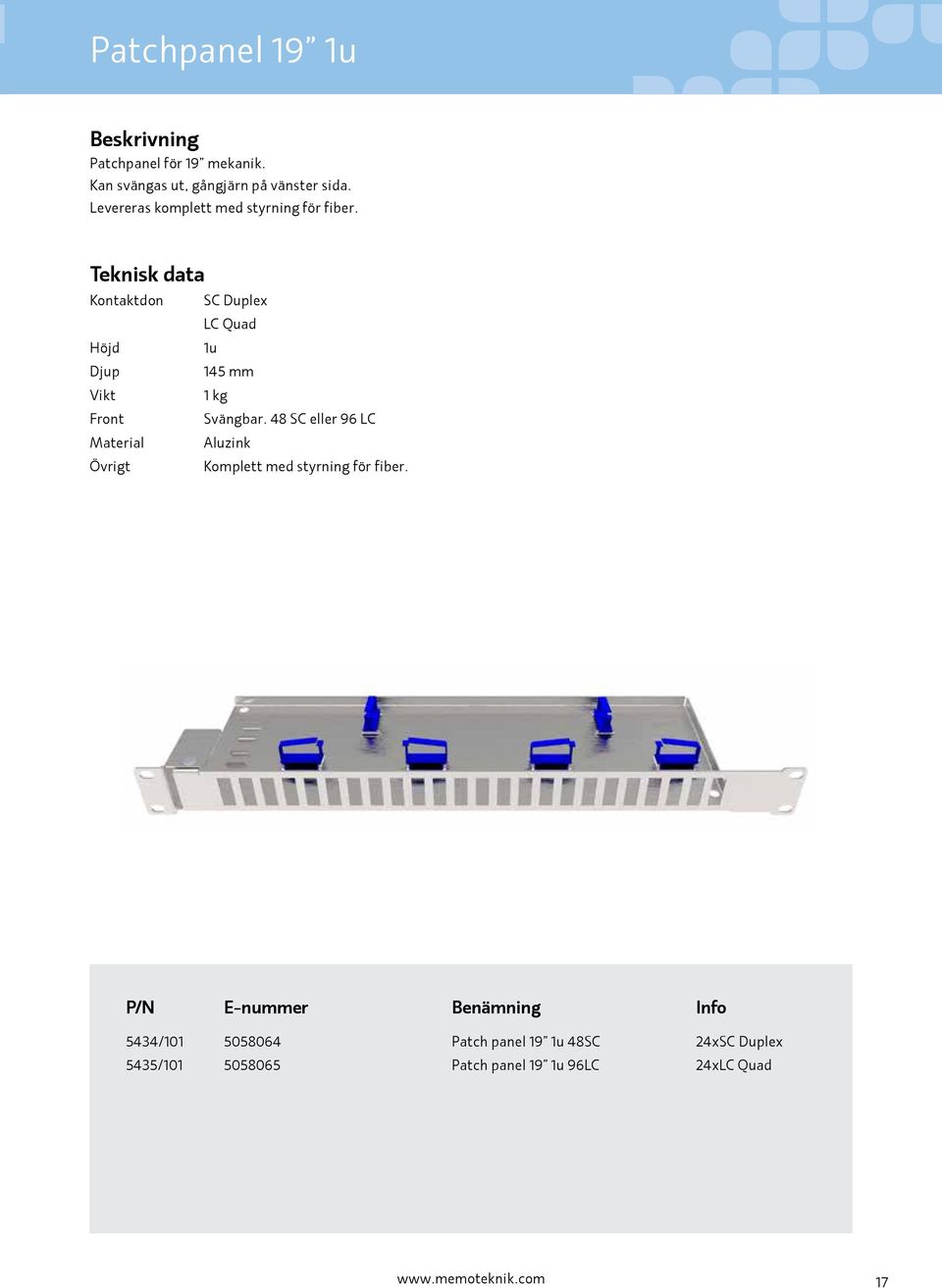

17 Patchpanel 19 1u Patchpanel för 19 mekanik. Kan svängas ut, gångjärn på vänster sida. Levereras komplett med styrning för fiber. Kontaktdon SC Duplex LC Quad 1u 145 mm Vikt 1 kg Front Svängbar. 48 SC eller 96 LC Material Aluzink Komplett med styrning för fiber. 5434/ Patch panel 19 1u 48SC 24xSC Duplex 5435/ Patch panel 19 1u 96LC 24xLC Quad 17

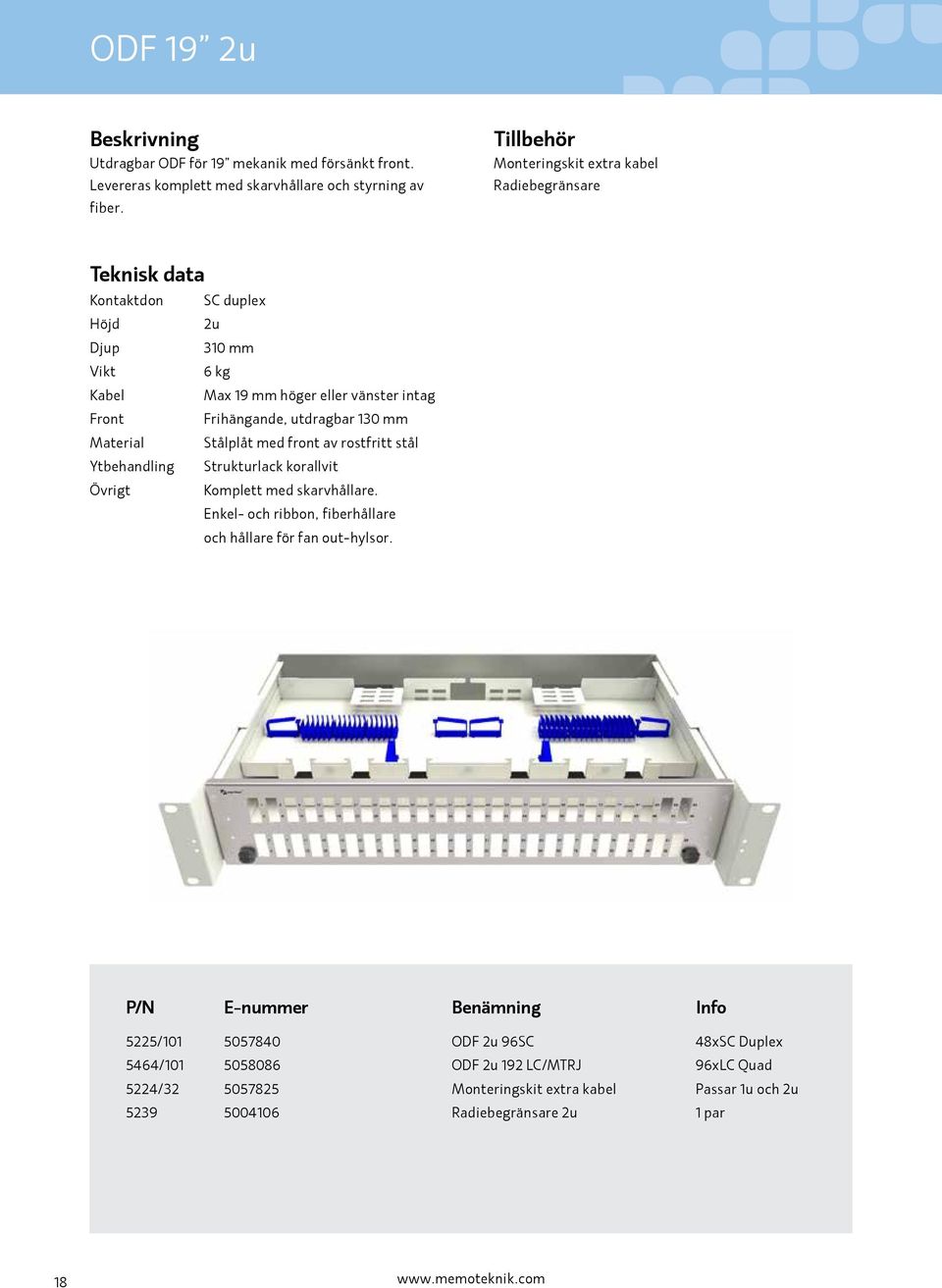

18 ODF 19 2u Utdragbar ODF för 19 mekanik med försänkt front. Levereras komplett med skarvhållare och styrning av fiber. Tillbehör Monteringskit extra kabel Radiebegränsare Kontaktdon SC duplex 2u 310 mm Vikt 6 kg Kabel Max 19 mm höger eller vänster intag Front Frihängande, utdragbar 130 mm Material Stålplåt med front av rostfritt stål Ytbehandling Strukturlack korallvit Komplett med skarvhållare. Enkel- och ribbon, fiberhållare och hållare för fan out-hylsor. 5225/ ODF 2u 96SC 48xSC Duplex 5464/ ODF 2u 192 LC/MTRJ 96xLC Quad 5224/ Monteringskit extra kabel Passar 1u och 2u Radiebegränsare 2u 1 par 18

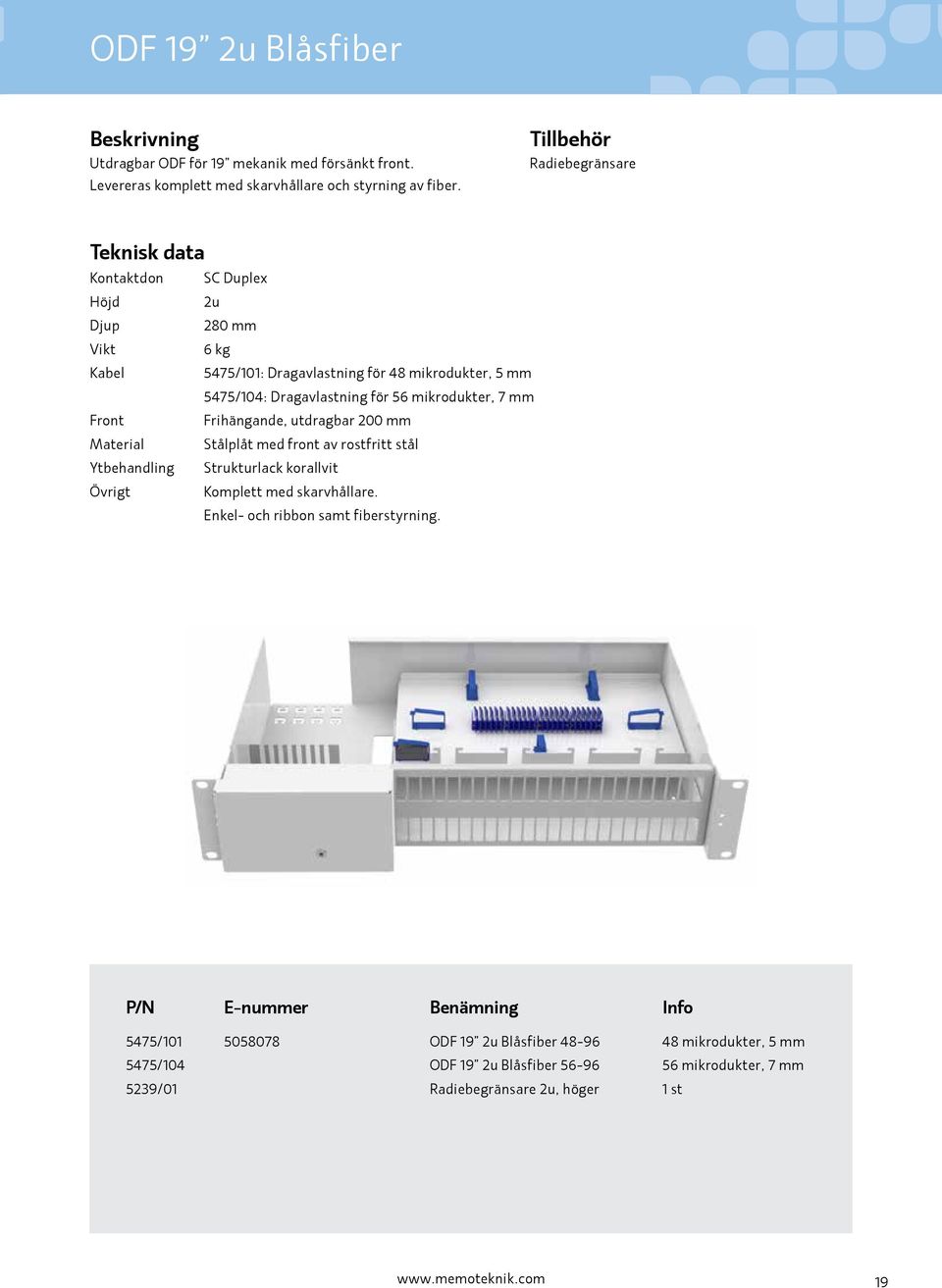

19 ODF 19 2u Blåsfiber Utdragbar ODF för 19 mekanik med försänkt front. Levereras komplett med skarvhållare och styrning av fiber. Tillbehör Radiebegränsare Kontaktdon SC Duplex 2u 280 mm Vikt 6 kg Kabel 5475/101: Dragavlastning för 48 mikrodukter, 5 mm 5475/104: Dragavlastning för 56 mikrodukter, 7 mm Front Frihängande, utdragbar 200 mm Material Stålplåt med front av rostfritt stål Ytbehandling Strukturlack korallvit Komplett med skarvhållare. Enkel- och ribbon samt fiberstyrning. 5475/ ODF 19 2u Blåsfiber mikrodukter, 5 mm 5475/104 ODF 19 2u Blåsfiber mikrodukter, 7 mm 5239/01 Radiebegränsare 2u, höger 1 st 19

20 ODF 19 2u med kontaktskydd Utdragbar ODF för 19 mekanik med försänkt front. Levereras komplett med skarvhållare och styrning av fiber samt radiebegränsare och kontaktskydd. Tillbehör Monteringskit extra kabel Kontaktdon SC Duplex 2u 310 mm Vikt 6,5 kg Kabel Max 19 mm höger eller vänster intag Front Frihängande, utdragbar 130 mm Material Stålplåt med front av rostfritt stål Ytbehandling Strukturlack korallvit Komplett med skarvhållare. Enkel- och ribbon, fiberhållare och hållare för fan out-hylsor. 5225/ ODF 2u 96SC med kontaktskydd 48xSC Duplex 5224/ Monteringskit extra kabel Passar 1u och 2u 20

21 ODF 19 3u Utdragbar ODF för 19 mekanik med försänkt front. Levereras komplett med skarvhållare och styrning av fiber. Tillbehör Radiebegränsare 1u Radiebegränsare 2u Kontaktdon SC Duplex 3u 310 mm Vikt 8,5 kg Kabel Max 19 mm höger eller vänster intag Front 2 st individuellt utdragbara Frihängande, utdragbar 130 mm Material Stålplåt med fronter av rostfritt stål. Ytbehandling Strukturlack korallvit Komplett med skarvhållare. Enkel- och ribbon, fiberhållare och hållare för fan out-hylsor. 5299/ ODF 3u 144SC 72xSC Duplex 5556/101 ODF 3u 288 LC/MTRJ 72xLC Quad Radiebegränsare 2u 1 par Radiebegränsare 1u 1 par 21

22 ODF 19 4u Utdragbar ODF för 19 mekanik med försänkt front. Levereras komplett med skarvhållare och styrning av fiber. Tillbehör Radiebegränsare 2u, 2 par krävs Kontaktdon SC Duplex 4u 310 mm Vikt 9,8 kg Kabel Max 19 mm höger eller vänster intag Front 2 st individuellt utdragbara Frihängande, utdragbar 130 mm Material Stålplåt med fronter av rostfritt stål Ytbehandling Strukturlack korallvit Komplett med skarvhållare. Enkel- och ribbon, fiberhållare och hållare för fan out-hylsor. 5233/ ODF 4u 192SC 96xSC Duplex 5507/ ODF 4u 384LC 96xLC Quad Radiebegränsare 2u 1 par 22

23 ODF 14 1u Utdragbar ODF för mekanik. Levereras komplett med skarvhållare och styrning av fiber. Denna produkt är Telia/Skanova-godkänd. Tillbehör Installationskit Telia Kontaktdon 24xSC Duplex 1u 200 mm Kabel Max 19 mm höger eller vänster intag Front Frihängande, utdragbar 100mm Material Stålplåt med front av rostfritt stål Ytbehandling Strukturlack korallvit Levereras utan hållare för skarvar. Skarvbricka säljs som tillbehör. Justerbara fästvinklar. Fästvinkel för montage i 19 stativ ingår. P/N E-nummer Telia P/N Benämning Info 5492/ /NBAA ODF 14 1u 48SC 24xSC Duplex 5492/ Installationskit 14 Upp till 96 skarvar 23

24 ODF 14 2u Utdragbar ODF för mekanik. Levereras komplett med skarvhållare och styrning av fiber. Denna produkt är Telia/Skanova-godkänd. Tillbehör Installationskit Telia Kontaktdon 48xSC Duplex 2u 200 mm Kabel Max 19 mm höger eller vänster intag Front Frihängande, utdragbar 100 mm Material Stålplåt med front av rostfritt stål Ytbehandling Strukturlack korallvit Levereras utan hållare för skarvar. Skarvbricka säljs som tillbehör. Justerbara fästvinklar. Fästvinkel för montage i 19 stativ ingår. P/N E-nummer Telia P/N Benämning Info 5501/ /NBAA ODF 14 2u 96SC 48xSC Duplex 5492/ Installationskit 14 Upp till 96 skarvar 24

25 ODF 10 1u Utdragbar ODF för 10 mekanik. Fästvinkel för montage i 19 stativ medföljer. Kan även monteras på vägg. Denna produkt är Telia/Skanova-godkänd. Kontaktdon SC Duplex 1u 200 mm Kabel Max 11 mm, ingång i bakkant även möjligt med höger eller vänster intag Front Frihängande, utdragbar 87 mm Material Stålplåt med front av rostfritt stål Ytbehandling Strukturlack korallvit Komplett med skarvhållare. Enkel- och ribbon, fiberhållare och hållare för fan out-hylsor. 3 st fack för patchcord överlängd. Kan monteras på vägg. Fästvinkel för montage i 19 stativ. 5491/ ODF 10 1u 12SC 6xSC Duplex 5495/ ODF 10 1u 24SC 12xSC Duplex 25

26 Patchkabelmagasin 19 Magasin för förvaring av patchkabel i 19 ODF stativ. Tillbehör Radiebegränsare 1u Radiebegränsare 2u 1u 2u 155 mm Vikt 1u: 1 kg 2u: 2 kg Material Aluminiumplåt Ytbehandling Strukturlack korallvit Kapacitet 1u 3 m överlängd av 48 simplexkabel 2u 3 m överlängd av 96 simplexkabel Patchkabelmagasin 1u 12 slots Patchkabelmagasin 2u 24 slots Radiebegränsare 2u 1 par Radiebegränsare 1u 1 par 5518 Patchkabelmagasin 2u, stående 24 slots 26

27 Radiebegränsare Radibegränsare 2u Passar ODF med höjd 2u. Radiebegränsare 1u Passar ODF med höjd 1u. Radiebegränsare 1u, höger Passar ODF med höjd 1u. Används på höger sida. Radiebegränsare Ericsson Passar traditionell ODF, t.ex Ericsson NCD mm Radiebegränsare 2u 1 par Radiebegränsare 1u 1 par 5238/ Radibegränsare 1u, höger 1 st Radiebegränsare Ericsson 1 par. 54 mm 27

28 Tillbehör Installationskit ODF 19 För skarvning av upp till 96 fiber, loose tube eller ribbon. Installationskit ODF 14 För skarvning av upp till 96 fiber, loose tube eller ribbon. Monteringskit för extra kabel Passar för ODF 1u och 2u. Signeringskit med stöd 1u Bockad signeringsplåt med stöd för patchcords. Passar ODF med höjd 1u. För montage i 19. Signeringskit 1u Passar ODF med höjd 1u. För montage i Installationskit ODF Upp till 96 skarvar 5492/ Installationskit ODF 14 Upp till 96 skarvar 5224/ Monteringskit för extra kabel Passar 1u och 2u ODF 5450/ Signeringskit med stöd 1u 5447/ Signeringskit 1u 28

29 Tillbehör LM Frontplåt- kit + radiebegränsare 1u Signeringsplåt med radiebegränsare för patchcords. Passar LM ODF med höjd 1u. För montage i 19. LM Frontplåt-kit + radiebegränsare och kabelstöd 1u Signeringsplåt med radiebegränsare och stöd för patchcords. Passar LM ODF med höjd 1u. För montage i 19. LM Frontplåt-kit + radiebegränsare 2u Signeringsplåt med radiebegränsare för patchcords. Passar LM ODF med höjd 2u. För montage i 19. LM Frontplåt-kit + radiebegränsare och kabelstöd 2u Signeringsplåt med radiebegränsare och stöd för patchcords. Passar LM ODF med höjd 2u. För montage i / LM Frontplåt-kit 1u 5460/101S LM Frontplåt-kit 1u med golv 5457/ LM Frontplåt-kit 2u 5457/101S LM Frontplåt-kit 2u med golv 29

30 Väggboxar LightMate väggboxar är mekanik för skarvning och anslutning av fiberkablar i alla förekommande fibernät. Samtliga boxar levereras komplett med fiberstyrning och skarvhållare. Vissa produkter är dessutom tillverkade för att klara av att monteras i industrimiljöer där kraven ofta är hårdare. Väggboxarna är användarvänliga och robusta, materialet är genomgående metall och tillverkningen håller en hög miljöprofil då systemet i sin helhet är tillverkat i Sverige. 30

31 Väggbox inne 4-12 fiber Levereras komplett med fiberstyrning och skarvhållare. Passar till traditionell kabel, mikrokabel och mikrodukter. Väggbox 8 och 12 har medföljande fäste för montage i 19 stativ. Väggbox 4 är godkänd för installation i Telias nät. Fäste för montage på DIN-skena finns som tillbehör. Kontaktdon Material Ytbehandling Kapacitet SC Duplex Stålplåt Strukturlack korallvit 24 enkel- alt 12 ribbonskarvar Kan tillslutas med sigill. Monteringsdistanser mot vägg, sk.stand offs. Väggbox 4 Väggbox 8 Väggbox mm 170 mm 170 mm Bredd 130 mm Bredd 130 mm Bredd 130 mm 20 mm 35 mm 40 mm Väggbox 4 2xSC Duplex Väggbox 8 4xSC Duplex Väggbox 12 6xSC Duplex 5522/ DIN-fäste kit för väggbox 31

32 Väggbox inne RJ45 & skarv Levereras komplett med fiberstyrning och skarvhållare. Passar till traditionell kabel, mikrokabel och mikrodukter. Monteringsdistanser mot vägg, sk.stand offs. Väggbox RJ45 Kontaktdon Mått Material Ytbehandling Kapacitet 4xSC Duplex 2xRJ45 keystone typ Tyco 170x130x40 mm Stålplåt Strukturlack korallvit 24 enkel- alt 12 ribbonskarvar Kan tillslutas med sigill. Fäste för montering i 19 stativ medföljer. Skarvbox Midi Kontaktdon --- Mått 170x145x45 mm Material Stålplåt Ytbehandling Strukturlack korallvit Kapacitet 48 enkel- alt 24 ribbonskarvar Kan tillslutas med sigill. Fäste för montering i 19 stativ medföljer. Skarvbox Mini Kontaktdon --- Mått 128x76x22 mm Material Aluzink Kapacitet 12 enkel- alt 3 ribbonskarvar Väggbox RJ45 4xSC Duplex, 2xRJ Skarvbox Midi Endast för skarvning Skarvbox Mini Endast för skarvning 32

33 Skarvbox Maxi Skarvbox för montering på vägg eller i markskåp. Kan placeras i skyddad utomhusmiljö. Skarvbrickan kan fällas ut vilket medger en bättre arbetsposition samt bättre åtkomlighet i trånga utrymmen. Levereras komplett med skarvbricka och dragavlastning för kablage. Monteringsdistanser mot vägg, sk.stand offs. Denna produkt är Telia/Skanova-godkänd. Skarvbox Maxi 48 Kontaktdon mm Bredd 157 mm 44 mm Material Aluzink Ytbehandling Vit pulverlack Kapacitet 48 enkel- alt 24 ribbonskarvar 24 abonnentkablar Skarvbox Maxi 96 Kontaktdon mm Bredd 250 mm 44 mm Material Aluzink Ytbehandling Vit pulverlack Kapacitet 96 enkel- alt 48 ribbonskarvar 48 abonnentkablar 5474/ Skarvbox Maxi skarvar 5474/ Skarvbox Maxi skarvar 33

34 Överlämningsskåp Överlämningspunkt för montering på vägg. Boxen är är uppdelad i två separata sidor som är låsbara var för sig med Assalås. Tillverkad i pulverlackerad stålplåt. Skarvbrickan kan fällas ut vilket ger en bättre arbetsposition samt större åtkomlighet i trånga utrymmen. Kontaktdon 12xSC Duplex 245 mm Bredd 380 mm 50 mm Vikt 3,8 kg Material Stålplåt Ytbehandling Vit pulverlack Kapacitet 24 enkel- alt 12 ribbonskarvar Levereras komplett med fiberstyrning och skarvhållare. Monteringsdistanser mot vägg, sk.stand offs LM Överlämningsskåp 24SC 12xSC Duplex 5480/48 LM Överlämningsskåp 48SC 24xSC Duplex 5480/96 LM Överlämningsskåp 96SC 48xSC Duplex 34

35 TightPack Levereras komplett med fiberstyrning och skarvhållare. Passar till traditionell kabel, mikrokabel och mikrodukter. För användning i skyddad utomhusmiljö. Kan förslutas med en specialskruv. Monteringsdistanser mot vägg, sk. stand offs. Överlämningspunkt Kontaktdon 4xSC Duplex 260 mm Bredd 135 mm 40 mm Material Aluzink Ytbehandling Pulverlackerad grå Kapacitet 24 enkel- alt 12 ribbonskarvar Skarvbox 48 Kontaktdon mm Bredd 135 mm 40 mm Material Aluzink Ytbehandling Pulverlackerad grå Kapacitet 48 enkel- alt 24 ribbonskarvar TightPack överlämningspunkt 4xSC Duplex TightPack skarvbox 48 Endast för skarvning 35

36 TightPack Levereras komplett med fiberstyrning och skarvhållare. Passar till traditionell kabel, mikrokabel och mikrodukter. För användning i skyddad utomhusmiljö. Fäste för hänglås. Kan förslutas med en specialskruv. Monteringsdistanser mot vägg, sk.stand offs. TightPack blåsfiber Kontaktdon 12xSC Duplex 48 Mikrodukter 5 mm 450 mm Bredd 330 mm 55 mm Material Aluzink Ytbehandling Pulverlackerad grå Kapacitet 72 enkel- alt 36 ribbonskarvar TightPack ODF Kontaktdon 12xSC Duplex 450 mm Bredd 330 mm 55 mm Material Aluzink Ytbehandling Pulverlackerad grå Kapacitet 72 enkel- alt 36 ribbonskarvar Plats för midspan TightPack blåsfiber, MD5 12xSC Duplex, 48MD TightPack ODF/skarvbox 12xSC Duplex 36

37 Skarvsystem LightMate skarvsystem är mekanik för skarvning och anslutning av fiberkablar i alla förekommande fibernät. Vi levererar lösningar för både inom- och utomhusbruk. Systemet är optimerat för att vara användarvänligt även när man ska skarva ett stort antal fiber. Miljöprofilen är hög då systemet i sin helhet är tillverkat i Sverige. 37

38 Markskåp - Universal Markskåp med markfäste. Levereras tomt utan skarvbox. Skåpet har invändig bottenplåt med flexibel gummitätning för kabelgenomföringen. Skyddar mot markfukt och smådjur. Boxar med djup upp till 190 mm kan monteras i skåpet. Förborrade hål i bakplåten som passar för de flesta LightMate skarvboxar och samtliga skarvbrickor i FlatPack systemet. Skarvenhet monteras med fördel tillsammans med kabelgalge P/N Justerbar Bredd 500 mm 265 mm Material Aluzink Ytbehandling Pulverlackerad grå Kapacitet Upp till 576 enkelskarvar Trekantlås. Utrymme för 5 m kabel. Regnskyddad luftning. Miljö- och klottertåligt. 5545/101 LM markskåp Universal 500 Bredd

39 Skarvbox blåsfiber Skarvbox anpassad för skarvning av blåsfiber i mikrodukter mot fiber i kabel, t ex loose tube, ribbon eller mikrokabel. Dragavlastning för två kablar max 19 mm samt 96 mikrodukter, diam. 5 mm. Är lämplig att montera i CDC060-skåp. 450 mm Bredd 310 mm 180 mm Material Rostfritt stål Kabel Två kablar max 19 mm samt 96 mikrodukter, diam. 5 mm Kapacitet Hållare för 96 mikrodukter, 288 enkel- alt 144 ribbonskarvar Fäste för hänglås. Dammtät. 5302/ Skarvbox blåsfiber mikrodukter, 5 mm 5302/102 LM Skarvbox blåsfiber mikrodukter, 3 mm 5302/103 LM Skarvbox blåsfiber mikrodukter. 5 mm 5330/ LM Skarvbox enkelskarvar 5331/ LM Skarvbox enkelskarvar 39

40 Markskåp - FlatPack skarvsystem Markskåp med markfäste. Levereras komplett med FlatPack skarvbricka och dragavlastning. Se sidan 46 för info om skarvbrickorna. Skåpet har invändig bottenplåt med flexibel gummitätning för kabelgenomföringen. Skyddar mot markfukt och smådjur. Justerbar Bredd 600 mm eller 450 mm 200 mm Material 2 mm stålplåt Ytbehandling Aluzink - pulverlackerad grå Kapacitet Upp till 576 enkelskarvar Trekantlås. Utrymme för 5 m kabel. Regnskyddad luftning. Miljö- och klottertåligt. Tillbehör Kabelgalge. Stockholmslås, utbyteskit. Assa Desmo cylinderlås, utbyteskit. 5366/ Markskåp enkelskarvar 5366/ Markskåp enkelskarvar 5366/ Markskåp MD5 192 enkelskarvar, 48 MD 5366/141 Markskåp splitter 192 enkelskarvar, 96MD 5336/ Markskåp enkelskarvar 5336/ Markskåp enkelskarvar 5336/ Markskåp MD5 192 enkelskarvar, 48 MD 5336/141 Markskåp splitter 192 enkelskarvar, 96MD 40

41 NYHET! FlatPack skarvbricka 141 En helt ny skarvbricka i vårt sedan tidigare populära FlatPack skarvsystem. Dess primära användningsområde är som splitterlösning. Det är en dubbelsidig skarvbricka där både dragavlastning av kabel och skarvning av fiber sker. Hela skarvbrickan kan flyttas ut ur skåpet och läggas på ett arbetsbord, utan risk att fibern kommer i kläm. Allt blir mycket överskådligt och lättåtkomligt. Skarvbricka med splitterfunktion. 1 fiber in splittas till 3 fiber, som i sin tur splittas till 3x32 fiber. 32 fibers splittarna fästs ovanpå varandra och fördelas ut till 48 st SC Duplex kontakter. Anslut en pigtail i SC Duplex-kontakten och dra den igenom öppningen i brickan och skarva på motsatta sidan. Den har kapacitet att skarva 192 enkelskarvar. Hållare 96 dukter, 5mm 5360/141 FlatPack skarvbox splitter 192 enkelskarvar, 96MD 41

42 FlatPack skarvsystem Systemet bygger på en dubbelsidig skarvbricka där både dragavlastning av kabel och skarvning av fiber sker. Hela skarvbrickan kan flyttas ut ur skåpet och läggas på ett arbetsbord, utan risk att fibern kommer i kläm. Allt blir mycket överskådligt och lättåtkomligt. Skarvbricka 120 Skarvning nodkabel - nodkabel Dragavlastning för 10 kablar, max diam. 19 mm. Hållare för 576 enkelskarvar alt ribbonskarvar. HxBxD: 470x390x50 Skarvbricka 121 Skarvning nodkabel - abonnentkabel. Dragavlastning för 2 kablar, max diam. 19 mm samt 96 kablar max diam. 4 mm alt. 48 kablar max diam. 8 mm. Hållare för 192 enkelskarvar alt ribbonskarvar. HxBxD: 470x390x50 Skarvbricka 125 Skarvning nodkabel - blåsfiber. Dragavlastning för 2 kablar, max diam. 19 mm samt 48 mikrodukter, diam. 5 mm. Hållare för 192 enkelskarvar alt ribbonskarvar. HxBxD: 470x390x50 Skarvbricka 131 Skarvning nodkabel - abonnentkabel. Dragavlastning för 2 kablar, max diam. 19 mm samt 48 kablar max diam. 4 mm alt. 24 kablar max diam. 8 mm. Hållare för 96 enkelskarvar alt ribbonskarvar. HxBxD: 410x205x50 Skarvbricka 135 Skarvning nodkabel - blåsfiber. Dragavlastning för 2 kablar, max diam. 19 mm samt 24 mikrodukter, diam. 5 mm. Hållare för 96 enkelskarvar alt ribbonskarvar. HxBxD: 410x205x50 Skarvbricka 138 Skarvning nodkabel - pigtails. Hållare för 6 SC duplex mellanstycken. Dragavlastning för 2 kablar, max diam. 19 mm. Hållare för 96 enkelskarvar alt ribbonskarvar. HxBxD: 410x205x

43 FlatPack skarvbox Box för montage inomhus på vägg alternativt utomhus i markskåp. Levereras komplett med skarvbricka och dragavlastning. Boxen har flexibel gummitätning för kabelingången som skydd mot damm. 5360/ / mm 450 mm Bredd 400 mm 215 mm 55 mm 55 mm Vikt 6,5 kg 3 kg Material Kapacitet Rostfritt stål Upp till 576 enkelskarvar Fäste för hänglås. Tillbehör Kabelgalge. 5360/ FlatPack skarvbox enkelskarvar 5360/ FlatPack skarvbox enkelskarvar 5360/ FlatPack skarvbox 192 MD5 192 enkelskarvar, 48MD 5360/141 FlatPack skarvbox splitter 192 enkelskarvar, 96MD 5374/ FlatPack skarvbox enkelskarvar 5374/ FlatPack skarvbox 96 MD5 96 enkelskarvar, 24MD 5374/ Flatpack skarvbox 96 ODF 96 enkelskarvar, 6xSCD FlatPack kabelgalge 43

44 Skarvskåp inomhus Skåp för väggmontage. Levereras komplett med fiberstyrning och skarvhållare. Skåpet har flexibel gummitätning för kabelingången som skydd mot damm. 708 mm Bredd 407 mm 135 mm Material 1,5 mm stålplåt Ytbehandling Strukturlack korallvit Kapacitet Upp till 576 enkelskarvar Utrymme för 5 m kabel. Fäste för hänglås. Kabelingång uppifrån. 5350/ FlatPack skarvskåp inne enkelskarvar 5350/ FlatPack skarvskåp inne enkelskarvar 5350/ FlatPack skarvskåp inne 192 MD5 192 enkelskarvar, 48 MD 44

45 Skarvmagasin Skarvmagasin för montage i 19 eller ETSI. För skarvning av kabel - kabel, mikroduktkabel samt pigtailkabel. Komplett med fiberstyrning och skarvhållare. Dragavlastning för 20 kablar, max diam. 16 mm. 4u 220 mm bakåt från fästöron 80 mm framåt från fästöron Vikt 7 kg Material Stålplåt Ytbehandling Strukturlack korallvit Kabel 20 st max 16 mm Skarvbricka 4 st individuellt utdragbara 120 mm Kapacitet 384 enkel- alt 192 ribbonskarvar 5323/ LM Skarvmagasin skarvar 5386/ LM Skarvmagasin ETSI 384 Telia 384 skarvar 45

46 Områdesskåp, 1 dörr Utomhusskåp med fläktar och värmesystem. Kan kompletteras efter behov. Områdesskåp med markfundament Skåp med 1 dörr, 22u, 19 Lackerad stålplåt, grå Inredning aluminium Lås med stöldkolvar Mått BxDxH: 850x850x1300 mm 5540/101 Områdesskåp, 1 dörr 22u 46

47 Områdesskåp, 2+2 dörrar Utomhusskåp med fläktar och värmesystem. Kan kompletteras efter behov. Material Aluminium (dubbelt hölje) Dimensioner 1300 x850 x1200 mm Färg Grå RAL 7035 Mått 19 stativ Luftcirkulation mellan det dubbla aluminiumhöljet för extra isolering. Skåp med 2+2 dörrar 22HE Lackad aluminium Lås med stöldkolvar 2x19 stativ Ellister Fläkt och värmepaket Mätarskåp ingår 5540/104 Områdesskåp 2+2 dörrar 47

48 Fiberkablage och tillbehör Vi har många års erfarenhet från tillverkning av kablage till fibernät. Vi kan tillhandahålla patchcords, pigtails, fanout pigtails och break-outkablage med både G.652 och G.657-fiber. Vi kan även hjälpa till med kablage till ODF:er som ska förkontakteras. Vi har även ett brett sortiment av adaptrar för att möta kraven på de flesta marknader. För att underlätta för installatörer vid installation och underhåll har vi utvecklat olika verktyg för att det ska bli enklare att komma åt kontakter där det är väldigt begränsat med utrymme. 48

49 Fiberkablage Patchcord - Duplex SM Duplexkabel Dimension: 2,0 mm x 4,5 mm Fiber 10/125 G.652 xxxx = total längd i cm. Patchkablage kan beställas i längder från 0,5 meter till 25 meter P/N E-nummer Benämning Längd 4P351010/01/xxxx Patchcord 2xSC/UPC - 2xSC/UPC L = xxxx i cm 4P351030/01/xxxx Patchcord 2xSC/UPC - 2xLC/UPC L = xxxx i cm 4P353030/01/xxxx Patchcord 2xLC/UPC - 2xLC/UPC L = xxxx i cm 4P351017/01/xxxx Patchcord 2XSC/UPC-2XSC/APC L = xxxx i cm 4P351717/01/xxxx Patchcord 2XSC/APC-2XSC/APC L = xxxx i cm Fan-Out Pigtail SM Ribbonfiber 4x10/125 Längd kontaktdon - block 800 mm Transparent skyddsslang 0,9 mm P/N E-nummer Benämning Längd 4P601000/07/ Fan-Out Pigtail 4xSC/UPC 1,9 m 4P601700/07/0190 Fan-Out Pigtail 4xSC/APC 1,9 m 4P603000/01/0220 Fan-Out Pigtail 4xLC/UPC 2,2 m 4P603200/07/0230 Fan-Out Pigtail 4xLC/APC 2,3 m Pigtail SM G.652 fiber SM Transparent skyddsslang 0,9 mm P/N E-nummer Benämning Längd 4P023000/01/ Pigtail LC/UPC dia 0,9 mm 1 m 4P021000/01/ Pigtail SC/UPC dia 0,9 mm 1 m 4P021700/01/0100 Pigtail SC/APC dia 0,9 mm 1 m 49

50 Adapters Adapters P/N E-nummer Benämning Färg 1292/1 Adapter FC SM Metall 1419 Adapter FC - SC/UPC SM Blå 1258/1 Adapter SC Simplex with flange, SM Blå 1258/ Adapter SC Duplex with flange, SM Blå Adapter SC Duplex no flange, SM Blå 1429 Adapter SC Simplex no flange, SM Blå 1352/3 Adapter SC Duplex with flange, MM Beige 1294/1 Adapter SC/APC Simplex with flange, SM Grön 1294/2 Adapter SC/APC Duplex with flange, SM Grön 1352/ Adapter SC/APC Duplex no flange, SM Grön 1430 Adapter SC/APC Simplex no flange, SM Grön 1260/1 Adapter MU, SM Brun 1259/2 Adapter MU Duplex metall, SM Brun 1259/8 Adapter MU 8-port metall, SM Brun 1260/2 Adapter MU Duplex Board Mount Zr Sleeve Brun 1260/8 Adapter MU- 8 board Zi, SM Brun 1296/1 Adapter LC Duplex zr.sleeve, SC Footprint Type Blå Adapter LC Quad no flange, SM Blå 1431/02 Adapter LC Quad with flange, SM Blå 1415/02 Adapter LC/APC Quad no flange Grön 1431 Adapter LC/APC Quad with flange, SM Grön 1415/01 Adapter LC Quad no flange, MM Beige Adapter MTRJ-Duplex no flange Svart 5314 Dammskydd MTRJ-adapter utanpåliggande Svart 5396 Dekal APC för SC Duplex adapter Grön 1297/ Täckplugg SC Duplex Svart 50

51 Verktyg Utdragningsverktyg SC Duplex Verktyg för utdragning av SC kontakter och SC Duplex mellanstycken. Utdragningsverktyg SC Simplex Verktyg för utdragning av SC kontakter och SC Simplex mellanstycken. Utdragningsverktyg MU Verktyg för utdragning av MU kontakter. Utdragningsverktyg MD Verktyg för att dra loss kopplingen efter fiberblåsning. Passar för 5 och 4 mm dukt Utdragningsverktyg SC Duplex Utdragningsverktyg SC Simplex Utdragningsverktyg MU Utdragningsverktyg MD 51

52 Underhåll Vi använder oss av ett utbytessystem för renovering av inkopplingskablage. Det innebär att installatören skickar tillbaka sitt skadade kablage till oss som i sin tur skickar en renoverad inkopplingskabel i retur. På detta vis kan installatören minimera sitt arbetsbortfall. Vi tillhandahåller även utrustning för rengöring av kontaktdon och adaptrar, dessa tillverkas av NTT och håller mycket hög kvalité. 52

53 Inkopplingskabel - Pucken Inkopplingskabel som används vid OTDR-mätning. Fiberslingan ligger väl skyddad i en robust plastburk med skruvlock. Diameter Material Längd Längd på mätsladdar 60 mm 120 mm Plast Max 1000 meter 2 x 3 m Utbytessystem för renovering Den skadade inkopplingskabeln skickas till LightMate AB som i sin tur skickar en renoverad kabel i retur. På detta vis kan installatören minimera sitt arbetsbortfall. OBS! Utbytessystemet gäller endast byte mot samma artikel, önskas en annan slipning måste en ny inkopplingskabel beställas. P/N E-nummer Benämning Längd Utbyte 5270/ Inkopplingskabel SC/UPC-SC/UPC 1000 m Ja 5271/ Inkopplingskabel FC/UPC-SC/UPC 1000 m Ja 5300/ Inkopplingskabel FC/UPC-SC/APC 1000 m Ja 5301/ Inkopplingskabel SC/UPC-SC/APC 1000 m Ja 5399/ Inkopplingskabel SC/APC-SC/APC 1000 m Ja 5270/500 Inkopplingskabel SC/UPC-SC/UPC 500 m Nej 5301/50 Inkopplingskabel SC/UPC-SC/APC 50 m Nej 5403/100 Inkopplingskabel SC-SC, MM 50u 100 m Nej 5404/100 Inkopplingskabel SC-SC, MM 62,5u 100 m Nej 53

54 Reel cleaner/card cleaner Kontaktdonsrengörare. Reel cleaner som klarar ca 400 rengöringar/band. Card cleaner levereras med 10 rengöringsark, totalt 120 rengöringar. Reel cleaner Card cleaner Längd 120 mm Längd 120 mm Bredd 80 mm Bredd 60 mm 37 mm 13 mm Kapacitet Ca 400 rengöringar/band Kapacitet 12 slots/ark Enkelt bandbyte. Hög rengöringskapacitet. Hög rengöringskapacitet. Låg kostnad. Låg kostnad. Torr rengöring. Torr rengöring. Ren yta vid varje rengöring. Ren yta vid varje rengöring. Påfyllningsbar hållare. 2023/ Reel cleaner - Kontaktdonsrengörare 1-slot 1-slot 2023/ Reel cleaner - Kontaktdonsrengörare 2-slot 2-slot 2023/ Reel cleaner - Ersättningsband 6-pack 6-pack 2027/ Card cleaner - Kontaktdonsrengörare inkl 10 ark 2027/ Card cleaner - Ersättningsark 10x10 st 54

55 Stick Cleaner Stick cleaner för enkel rengöring av insidan på adaptern och ferrultoppen. Optipo-S Stick cleaner Optipo-P Side cleaner Längd Diameter Kapacitet Vikt 150 mm 1,25 mm eller 2,5 mm 10 st/fp 0,1 kg Enkel rengöring av insidan på adaptern och ferrultoppen. Hög rengöringskapacitet. Låg kostnad. Längd Diameter Kapacitet Vikt 100 mm 1,25 mm eller 2,5 mm 1,25 mm 10 st/fp. 2,5 mm 5 st/fp 0,1 kg Hög rengöringskapacitet. Låg kostnad. 2028/ Stick cleaner 1,25 mm 10 st/fp 2028/ Stick cleaner 2,5 mm 10 st/fp 2029/ Side cleaner 1,25 mm 10 st/fp 2029/ Side cleaner 2,5 mm 5 st/fp 55

56 Memoteknik AB, Verkstadsvägen 1, Skellefteå Tel Fax linkedin.hexatronicpartners.se twitter.hexatronicpartners.se youtube.hexatronicpartners.se issuu.hexatronicpartners.se nr Memoteknik AB 2014
