1 Fiberoptiska lösningar för access- och transportnät Produktinformation

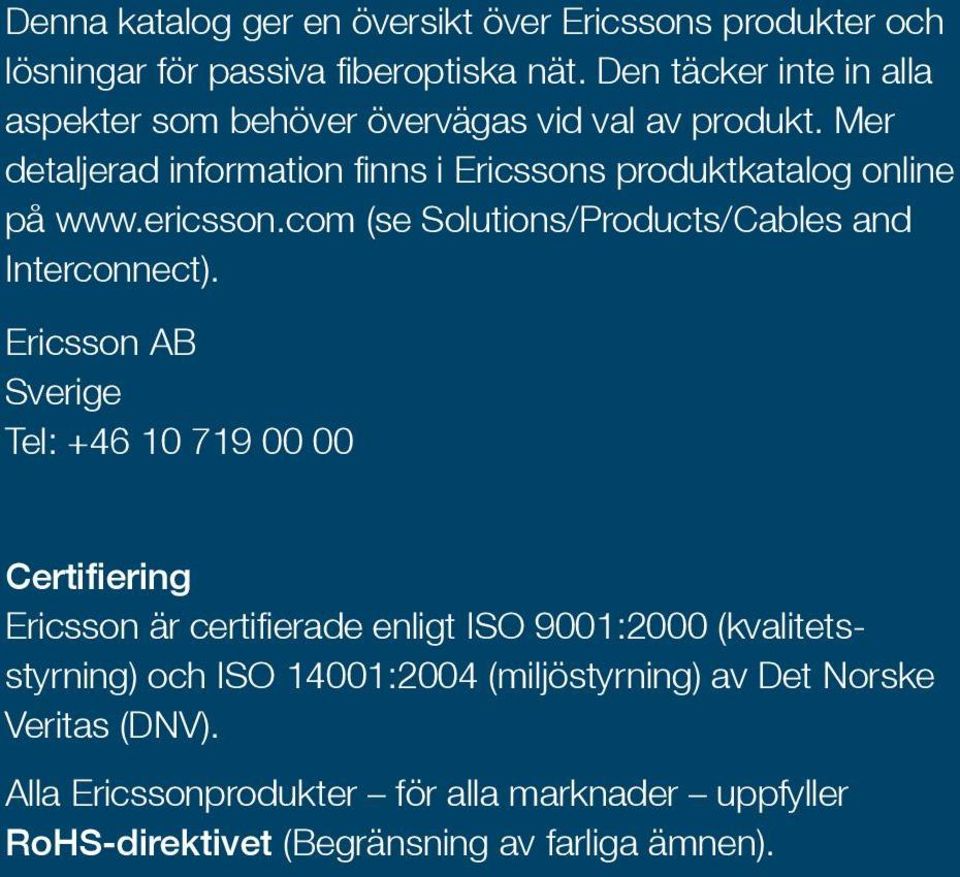

2 Denna katalog ger en översikt över Ericssons produkter och lösningar för passiva fiberoptiska nät. Den täcker inte in alla aspekter som behöver övervägas vid val av produkt. Mer detaljerad information finns i Ericssons produktkatalog online på (se Solutions/Products/Cables and Interconnect). Ericsson AB Sverige Tel: Certifiering Ericsson är certifierade enligt ISO 9001:2000 (kvalitetsstyrning) och ISO 14001:2004 (miljöstyrning) av Det Norske Veritas (DNV). Alla Ericssonprodukter för alla marknader uppfyller RoHS-direktivet (Begränsning av farliga ämnen).

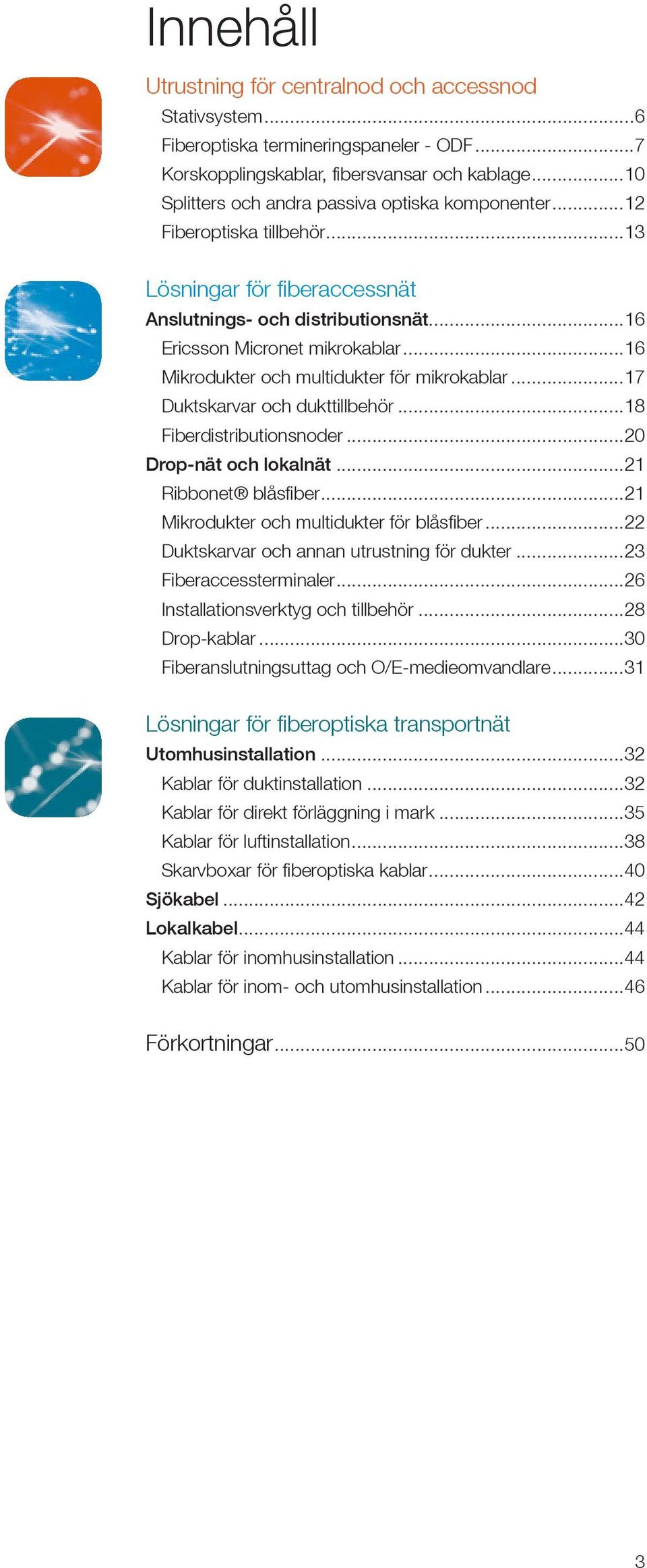

3 Innehåll Utrustning för centralnod och accessnod Stativsystem...6 Fiberoptiska termineringspaneler - ODF...7 Korskopplingskablar, fibersvansar och kablage...10 Splitters och andra passiva optiska komponenter...12 Fiberoptiska tillbehör...13 Lösningar för fiberaccessnät Anslutnings- och distributionsnät...16 Ericsson Micronet mikrokablar...16 Mikrodukter och multidukter för mikrokablar...17 Duktskarvar och dukttillbehör...18 Fiberdistributionsnoder...20 Drop-nät och lokalnät...21 Ribbonet blåsfiber...21 Mikrodukter och multidukter för blåsfiber...22 Duktskarvar och annan utrustning för dukter...23 Fiberaccessterminaler...26 Installationsverktyg och tillbehör...28 Drop-kablar...30 Fiberanslutningsuttag och O/E-medieomvandlare...31 Lösningar för fiberoptiska transportnät Utomhusinstallation...32 Kablar för duktinstallation...32 Kablar för direkt förläggning i mark...35 Kablar för luftinstallation...38 Skarvboxar för fiberoptiska kablar...40 Sjökabel...42 Lokalkabel...44 Kablar för inomhusinstallation...44 Kablar för inom- och utomhusinstallation...46 Förkortningar

4

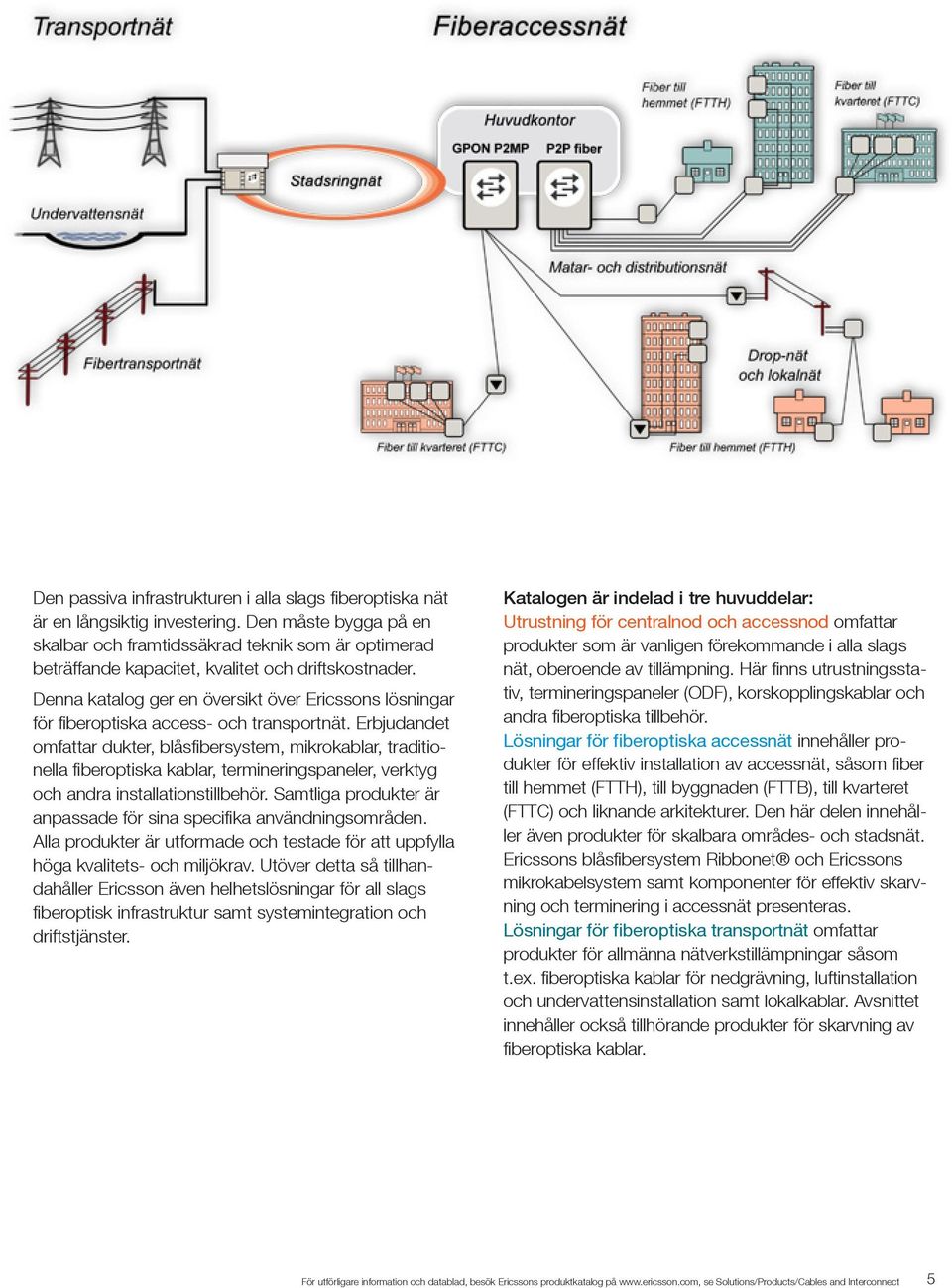

5 Den passiva infrastrukturen i alla slags fiberoptiska nät är en långsiktig investering. Den måste bygga på en skalbar och framtidssäkrad teknik som är optimerad beträffande kapacitet, kvalitet och driftskostnader. Denna katalog ger en översikt över Ericssons lösningar för fiberoptiska access- och transportnät. Erbjudandet omfattar dukter, blåsfibersystem, mikrokablar, traditionella fiberoptiska kablar, termineringspaneler, verktyg och andra installationstillbehör. Samtliga produkter är anpassade för sina specifika användningsområden. Alla produkter är utformade och testade för att uppfylla höga kvalitets- och miljökrav. Utöver detta så tillhandahåller Ericsson även helhetslösningar för all slags fiberoptisk infrastruktur samt systemintegration och driftstjänster. Katalogen är indelad i tre huvuddelar: Utrustning för centralnod och accessnod omfattar produkter som är vanligen förekommande i alla slags nät, oberoende av tillämpning. Här finns utrustningsstativ, termineringspaneler (ODF), korskopplingskablar och andra fiberoptiska tillbehör. Lösningar för fiberoptiska accessnät innehåller produkter för effektiv installation av accessnät, såsom fiber till hemmet (FTTH), till byggnaden (FTTB), till kvarteret (FTTC) och liknande arkitekturer. Den här delen innehåller även produkter för skalbara områdes- och stadsnät. Ericssons blåsfibersystem Ribbonet och Ericssons mikrokabelsystem samt komponenter för effektiv skarvning och terminering i accessnät presenteras. Lösningar för fiberoptiska transportnät omfattar produkter för allmänna nätverkstillämpningar såsom t.ex. fiberoptiska kablar för nedgrävning, luftinstallation och undervattensinstallation samt lokalkablar. Avsnittet innehåller också tillhörande produkter för skarvning av fiberoptiska kablar. För utförligare information och datablad, besök Ericssons produktkatalog på se Solutions/Products/Cables and Interconnect 5

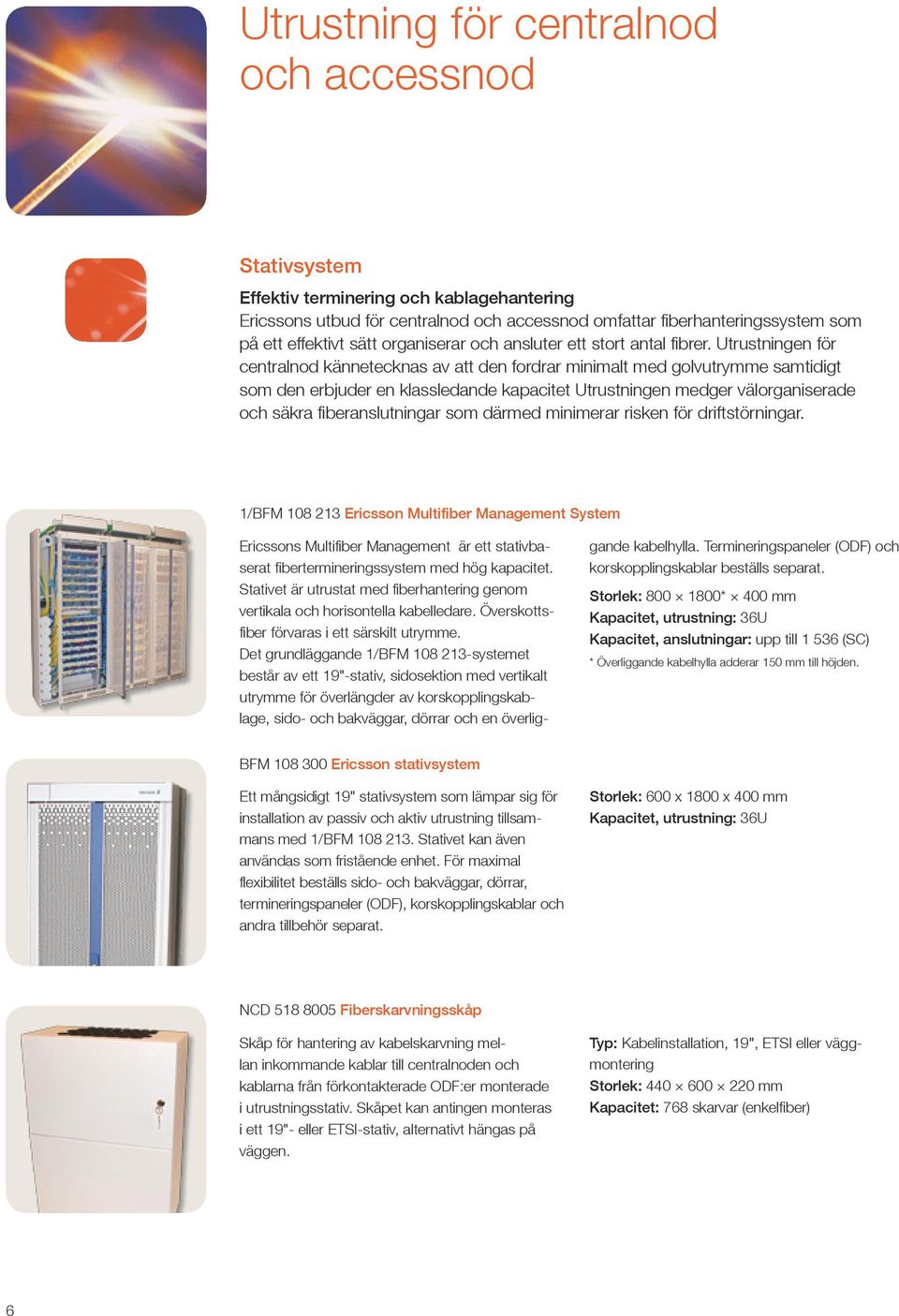

6 Utrustning för centralnod och accessnod Stativsystem Effektiv terminering och kablagehantering Ericssons utbud för centralnod och accessnod omfattar fiberhanteringssystem som på ett effektivt sätt organiserar och ansluter ett stort antal fibrer. Utrustningen för centralnod kännetecknas av att den fordrar minimalt med golvutrymme samtidigt som den erbjuder en klassledande kapacitet Utrustningen medger välorganiserade och säkra fiberanslutningar som därmed minimerar risken för driftstörningar. 1/BFM Ericsson Multifiber Management System Ericssons Multifiber Management är ett stativbaserat fibertermineringssystem med hög kapacitet. Stativet är utrustat med fiberhantering genom vertikala och horisontella kabelledare. Överskottsfiber förvaras i ett särskilt utrymme. Det grundläggande 1/BFM systemet består av ett 19"-stativ, sidosektion med vertikalt utrymme för överlängder av korskopplingskablage, sido- och bakväggar, dörrar och en överliggande kabelhylla. Termineringspaneler (ODF) och korskopplingskablar beställs separat. Storlek: * 400 mm Kapacitet, utrustning: 36U Kapacitet, anslutningar: upp till (SC) * Överliggande kabelhylla adderar 150 mm till höjden. BFM Ericsson stativsystem Ett mångsidigt 19" stativsystem som lämpar sig för installation av passiv och aktiv utrustning tillsammans med 1/BFM Stativet kan även användas som fristående enhet. För maximal flexibilitet beställs sido- och bakväggar, dörrar, termineringspaneler (ODF), korskopplingskablar och andra tillbehör separat. Storlek: 600 x 1800 x 400 mm Kapacitet, utrustning: 36U NCD Fiberskarvningsskåp Skåp för hantering av kabelskarvning mellan inkommande kablar till centralnoden och kablarna från förkontakterade ODF:er monterade i utrustningsstativ. Skåpet kan antingen monteras i ett 19"- eller ETSI-stativ, alternativt hängas på väggen. Typ: Kabelinstallation, 19", ETSI eller väggmontering Storlek: mm Kapacitet: 768 skarvar (enkelfiber) 6

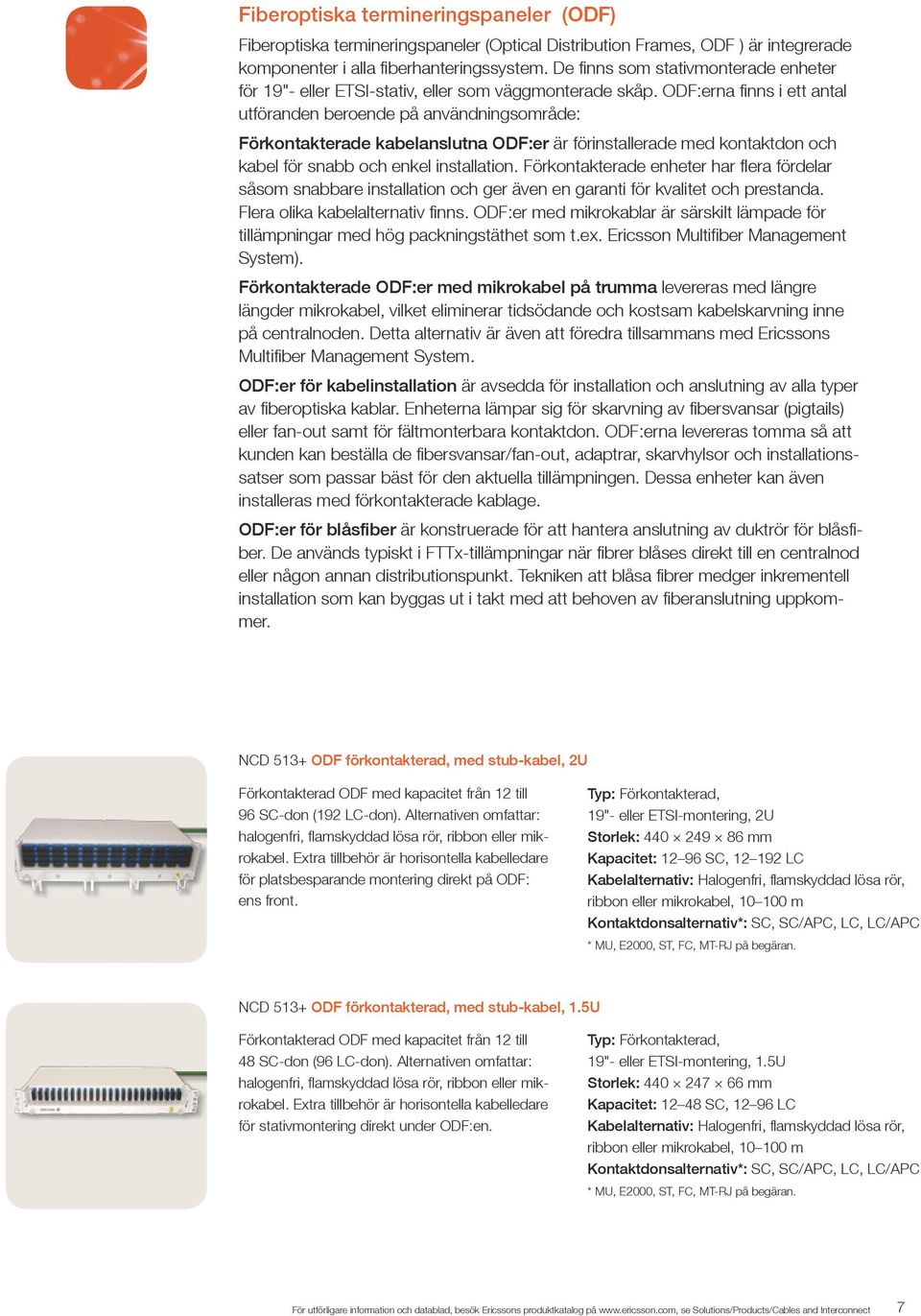

7 Fiberoptiska termineringspaneler (ODF) Fiberoptiska termineringspaneler (Optical Distribution Frames, ODF ) är integrerade komponenter i alla fiberhanteringssystem. De finns som stativmonterade enheter för 19"- eller ETSI-stativ, eller som väggmonterade skåp. ODF:erna finns i ett antal utföranden beroende på användnings område: Förkontakterade kabelanslutna ODF:er är förinstallerade med kontaktdon och kabel för snabb och enkel installation. Förkontakterade enheter har flera fördelar såsom snabbare installation och ger även en garanti för kvalitet och prestanda. Flera olika kabelalternativ finns. ODF:er med mikrokablar är särskilt lämpade för tillämpningar med hög packningstäthet som t.ex. Ericsson Multifiber Management System). Förkontakterade ODF:er med mikrokabel på trumma levereras med längre längder mikrokabel, vilket eliminerar tidsödande och kostsam kabelskarvning inne på centralnoden. Detta alternativ är även att föredra tillsammans med Ericssons Multifiber Management System. ODF:er för kabelinstallation är avsedda för installation och anslutning av alla typer av fiberoptiska kablar. Enheterna lämpar sig för skarvning av fibersvansar (pigtails) eller fan-out samt för fältmonterbara kontaktdon. ODF:erna levereras tomma så att kunden kan beställa de fibersvansar/fan-out, adaptrar, skarvhylsor och installationssatser som passar bäst för den aktuella tillämpningen. Dessa enheter kan även installeras med förkontakterade kablage. ODF:er för blåsfiber är konstruerade för att hantera anslutning av duktrör för blåsfiber. De används typiskt i FTTx-tillämpningar när fibrer blåses direkt till en centralnod eller någon annan distributionspunkt. Tekniken att blåsa fibrer medger inkrementell installation som kan byggas ut i takt med att behoven av fiberanslutning uppkommer. NCD 513+ ODF förkontakterad, med stub-kabel, 2U Förkontakterad ODF med kapacitet från 12 till 96 SC-don (192 LC-don). Alternativen omfattar: halogenfri, flamskyddad lösa rör, ribbon eller mikrokabel. Extra tillbehör är horisontella kabelledare för platsbesparande montering direkt på ODF: ens front. Typ: Förkontakterad, 19"- eller ETSI-montering, 2U Storlek: mm Kapacitet: SC, LC Kabelalternativ: Halogenfri, flamskyddad lösa rör, ribbon eller mikrokabel, m Kontaktdonsalternativ*: SC, SC/APC, LC, LC/APC * MU, E2000, ST, FC, MT-RJ på begäran. NCD 513+ ODF förkontakterad, med stub-kabel, 1.5U Förkontakterad ODF med kapacitet från 12 till 48 SC-don (96 LC-don). Alternativen omfattar: halogenfri, flamskyddad lösa rör, ribbon eller mikrokabel. Extra tillbehör är horisontella kabelledare för stativmontering direkt under ODF:en. Typ: Förkontakterad, 19"- eller ETSI-montering, 1.5U Storlek: mm Kapacitet: SC, LC Kabelalternativ: Halogenfri, flamskyddad lösa rör, ribbon eller mikrokabel, m Kontaktdonsalternativ*: SC, SC/APC, LC, LC/APC * MU, E2000, ST, FC, MT-RJ på begäran. För utförligare information och datablad, besök Ericssons produktkatalog på se Solutions/Products/Cables and Interconnect 7

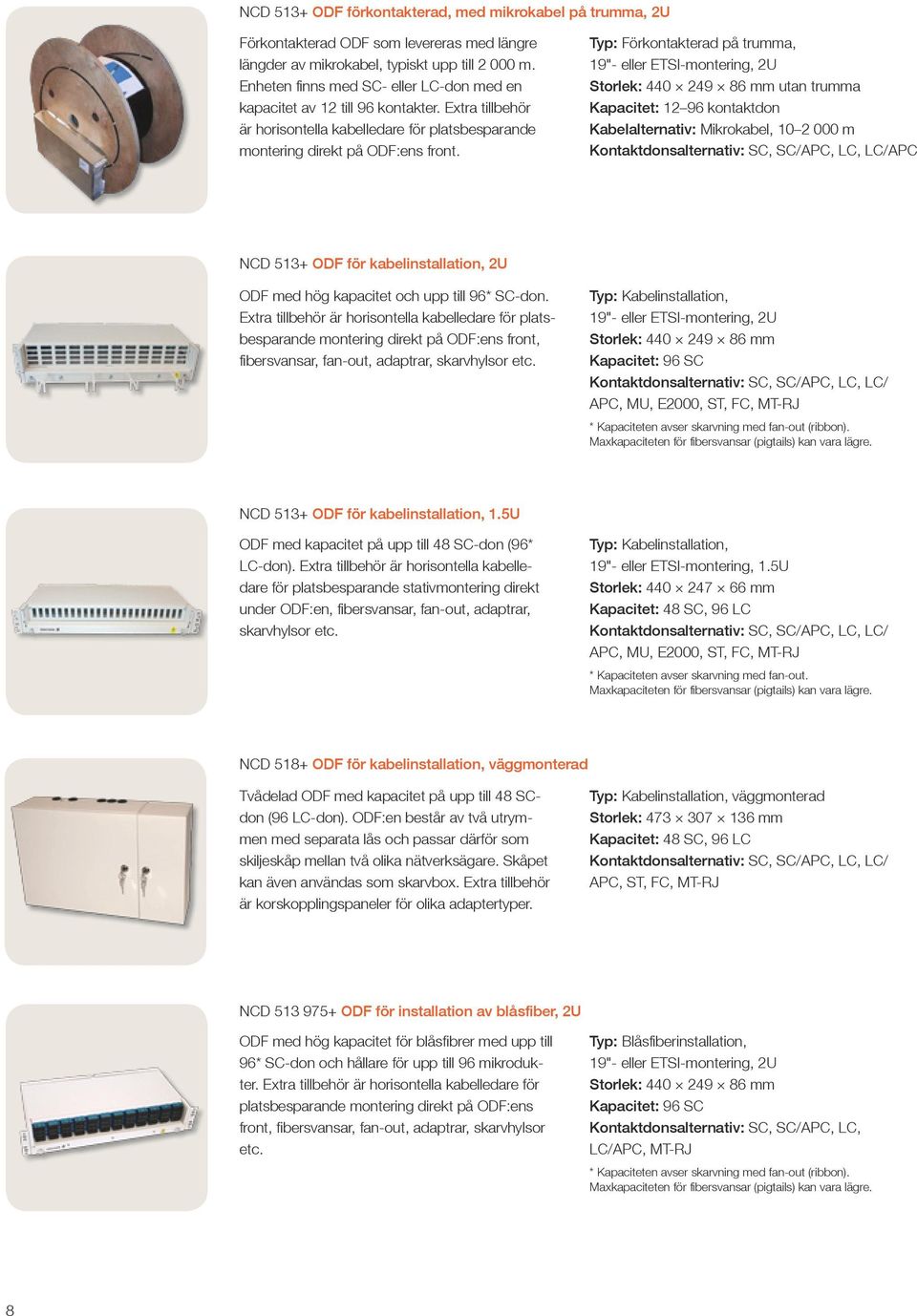

8 NCD 513+ ODF förkontakterad, med mikrokabel på trumma, 2U Förkontakterad ODF som levereras med längre längder av mikrokabel, typiskt upp till m. Enheten finns med SC- eller LC-don med en kapacitet av 12 till 96 kontakter. Extra tillbehör är horisontella kabelledare för platsbesparande montering direkt på ODF:ens front. Typ: Förkontakterad på trumma, 19"- eller ETSI-montering, 2U Storlek: mm utan trumma Kapacitet: kontaktdon Kabelalternativ: Mikrokabel, m Kontaktdonsalternativ: SC, SC/APC, LC, LC/APC NCD 513+ ODF för kabelinstallation, 2U ODF med hög kapacitet och upp till 96* SC-don. Extra tillbehör är horisontella kabelledare för platsbesparande montering direkt på ODF:ens front, fibersvansar, fan-out, adaptrar, skarvhylsor etc. Typ: Kabelinstallation, 19"- eller ETSI-montering, 2U Storlek: mm Kapacitet: 96 SC Kontaktdonsalternativ: SC, SC/APC, LC, LC/ APC, MU, E2000, ST, FC, MT-RJ * Kapaciteten avser skarvning med fan-out (ribbon). Maxkapaciteten för fibersvansar (pigtails) kan vara lägre. NCD 513+ ODF för kabelinstallation, 1.5U ODF med kapacitet på upp till 48 SC-don (96* LC-don). Extra tillbehör är horisontella kabelledare för platsbesparande stativmontering direkt under ODF:en, fibersvansar, fan-out, adaptrar, skarvhylsor etc. Typ: Kabelinstallation, 19"- eller ETSI-montering, 1.5U Storlek: mm Kapacitet: 48 SC, 96 LC Kontaktdonsalternativ: SC, SC/APC, LC, LC/ APC, MU, E2000, ST, FC, MT-RJ * Kapaciteten avser skarvning med fan-out. Maxkapaciteten för fibersvansar (pigtails) kan vara lägre. NCD 518+ ODF för kabelinstallation, väggmonterad Tvådelad ODF med kapacitet på upp till 48 SCdon (96 LC-don). ODF:en består av två utrymmen med separata lås och passar därför som skiljeskåp mellan två olika nätverksägare. Skåpet kan även användas som skarvbox. Extra tillbehör är korskopplingspaneler för olika adaptertyper. Typ: Kabelinstallation, väggmonterad Storlek: mm Kapacitet: 48 SC, 96 LC Kontaktdonsalternativ: SC, SC/APC, LC, LC/ APC, ST, FC, MT-RJ NCD ODF för installation av blåsfiber, 2U ODF med hög kapacitet för blåsfibrer med upp till 96* SC-don och hållare för upp till 96 mikrodukter. Extra tillbehör är horisontella kabelledare för platsbesparande montering direkt på ODF:ens front, fibersvansar, fan-out, adaptrar, skarvhylsor etc. Typ: Blåsfiberinstallation, 19"- eller ETSI-montering, 2U Storlek: mm Kapacitet: 96 SC Kontaktdonsalternativ: SC, SC/APC, LC, LC/APC, MT-RJ * Kapaciteten avser skarvning med fan-out (ribbon). Maxkapaciteten för fibersvansar (pigtails) kan vara lägre. 8

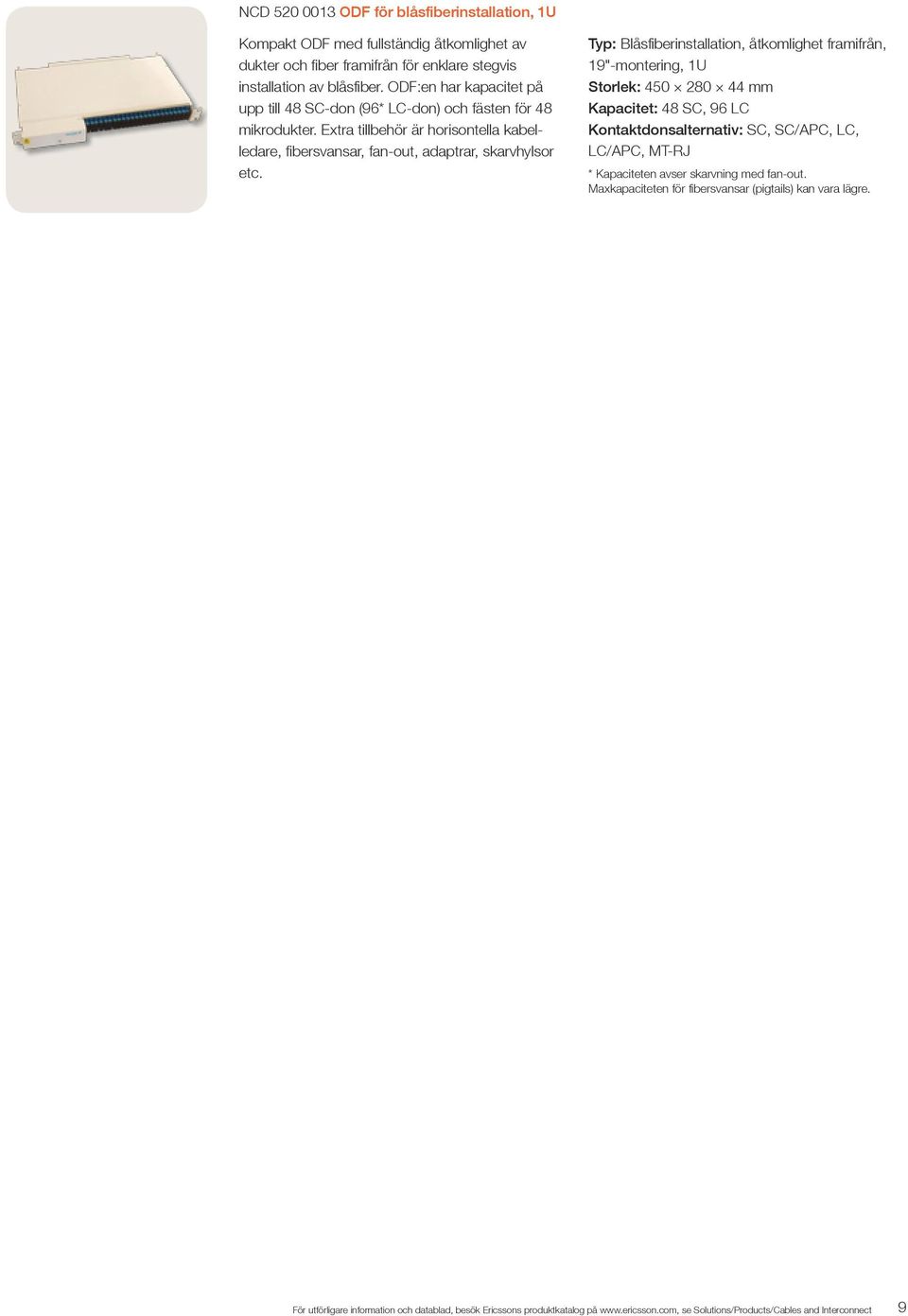

9 NCD ODF för blåsfiberinstallation, 1U Kompakt ODF med fullständig åtkomlighet av dukter och fiber framifrån för enklare stegvis installation av blåsfiber. ODF:en har kapacitet på upp till 48 SC-don (96* LC-don) och fästen för 48 mikrodukter. Extra tillbehör är horisontella kabelledare, fibersvansar, fan-out, adaptrar, skarvhylsor etc. Typ: Blåsfiberinstallation, åtkomlighet framifrån, 19"-montering, 1U Storlek: mm Kapacitet: 48 SC, 96 LC Kontaktdonsalternativ: SC, SC/APC, LC, LC/APC, MT-RJ * Kapaciteten avser skarvning med fan-out. Maxkapaciteten för fibersvansar (pigtails) kan vara lägre. För utförligare information och datablad, besök Ericssons produktkatalog på se Solutions/Products/Cables and Interconnect 9

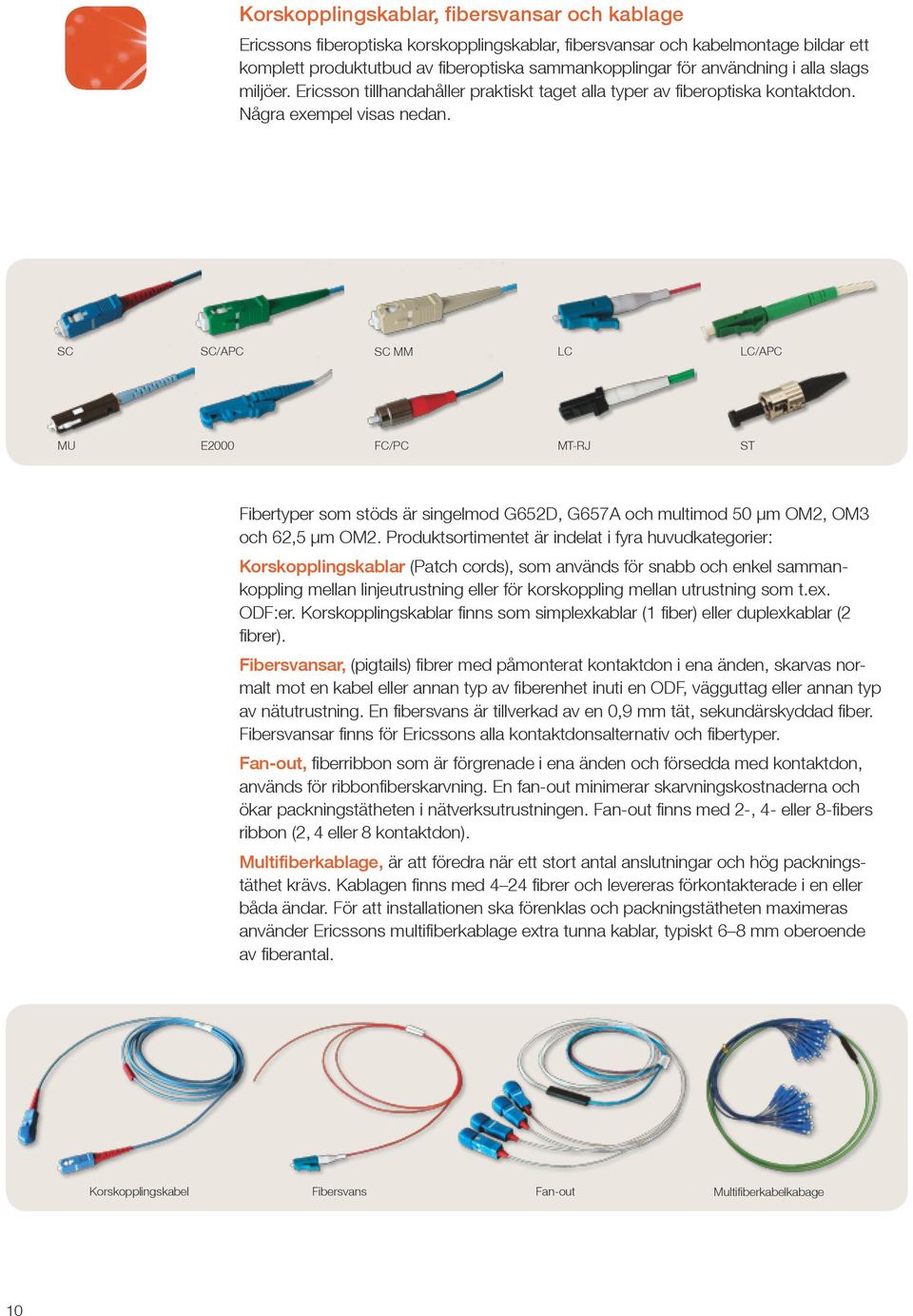

10 Korskopplingskablar, fibersvansar och kablage Ericssons fiberoptiska korskopplingskablar, fibersvansar och kabelmontage bildar ett komplett produktutbud av fiberoptiska sammankopplingar för användning i alla slags miljöer. Ericsson tillhandahåller praktiskt taget alla typer av fiberoptiska kontaktdon. Några exempel visas nedan. SC SC/APC SC MM LC LC/APC MU E2000 FC/PC MT-RJ ST Fibertyper som stöds är singelmod G652D, G657A och multimod 50 μm OM2, OM3 och 62,5 μm OM2. Produktsortimentet är indelat i fyra huvudkategorier: Korskopplingskablar (Patch cords), som används för snabb och enkel sammankoppling mellan linjeutrustning eller för korskoppling mellan utrustning som t.ex. ODF:er. Korskopplingskablar finns som simplexkablar (1 fiber) eller duplexkablar (2 fibrer). Fibersvansar, (pigtails) fibrer med påmonterat kontaktdon i ena änden, skarvas normalt mot en kabel eller annan typ av fiberenhet inuti en ODF, vägguttag eller annan typ av nätutrustning. En fibersvans är tillverkad av en 0,9 mm tät, sekundärskyddad fiber. Fibersvansar finns för Ericssons alla kontaktdonsalternativ och fibertyper. Fan-out, fiberribbon som är förgrenade i ena änden och försedda med kontaktdon, används för ribbonfiberskarvning. En fan-out minimerar skarvningskostnaderna och ökar packningstätheten i nätverksutrustningen. Fan-out finns med 2-, 4- eller 8-fibers ribbon (2, 4 eller 8 kontaktdon). Multifiberkablage, är att föredra när ett stort antal anslutningar och hög packningstäthet krävs. Kablagen finns med 4 24 fibrer och levereras förkontakterade i en eller båda ändar. För att installationen ska förenklas och packningstätheten maximeras använder Ericssons multifiberkablage extra tunna kablar, typiskt 6 8 mm oberoende av fiberantal. Korskopplingskabel Fibersvans Fan-out Multifiberkabelkabage 10

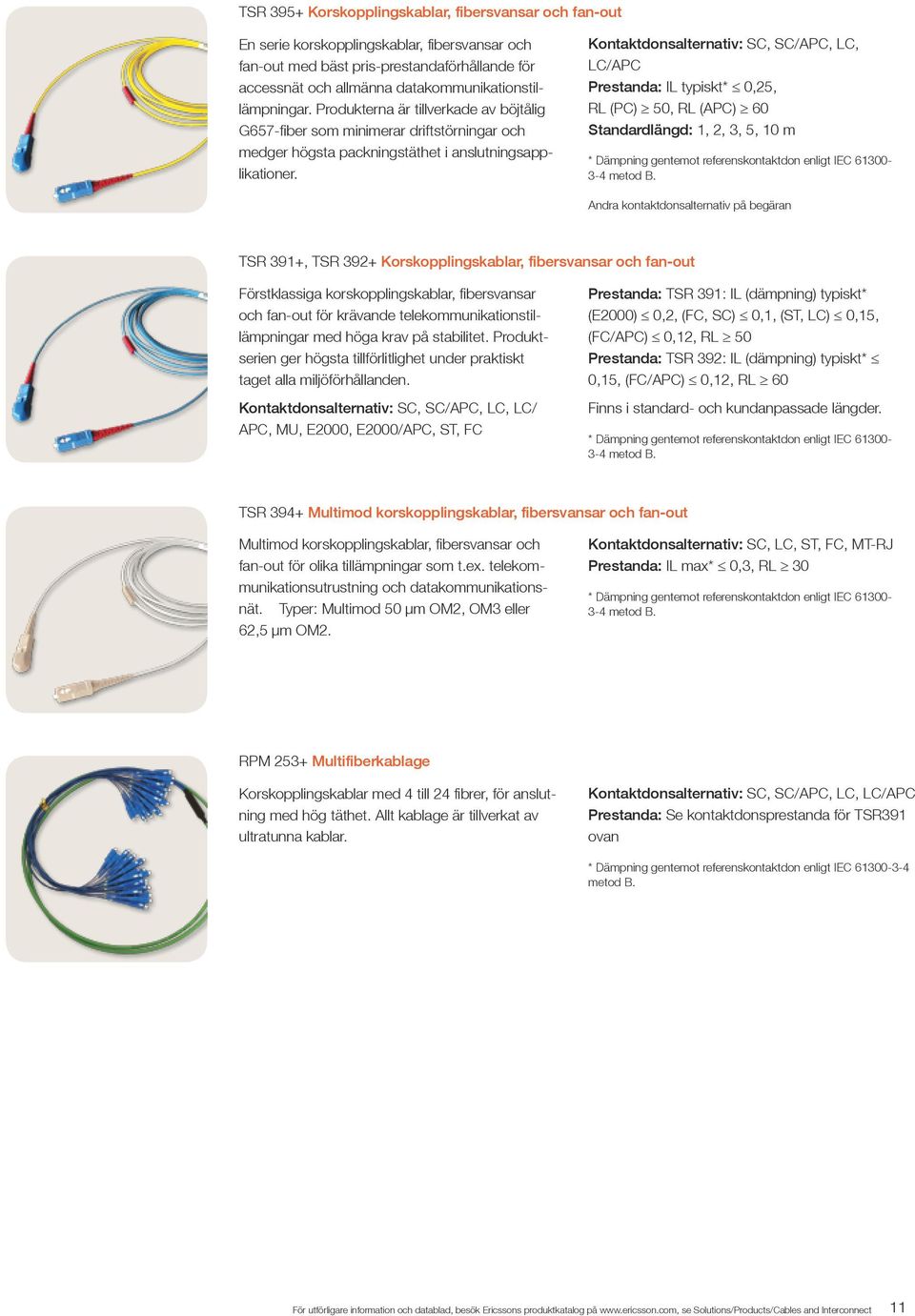

11 TSR 395+ Korskopplingskablar, fibersvansar och fan-out En serie korskopplingskablar, fibersvansar och fan-out med bäst pris-prestandaförhållande för accessnät och allmänna datakommunikationstillämpningar. Produkterna är tillverkade av böjtålig G657-fiber som minimerar driftstörningar och medger högsta packningstäthet i anslutningsapplikationer. Kontaktdonsalternativ: SC, SC/APC, LC, LC/APC Prestanda: IL typiskt* 0,25, RL (PC) 50, RL (APC) 60 Standardlängd: 1, 2, 3, 5, 10 m * Dämpning gentemot referenskontaktdon enligt IEC metod B. Andra kontaktdonsalternativ på begäran TSR 391+, TSR 392+ Korskopplingskablar, fibersvansar och fan-out Förstklassiga korskopplingskablar, fibersvansar och fan-out för krävande telekommunikationstillämpningar med höga krav på stabilitet. Produktserien ger högsta tillförlitlighet under praktiskt taget alla miljöförhållanden. Kontaktdonsalternativ: SC, SC/APC, LC, LC/ APC, MU, E2000, E2000/APC, ST, FC Prestanda: TSR 391: IL (dämpning) typiskt* (E2000) 0,2, (FC, SC) 0,1, (ST, LC) 0,15, (FC/APC) 0,12, RL 50 Prestanda: TSR 392: IL (dämpning) typiskt* 0,15, (FC/APC) 0,12, RL 60 Finns i standard- och kundanpassade längder. * Dämpning gentemot referenskontaktdon enligt IEC metod B. TSR 394+ Multimod korskopplingskablar, fibersvansar och fan-out Multimod korskopplingskablar, fibersvansar och fan-out för olika tillämpningar som t.ex. telekommunikationsutrustning och datakommunikationsnät. Typer: Multimod 50 μm OM2, OM3 eller 62,5 μm OM2. Kontaktdonsalternativ: SC, LC, ST, FC, MT-RJ Prestanda: IL max* 0,3, RL 30 * Dämpning gentemot referenskontaktdon enligt IEC metod B. RPM 253+ Multifiberkablage Korskopplingskablar med 4 till 24 fibrer, för anslutning med hög täthet. Allt kablage är tillverkat av ultratunna kablar. Kontaktdonsalternativ: SC, SC/APC, LC, LC/APC Prestanda: Se kontaktdonsprestanda för TSR391 ovan * Dämpning gentemot referenskontaktdon enligt IEC metod B. För utförligare information och datablad, besök Ericssons produktkatalog på se Solutions/Products/Cables and Interconnect 11

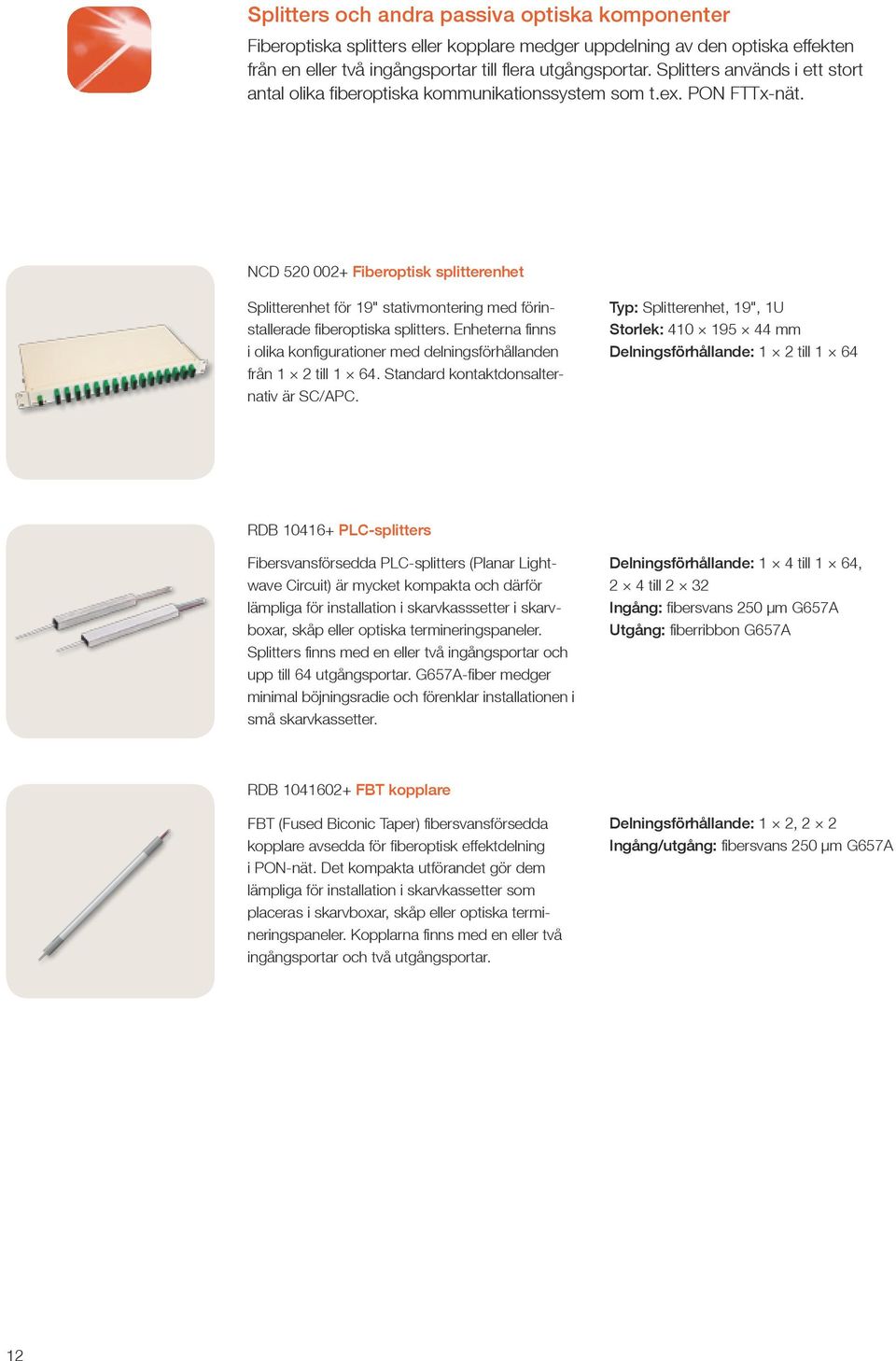

12 Splitters och andra passiva optiska komponenter Fiberoptiska splitters eller kopplare medger uppdelning av den optiska effekten från en eller två ingångsportar till flera utgångsportar. Splitters används i ett stort antal olika fiberoptiska kommunikationssystem som t.ex. PON FTTx-nät. NCD Fiberoptisk splitterenhet Splitterenhet för 19" stativmontering med förinstallerade fiberoptiska splitters. Enheterna finns i olika konfigurationer med delningsförhållanden från 1 2 till Standard kontaktdonsalternativ är SC/APC. Typ: Splitterenhet, 19", 1U Storlek: mm Delningsförhållande: 1 2 till 1 64 RDB PLC-splitters Fibersvansförsedda PLC-splitters (Planar Lightwave Circuit) är mycket kompakta och därför lämpliga för installation i skarvkasssetter i skarvboxar, skåp eller optiska termineringspaneler. Splitters finns med en eller två ingångsportar och upp till 64 utgångsportar. G657A-fiber medger minimal böjningsradie och förenklar installationen i små skarvkassetter. Delningsförhållande: 1 4 till 1 64, 2 4 till 2 32 Ingång: fibersvans 250 μm G657A Utgång: fiberribbon G657A RDB FBT kopplare FBT (Fused Biconic Taper) fibersvansförsedda kopplare avsedda för fiberoptisk effektdelning i PON-nät. Det kompakta utförandet gör dem lämpliga för installation i skarvkassetter som placeras i skarvboxar, skåp eller optiska termineringspaneler. Kopplarna finns med en eller två ingångsportar och två utgångsportar. Delningsförhållande: 1 2, 2 2 Ingång/utgång: fibersvans 250 μm G657A 12

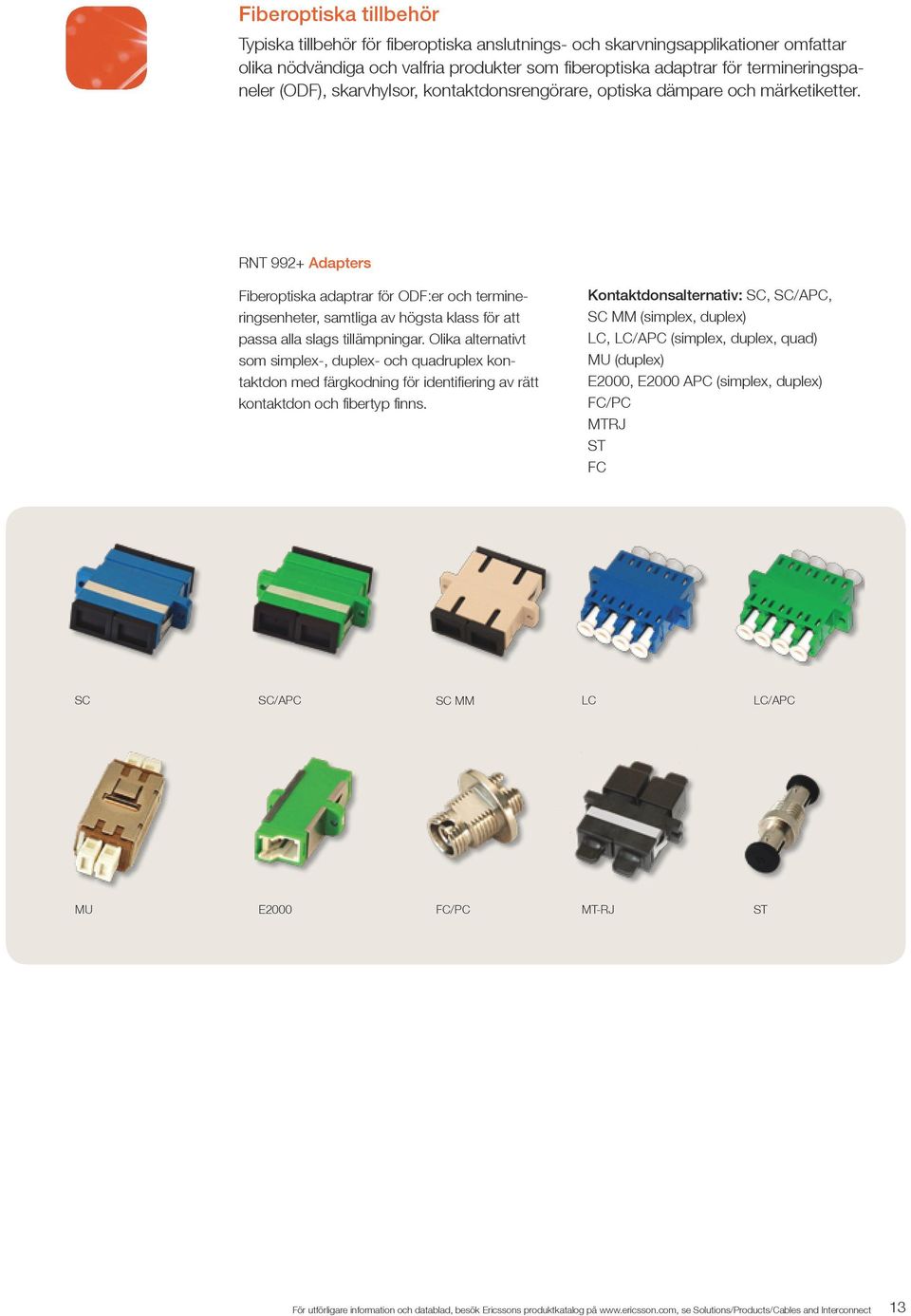

13 Fiberoptiska tillbehör Typiska tillbehör för fiberoptiska anslutnings- och skarvningsapplikationer omfattar olika nödvändiga och valfria produkter som fiberoptiska adaptrar för termineringspaneler (ODF), skarvhylsor, kontaktdonsrengörare, optiska dämpare och märketiketter. RNT 992+ Adapters Fiberoptiska adaptrar för ODF:er och termineringsenheter, samtliga av högsta klass för att passa alla slags tillämpningar. Olika alternativt som simplex-, duplex- och quadruplex kontaktdon med färgkodning för identifiering av rätt kontaktdon och fibertyp finns. Kontaktdonsalternativ: SC, SC/APC, SC MM (simplex, duplex) LC, LC/APC (simplex, duplex, quad) MU (duplex) E2000, E2000 APC (simplex, duplex) FC/PC MTRJ ST FC SC SC/APC SC MM LC LC/APC MU E2000 FC/PC MT-RJ ST För utförligare information och datablad, besök Ericssons produktkatalog på se Solutions/Products/Cables and Interconnect 13

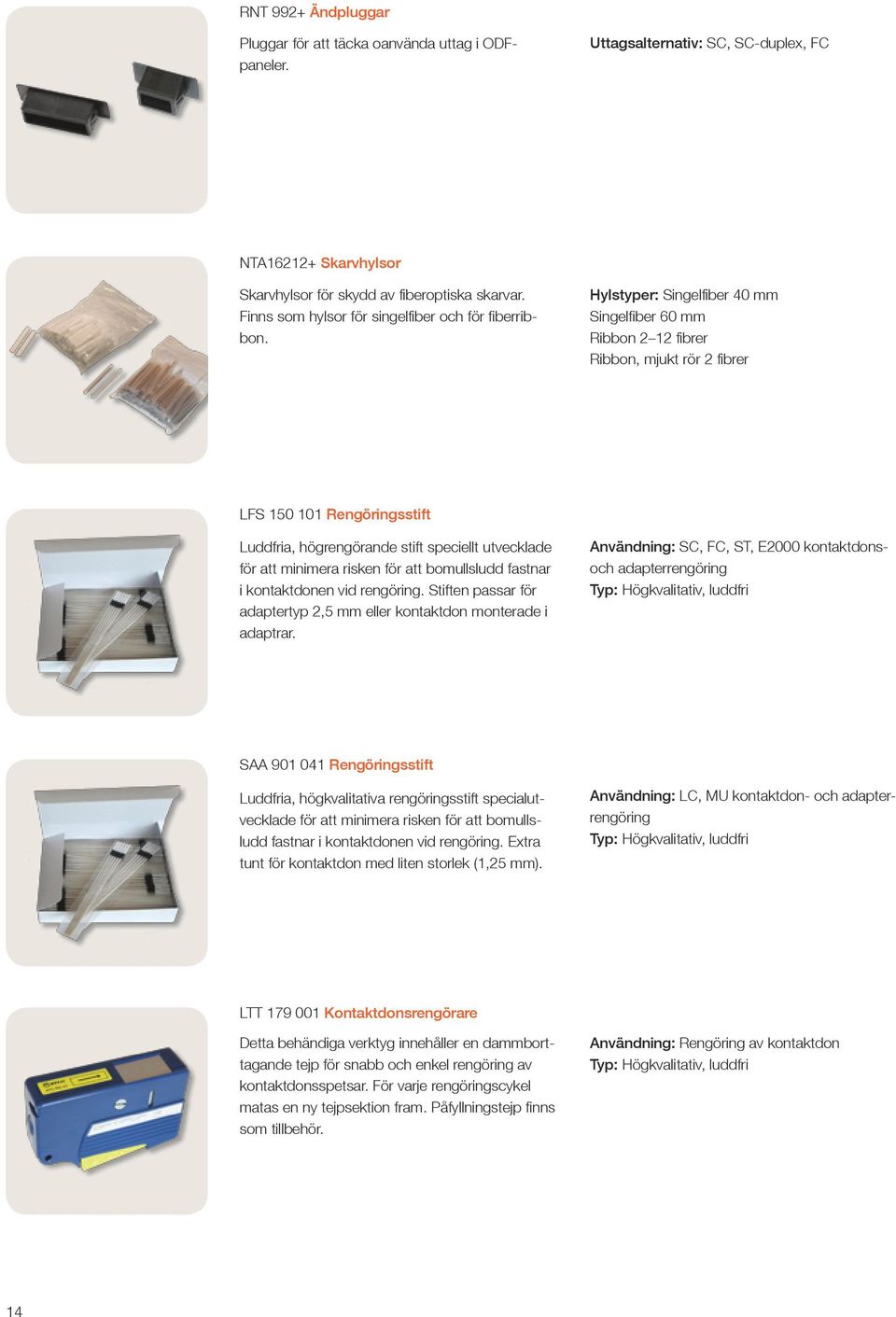

14 RNT 992+ Ändpluggar Pluggar för att täcka oanvända uttag i ODFpaneler. Uttagsalternativ: SC, SC-duplex, FC NTA Skarvhylsor Skarvhylsor för skydd av fiberoptiska skarvar. Finns som hylsor för singelfiber och för fiberribbon. Hylstyper: Singelfiber 40 mm Singelfiber 60 mm Ribbon 2 12 fibrer Ribbon, mjukt rör 2 fibrer LFS Rengöringsstift Luddfria, högrengörande stift speciellt utvecklade för att minimera risken för att bomullsludd fastnar i kontaktdonen vid rengöring. Stiften passar för adaptertyp 2,5 mm eller kontaktdon monterade i adaptrar. Användning: SC, FC, ST, E2000 kontaktdonsoch adapterrengöring Typ: Högkvalitativ, luddfri SAA Rengöringsstift Luddfria, högkvalitativa rengöringsstift specialutvecklade för att minimera risken för att bomullsludd fastnar i kontaktdonen vid rengöring. Extra tunt för kontaktdon med liten storlek (1,25 mm). Användning: LC, MU kontaktdon- och adapterrengöring Typ: Högkvalitativ, luddfri LTT Kontaktdonsrengörare Detta behändiga verktyg innehåller en dammborttagande tejp för snabb och enkel rengöring av kontaktdonsspetsar. För varje rengöringscykel matas en ny tejpsektion fram. Påfyllningstejp finns som tillbehör. Användning: Rengöring av kontaktdon Typ: Högkvalitativ, luddfri 14

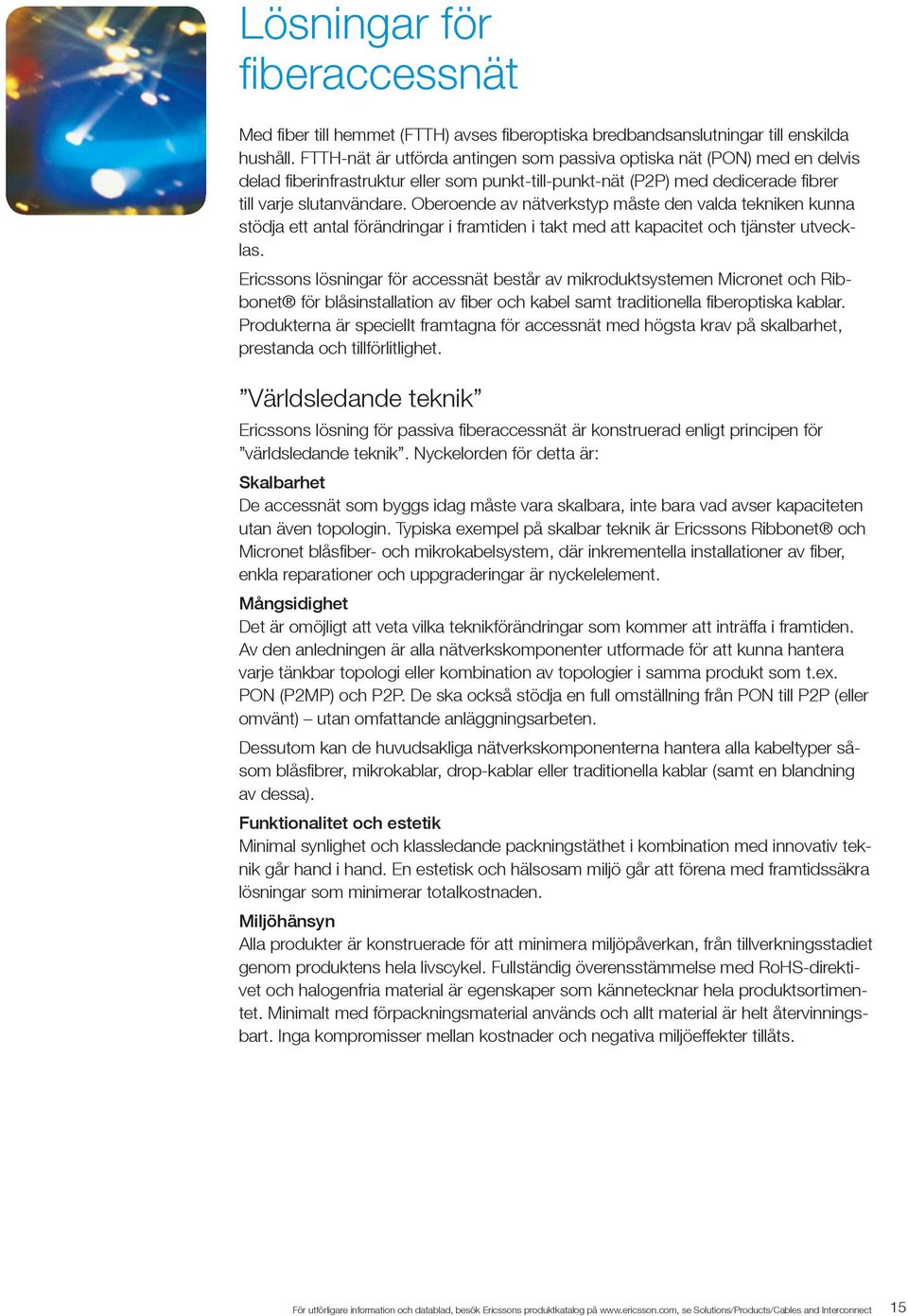

15 Lösningar för fiberaccessnät Med fiber till hemmet (FTTH) avses fiberoptiska bredbandsanslutningar till enskilda hushåll. FTTH-nät är utförda antingen som passiva optiska nät (PON) med en delvis delad fiberinfrastruktur eller som punkt-till-punkt-nät (P2P) med dedicerade fibrer till varje slutanvändare. Oberoende av nätverkstyp måste den valda tekniken kunna stödja ett antal förändringar i framtiden i takt med att kapacitet och tjänster utvecklas. Ericssons lösningar för accessnät består av mikroduktsystemen Micronet och Ribbonet för blåsinstallation av fiber och kabel samt traditionella fiberoptiska kablar. Produkterna är speciellt framtagna för accessnät med högsta krav på skalbarhet, prestanda och tillförlitlighet. Världsledande teknik Ericssons lösning för passiva fiberaccessnät är konstruerad enligt principen för världsledande teknik. Nyckelorden för detta är: Skalbarhet De accessnät som byggs idag måste vara skalbara, inte bara vad avser kapaciteten utan även topologin. Typiska exempel på skalbar teknik är Ericssons Ribbonet och Micronet blåsfiber- och mikrokabelsystem, där inkrementella installationer av fiber, enkla reparationer och uppgraderingar är nyckelelement. Mångsidighet Det är omöjligt att veta vilka teknikförändringar som kommer att inträffa i framtiden. Av den anledningen är alla nätverkskomponenter utformade för att kunna hantera varje tänkbar topologi eller kombination av topologier i samma produkt som t.ex. PON (P2MP) och P2P. De ska också stödja en full omställning från PON till P2P (eller omvänt) utan omfattande anläggningsarbeten. Dessutom kan de huvudsakliga nätverkskomponenterna hantera alla kabeltyper såsom blåsfibrer, mikrokablar, drop-kablar eller traditionella kablar (samt en blandning av dessa). Funktionalitet och estetik Minimal synlighet och klassledande packningstäthet i kombination med innovativ teknik går hand i hand. En estetisk och hälsosam miljö går att förena med framtidssäkra lösningar som minimerar totalkostnaden. Miljöhänsyn Alla produkter är konstruerade för att minimera miljöpåverkan, från tillverkningsstadiet genom produktens hela livscykel. Fullständig överensstämmelse med RoHS-direktivet och halogenfria material är egenskaper som kännetecknar hela produktsortimentet. Minimalt med förpackningsmaterial används och allt material är helt återvinningsbart. Inga kompromisser mellan kostnader och negativa miljöeffekter tillåts. För utförligare information och datablad, besök Ericssons produktkatalog på se Solutions/Products/Cables and Interconnect 15

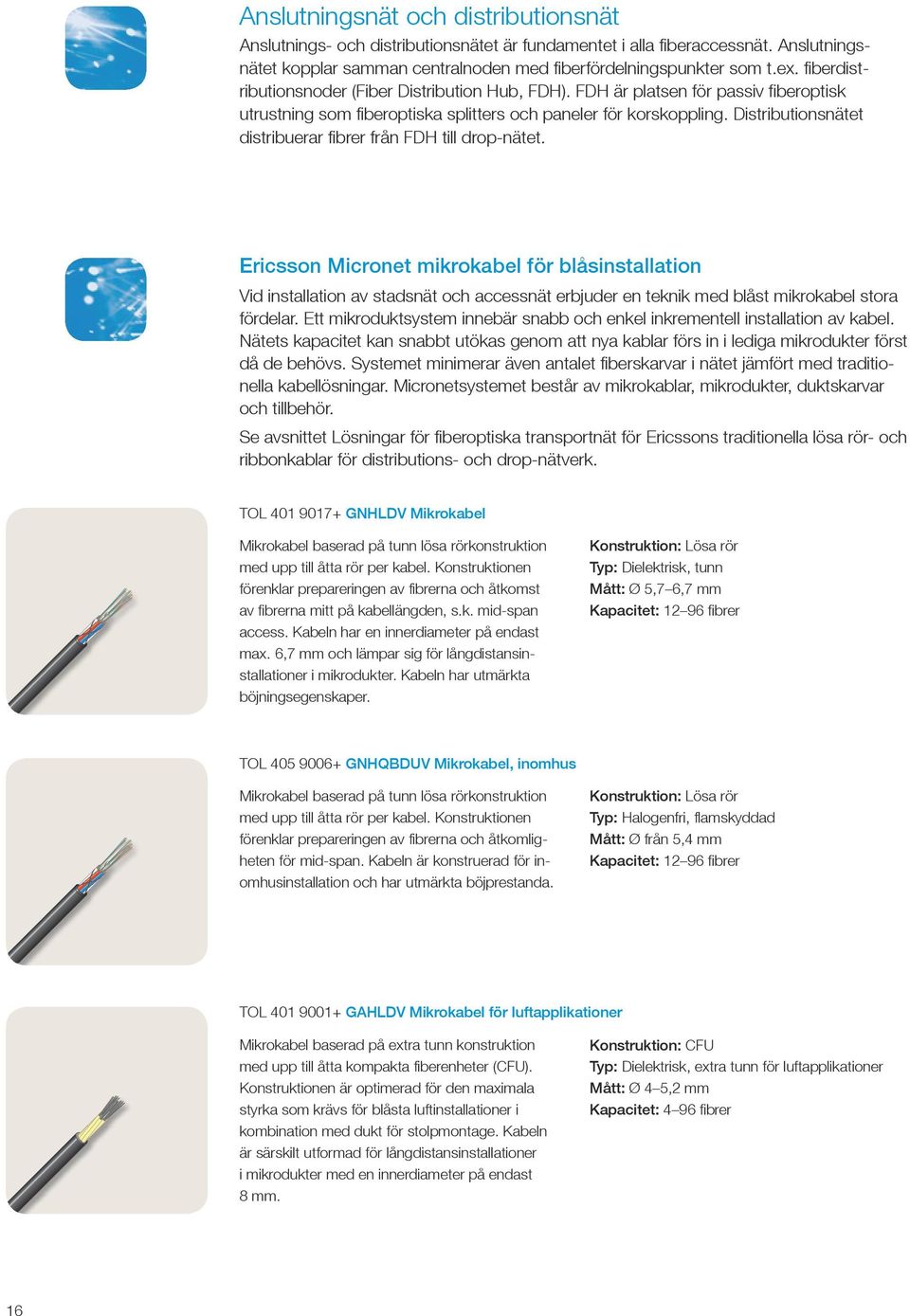

16 Anslutningsnät och distributionsnät Anslutnings- och distributionsnätet är fundamentet i alla fiberaccessnät. Anslutningsnätet kopplar samman centralnoden med fiberfördelningspunkter som t.ex. fiberdistributionsnoder (Fiber Distribution Hub, FDH). FDH är platsen för passiv fiberoptisk utrustning som fiberoptiska splitters och paneler för korskoppling. Distributionsnätet distribuerar fibrer från FDH till drop-nätet. Ericsson Micronet mikrokabel för blåsinstallation Vid installation av stadsnät och accessnät erbjuder en teknik med blåst mikrokabel stora fördelar. Ett mikroduktsystem innebär snabb och enkel inkrementell installation av kabel. Nätets kapacitet kan snabbt utökas genom att nya kablar förs in i lediga mikrodukter först då de behövs. Systemet minimerar även antalet fiberskarvar i nätet jämfört med traditionella kabellösningar. Micronetsystemet består av mikrokablar, mikrodukter, duktskarvar och tillbehör. Se avsnittet Lösningar för fiberoptiska transportnät för Ericssons traditionella lösa rör- och ribbonkablar för distributions- och drop-nätverk. TOL GNHLDV Mikrokabel Mikrokabel baserad på tunn lösa rörkonstruktion med upp till åtta rör per kabel. Konstruktionen förenklar prepareringen av fibrerna och åtkomst av fibrerna mitt på kabellängden, s.k. mid-span access. Kabeln har en innerdiameter på endast max. 6,7 mm och lämpar sig för långdistansinstallationer i mikrodukter. Kabeln har utmärkta böjningsegenskaper. Konstruktion: Lösa rör Typ: Dielektrisk, tunn Mått: Ø 5,7 6,7 mm Kapacitet: fibrer TOL GNHQBDUV Mikrokabel, inomhus Mikrokabel baserad på tunn lösa rörkonstruktion med upp till åtta rör per kabel. Konstruktionen förenklar prepareringen av fibrerna och åtkomligheten för mid-span. Kabeln är konstruerad för inomhusinstallation och har utmärkta böjprestanda. Konstruktion: Lösa rör Typ: Halogenfri, flamskyddad Mått: Ø från 5,4 mm Kapacitet: fibrer TOL GAHLDV Mikrokabel för luftapplikationer Mikrokabel baserad på extra tunn konstruktion med upp till åtta kompakta fiberenheter (CFU). Konstruktionen är optimerad för den maximala styrka som krävs för blåsta luftinstallationer i kombination med dukt för stolpmontage. Kabeln är särskilt utformad för långdistansinstallationer i mikrodukter med en innerdiameter på endast 8 mm. Konstruktion: CFU Typ: Dielektrisk, extra tunn för luftapplikationer Mått: Ø 4 5,2 mm Kapacitet: 4 96 fibrer 16

17 Mikrodukter och multidukter för mikrokablar Mikrodukter och multidukter finns för flera installationsmiljöer såsom direkt nedgrävning, installation i befintliga rör eller för inomhusinstallationer. Dukter för luftapplikationer visas i sektionen Drop-nät och lokalnät. MPB Skyddade mikrodukter för direkt nedgrävning Dukt sammansatt av 10/8 mm eller 12/9,6 mm mikrodukter med en kraftig HDPE-mantel som medger direkt installation i mark. Mikrodukterna har en solid inre lågfriktionsyta för bästa installationsprestanda. Typ: Direkt nedgrävning Mått, mikrodukter: Ø 10/8 mm eller 12/9,6 mm Kapacitet: 1, 4, 7-vägs MPB Mikrodukter för duktinstallation Dukter bestående av 10/8 mm eller 12/9,6 mm mikrodukter. Dukterna är konstruerade för installation i befintliga rör eller kabelschakt. Mikrodukterna har en solid inre lågfriktionsyta för bästa installationsprestanda. Typ: Installation i befintliga rör Mått, mikrodukter: Ø 10/8 mm eller 12/9,6 mm MPB Skyddade mikrodukter för duktinstallation Dukter baserade på 10/8 mm eller 12/9,6 mm mikrodukter med en enkel HDPE-mantel för enkel installation av knippen av mikrodukter i befintliga rör eller kabelschakt. Mikrodukterna har en solid inre lågfriktionsyta för bästa installationsprestanda. Typ: Installation i befintliga rör Mått, mikrodukter: Ø 10/8 mm eller 12/9,6 mm Kapacitet: 4, 7-vägs MPB Skyddade mikrodukter för inomhusbruk Mikrodukt med en mantel av halogenfritt, flamskyddat material som medger installation av utomhusklassade mikrokablar i inomhusmiljöer. Fiberskarvning mellan inom- och utomhusmiljö elimineras därigenom. Typ: Inomhusinstallationer Mått, mikrodukt: Ø 10/8 mm eller 12/9,6 mm Kapacitet: 1-vägs För utförligare information och datablad, besök Ericssons produktkatalog på se Solutions/Products/Cables and Interconnect 17

18 Duktskarvar och dukttillbehör För en lyckad installation av ett system baserat på mikrodukter behövs komponenter för skarvning av mikrodukter och förslutningar för duktskarvning och -förgrening. MPB /10 och /12 Rak skarvkoppling Skarvkoppling för mikrodukt för snabb och enkel sammankoppling av mikrodukter. Kopplingen är genomskinlig för enkel felsökning under installationen. Typ: Rakt koppling Mått, mikrodukter: Ø 10/8 mm eller 12/9,6 mm MPB /10 och /12 Gastät koppling Gastäta mikroduktkopplingar som normalt används mellan inom- och utomhusmiljö för att hindra luftflöde som kan resultera i att kondenserat vatten kommer in i dukterna. Efter kabelinstallationen kan kopplingen gastätas genom att en ring vrids på kopplingen. Kopplingen är genomskinlig för enkel felsökning under installationen. Typ: Gastät rak koppling Mått, mikrodukter: Ø 10/8 mm eller 12/9,6 mm SXA /10 och /12 Ändförslutning Ändförslutning för mikrodukt för permanent eller tillfällig tätning av oanvända mikrodukter för att hindra att vatten och damm tränger in i dukten. Kopplingen är genomskinlig för enkel felsökning under installationen. Typ: Ändförslutning Mått, mikrodukter: Ø 10/8 mm eller 12/9,6 mm SXA /10 Ändförslutning med ventil Ändförslutning med ventil som används för trycksättning av mikrodukter före installation i befintliga dukter. Trycksättningen hindrar dukten från att kollapsa under installationen. Typ: Ändförslutning med ventil Mått, mikrodukter: Ø 10/8 mm 18

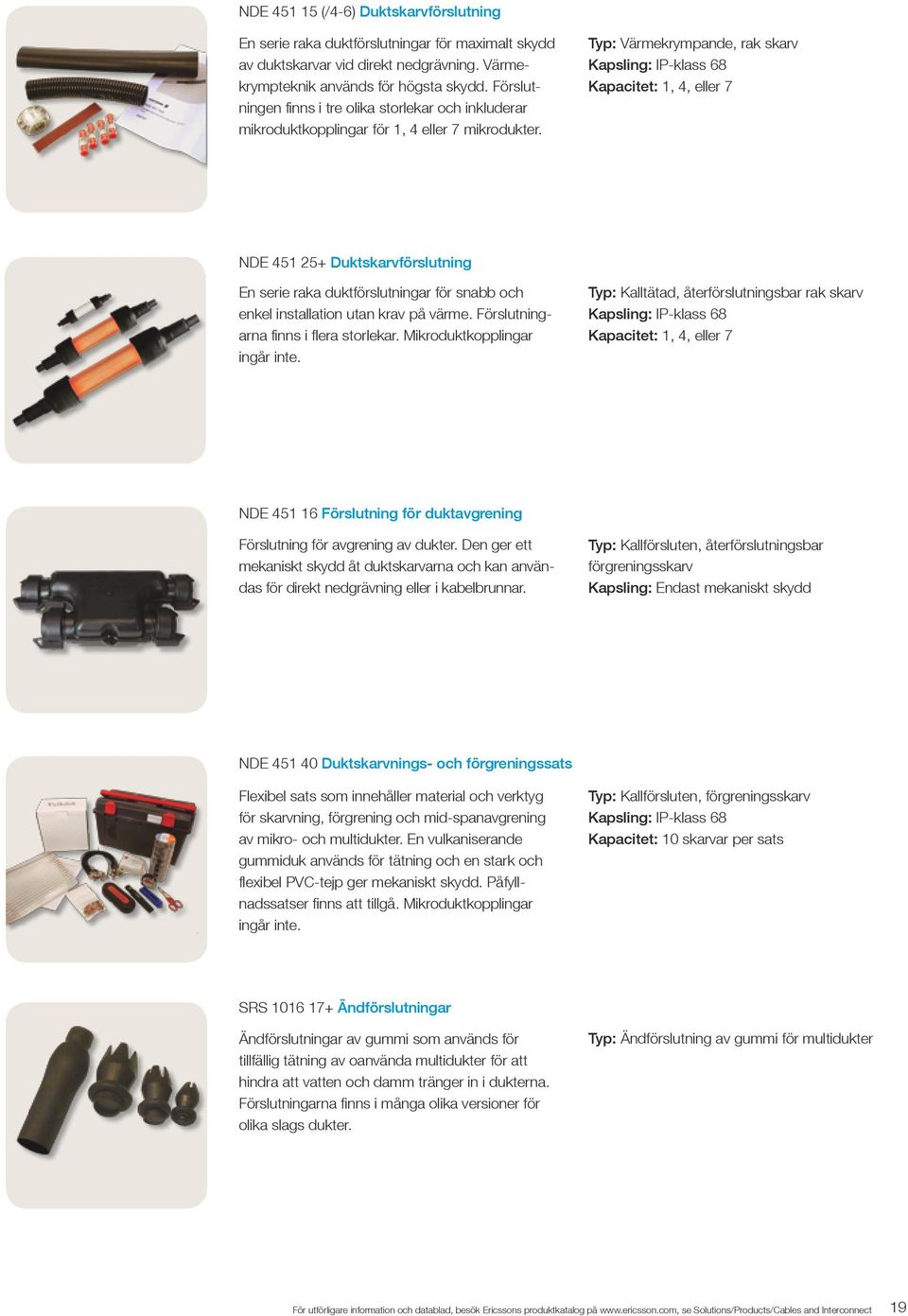

19 NDE (/4-6) Duktskarvförslutning En serie raka duktförslutningar för maximalt skydd av duktskarvar vid direkt nedgrävning. Värmekrympteknik används för högsta skydd. Förslutningen finns i tre olika storlekar och inkluderar mikroduktkopplingar för 1, 4 eller 7 mikrodukter. Typ: Värmekrympande, rak skarv Kapsling: IP-klass 68 Kapacitet: 1, 4, eller 7 NDE Duktskarvförslutning En serie raka duktförslutningar för snabb och enkel installation utan krav på värme. Förslutningarna finns i flera storlekar. Mikroduktkopplingar ingår inte. Typ: Kalltätad, återförslutningsbar rak skarv Kapsling: IP-klass 68 Kapacitet: 1, 4, eller 7 NDE Förslutning för duktavgrening Förslutning för avgrening av dukter. Den ger ett mekaniskt skydd åt duktskarvarna och kan användas för direkt nedgrävning eller i kabelbrunnar. Typ: Kallförsluten, återförslutningsbar förgreningsskarv Kapsling: Endast mekaniskt skydd NDE Duktskarvnings- och förgreningssats Flexibel sats som innehåller material och verktyg för skarvning, förgrening och mid-spanavgrening av mikro- och multidukter. En vulkaniserande gummiduk används för tätning och en stark och flexibel PVC-tejp ger mekaniskt skydd. Påfyllnadssatser finns att tillgå. Mikroduktkopplingar ingår inte. Typ: Kallförsluten, förgreningsskarv Kapsling: IP-klass 68 Kapacitet: 10 skarvar per sats SRS Ändförslutningar Ändförslutningar av gummi som används för tillfällig tätning av oanvända multidukter för att hindra att vatten och damm tränger in i dukterna. Förslutningarna finns i många olika versioner för olika slags dukter. Typ: Ändförslutning av gummi för multidukter För utförligare information och datablad, besök Ericssons produktkatalog på se Solutions/Products/Cables and Interconnect 19

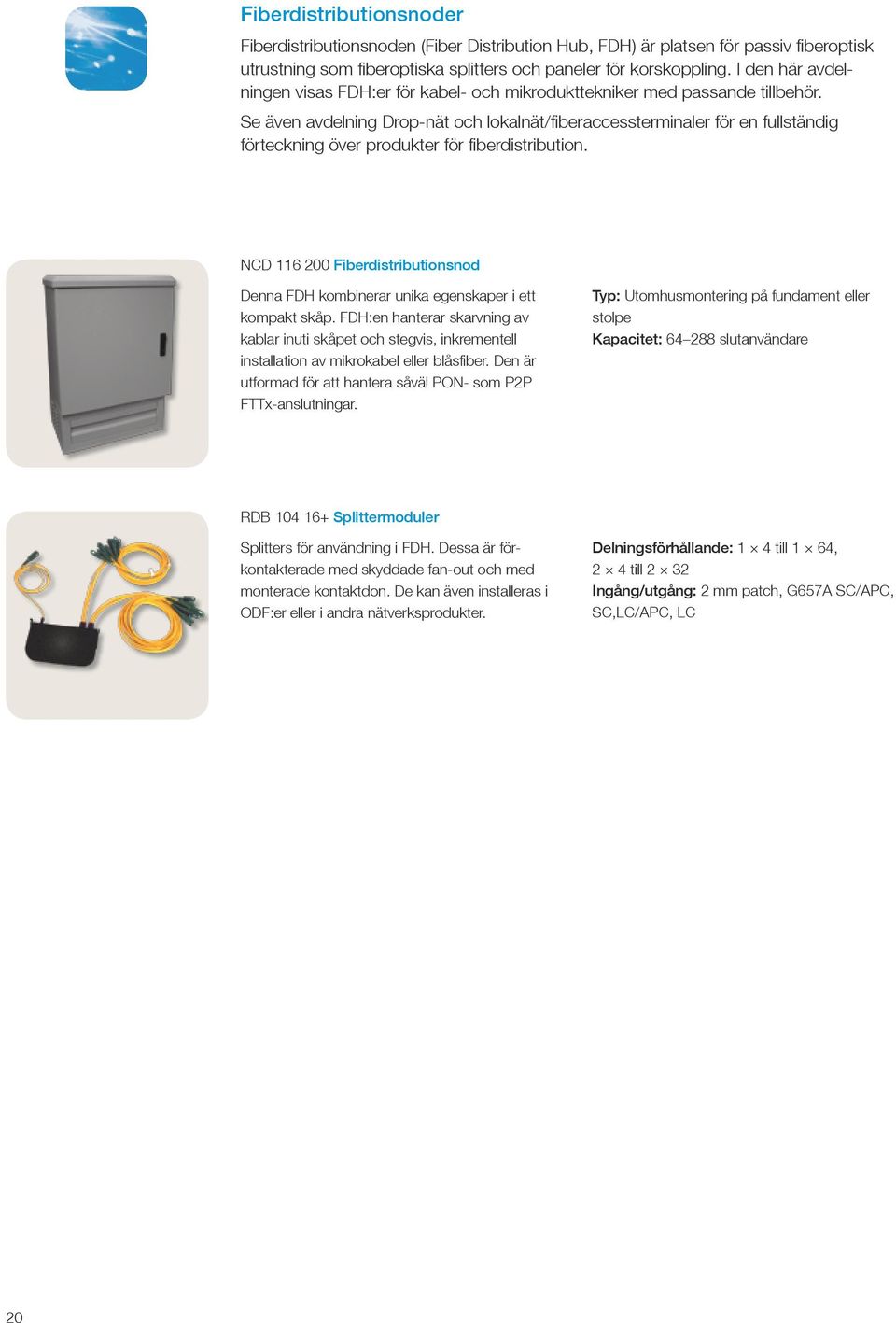

20 Fiberdistributionsnoder Fiberdistributionsnoden (Fiber Distribution Hub, FDH) är platsen för passiv fiberoptisk utrustning som fiberoptiska splitters och paneler för korskoppling. I den här avdelningen visas FDH:er för kabel- och mikrodukttekniker med passande tillbehör. Se även avdelning Drop-nät och lokalnät/fiberaccessterminaler för en fullständig förteckning över produkter för fiberdistribution. NCD Fiberdistributionsnod Denna FDH kombinerar unika egenskaper i ett kompakt skåp. FDH:en hanterar skarvning av kablar inuti skåpet och stegvis, inkrementell installation av mikrokabel eller blåsfiber. Den är utformad för att hantera såväl PON- som P2P FTTx-anslutningar. Typ: Utomhusmontering på fundament eller stolpe Kapacitet: slutanvändare RDB Splittermoduler Splitters för användning i FDH. Dessa är förkontakterade med skyddade fan-out och med monterade kontaktdon. De kan även installeras i ODF:er eller i andra nätverksprodukter. Delningsförhållande: 1 4 till 1 64, 2 4 till 2 32 Ingång/utgång: 2 mm patch, G657A SC/APC, SC,LC/APC, LC 20

21 Drop-nät och lokalnät Drop-nätet sammanbinder slutanvändare med skarv- och förgreningspunkter eller med fiberaccessterminaler (FAT) där dukterna eller kablarna är anslutna till matar- och distributionsnätet. Drop-kablar eller Ericssons Ribbonet blåsfibersystem (ABF) är två alternativ för att ansluta fibrer från slutanvändare till fiberaccessterminalen (FAT). Lokalnätet avser nätet inom en kunds lokaliteter som t.ex. i en bostads- eller kontorsmiljö. Typiska produkter inom lokalnätet är fiberanslutningsuttag (FTB) och olika slags kundutrustning (CPE) inklusive medieomvandlare och lokala gateways. Ribbonet blåsfibersystem Ericssons Ribbonet blåsfibersystem (ABF) har utvecklats specifikt för snabb, effektiv och flexibel distribution i drop-nät. Systemet rekommenderas för medel- till långdistans drop-nät där betydande kostnadsbesparingar kan uppnås genom att antalet skarvpunkter minskar och att fiber kan installeras inkrementellt när behovet växer. Tekniken medger också framtida expansion av nätet utan dyrbara anläggningsarbeten. Ribbonet -systemet, som består av dukter som bildar den infrastruktur i vilken fiberenheterna blåses, kan användas både utomhus, inomhus och i mark- samt i luftapplikationer. Ribbonet -systemet består av fiberenheter s.k. EPFU (Enhanced Performance Fiber Unit), dukter, duktskarvar och tillbehör samt Ericssons patenterade lättviktiga blåsverktyg. NTM 502+ Förkontakterad blåsfiber, EPFU Förkontakterad EPFU bestående av diskreta fibrer eller fiberribbon inkapslade i ett runt, flerskikts akrylathölje. Den kontakterade EPFU:n levereras på lätta polystyrenrullar som är optimerade för användning tillsammans med Ribbonet fiberblåsningsverktyg. Kontaktänden är tillverkad av böjtålig G657B-fiber. EPFU:n finns i utföranden från 1 till 4 fibrer. Typer: Diskreta fibrer 1, 2, 4 fibrer Fiberribbon 2, 4 fibrer Singelmod G652D, G657B Multimod 50 μm OM2, OM3 Multimod 62,5 μm OM2 Kontaktdonsalternativ: SC, SC/APC, LC, LC/APC, ST, MT-RJ Standardlängder: 30, 50, 70, 100, 150, 200, 250, 300, 350, 400, m NTM 502+ Blåsfiber, EPFU, i panna EPFU bestående av diskreta fibrer eller fiberribbon inkapslade i ett runt, flerskikts akrylathölje. EPFU: n levereras i pannor med längder från till m. EPFU:n finns i utföranden från 1 till 8 fibrer. Typer: Diskreta fibrer 1, 2, 4 fibrer Fiberribbon 2, 4, 8 fibrer Singelmod G652D Multimod 50 μm OM2, OM3 Multimod 62,5 μm OM2 Standardlängder: 2 000, 4 000, m För utförligare information och datablad, besök Ericssons produktkatalog på se Solutions/Products/Cables and Interconnect 21

22 Mikrodukter och multidukter för blåsfiber MPB Skyddade mikrodukter för direkt nedgrävning Dukter sammansatta av 5/3,5 mm mikrodukter med en kraftig HDPE-mantel som möjliggör direkt nedgrävning. En fuktbarriär av aluminium är lindad runt mikrodukterna för att hindra vattendiffusion vid permanent förläggning i fuktiga miljöer. Mikrodukterna har en solid inre lågfriktionsyta för bästa installationsprestanda. Typ: Direkt nedgrävning, metallisk fuktbarriär Mått, mikrodukter: Ø 5/3,5 mm Kapacitet: 1, 2, 4, 7, 12, 19, 24-vägs MPB Skyddade mikrodukter för direkt nedgrävning dielektriska Dukter sammansatta av 5/3 mm mikrodukter med en kraftig HDPE-mantel som möjliggör direkt nedgrävning i mark. Dessa dukter levereras utan metallisk fuktbarriär för enklare installation. Mikrodukterna har en solid inre lågfriktionsyta för bästa installationsprestanda. Typ: Direkt nedgrävning, dielektrisk Mått, mikrodukter: Ø 5/3,5 mm Kapacitet: 1, 2, 4, 7, 12, 19, 24-vägs MPB Mikrodukter för duktinstallation Dukter bestående av 5/3,5 mm mikrodukter. Dukterna är konstruerade för installation i befintliga rör eller kabelschakt. En fuktbarriär av aluminium är lindad runt mikrodukterna för att hindra vattendiffusion vid permanent förläggning i fuktiga miljöer. Mikrodukterna har en solid inre lågfriktionsyta för bästa installationsprestanda. Typ: Installation i befintliga rör, metallisk fuktbarriär Mått, mikrodukter: Ø 5/3,5 mm Kapacitet: 1, 2, 4, 7, 12, 19, 24-vägs MPB Mikrodukter för inomhusinstallation Mikrodukter och multidukter med en mantel av halogenfritt, flamskyddat material. En mikrodukt med extra skyddsmantel finns också för montering direkt på vägg med kabelklämmor. Mikrodukterna har en solid inre lågfriktionsyta för bästa installationsprestanda. Typ: Inomhusinstallation Mått, mikrodukter: Ø 5/3,5 mm Kapacitet: 1, 4, 7, 12, 19, 24-vägs MPB Skyddade mikrodukter för luftinstallation Mikrodukter för luftinstallation på stolpar. De är självbärande, icke-metalliska och lätta för snabb och enkel installation. Rören har en stabiliserad mantel som motstår åldring på grund av UV-strålning. Dukterna är en del av Ericssons blåsfibersystem (ABF) och omfattar både 5 mm och 10 mm dukter. Typ: Luftinstallation Mått, mikrodukter: Ø 5/3,5 mm, 10/8 mm Kapacitet: 1, 4, 12, 8 + 2*, 9 + 1*-vägs * Avser antal 10/8 mm mikrodukter. 22

23 Duktskarvar och annan duktutrustning För att lyckas med installationen av ett blåsfibersystem behöver man också komponenter för skarvning av mikrodukter och förslutningar för duktskarvar och -förgreningar. Alla skarvnings- och förgreningsprodukter under mark i Ribbonet -systemet är vattentäta enligt IP-klass 68. MPB Rak skarvkoppling Mikrodukt skarvkoppling för snabb och enkel sammankoppling av mikrodukter. Kopplingen är genomskinlig för enkel felsökning under installationen. Typ: Rak koppling Mått, mikrodukter: Ø 5/3,5 mm MPB Gastät koppling Gastäta mikroduktkopplingar som normalt används mellan inom- och utomhusmiljö för att hindra luftflöde som kan resultera i att kondenserat vatten kommer in i dukterna. Efter kabelinstallationen kan kopplingen gastätas genom att en ring vrids på kopplingen. Kopplingen är genomskinlig för enkel felsökning under installationen. Typ: Gastät rak koppling Mått, mikrodukter: 5/3,5 mm SXA /10 och /12 Ändförslutning Ändförslutning för mikrodukt för permanent eller tillfällig tätning av oanvända mikrodukter för att hindra att vatten och damm tränger in i dukten. Kopplingen är genomskinlig för enkel felsökning under installationen. Typ: Ändförslutning Mått, mikrodukter: Ø 5/3,5 mm NTM Mikrodukt ändförslutningar Ändförslutningar för mikrodukter för att hindra smuts och fukt att komma in i rören. Ändförslutningen låser även den installerade fibern och hindrar den från att röra sig inuti röret. De bör användas på alla öppna ändar i mikroduktinstallationer. Ändförslutningarna är tillverkade av gummi och har en skåra som fiberenheten kan passera igenom. Typ: Ändförslutning med dragavlastning Mått, mikrodukter: Ø 5/3,5 mm För utförligare information och datablad, besök Ericssons produktkatalog på se Solutions/Products/Cables and Interconnect 23

24 NDE (/1-3) Duktskarvförslutning En serie raka duktförslutningar för maximalt skydd av duktskarvar vid direkt nedgrävning. Värmekrympteknik används för högsta skydd. Förslutningen finns i fem olika storlekar och inkluderar mikroduktkopplingar för 1 till 24 mikrodukter. Typ: Värmekrympande, rak skarv Kapsling: IP-klass 68 Kapacitet: 1 till 24 mikrodukter NDE Duktskarvförslutning En serie raka duktförslutningar för snabb och enkel installation utan krav på värme. Förslutningarna finns i flera storlekar. Mikroduktkopplingar ingår inte. Typ: Kallförsluten, återförslutningsbar rak skarv Kapsling: IP-klass 68 Kapacitet: 1 till 24 mikrodukter NDE Duktskarvnings- och förgreningssats Flexibel sats som innehåller material och verktyg för skarvning, förgrening och mid-span avgrening av mikro- och multidukter. En vulkaniserande gummiduk används för tätning och en stark och flexibel PVC-tejp ger mekaniskt skydd. Påfyllnadssatser finns att tillgå. Mikroduktkopplingar ingår inte. Typ: Kalltätad, förgreningsskarv Kapsling: IP-klass 68 Kapacitet: 10 skarvar per sats NDE Duktförgreningsförslutning Förgreningsförslutning passande för multidukter vid direkt nedgrävning. Den kan användas för ett stort antal duktförgreningar. Förslutningen har flera alternativa ingångar som medger ett stort antal skarvkombinationer samt åtkomlighet för avgrening. Typ: Kalltätad, återförslutningsbar förgreningsskarv Kapsling: IP-klass 68 Kapacitet: 1 24-vägs dukter, upp till 12 1-vägs förgreningar NDE Duktförgrening för luftinstallationer Lättanvänd förslutning, i första hand avsedd för Ericssons blåsfibersystem för luftinstallation, men även användbar för alla förgreningsapplikationer i dukter ovan mark. Förslutningarna använder geltätning för snabb och säker installation. Typ: Kalltätad, återförslutningsbar förgreningsskarv för luftapplikationer Kapsling: IP-klass 67 Kapacitet: Upp till 4 1-vägs förgrening 24

25 SRS Ändförslutningar Återförslutning av gummi som används för tillfällig tätning av oanvända multidukter för att hindra att vatten och damm tränger in i dukterna. Förslutningarna finns i många olika versioner för olika slags dukter. Typ: Ändförslutning av gummi för multidukter NSF Förankringsdon Konstruerad för dukter med en glasfiberförstärkt (FRP) bärlina av figur 8-formad duktenhet. Typ: Förankringsdon Kapacitet: 8 10 mm FRP NSF Förankringsdon Konstruerad för dukter med en glasfiberförstärkt (FRP) bärlina av figur 8-formad duktenhet eller för direkt montering på förstärkt drop-dukt. Typ: Förankringsdon Kapacitet: 6 8 mm FRP eller förstärkt dukt NSF Upphängningsdon Konstruerad för dukter med en glasfiberförstärkt (FRP) bärlina av figur 8-formad duktenhet. Typ: Upphängningsdon Kapacitet: 7 11 mm FRP NSF Universalstolphållare Konstruerad för att fästa kabel eller dukter i trä-, betong- eller metallstolpar. Typ: Stolphållare För utförligare information och datablad, besök Ericssons produktkatalog på se Solutions/Products/Cables and Interconnect 25

26 Fiberaccessterminaler Fiberaccessterminaler (FAT) är i första hand konstruerade för Ribbonet blåsfiberinstallationer och för övergång från fibrer i mikrodukter eller drop-kablar till alla typer av fiberoptiska distributionskablar. En FAT består av skarvningsskåp eller boxar och skarvkassetter som är utformade för lätt åtkomlighet och gott skydd av fibrerna. Produkter för direkt skarvning av distributions- och drop-kabelsektioner samt förslutningar med anslutningspaneler finns att tillgå. NCD FAT fiberskarvningsskåp Kompakt skåp avsedd för fiberskarvning och anslutning av upp till 48 mikrodukter (abonnenter) eller drop-kablar. De medlevererade fiberorganiserarna kan typiskt hantera upp till 96 fibrer. Typ: Inomhusskåp, 19", ETSI- eller väggmontage Storlek: mm Kapsling: IP-klass 45 Kapacitet: 96 skarvar, 48 mikrodukter NCD /2, 3 FAT fiberskarvningsskåp Medelstora skåp avsedda för fiberskarvning och anslutning av upp till 96 mikrodukter eller dropkablar. Det finns två modeller av skåpet med olika typer av fiberorganiserare för olika användningsområden. Organiserarna hanterar typiskt upp till 192 fibrer. Storlek: mm Kapsling: IP-klass 45 Kapacitet: 192 skarvar, 96 mikrodukter NCD /4 FAT fiberskarvningsskåp med anslutningspanel Medelstort skåp med anslutningspanel som en avskiljare mellan de två nätsektionerna. Det medger stegvis installation och enklare service och underhåll. I skåpet kan upp till 42 mikrodukter anslutas och adapterpanelen har 24 SC duplexuttag för 48 fiberanslutningar. Skåpet används typiskt för att ansluta anslutningsnätet till drop-nätet med hjälp av blåsfiber- (ABF) och mikroduktsystem. Typ: Inomhusskåp med anslutningspanel, 19", ETSI- eller väggupphängning Storlek: mm Kapsling: IP-klass 45 Kapacitet: 48 skarvar, 42 SC-don NCD FAT fiberskarvningsskåp Stort skåp lämpat för fiberskarvning och anslutning av upp till 192 mikrodukter eller drop-kablar. De medlevererade fiberorganiserarna kan typiskt hantera upp till 384 fibrer. Typ: Inomhusskåp, 19", ETSI- eller väggupphängning Storlek: mm Kapsling: IP-klass 45 Kapacitet: 384 skarvar, 192 mikrodukter 26

27 NCD FAT fiberskarvningsskåp Utomhus gatuskåp konstruerade för blåsfiber och kabelskarvning. Skåpet är tillverkat av varmgalvaniserat stål som grundskydd mot korrosion och är försett med ett lackerat fundament. Den synliga delen av det yttre höljet finns omålad eller grönlackerad. Typ: Utomhusskåp Storlek: mm Kapsling: IP-klass 45 Kapacitet: 192 skarvar, 96 mikrodukter NDE Fiber/duktskarvbox, luft Fiberskarvbox optimerad för Ericssons blåsfibersystem för FTTx. Boxen kan även användas för allmänna fiberskarvningsapplikationer ovan mark. Typ: Utomhus skarvbox för luftapplikationer, vägg- eller stolpmonterad Storlek: mm Kapsling: IP-klass 54 Kapacitet: 48 skarvar NCD 504+ Fiber- och duktskarvbox Skarvbox i plast för direkt nedgrävda installationer utomhus. Den har en kapacitet på upp till 24 mikrodukter och 2 standard- eller mikrokablar. Det finns en expansionsring för extra ingångar. Fiberorganiserarna kan även härbärgera fibersplitters för PON-nätapplikationer. Typ: Utomhus skarvbox för kablar och mikrodukter Storlek: mm Kapsling: IP-klass 68 Kapacitet: 96 enkla, 48 ribbonskarvar*, 24 mikrodukter, 24-48* singelfiberskarvar * Med extra skarvkassetter. NCD Fiber- och duktskarvbox Skarvbox av syrafast rostfritt stål passande för direkt nedgrävda installationer utomhus. Den är ett gott alternativ till större skarvningsskåp ovan mark med en kapacitet på upp till 48 mikrodukter och tre kabelingångar. Väl tilltagna fiberorganiserare som även kan härbärgera fibersplitters för PON-nätapplikationer. Typ: Utomhus skarvbox i rostfritt stål för kablar och mikrodukter Storlek: Ø 270, höjd 140 mm Kapsling: IP-klass 68 Kapacitet: 144 enkelskarvar, 48 mikrodukter NCD Fiber- och duktskarvbox Skarvbox av plast, passande för väggmontage i skyddade lägen ovan mark utomhus eller för inomhusanvändning. Boxen rymmer ett medelstort antal fibrer. Den har två centrala kabelingångar för inkommande kablar och 20 mindre ingångar som fördelar upp till 24 mikrodukter eller kablar. Alla ingångar är försedda med flexibla gummipackningar. Typ: Utomhus/inomhus skarvbox, väggmonterad Storlek: mm Kapsling: IP-klass 45 Kapacitet: 48 skarvar, 24 mikrodukter För utförligare information och datablad, besök Ericssons produktkatalog på se Solutions/Products/Cables and Interconnect 27

28 Installationsverktyg och tillbehör LTT Installationsverktyg för blåsfiber (ABF) Detta unika, lättanvända och lättviktiga verktyg är utformat för optimala prestanda vid installation av Ericssons blåsfiberenhet, EPFU. Verktyget levereras i en väska med alla nödvändiga tillbehör inkluderande två batterier, laddare och kalibreringsverktyg. Typ: Blåsfiberinstallation Produkter som stöds: Ericsson 1 8 fibers EPFU 3 8 mm mikrodukter Kapacitet: 100 m/min NTM Blåsspetsar Kulspetsar som kan fästas på ena änden av blåsfiberenheten för optimala prestanda. Dessa rekommenderas för långa installationssträckor med många duktskarvar och vid skarpa krökar. Spetsarna finns i två olika storlekar som passar olika typer av blåsfiber. Typ: Kulspets för EPFU NTM Rengöringssvampar Rengöringssvampar används när en mikrodukt ska rengöras från damm eller fukt. Svampen blåses helt enkelt genom mikrodukten med installationsverktygets tryckluft. Typ: Rengöringssvamp för 5/3,5 mm dukter LDK Mantelskalare Används för snabb och enkel skalning av valfri typ av mantel från multidukter. Ett utmärkt verktyg för att göra mittuttag, s.k. mid-span, på dukter. Typ: Mantelskalare Kapacitet: 1 24-vägs Ribbonet 1 7-vägs Micronet LDK Mantelskalare, dubbelmantlad dukt Skalverktyg för skalning av manteln på en dubbelmantlad HDPE multidukt (direkt nedgrävd). Typ: Mantelskalare för yttermantel 28

29 LDK 1951 Mantelskalare för enkelmantlad dukt Ett litet och behändigt verktyg för i första hand borttagning av enkelmantlade dukter. Typ: Mantelskalare för enkelmantlad dukt LDK Mantelskalare för mikrokabel Används för borttagning av manteln på mikrokablar. Verktyget levereras med tre raka och ett runt blad. Skärdjupet är ställbart. Typ: Mantelskalare för mikrokabel LDK Mikroduktkap Verktyget ger ett rent och rakt snitt som krävs för att åstadkomma en jämn duktskarv före montering av mikroduktkopplingar. Typ: Mikroduktkap LDK Skalverktyg för EPFU och CFU Används för borttagning av akrylathöljet på EPFU blåsfiberenheter eller CFU kompaktfiberenheter i mikrokablar för luftinstallation. Typ: EPFU, CFU skalverktyg För utförligare information och datablad, besök Ericssons produktkatalog på se Solutions/Products/Cables and Interconnect 29

30 Drop-kablar Ericssons drop-kablar är konstruerade för snabb och enkel installation och förbinder slutanvändare i FTTx-nät med en närbelägen fiberaccessterminal. Drop-kablar är vanligen ett bra val för kortare avstånd och där det är enkelt att komma åt att installera kabeln. Samtliga Ericssons drop-kablar är baserade på G657B-fibrer som är extra böjtåliga. Därigenom förenklas installationen och dämpningen minimeras när kabeln förläggs runt skarpa hörn. Fibern är kompatibel med standard 652D-fiber som används i anslutnings- och distributionskablar. TOL och TOL GNGQBDU Drop-kabel Halogenfria, flamskyddade drop-kablar med fast sekundärskyddad fiber för snabb och enkel skarvning och montering av kontaktdon. Kabeln är av extra robust design och därför lämplig för montering på direkt på vägg med kabelklammer. Två olika typer finns: inomhus- samt inom-/utomhusklassad. G657B-fiber med extra hög böjtålighet används för att installationen ska förenklas. Typ:Halogenfri, flamskyddad, tät sekundärskyddad konstruktion, inomhus eller inom-/ utomhusklassad Kapacitet: 1 4 fibrer Diameter: 4,8 mm Fibertyp: G657B (G652D-kompatibel) TOL GNGQBDU Drop-kabel Halogenfria, flamskyddade drop-kablar med fast sekundärskyddad fiber för snabb och enkel skarvning och montering av kontaktdon. Kabeln är extra smal och anpassad för montering i kabelkanal, rör eller andra skyddade utrymmen. G657B-fiber med extra hög böjtålighet används för att installationen ska förenklas. Typ: Halogenfri, flamskyddad, tät sekundärskyddad konstruktion, inomhusklassad. Kapacitet: 1 4 fibrer Diameter: 2,8 mm Fibertyp: G657B (G652D-kompatibel) TOL GNGQBDU Drop-kabel för inomhusanvändning Halogenfri, flamskyddad drop-kabel med lösa Typ: Halogenfri, flamskyddad rörkonstruktion för FTTx-applikationer. Kabeln Kapacitet: 1 12 fibrer används för både vertikala (stigare) och horisontella installationer i fastigheter. G657B-fiber med Fibertyp: G657B (G652D-kompatibel) Diameter: 3,95 mm extra hög böjtålighet används för att installationen ska förenklas. 30

31 Fiberanslutningsuttag och O/E-omvandling Ericssons fiberanslutningsuttag (FTB) och O/E-omvandlingsenheter installeras i slutanvändarens lokaler som t.ex. i bostäder och kontor. Enheterna är lätta att installera och ger ett gott fiberskydd i en estetisk men samtidigt diskret design. NEG Fiberanslutningsuttag FTB som kan användas som allsidig fiberavslutningspunkt för FTTH- och FTTD-tillämpningar. Adapterplattan kan när som helst bytas ut mot en medieomvandlingsmodul i miniformat, som förvandlar den passiva vägguttaget till en aktiv fiberoptisk medieomvandlare. En inre kassett med snäpplock skyddar överskottsfiber, och en kontaktadapterplatta ger en kapacitet på 1 6 fiberoptiska kontaktdon. Typ: FTTH/FTTD Fiberoptiskt anslutningsuttag, inomhusanvändning Mått: mm Kapacitet: 1 3 SC, 1 6 LC KDU /1 Fiberoptisk medieomvandlare OPW 120 OPW 120 är en fiberoptisk medieomvandlare för FTTH- och FTTD-applikationer. Med sin unika design och avancerade egenskaper ger OPW 120 en mycket framtidssäker lösning för alla Ethernetbaserade bredbandsnät. OPW 120 är helt och hållet en konfigurationsfri plug and playenhet, vilket gör det mycket enkelt för användaren att komma igång efter installation. Typ: Medieomvandlare med kåpa 100BaseBX till 100BaseTX, singelfiber Mått: mm (yttre kåpa) mm (medieomvandlingsmodul) Kapacitet: 100 Mbit/s, 20 km räckvidd (typiskt) NEG /040 Fiberanslutningsuttag FTTD Detta fiberuttag är avsett för anslutning av optisk fiber i FTTD-applikationer. Uttaget passar till ett separat fiberskyddshölje (tillval) som monteras inuti kabelkanalen. Höljet innehåller snäppfästen för mikrodukter eller drop-kablar. Det finns ett urval av monteringsplattor för olika kontaktdonstyper. Typ: FTTD Fiberoptiskt anslutningsuttag, inomhusanvändning Mått: mm Kapacitet: 2 SC, 4 LC, 2 MT-RJ 5/NEG Fiberanslutningsdosa Uttag konstruerad för anslutning av fibrer för utomhusbruk i FTTx-tillämpningar. Dosan ansluter och skyddar fiber eller dukter för det slutliga dropkablaget. Den kan även användas som allsidigt fiberoptiskt vägguttag utomhus. Dosan passar för såväl blåsfiberinstallationer som drop-kablar. Typ: FTTH Fiberoptisk anslutningsdosa, utom- och inomhusbruk Mått: mm Kapsling: IP-klass 54 Kapacitet: 4 SC, 4 LC För utförligare information och datablad, besök Ericssons produktkatalog på se Solutions/Products/Cables and Interconnect 31
