1 Ruukkis pålprodukter, uppdateringar och nyheter. Hannu Vesamäki Stålpåledagen

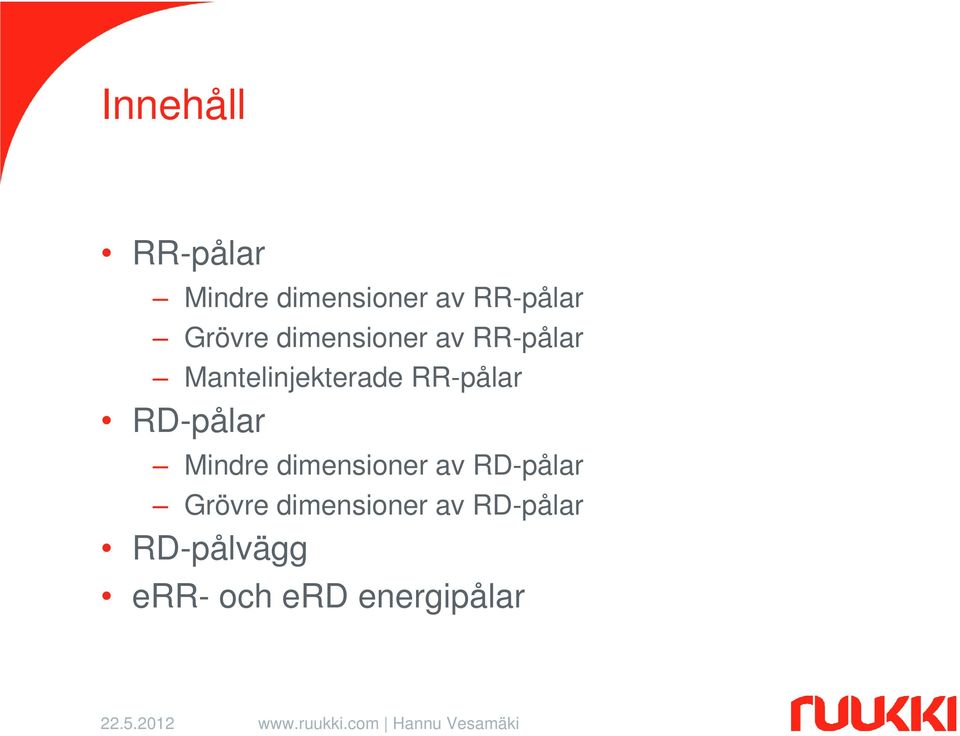

2 Innehåll RR-pålar Mindre dimensioner av RR-pålar Grövre dimensioner av RR-pålar Mantelinjekterade RR-pålar RD-pålar Mindre dimensioner av RD-pålar Grövre dimensioner av RD-pålar RD-pålvägg err- och erd energipålar

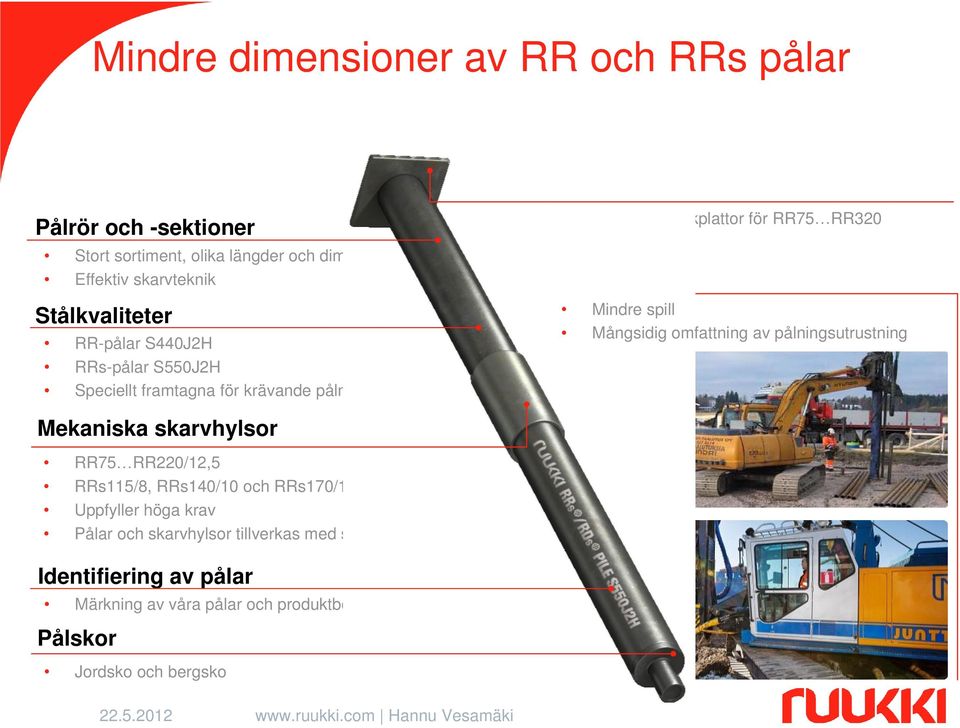

3 Mindre dimensioner av RR och RRs pålar Pålrör och -sektioner Stort sortiment, olika längder och dimensioner Effektiv skarvteknik Stålkvaliteter RR-pålar S440J2H RRs-pålar S550J2H Speciellt framtagna för krävande pålningsändamål. Tryckplattor Standard tryckplattor för RR75 Installation RR320 Mindre spill Mångsidig omfattning av pålningsutrustning Mekaniska skarvhylsor RR75 RR220/12,5 RRs115/8, RRs140/10 och RRs170/10 Uppfyller höga krav Pålar och skarvhylsor tillverkas med snäva toleranser Identifiering av pålar Märkning av våra pålar och produktbeskrivning Pålskor Jordsko och bergsko

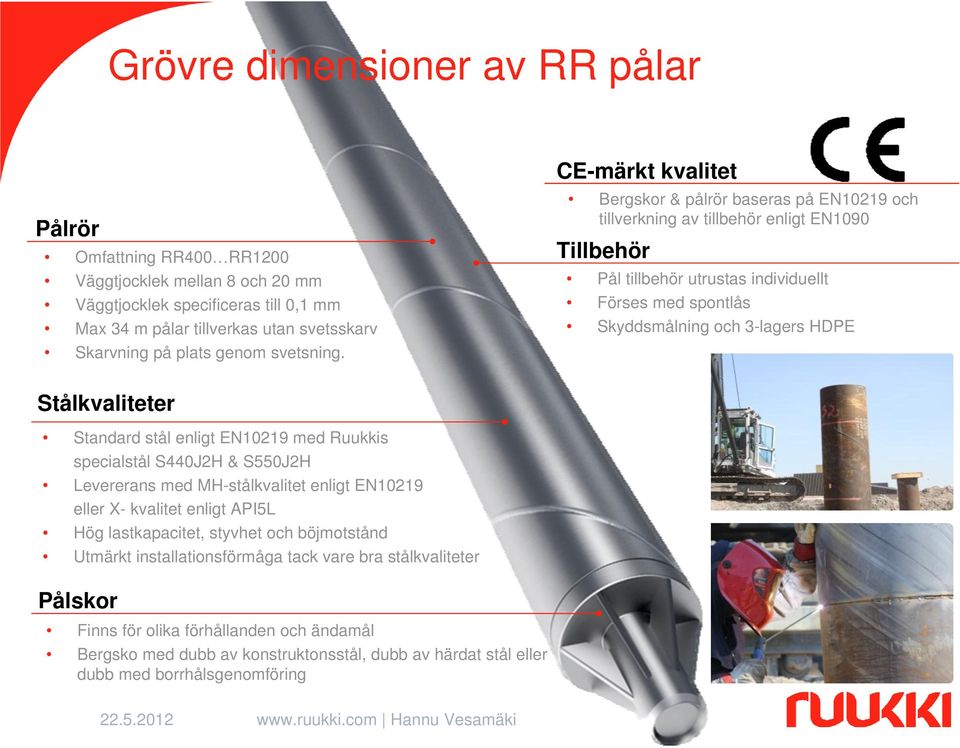

4 Grövre dimensioner av RR pålar Pålrör Omfattning RR400 RR1200 Väggtjocklek mellan 8 och 20 mm Väggtjocklek specificeras till 0,1 mm Max 34 m pålar tillverkas utan svetsskarv Skarvning på plats genom svetsning. CE-märkt kvalitet Bergskor & pålrör baseras på EN10219 och tillverkning av tillbehör enligt EN1090 Tillbehör Pål tillbehör utrustas individuellt Förses med spontlås Skyddsmålning och 3-lagers HDPE Stålkvaliteter Standard stål enligt EN10219 med Ruukkis specialstål S440J2H & S550J2H Levererans med MH-stålkvalitet enligt EN10219 eller X- kvalitet enligt API5L Hög lastkapacitet, styvhet och böjmotstånd Utmärkt installationsförmåga tack vare bra stålkvaliteter Pålskor Finns för olika förhållanden och ändamål Bergsko med dubb av konstruktonsstål, dubb av härdat stål eller dubb med borrhålsgenomföring

5 Mantelinjekterad CSG RR-påle Pålsektion Pålstorlekar från RR75 till RR140 Effektiv skarvteknik Geotekniska förhållanden Passar i friktionsjord där mantelmotståndet medger kortare pållängder. Kan användas mot korrosion i speciella fall. Installation Vid installation matas vatten-cement bruk ned via påltoppen. Injekteringsbruket trycks via slagen på pålen. Kan också tryckas ut mha pump. Mantelöppnaren skapar tillräckligt med utrymme för injekteringsbruket runt omkring pålen. Injekteringsbruket strömmar ut till det utrymme som omger pålen i jorden och på marken via injekteringshålets nedre del av pålen. Stor friktion mellan injekteringsbruk och omgivande jord Pålskor Jord- eller bergsko

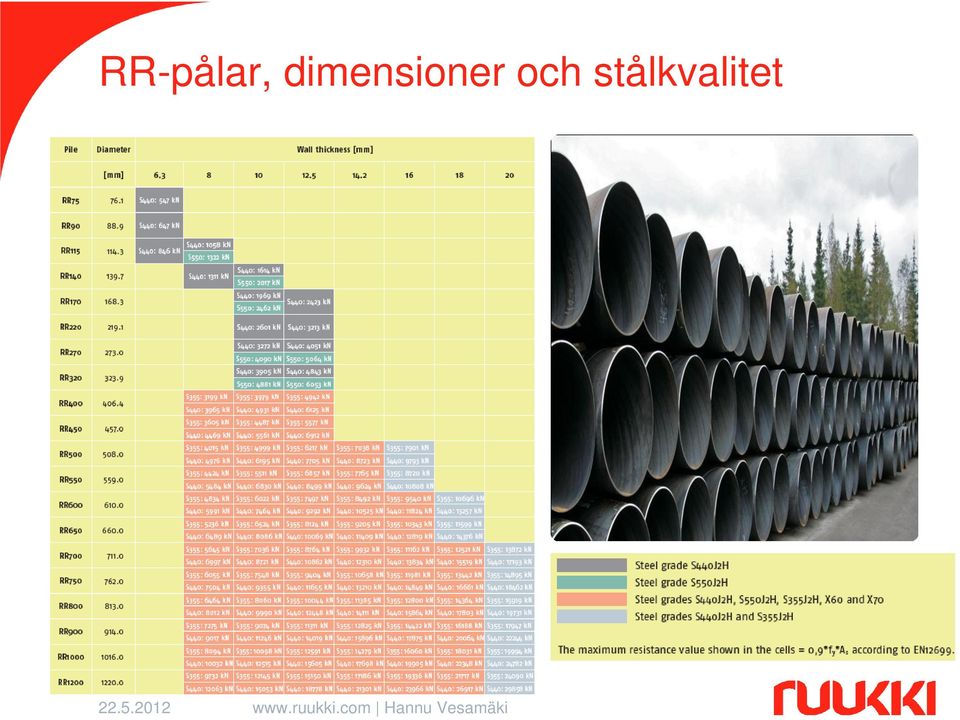

6 RR-pålar, dimensioner och stålkvalitet

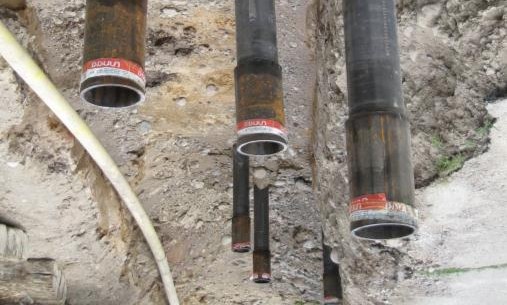

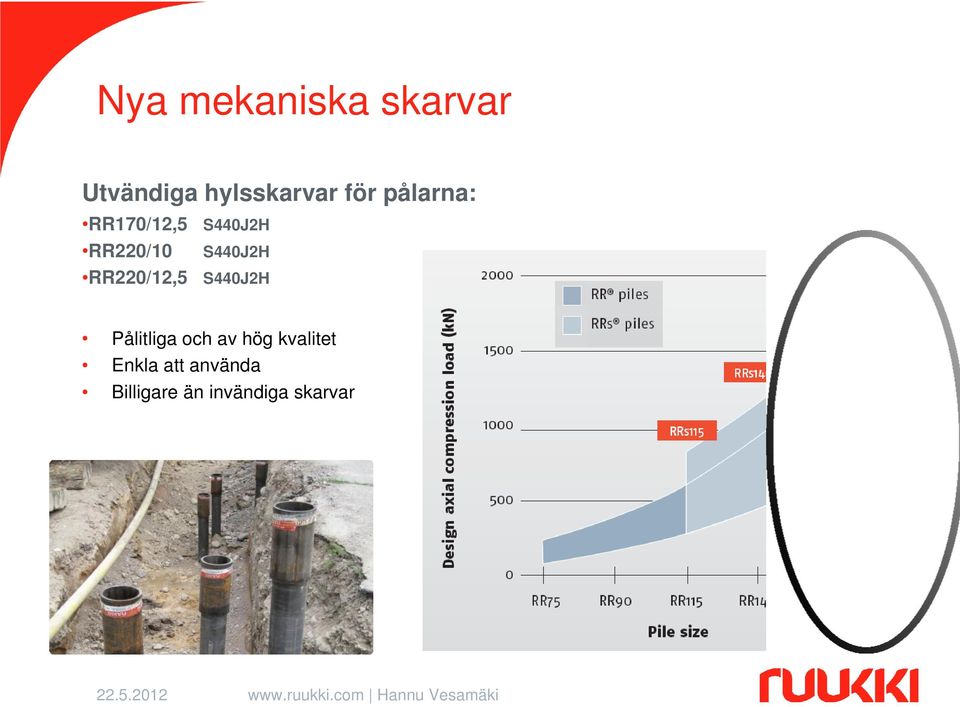

7 Nya mekaniska skarvar Utvändiga hylsskarvar för pålarna: RR170/12,5 S440J2H RR220/10 S440J2H RR220/12,5 S440J2H Pålitliga och av hög kvalitet Enkla att använda Billigare än invändiga skarvar

8 Ny mekanisk skarv för RR220 påle För pålar RR220/10 och RR220/12,5, S440J2H Testade på KTH Uppfyller alla föreskrifter Tryckhållfasthet > 4,5 MN Böjmoment ~280 knm Böjstyvhet ~ knm² Tillverkas med snäva toleranser

9 Uppdaterade bergskor för grövre RR-pålar Bergskor (RR270-RR1200) beräknas enligt Eurokod Skäl för nya beräkningar: Eurokod Högre pållaster mht ökat godstjocklek och högre stålkvaliteter Alla våra bergskor modelleras, analyseras med FEM Ändringar i struktur, material och väggtjocklek Alla bergskor är CE-märkta produkter enligt EN1090

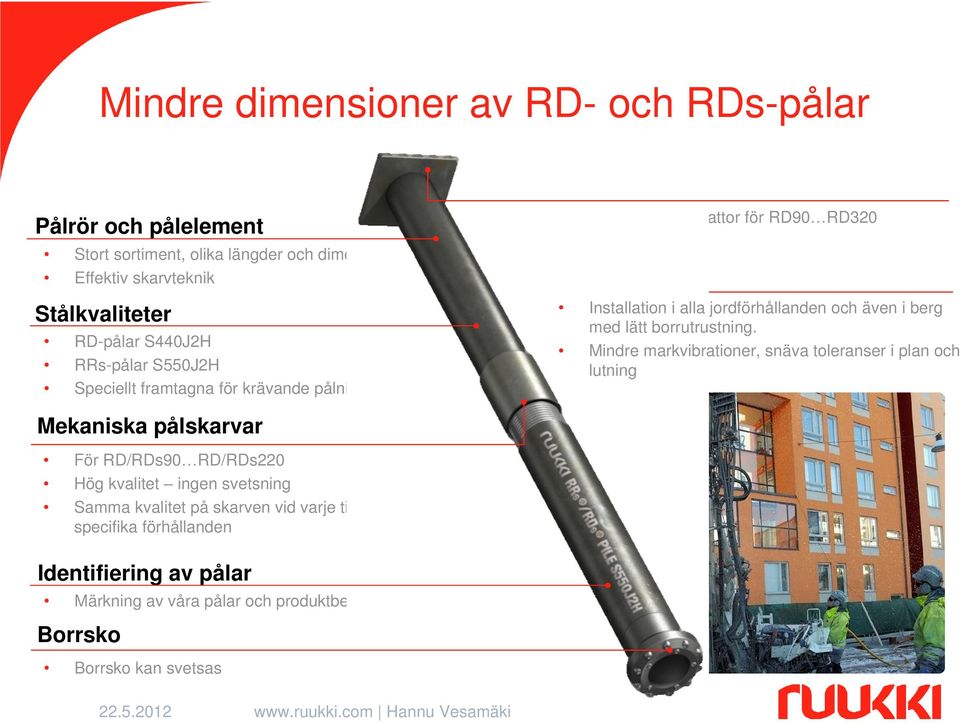

10 Mindre dimensioner av RD- och RDs-pålar Tryckplattor Pålrör och pålelement Stort sortiment, olika längder och dimensioner Effektiv skarvteknik Stålkvaliteter RD-pålar S440J2H RRs-pålar S550J2H Speciellt framtagna för krävande pålningsändamål. Standard tryckplattor för RD90 Installation RD320 Installation i alla jordförhållanden och även i berg med lätt borrutrustning. Mindre markvibrationer, snäva toleranser i plan och lutning Mekaniska pålskarvar För RD/RDs90 RD/RDs220 Hög kvalitet ingen svetsning Samma kvalitet på skarven vid varje tillfälle trots olika platsspecifika förhållanden Identifiering av pålar Märkning av våra pålar och produktbeskrivning Borrsko Borrsko kan svetsas

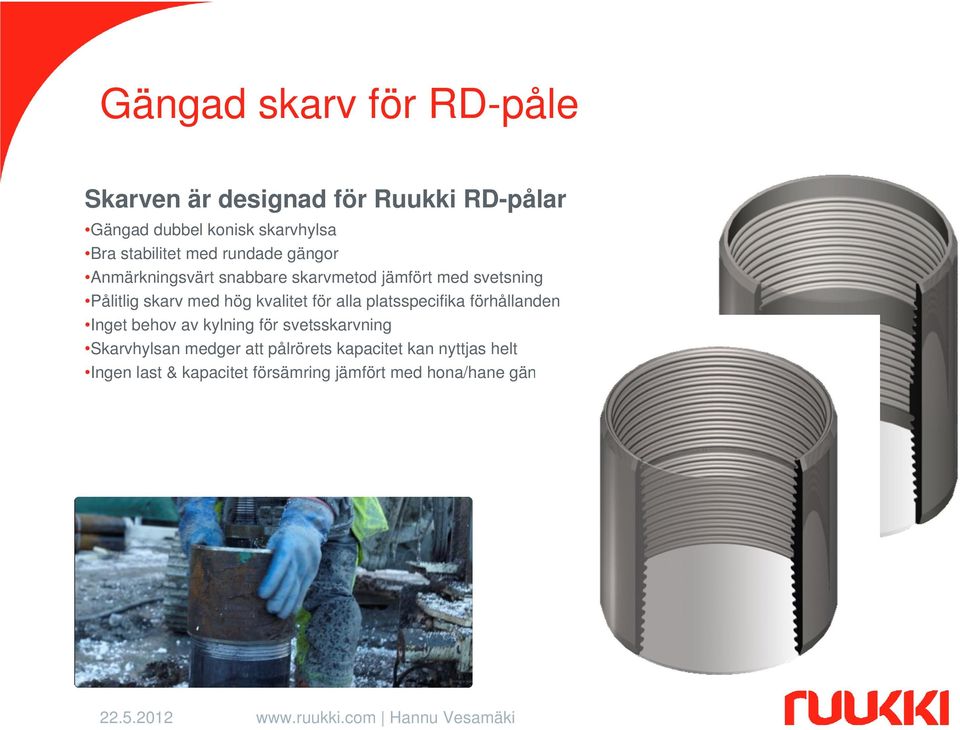

11 Gängad skarv för RD-påle Skarven är designad för Ruukki RD-pålar Gängad dubbel konisk skarvhylsa Bra stabilitet med rundade gängor Anmärkningsvärt snabbare skarvmetod jämfört med svetsning Pålitlig skarv med hög kvalitet för alla platsspecifika förhållanden Inget behov av kylning för svetsskarvning Skarvhylsan medger att pålrörets kapacitet kan nyttjas helt Ingen last & kapacitet försämring jämfört med hona/hane gängad skarv.

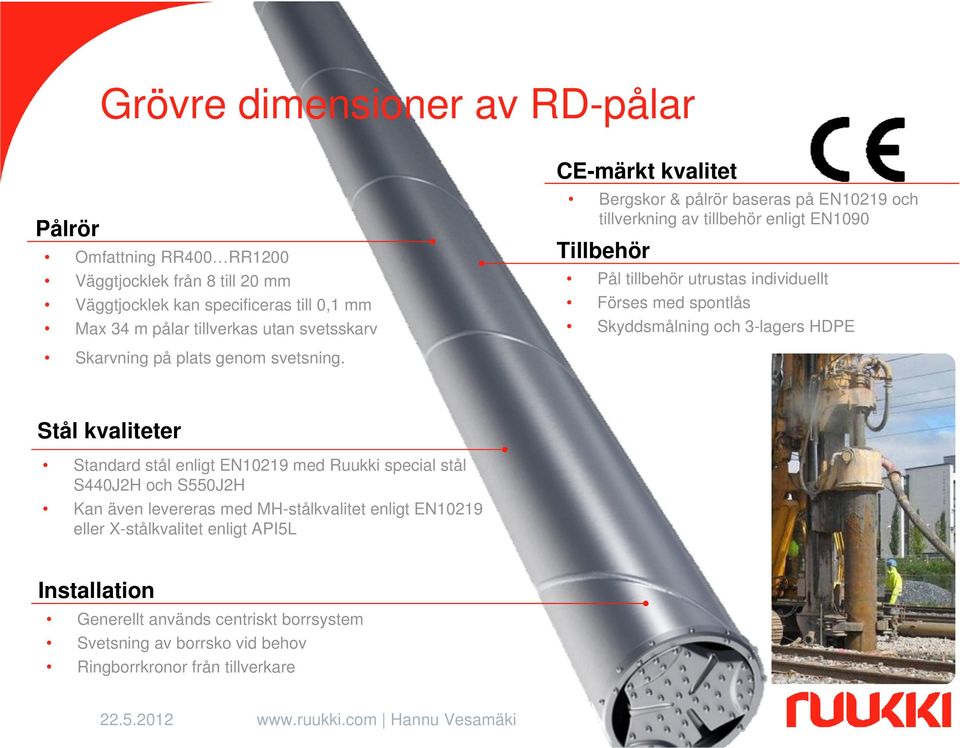

12 Grövre dimensioner av RD-pålar Pålrör Omfattning RR400 RR1200 Väggtjocklek från 8 till 20 mm Väggtjocklek kan specificeras till 0,1 mm Max 34 m pålar tillverkas utan svetsskarv CE-märkt kvalitet Bergskor & pålrör baseras på EN10219 och tillverkning av tillbehör enligt EN1090 Tillbehör Pål tillbehör utrustas individuellt Förses med spontlås Skyddsmålning och 3-lagers HDPE Skarvning på plats genom svetsning. Stål kvaliteter Standard stål enligt EN10219 med Ruukki special stål S440J2H och S550J2H Kan även levereras med MH-stålkvalitet enligt EN10219 eller X-stålkvalitet enligt API5L Installation Generellt används centriskt borrsystem Svetsning av borrsko vid behov Ringborrkronor från tillverkare

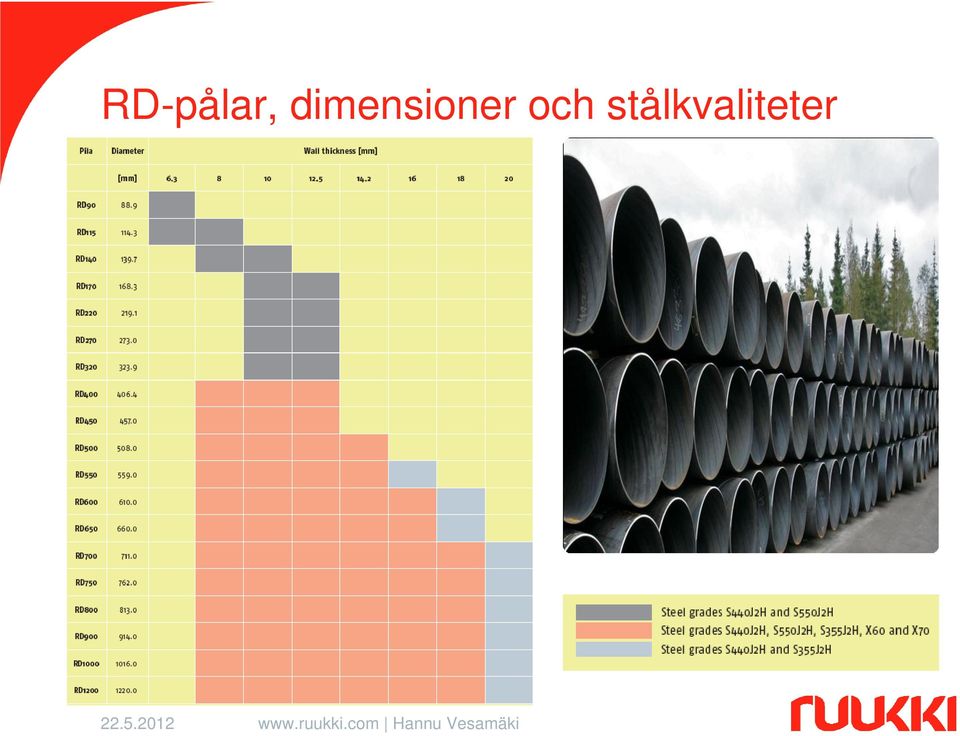

13 RD-pålar, dimensioner och stålkvaliteter

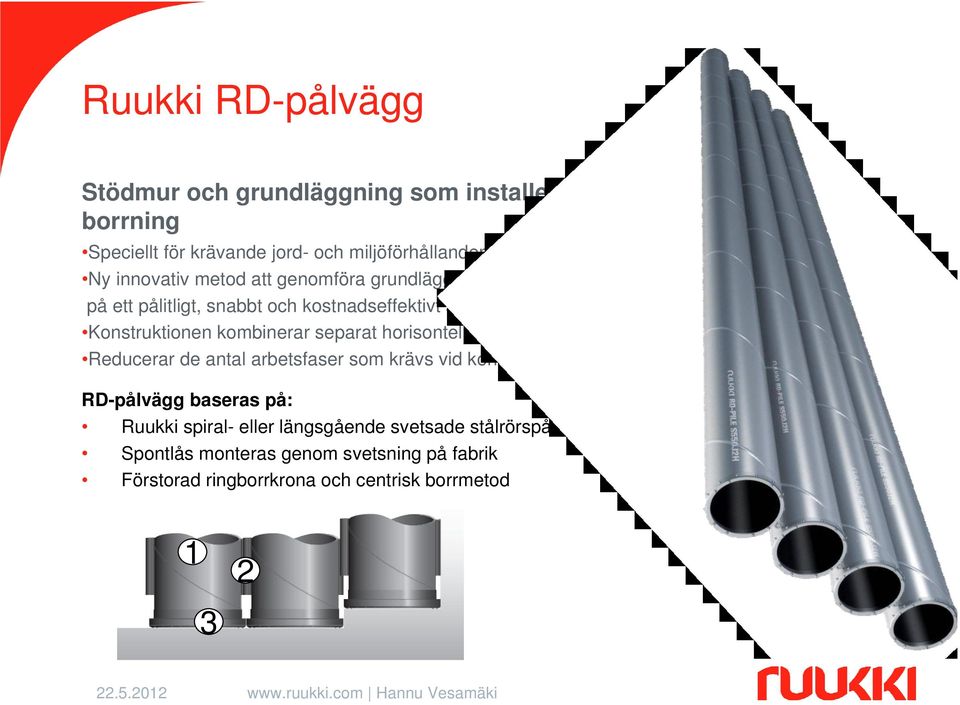

14 Ruukki RD-pålvägg Stödmur och grundläggning som installeras med borrning Speciellt för krävande jord- och miljöförhållanden. Ny innovativ metod att genomföra grundläggning för hus med källare på ett pålitligt, snabbt och kostnadseffektivt sätt. Konstruktionen kombinerar separat horisontella och vertikala laster Reducerar de antal arbetsfaser som krävs vid konventionellt byggande RD-pålvägg baseras på: Ruukki spiral- eller längsgående svetsade stålrörspålar Spontlås monteras genom svetsning på fabrik Förstorad ringborrkrona och centrisk borrmetod 1 2 3

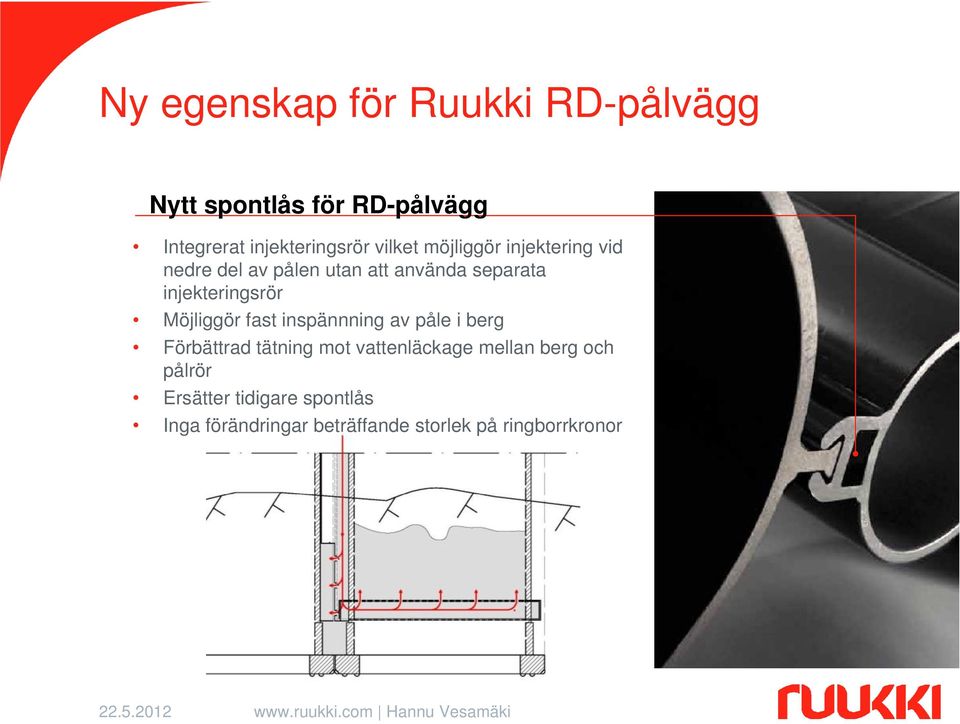

15 Ny egenskap för Ruukki RD-pålvägg Nytt spontlås för RD-pålvägg Integrerat injekteringsrör vilket möjliggör injektering vid nedre del av pålen utan att använda separata injekteringsrör Möjliggör fast inspännning av påle i berg Förbättrad tätning mot vattenläckage mellan berg och pålrör Ersätter tidigare spontlås Inga förändringar beträffande storlek på ringborrkronor

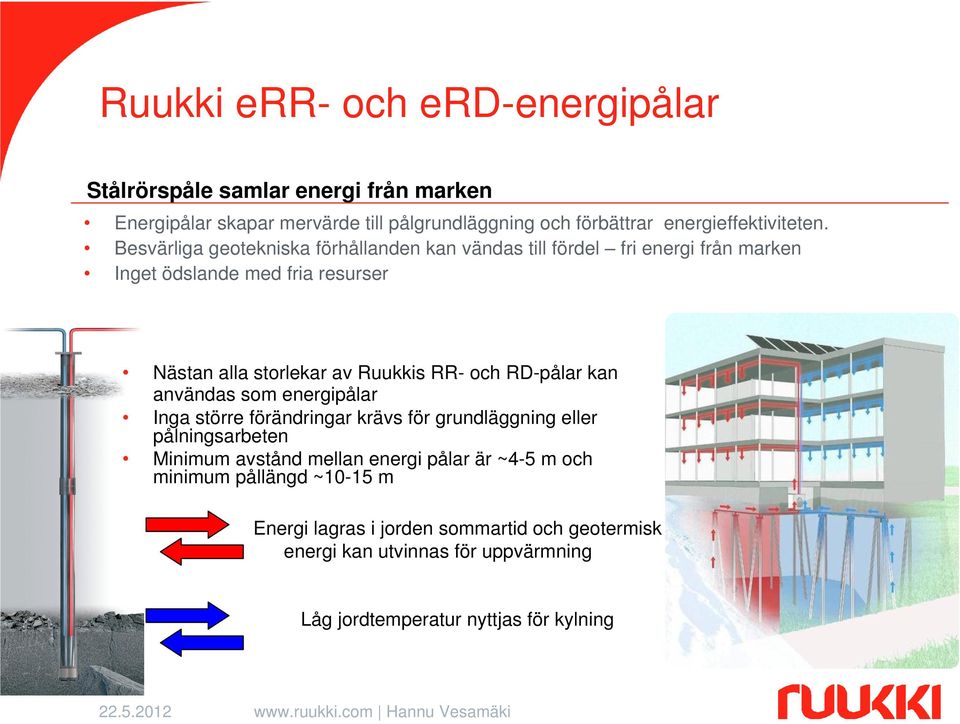

16 Ruukki err- och erd-energipålar Stålrörspåle samlar energi från marken Energipålar skapar mervärde till pålgrundläggning och förbättrar energieffektiviteten. Besvärliga geotekniska förhållanden kan vändas till fördel fri energi från marken Inget ödslande med fria resurser Nästan alla storlekar av Ruukkis RR- och RD-pålar kan användas som energipålar Inga större förändringar krävs för grundläggning eller pålningsarbeten Minimum avstånd mellan energi pålar är ~4-5 m och minimum pållängd ~10-15 m Energi lagras i jorden sommartid och geotermisk energi kan utvinnas för uppvärmning Låg jordtemperatur nyttjas för kylning
