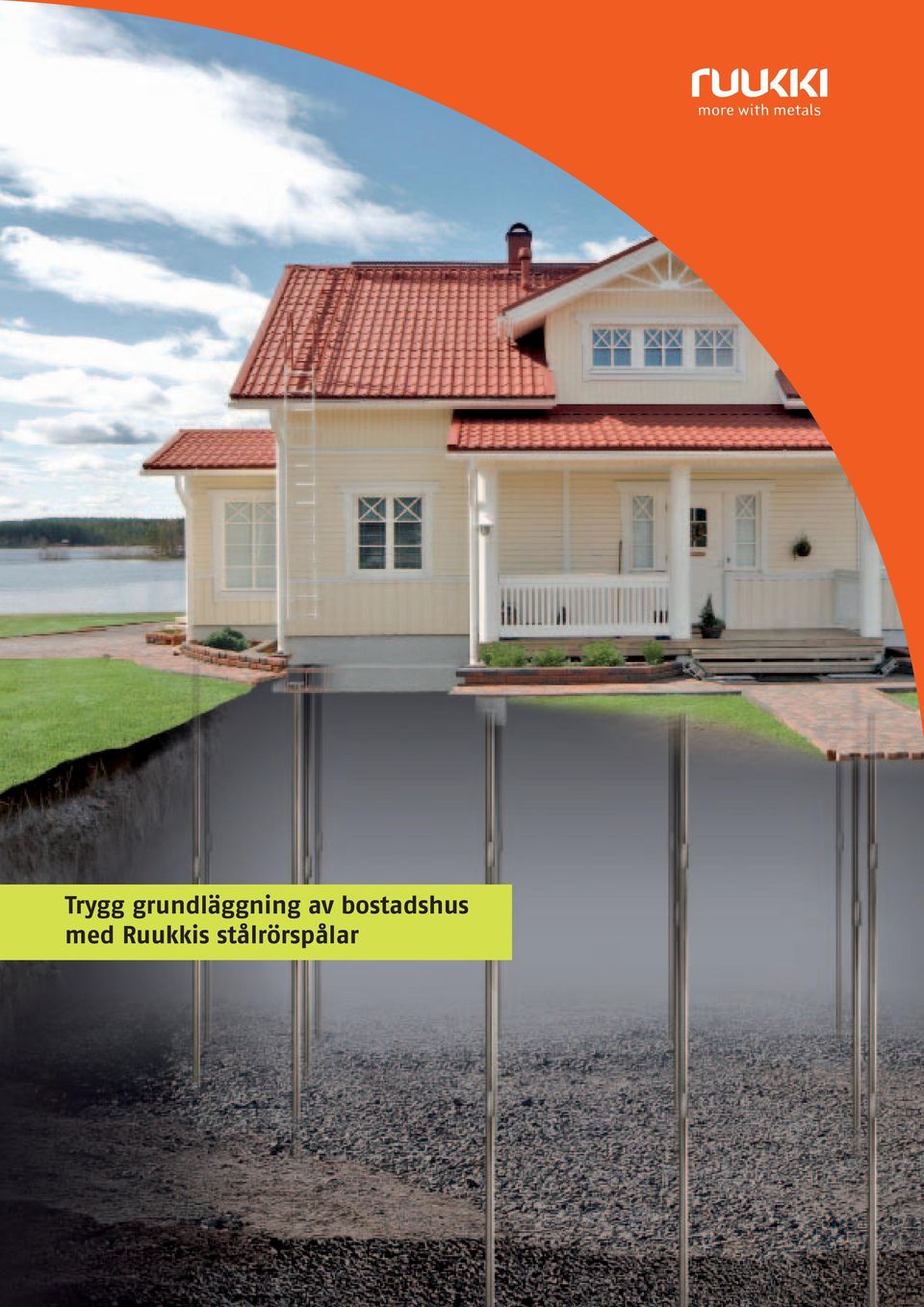

1 Trygg grundläggning av bostadshus med Ruukkis stålrörspålar

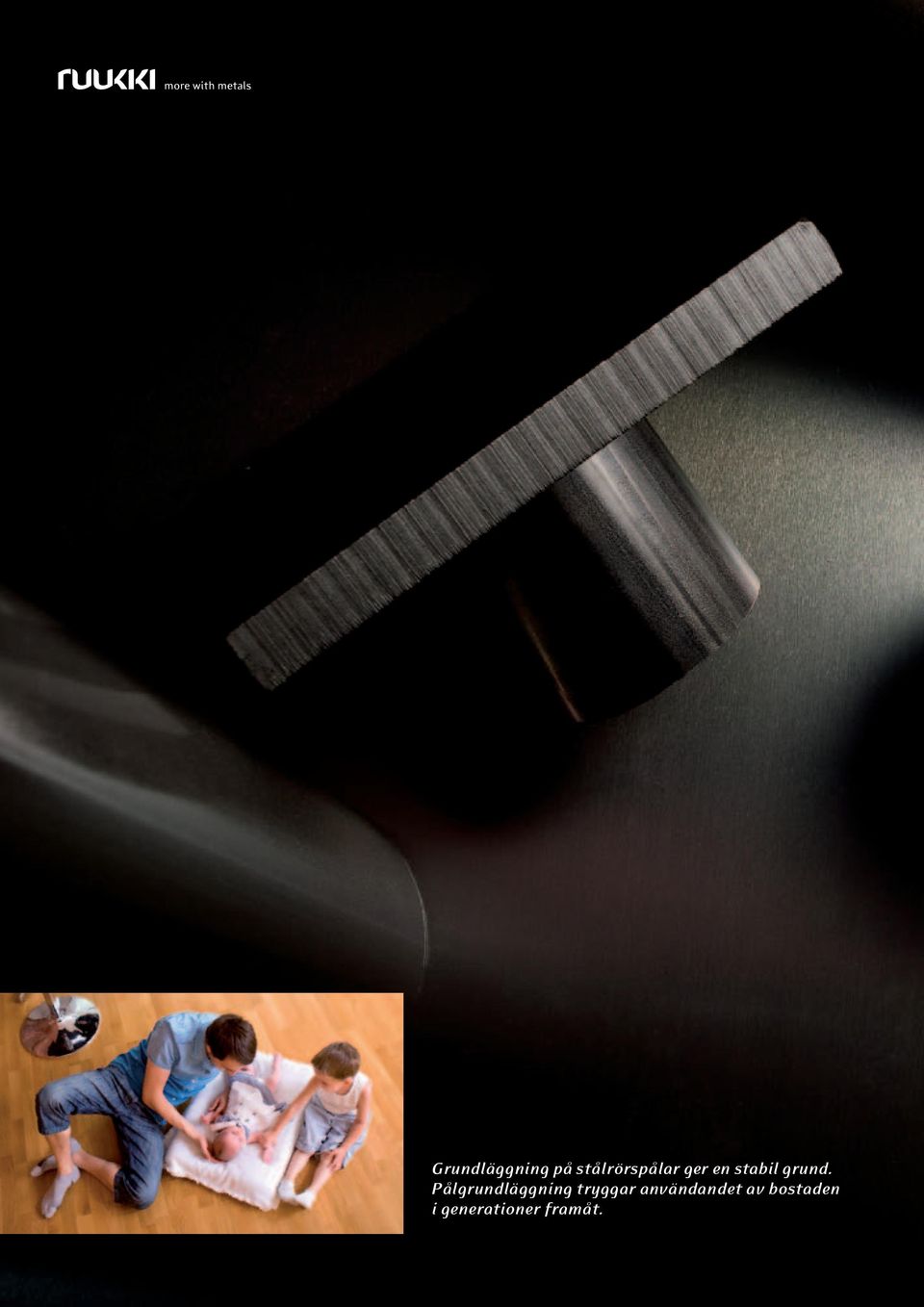

2 Grundläggning på stålrörspålar ger en stabil grund. Pålgrundläggning tryggar användandet av bostaden i generationer framåt.

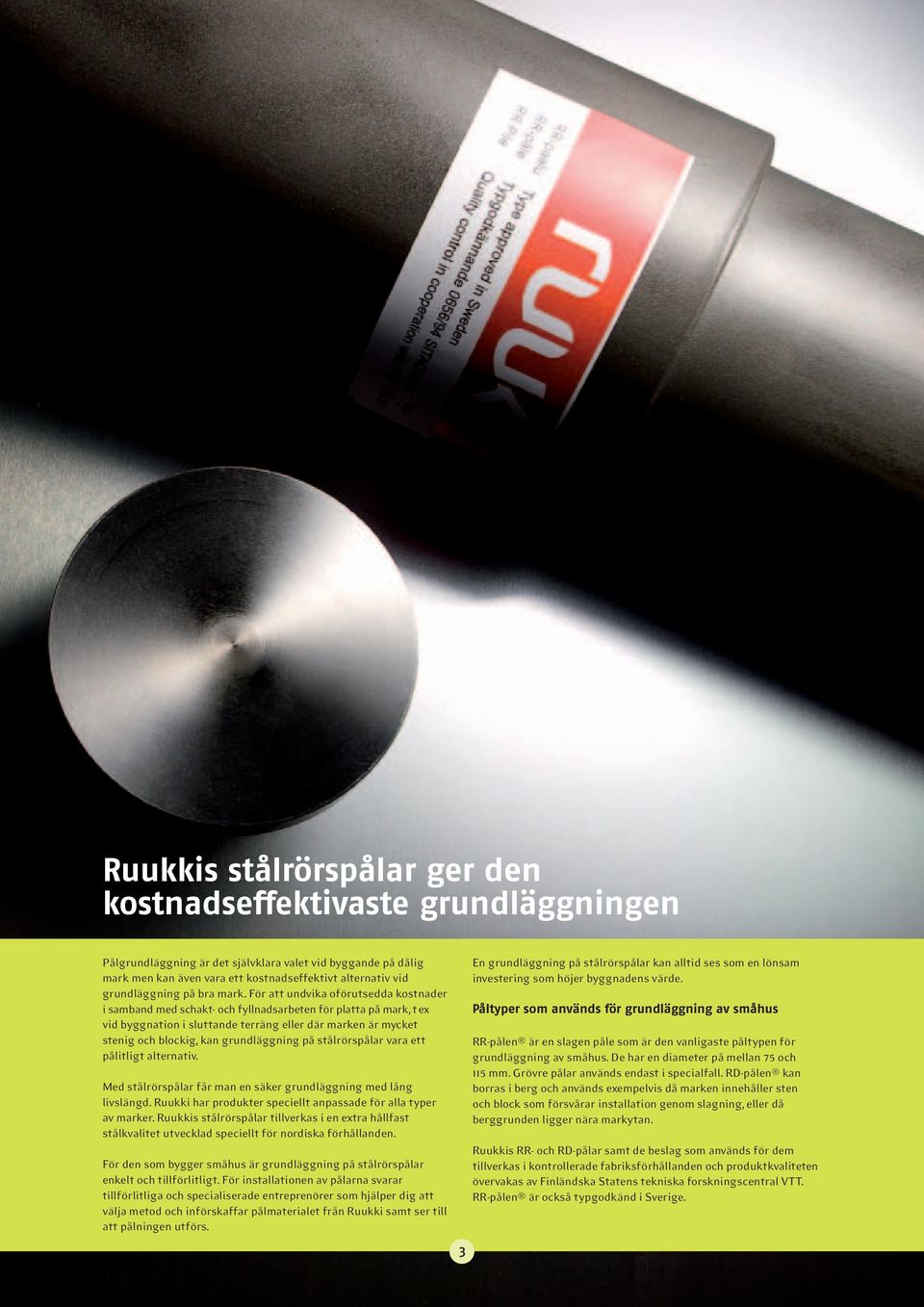

3 Ruukkis stålrörspålar ger den kostnadseffektivaste grundläggningen Pålgrundläggning är det självklara valet vid byggande på dålig mark men kan även vara ett kostnadseffektivt alternativ vid grundläggning på bra mark. För att undvika oförutsedda kostnader i samband med schakt- och fyllnadsarbeten för platta på mark, t ex vid byggnation i sluttande terräng eller där marken är mycket stenig och blockig, kan grundläggning på stålrörspålar vara ett pålitligt alternativ. Med stålrörspålar får man en säker grundläggning med lång livslängd. Ruukki har produkter speciellt anpassade för alla typer av marker. Ruukkis stålrörspålar tillverkas i en extra hållfast stålkvalitet utvecklad speciellt för nordiska förhållanden. För den som bygger småhus är grundläggning på stålrörspålar enkelt och tillförlitligt. För installationen av pålarna svarar tillförlitliga och specialiserade entreprenörer som hjälper dig att välja metod och införskaffar pålmaterialet från Ruukki samt ser till att pålningen utförs. 3 En grundläggning på stålrörspålar kan alltid ses som en lönsam investering som höjer byggnadens värde. Påltyper som används för grundläggning av småhus RR-pålen är en slagen påle som är den vanligaste påltypen för grundläggning av småhus. De har en diameter på mellan 75 och 115 mm. Grövre pålar används endast i specialfall. RD-pålen kan borras i berg och används exempelvis då marken innehåller sten och block som försvårar installation genom slagning, eller då berggrunden ligger nära markytan. Ruukkis RR- och RD-pålar samt de beslag som används för dem tillverkas i kontrollerade fabriksförhållanden och produktkvaliteten övervakas av Finländska Statens tekniska forskningscentral VTT. RR-pålen är också typgodkänd i Sverige.

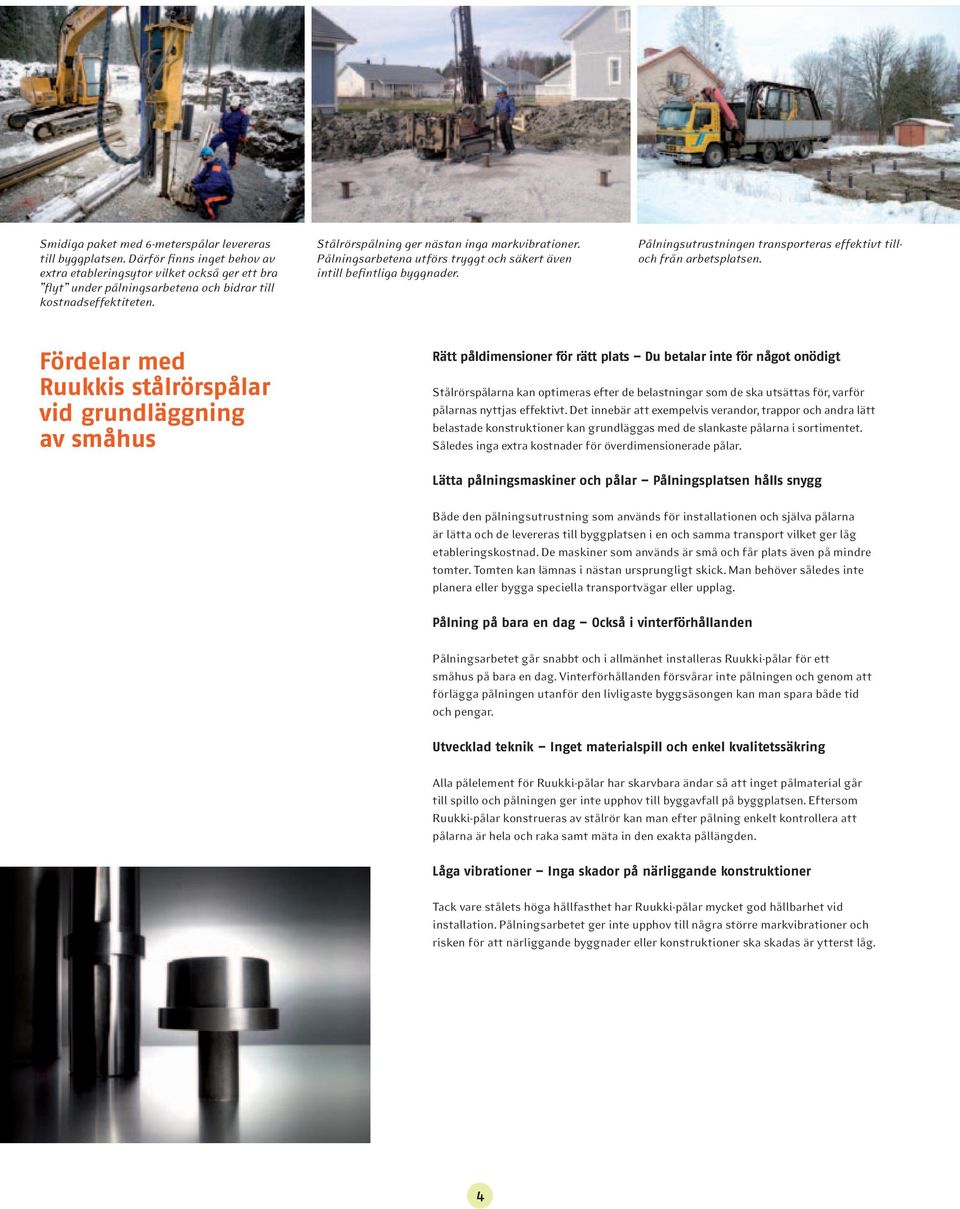

4 Smidiga paket med 6-meterspålar levereras till byggplatsen. Därför finns inget behov av extra etableringsytor vilket också ger ett bra flyt under pålningsarbetena och bidrar till kostnadseffektiteten. Stålrörspålning ger nästan inga markvibrationer. Pålningsarbetena utförs tryggt och säkert även intill befintliga byggnader. Pålningsutrustningen transporteras effektivt tilloch från arbetsplatsen. Fördelar med Ruukkis stålrörspålar vid grundläggning av småhus Rätt påldimensioner för rätt plats Du betalar inte för något onödigt Stålrörspålarna kan optimeras efter de belastningar som de ska utsättas för, varför pålarnas nyttjas effektivt. Det innebär att exempelvis verandor, trappor och andra lätt belastade konstruktioner kan grundläggas med de slankaste pålarna i sortimentet. Således inga extra kostnader för överdimensionerade pålar. Lätta pålningsmaskiner och pålar Pålningsplatsen hålls snygg Både den pålningsutrustning som används för installationen och själva pålarna är lätta och de levereras till byggplatsen i en och samma transport vilket ger låg etableringskostnad. De maskiner som används är små och får plats även på mindre tomter. Tomten kan lämnas i nästan ursprungligt skick. Man behöver således inte planera eller bygga speciella transportvägar eller upplag. Pålning på bara en dag Också i vinterförhållanden Pålningsarbetet går snabbt och i allmänhet installeras Ruukki-pålar för ett småhus på bara en dag. Vinterförhållanden försvårar inte pålningen och genom att förlägga pålningen utanför den livligaste byggsäsongen kan man spara både tid och pengar. Utvecklad teknik Inget materialspill och enkel kvalitetssäkring Alla pålelement för Ruukki-pålar har skarvbara ändar så att inget pålmaterial går till spillo och pålningen ger inte upphov till byggavfall på byggplatsen. Eftersom Ruukki-pålar konstrueras av stålrör kan man efter pålning enkelt kontrollera att pålarna är hela och raka samt mäta in den exakta pållängden. Låga vibrationer Inga skador på närliggande konstruktioner Tack vare stålets höga hållfasthet har Ruukki-pålar mycket god hållbarhet vid installation. Pålningsarbetet ger inte upphov till några större markvibrationer och risken för att närliggande byggnader eller konstruktioner ska skadas är ytterst låg. 4

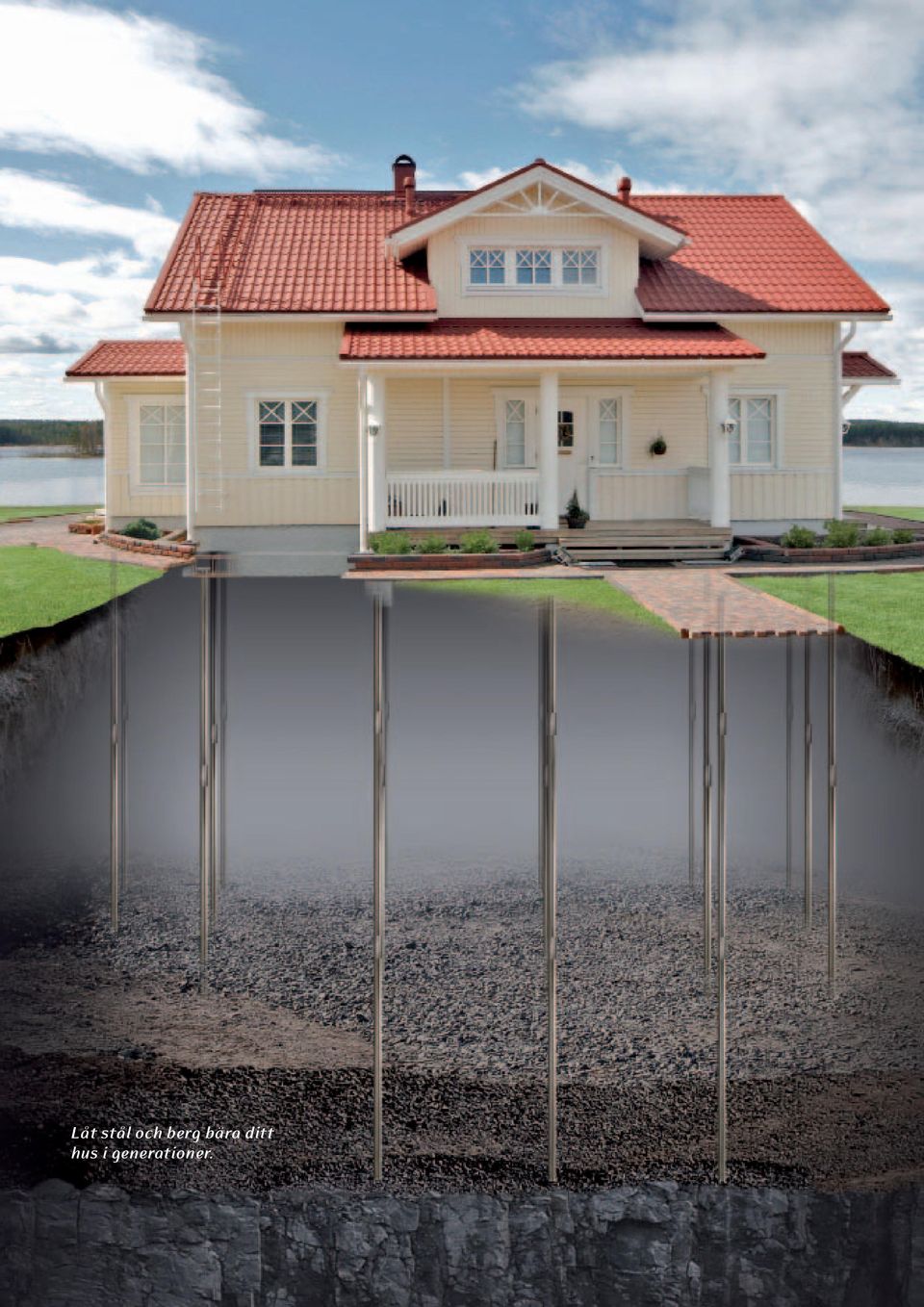

5 Låt stål och berg bära ditt hus i generationer.

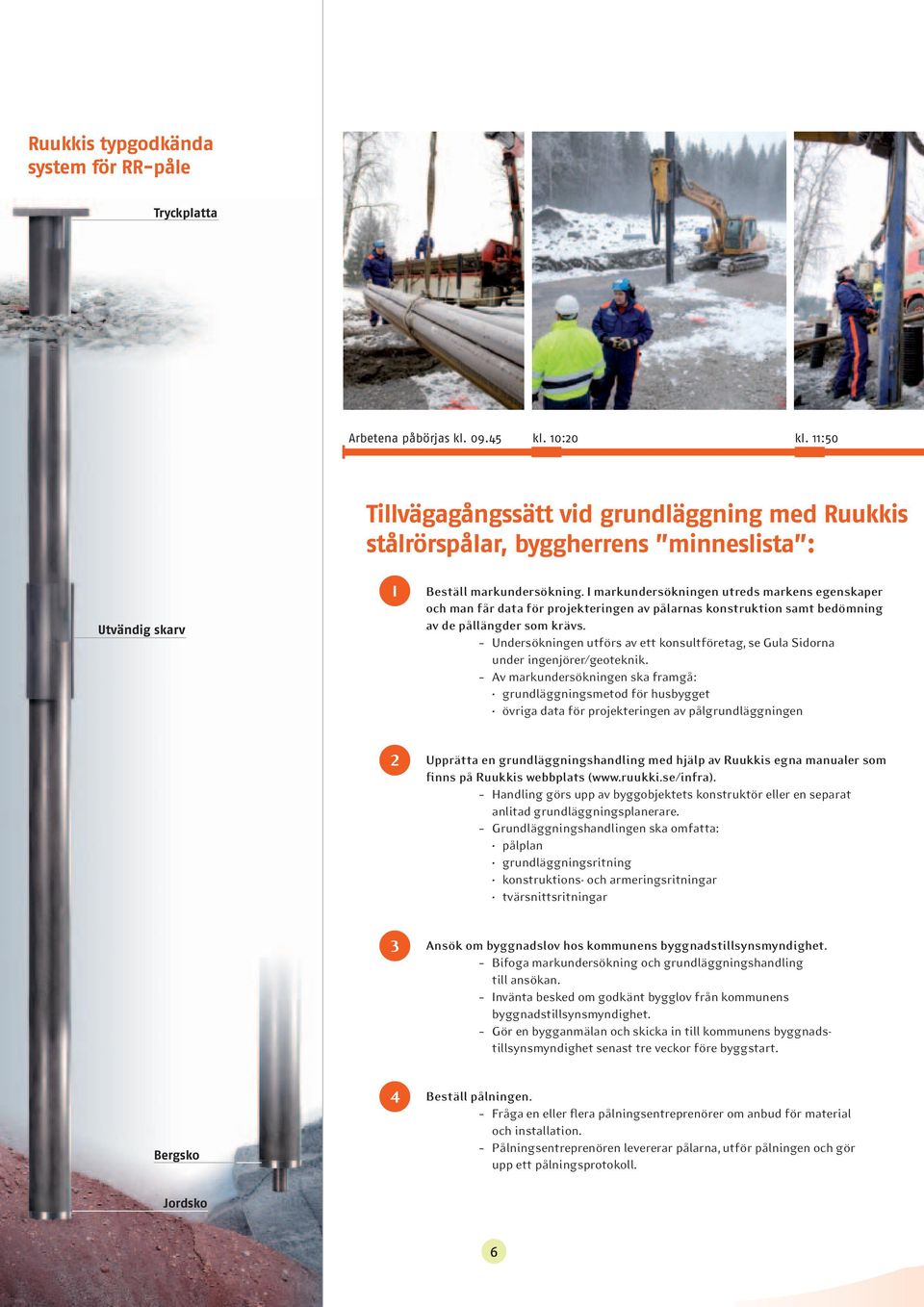

6 Ruukkis typgodkända system för RR-påle Tryckplatta Arbetena påbörjas kl kl. 10:20 kl. 11:50 Tillvägagångssätt vid grundläggning med Ruukkis stålrörspålar, byggherrens minneslista : Utvändig skarv 1 Beställ markundersökning. I markundersökningen utreds markens egenskaper och man får data för projekteringen av pålarnas konstruktion samt bedömning av de pållängder som krävs. Undersökningen utförs av ett konsultföretag, se Gula Sidorna under ingenjörer/geoteknik. Av markundersökningen ska framgå: grundläggningsmetod för husbygget övriga data för projekteringen av pålgrundläggningen 2 Upprätta en grundläggningshandling med hjälp av Ruukkis egna manualer som finns på Ruukkis webbplats ( Handling görs upp av byggobjektets konstruktör eller en separat anlitad grundläggningsplanerare. Grundläggningshandlingen ska omfatta: pålplan grundläggningsritning konstruktions- och armeringsritningar tvärsnittsritningar 3 Ansök om byggnadslov hos kommunens byggnadstillsynsmyndighet. Bifoga markundersökning och grundläggningshandling till ansökan. Invänta besked om godkänt bygglov från kommunens byggnadstillsynsmyndighet. Gör en bygganmälan och skicka in till kommunens byggnadstillsynsmyndighet senast tre veckor före byggstart. Bergsko 4 Beställ pålningen. Fråga en eller flera pålningsentreprenörer om anbud för material och installation. Pålningsentreprenören levererar pålarna, utför pålningen och gör upp ett pålningsprotokoll. Jordsko 6

7 Ruukkis system för RD-påle Tryckplatta kl. 14:20 Arbetena färdiga kl Utvändig gängad skarv 7 Borrkrona/Slagsko

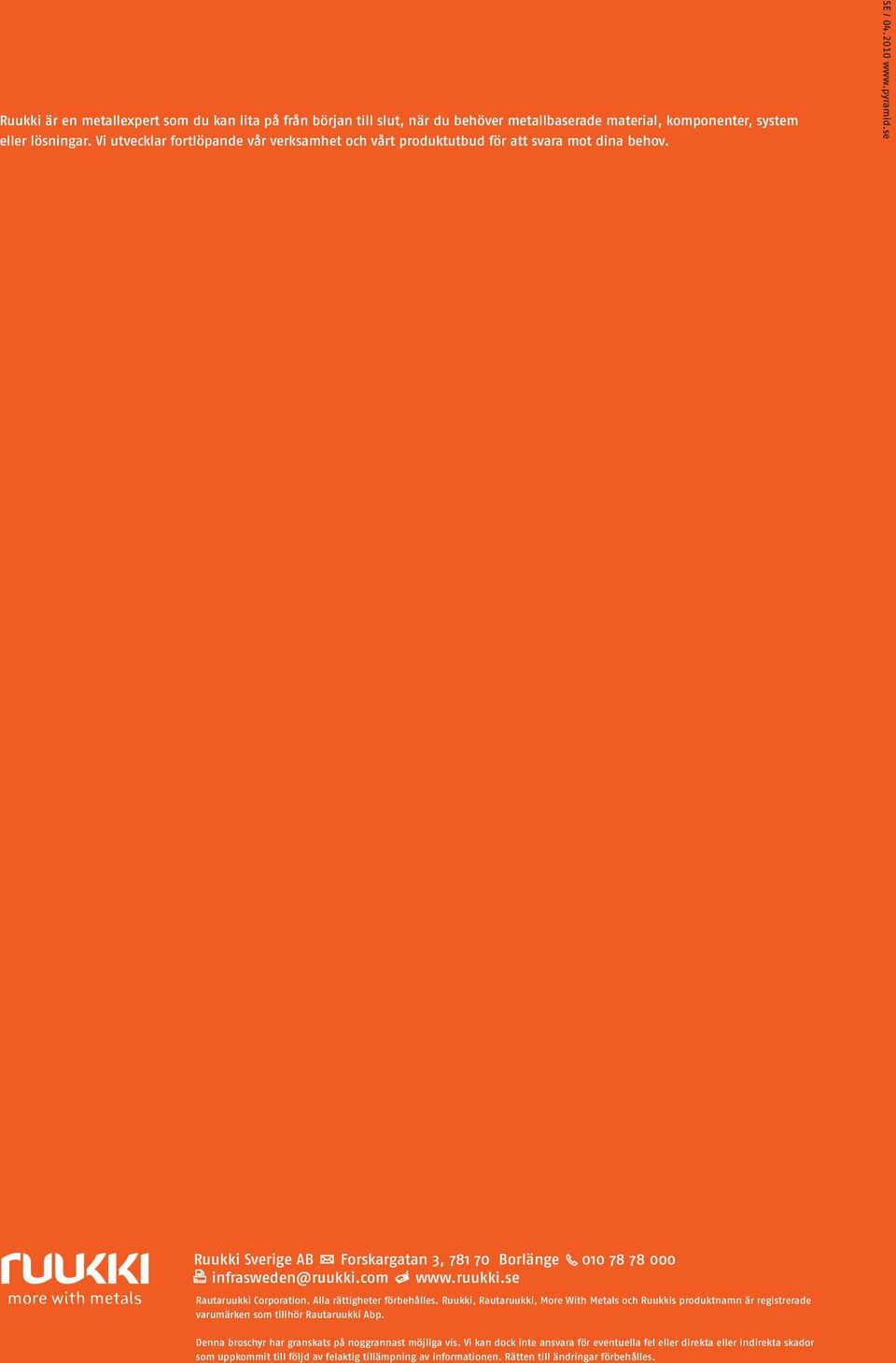

8 Ruukki är en metallexpert som du kan lita på från början till slut, när du behöver metallbaserade material, komponenter, system eller lösningar. Vi utvecklar fortlöpande vår verksamhet och vårt produktutbud för att svara mot dina behov. SE / Ruukki Sverige AB Forskargatan 3, Borlänge infrasweden@ruukki.com Rautaruukki Corporation. Alla rättigheter förbehålles. Ruukki, Rautaruukki, More With Metals och Ruukkis produktnamn är registrerade varumärken som tillhör Rautaruukki Abp. Denna broschyr har granskats på noggrannast möjliga vis. Vi kan dock inte ansvara för eventuella fel eller direkta eller indirekta skador som uppkommit till följd av felaktig tillämpning av informationen. Rätten till ändringar förbehålles.
