1 konstruera Med POndUs Dimensionering baserad på provningar utförda av SP Sveriges tekniska forskningsinstitut Rostskyddsbeläggning (KTCO) godkänd för korrosivitetsklass C4. Swedish technical approval SC

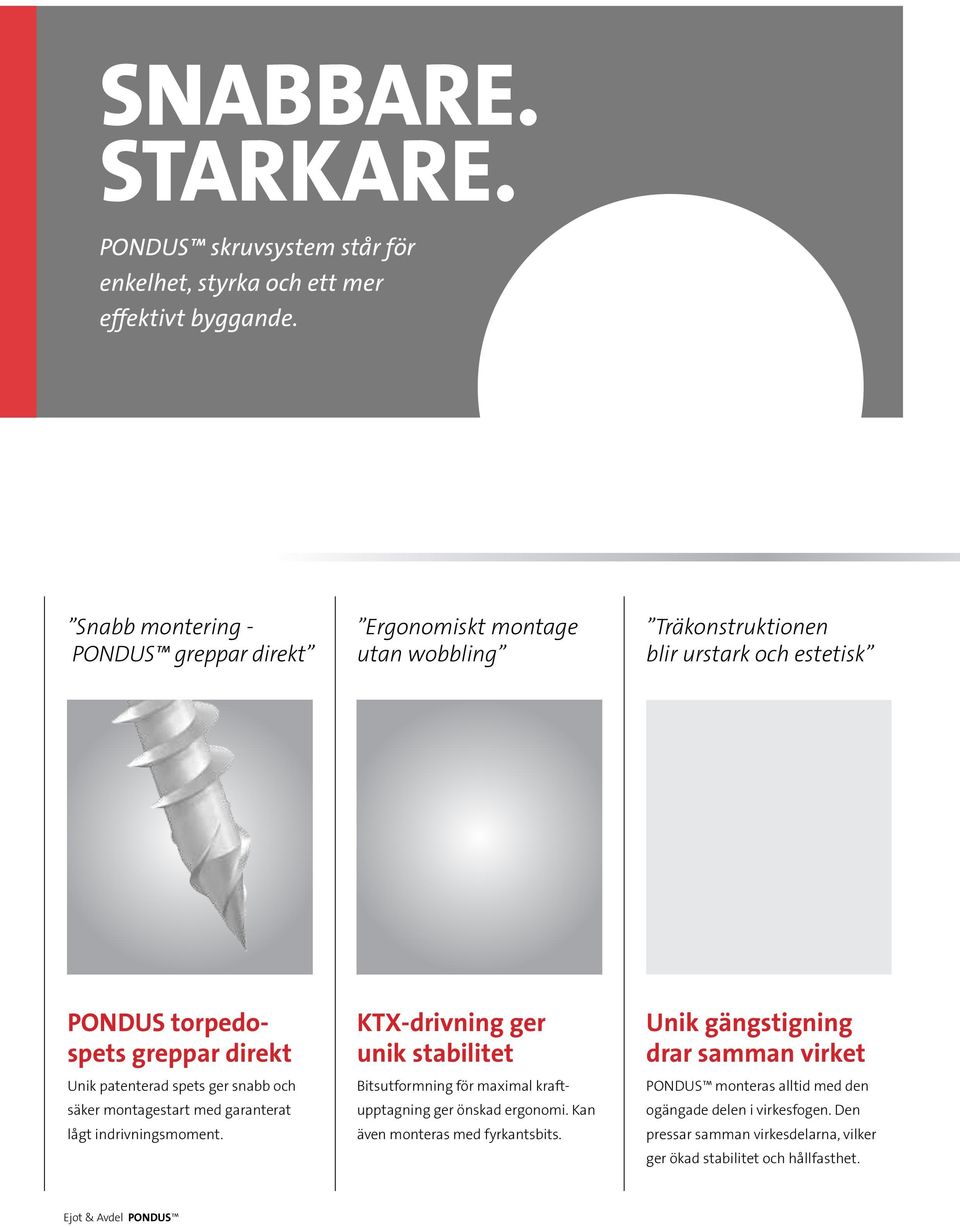

2 SNABBARE. STARKARE. PONDUS skruvsystem står för enkelhet, styrka och ett mer effektivt byggande. Snabb montering - PONDUS greppar direkt Ergonomiskt montage utan wobbling Träkonstruktionen blir urstark och estetisk PONDUS torpedospets greppar direkt Unik patenterad spets ger snabb och säker montagestart med garanterat lågt indrivningsmoment. KTX-drivning ger unik stabilitet Bitsutformning för maximal kraftupptagning ger önskad ergonomi. Kan även monteras med fyrkantsbits. Unik gängstigning drar samman virket PONDUS monteras alltid med den ogängade delen i virkesfogen. Den pressar samman virkesdelarna, vilker ger ökad stabilitet och hållfasthet. Ejot & Avdel Pondus

3 Det går snabbare till en lägre kostnad Samma skruvlängd till olika virkesdimensioner Minimerad sprickrisk utan förborrning 17 mm Ersätter mängder av beslag och skruvar När du gör infästningar med PONDUS reduceras montagekostnaden kraftigt. Dessutom bibehålls både hållfasthet och säkerhet. Reducerad skalle - försänk till önskat djup Genom att skruven alltid monteras med ogängad del i virkesfogen kan samma skruvlängd användas för olika virkesdimensioner. Spetsens design minimerar sprickbildning PONDUS torpedospets möjliggör montage i hårda träslag samt montage i tunt virke med små kantavstånd. Ejot & Avdel Pondus

4 Innehållsförteckning Inledning 3 Fästdonsdata 4 Beräkningsförutsättningar 5 Karakteristisk bärförmåga - dragna skruvar 6 Karakteristisk bärförmåga - dragna vinklade skruvar 7 Karakteristisk bärförmåga - korsade vinklade skruvar 8 Karakteristisk bärförmåga - skjuvförband 9 Almänna anvisningar 10 Inledning Dessa anvisningar för PONDUS-skruvar är baserade på provningar utförda av SP Sveriges tekniska forskningsinstitut. Beräkningsmetoderna för bärförmåga är baserade på hittills utförda undersökningar på vinklade skruvförband och anpassade till EUROKOD 5 (SS-EN :2004) med tillhörande nationella anpassningsdokument. Ejot & Avdel Pondus 3

5 fästdonsdata Pondus TILLVERKAs I TVÅ utföranden d = 6,5 min längd 70 mm max längd 220 mm d = 8,2 min längd 160 mm max längd 330 mm L 1 d L = totallängd d = ytterdiameter L 1 = övre gängad del = undre gängad del = ogängad del L YTBEHAndLInG Rostskyddsbeläggning KTCO är ett krom 6 fritt multibeläggningssystem godkänt för korrosivitetsklass C4. MATERIAL - Skruven tillverkad i 9,8 stål - Nominell brottspänning 900N/mm 2 - Flytspänning 720N/mm 2 drivning Invändig drivning KTX kan även kombineras med 4-kants bits. Skruvskallens utformning medger försänkning till önskat djup. BoRRsPETs Spetsens utformning reducerar risken för sprickbildning och medger montage i tunt virke. 4 Ejot & Avdel Pondus

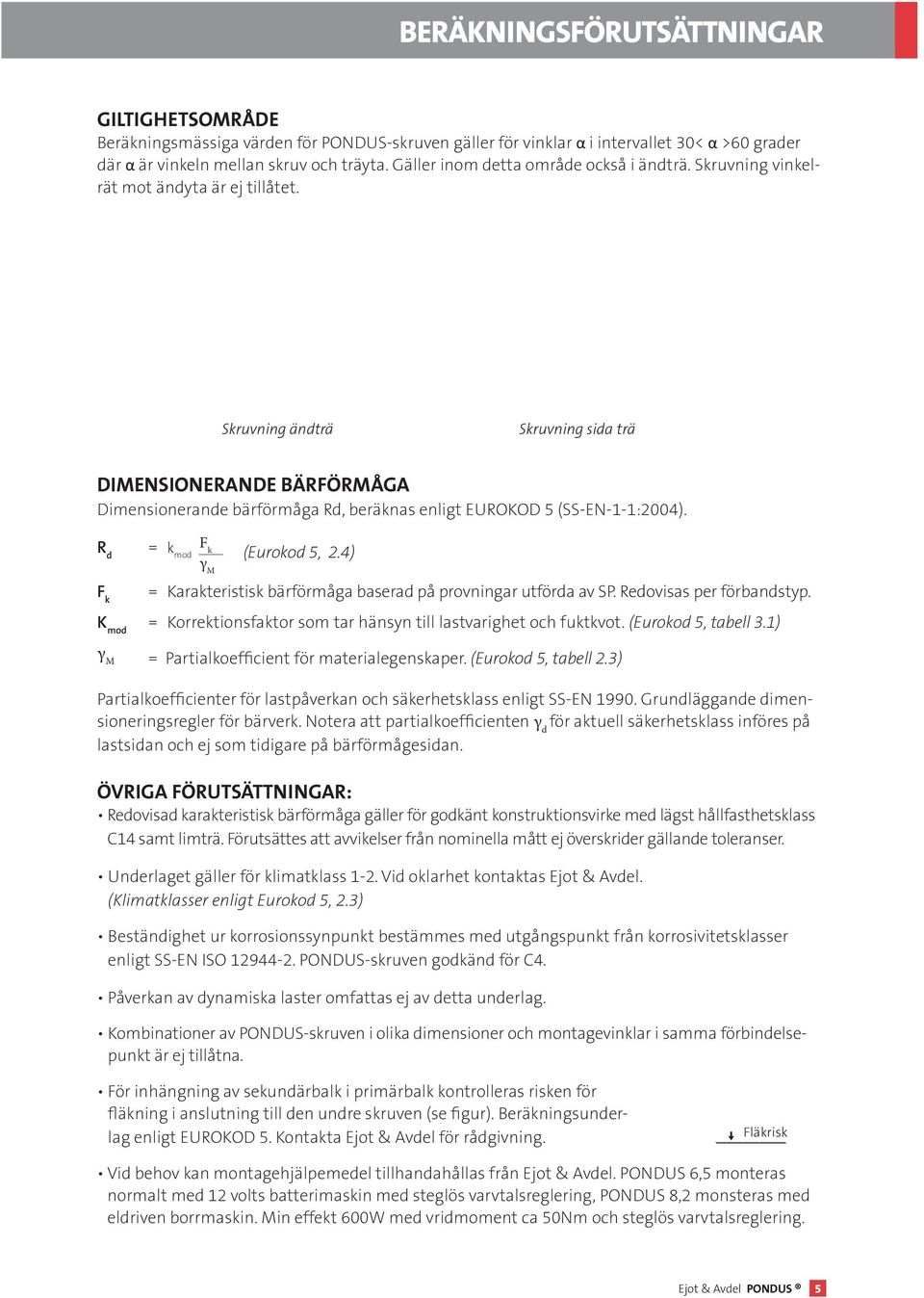

6 BerÄknIngsförUtsÄttnIngAr GILTIGHETsoMRÅdE Beräkningsmässiga värden för PONDUS-skruven gäller för vinklar α i intervallet 30< α >60 grader där α är vinkeln mellan skruv och träyta. Gäller inom detta område också i ändträ. Skruvning vinkelrät mot ändyta är ej tillåtet. Skruvning ändträ Skruvning sida trä dimensionerande BÄRFÖRMÅGA Dimensionerande bärförmåga Rd, beräknas enligt EUROKOD 5 (SS-EN-1-1:2004). R d F k = k F k mod (Eurokod 5, 2.4) γ M = Karakteristisk bärförmåga baserad på provningar utförda av SP. Redovisas per förbandstyp. K mod = Korrektionsfaktor som tar hänsyn till lastvarighet och fuktkvot. (Eurokod 5, tabell 3.1) γ M = Partialkoefficient för materialegenskaper. (Eurokod 5, tabell 2.3) Partialkoefficienter för lastpåverkan och säkerhetsklass enligt SS-EN Grundläggande dimensioneringsregler för bärverk. Notera att partialkoefficienten γ d för aktuell säkerhetsklass införes på lastsidan och ej som tidigare på bärförmågesidan. ÖVRIGA FÖRuTsÄTTnInGAR: Redovisad karakteristisk bärförmåga gäller för godkänt konstruktionsvirke med lägst hållfasthetsklass C14 samt limträ. Förutsättes att avvikelser från nominella mått ej överskrider gällande toleranser. Underlaget gäller för klimatklass 1-2. Vid oklarhet kontaktas Ejot & Avdel. (Klimatklasser enligt Eurokod 5, 2.3) Beständighet ur korrosionssynpunkt bestämmes med utgångspunkt från korrosivitetsklasser enligt SS-EN ISO PONDUS-skruven godkänd för C4. Påverkan av dynamiska laster omfattas ej av detta underlag. Kombinationer av PONDUS-skruven i olika dimensioner och montagevinklar i samma förbindelsepunkt är ej tillåtna. För inhängning av sekundärbalk i primärbalk kontrolleras risken för fläkning i anslutning till den undre skruven (se figur). Beräkningsunderlag enligt EUROKOD 5. Kontakta Ejot & Avdel för rådgivning. Fläkrisk Vid behov kan montagehjälpemedel tillhandahållas från Ejot & Avdel. PONDUS 6,5 monteras normalt med 12 volts batterimaskin med steglös varvtalsreglering, PONDUS 8,2 monsteras med eldriven borrmaskin. Min effekt 600W med vridmoment ca 50Nm och steglös varvtalsreglering. Ejot & Avdel Pondus 5

7 karakteristisk BÄrförMågA dragna skruvar Pondus 6,5 XL / Pondus 8,2 XL PONDUS d = 6,5 mm h min F k , , , , , ,43 PONDUS d = 8,2 mm h min F k , , , , , , ,20 Maximalt antal samverkande skruvar/förband = 6 MInsTA InBÖRdEs AVsTÅnd samt KAnTAVsTÅnd h min h min Pondus d = 6,5 a 1 = 33 mm (5d) = 33 mm (5d) = 17 mm (2,5d) c = 17 mm (2,5d) 25 (d) Pondus d = 8,2 a 1 = 82 mm (10d) = 41 mm (5d) = 20 mm (2,5d) c = 25 mm (3d) c = 18 mm vid enbart en skruv 25 (d) 6 Ejot & Avdel Pondus

8 karakteristisk BÄrförMågA dragna VInklAde skruvar Pondus 6,5 XL / Pondus 8,2 XL PONDUS d = 6,5 mm F k α30 α45 α ,85 1,66 1, ,83 2,53 2, ,12 2,79 2, ,46 4,89 3, ,93 6,20 5, ,39 7,51 6,11 PONDUS d = 8,2 mm F k α30 α45 α ,52 5,84 4, ,37 7,49 6, ,22 9,14 7, ,85 10,24 8, ,45 10,24 8, ,14 13,54 11, ,14 13,54 11,02 Maximalt antal samverkande skruvar/förband = 6 MInsTA InBÖRdEs AVsTÅnd samt KAnTAVsTÅnd Pondus d = 6,5 h min a 1 L α30 o α45 o α60 o α30 o α45 o α60 o α30 o α45 o α60 o = 17 mm (2,5d) c = 17 mm (2,5d) d 25d sin Pondus d = 8,2 h min a 1 L α30 o α45 o α60 o α30 o α45 o α60 o α30 o α45 o α60 o = 20 mm (2,5d) c = 25 mm (3d) c = 18 mm vid enbart en skruv d 25d sin Ejot & Avdel Pondus 7

9 karakteristisk BÄrförMågA korsade VInklAde skruvar Pondus 6,5 XL / Pondus 8,2 XL PONDUS d = 6,5 mm F k α30 α45 α ,56 2,91 2, ,26 4,29 3, ,77 4,71 3, ,34 8,04 5, ,39 10,11 7, ,39 7,51 6,11 PONDUS d = 8,2 mm F k α30 α45 α ,09 9,88 6, ,31 12,50 8, ,52 15,12 10, ,66 16,87 11, ,66 16,87 11, ,08 22,11 15, ,08 22,11 15,63 Maximalt antal samverkande skruvarpar/förband = 3 MInsTA InBÖRdEs AVsTÅnd samt KAnTAVsTÅnd Pondus d = 6,5 h min a 1 L α30 o α45 o α60 o α30 o α45 o α60 o = 13 mm (2d) c = 17 mm (2,5d) = 66 mm (10d) Pondus d = 8,2 h min a 1 L α30 o α45 o α60 o α30 o α45 o α60 o = 17 mm (2d) c = 25 mm (3d) = 82 mm (10d) d 25d sin d 25d sin 8 Ejot & Avdel Pondus

10 karakteristisk BÄrförMågA skjuv förband Pondus 6,5 XL / Pondus 8,2 XL PONDUS d = 6,5 mm h min F k , , , , , ,50 PONDUS d = 8,2 mm h min F k , , , , , , ,80 MInsTA InBÖRdEs AVsTÅnd samt KAnTAVsTÅnd F k h min h min F k Pondus d = 6,5 a 1 = 33 mm (5d) = 80 mm (-) = 17 mm (2,5d) c = 17 mm (2,5d) 25 (d) Pondus d = 8,2 a 1 = 82 mm (10d) = 80 mm (-) = 20 mm (2,5d) c = 25 mm (3d) c = 18 mm vid enbart en skruv 25 (d) Ejot & Avdel Pondus 9

11 AllMÄnnA AnVIsnIngAr Informationen i detta dimensioneringsunderlag är avsedd som generell rådgivning utan förpliktelser. Informationen i denna anvisning var korrekt vid publiceringen januari Reservationer görs för förändringar i form av produktutveckling eller reviderade normer. Professionellt byggande med överlägsen teknik! Pondus ersätter traditionella beslag Upp till sexfaldig reduktion av antalet infästningar med PONDUS. Angivna uppgifter får ej uppfattas som garantier utan skriftliga bekräftelser. Beräkningar måste verifieras och godkännas av ansvarig konstruktör innan arbete påbörjas. Teknisk rådgivning och försäljning: EJoT & AVdEL system AB Box 9013 SE Örebro Tel Fax E-post: info@ejot-avdel.se Webb: Pondus Reducerar rörelserna i ett förband Kombinationen dragkraft och friktion minimerar deformationer jämfört med vanlig träskruv. Estetiskt tilltalande Inga synliga metallbeslag Montage med PONDUS innebär en dold infästning som ökar beständigheten mot korrosion och brand. 10 Ejot & Avdel Pondus

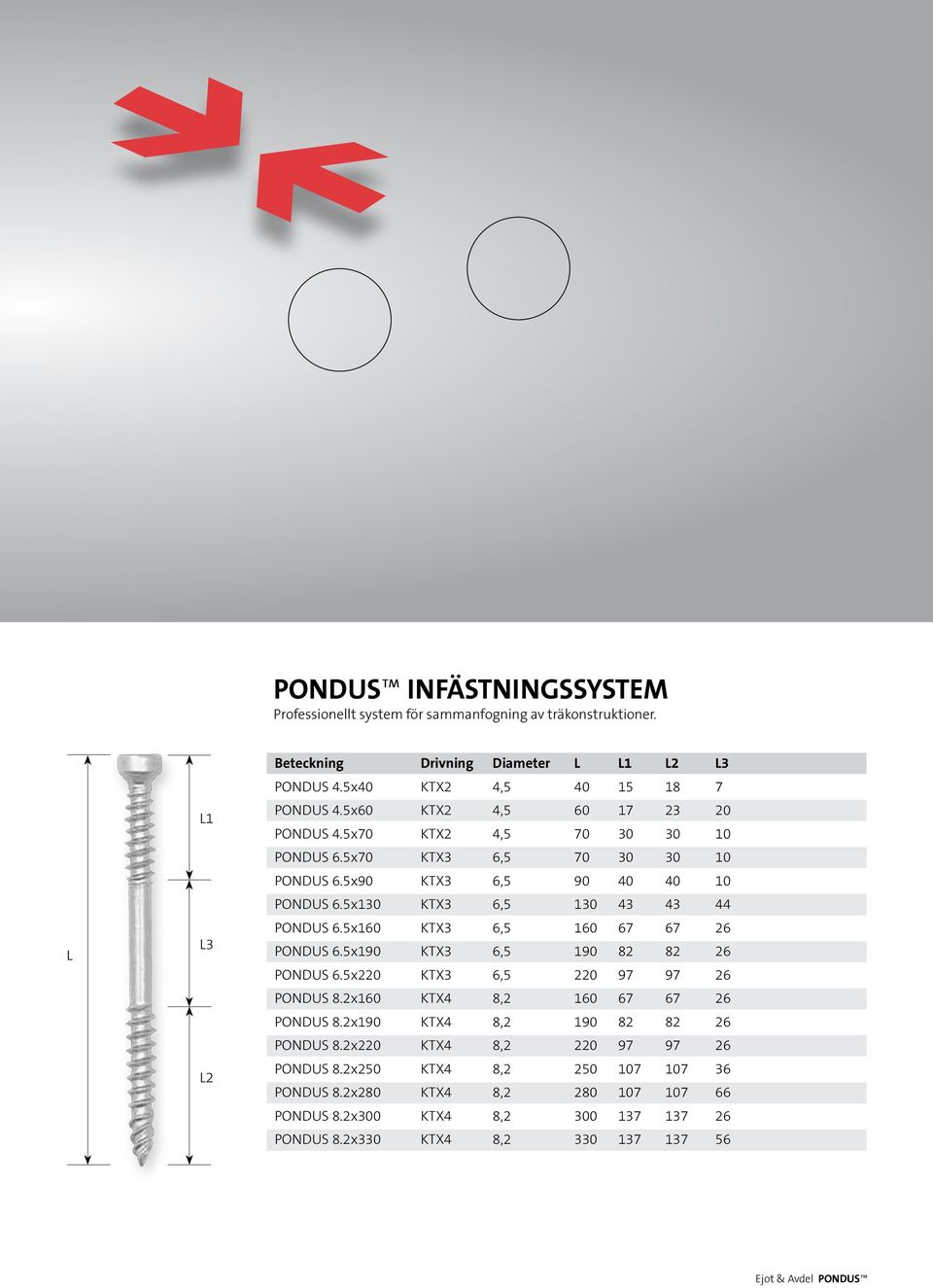

12 PONDUS INFÄSTNINGSSYSTEM Professionellt system för sammanfogning av träkonstruktioner. L L1 L3 L2 Beteckning Drivning Diameter L L1 L2 L3 PONDUS 4.5x40 KTX2 4, PONDUS 4.5x60 KTX2 4, PONDUS 4.5x70 KTX2 4, PONDUS 6.5x70 KTX3 6, PONDUS 6.5x90 KTX3 6, PONDUS 6.5x130 KTX3 6, PONDUS 6.5x160 KTX3 6, PONDUS 6.5x190 KTX3 6, PONDUS 6.5x220 KTX3 6, PONDUS 8.2x160 KTX4 8, PONDUS 8.2x190 KTX4 8, PONDUS 8.2x220 KTX4 8, PONDUS 8.2x250 KTX4 8, PONDUS 8.2x280 KTX4 8, PONDUS 8.2x300 KTX4 8, PONDUS 8.2x330 KTX4 8, Ejot & Avdel Pondus

13 Applikationer med PONDUS Typiska applikationer för PONDUS. Primär Sekundär balk Upplagsknap Primär Sekundär balk Åsar Reglar Förband med korsande vinklade skruvar Förband med dragna vinklade skruvar Förband med dragna vinklade skruvar Förband med dragna skruvar Takstol Hammarband Sekundär Massivträ Takstol Hammarband Yttertak Renovering Förband med dragna skruvar Förband med dragna vinklade skruvar Förband med dragna skruvar - Säkring befintliga spikade åsar - Ny trampsäker infästning nya åsar Reglar Syll Förband med korsande vinklade skruvar Takrenovering Förband med dragna skruvar Upplagsknap Förband med dragna vinklade skruvar Upplagsknap Förband med dragna vinklade skruvar Reglar Syll Primär Sekundär balk Reglar Syll Åsar Reglar Förband med korsande vinklade skruvar Förband med dragna vinklade skruvar Förband med dragna skruvar Förband med dragna skruvar Ejot & Avdel Pondus
