1 Handläggare, enhet Datum Beteckning Sida MTkPX (3) Stefan Källberg Mätteknik , stefan.kallberg@sp.se Favoptic Glasögondirekt Sverige AB Skärsnäsvägen DJURSHOLM Uppmätning av progressiva glasögon (3 bilagor) Identifiering Objekt Tolv par progressiva glasögon märkta nr Objektens tillstånd Vid ankomsten var objekten utan synliga skador. Ankomstdatum (nr 1 9) resp (nr 10 12) Ort Borås Mätdatum (nr 1 9) resp ((nr 10 12) Mätmetoder och rutiner Linserna hos respektive glasögonpar demonterades ur sina bågar och uppmättes därefter på två olika sätt. Dels bestämdes absolutstyrkorna hos linserna med en linsmeter. Detta gjordes för både avståndsdelen (nära överkanten) och för läsdelen (nära nederkanten) hos respektive lins. Dessutom uppmättes de progressiva linserna med mätutrustningen Rotlex FFV (Free Form lens Verifier), ett instrument som tillhandahölls av uppdragsgivaren och vars huvudsakliga användningsområde är just mätning och utvärdering av olika typer av linser. Ytterligare information finns på tillverkarens hemsida Inga ändringar gjordes av instruments grundinställningar eller kalibreringsdata från tillverkaren. Mätningarna utfördes enligt anvisningar i instrumentets manual. Vid utvärderingen i mätprogrammet (FFV146) placerades de två markörerna för avståndsrespektive läsdel (används för beräkning av styrka och addition) i områden med liten distorsion (cylinder) och liten variation av styrkan. Samtidigt togs hänsyn till att de två markörernas position i sidled ej avvek mer än ca 2 mm relativt varandra. I praktiken noterades inga signifikanta förändringar vid små positionsjusteringar av markörerna förutsatt att dessa ej placerades i närheten av linskanterna. Linsparametrarna tjocklek och främre krökningsradie som används vid utvärderingen i Rotlex FFV bestämdes med tjockleksmätare och linsklocka. Dessa mätningar gjordes mitt emellan och i linje med graveringarna på respektive lins. Linsernas brytningsindex antogs genomgående vara 1,5. En kontroll av Rotlex FFV gjordes med två enkelslipade referenslinser som också uppmättes i linsmetern (se bilaga 3). Mätförhållanden Rumstemperatur 23 ± 2 C Uppvärmningstid Rotlex FFV > 1 h SP Sveriges Tekniska Forskningsinstitut Postadress Besöksadress Tfn / Fax / E-post Detta dokument får endast återges i sin helhet, om inte SP i förväg skriftligen SP Box Borås Västeråsen Brinellgatan Borås info@sp.se godkänt annat.

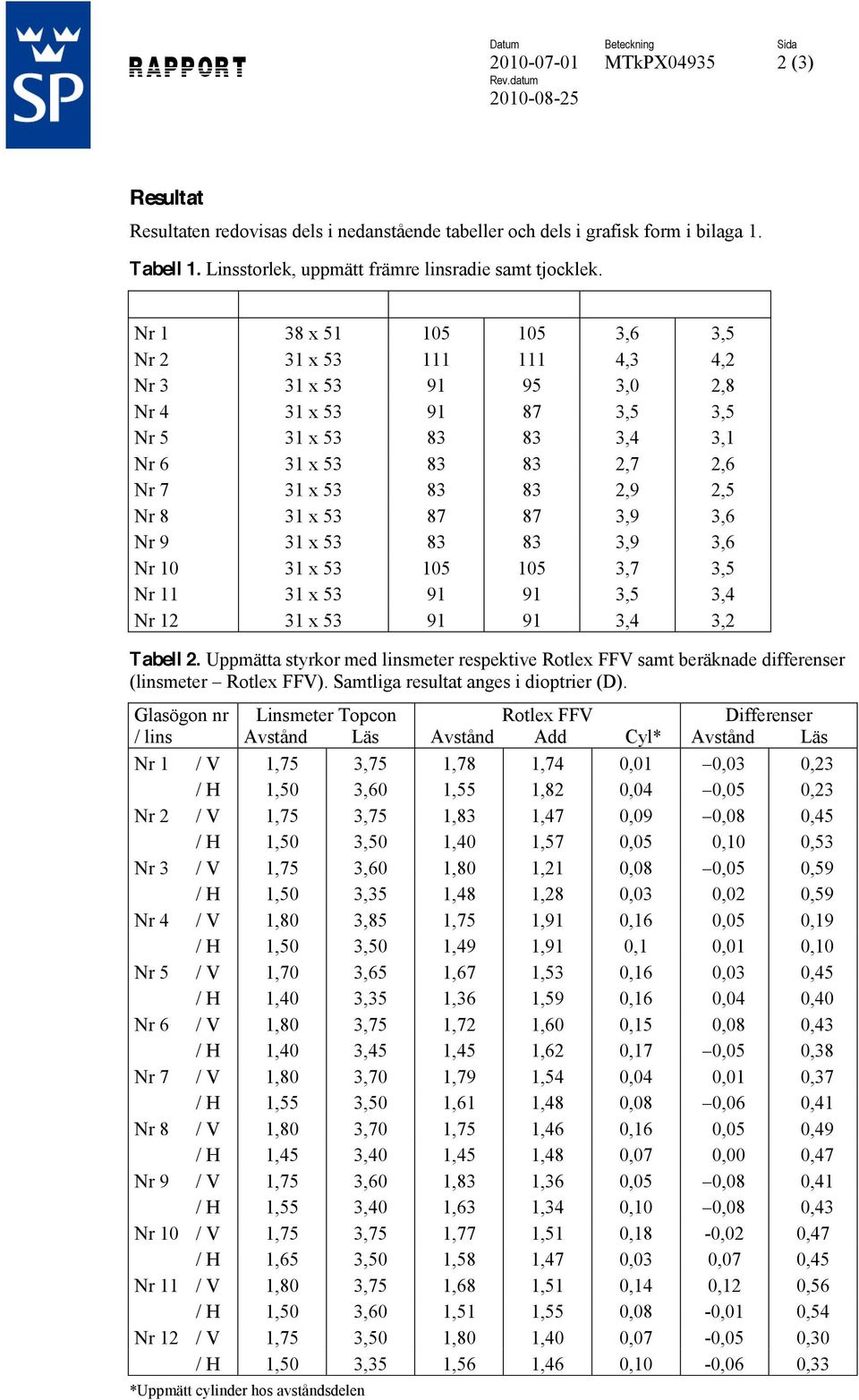

2 MTkPX (3) Resultat Resultaten redovisas dels i nedanstående tabeller och dels i grafisk form i bilaga 1. Tabell 1. Linsstorlek, uppmätt främre linsradie samt tjocklek. Nr 1 38 x ,6 3,5 Nr 2 31 x ,3 4,2 Nr 3 31 x ,0 2,8 Nr 4 31 x ,5 3,5 Nr 5 31 x ,4 3,1 Nr 6 31 x ,7 2,6 Nr 7 31 x ,9 2,5 Nr 8 31 x ,9 3,6 Nr 9 31 x ,9 3,6 Nr x ,7 3,5 Nr x ,5 3,4 Nr x ,4 3,2 Tabell 2. Uppmätta styrkor med linsmeter respektive Rotlex FFV samt beräknade differenser (linsmeter Rotlex FFV). Samtliga resultat anges i dioptrier (D). Glasögon nr / lins Linsmeter Topcon Avstånd Läs Rotlex FFV Avstånd Add Cyl* Differenser Avstånd Läs Nr 1 / V 1,75 3,75 1,78 1,74 0,01 0,03 0,23 / H 1,50 3,60 1,55 1,82 0,04 0,05 0,23 Nr 2 / V 1,75 3,75 1,83 1,47 0,09 0,08 0,45 / H 1,50 3,50 1,40 1,57 0,05 0,10 0,53 Nr 3 / V 1,75 3,60 1,80 1,21 0,08 0,05 0,59 / H 1,50 3,35 1,48 1,28 0,03 0,02 0,59 Nr 4 / V 1,80 3,85 1,75 1,91 0,16 0,05 0,19 / H 1,50 3,50 1,49 1,91 0,1 0,01 0,10 Nr 5 / V 1,70 3,65 1,67 1,53 0,16 0,03 0,45 / H 1,40 3,35 1,36 1,59 0,16 0,04 0,40 Nr 6 / V 1,80 3,75 1,72 1,60 0,15 0,08 0,43 / H 1,40 3,45 1,45 1,62 0,17 0,05 0,38 Nr 7 / V 1,80 3,70 1,79 1,54 0,04 0,01 0,37 / H 1,55 3,50 1,61 1,48 0,08 0,06 0,41 Nr 8 / V 1,80 3,70 1,75 1,46 0,16 0,05 0,49 / H 1,45 3,40 1,45 1,48 0,07 0,00 0,47 Nr 9 / V 1,75 3,60 1,83 1,36 0,05 0,08 0,41 / H 1,55 3,40 1,63 1,34 0,10 0,08 0,43 Nr 10 / V 1,75 3,75 1,77 1,51 0,18-0,02 0,47 / H 1,65 3,50 1,58 1,47 0,03 0,07 0,45 Nr 11 / V 1,80 3,75 1,68 1,51 0,14 0,12 0,56 / H 1,50 3,60 1,51 1,55 0,08-0,01 0,54 Nr 12 / V 1,75 3,50 1,80 1,40 0,07-0,05 0,30 / H 1,50 3,35 1,56 1,46 0,10-0,06 0,33 *Uppmätt cylinder hos avståndsdelen

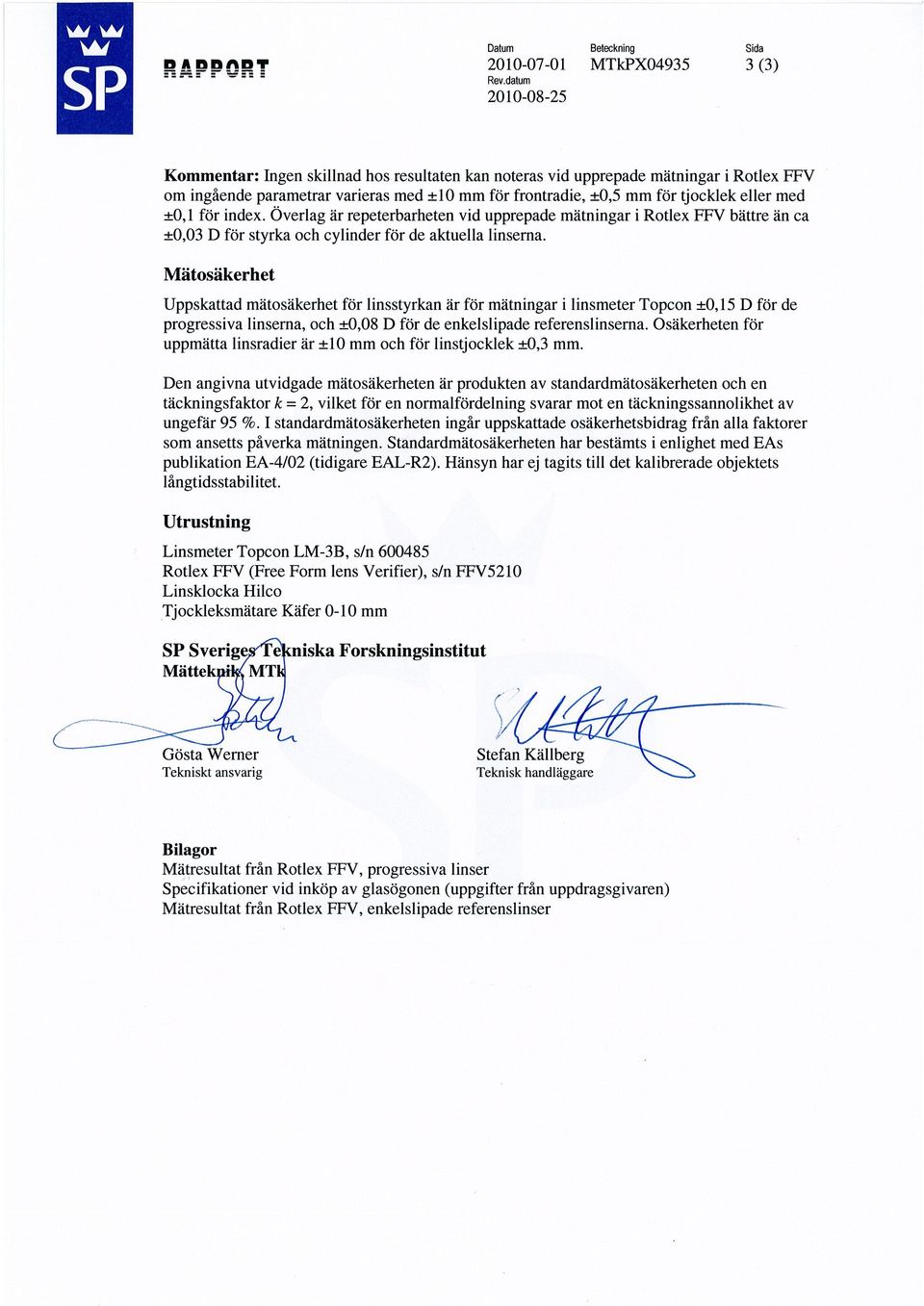

3

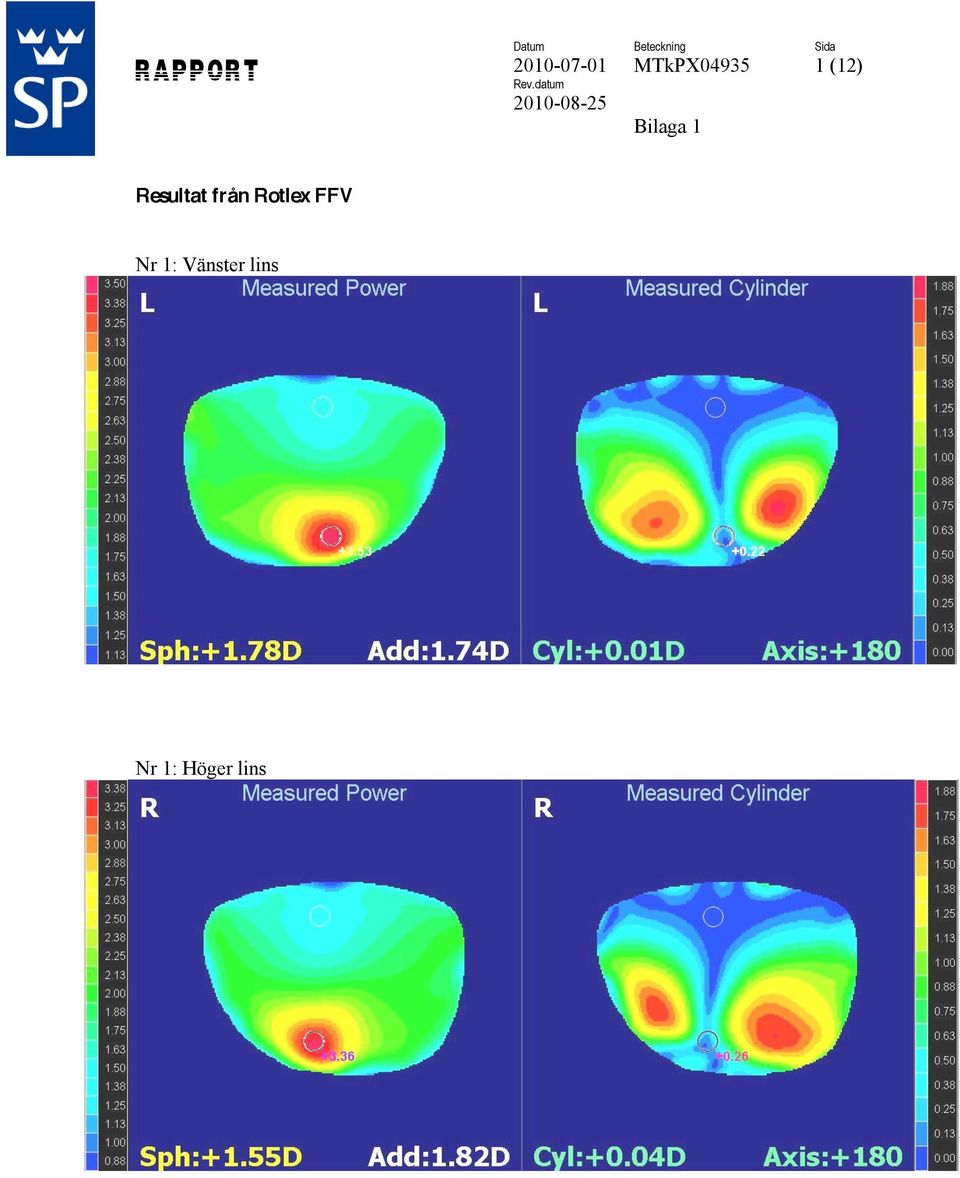

4 MTkPX (12) Resultat från Rotlex FFV Nr 1: Vänster lins Nr 1: Höger lins

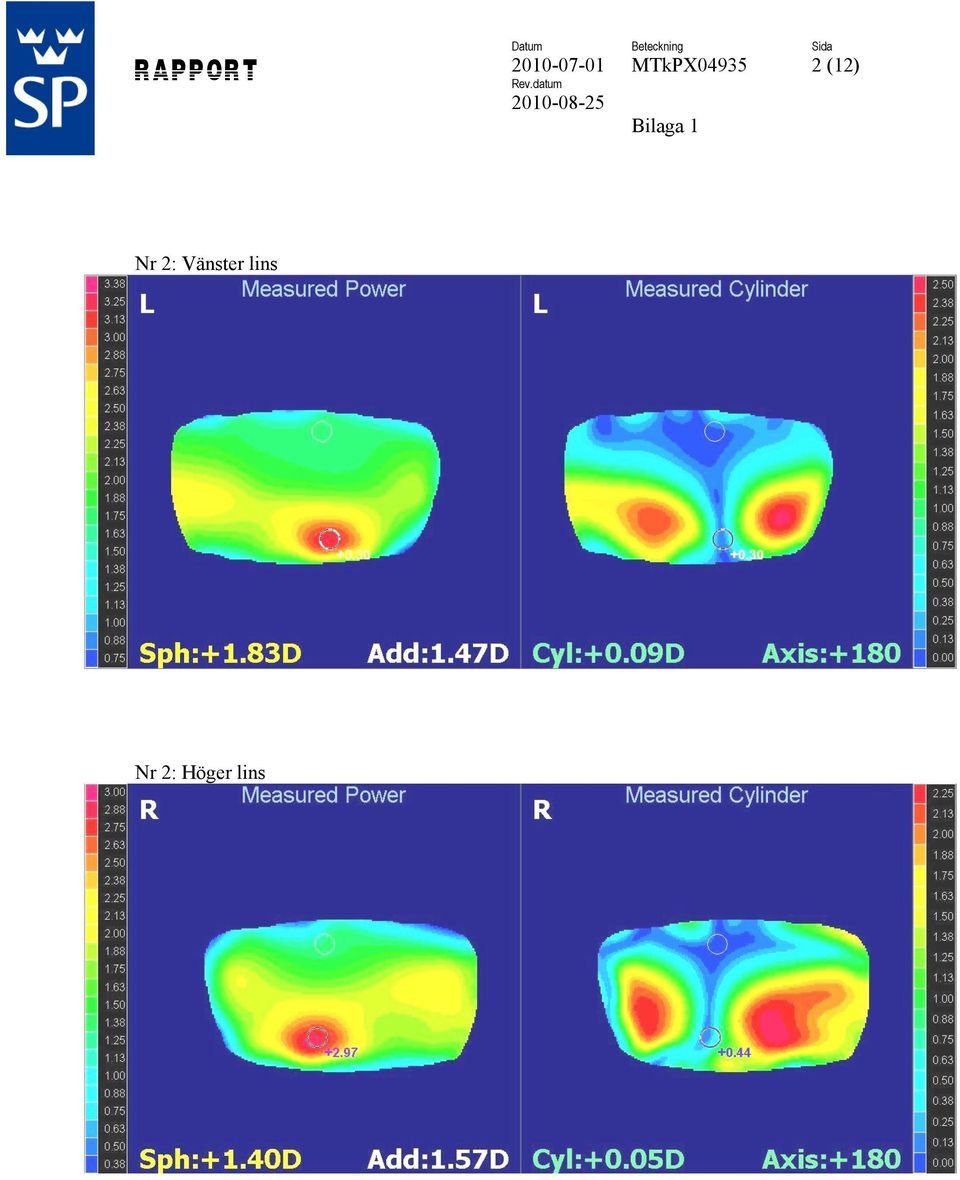

5 MTkPX (12) Nr 2: Vänster lins Nr 2: Höger lins

6 MTkPX (12) Nr 3: Vänster lins Nr 3: Höger lins

7 MTkPX (12) Nr 4: Vänster lins Nr 4: Höger lins

8 MTkPX (12) Nr 5: Vänster lins Nr 5: Höger lins

9 MTkPX (12) Nr 6: Vänster lins Nr 6: Höger lins Kommentar: Linsdeformationen i ovanstående två figurer beror på att instrumentet inte ger några resultat i ena linskanten. Då alla väsentliga delar är med påverkar detta inte analysen i övrigt.

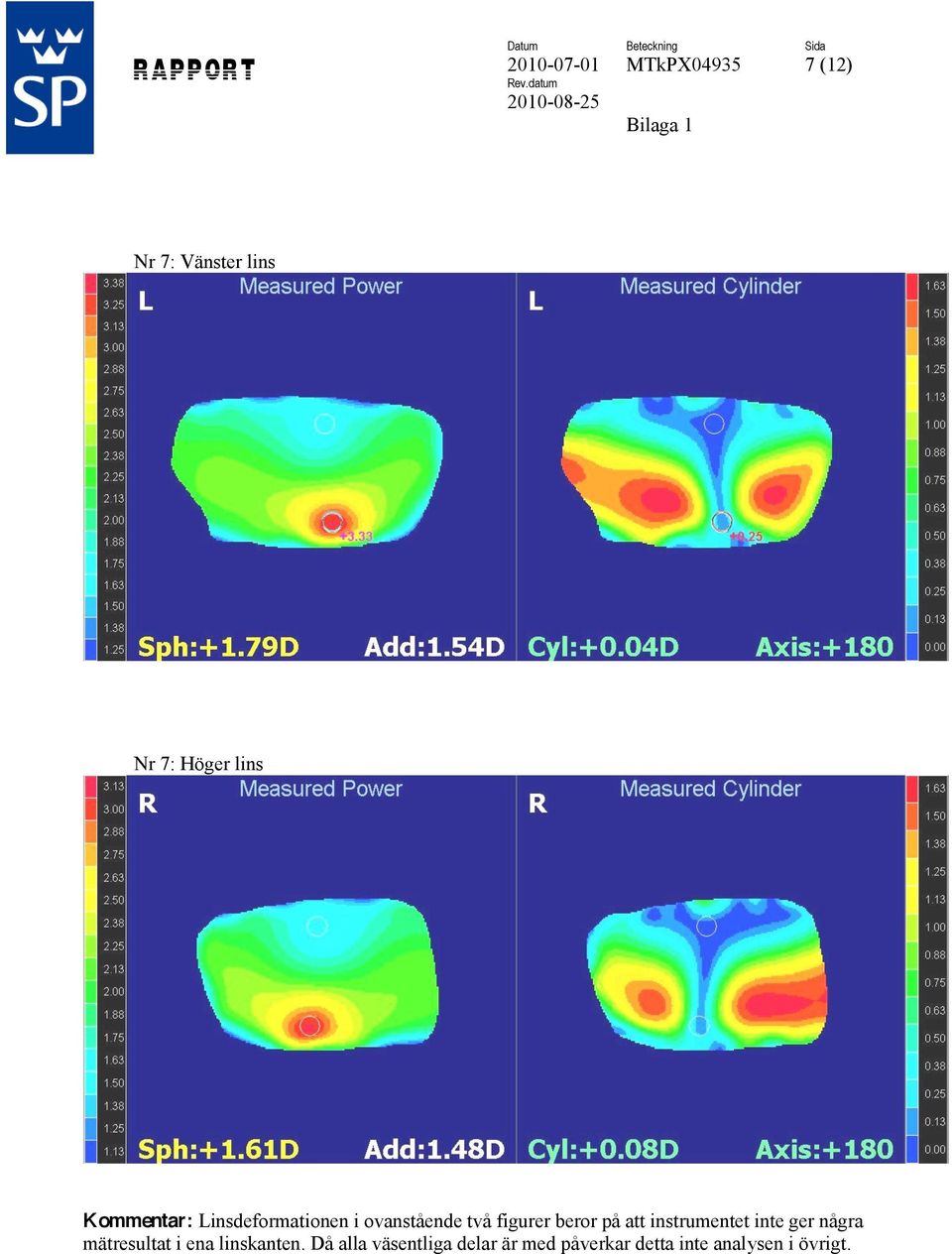

10 MTkPX (12) Nr 7: Vänster lins Nr 7: Höger lins Kommentar: Linsdeformationen i ovanstående två figurer beror på att instrumentet inte ger några mätresultat i ena linskanten. Då alla väsentliga delar är med påverkar detta inte analysen i övrigt.

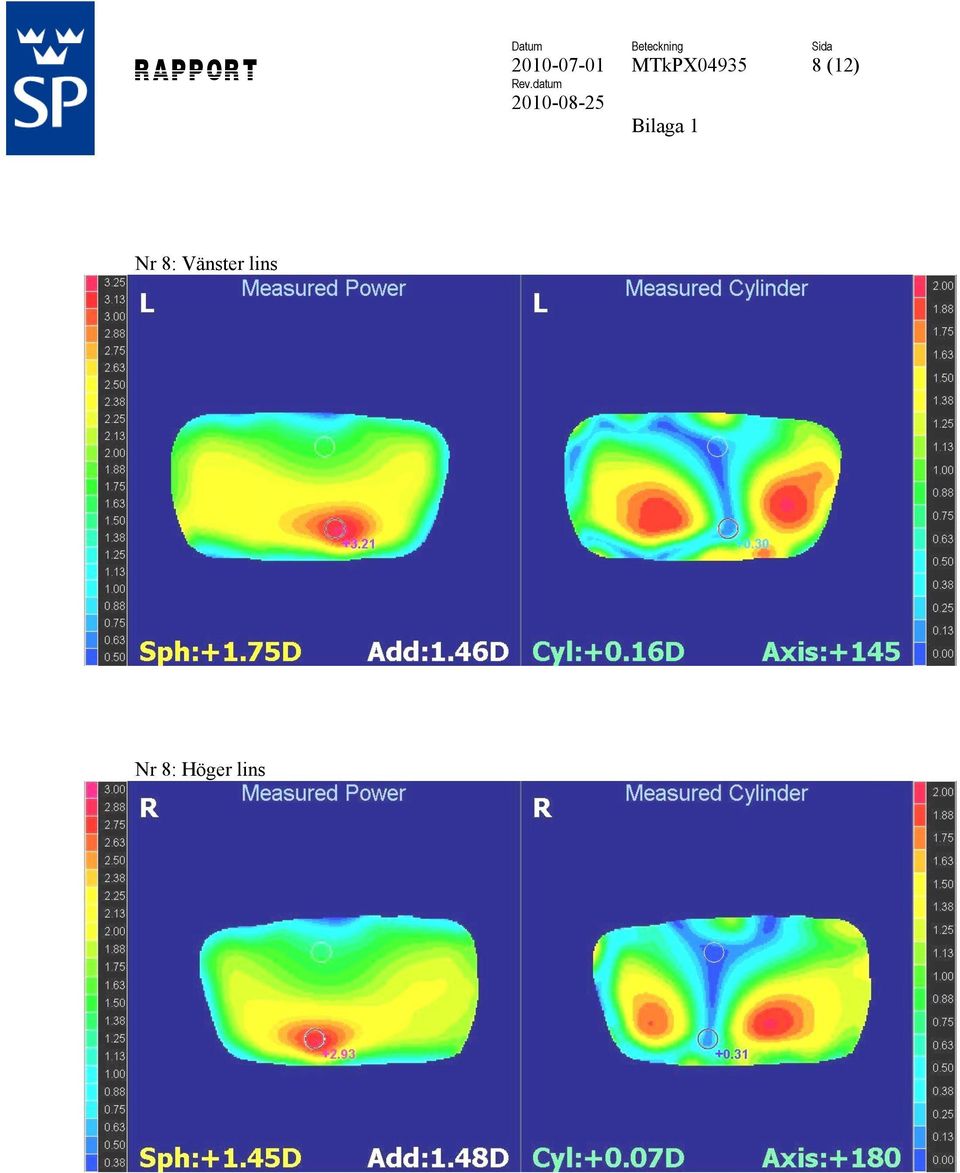

11 MTkPX (12) Nr 8: Vänster lins Nr 8: Höger lins

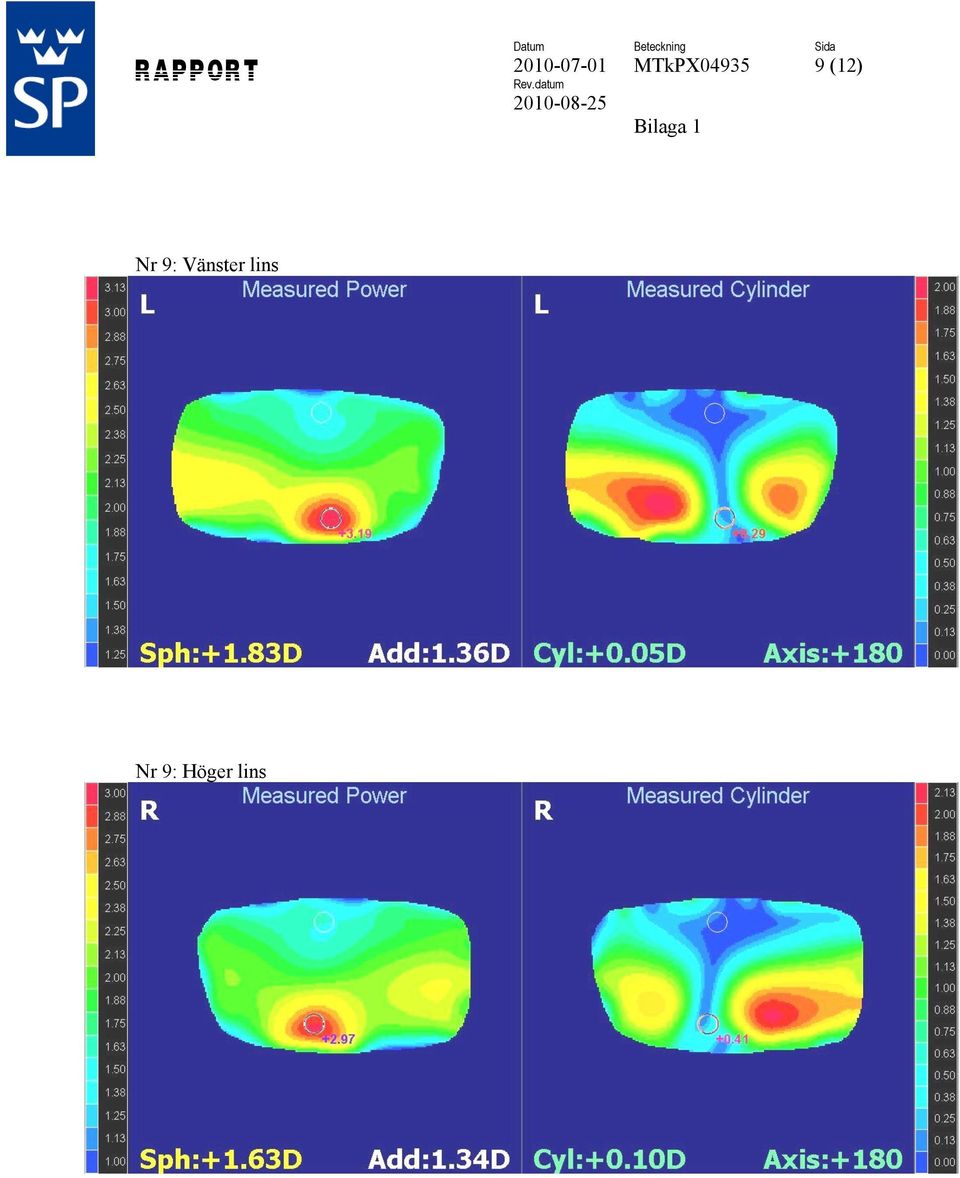

12 MTkPX (12) Nr 9: Vänster lins Nr 9: Höger lins

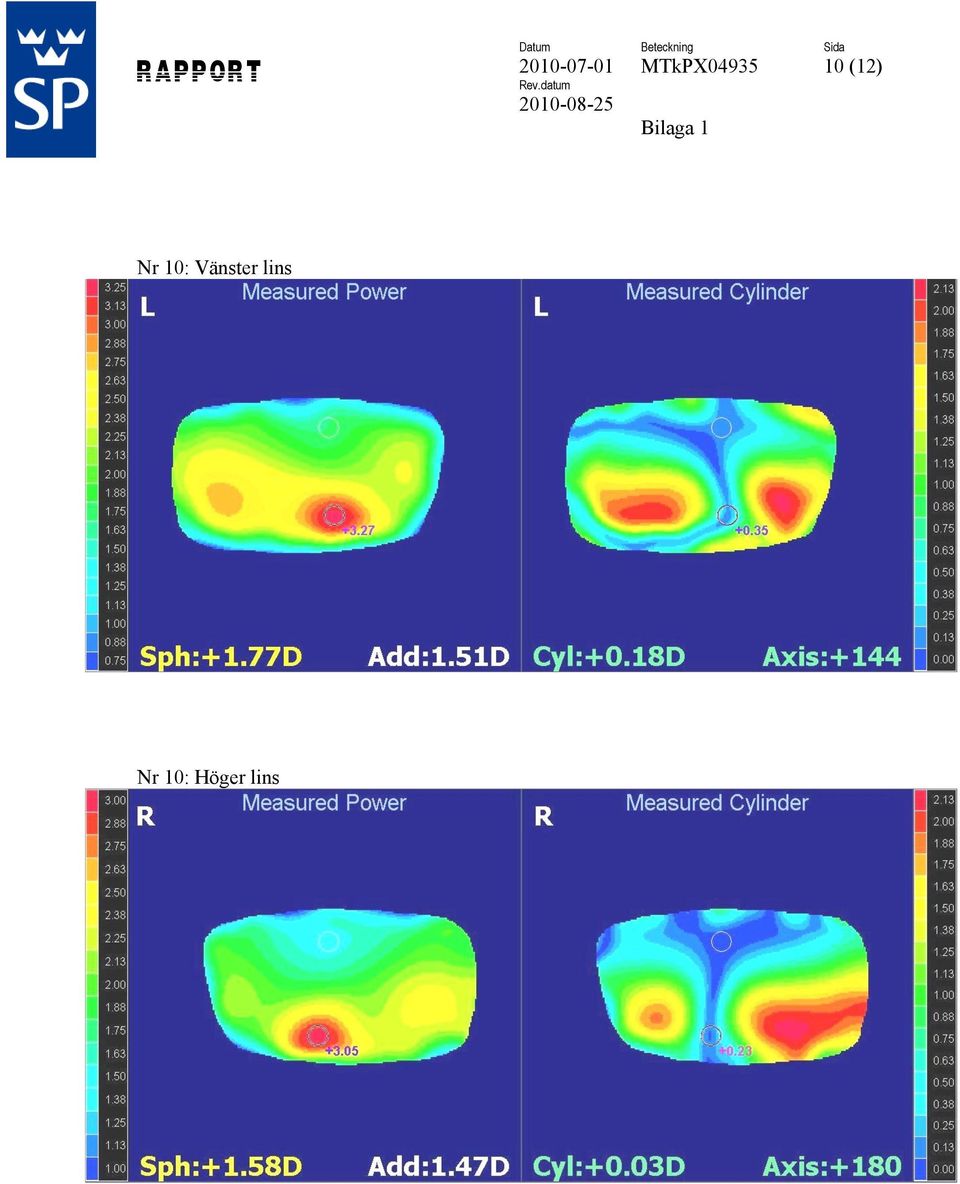

13 MTkPX (12) Nr 10: Vänster lins Nr 10: Höger lins

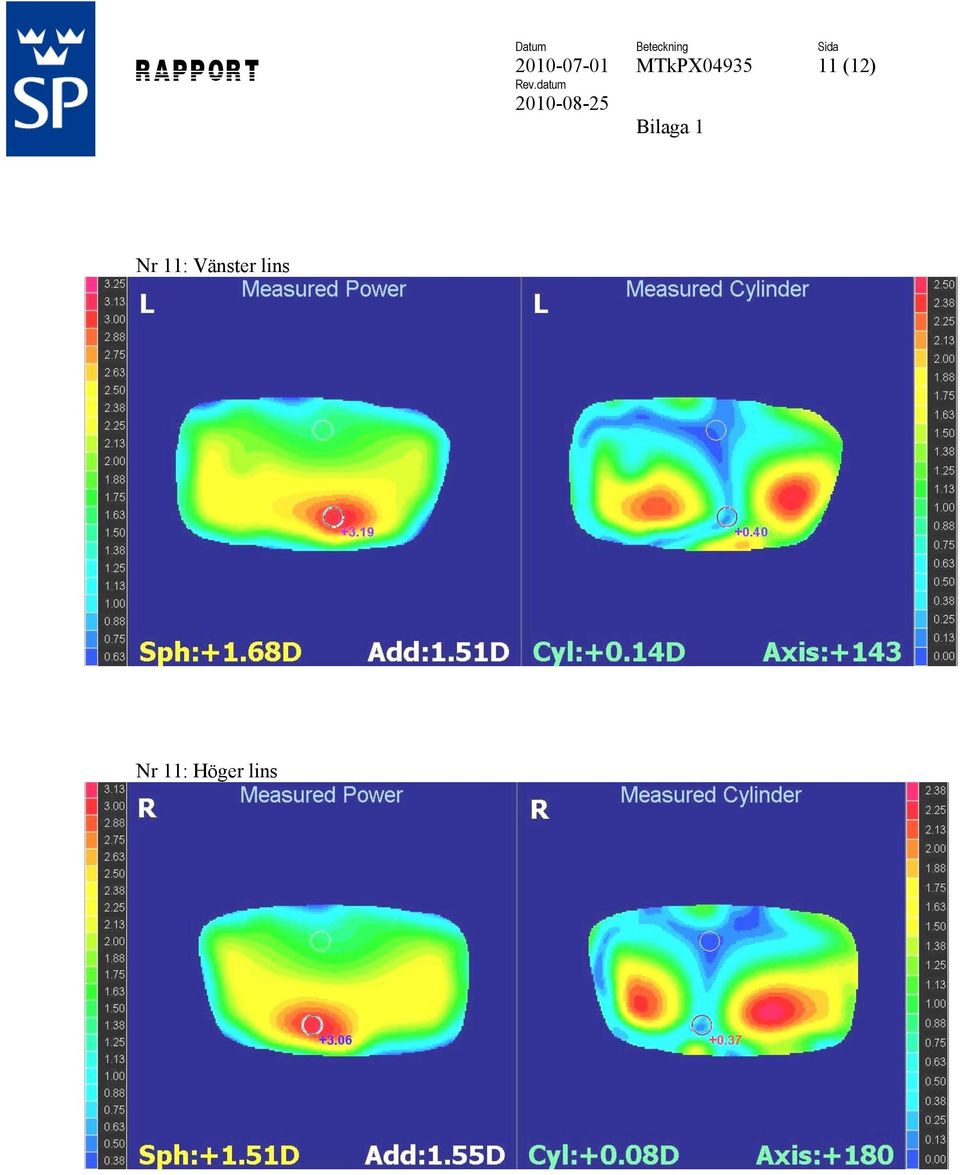

14 MTkPX (12) Nr 11: Vänster lins Nr 11: Höger lins

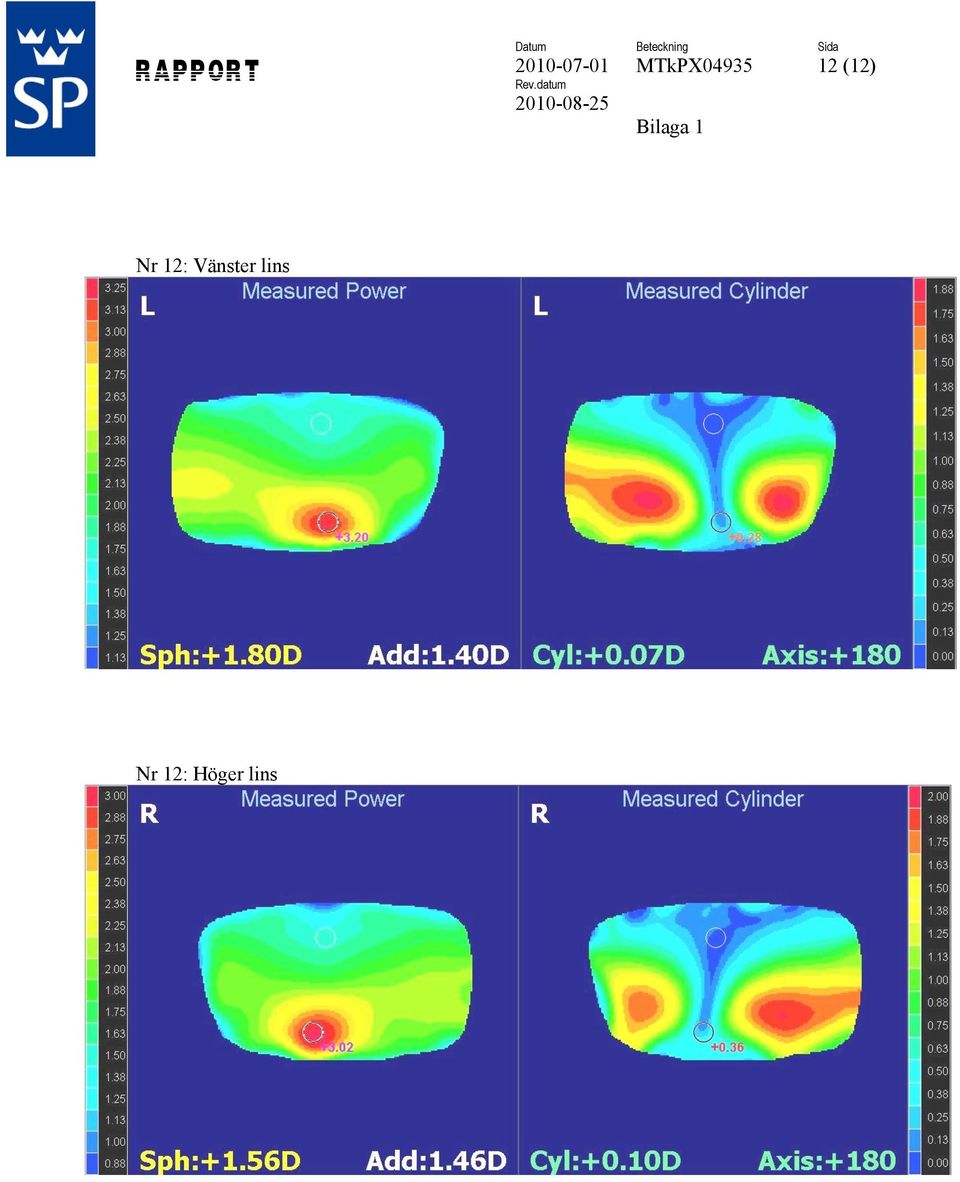

15 MTkPX (12) Nr 12: Vänster lins Nr 12: Höger lins

16 MTkPX (1) Bilaga 2 Specifikationer vid inköp av glasögonen (uppgifter från uppdragsgivaren) Right Sph. +1,50 Left Sph. +1,75 ADD. 2,00 PD. 32/32 Fitting height 20 mm

17 MTkPX (1) Bilaga 3 Mätresultat från Rotlex FFV, referenslinser Enkelslipad 2,00 D, Ø 38 mm Uppmätt i linsmeter: 2,05 D Enkelslipad +2,00 D, Ø 38 mm Uppmätt i linsmeter: +2,00 D
