1 SV Monterings- och användaranvisningar Safe-Quick Skyddsräcke 4000-S Angående monterings- och användaranvisningar 4100 och 4200 (760200) Kontrollerad av SP Typkontrollintyg nr S Relax. It s an Altrex B-1113

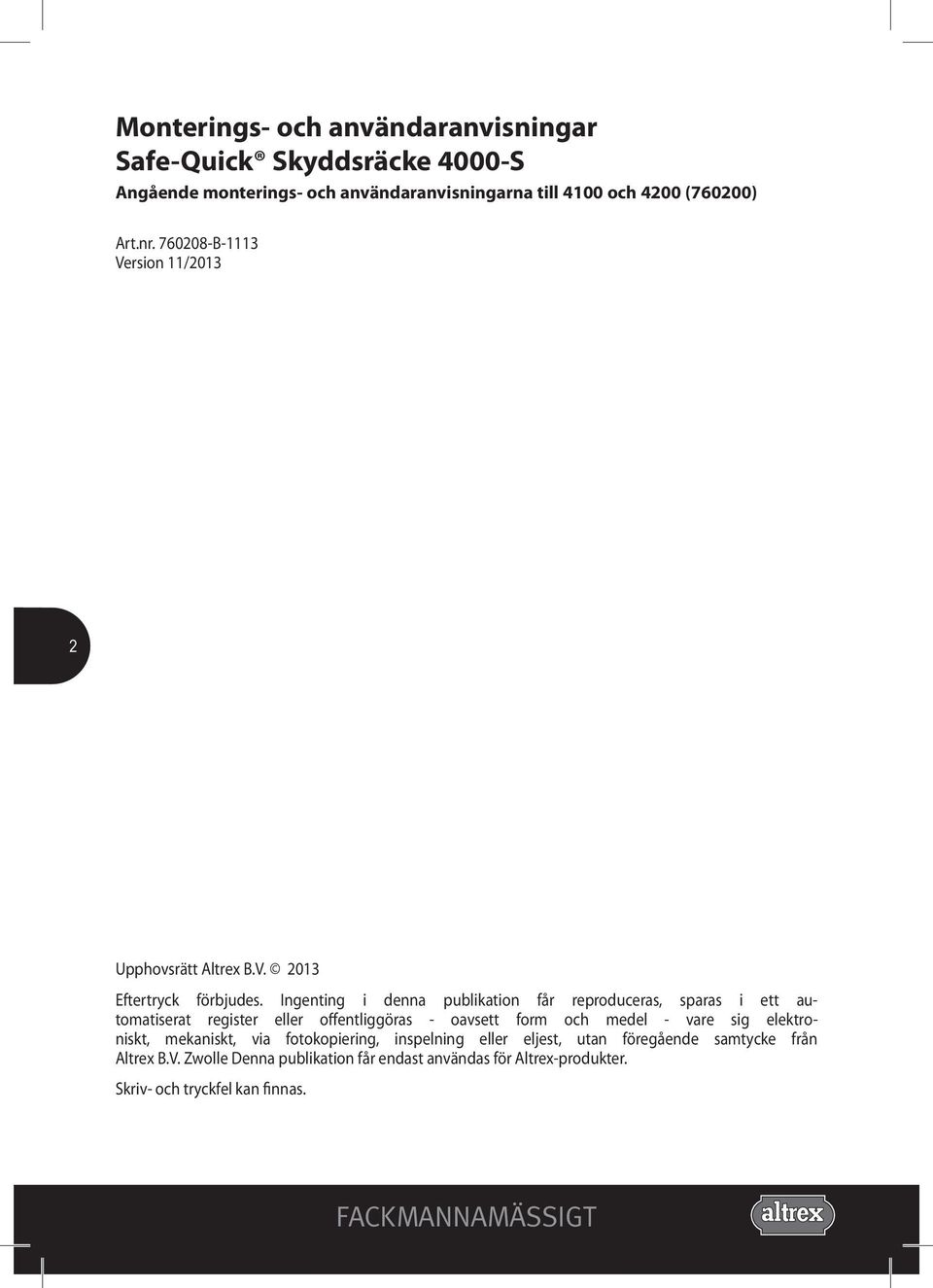

2 Monterings- och användaranvisningar Safe-Quick Skyddsräcke 4000-S Angående monterings- och användaranvisningarna till 4100 och 4200 (760200) Art.nr B-1113 Version 11/ Upphovsrätt Altrex B.V Eftertryck förbjudes. Ingenting i denna publikation får reproduceras, sparas i ett automatiserat register eller offentliggöras - oavsett form och medel - vare sig elektroniskt, mekaniskt, via fotokopiering, inspelning eller eljest, utan föregående samtycke från Altrex B.V. Zwolle Denna publikation får endast användas för Altrex-produkter. Skriv- och tryckfel kan finnas.

3 Innehåll Inledning till Safe-Quick Skyddsräcke för mobil ställning 4000-S...4 Sida 1.1 Smal 4100-S ojämn Smal 4100-S ojämn utan yttervägg Smal 4100-S jämn Smal4100-S jämn utan yttervägg Bred 4200-S ojämn Bred 4200-S ojämn utan yttervägg Bred 4200-S jämn Bred 4200-S jämn utan yttervägg Safe-Quick -konfigurationer för mobil ställning...20

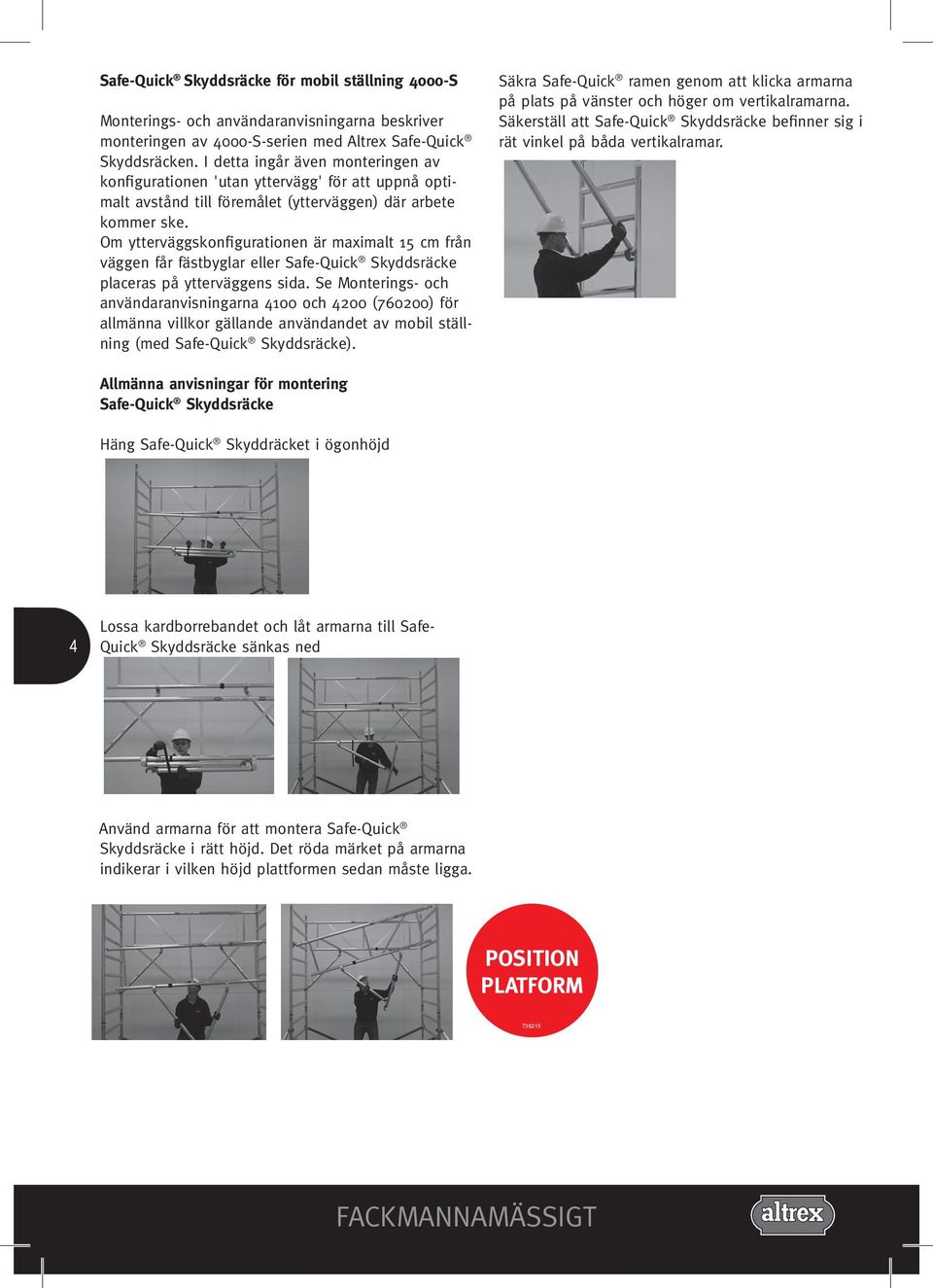

4 Safe-Quick Skyddsräcke för mobil ställning 4000-S Monterings- och användaranvisningarna beskriver monteringen av 4000-S-serien med Altrex Safe-Quick Skyddsräcken. I detta ingår även monteringen av konfigurationen 'utan yttervägg' för att uppnå optimalt avstånd till föremålet (ytterväggen) där arbete kommer ske. Om ytterväggskonfigurationen är maximalt 15 cm från väggen får fästbyglar eller Safe-Quick Skyddsräcke placeras på ytterväggens sida. Se Monterings- och användaranvisningarna 4100 och 4200 (760200) för allmänna villkor gällande användandet av mobil ställning (med Safe-Quick Skyddsräcke). Säkra Safe-Quick ramen genom att klicka armarna på plats på vänster och höger om vertikalramarna. Säkerställ att Safe-Quick Skyddsräcke befinner sig i rät vinkel på båda vertikalramar. Allmänna anvisningar för montering Safe-Quick Skyddsräcke Häng Safe-Quick Skyddräcket i ögonhöjd 4 Lossa kardborrebandet och låt armarna till Safe- Quick Skyddsräcke sänkas ned Använd armarna för att montera Safe-Quick Skyddsräcke i rätt höjd. Det röda märket på armarna indikerar i vilken höjd plattformen sedan måste ligga. position platform

5 i 1.1 Smal 4100-S ojämn 3.2m och bygga vidare till 7.2m hög plattform 1. Utgå från grundprincipen i steg 2 (monteringsmetod för mobil ställning 4100 i Monteringsoch användaranvisningar 4100 och 4200 (760200)) 2. Placera ett Safe-Quick Skyddsräcke, med hjälp av dess armar, på den högsta stegpinnen på en sida av vertikalramen och säkra den till stegpinnarna i ramen. 5. Montera två vertikalramar med 7 stegpinnar och säkra dem med hjälp av låspinnarna. 6. Placera ett Safe-Quick Skyddsräcke på vänster och höger sida om ramen med hjälp av armarna på den högsta stegpinnen i vertikalramarna och säkra det. 3. Placera en plattform (stöd) med klaff på den 3:e stegpinnen 7. Placera en plattform med klaff på den 3:e stegpinnen i vertikalramen (märket på armarna indikerar även plattformens läge) 5 4. Placera två stödbenen på plats som i steg 7 i Monterings- och användaranvisningarna 4100 och 4200 (760200) 8. Montera sidoskivorna enligt II.IX i Monteringsoch användaranvisningarna 4100 och 4200 (760200) Om ställningen används som en fristående ställning måste 4 stödben placeras runt den.

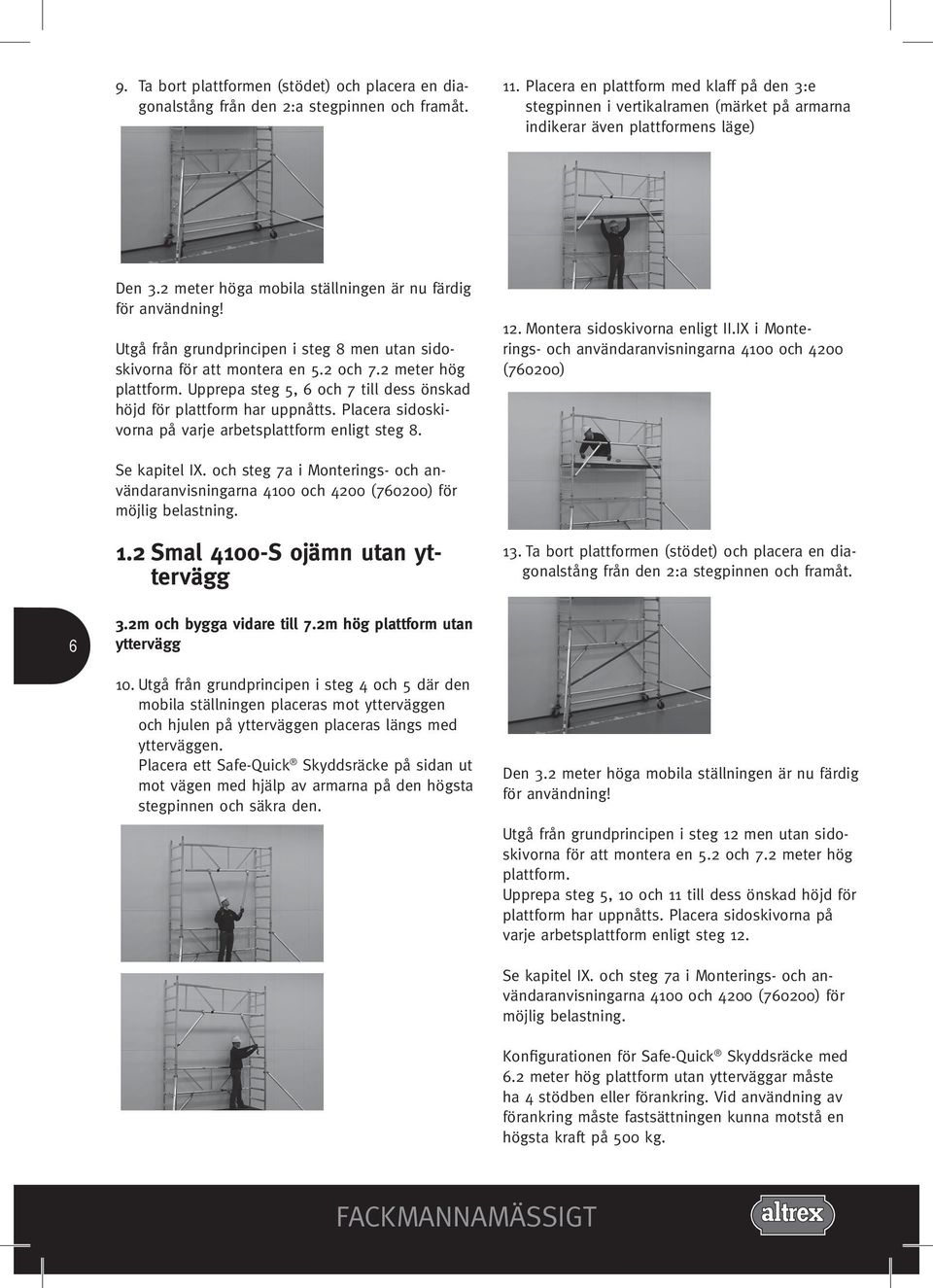

6 9. Ta bort plattformen (stödet) och placera en diagonalstång från den 2:a stegpinnen och framåt. 11. Placera en plattform med klaff på den 3:e stegpinnen i vertikalramen (märket på armarna indikerar även plattformens läge) Den 3.2 meter höga mobila ställningen är nu färdig för användning! Utgå från grundprincipen i steg 8 men utan sidoskivorna för att montera en 5.2 och 7.2 meter hög plattform. Upprepa steg 5, 6 och 7 till dess önskad höjd för plattform har uppnåtts. Placera sidoskivorna på varje arbetsplattform enligt steg Montera sidoskivorna enligt II.IX i Monterings- och användaranvisningarna 4100 och 4200 (760200) Se kapitel IX. och steg 7a i Monterings- och användaranvisningarna 4100 och 4200 (760200) för möjlig belastning. 1.2 Smal 4100-S ojämn utan yttervägg 13. Ta bort plattformen (stödet) och placera en diagonalstång från den 2:a stegpinnen och framåt m och bygga vidare till 7.2m hög plattform utan yttervägg 10. Utgå från grundprincipen i steg 4 och 5 där den mobila ställningen placeras mot ytterväggen och hjulen på ytterväggen placeras längs med ytterväggen. Placera ett Safe-Quick Skyddsräcke på sidan ut mot vägen med hjälp av armarna på den högsta stegpinnen och säkra den. Den 3.2 meter höga mobila ställningen är nu färdig för användning! Utgå från grundprincipen i steg 12 men utan sidoskivorna för att montera en 5.2 och 7.2 meter hög plattform. Upprepa steg 5, 10 och 11 till dess önskad höjd för plattform har uppnåtts. Placera sidoskivorna på varje arbetsplattform enligt steg 12. Se kapitel IX. och steg 7a i Monterings- och användaranvisningarna 4100 och 4200 (760200) för möjlig belastning. Konfigurationen för Safe-Quick Skyddsräcke med 6.2 meter hög plattform utan ytterväggar måste ha 4 stödben eller förankring. Vid användning av förankring måste fastsättningen kunna motstå en högsta kraft på 500 kg.

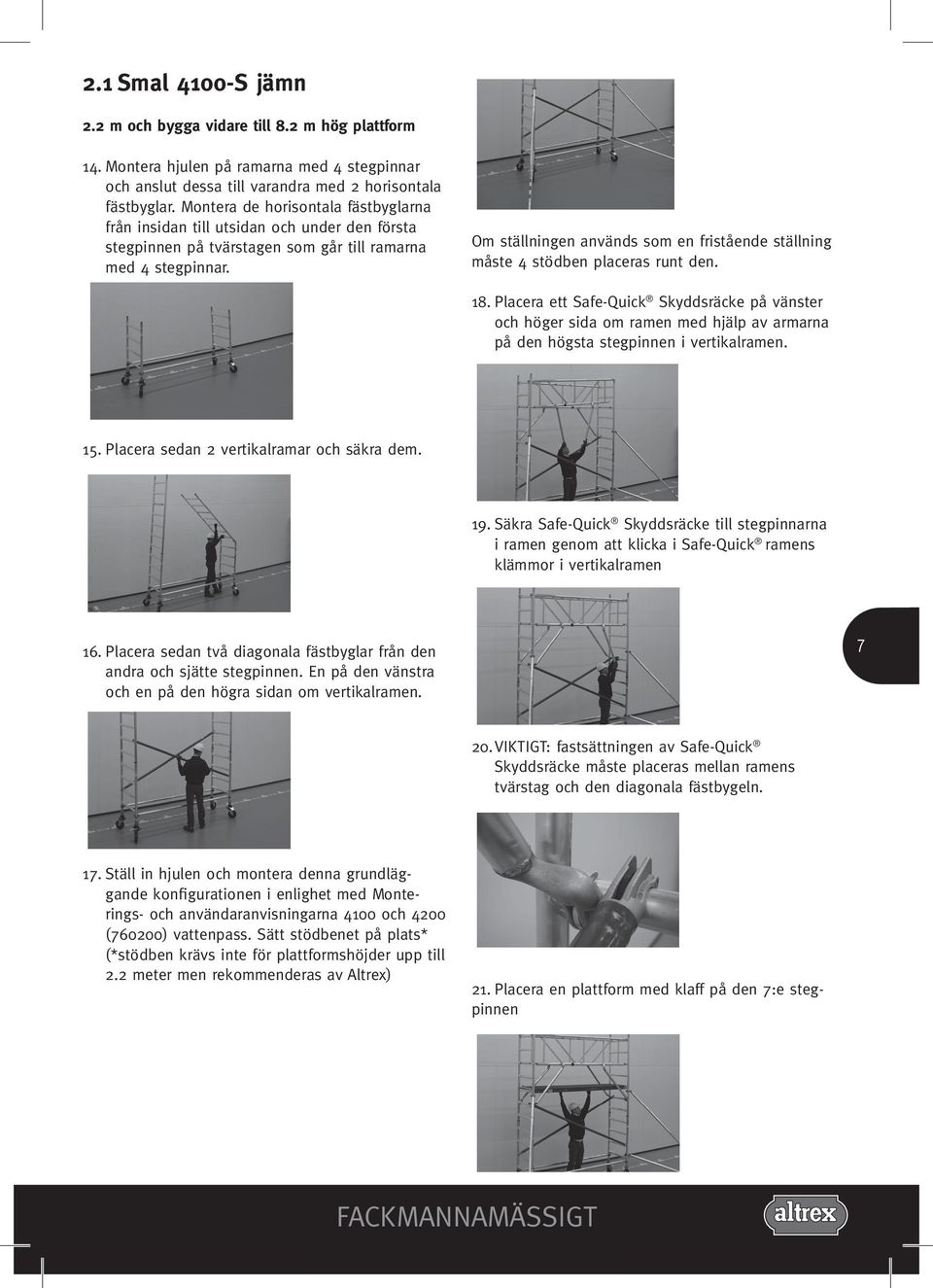

7 2.1 Smal 4100-S jämn 2.2 m och bygga vidare till 8.2 m hög plattform 14. Montera hjulen på ramarna med 4 stegpinnar och anslut dessa till varandra med 2 horisontala fästbyglar. Montera de horisontala fästbyglarna från insidan till utsidan och under den första stegpinnen på tvärstagen som går till ramarna med 4 stegpinnar. Om ställningen används som en fristående ställning måste 4 stödben placeras runt den. 18. Placera ett Safe-Quick Skyddsräcke på vänster och höger sida om ramen med hjälp av armarna på den högsta stegpinnen i vertikalramen. 15. Placera sedan 2 vertikalramar och säkra dem Säkra Safe-Quick Skyddsräcke till stegpinnarna i ramen genom att klicka i Safe-Quick ramens klämmor i vertikalramen 16. Placera sedan två diagonala fästbyglar från den andra och sjätte stegpinnen. En på den vänstra och en på den högra sidan om vertikalramen. 7 g 20. VIKTIGT: fastsättningen av Safe-Quick Skyddsräcke måste placeras mellan ramens tvärstag och den diagonala fästbygeln. r 17. Ställ in hjulen och montera denna grundläggande konfigurationen i enlighet med Monterings- och användaranvisningarna 4100 och 4200 (760200) vattenpass. Sätt stödbenet på plats* (*stödben krävs inte för plattformshöjder upp till 2.2 meter men rekommenderas av Altrex) 21. Placera en plattform med klaff på den 7:e stegpinnen

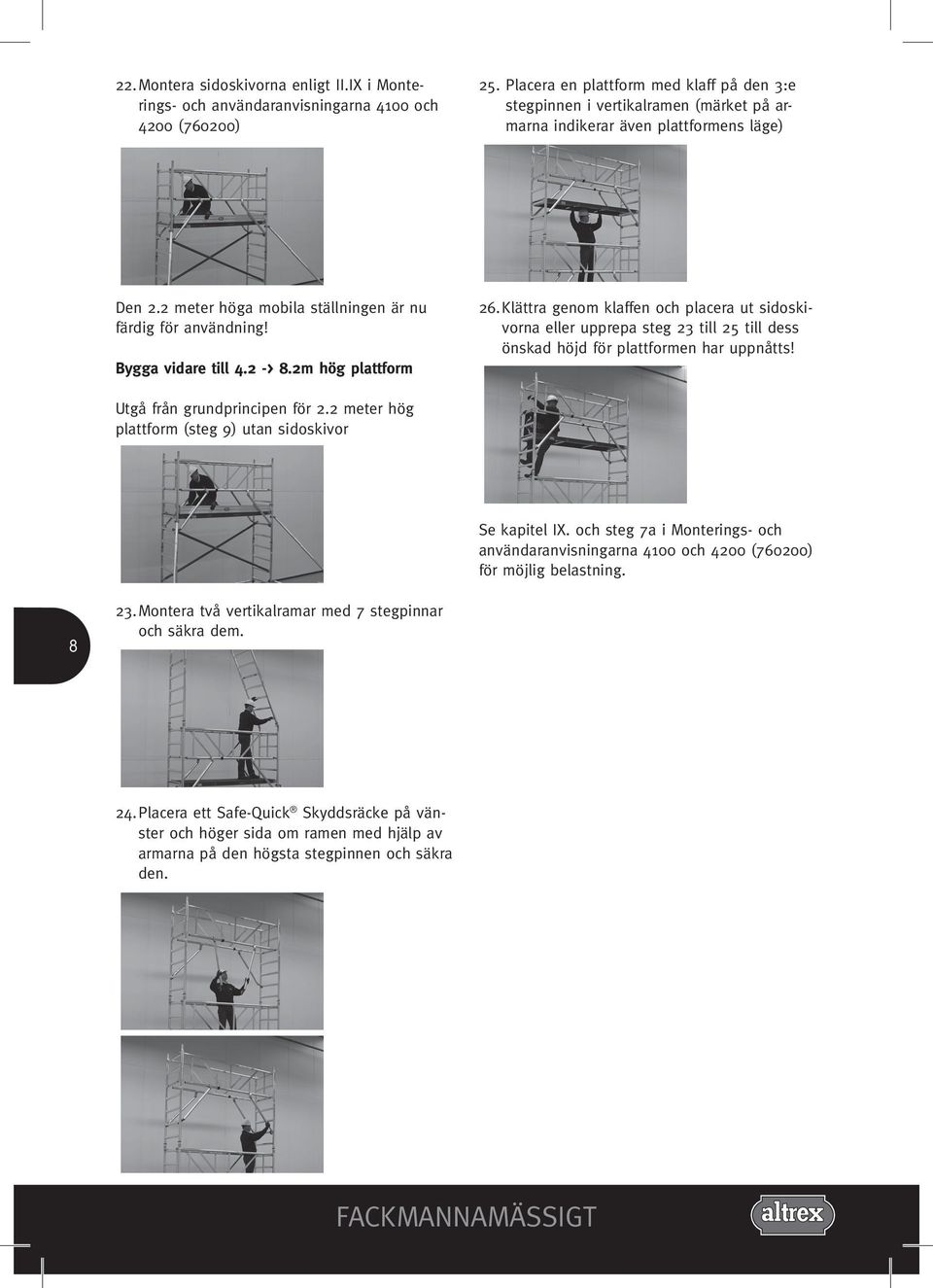

8 22. Montera sidoskivorna enligt II.IX i Monterings- och användaranvisningarna 4100 och 4200 (760200) 25. Placera en plattform med klaff på den 3:e stegpinnen i vertikalramen (märket på armarna indikerar även plattformens läge) Den 2.2 meter höga mobila ställningen är nu färdig för användning! Bygga vidare till 4.2 -> 8.2m hög plattform 26. Klättra genom klaffen och placera ut sidoskivorna eller upprepa steg 23 till 25 till dess önskad höjd för plattformen har uppnåtts! Utgå från grundprincipen för 2.2 meter hög plattform (steg 9) utan sidoskivor Se kapitel IX. och steg 7a i Monterings- och användaranvisningarna 4100 och 4200 (760200) för möjlig belastning Montera två vertikalramar med 7 stegpinnar och säkra dem. 24. Placera ett Safe-Quick Skyddsräcke på vänster och höger sida om ramen med hjälp av armarna på den högsta stegpinnen och säkra den.

9 2.2 Smal 4100-S jämn utan yttervägg 2.2m och bygga vidare till 8.2 m hög plattform utan yttervägg 27. Utgå från grundprincipen i steg 17 där den mobila ställningen står emot ytterväggen och hjulen på ytterväggsidan fortsätter längs med ytterväggen. Placera ett Safe-Quick Skyddsräcke på sidan ut mot vägen med hjälp av armarna på den högsta stegpinnen på rammonteringen och säkra den. 30. Montera sidoskivorna enligt II.IX i Monterings- och användaranvisningarna 4100 och 4200 (760200) Bygga vidare med vertikalramar med 7 stegpinnar till 4.2 -> 8.2m hög plattform 31. Utgå från grundprincipen för 2.2 meter hög plattform (steg 17) utan sidoskivor 32. Montera två vertikalramar med 7 stegpinnar och säkra dem VIKTIGT: fastsättningen av Safe-Quick Skyddsräcke måste placeras mellan ramens tvärstag och den diagonala fästbygeln. 33. Placera ett Safe-Quick Skyddsräcke på sidan ut mot vägen med hjälp av armarna på den högsta stegpinnen och säkra den. 29. Placera en plattform med klaff på den 7:e stegpinnen

10 34. Placera en plattform med klaff på den 3:e stegpinnen i vertikalramen (märket på armarna indikerar även plattformens läge) 35. Klättra genom klaffen och placera ut sidoskivorna eller upprepa steg 32, 23 och 25 till dess önskad höjd för plattformen har uppnåtts! Placera sidoskivorna på arbetsplattformen enligt steg Se kapitel IX. och steg 7a i "Monterings- och användaranvisningarna 5000-serien" för möjlig belastning. Konfigurationen för Safe-Quick Skyddsräcke med 6.2 meter hög plattform utan ytterväggar måste ha 4 stödben eller förankring. Vid användning av förankring måste fastsättningen kunna motstå en högsta kraft på 500 kg.

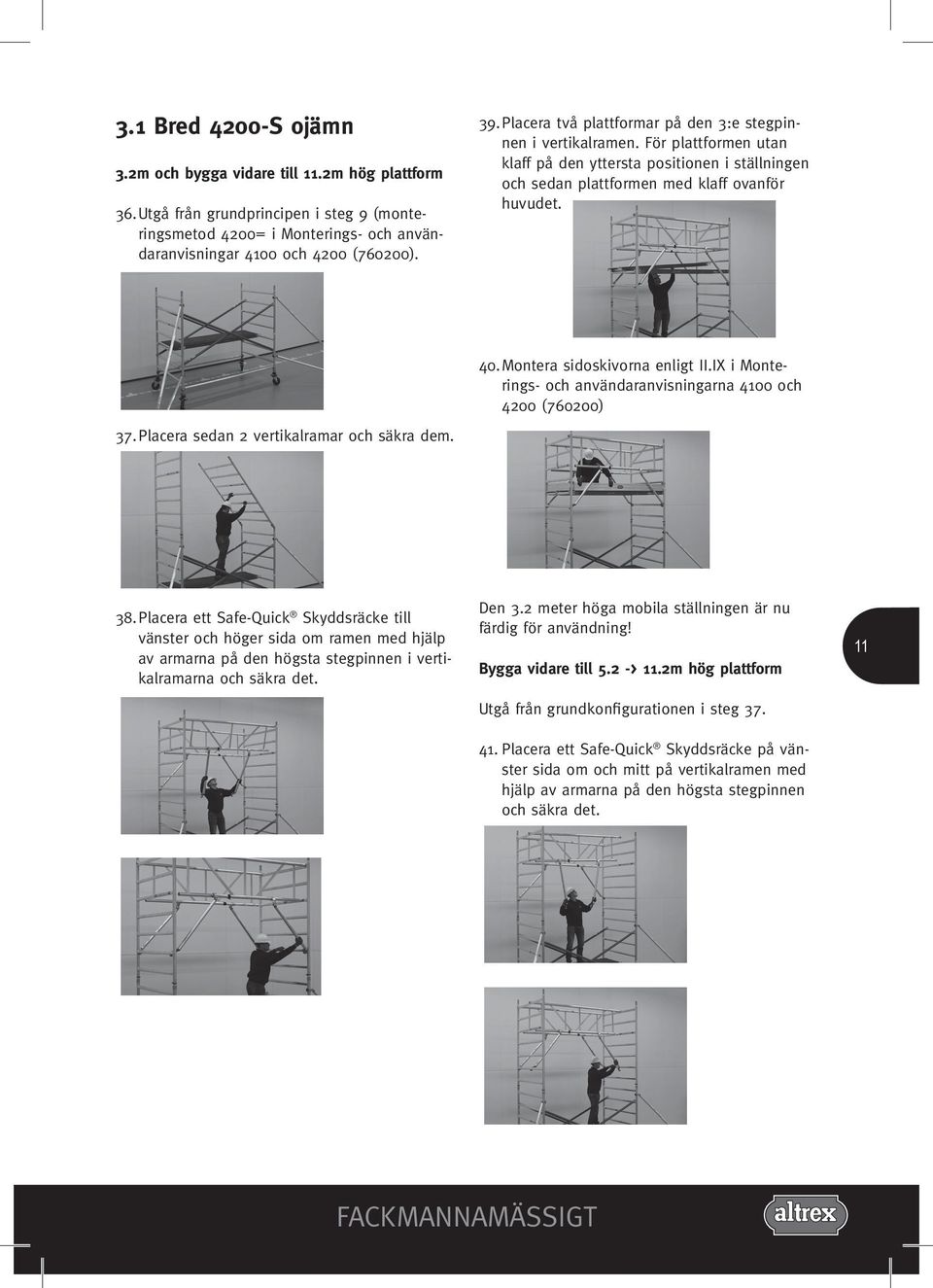

11 3.1 Bred 4200-S ojämn 3.2m och bygga vidare till 11.2m hög plattform 36. Utgå från grundprincipen i steg 9 (monteringsmetod 4200= i Monterings- och användaranvisningar 4100 och 4200 (760200). 39. Placera två plattformar på den 3:e stegpinnen i vertikalramen. För plattformen utan klaff på den yttersta positionen i ställningen och sedan plattformen med klaff ovanför huvudet. 40. Montera sidoskivorna enligt II.IX i Monterings- och användaranvisningarna 4100 och 4200 (760200) 37. Placera sedan 2 vertikalramar och säkra dem. 38. Placera ett Safe-Quick Skyddsräcke till vänster och höger sida om ramen med hjälp av armarna på den högsta stegpinnen i vertikalramarna och säkra det. Den 3.2 meter höga mobila ställningen är nu färdig för användning! Bygga vidare till 5.2 -> 11.2m hög plattform Utgå från grundkonfigurationen i steg Placera ett Safe-Quick Skyddsräcke på vänster sida om och mitt på vertikalramen med hjälp av armarna på den högsta stegpinnen och säkra det. 11

12 42. Placera en plattform med klaff på den 3:e stegpinnen i vertikalramen (märket på armarna indikerar även plattformens läge). 5.2 meters höjd. För att göra detta kan du använda dig av den lägsta plattformen. 43. Klättra igenom klaffen och placera sedan 2 vertikalramar och säkra dem. Upprepa steg 43 och 44 för 7,2 meter för plattformar på 7.2 meter höjd och upp till 11.2 m enligt önskad höjd för plattformen. Montera efter detta sidoskivorna som i steg 40. Se kapitel IX. och steg 7a i Monterings- och användaranvisningarna 4100 och 4200 (760200) för möjlig belastning. 44. Placera ett Safe-Quick Skyddsräcke på vänster och höger sida om ramen på 5.2 meters höjd med hjälp av armarna på den högsta stegpinnen i vertikalramarna och säkra det Placera ett Safe-Quick Skyddsräcke på vänster sida och en i mitten som i steg 41 för plattformar på 7.2 meters höjd och upp till 11.2 m! 46. Upprepa steg 39 och 40 för plattformen på

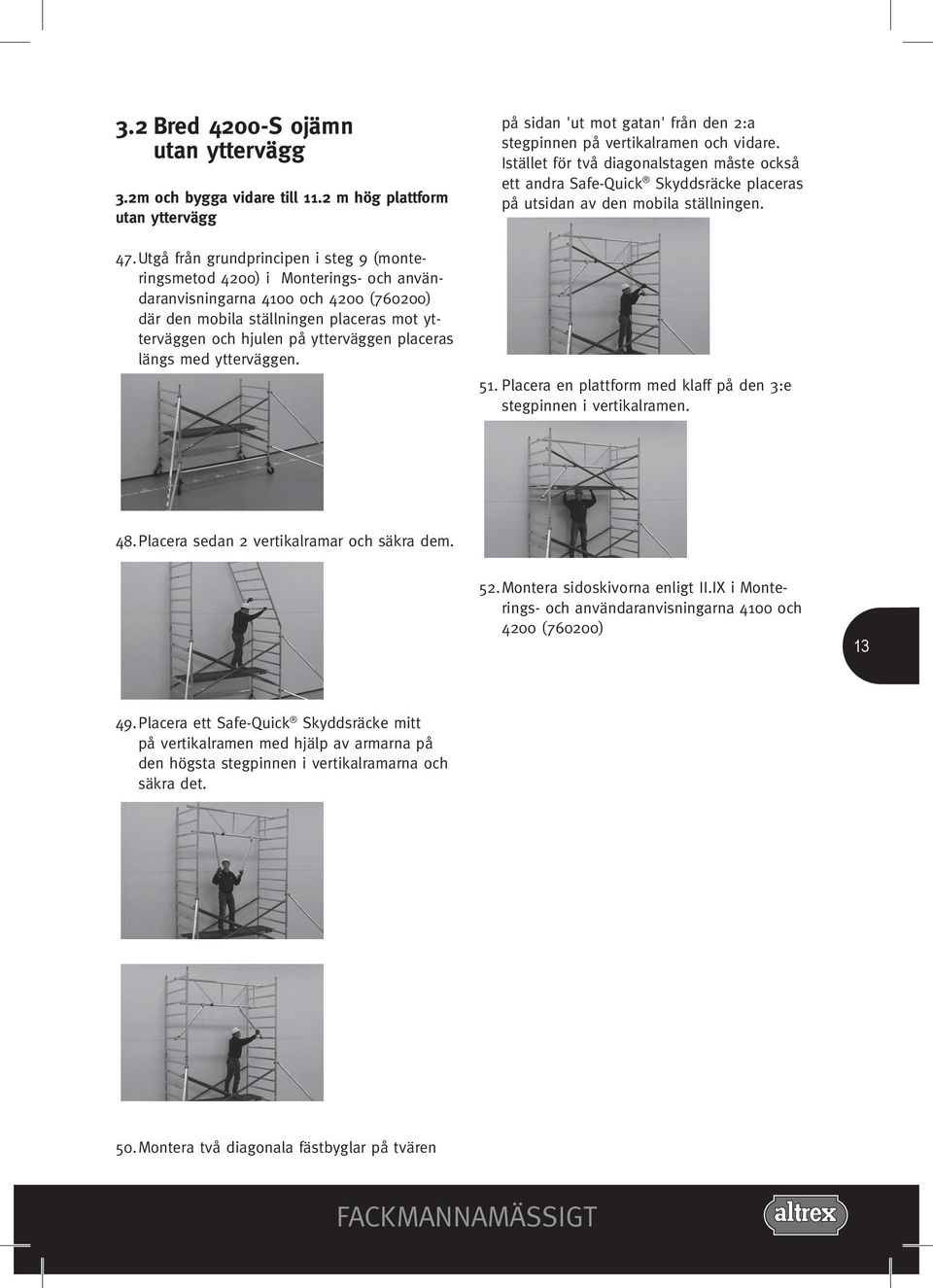

13 3.2 Bred 4200-S ojämn utan yttervägg 3.2m och bygga vidare till 11.2 m hög plattform utan yttervägg 47. Utgå från grundprincipen i steg 9 (monteringsmetod 4200) i Monterings- och användaranvisningarna 4100 och 4200 (760200) där den mobila ställningen placeras mot ytterväggen och hjulen på ytterväggen placeras längs med ytterväggen. på sidan 'ut mot gatan' från den 2:a stegpinnen på vertikalramen och vidare. Istället för två diagonalstagen måste också ett andra Safe-Quick Skyddsräcke placeras på utsidan av den mobila ställningen. 51. Placera en plattform med klaff på den 3:e stegpinnen i vertikalramen. 48. Placera sedan 2 vertikalramar och säkra dem. 52. Montera sidoskivorna enligt II.IX i Monterings- och användaranvisningarna 4100 och 4200 (760200) Placera ett Safe-Quick Skyddsräcke mitt på vertikalramen med hjälp av armarna på den högsta stegpinnen i vertikalramarna och säkra det. 50. Montera två diagonala fästbyglar på tvären

14 53. Montera sidoskivorna enligt II.IX i Monteringsoch användaranvisningarna 4100 och 4200 (760200) Den 3.2 meter höga mobila ställningen är nu färdig för användning! 57. Ta bort den lägsta plattformen (stöd) och montera den på den 3:e stegpinnen i vertikalramen. Bygga vidare med vertikalramar med 7 stegpinnar till 5.2 -> 11.2m hög plattform utan yttervägg Utgå från grundkonfigurationen i steg Placera sedan 2 vertikalramar och säkra dem. 55. Placera ett Safe-Quick Skyddsräcke mitt på ramen med hjälp av armarna på den högsta stegpinnen och säkra den. 58. Följ steg 52 och 53 eller upprepa steg 54 till 56 för plattformar på 5.2 meters höjd till dess den önskade höjden 7.2 m, 9.2 m eller 11.2 m har uppnåtts och följ sedan steg 51, 52 och 53 för att montera sidoskivorna. Se kapitel IX. och steg 7a i Monterings- och användaranvisningarna 4100 och 4200 (760200) för möjlig belastning. Konfigurationen för Safe-Quick Skyddsräcke med 6.2 meter hög plattform utan ytterväggar måste ha 4 stödben eller förankring. Vid användning av förankring måste fastsättningen kunna motstå en högsta kraft på 500 kg. 56. Montera två diagonala fästbyglar på tvären på sidan 'ut mot gatan' från den 2:a stegpinnen på vertikalramen och vidare.

15 4.1 Bred 4200-S jämn 2.2m och bygga vidare till 12.2m hög fristående plattform 59. Montera hjulen på ramarna med 4 stegpinnar och anslut dessa till varandra med 2 horisontala fästbyglar. Montera de horisontala fästbyglarna från insidan till utsidan och under den första stegpinnen på tvärstagen som går till ramarna med 4 stegpinnar. Konfigurationen för Safe-Quick Skyddsräcke med 6.2 meter hög plattform utan ytterväggar måste ha 4 stödben eller förankring. Vid användning av förankring måste fastsättningen kunna motstå en högsta kraft på 500 kg. 63. Placera ett Safe-Quick Skyddsräcke på vänster och höger sida om vertikalramen med hjälp av armarna på den högsta stegpinnen i vertikalramen. 60. Placera sedan 2 vertikalramar och säkra dem. 64. Fäst Safe-Quick Skyddsräcke till stegpinnarna på ramen. 61. Placera sedan fyra diagonala fästbyglar från den andra och sjätte stegpinnen. Två på den vänstra och en på den högra sidan om basramen. 65. VIKTIGT: fastsättningen av Safe-Quick Skyddsräcke måste placeras mellan ramens tvärstag och den diagonala fästbygeln Ställ in hjulen och montera denna grundläggande konfigurationen i enlighet med Monterings- och användaranvisningarna 4100 och 4200 (760200) vattenpass. Sätt sedan stödbenet på plats*. (*stödben krävs inte för plattformshöjder upp till 2.2 meter men rekommenderas av Altrex) 66. Placera en plattform med klaff och en plattform utan klaff på den 7:e stegpinnen. 67. Montera sidoskivorna enligt II.IX i Monterings- och användaranvisningarna 4100 och 4200 (760200)

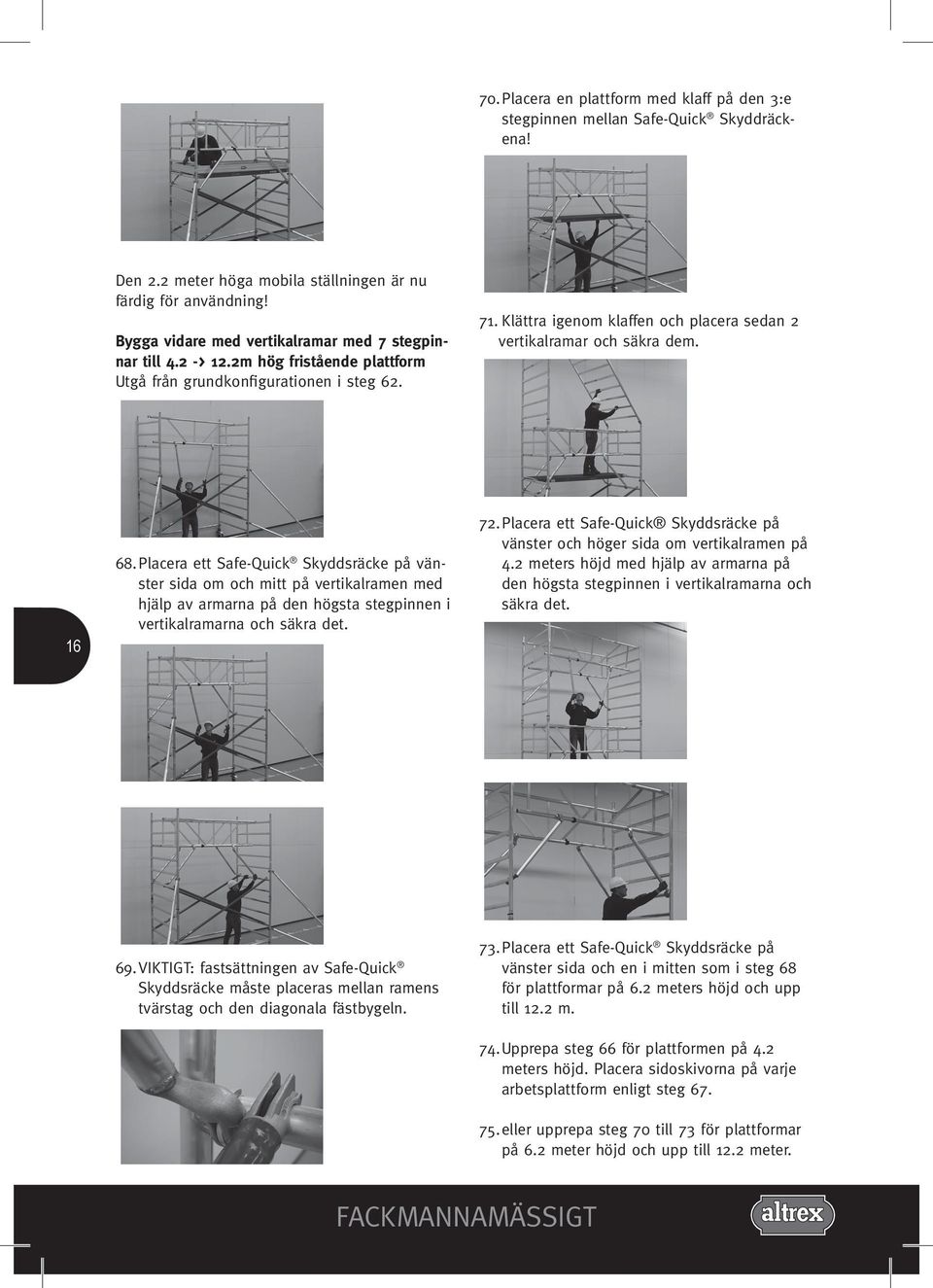

16 70. Placera en plattform med klaff på den 3:e stegpinnen mellan Safe-Quick Skyddräckena! Den 2.2 meter höga mobila ställningen är nu färdig för användning! Bygga vidare med vertikalramar med 7 stegpinnar till 4.2 -> 12.2m hög fristående plattform Utgå från grundkonfigurationen i steg Klättra igenom klaffen och placera sedan 2 vertikalramar och säkra dem Placera ett Safe-Quick Skyddsräcke på vänster sida om och mitt på vertikalramen med hjälp av armarna på den högsta stegpinnen i vertikalramarna och säkra det. 72. Placera ett Safe-Quick Skyddsräcke på vänster och höger sida om vertikalramen på 4.2 meters höjd med hjälp av armarna på den högsta stegpinnen i vertikalramarna och säkra det. 69. VIKTIGT: fastsättningen av Safe-Quick Skyddsräcke måste placeras mellan ramens tvärstag och den diagonala fästbygeln. 73. Placera ett Safe-Quick Skyddsräcke på vänster sida och en i mitten som i steg 68 för plattformar på 6.2 meters höjd och upp till 12.2 m. 74. Upprepa steg 66 för plattformen på 4.2 meters höjd. Placera sidoskivorna på varje arbetsplattform enligt steg eller upprepa steg 70 till 73 för plattformar på 6.2 meter höjd och upp till 12.2 meter.

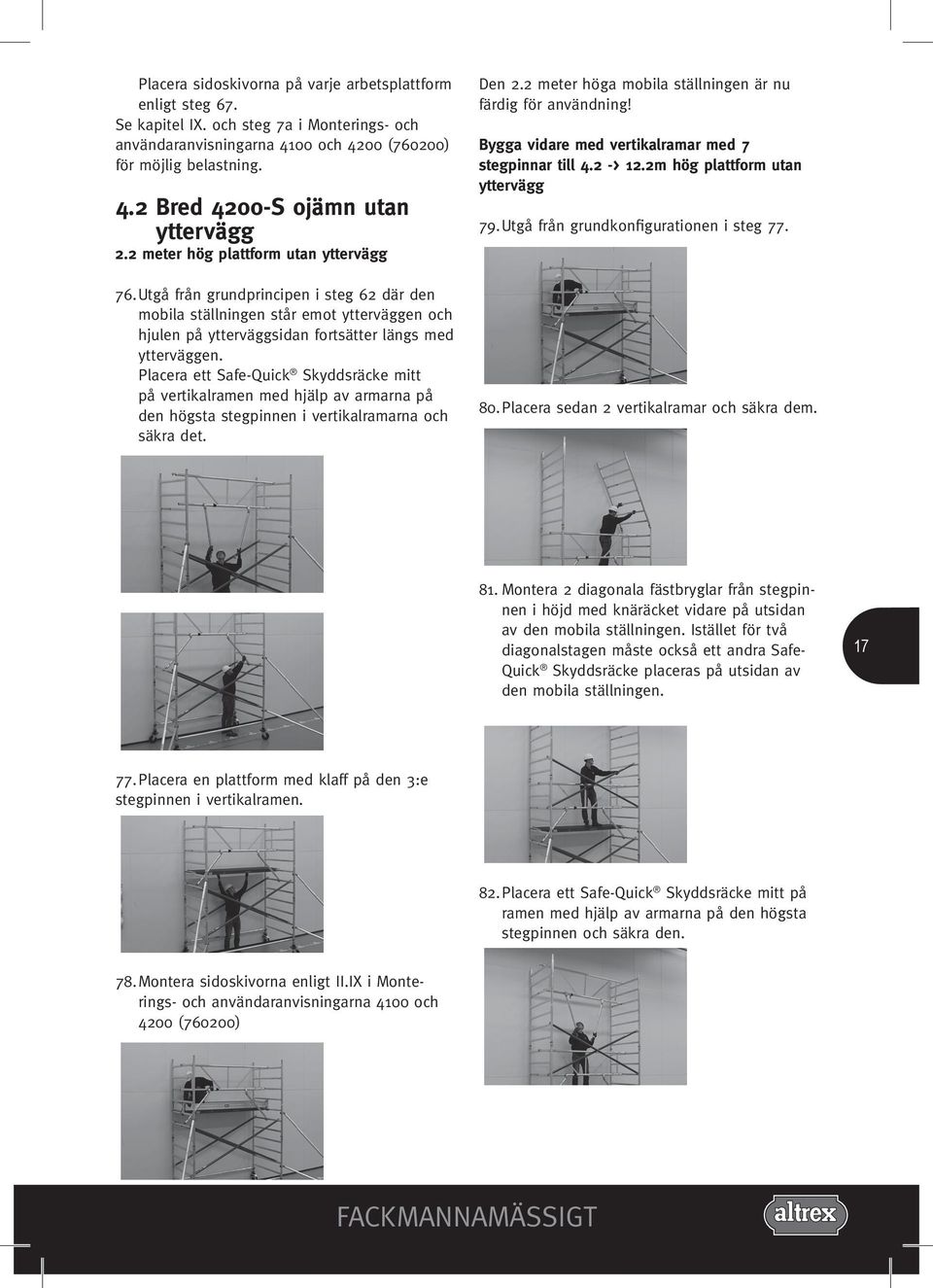

17 Placera sidoskivorna på varje arbetsplattform enligt steg 67. Se kapitel IX. och steg 7a i Monterings- och användaranvisningarna 4100 och 4200 (760200) för möjlig belastning. 4.2 B r e d 4200-S ojämn utan yttervägg 2.2 meter hög plattform utan yttervägg 76. Utgå från grundprincipen i steg 62 där den mobila ställningen står emot ytterväggen och hjulen på ytterväggsidan fortsätter längs med ytterväggen. Placera ett Safe-Quick Skyddsräcke mitt på vertikalramen med hjälp av armarna på den högsta stegpinnen i vertikalramarna och säkra det. Den 2.2 meter höga mobila ställningen är nu färdig för användning! Bygga vidare med vertikalramar med 7 stegpinnar till 4.2 -> 12.2m hög plattform utan yttervägg 79. Utgå från grundkonfigurationen i steg Placera sedan 2 vertikalramar och säkra dem. 81. Montera 2 diagonala fästbryglar från stegpinnen i höjd med knäräcket vidare på utsidan av den mobila ställningen. Istället för två diagonalstagen måste också ett andra Safe- Quick Skyddsräcke placeras på utsidan av den mobila ställningen Placera en plattform med klaff på den 3:e stegpinnen i vertikalramen. 82. Placera ett Safe-Quick Skyddsräcke mitt på ramen med hjälp av armarna på den högsta stegpinnen och säkra den. 78. Montera sidoskivorna enligt II.IX i Monterings- och användaranvisningarna 4100 och 4200 (760200)

18 83. Placera en plattform med klaff på den 3:e stegpinnen i vertikalramen (märket på armarna indikerar även plattformens läge). 84. Montera 2 diagonalstag från den högsta stegpinnen och vidare för plattformen på 4.2 meters höjd. Och montera hjälpröret med sidoskivor som i steg 77 och Upprepa steg 81 till 85 för plattformar på 6.2 meters höjd och uppåt om den önskade höjden har uppnåtts och montera hjälprör med sidoskivor som i steg 77 och 78. Se kapitel IX. och steg 7a i Monterings- och användaranvisningarna 4100 och 4200 (760200) för möjlig belastning. Konfigurationen för Safe-Quick Skyddsräcke med 6.2 meter hög plattform utan ytterväggar måste ha 4 stödben eller förankring. Vid användning av förankring måste fastsättningen kunna motstå en högsta kraft på 500 kg.

19 19

20 Mobil ställning smal 4100-S med Mobil ställning 4100 S av aluminium med Safe-Quick Skyddsräcke x 1.85 m Höjd plattform 2.20 m 3.20 m 1) 4.20 m 1) 5.20 Arbetshöjd 4.20 m 5.20 m 6.20 m 7.20 Konfigureringsnummer C C C C4150 Identifiering Artikelnr. EAN Vertikalram smal BRS Vertikalram smal BRS Ben med hjul Ø 200 mm BRS Plattform 185 med klaff BVS Safe-Quick Skyddsräcke 1.85 m BRS Diagonalstag BVS Horisontalstag BVS Triangulärt stödben BRS/BVS standard Fotlistpaket av trä BVS påhängsstege ** ** ** ** 1) Om ställningen i denna konfiguration används som en fristående ställning måste 4 krängningshämmare placeras runt 2) Vid montering flyttas en plattform underifrån till överdelen av den mobila ställningen. IVid behov kan en extra plattform Se även monterings- och användaranvisningarna ** Valfri 20 Mobil ställning smal 4100-S with Mobil ställning 4100 S av aluminium med Safe-Quick Skyddsräcke - utan yttervägg Höjd plattform 2.20 m 3.20 m 4.20 Arbetshöjd 4.20 m 5.20 m 6.20 Konfigureringsnummer C C4100 Identifiering Artikelnr. EAN Vertikalram smal BRS Vertikalram smal BRS Ben med hjul Ø 200 mm BRS Plattform 185 med klaff BVS Safe-Quick Skyddsräcke 1.85 m BRS Diagonalstag BVS Horisontalstag BVS Triangulärt stödben BRS/BVS standard Fotlistpaket av trä BVS påhängsstege ** ** ** * Konfigurationer utan yttervägg kan endast användas om avståndet till ytterväggen är max 15 cm. 2) Vid montering flyttas en plattform underifrån till överdelen av den mobila ställningen. IVid behov kan en extra plattform Se även monterings- och användaranvisningarna ** Valfri

21 Safe-Quick m 0 m 1) 5.20 m 1) 6.20 m 1)2) 7.20 m 1) 8.20 m 1)2) 0 m 7.20 m 8.20 m 9.20 m m 0010 C C C C ** ** ** ** ** runt tform den. användas. Safe-Quick - utan yttervägg* m x 1.85 m m 4.20 m 5.20 m 6.20 m 2) 7.20 m 8.20 m 2) m 6.20 m 7.20 m 8.20 m 9.20 m m 11 C C C ** ** ** ** ** form användas.

22 Mobil ställning smal 4100-S med S Mobil ställning 4100 S av aluminium med Safe-Quick Skyddsräcke x 2.45 m Höjd plattform 2.20 m 3.20 m 1) 4.20 m 1) 5.20 Arbetshöjd 4.20 m 5.20 m 6.20 m 7.20 Konfigureringsnummer C C C C4150 Identifiering Artikelnr. EAN Vertikalram smal BRS Vertikalram smal BRS Ben med hjul Ø 200 mm BRS Plattform 245 med klaff BRS Safe-Quick Skyddsräcke 2.45 m BRS Diagonalstag BRS Horisontalstag BRS Triangulärt stödben BRS/BVS standard Fotlistpaket av trä BRS påhängsstege ** ** ** ** 1) Om ställningen i denna konfiguration används som en fristående ställning måste 4 krängningshämmare placeras runt 2) Vid montering flyttas en plattform underifrån till överdelen av den mobila ställningen. IVid behov kan en extra Se även monterings- och användaranvisningarna ** Valfri 22 Mobil ställning smal 4100-S with S Mobil ställning 4100 S av aluminium med Safe-Quick Skyddsräcke - utan yttervägg x 2.45 m Höjd plattform 2.20 m 3.20 m 4.20 m 5.20 Arbetshöjd 4.20 m 5.20 m 6.20 m 7.20 Konfigureringsnummer C C C C415 Identifiering Artikelnr. EAN Vertikalram smal BRS Vertikalram smal BRS Ben med hjul Ø 200 mm BRS Plattform 245 med klaff BRS Safe-Quick Skyddsräcke 2.45 m BRS Diagonalstag BRS Horisontalstag BRS Triangulärt stödben BRS/BVS standard Fotlistpaket av trä BRS påhängsstege ** ** ** ** * Konfigurationer utan yttervägg kan endast användas om avståndet till ytterväggen är max 15 cm. 2) Vid montering flyttas en plattform underifrån till överdelen av den mobila ställningen. IVid behov kan en extra plattform Se även monterings- och användaranvisningarna ** Valfri

23 Safe-Quick m 0 m 1) 5.20 m 1) 6.20 m 1)2) 7.20 m 1) 8.20 m 1)2) 0 m 7.20 m 8.20 m 9.20 m m 0014 C C C C ** ** ** ** ** runt den. plattform användas. 23 Safe-Quick - utan yttervägg* m x 2.45 m 0 m 5.20 m 6.20 m 2) 7.20 m 8.20 m 2) 0 m 7.20 m 8.20 m 9.20 m m 0022 C C C C ** ** ** ** ** form användas.

24 Mobil ställning bred 4200-S med Ställning 4200-S av aluminium med Safe-Quick Skyddsräcke x 1.85 m Höjd plattform 2.20 m 3.20 m Arbetshöjd 4.20 m 5.20 Konfigureringsnummer C C4250 Identifiering Artikelnr. EAN Vertikalram bred BRS Vertikalram bred BRS Ben med hjul Ø 200 mm BRS Plattform 185 med klapp BVS Plattform 185 utan klaff BVS Safe-Quick Skyddsräcke 1.85 m BRS Diagonalstag BVS Horisontalstag BVS Triangulärt stödben BRS/BVS standard Fotlistpaket av trä BVS påhängsstege ** ** 1) Om ställningen i denna konfiguration används som en fristående ställning måste 4 krängningshämmare placeras 2) Vid montering flyttas en plattform underifrån till överdelen av den mobila ställningen. IVid behov kan en extra Se även monterings- och användaranvisningarna ** Valfri 24 Mobil ställning bred 4200-S with Mobil ställning 4200 S av aluminium med Safe-Quick Skyddsräcke - utan yttervägg x 1.85 Höjd plattform 2.20 m 3.2 Arbetshöjd 4.20 m 5.2 Konfigureringsnummer C C42 Identifiering Artikelnr. EAN Vertikalram bred BRS Vertikalram bred BRS Ben med hjul Ø 200 mm BRS Plattform 185 med klaff BVS Safe-Quick Skyddsräcke 1.85 m BRS Diagonalstag BVS Horisontalstag BVS Triangulärt stödben BRS/BVS standard Fotlistpaket av trä BVS påhängsstege ** * Konfigurationer utan yttervägg kan endast användas om avståndet till ytterväggen är max 15 cm. 2) Vid montering flyttas en plattform underifrån till överdelen av den mobila ställningen. IVid behov kan en extra Se även monterings- och användaranvisningarna ** Valfri

25 Safe-Quick m 0 m 3.20 m 1) 4.20 m 1) 5.20 m1 ) 6.20 m 1)2) 7.20 m 1) 8.20 m 1)2) 9.20 m 1) m 1)2) m 1) m 1)2) 0 m 5.20 m 6.20 m 7.20 m 8.20 m 9.20 m m m m m m 0013 C C C C C C C C C C ** ** ** ** ** ** ** ** ** ** ** as runt den. plattform användas. Safe-Quick - utan yttervägg* m x 1.85 m m 3.20 m 4.20 m 5.20 m 6.20 m 2) 7.20 m 8.20 m 2) 9.20 m m 2) m m 2) m 5.20 m 6.20 m 7.20 m 8.20 m 9.20 m m m m m m 025 C C C C C C C C C C ** ** ** ** ** ** ** ** ** ** plattform användas.

26 Mobil ställning bred 4200-S med Ställning 4200-S av aluminium med Safe-Quick Skyddsräcke x 2.45 m Höjd plattform 2.20 m 3.20 m 1) 4.20 m 1) 5.20 m Arbetshöjd 4.20 m 5.20 m 6.20 m 7.20 Konfigureringsnummer C C C C4250 Identifiering Artikelnr. EAN Vertikalram bred BRS Vertikalram bred BRS Ben med hjul Ø 200 mm BRS Plattform 245 med klaff BRS Plattform 245 utan klaff BRS Safe-Quick Skyddsräcke 2.45 m BRS Diagonalstag BRS Horisontalstag BRS Triangulärt stödben BRS/BVS standard Fotlistpaket av trä BRS påhängsstege ** ** ** ** 1) Om ställningen i denna konfiguration används som en fristående ställning måste 4 krängningshämmare placeras 2) Vid montering flyttas en plattform underifrån till överdelen av den mobila ställningen. IVid behov kan en extra Se även monterings- och användaranvisningarna ** Valfri 26 Mobil ställning bred 4200-S with Mobil ställning 4200-S av aluminium med Safe-Quick Skyddsräcke - utan yttervägg x 2.45 Höjd plattform 2.20 m 3.20 m 4.20 Arbetshöjd 4.20 m 5.20 m 6.20 Konfigureringsnummer C C C4200 Identifiering Artikelnr. EAN Vertikalram bred BRS Vertikalram bred BRS Ben med hjul Ø 200 mm BRS Plattform 245 med klaff BRS Safe-Quick Skyddsräcke 2.45 m BRS Diagonalstag BRS Horisontalstag BRS Triangulärt stödben BRS/BVS standard Fotlistpaket av trä BRS påhängsstege ** ** ** * Konfigurationer utan yttervägg kan endast användas om avståndet till ytterväggen är max 15 cm. 2) Vid montering flyttas en plattform underifrån till överdelen av den mobila ställningen. IVid behov kan en extra Se även monterings- och användaranvisningarna ** Valfri

27 Safe-Quick m 0 m 1) 5.20 m1 ) 6.20 m 1)2) 7.20 m 1) 8.20 m 1)2) 9.20 m 1) m 1)2) m 1) m 1)2) 0 m 7.20 m 8.20 m 9.20 m m m m m m 0020 C C C C C C C C ** ** ** ** ** ** ** ** ** as runt den. plattform användas. Safe-Quick - utan yttervägg* m x 2.45 m m 4.20 m 5.20 m 6.20 m 2) 7.20 m 8.20 m 2) 9.20 m m 2) m m 2) m 6.20 m 7.20 m 8.20 m 9.20 m m m m m m 022 C C C C C C C C C * ** ** ** ** ** ** ** ** ** plattform användas.
