1450/850 LÄTTMETALLSTÄLLNING

Transkript

1 CERTIFIED TO BRITSH STANDARDS 1450/850 LÄTTMETALLSTÄLLNING BS1139:PART 3:1994 Komponenter 2-STEGS SPANNRAM GAVELFOTLIST PLATTFORM (MED OCH UTAN LUCKA) FOTLIST HORISONTAL- STAG DIAGONAL- STAG STEGRAM SPANNRAM Head Office: Holmwood, Broadlands Business Campus, Langhurstwood Road, Horsham, West Sussex RH12 4SU JUSTERBART BEN HJUL SGB Services Limited is a division of the Harsco Corporation Infrastructure Group APRIL 2002

2 KONTROLLISTA INSPEKTERA KOMPONENTER FÖRE MONTERING INSPEKTERA STÄLLNINGEN FÖRE ANVÄNDNING STÅR TORNET KORREKT HJUL LÅSTA/BEN RÄTT JUSTERADE STAG OCH PLATTFORMAR I VÅG STÖDBEN/STÖDBÅGAR MONTERADE ENLIGT SPECIFIKATION PLATTFORMAR PÅ PLATS & VINDLÅS PÅ SKYDDSRÄCKEN PÅ PLATS FOTLISTER PÅ PLATS GÅ VARJE GÅNG IGENOM DENNA KONTROLLISTA INNAN ANVÄNDNING SÄKERHETS-ANVISNINGAR Rullställningar BOSS 1450/850 LÄTTMETALLSTÄLLNING Montering av fotlister Lås de gula fotlisthållarna i plast över stegpinne och plattformshakar enligt bilden. Placera enligt (A) på höger plattformshake. På andra sidan av arbetsplattformen, placera enligt (B). Placera 25mm tjocka fotlister i skåran på fotlisthållaren enligt bilden. FOTLIST Monteringsguide FOTLISTHÅLLARE HAKE B A Denna BOSS Monteringsguide är avsedd att ge dig steg-försteganvisningar som ser till att ditt system monteras så lätt och så säkert som möjligt. Före montering, läs säkerhetsanvisningarna noga. Montörerna måste vara kvalificerade eller kompetenta att montera ställningen. Om ställningen överlämnas till en annan person ska de också få dessa instruktioner. Montera ställningen på platsen där den ska användas. För ytterligare information om applikation och användning av lättmetallställning, vänd Er till uthyraren. PLATTFORM TO BRITSH STEGPINNE DIN /92: HD /12 CERTIFIED STANDARDS BS1139:PART 3:1994

3 MATERIALMÄNGDSTABELL BOSS 1450 LÄTTMETALLSTÄLLNING ENLIGT HD1004: TILLGÄNGLIG I 3 LÄNGDER - 1,8m, 2,5m & 3,2m INOMHUS/UTOMHUS ANVÄNDNING BESKRIVNING ARBETSHÖJD 4,2m 4,7m 5,2m 5,7m 6,2m 6,7m 7,2m 7,7m 8,2m 8,7m 9,2m 9,7m 10,2m ARBETSPLATTFORMSHÖJD 2,2m 2,7m 3,2m 3,7m 4,2m 4,7m 5,2m 5,7m 6,2m 6,7m 7,2m 7,7m 8,2m ENDAST INOMHUS ANVÄNDNING 10,7m 11,2m 11,7m 12,2m 12,7m 13,2m 13,7m 14,2m 8,7m 9,2m 9,7m 10,2m 10,7m 11,2m 11,7m 12,2m 125/150/200mm HJUL mm JUSTERBART BEN STEGS SPANNRAM* STEGS STEGRAM STEGS SPANNRAM STEGS STEGRAM STEGS SPANNRAM ,8/2,5/3,2m FAST PLATTFORM ,8/2,5/3,3m PLATTFORM M LUCKA ,8/2,5/3,2m HORISONTALSTAG (RÖD) ,8/2,5/3,4m DIAGONALSTAG (BLÅ) ,8/2,5/3,2m FOTLIST ,2m GAVELFOTLIST FOTLISTSHÅLLARE SP7 FAST STÖDBEN SP10 TELESKOPISKT STÖDBEN STÄLLNINGENS EGENVIKT (kg) 1,8m STÄLLNINGENS EGENVIKT (kg) 2,5m STÄLLNINGENS EGENVIKT (kg) 3,2m ANTAL TILLÅTNA ARBETSPLATTFORMAR Antalet arbetsnivåer är baserad på full last på varje plattform upp till maximalt 275kg. En plattform definieras som en enda enhet, men en arbetsnivå kan bestå av antingen en eller två plattformar. Begränsningen 275kg gäller för varje sådan arbetsnivå, oavsett antalet plattformar. Under normala förhållanden är endast två sådana arbetsnivåer tillåtna, eftersom med högre strukturer/längder utgör egenvikten en begränsningsfaktor. Den maximala säkra arbetsbelastningen för ställningsstrukturen är 950kg, men egenvikten (se tabellen) ska dras av för att fastställa hur mycket som återstår av den tillåtna belastningen. Om tyngre belastning krävs för specifika uppgifter kan den lokala återförsäljaren ge handledning. De ovanstående kvantiteterna uppfyller kraven enligt HD Om en extra arbetsnivå skall nyttjas måste den kompletteras med dubbla skyddsräcken och fotlister. Om en extra viloplattform skall nyttjas måste den kompletteras med dubbla skyddsräcken. * Eller 2-stegs stegram BARLAST: 1450 LÄTTMETALLSTÄLLNING inom-/utomhus användning. Det finns inga barlastkrav för 1450-ställning som används inomhus upp till full höjd, eller utomhus upp till 8,2m om stödben används enligt den ovanstående tabellen. Vid inomhus användning kan SP10-stödben monteras för plattformshöjder upp till 10,7m. MOBILA STÖDBÅGAR MP7 och MP16 mobila stödbågar kan användas istället för SP10 respektive SP15 teleskopiska stödben enligt nedan. MP7 och MP16 mobila stödbågssatser innehåller: MP7/MP16 MOBIL STÖDBÅGE 4 125/150/200mm HJUL 4 (Använd samma hjuldiameter som på tornet) mm JUSTERBART BEN 4 De ovanstående komponenterna ersätter: SP7/SP10 TELESKOPISK STÖDBEN 4 Det krävs också en 2m plandiagonal (grön) STÖDBEN För att förbättra stabiliteten kan större stödben används på en lägre nivå än den som anges i tabellen.

4 MATERIALMÄNGDSTABELL BOSS 1450 LÄTTMETALLSTÄLLNING ENLIGT HD1004: TILLGÄNGLIG I 3 LÄNGDER - 1,8m, 2,5m & 3,2m INOMHUS/UTOMHUS ANVÄNDNING BESKRIVNING ARBETSHÖJD 4,2m 4,7m 5,2m 5,7m 6,2m 6,7m 7,2m 7,7m 8,2m 8,7m 9,2m 9,7m 10,2m ARBETSPLATTFORMSHÖJD 2,2m 2,7m 3,2m 3,7m 4,2m 4,7m 5,2m 5,7m 6,2m 6,7m 7,2m 7,7m 8,2m ENDAST INOMHUS ANVÄNDNING 10,7m 11,2m 11,7m 12,2m 12,7m 13,2m 13,7m 14,2m 8,7m 9,2m 9,7m 10,2m 10,7m 11,2m 11,7m 12,2m 125/150/200mm HJUL mm JUSTERBART BEN STEGS SPANNRAM* STEGS STEGRAM STEGS SPANNRAM STEGS STEGRAM STEGS SPANNRAM ,8/2,5/3,3m PLATTFORM M LUCKA ,8/2,5/3,2m HORISONTALSTAG (RÖD) ,8/2,5/3,4m DIAGONALSTAG (BLÅ) ,8/2,5/3,2m FOTLIST ,6m GAVELFOTLIST FOTLISTSHÅLLARE SP7 FAST STÖDBEN SP10 TELESKOPISKT STÖDBEN SP15 TELESKOPISKT STÖDBEN BALLAST REQUIRED (KGS) 2.5m BALLAST REQUIRED (KGS) 3.2m STÄLLNINGENS EGENVIKT (kg) 1,8m STÄLLNINGENS EGENVIKT (kg) 2,5m STÄLLNINGENS EGENVIKT (kg) 3,2m ANTAL TILLÅTNA ARBETSPLATTFORMAR Antalet arbetsnivåer är baserad på full last på varje plattform upp till maximalt 275kg. En plattform definieras som en enda enhet, men en arbetsnivå kan bestå av antingen en eller två plattformar. Begränsningen 275kg gäller för varje sådan arbetsnivå, oavsett antalet plattformar. Under normala förhållanden är endast två sådana arbetsnivåer tillåtna, eftersom med högre strukturer/längder utgör egenvikten en begränsningsfaktor. Den maximala säkra arbetsbelastningen för ställningsstrukturen är 950kg, men egenvikten (se tabellen) ska dras av för att fastställa hur mycket som återstår av den tillåtna belastningen. Om tyngre belastning krävs för specifika uppgifter kan den lokala återförsäljaren ge handledning. De ovanstående kvantiteterna uppfyller kraven enligt HD Om en extra arbetsnivå skall nyttjas måste den kompletteras med dubbla skyddsräcken och fotlister. Om en extra viloplattform skall nyttjas måste den kompletteras med dubbla skyddsräcken. * Eller 2-stegs stegram STÖDBEN OCH BARLAST: inomhus/utomhus användning. Stödbenskraven är baserade på beräkningar enligt HD1004: 1. Upp till 8,2m (plattformshöjd) anges stödben och barlast för utomhus användning. 2. Över 8,2m gäller tabellen endast för inomhus användning. Endast för inomhus användning kan ställning monteras upp till 12,5m utan barlast, och SP10 stödben kan monteras upp till en plattformshöjd om 9,7m. För ytterligare stabilitet kan SP15 monteras för lägre höjd. MOBILA STÖDBÅGAR MP7 och MP16 mobila stödbågar kan användas istället för SP10 respektive SP15 teleskopiska stödben enligt nedan. MP7 och MP16 mobila stödbågsatser innehåller: MP7/MP16 MOBIL STÖDBÅGE 4 125/150/200mm HJUL 4 (Använd samma hjuldiameter som på tornet) mm JUSTERBART BEN 4 De ovanstående komponenterna ersätter: SP7/SP10 TELESKOPISK STÖDBEN 4 Med stödben/båge krävs också en 1,5m plandiagonal (grön). STÖDBEN För att förbättra stabiliteten kan större stödben används på en lägre nivå än den som anges i tabellen.

5 1450/850 LÄTTM MONTERINGSANVISNINGAR Kontrollera att låsklämmorna är öppna på alla ramar. LÅSKLÄMMA Sätt i två justerbara ben och hjul i spannramen. Lås hjulen. Upprepa med stegramen. Fotplattor kan monteras på de justerbara benen om ställningen skall vara stationär. Det rekommenderas att två personer hjälps åt för att underlätta monteringen. Tryck fast hjulet på det justerbara benet så det låser. Snäpp fast horisontalstaget (röd) på sidan av spannramen. Ramen kan nu stå upp. Obs: Alla låshakar ska öppnas före användning genom att dra utlösaren bakåt. Se till att låsmekanismen lossas efter nermontering. DOWN ÖPPEN UP ÖPPEN LÅST LÅST LOCKED LÅST Snäpp fast diagonalstagen (blå) enligt illustrationen. Se till att enskilda ramar alltid stagas ihop. Placera en plattform med lucka på andra steget av nästa varv ramar. Se till att luckan är placerad över stegen och öppnas mot ställningens utsida. Montera ytterligare varv enligt beskrivningen (steg 6, 7 och 8) tills önskad höjd uppnås. Obs: En fast viloplattform måste placeras var 4:de meter med horisontalstag vid 0,5m och 1,0m höjd på utsidan. Plattformen måste ha fotlister på tre sidor. Om ett helt indäckat område krävs (fast plattform eller plattform med lucka), montera två horisontalstag på andra utsidan och komplettera med fotlist. Obs: Klättra alltid inuti tornet. Ställning som avslutas med 2-stegsramar Placera ett tillfälligt horisontellt skyddsräcke (röd) på var ändaav översta steget på ramen. Sätt 2-stegs stegramar på plats. Montera låsklämmorna. Snäpp fast ett horisontellt skyddsräcke (röd) på var sida om toppen på 2-stegsramen och se till att hakarna är låsta nedåt eller utåt på de upprätta delarna. Aldrig inåt. Snäpp fast diagonalstagen (blå) så att 2-stegsramen låses mot ramen under.

6 ETALLSTÄLLNING Snäpp fast den andra änden av horisontalstaget på stegramen, och se till att stegen är till höger (från ramens utsida - se illustrationen). Snäpp fast det andra horisontalstaget på nedersta steget på andra sidan av spann- och stegramarna. Lås hjulen. Ta av de tillfälliga horisontella skyddsräckena vid plattformsnivån och placera dem på vardera ände av första steget på översta 2- stegsramen. Placera en fast plattform på höger sida av ställningen på blivande arbetsplattformsnivån och omplacera plattformen med lucka bredvid så att luckan är placerad ovan stegen och öppnas mot utsidan VINDLÅS av ställningen. Tillslut vindlåsen. Montera fotlister nu. (Se anvisningarna på omstående sida.) Montera ner ställningen genom att utföra steg i omvänd ordning. ÖPPEN LÅST Snäpp fast diagonalstagen (blå) i motsatta riktningar enligt illustrationen. Justera benen så att ställningen är lodrät och rak och kontrollera att horisontalstagen är vågräta med hjälp av vattenpass. Ställning som avslutas med 3-stegsramar Sätt 3-stegsramarna i position. Tillslut låsklämmorna. Snäpp fast två horisontella skyddsräcken (röda) på var sida om ställningen. (Se steg ). Snäpp fast diagonalstagen (blå) enligt illustrationen. Placera fast plattform och plattform med lucka på nedersta steget på 3-stegs ramarna och se till att luckan är placerad ovan stegen och öppnas mot utsidan av ställningen. Montera fotlister nu (se anvisningarna på omstående sida). Viloplattformarna (var 4:de meter) har uteslutits för att göra illustrationen tydligare. Placera den fasta plattformen på det andra steget i ramarna enligt illustrationen. Sätt andra uppsättningen av ramar i position och se till att stegen på ramen är direkt ovanför den nedre. Tillslut låsklämmorna. Obs: Om mer än två varv med ramar monteras ska lämpliga stödben eller stödbågar monteras nu. (Se särskild anmärkning angående stödben och stödbågar). Ställning som avslutas med 4-stegsramar Sätt 4-stegsramarna i position. Tillslut låsklämmorna. Snäpp fast två horisontella skyddsräcken (röda) på var sida om ställningen. (Se steg ). Snäpp fast diagonalstagen (blå) enligt illustrationen. Placera fast plattform och plattform med lucka på de näst nedersta stegen på ramarna och se till att luckan är placerad ovan stegen och öppnas mot utsidan av ställningen. Montera fotlister nu (se anvisningarna på omstående sida). Viloplattformarna (var 4:de meter) har uteslutits för att göra illustrationen tydligare.

7 STÖDBEN Fäst ett stödben i vardera hörnet av ställningen i c:a 45 vinkel. Om handtaget på bygeln är svårt att komma åt, ta loss det och placera handtaget på andra sidan bygeln. Se till att den övre bygeln är placerad omedelbart under ramhylsan och dra åt den med handtaget lätt tills bygeln hålls på plats. Den lägre bygeln ska vara placerad så lågt ner som möjligt (se illustration). Med SP15, placera mittenbygeln och dra till lätt. Dra ut teleskopbenen tills gummifoten är i kontakt med marken. Lås teleskopbenet med låsklämman. Om planstagning behövs, snäpp fast plandiagonaler (gröna) från ställningen till stödbenen i varje ände av ställningen enligt illustrationen. Se till att gummifötterna är i ordentlig kontakt med marken genom att dra den nedre bygeln nedåt och dra åt ordentligt. Dra åt den övre bygeln ordentligt (och mittenbygeln på SP15) så att de utgör en stabil basstruktur. När ställningen ska flyttas, lås varje teleskopben strax ovanför marken, frigör hjulen och se till att området är stabilt och fritt från alla hinder både på marken och ovanför ställningen. Efter att ställningen flyttats, kontrollera att alla hjulen står stadigt på marken och är låsta, samt att ställningen är lodrätt. Placera om stödbenen enligt ovan. MOBILA STÖDBÅGAR Sätt i justerbara ben och hjul i benen på varje stödbåge och lås hjulen. Fäst en stödbåge i vardera hörna av ställningen i c:a 45 vinkel. Om handtagen på bygeln är svårt att komma åt, lossa det och placera handtaget på andra sidan av bygeln. Se till att den övre bygeln är placerad omedelbart under ramhylsan och dra åt den med handtaget lätt tills bygeln hålls på plats. Efter att ha justerat benen tills hjulen står stadigt på marken, utför samma process med den lägre bygeln. Snäpp fast plandiagonal från ställningen till stödbågarna i var ände av ställningen enligt illustrationen. Dra åt alla byglar noga och kontrollera igen att alla hjul har god kontakt med marken och är låsta. När ställningen flyttas, frigör alla hjul, se till att området är stabilt och fritt från alla hinder både på marken och ovanför ställningen. Efter att ställningen flyttats, se till att det står lodrätt och att alla hjul står stadigt på marken och är låsta. MP7 SP7 (Tillval plandiagonal visas) ,5m plandiagonal ,0m plandiagonal SP10 (Tillval plandiagonal visas) ,5m plandiagonal MP ,0m plandiagonal ,5m plandiagonal 1900 SP15 (Tillval plandiagonal visas) ,5m plandiagonal ,0m plandiagonal ,0m plandiagonal

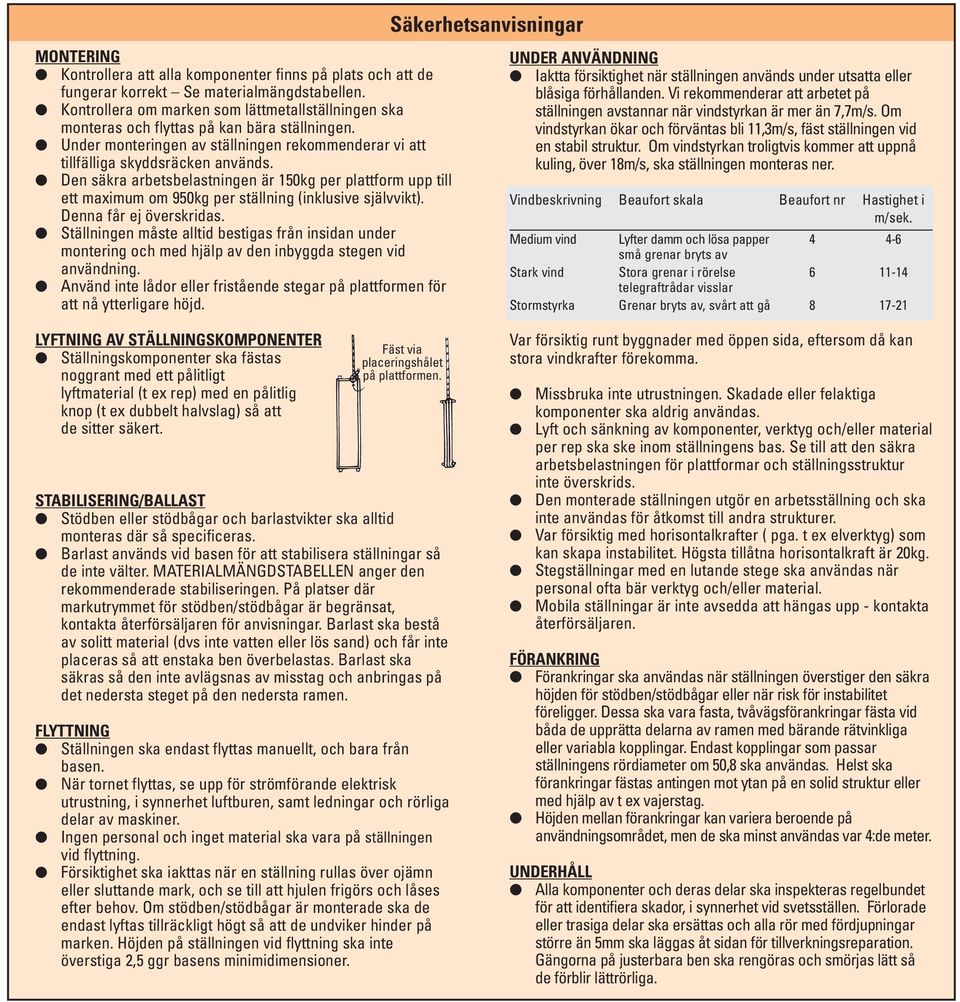

8 MONTERING Kontrollera att alla komponenter finns på plats och att de fungerar korrekt Se materialmängdstabellen. Kontrollera om marken som lättmetallställningen ska monteras och flyttas på kan bära ställningen. Under monteringen av ställningen rekommenderar vi att tillfälliga skyddsräcken används. Den säkra arbetsbelastningen är 150kg per plattform upp till ett maximum om 950kg per ställning (inklusive självvikt). Denna får ej överskridas. Ställningen måste alltid bestigas från insidan under montering och med hjälp av den inbyggda stegen vid användning. Använd inte lådor eller fristående stegar på plattformen för att nå ytterligare höjd. Säkerhetsanvisningar UNDER ANVÄNDNING Iaktta försiktighet när ställningen används under utsatta eller blåsiga förhållanden. Vi rekommenderar att arbetet på ställningen avstannar när vindstyrkan är mer än 7,7m/s. Om vindstyrkan ökar och förväntas bli 11,3m/s, fäst ställningen vid en stabil struktur. Om vindstyrkan troligtvis kommer att uppnå kuling, över 18m/s, ska ställningen monteras ner. Vindbeskrivning Beaufort skala Beaufort nr Hastighet i m/sek. Medium vind Lyfter damm och lösa papper små grenar bryts av Stark vind Stora grenar i rörelse telegraftrådar visslar Stormstyrka Grenar bryts av, svårt att gå LYFTNING AV STÄLLNINGSKOMPONENTER Ställningskomponenter ska fästas noggrant med ett pålitligt lyftmaterial (t ex rep) med en pålitlig knop (t ex dubbelt halvslag) så att de sitter säkert. Fäst via placeringshålet på plattformen. STABILISERING/BALLAST Stödben eller stödbågar och barlastvikter ska alltid monteras där så specificeras. Barlast används vid basen för att stabilisera ställningar så de inte välter. MATERIALMÄNGDSTABELLEN anger den rekommenderade stabiliseringen. På platser där markutrymmet för stödben/stödbågar är begränsat, kontakta återförsäljaren för anvisningar. Barlast ska bestå av solitt material (dvs inte vatten eller lös sand) och får inte placeras så att enstaka ben överbelastas. Barlast ska säkras så den inte avlägsnas av misstag och anbringas på det nedersta steget på den nedersta ramen. FLYTTNING Ställningen ska endast flyttas manuellt, och bara från basen. När tornet flyttas, se upp för strömförande elektrisk utrustning, i synnerhet luftburen, samt ledningar och rörliga delar av maskiner. Ingen personal och inget material ska vara på ställningen vid flyttning. Försiktighet ska iakttas när en ställning rullas över ojämn eller sluttande mark, och se till att hjulen frigörs och låses efter behov. Om stödben/stödbågar är monterade ska de endast lyftas tillräckligt högt så att de undviker hinder på marken. Höjden på ställningen vid flyttning ska inte överstiga 2,5 ggr basens minimidimensioner. Var försiktig runt byggnader med öppen sida, eftersom då kan stora vindkrafter förekomma. Missbruka inte utrustningen. Skadade eller felaktiga komponenter ska aldrig användas. Lyft och sänkning av komponenter, verktyg och/eller material per rep ska ske inom ställningens bas. Se till att den säkra arbetsbelastningen för plattformar och ställningsstruktur inte överskrids. Den monterade ställningen utgör en arbetsställning och ska inte användas för åtkomst till andra strukturer. Var försiktig med horisontalkrafter ( pga. t ex elverktyg) som kan skapa instabilitet. Högsta tillåtna horisontalkraft är 20kg. Stegställningar med en lutande stege ska användas när personal ofta bär verktyg och/eller material. Mobila ställningar är inte avsedda att hängas upp - kontakta återförsäljaren. FÖRANKRING Förankringar ska användas när ställningen överstiger den säkra höjden för stödben/stödbågar eller när risk för instabilitet föreligger. Dessa ska vara fasta, tvåvägsförankringar fästa vid båda de upprätta delarna av ramen med bärande rätvinkliga eller variabla kopplingar. Endast kopplingar som passar ställningens rördiameter om 50,8 ska användas. Helst ska förankringar fästas antingen mot ytan på en solid struktur eller med hjälp av t ex vajerstag. Höjden mellan förankringar kan variera beroende på användningsområdet, men de ska minst användas var 4:de meter. UNDERHÅLL Alla komponenter och deras delar ska inspekteras regelbundet för att identifiera skador, i synnerhet vid svetsställen. Förlorade eller trasiga delar ska ersättas och alla rör med fördjupningar större än 5mm ska läggas åt sidan för tillverkningsreparation. Gängorna på justerbara ben ska rengöras och smörjas lätt så de förblir lättrörliga.
