ANVÄNDARINSTRUKTION och SÄKERHETSFÖRESKRIFTER FÖR. TL 49 serienummer 1000 och framåt LM

Transkript

1 ANVÄNDARINSTRUKTION och SÄKERHETSFÖRESKRIFTER FÖR TL 49 serienummer 1000 och framåt LM

2 OBSERVERA All personal, som skall använda och reparera denna släpvagnslift måste läsa och förstå denna instruktionsmanual. ================================================== GENERELLA SÄKERHETSREGLER Använd aldrig maskinen vid vindhastigheter över 12,5m/sek. Öka inte maskinens vindkänslighet genom att på maskinen placera olika typer av skyltar och banderoller. Använd aldrig maskinen som lyftkran eller till något som kan påverka den maximala belastningen. Maximala sidokraften får inte överstiga 400 N. Använd aldrig stege, plank eller bock för att öka plattformshöjden. Överskrid aldrig den tillåtna, maximala plattformsbelastningen vilken är 215 kg. ( max 2 personer + 55 kg verktyg ) Bogsera aldrig maskinen såvida bommarna inte är korrekt nedsänkta och stödbenen uppfällda samt säkrade. Kör aldrig maskinen om batteriindikatorn blinkar eller lyser. Placera alltid maskinen på fast plan mark med en bärighet av minimum 550 KN/m2. Kontrollera alltid att inga hinder finns i närheten av maskinens arbetsområde. Arbeta inte närmare än 11,5m av elektriska ledningar. Kontrollera alltid att alla fyra stödbenen är nedsänkta till marken, drag åt handbromsen samt kontrollera att maskinens hela vikt vilar på stödbenen. Kontrollera alltid att maskinen är korrekt nivillerad ( se lutningsindikator) Säkra alltid maskinen mot otillbörligt användande genom att ta bort nyckeln från manöverboxen. Titta alltid efter skador på maskinen före användandet.

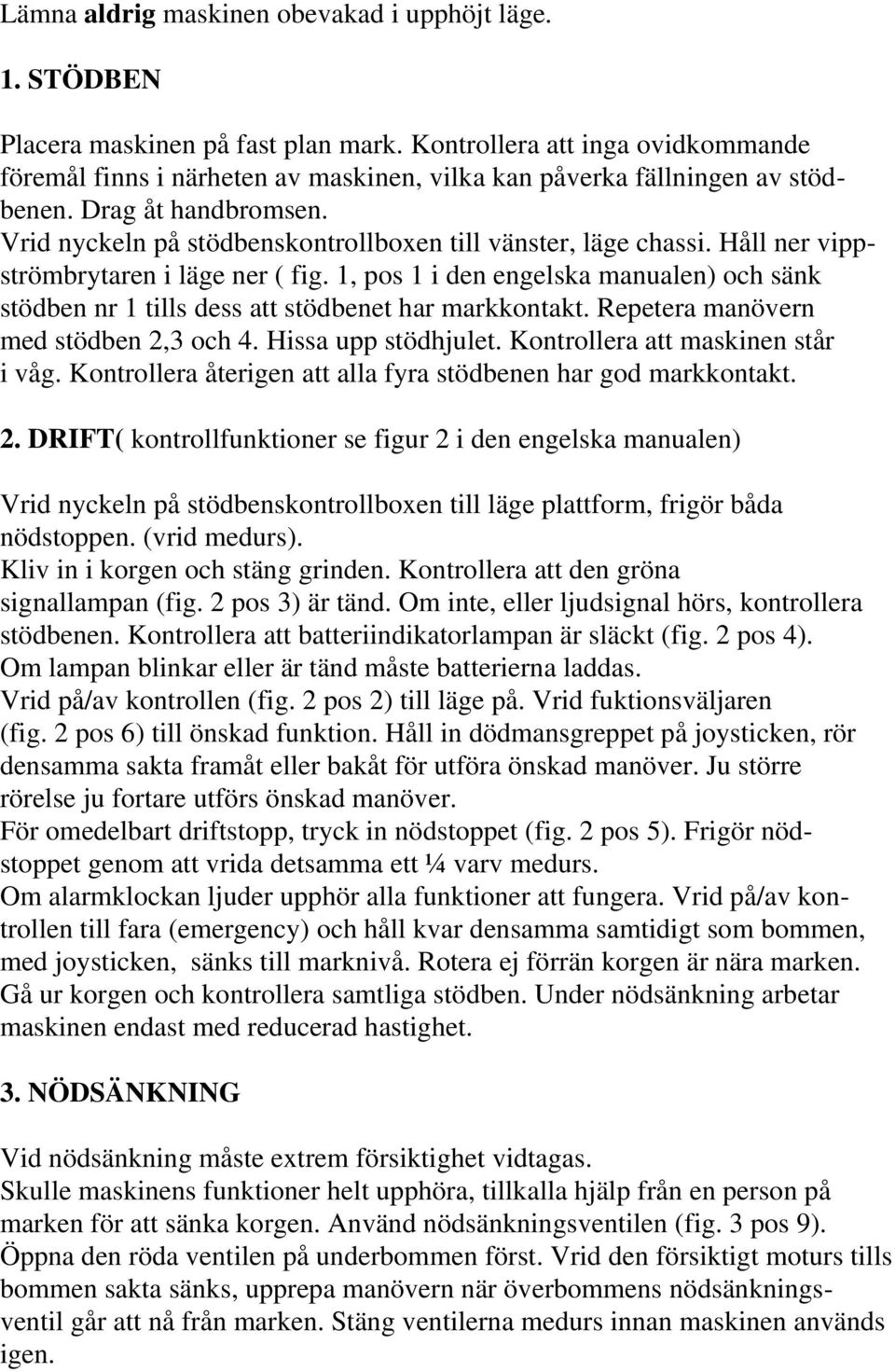

3 Lämna aldrig maskinen obevakad i upphöjt läge. 1. STÖDBEN Placera maskinen på fast plan mark. Kontrollera att inga ovidkommande föremål finns i närheten av maskinen, vilka kan påverka fällningen av stödbenen. Drag åt handbromsen. Vrid nyckeln på stödbenskontrollboxen till vänster, läge chassi. Håll ner vippströmbrytaren i läge ner ( fig. 1, pos 1 i den engelska manualen) och sänk stödben nr 1 tills dess att stödbenet har markkontakt. Repetera manövern med stödben 2,3 och 4. Hissa upp stödhjulet. Kontrollera att maskinen står i våg. Kontrollera återigen att alla fyra stödbenen har god markkontakt. 2. DRIFT( kontrollfunktioner se figur 2 i den engelska manualen) Vrid nyckeln på stödbenskontrollboxen till läge plattform, frigör båda nödstoppen. (vrid medurs). Kliv in i korgen och stäng grinden. Kontrollera att den gröna signallampan (fig. 2 pos 3) är tänd. Om inte, eller ljudsignal hörs, kontrollera stödbenen. Kontrollera att batteriindikatorlampan är släckt (fig. 2 pos 4). Om lampan blinkar eller är tänd måste batterierna laddas. Vrid på/av kontrollen (fig. 2 pos 2) till läge på. Vrid fuktionsväljaren (fig. 2 pos 6) till önskad funktion. Håll in dödmansgreppet på joysticken, rör densamma sakta framåt eller bakåt för utföra önskad manöver. Ju större rörelse ju fortare utförs önskad manöver. För omedelbart driftstopp, tryck in nödstoppet (fig. 2 pos 5). Frigör nödstoppet genom att vrida detsamma ett ¼ varv medurs. Om alarmklockan ljuder upphör alla funktioner att fungera. Vrid på/av kontrollen till fara (emergency) och håll kvar densamma samtidigt som bommen, med joysticken, sänks till marknivå. Rotera ej förrän korgen är nära marken. Gå ur korgen och kontrollera samtliga stödben. Under nödsänkning arbetar maskinen endast med reducerad hastighet. 3. NÖDSÄNKNING Vid nödsänkning måste extrem försiktighet vidtagas. Skulle maskinens funktioner helt upphöra, tillkalla hjälp från en person på marken för att sänka korgen. Använd nödsänkningsventilen (fig. 3 pos 9). Öppna den röda ventilen på underbommen först. Vrid den försiktigt moturs tills bommen sakta sänks, upprepa manövern när överbommens nödsänkningsventil går att nå från marken. Stäng ventilerna medurs innan maskinen används igen.

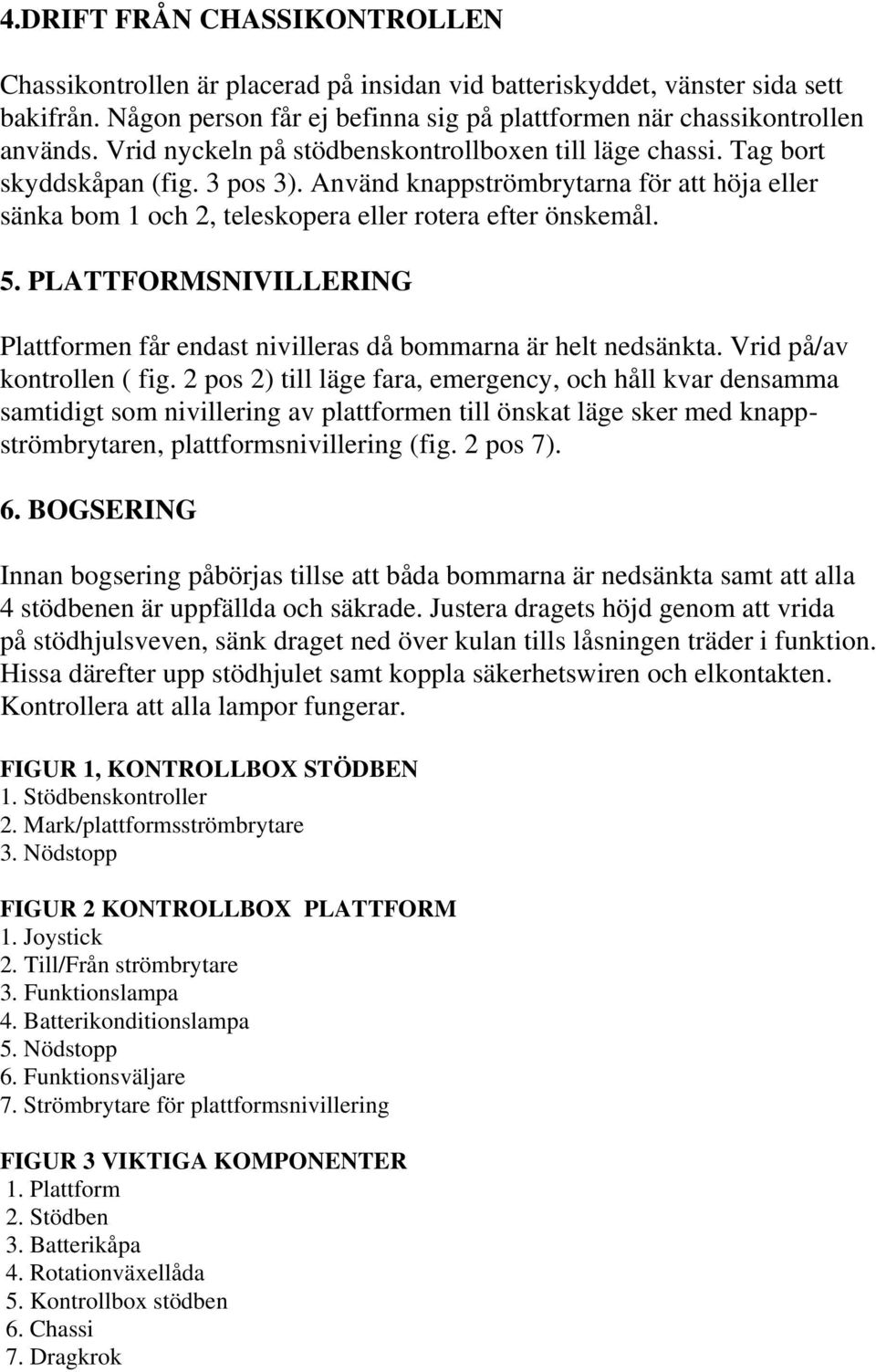

4 4.DRIFT FRÅN CHASSIKONTROLLEN Chassikontrollen är placerad på insidan vid batteriskyddet, vänster sida sett bakifrån. Någon person får ej befinna sig på plattformen när chassikontrollen används. Vrid nyckeln på stödbenskontrollboxen till läge chassi. Tag bort skyddskåpan (fig. 3 pos 3). Använd knappströmbrytarna för att höja eller sänka bom 1 och 2, teleskopera eller rotera efter önskemål. 5. PLATTFORMSNIVILLERING Plattformen får endast nivilleras då bommarna är helt nedsänkta. Vrid på/av kontrollen ( fig. 2 pos 2) till läge fara, emergency, och håll kvar densamma samtidigt som nivillering av plattformen till önskat läge sker med knappströmbrytaren, plattformsnivillering (fig. 2 pos 7). 6. BOGSERING Innan bogsering påbörjas tillse att båda bommarna är nedsänkta samt att alla 4 stödbenen är uppfällda och säkrade. Justera dragets höjd genom att vrida på stödhjulsveven, sänk draget ned över kulan tills låsningen träder i funktion. Hissa därefter upp stödhjulet samt koppla säkerhetswiren och elkontakten. Kontrollera att alla lampor fungerar. FIGUR 1, KONTROLLBOX STÖDBEN 1. Stödbenskontroller 2. Mark/plattformsströmbrytare 3. Nödstopp FIGUR 2 KONTROLLBOX PLATTFORM 1. Joystick 2. Till/Från strömbrytare 3. Funktionslampa 4. Batterikonditionslampa 5. Nödstopp 6. Funktionsväljare 7. Strömbrytare för plattformsnivillering FIGUR 3 VIKTIGA KOMPONENTER 1. Plattform 2. Stödben 3. Batterikåpa 4. Rotationväxellåda 5. Kontrollbox stödben 6. Chassi 7. Dragkrok

5 8. Lyftcylinder 9. Nödsänkningsventiler 10. Bom Stödhjul 12. Bom 1
