Longboard 500W. Instruktionsmanual

Transkript

1 Longboard 500W Instruktionsmanual

2 Innan du börjar använda produkten för första gången är det viktigt att du noggrant läser igenom medföljande instruktioner. Det är avgörande att du sköter produkten korrekt för att den inte skall ta skada. Viktiga grundregler för produkten är att aldrig djupurladda batteriet samt undvika väta. DENNA PRODUKT MED TILLHÖRANDE LADDARE OCH FJÄRR- KONTROLL ÄR TILLVERKAD I ÖVERENSSTÄMMELSE MED FÖLJANDE EU-DIREKTIV: 2006/42/EC (MD), 2014/30/EU (EMC), 2014/35/EU (LVD), 2011/65/EU (RoHS). TEKNISK INFORMATION: Mått (LxBxH): 90 x 26,8 x 11,5 cm Batterityp: 24V 4,4Ah, lithium Motor: 500W (2x250W), borstlös Toppfart: 25 km/h* IP-klassning: IP54 Laddningstid: 2-4 timmar Räckvidd: Upp till 15 km/laddning* Max lastvikt: 100 kg Fjärrkontrollstyp: Digital 2,4G *= Se stycket nedan för information kring räckvidd och hastighet. RÄCKVIDD OCH HASTIGHET: Räckvidd och hastighet varierar beroende på en rad olika faktorer. Optimal prestanda uppnås vid en lufttemperatur runt 20 C, på hårt och plant underlag med en lätt förare. Kall väderlek påverkar batteriprestandan mycket negativt. Även körstilen påverkar räckvidden mycket; om man undviker upprepade start/ stopp samt inte använder produktens snabbare hastighetslägen så får man en längre räckvidd.

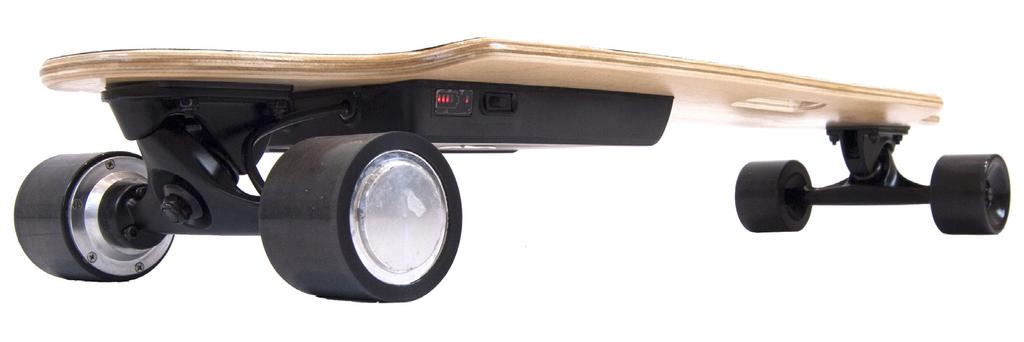

3 PRODUKTÖVERSIKT Laddningsingång Batteriindikator Strömbrytare Laddningsingång: På andra sidan från batteriindikatorn och strömbrytaren sitter laddningsingången på longboarden. Koppla in laddaren i ingången för att ladda. Batteriindikator: Visar på ett ungefär hur mycket batteri som finns i longboarden. Strömbrytare: Starta eller stäng av longboarden med denna knapp. FJÄRRKONTROLL 1) Strömbrytare: Slå på eller stäng av fjärrkontrollen med denna knapp. 2) Laddningsingång mini-usb: Ladda fjärrkontrollen med medföljande laddare. 3) Fram- och backswitch: Välj om longboarden ska driva framåt eller bakåt. 4) Indikationsljus bakåt: Lyser när longboarden är inställd på att driva bakåt. 5) Indikationsljus framåt: Lyser när longboarden är inställd på att driva framåt. 6) Accelerations- och bromsswitch: Tryck switchen framåt för att gasa, och bakåt för att bromsa. 7) Hastighetsswitch: Välj vilken topphastighet longboarden ska ha. Det finns tre olika hastighetslägen. 8) Återställnings-/parkopplingsknapp: Återställ fjärrkontrollen eller parkoppla den till longboarden med denna knapp.

4 INNAN ANVÄNDNING LADDA LONGBOARDEN Det är mycket viktigt att man innan första användningen laddar longboarden. Följ dessa instruktioner: 1) Se till att longboarden är avstängd. 2) Koppla först in laddaren i longboardens laddningsingång. 3) Koppla därefter laddaren till ett vägguttag. När longboarden laddar lyser dioden på laddaren rött. Laddningen är slutförd när dioden slagit över till grönt. Koppla då ur laddaren. Ladda longboarden efter varje körtur för att få bästa livslängd på batteriet. Vid långtidsförvaring (över en månad utan användning) är det viktigt att underhållsladda batteriet för att undvika att det tappar kapacitet eller går sönder. Vi rekommenderar att underhållsladda produkten en gång i månaden. Koppla då laddaren till longboarden och låt den ladda tills laddarens diod slår över till grönt. LADDA FJÄRRKONTROLLEN Fjärrkontrollen har ett inbyggt lithiumbatteri precis som longboarden. När batterinivån är låg kommer fjärrkontrollen börja blinka rött och det kommer att tjuta från den. Stäng då av fjärrkontrollen och ladda den snarast. PARKOPPLA FJÄRRKONTROLL TILL LONGBOARD Om longboarden inte svarar på signaler från fjärrkontrollen kan det bero på att de inte har kontakt och behöver parkopplas/synkas. Följ då dessa steg: 1) Starta din longboard genom att trycka på strömbrytaren. 2) Håll sedan in strömbrytaren i 5 sekunder tills dioderna kring strömbrytaren blinkar. 3) Starta din fjärrkontroll. 4) Håll in återställnings-/parkopplingsknappen på fjärrkontrollen ett par sekunder. Därefter ska de ha kontakt med varandra.

5 ANVÄNDA PRODUKTEN 1) Starta longboarden med strömknappen på brädan. 2) Slå på fjärrkontrollen. Välj vilket hastighetsläge du vill börja med på hastighetsswitchen och ställ in om brädan ska driva framåt eller bakåt. 3) Tryck accelerations- och bromsswitchen framåt för att accelerera. Accelerationen är steglös och ju mer du trycker fram switchen ju snabbare går det. Tryck switchen bakåt för att bromsa. Vi rekommenderar att man kör på ett av de lägre hastighetslägena när man börjar använda sin Nitrox Longboard. Allteftersom man vänjer sig vid brädan så kan man höja hastigheten. SÄKERHETSANVISNINGAR - Utsätt inte batteriet för temperaturer över 40 C eller -5 C. - Sänk aldrig ned produkten i vatten eller spruta vatten direkt mot den. - Använd inte produkten om det upptäcks skador på batteri eller andra komponenter. - Ladda alltid batteriet under uppsikt och med originalladdaren. - Skyddande klädsel och utrustning såsom hjälm, knä- och armbågsskydd rekommenderas vid användning av produkten. - Framför alltid produkten på ett säkert sätt och ta hänsyn till omgivningen. - Överskrid inte maxbelastningen om 100 kg.
